ГОСТ 1556-67

Зажимы винтовые с клином для станочных приспособлений. Конструкция

Обозначение:	ГОСТ 1556-67
Обозначение англ:	GOST 1556-67
Статус:	взамен
Название рус.:	Зажимы винтовые с клином для станочных приспособлений. Конструкция
Название англ.:	Screw type stop with wedge for machine retaining devices. Design
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1968
Область применения:	Стандарт распространяется на винтовые зажимы с клином, предназначенные для станочных приспособлений.

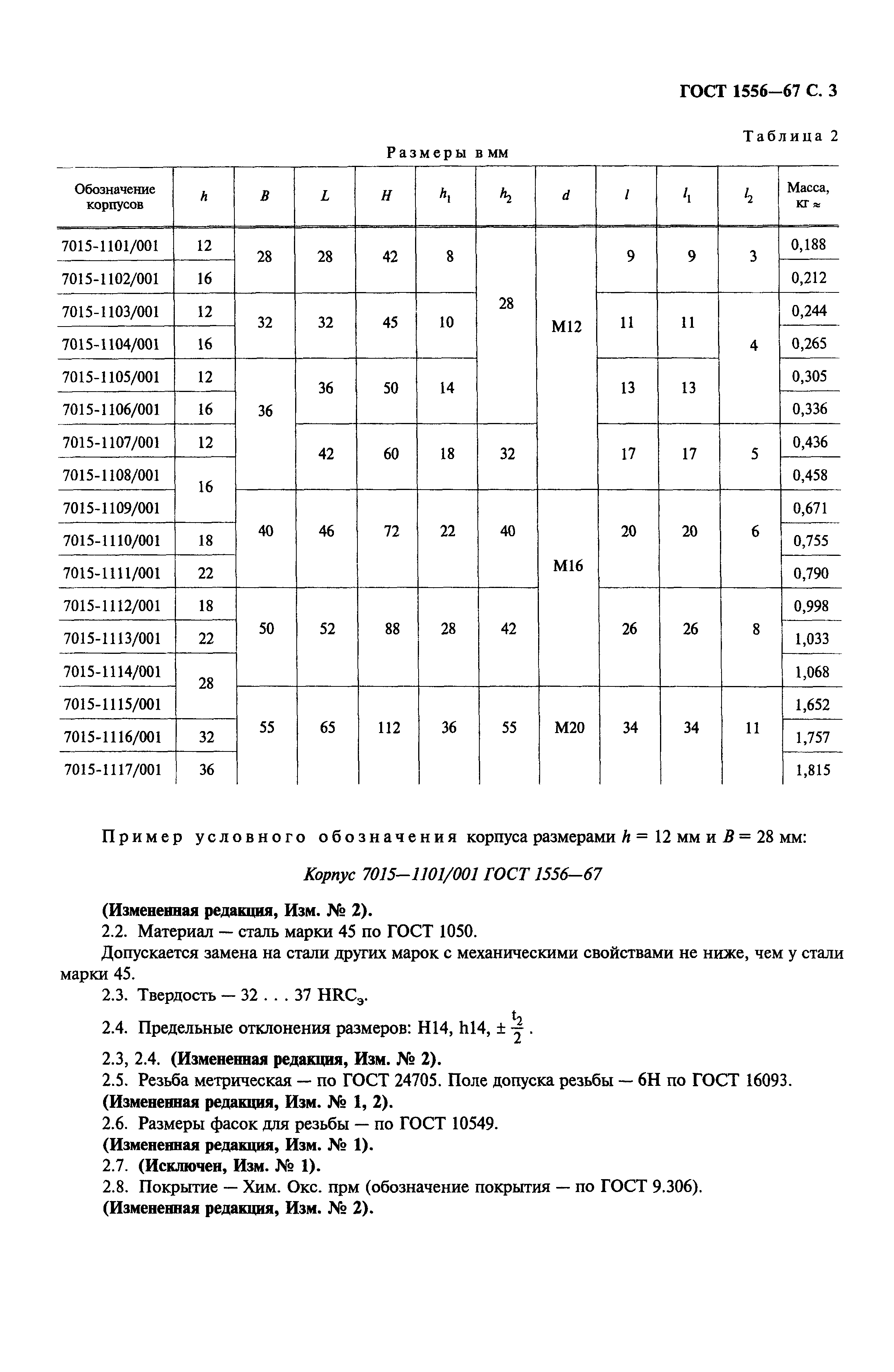

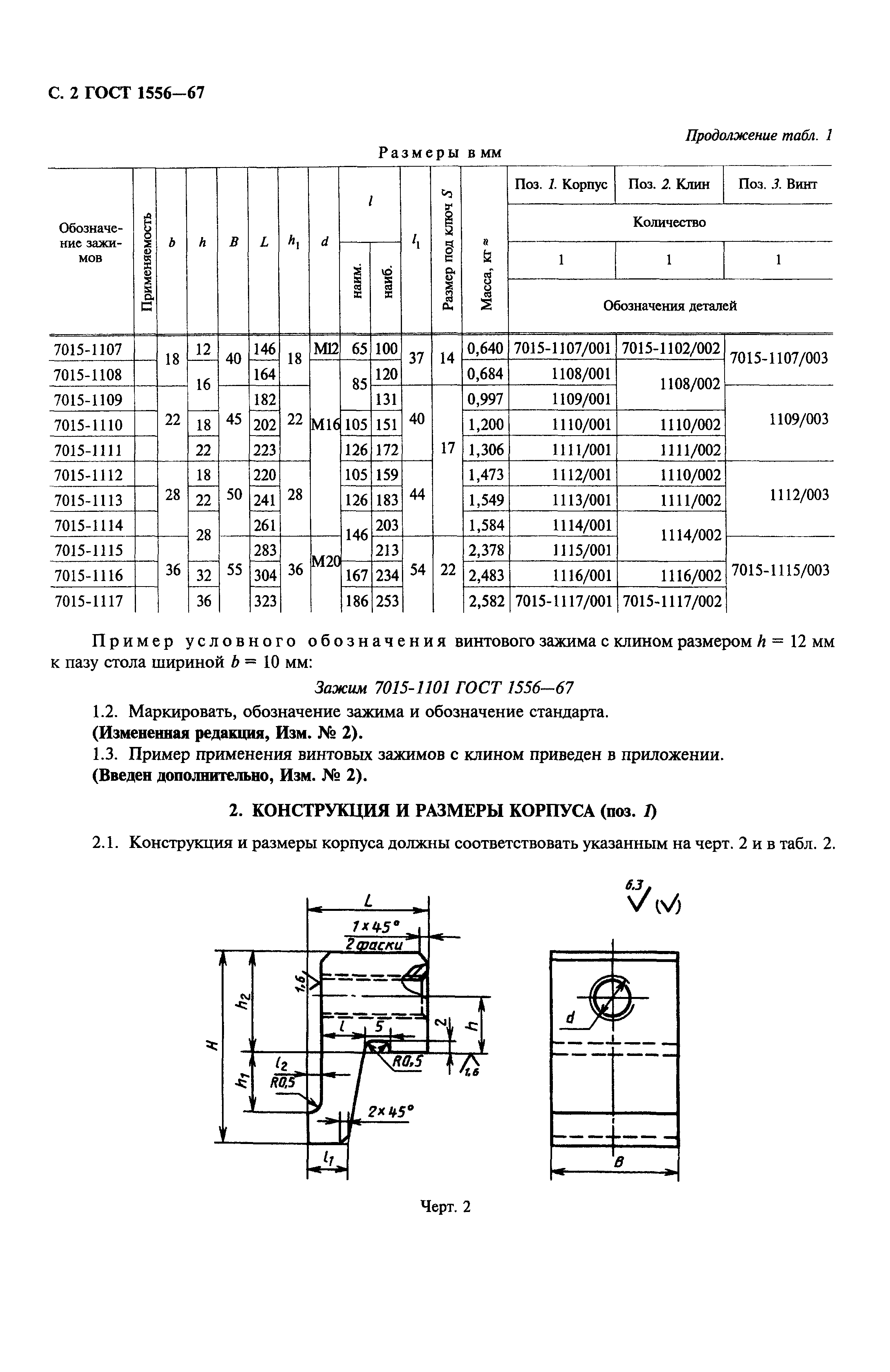

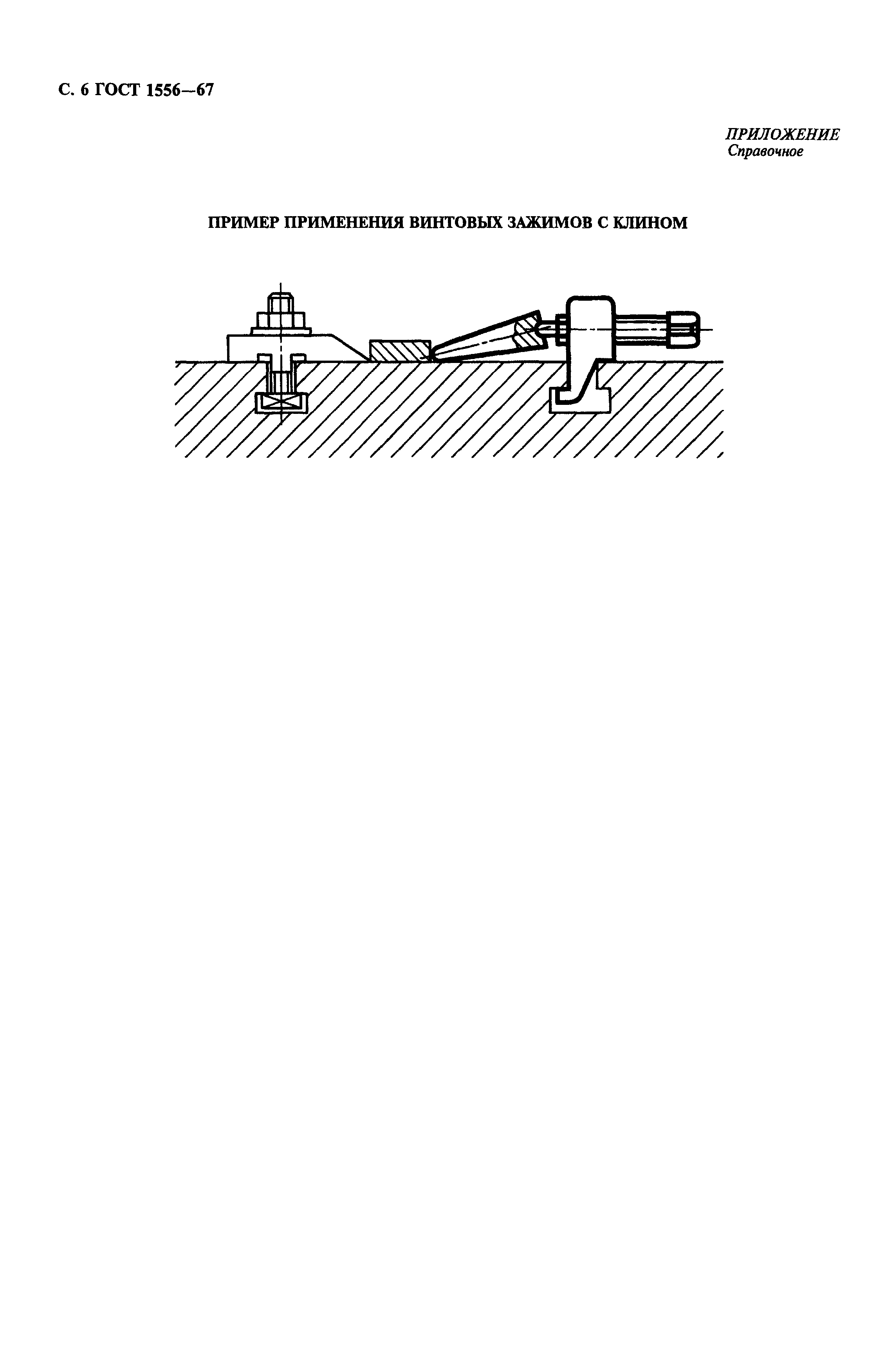

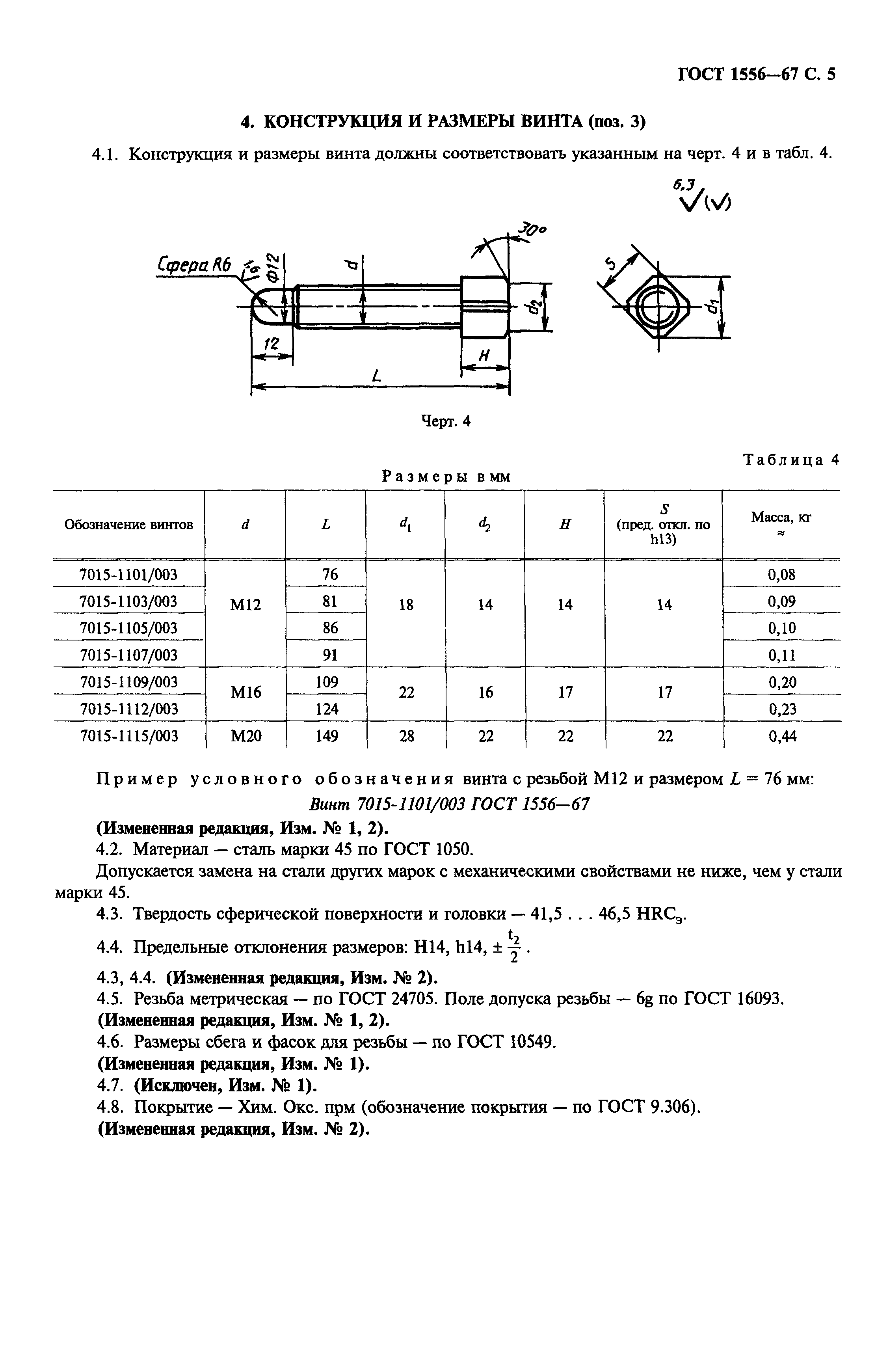

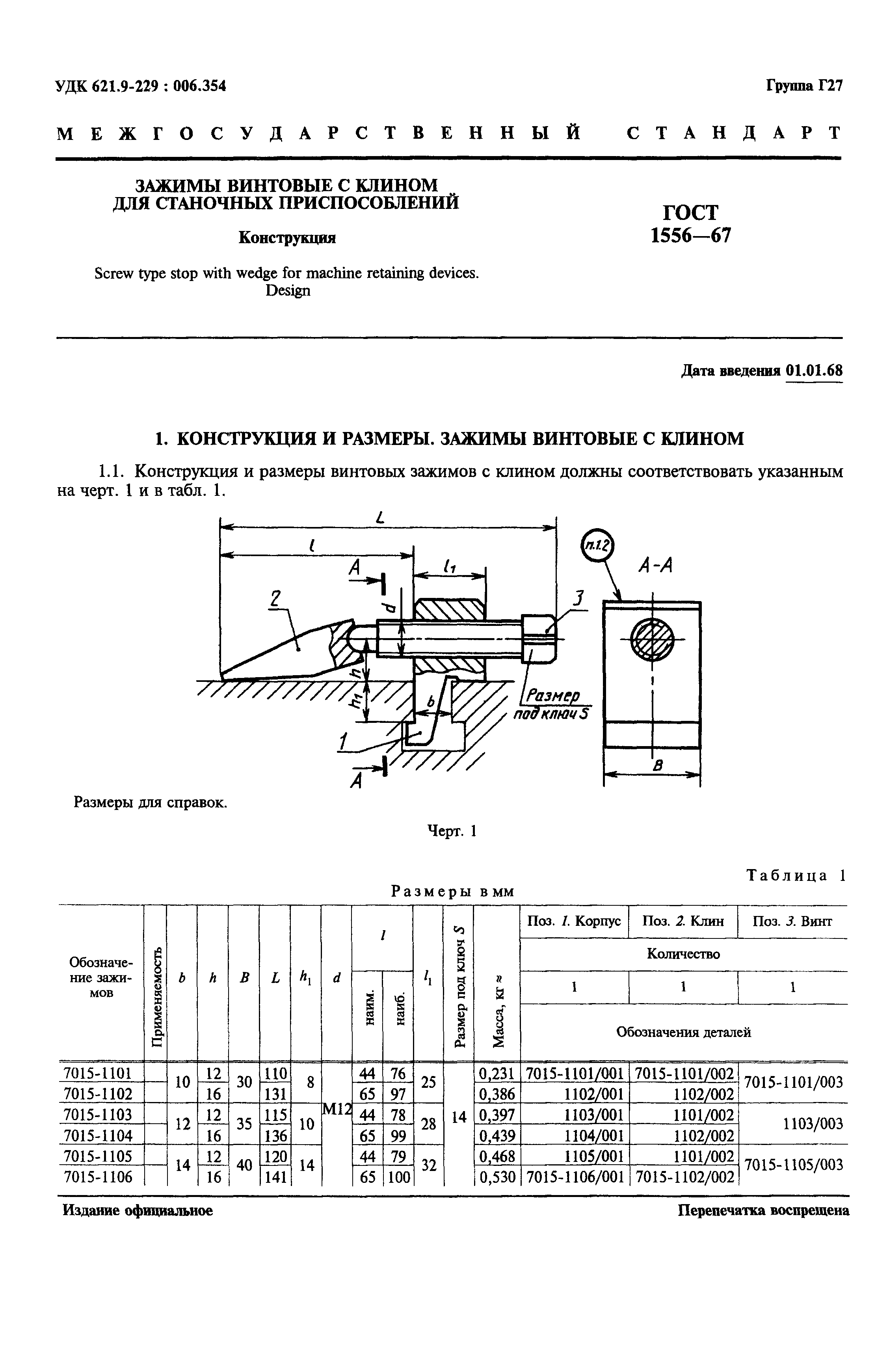

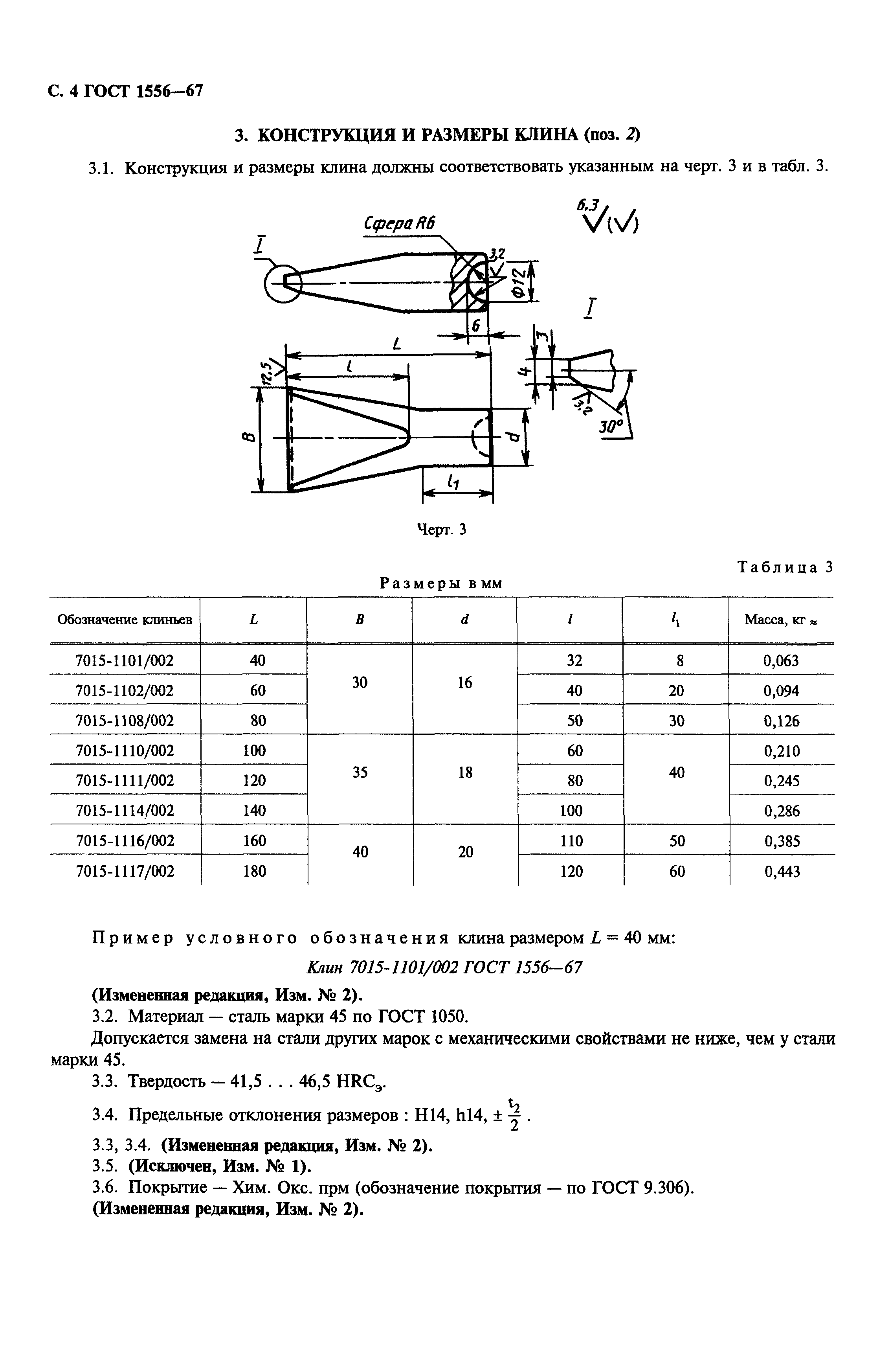

Оглавление:	1 Конструкция и размеры. Зажимы винтовые с клином 2 Конструкция и размеры корпуса (поз. 1) 3 Конструкция и размеры клина (поз. 2) 4 Конструкция и размеры винта (поз.3) Приложение (справочное) Пример применения винтовых зажимов с клином

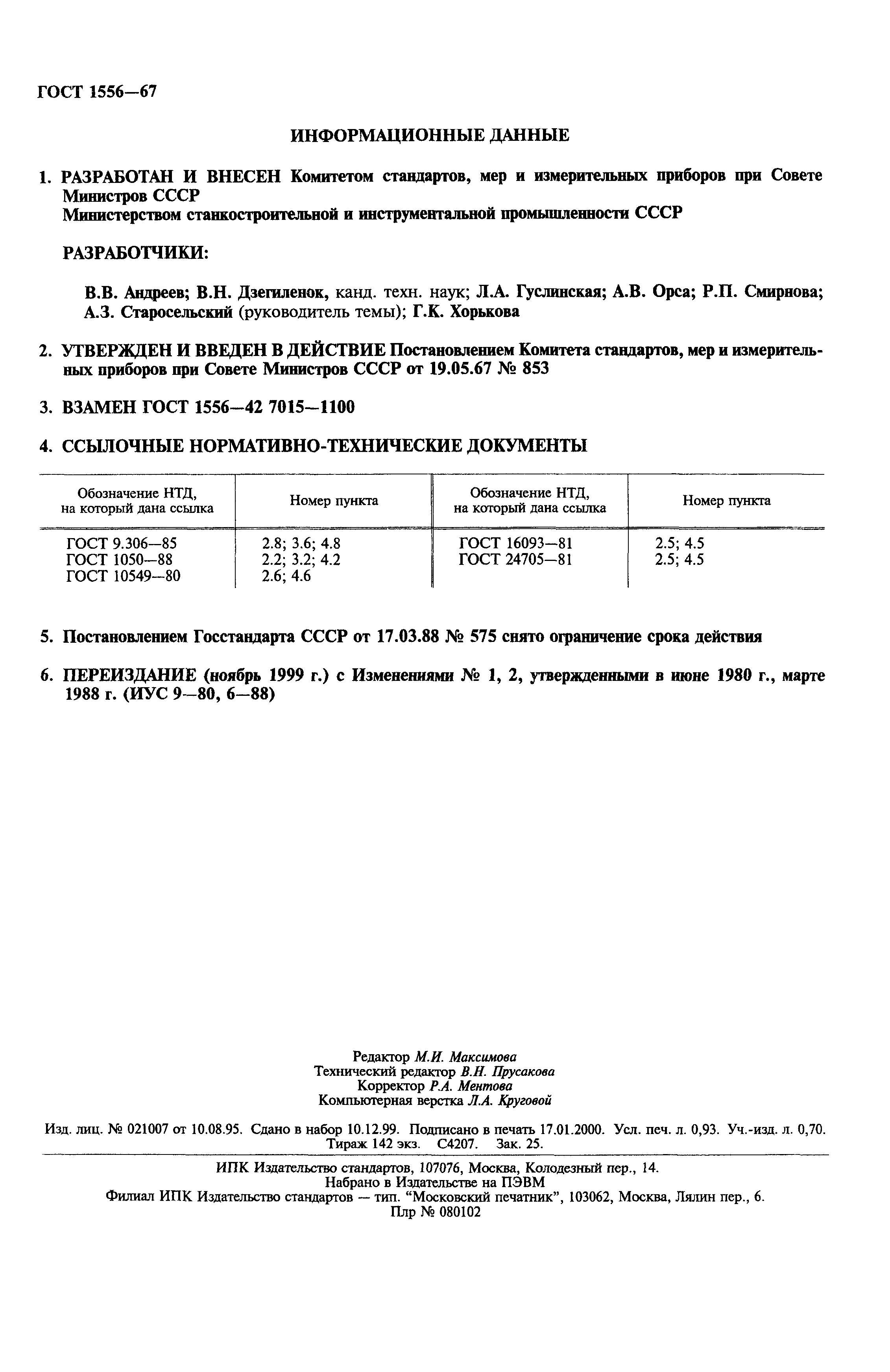

Разработан:	Комитет стандартов, мер и измерительных приборов при Совете Министров СССР
Утверждён:	19.05.1967 Комитет стандартов, мер и измерительных приборов при Совете Министров Союза ССР (853)
Издан:	ИПК Издательство стандартов (2000 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов Экология МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов
Список изменений:	№ 2 от 01.01.1989 (ИУС 6-88, Текстовое изменение; Изменено заглавие)
Заменяет собой:	ГОСТ 1556-42 «Детали крепления изделий на станках. Упоры универсальные» (Сведения из перечня "Указатель государственных стандартов СССР 1970 г.", Издательство комитета стандартов 1970)
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»

Текстовое изменение № 2 от 01.01.1989
