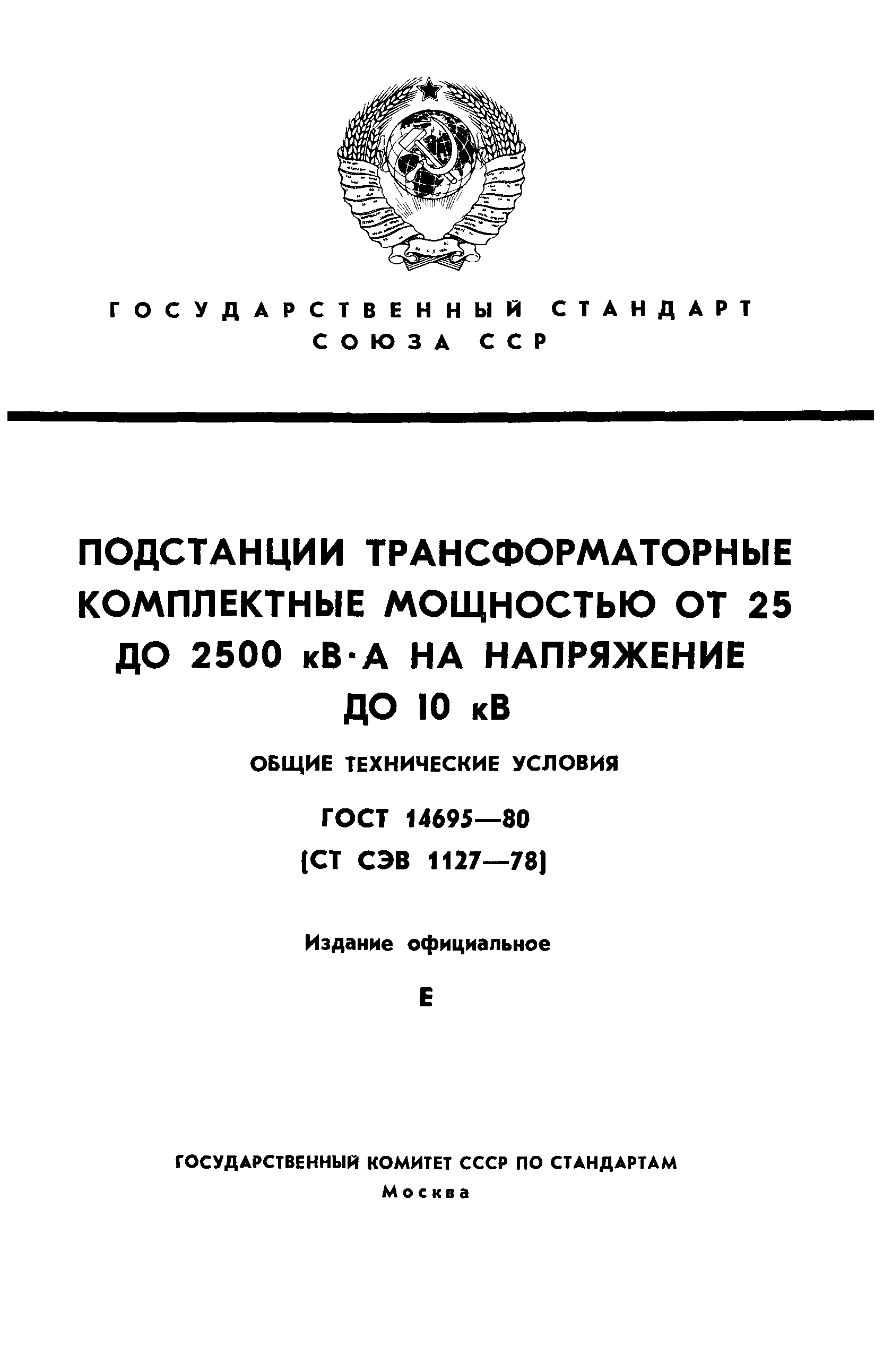

Скачать ГОСТ 14695-80 Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ x А на напряжение до 10 кВ. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 14695-80

Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ x А на напряжение до 10 кВ. Общие технические условия

Обозначение:	ГОСТ 14695-80
Обозначение англ:	GOST 14695-80
Статус:	действует
Название рус.:	Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ x А на напряжение до 10 кВ. Общие технические условия
Название англ.:	Enclosed transformer substations of output from 25 to 2500 kV x A, for voltages up to 10 kV inclusive. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1983

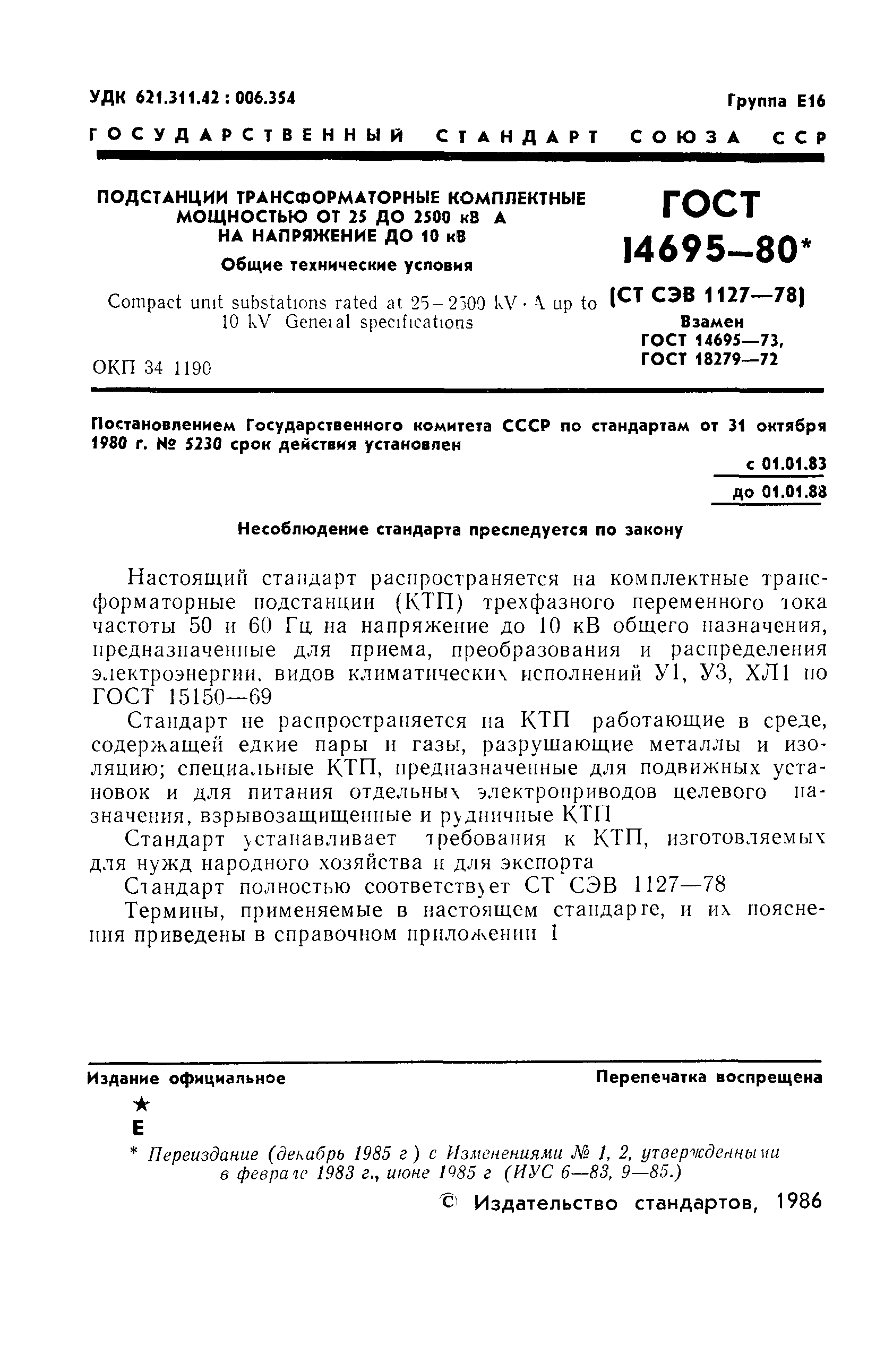

Область применения:	Стандарт распространяется на комплектные трансформаторные подстанции (КТП) трехфазного переменного тока частоты 50 и 60 Гц на напряжение до 10 кВ общего назначения, предназначенные для приема, преобразования и распределения электроэнергии, видов климатических исполнений У1, У3, ХЛ1. Стандарт не распространяется на КТП: работающие в среде, содержащей едкие пары и газы, работающие в среде, разрушающие металлы и изоляцию; специальные КТП, предназначенные для подвижных установок и для питания отдельных электроприводов целевого назначения; взрывозащищенные и рудничные КТП.

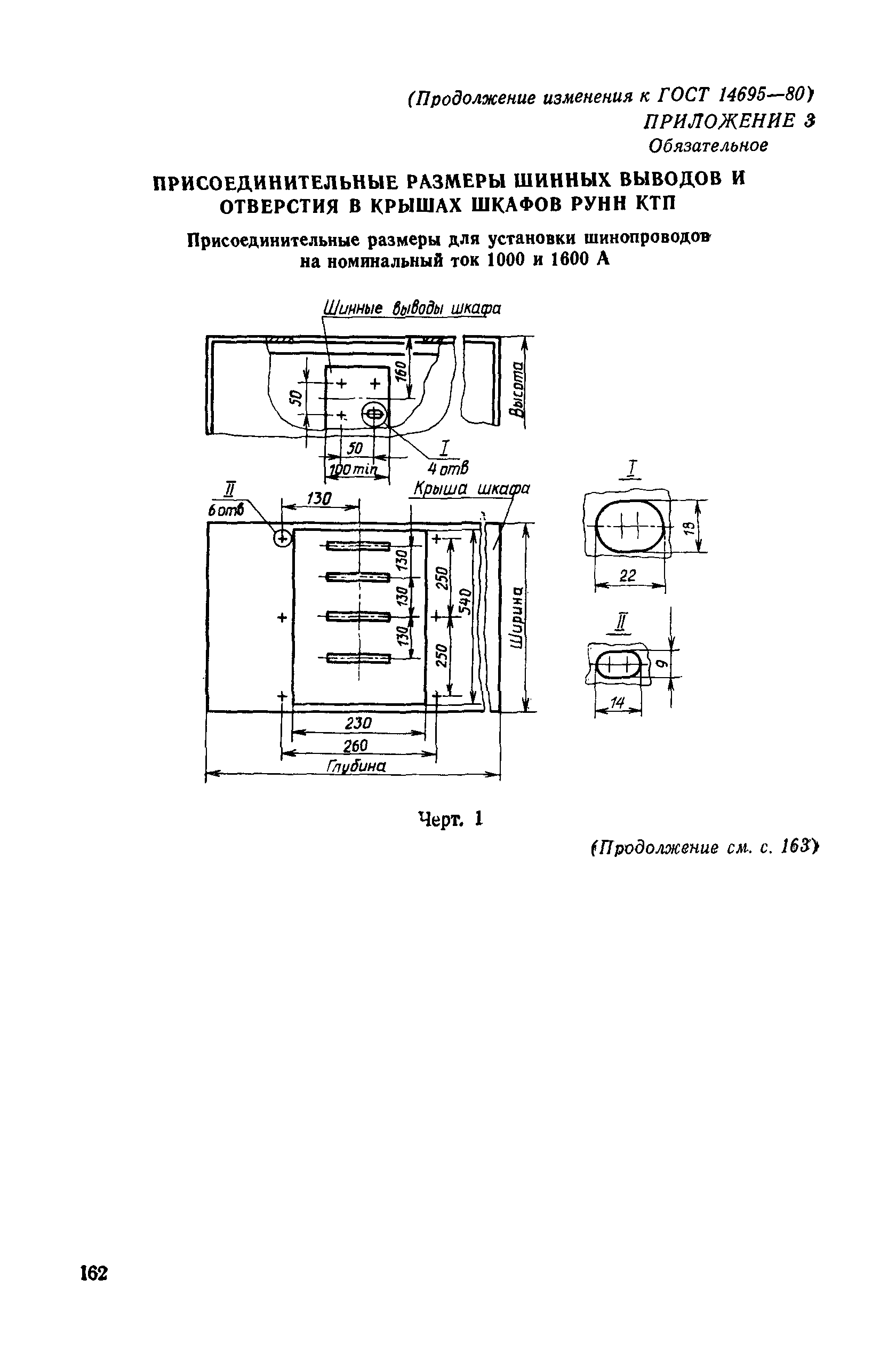

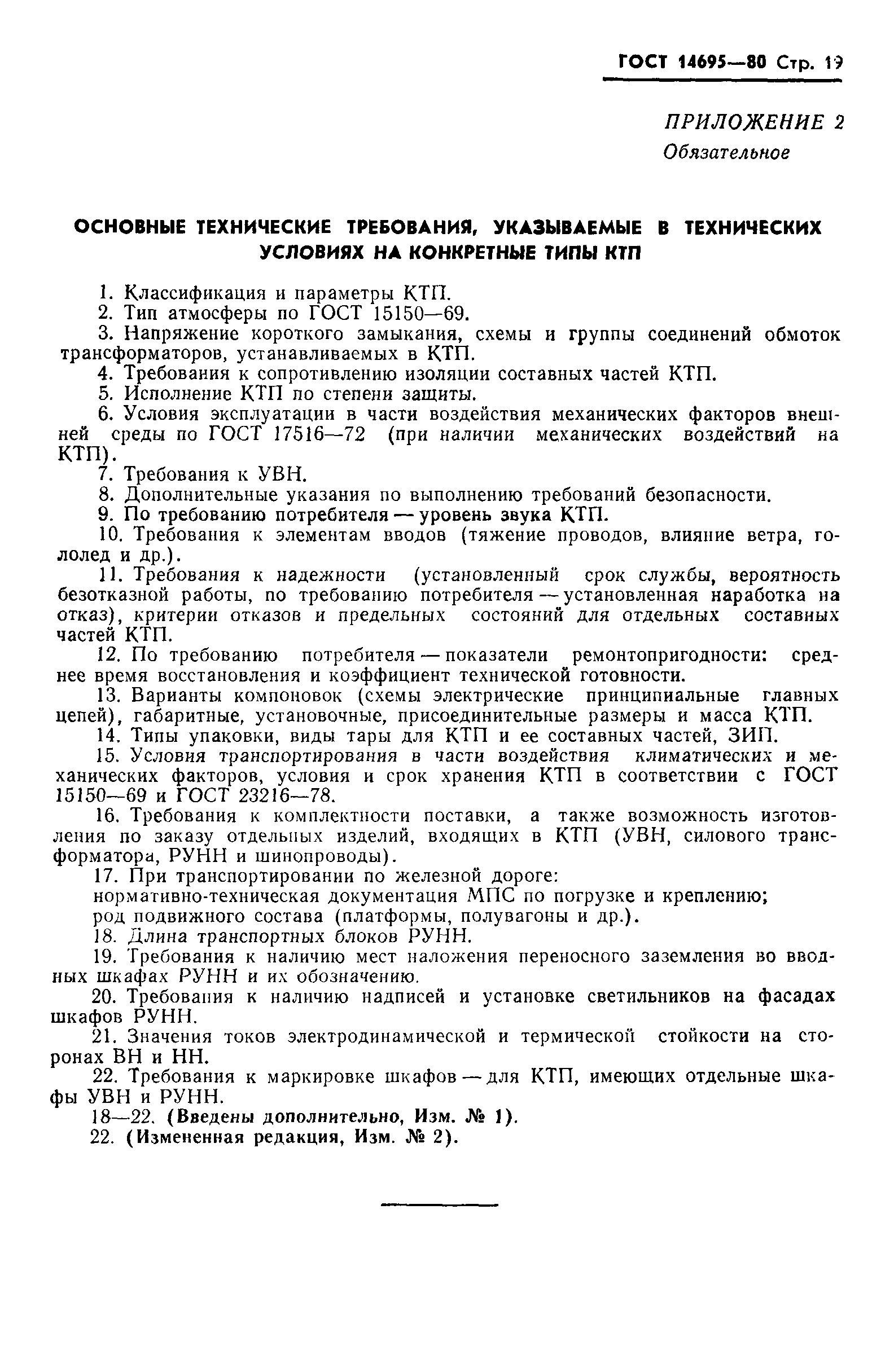

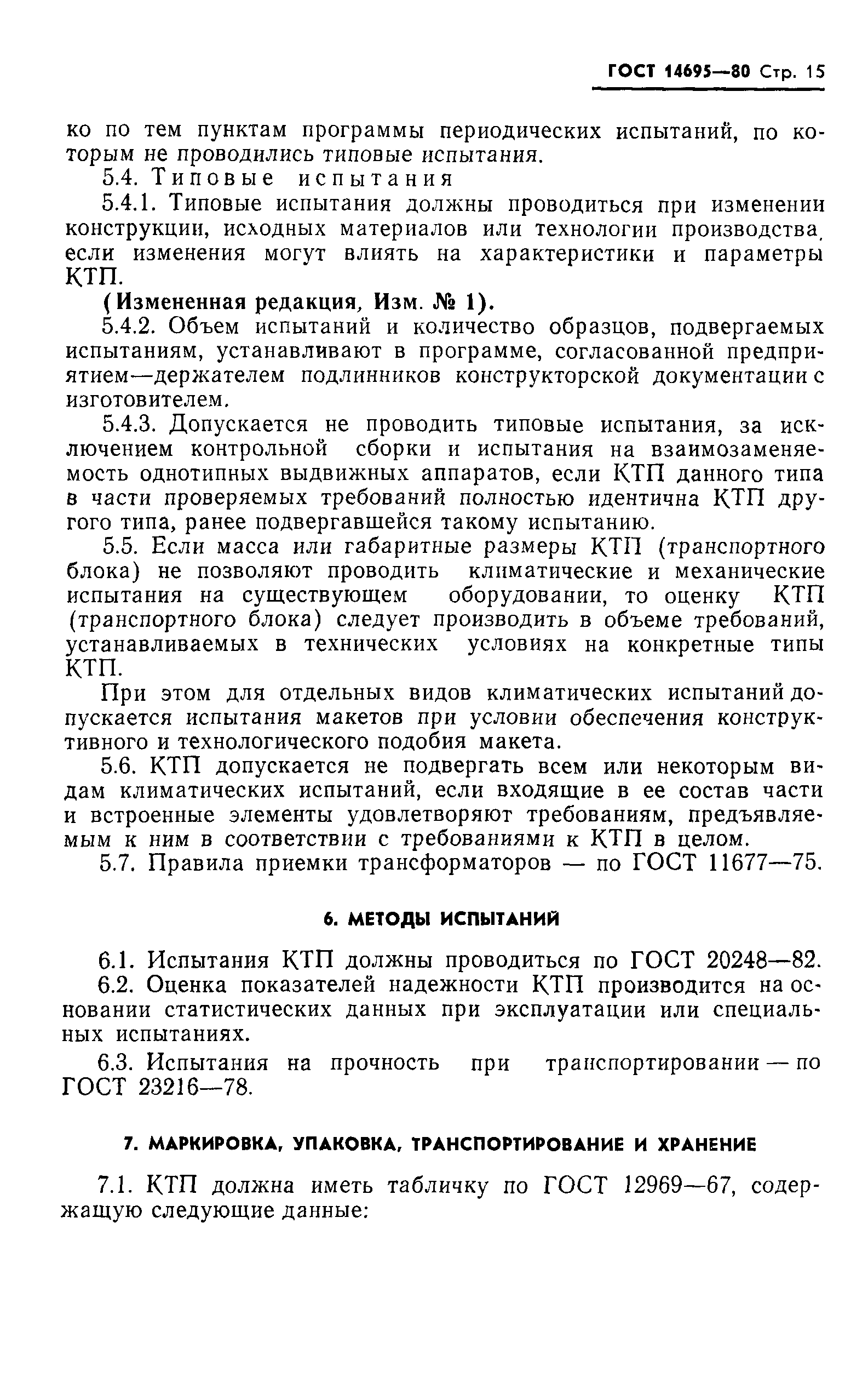

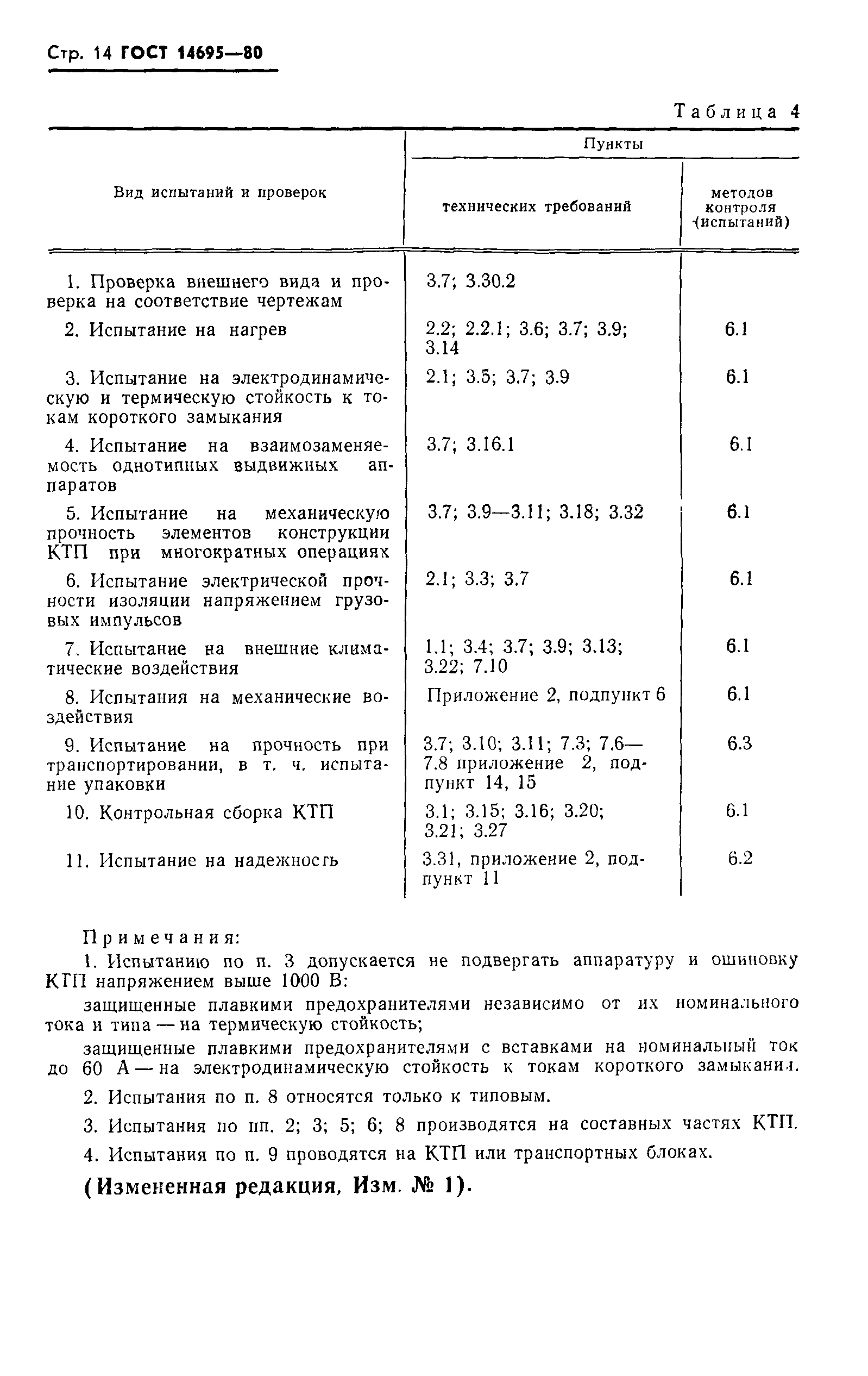

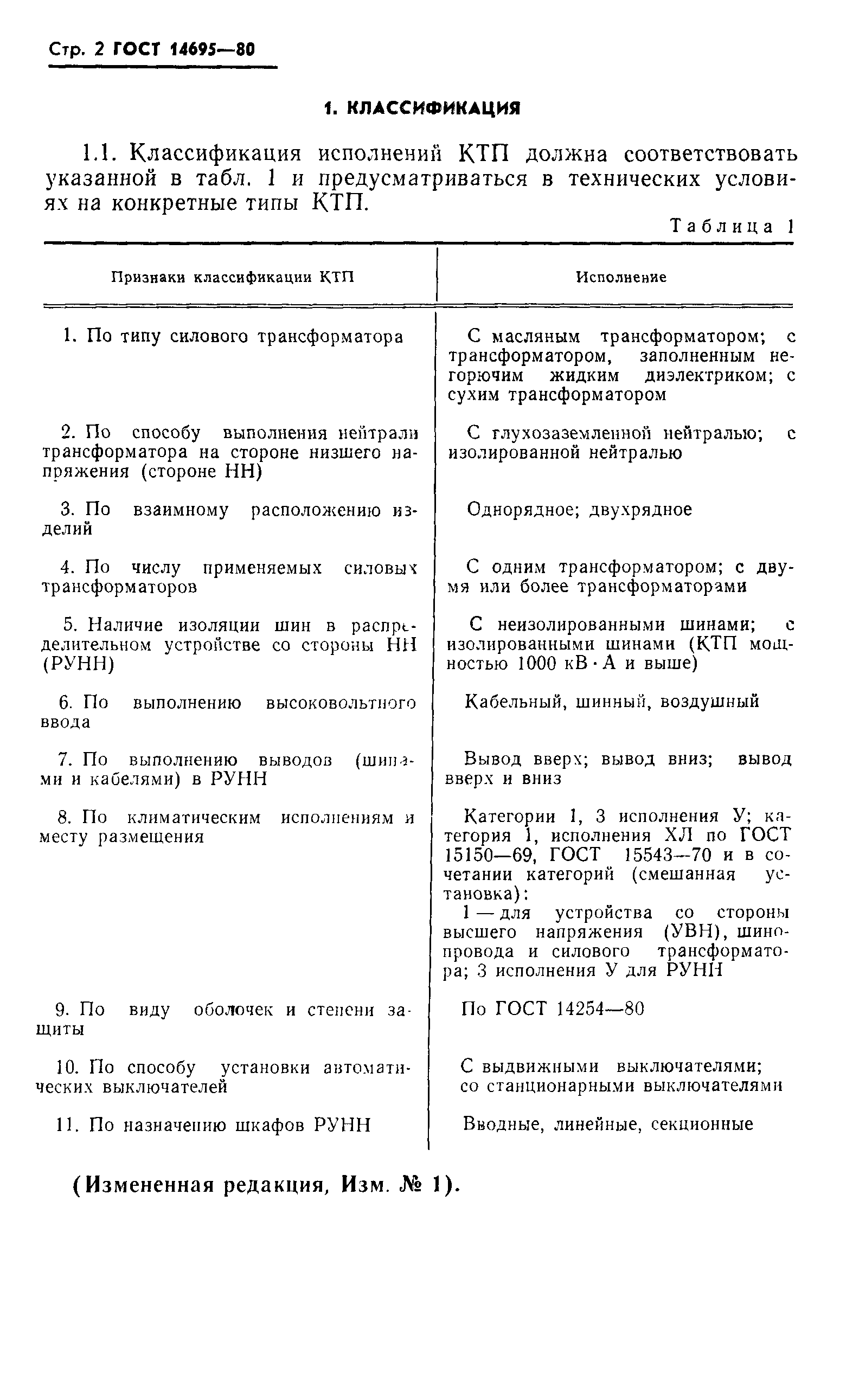

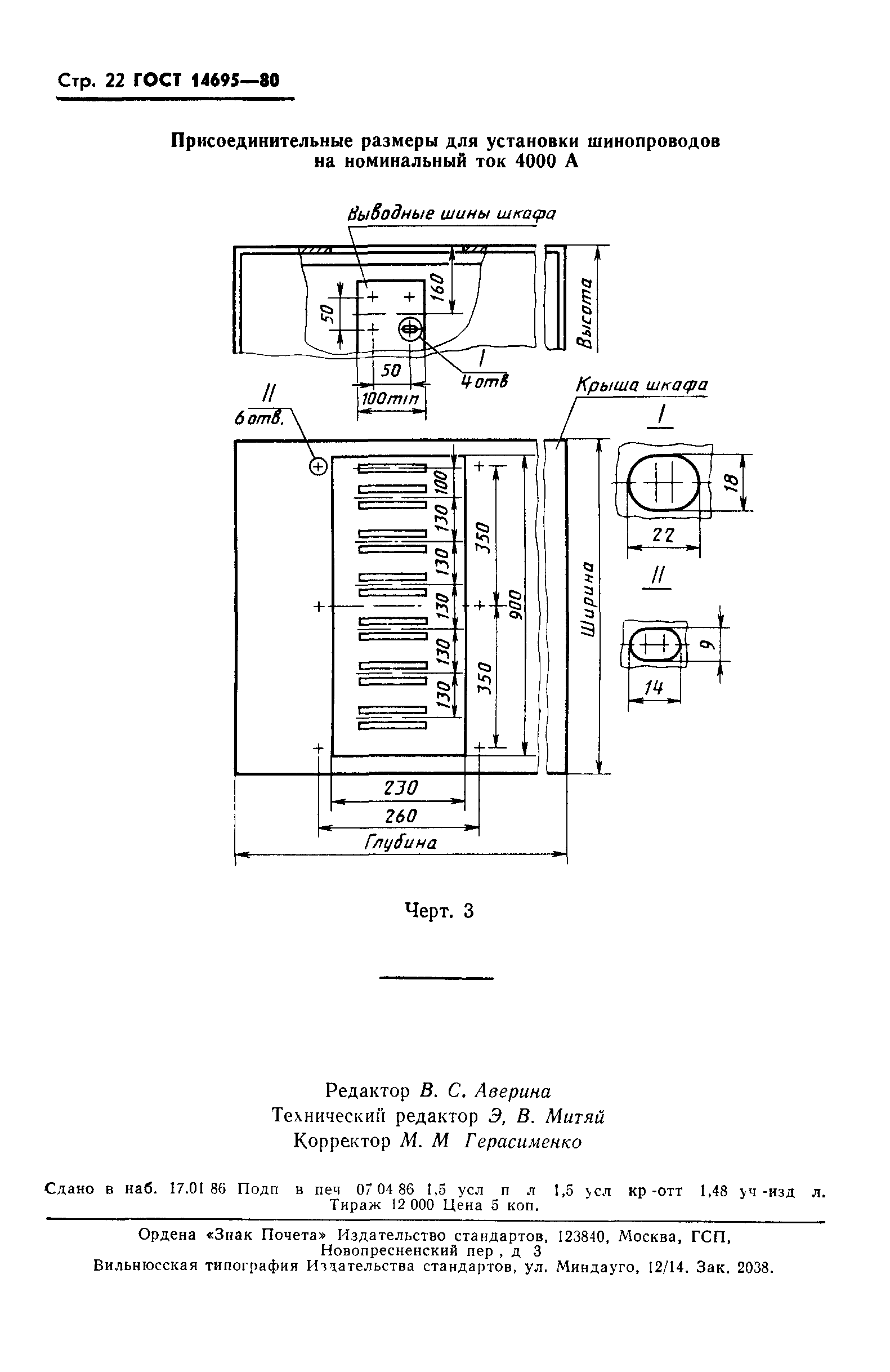

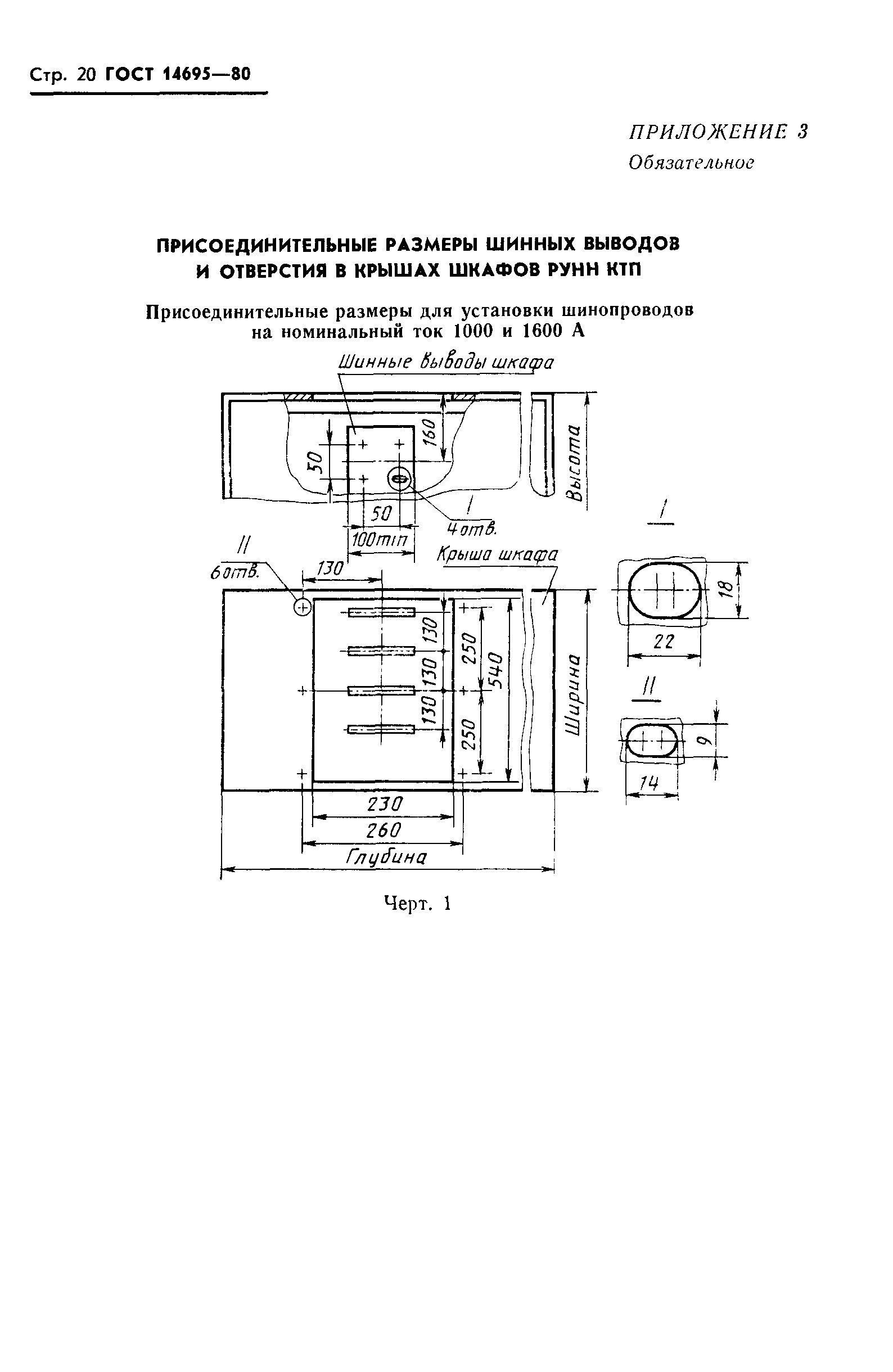

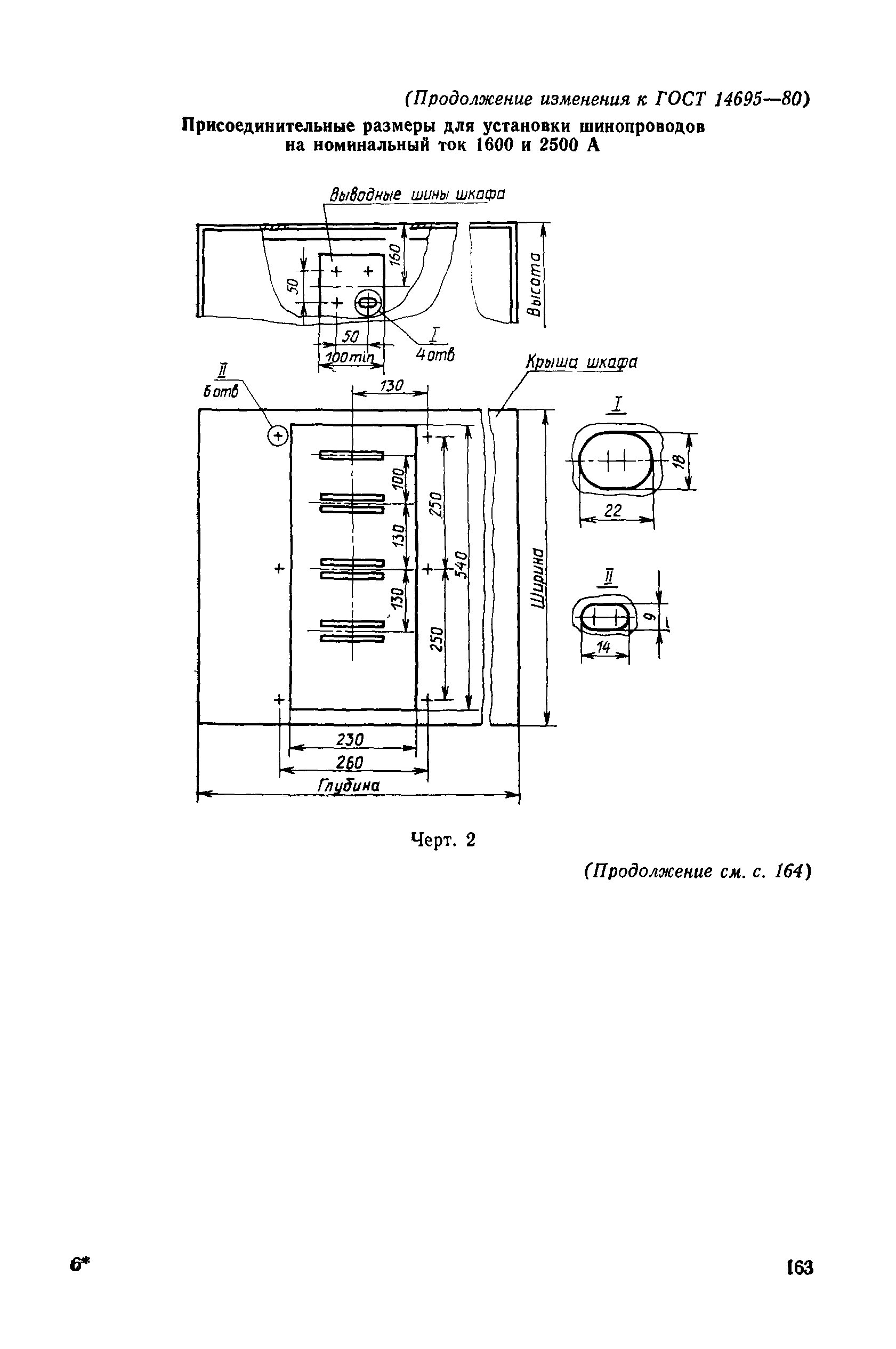

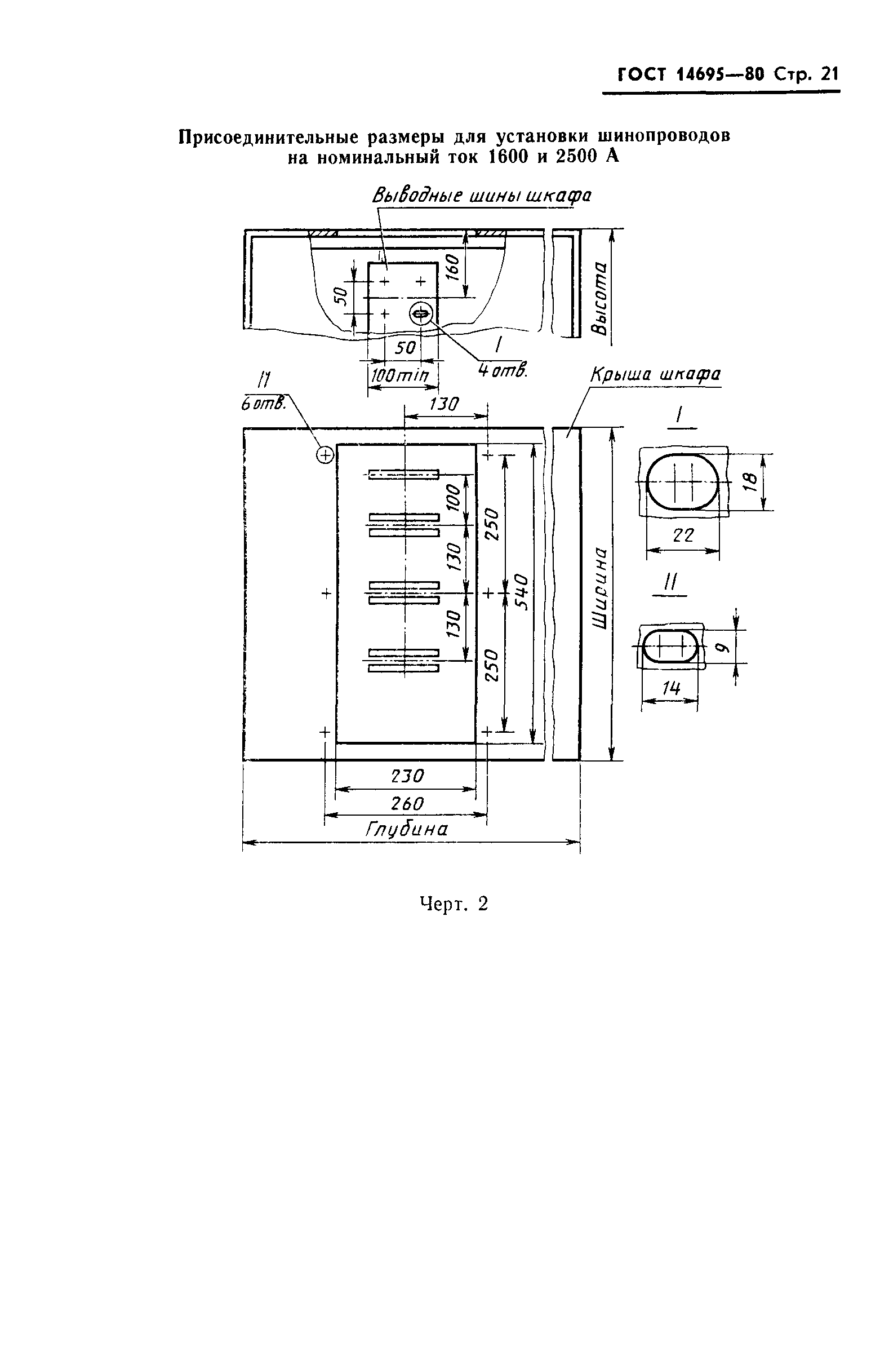

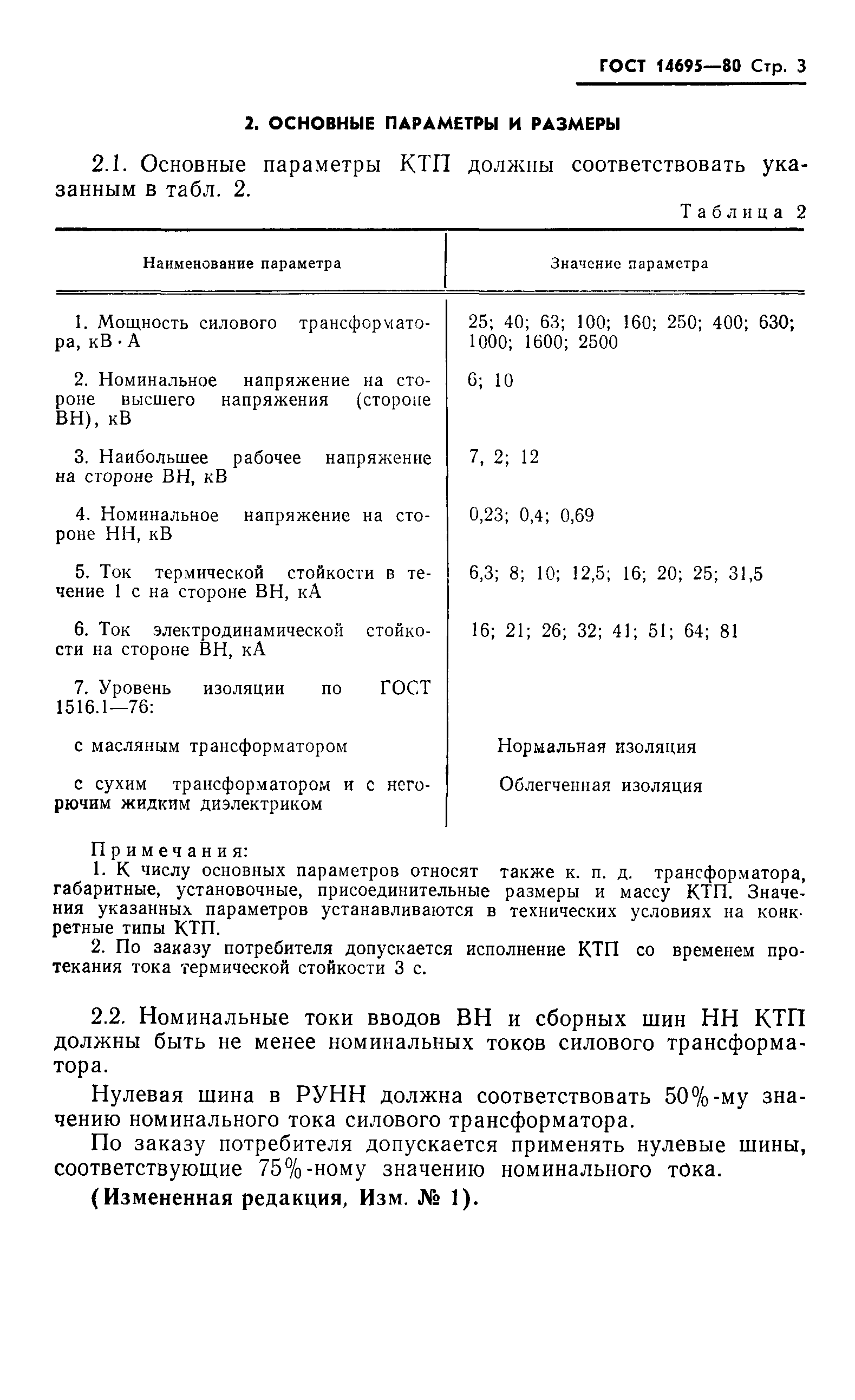

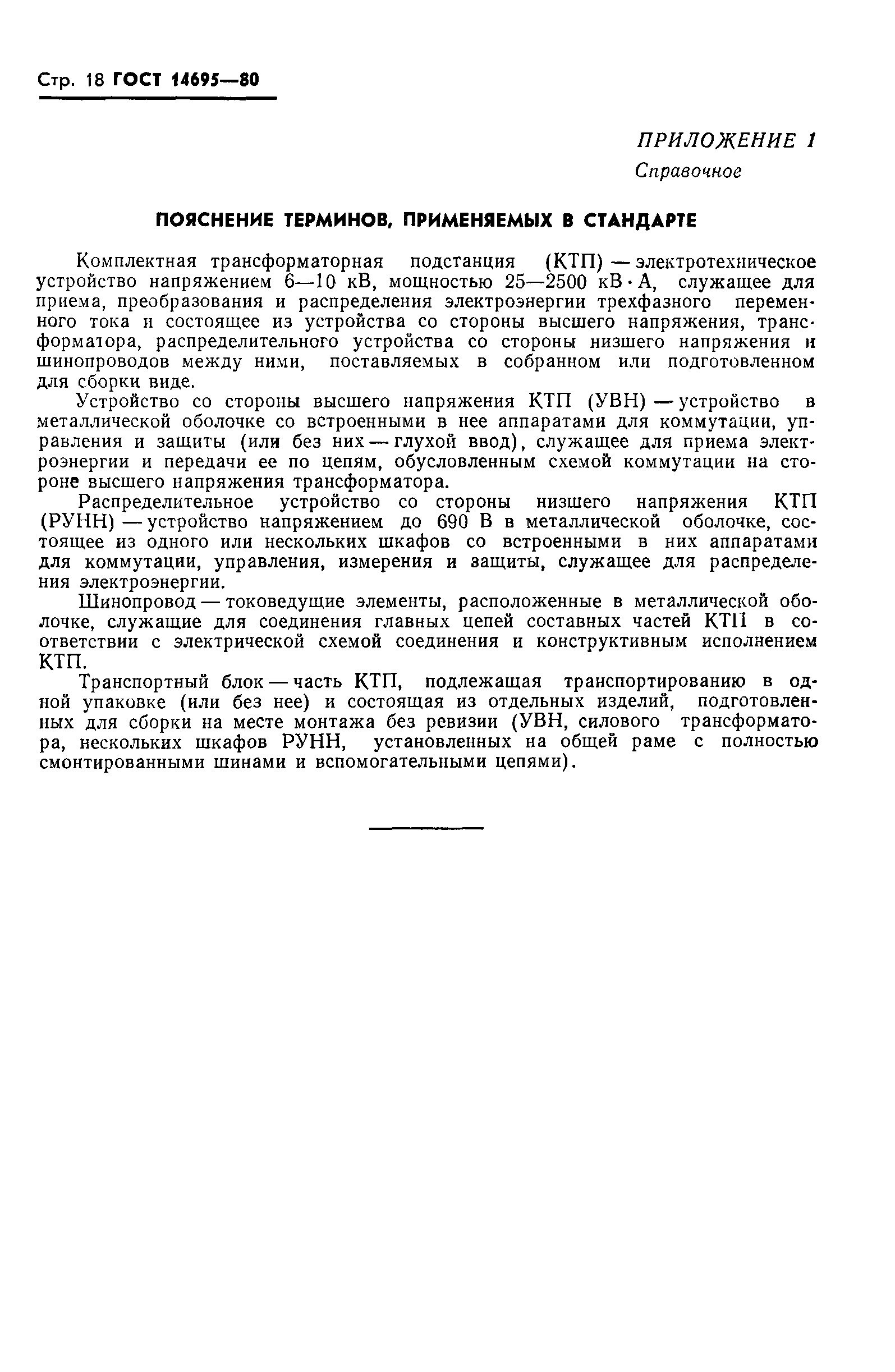

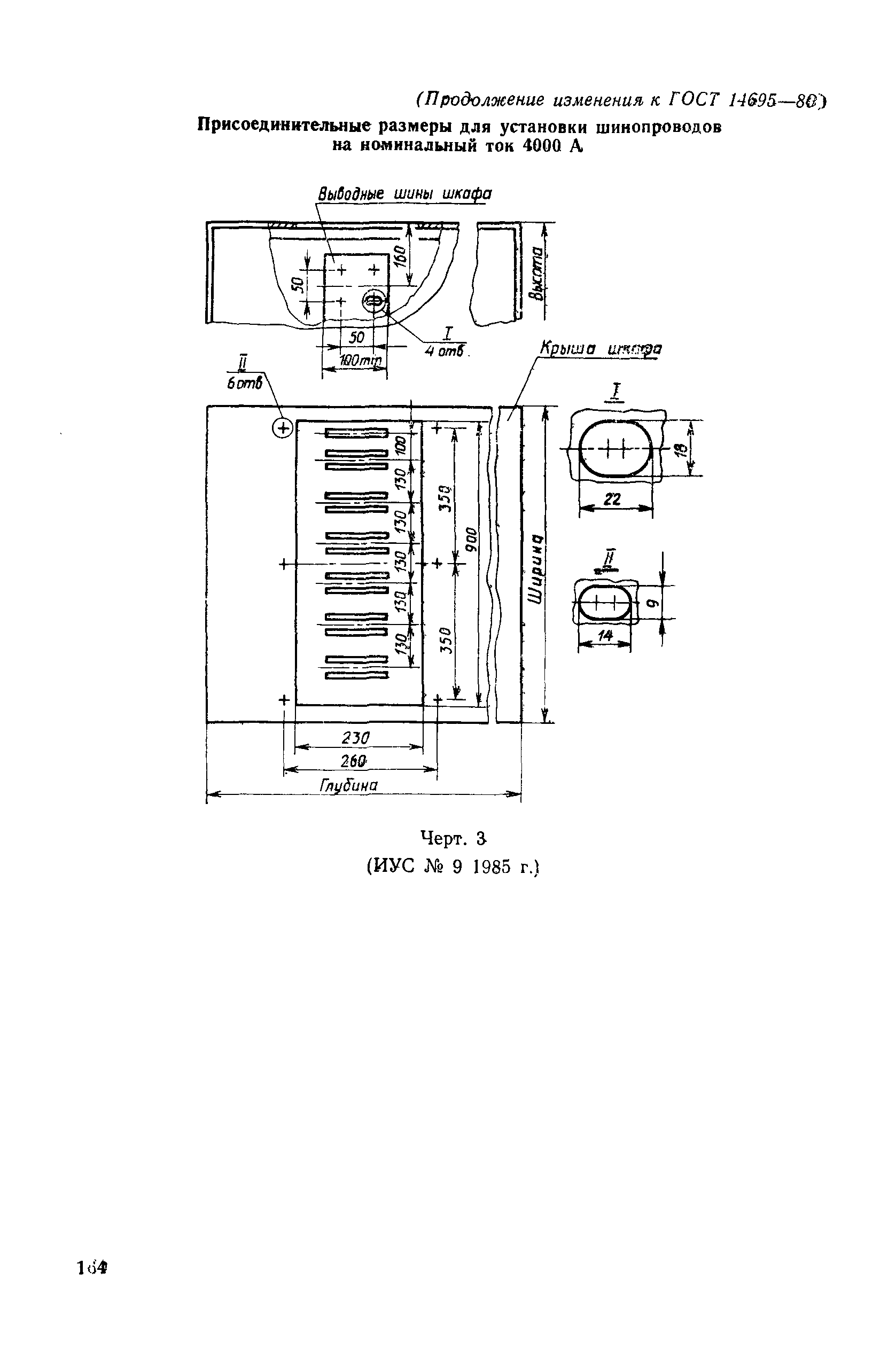

Оглавление:	1 Классификация 2 Основные параметры и размеры 3 Технические требования 4 Комплектность 5 Правила приемки 6 Методы испытаний 7 Маркировка, упаковка, транспортирование и хранение 8 Указания по эксплуатации 9 Гарантии изготовителя Приложение 1 Пояснение терминов, применяемых в стандарте Приложение 2 Основные технические требования, указываемые в технических условиях на конкретные типы КТП Приложение 3 Присоединительные размеры шинных выводов и отверстия в крышах шкафов РУНН КТП
Утверждён:	31.10.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 5230)
Издан:	Издательство стандартов (1986 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Подстанции. Защитные разрядники Экология ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Подстанции. Защитные разрядники

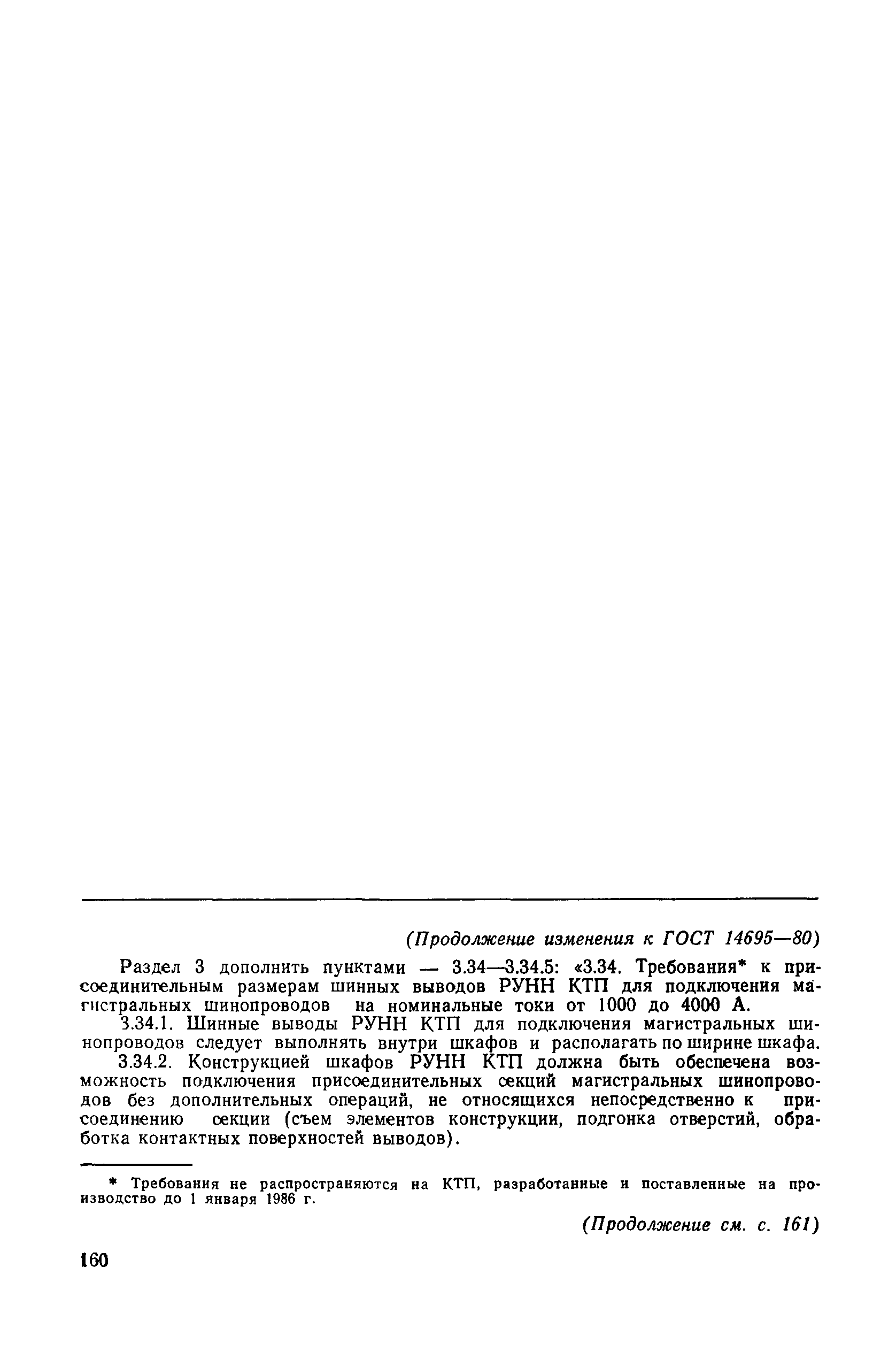

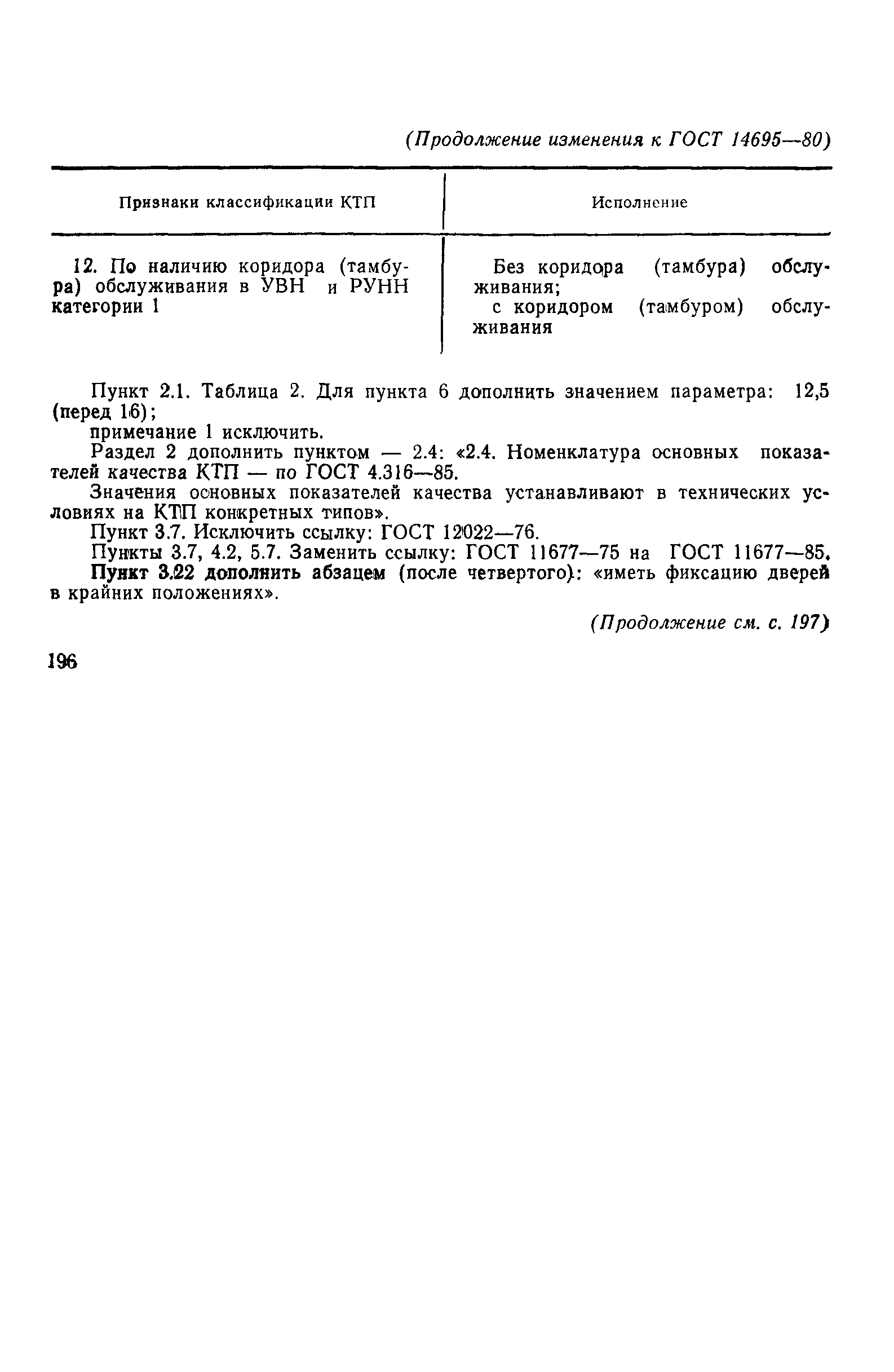

Список изменений:	№ 2 от 01.01.1986 (ИУС 9-85) № 3 от 01.01.1988 (ИУС 8-87) № 4 от 01.01.1988 (ИУС 12-87) № 5 от 01.07.1990 (ИУС 5-90)
Заменяет собой:	ГОСТ 18279-72 «Устройства распределительные комплектные напряжением до 690 В. Общие технические условия» ГОСТ 14695-73 «Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ*А на напряжение до 10 кВ. Общие технические требования»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12434-83 «Аппараты коммутационные низковольтные. Общие технические условия» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» ГОСТ 12.2.007.4-75 «Система стандартов безопасности труда. Шкафы комплектных распределительных устройств и комплектных трансформаторных подстанций. Требования безопасности» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 1516.1-76 «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» ГОСТ 15543-70 «Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды» ГОСТ 16511-86 «Ящики деревянные для продукции электротехнической промышленности. Технические условия» ГОСТ 16555-75 «Трансформаторы силовые трехфазные герметичные масляные. Технические условия» ГОСТ 17516-72 «Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды» ГОСТ 20248-82 «Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВ. А на напряжение до 10 кВ. Методы испытаний» ГОСТ 21242-75 «Выводы контактные электротехнических устройств плоские и штыревые. Основные размеры» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 4.316-85 «Система показателей качества продукции. Трансформаторы силовые нулевого габарита измерительные. Подстанции комплектные трансформаторные. Вводы высоковольтные. Номенклатура показателей»

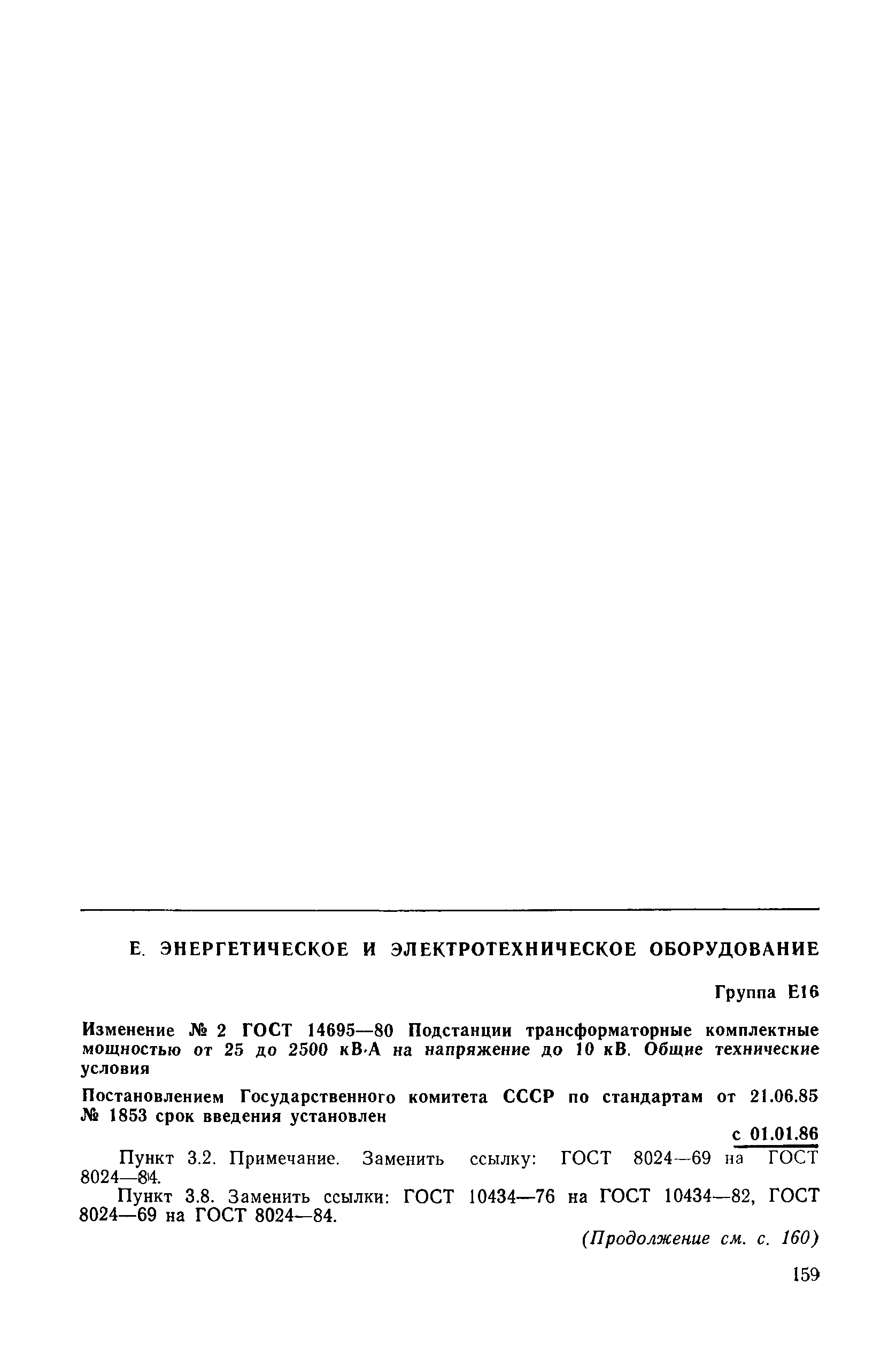

Текстовое изменение № 2 от 01.01.1986

Текстовое изменение № 3 от 01.01.1988

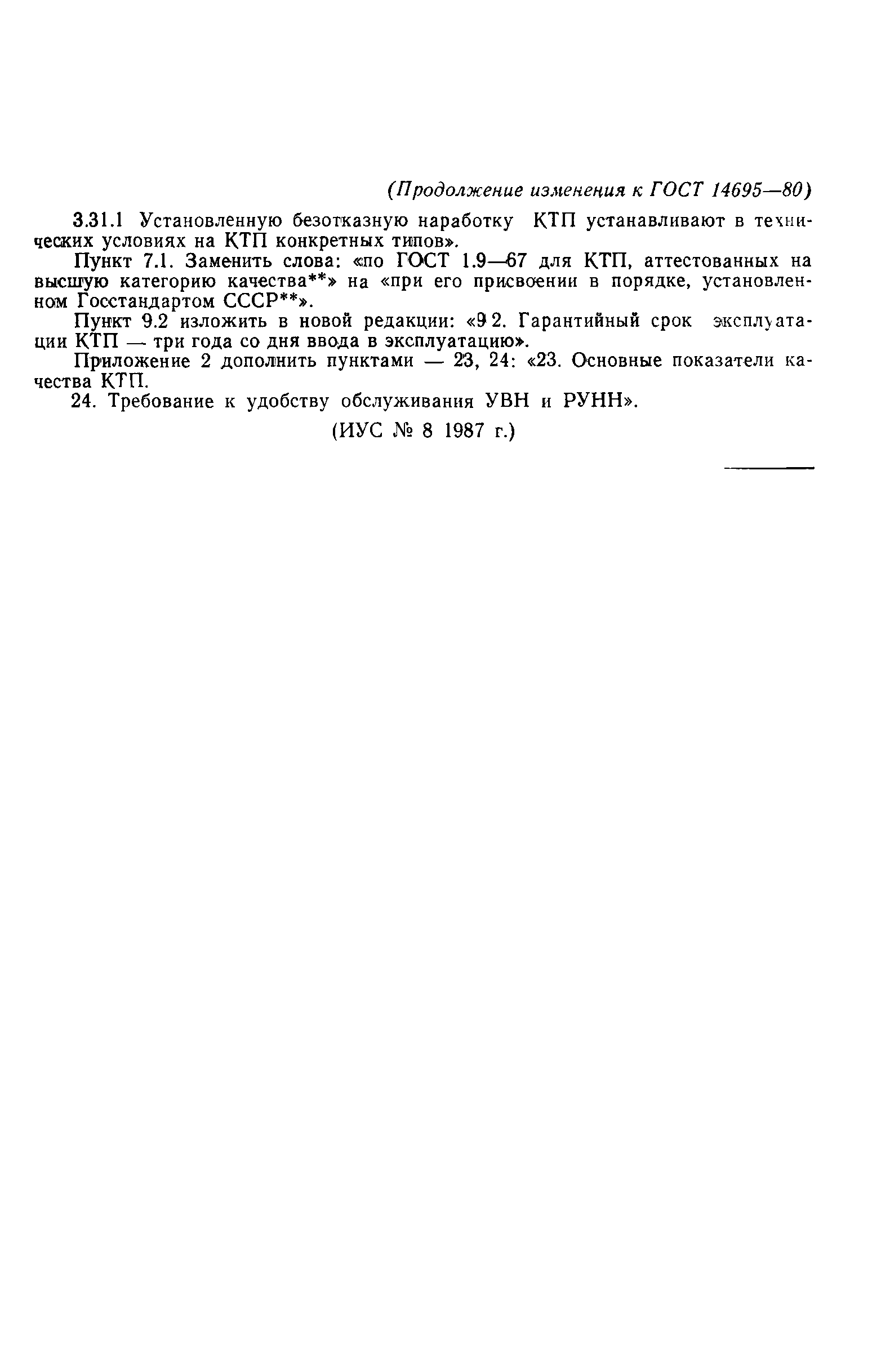

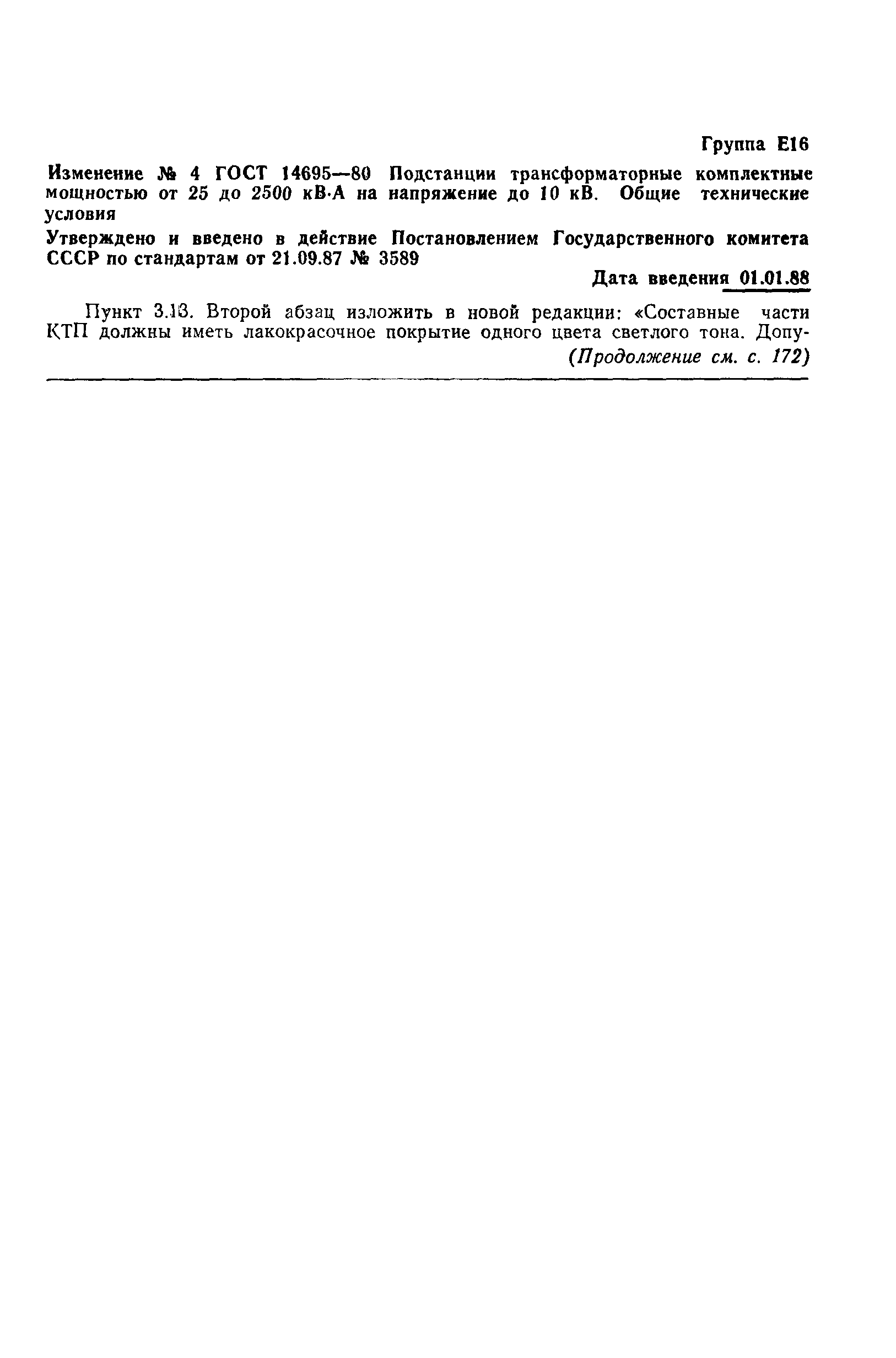

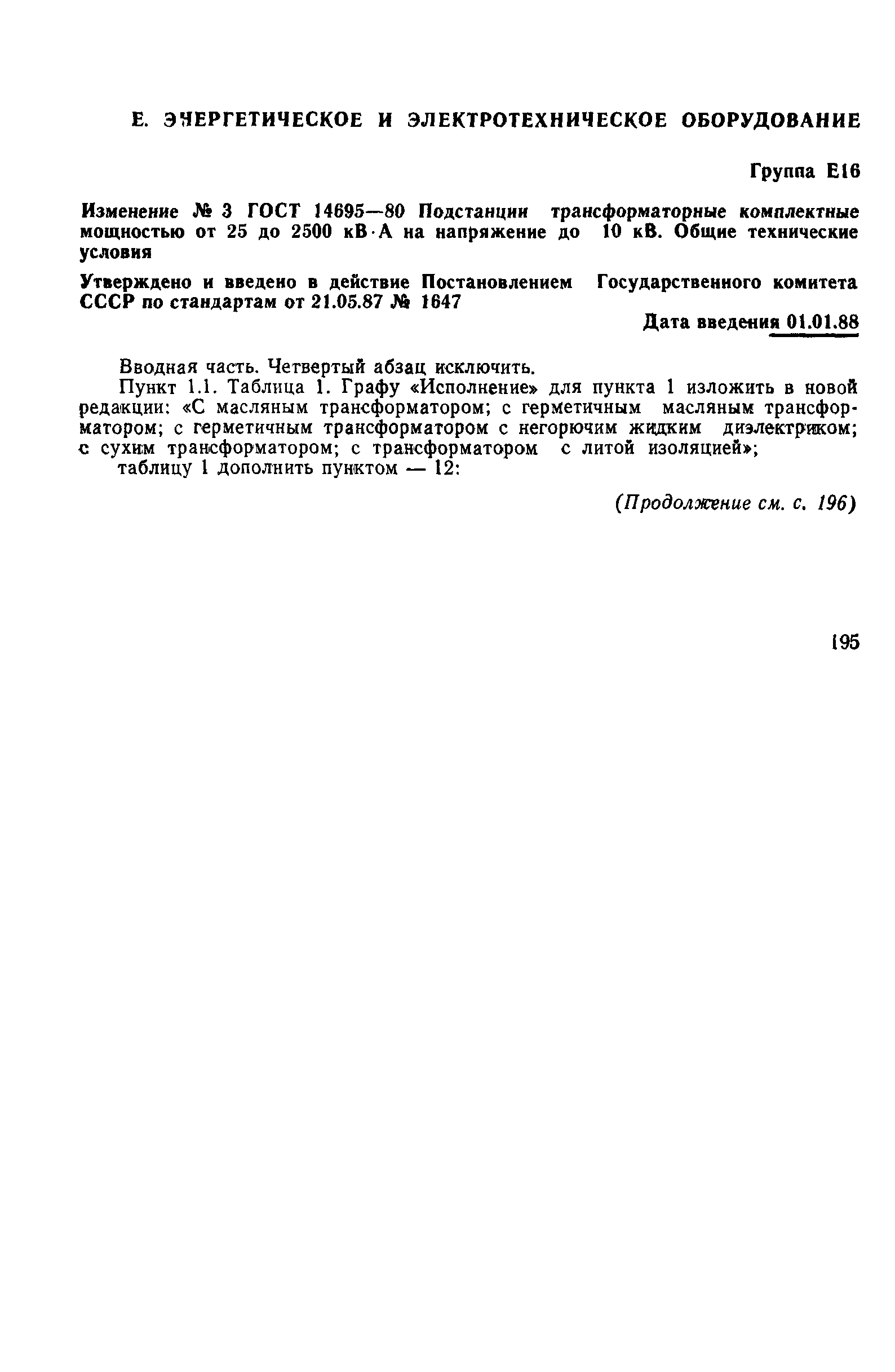

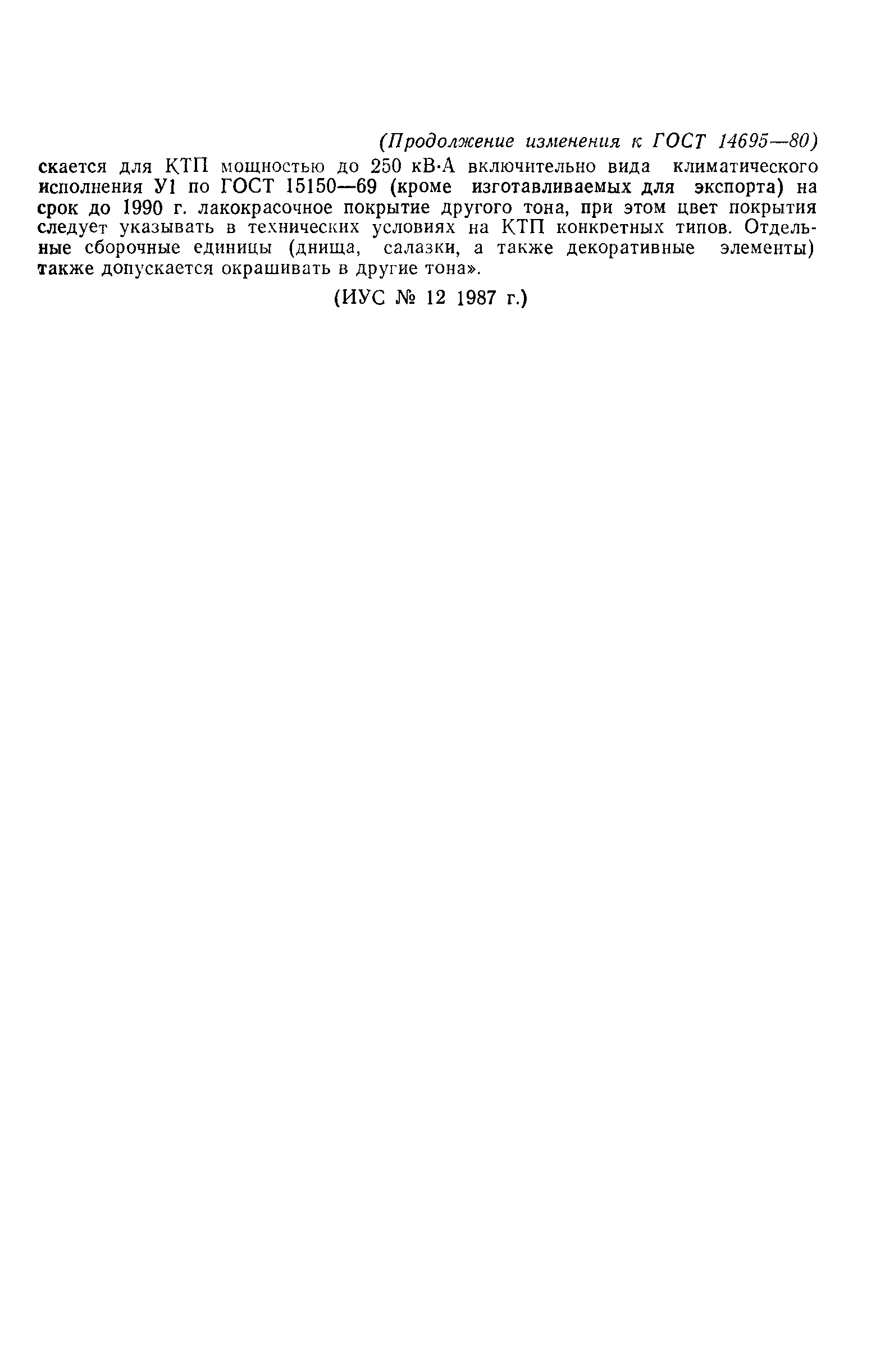

Текстовое изменение № 4 от 01.01.1988

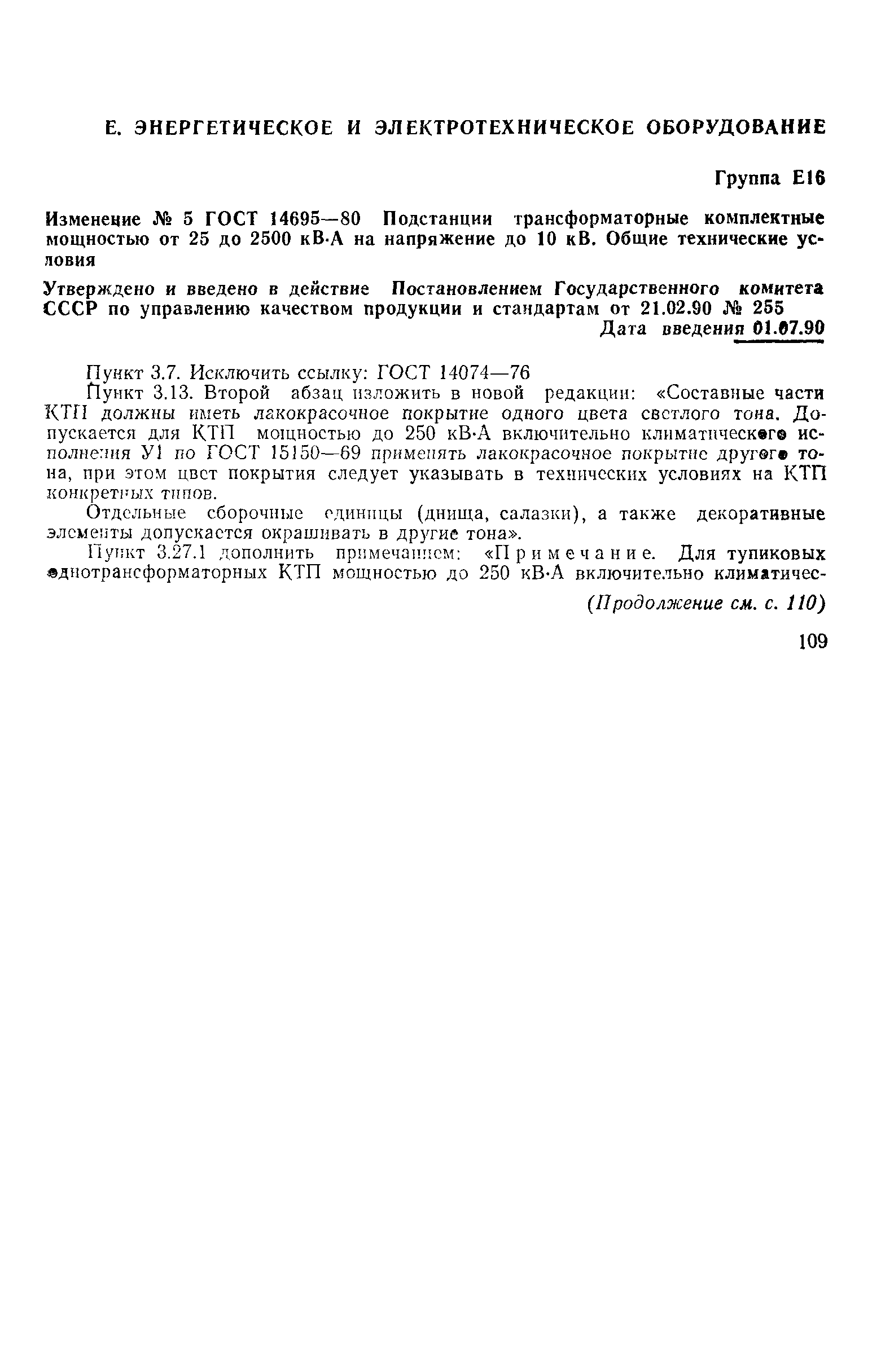

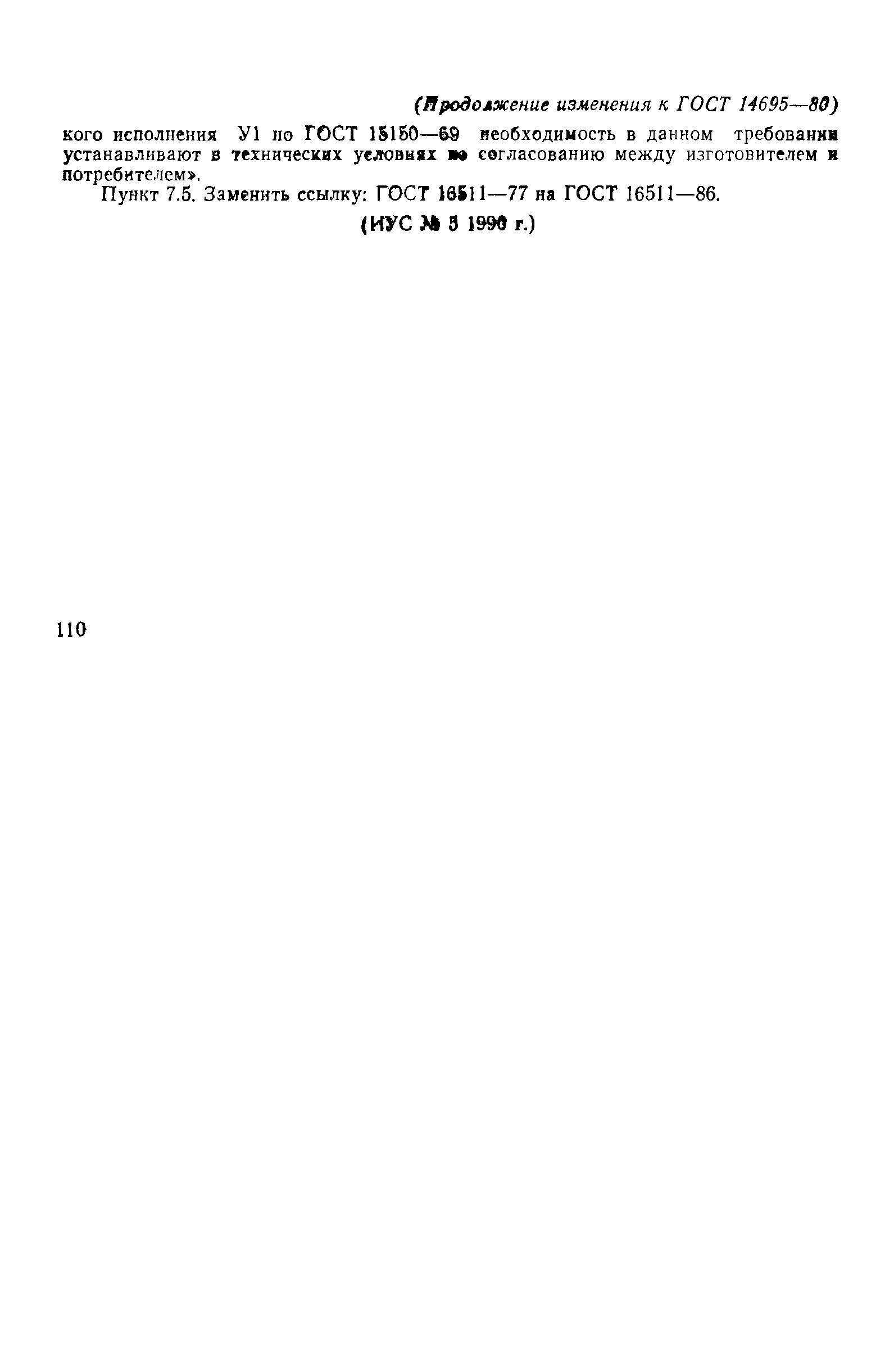

Текстовое изменение № 5 от 01.07.1990
