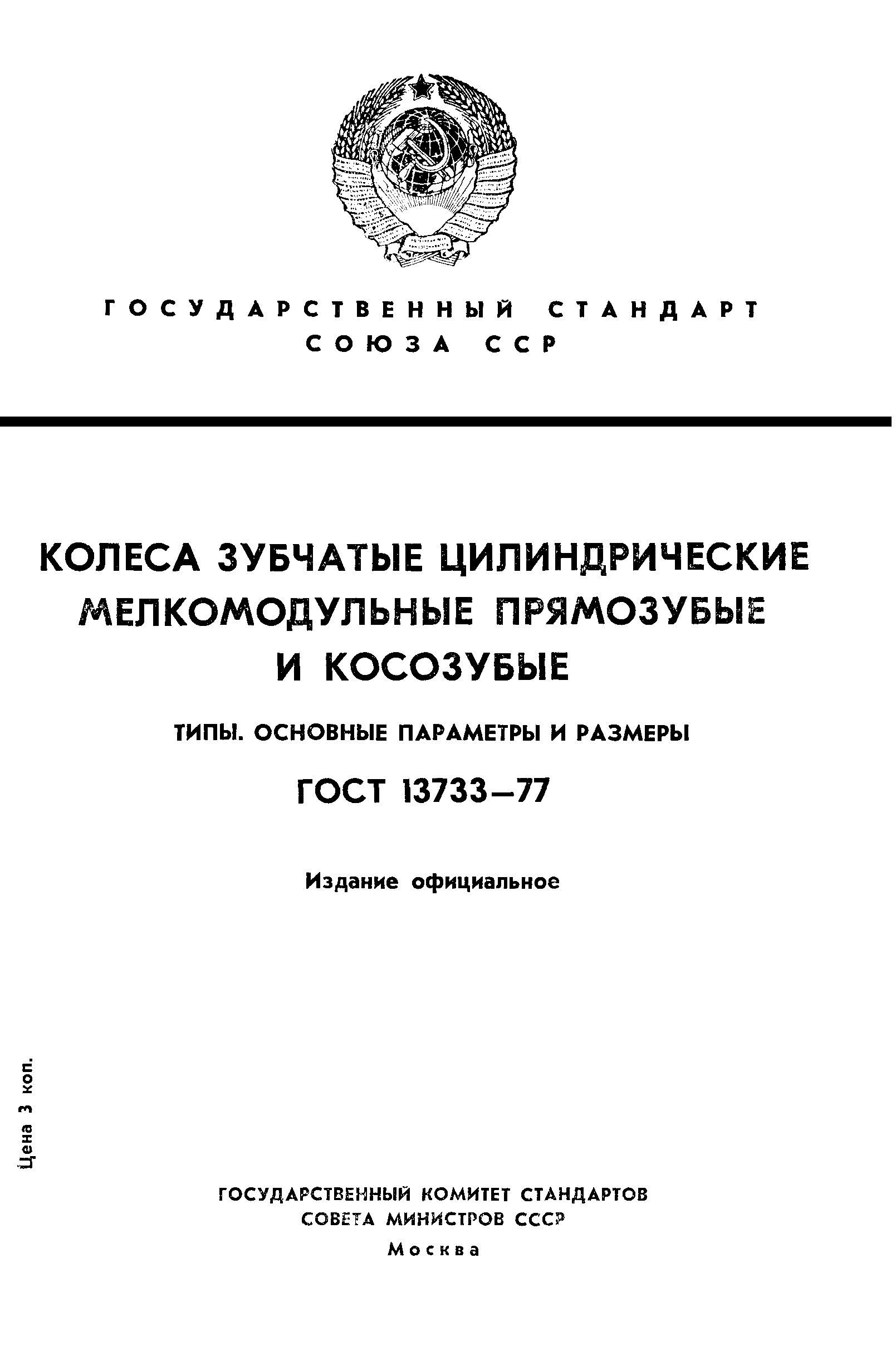

ГОСТ 13733-77

Колеса зубчатые цилиндрические мелкомодульные прямозубые и косозубые. Типы. Основные параметры и размеры

Обозначение:	ГОСТ 13733-77
Обозначение англ:	GOST 13733-77
Статус:	действует
Название рус.:	Колеса зубчатые цилиндрические мелкомодульные прямозубые и косозубые. Типы. Основные параметры и размеры
Название англ.:	Cylindrical small module straight and helical gears. Types. Basic parameters and dimension
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1978

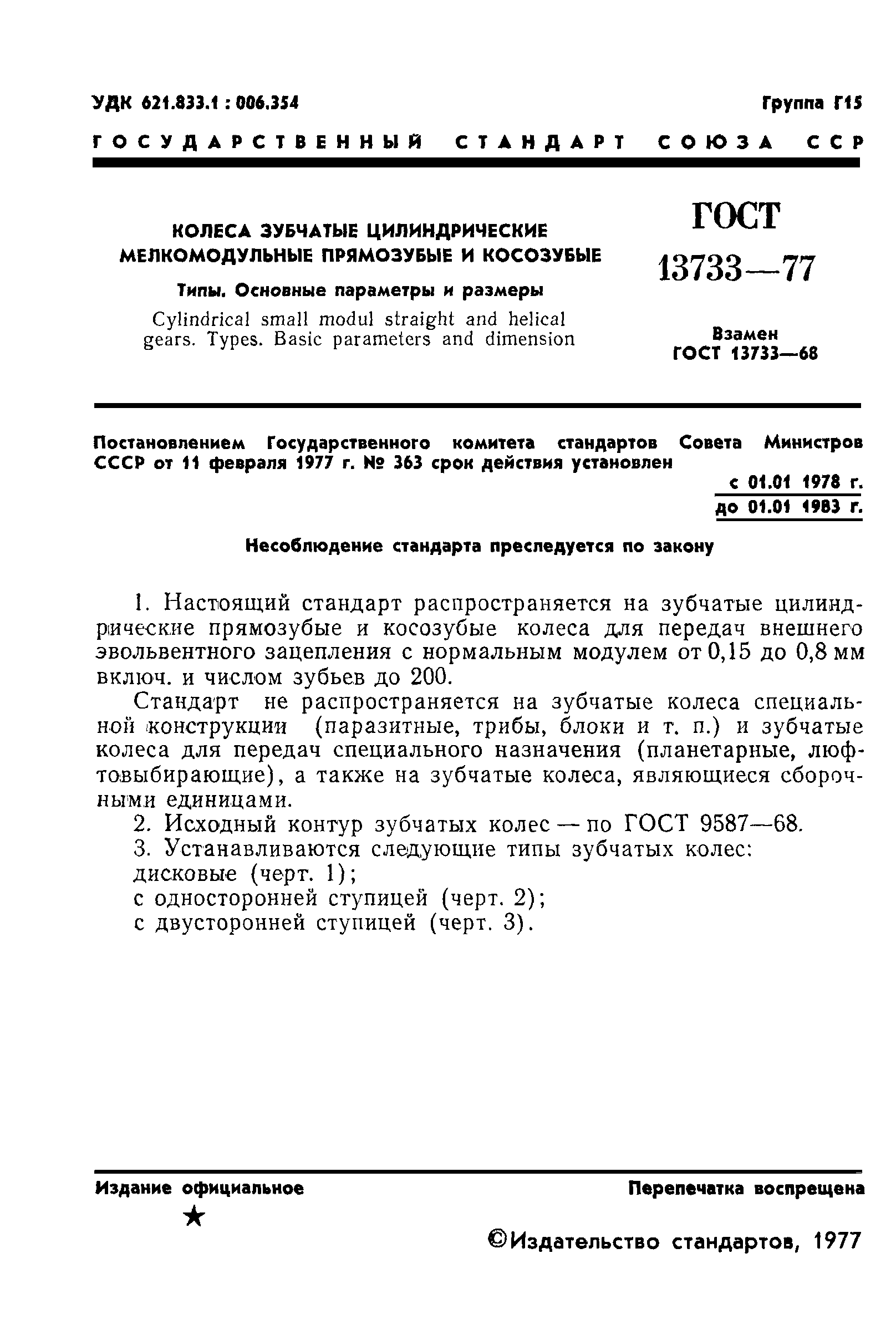

Область применения:	Стандарт распространяется на зубчатые цилиндрические прямозубые и косозубые колеса для передач внешнего эвольвентного зацепления снормальным модулем от 0.15 до 0.8 мм включительно и числом зубьев до 200. Стандарт не распространяетс яна зубчатые колеса специальной конструкци (паразитные, трибы , блоки и т.п.) и зубчатые колеса для передач специального назначения (планетарные, люфтовыбирающие), а также на зубчатые колеса, являющиеся сборочными единицами.

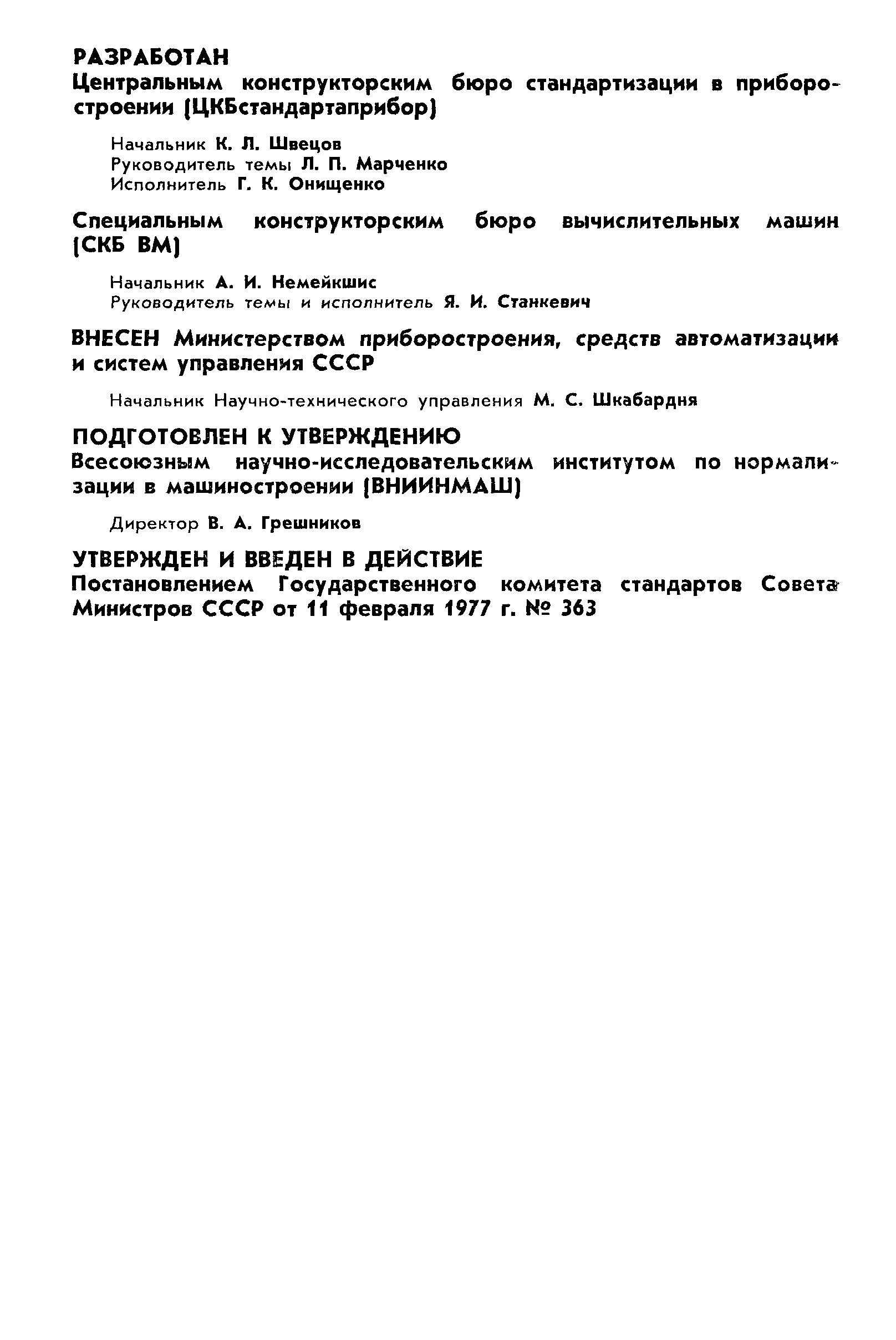

Разработан:	ЦКБстандартаприбор СКБ ВМ
Утверждён:	11.02.1977 Госстандарт СССР (USSR Gosstandart 363)
Издан:	Издательство стандартов (1977 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи
Заменяет собой:	ГОСТ 13733-68 «Передачи зубчатые цилиндрические мелкомодульные. Колеса прямозубые и косозубые. Типы. Основные параметры и размеры»
Нормативные ссылки:	ГОСТ 9178-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические мелкомодульные. Допуски» ГОСТ 9563-60 «Основные нормы взаимозаменяемости. Колеса зубчатые. Модули» ГОСТ 9587-81 «Основные нормы взаимозаменяемости. Передачи зубчатые мелкомодульные. Исходный контур»
