Скачать ГОСТ 13506-81 Основные нормы взаимозаменяемости. Передачи зубчатые реечные мелкомодульные. Допуски

Дата актуализации: 10.08.2017

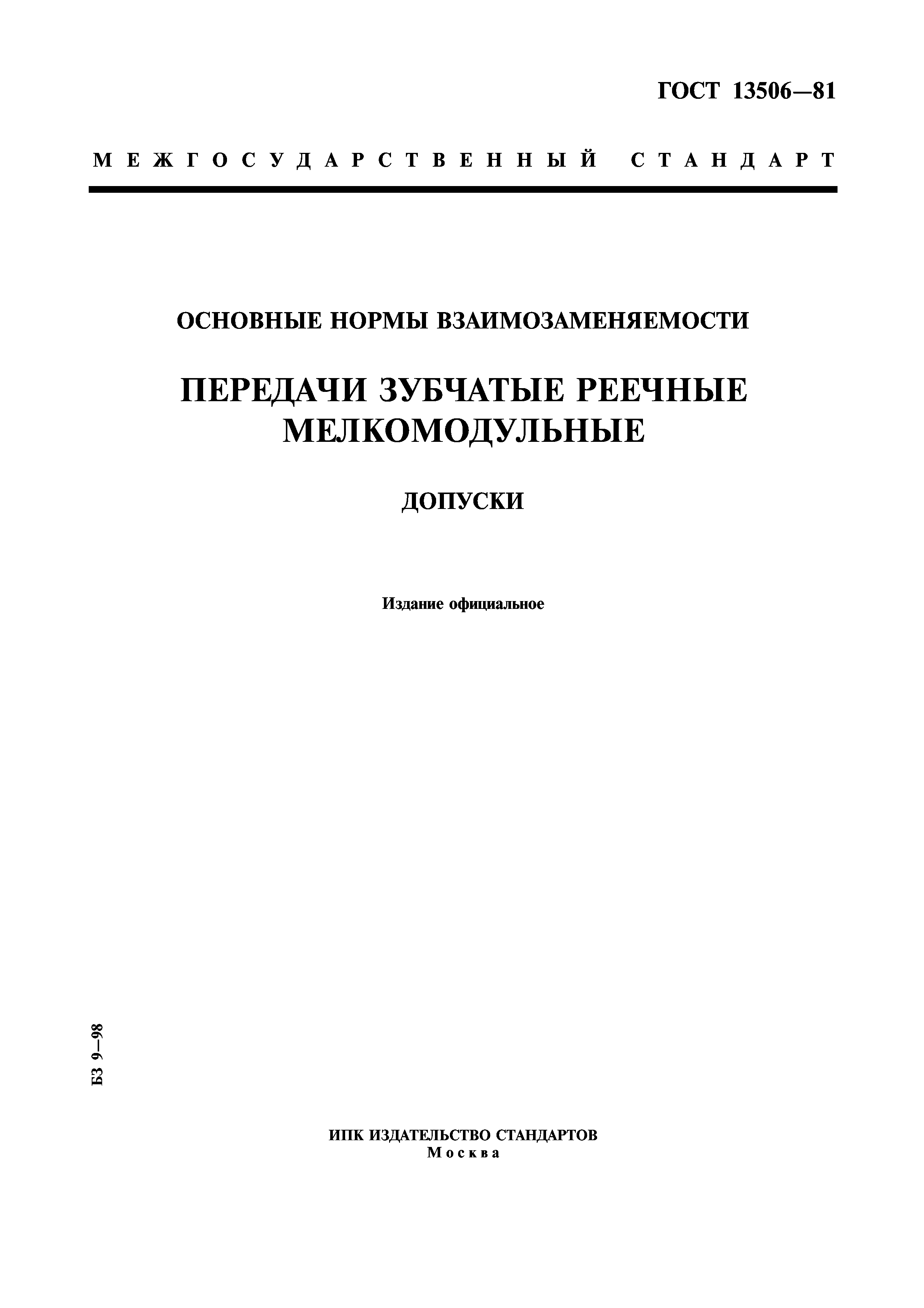

ГОСТ 13506-81

Основные нормы взаимозаменяемости. Передачи зубчатые реечные мелкомодульные. Допуски

Обозначение:	ГОСТ 13506-81
Обозначение англ:	GOST 13506-81
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Передачи зубчатые реечные мелкомодульные. Допуски
Название англ.:	Basic requirements for interchangeability. Rock-on-pinion of finemodule gears.Tolerances
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт распространяется на зубчатые рейки и зубчатые реечные передачи, состоящие из эвольвентного цилиндрического прямозубого или косозубого зубчатого колеса и зубчатой рейки с исходным контуром по ГОСТ 9587-81 с модулем зубьев от 0,1 до 1 мм (исключительно), с рабочей шириной зубчатой рейки до 40 мм, с точностью зубчатого колеса по ГОСТ 9178-81. Стандарт также распространяется в части требований к точности выполнения рейки на реечные передачи, состоящие из рейки и цилиндрического червяка со стандартным исходны червяком.

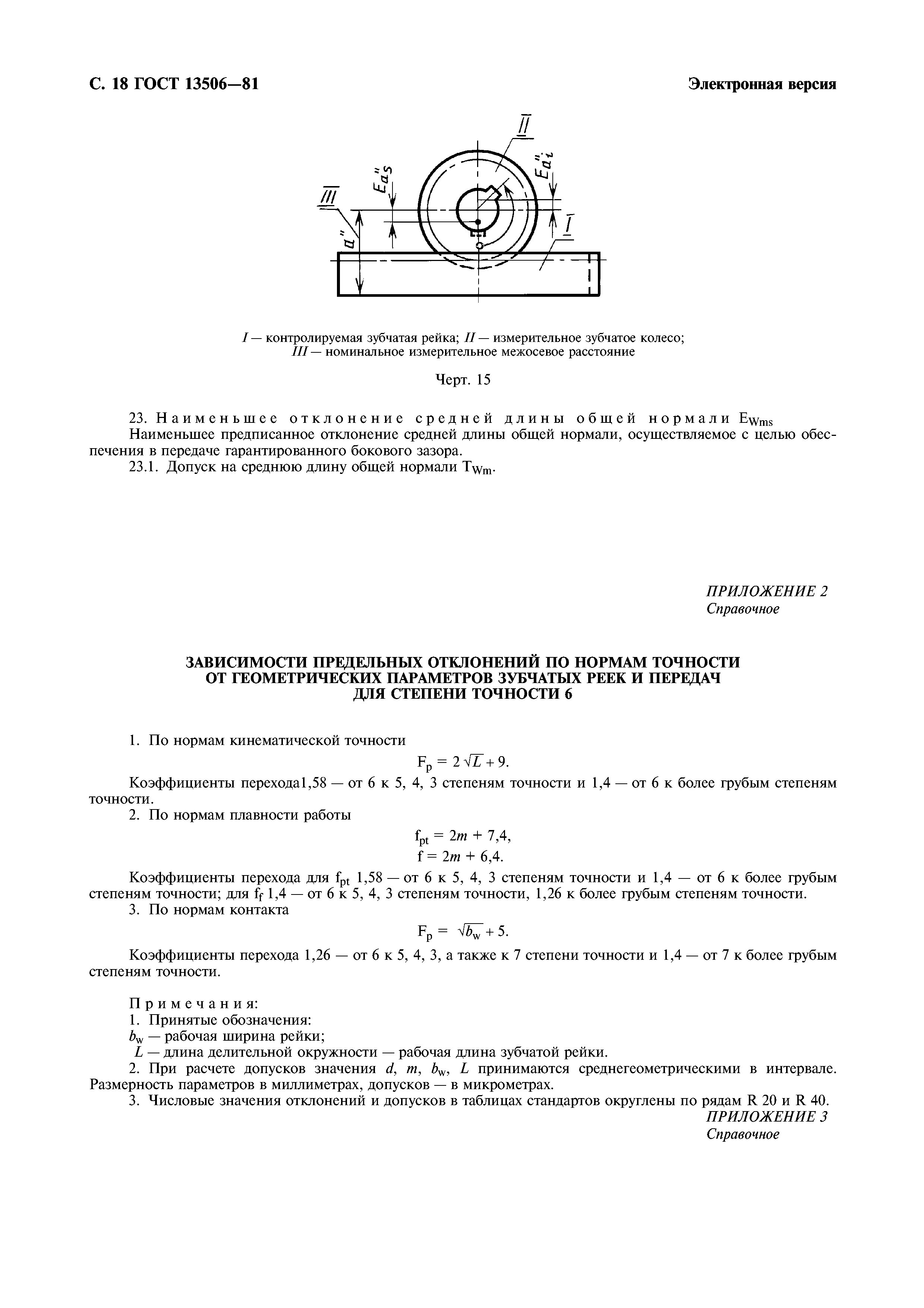

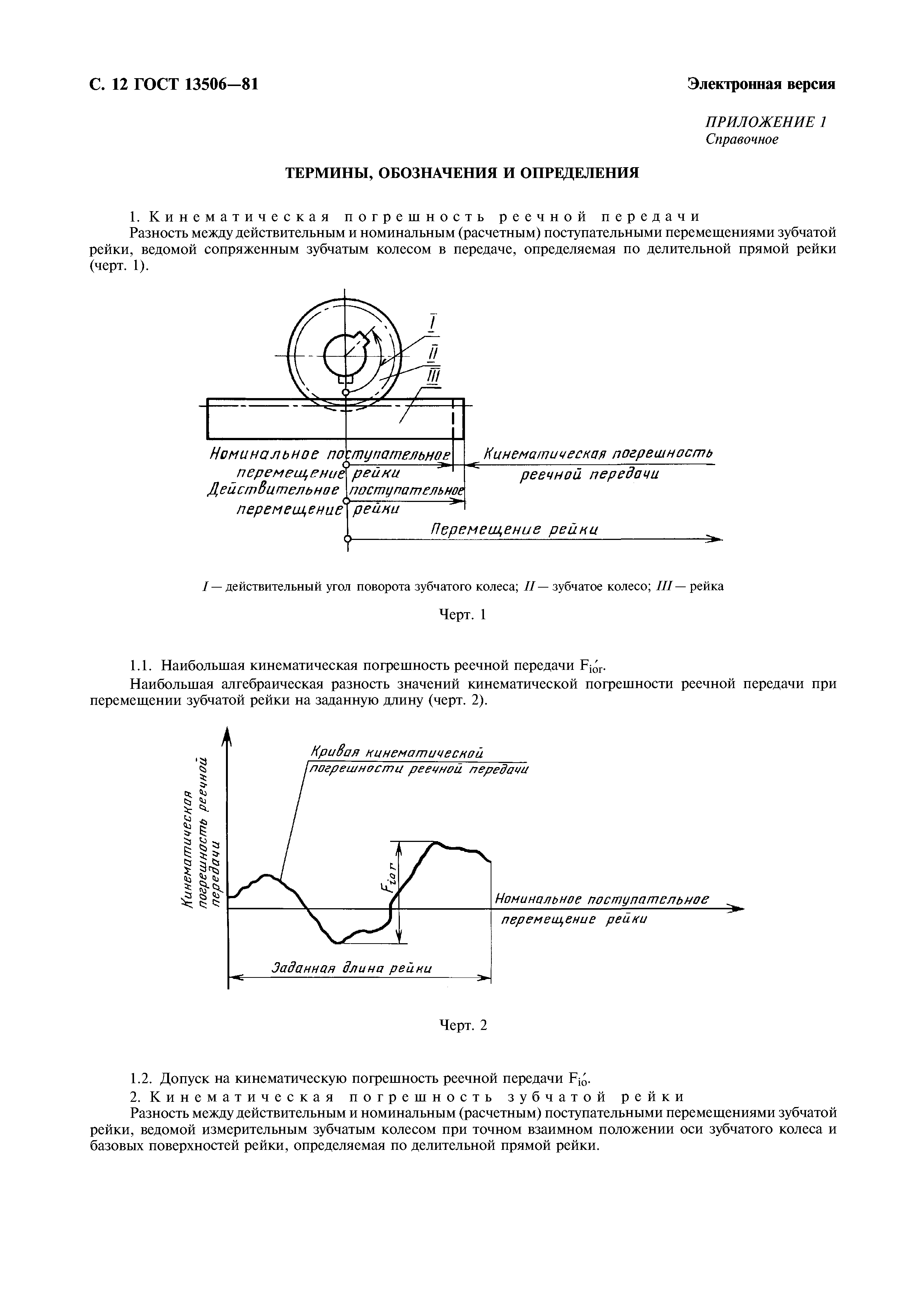

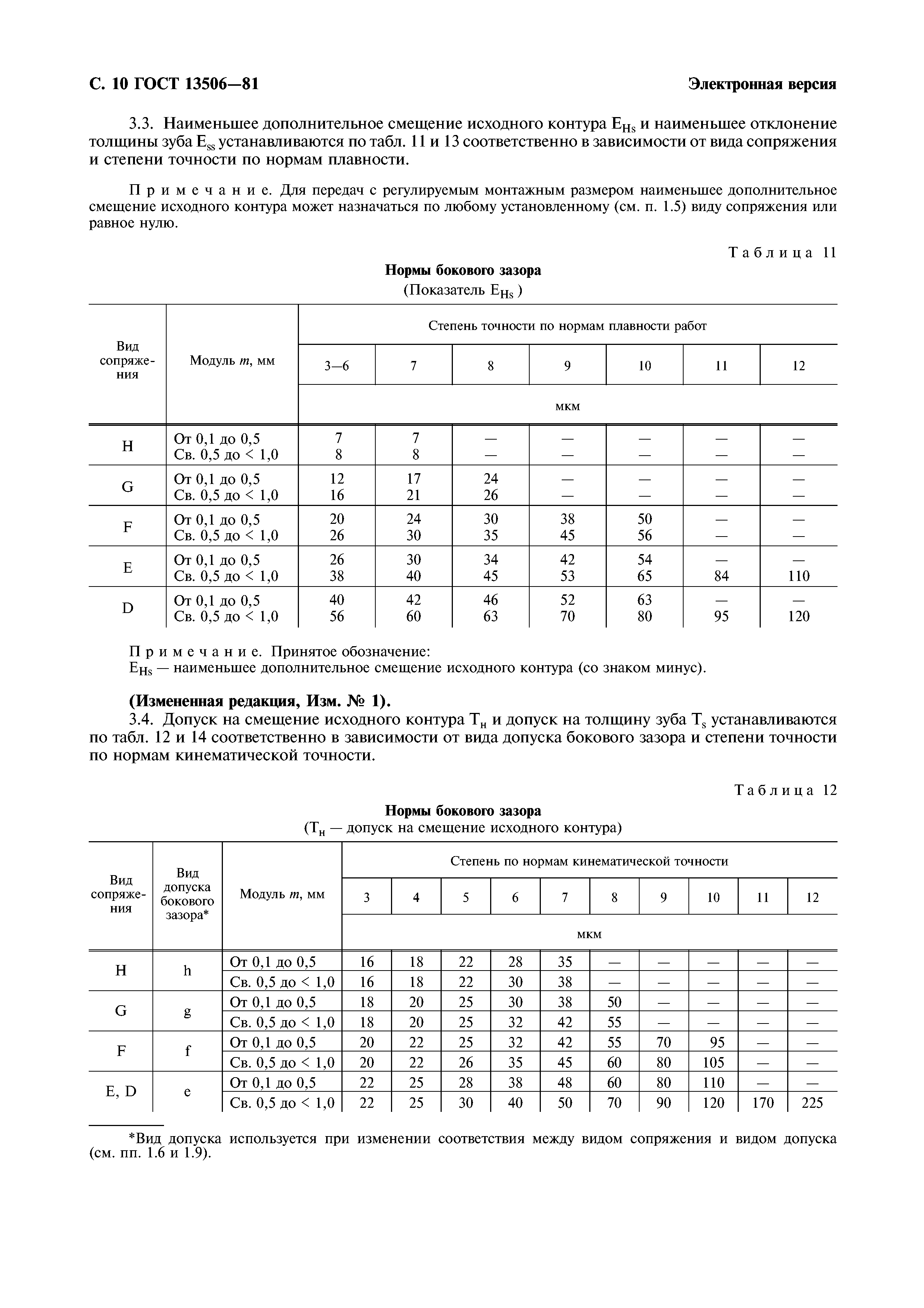

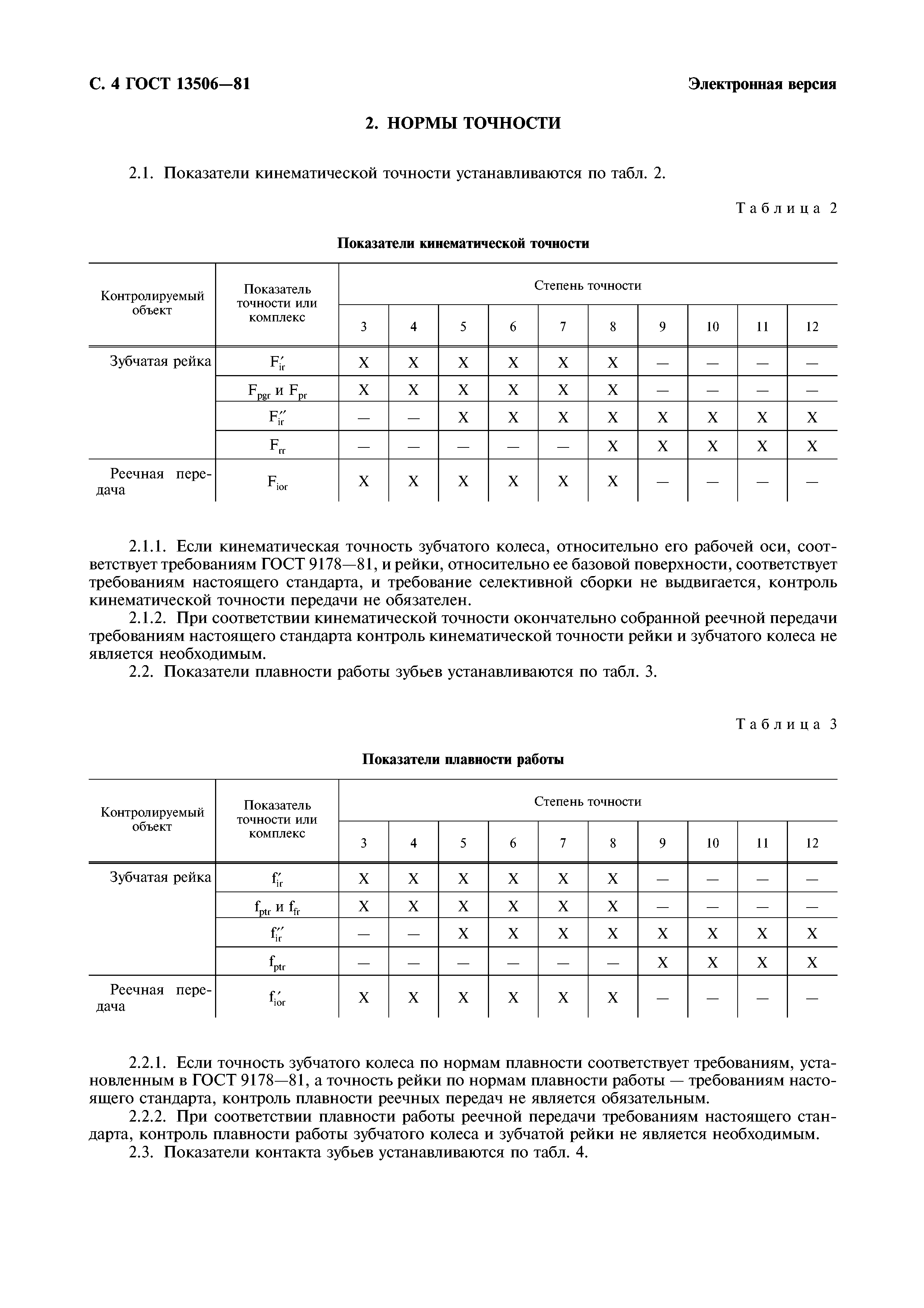

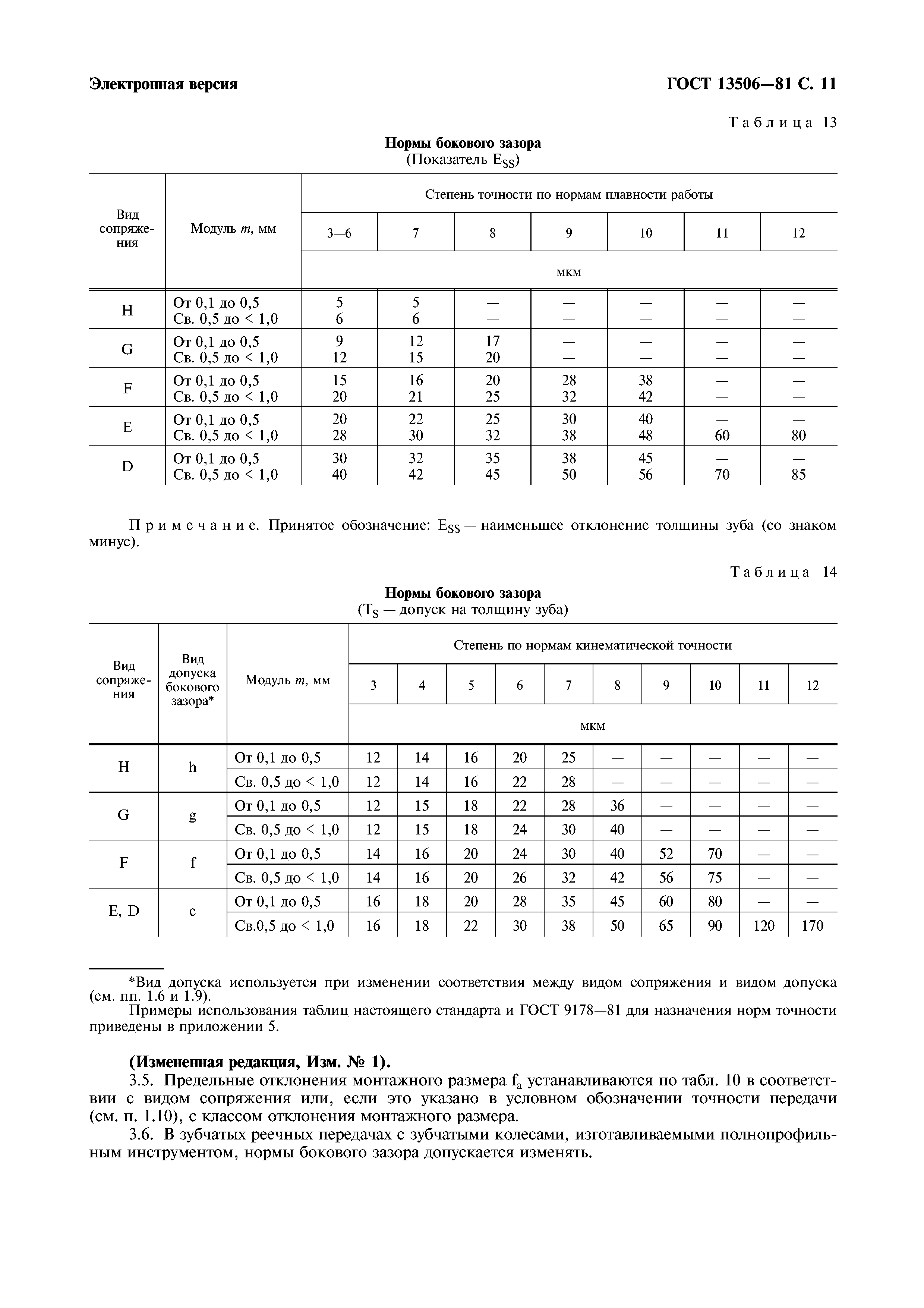

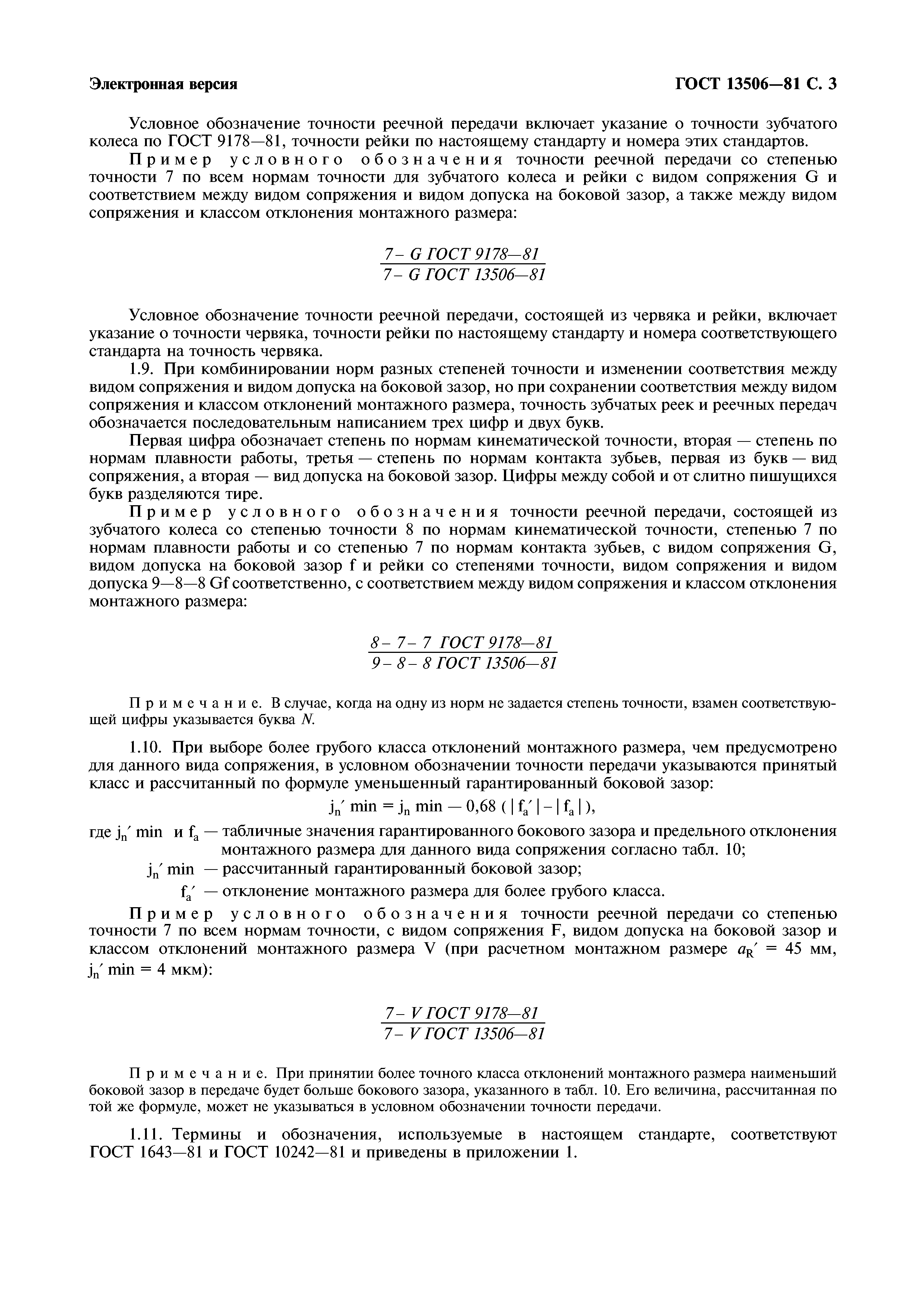

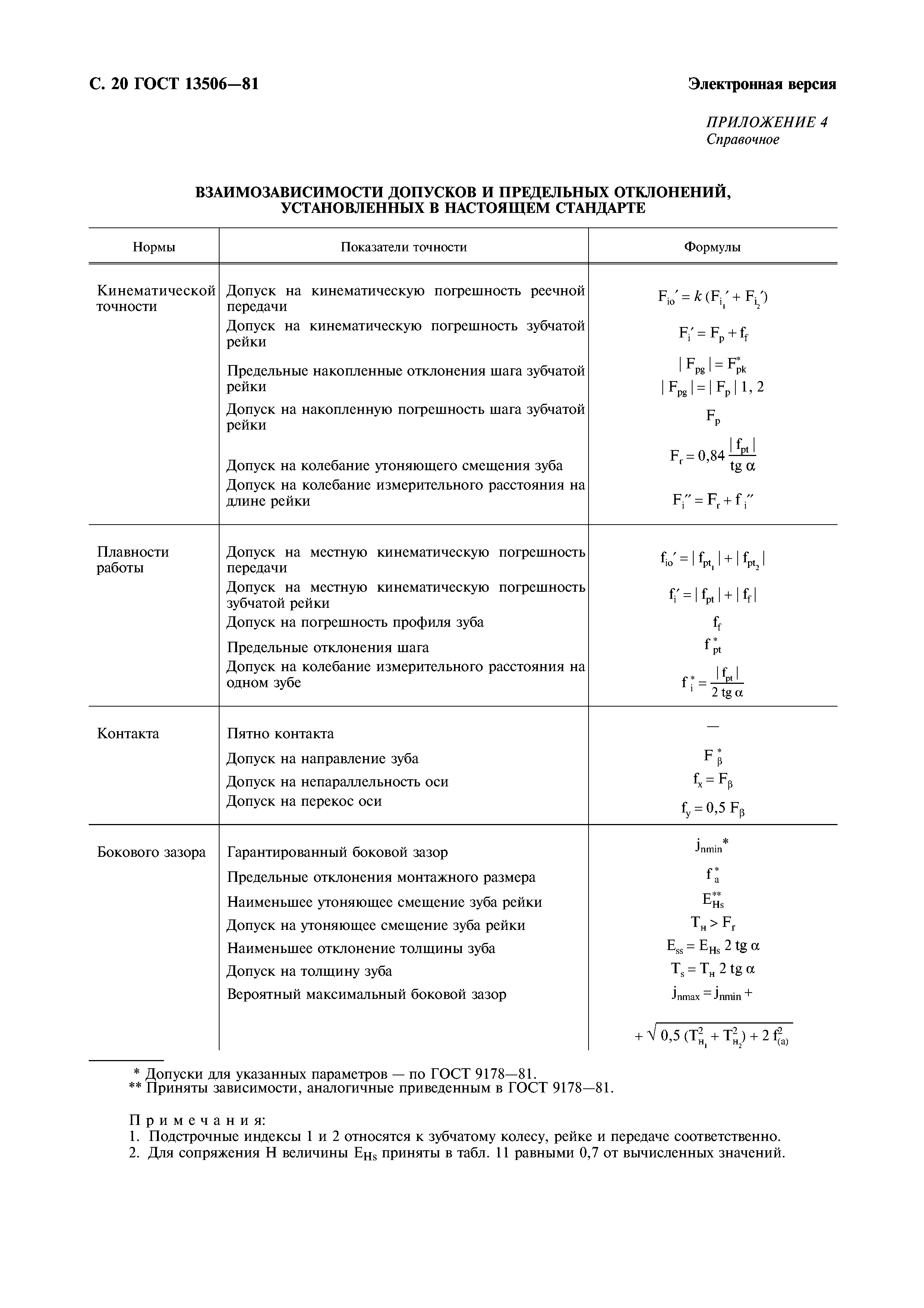

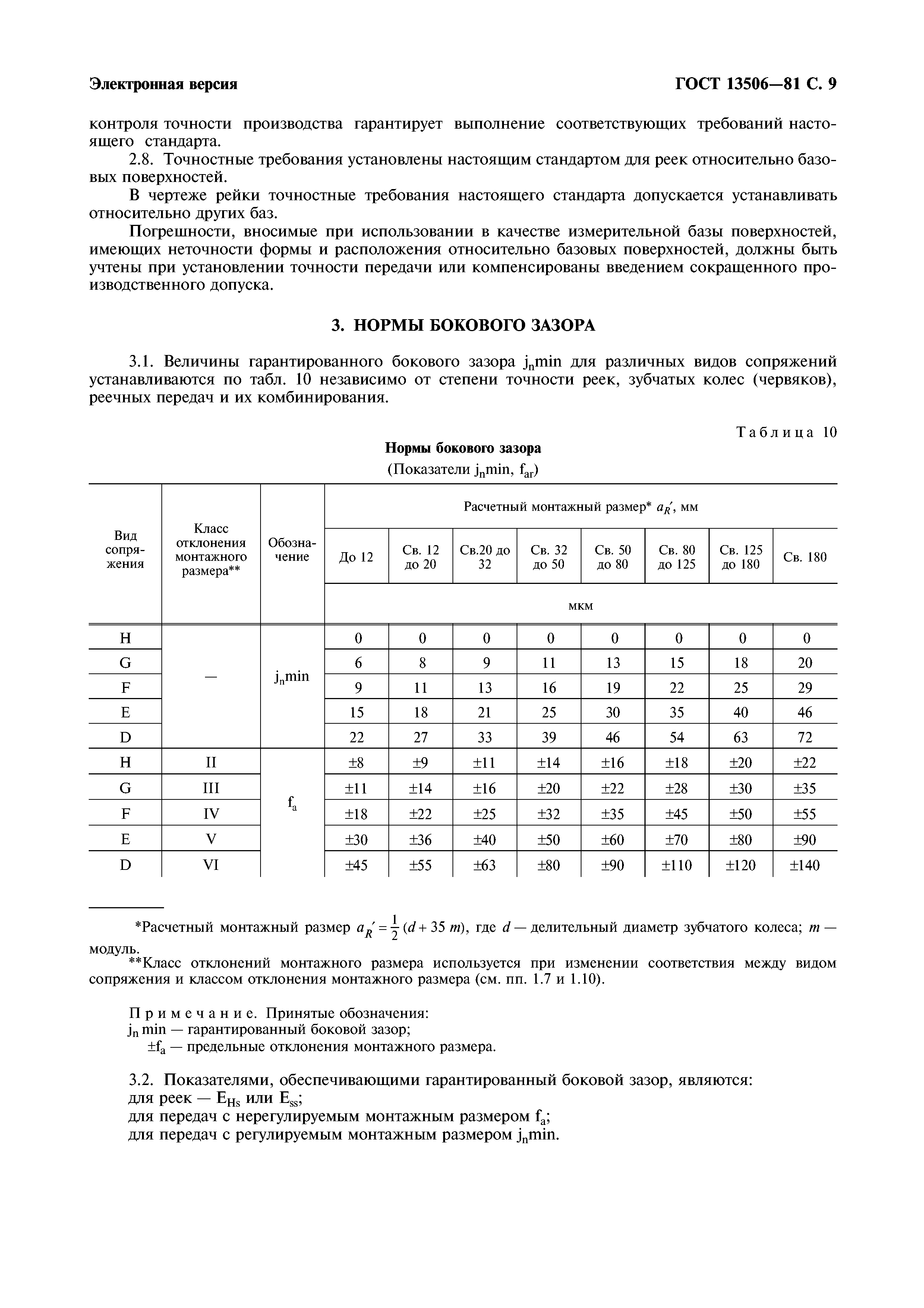

Оглавление:	1 Степени точности и виды сопряжений 2 Нормы точности 3 Нормы бокового зазора Приложение 1 Термины, обозначения и определения Приложение 2 Зависимости предельных отклонений по нормам течности от геометрических параметров зубчатых реек и передач для степени тчности 6 Приложение 3 Зависимости отклонений и допуко впо нормам бокового зазора Приложение 4 Взаимозависимости допусков и предельных отклонений, установленных в настоящем стандарте Приложение 5 Примеры использования таблиц настоящего стандарта и ГОСТ 9178-81 для назначения норм точности
Утверждён:	13.07.1981 Госстандарт СССР (USSR Gosstandart 3342)
Издан:	Издательство стандартов (1981 г. ) ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи
Заменяет собой:	ГОСТ 13506-68 «Передачи зубчатые реечные мелкомодульные. Допуски»
