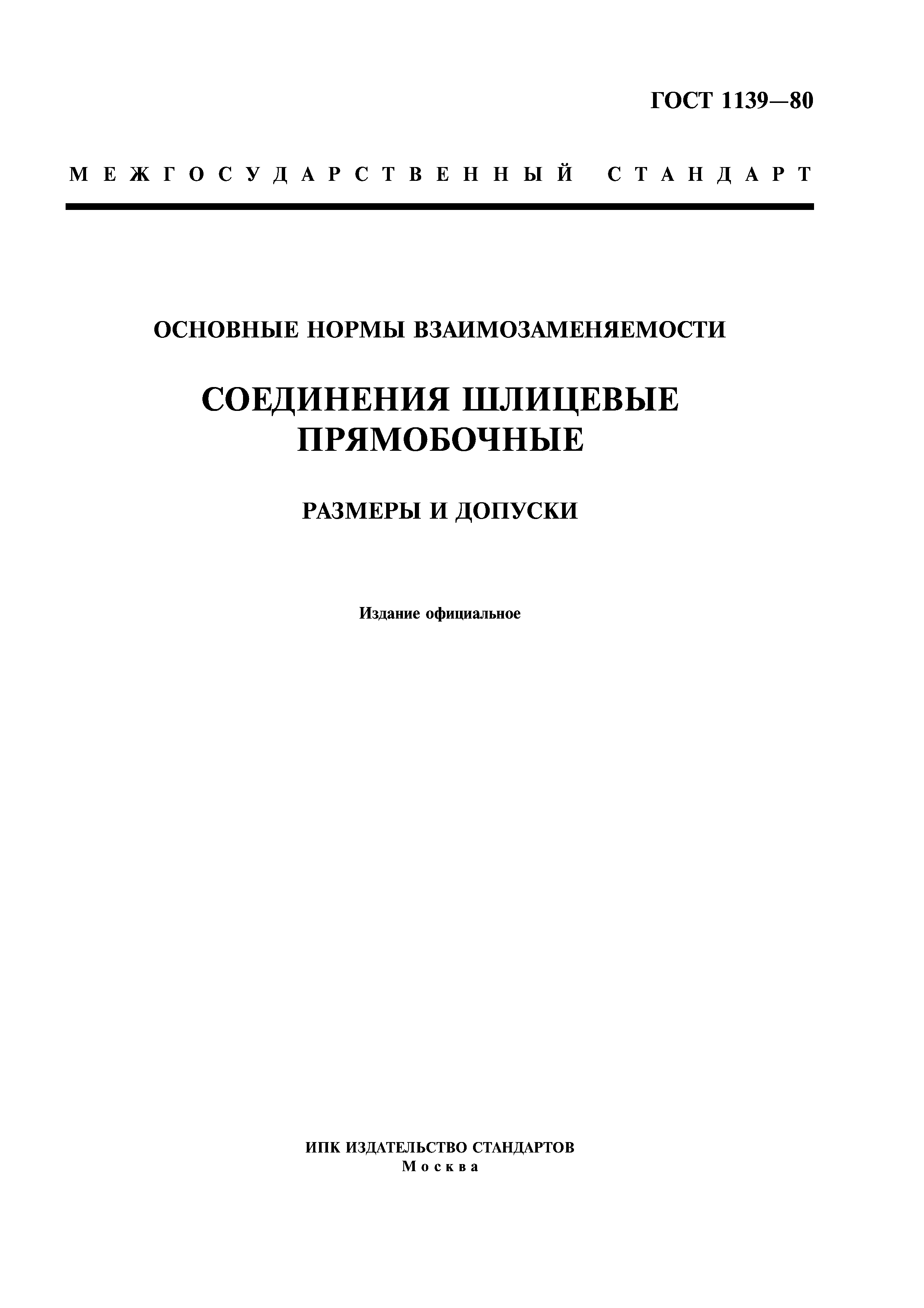

ГОСТ 1139-80

Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски

Обозначение:	ГОСТ 1139-80
Обозначение англ:	GOST 1139-80
Статус:	введен впервые
Название рус.:	Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски
Название англ.:	Basic norms of interchangeability. Straight-sided splines joints. Dimensions and tolerances
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982

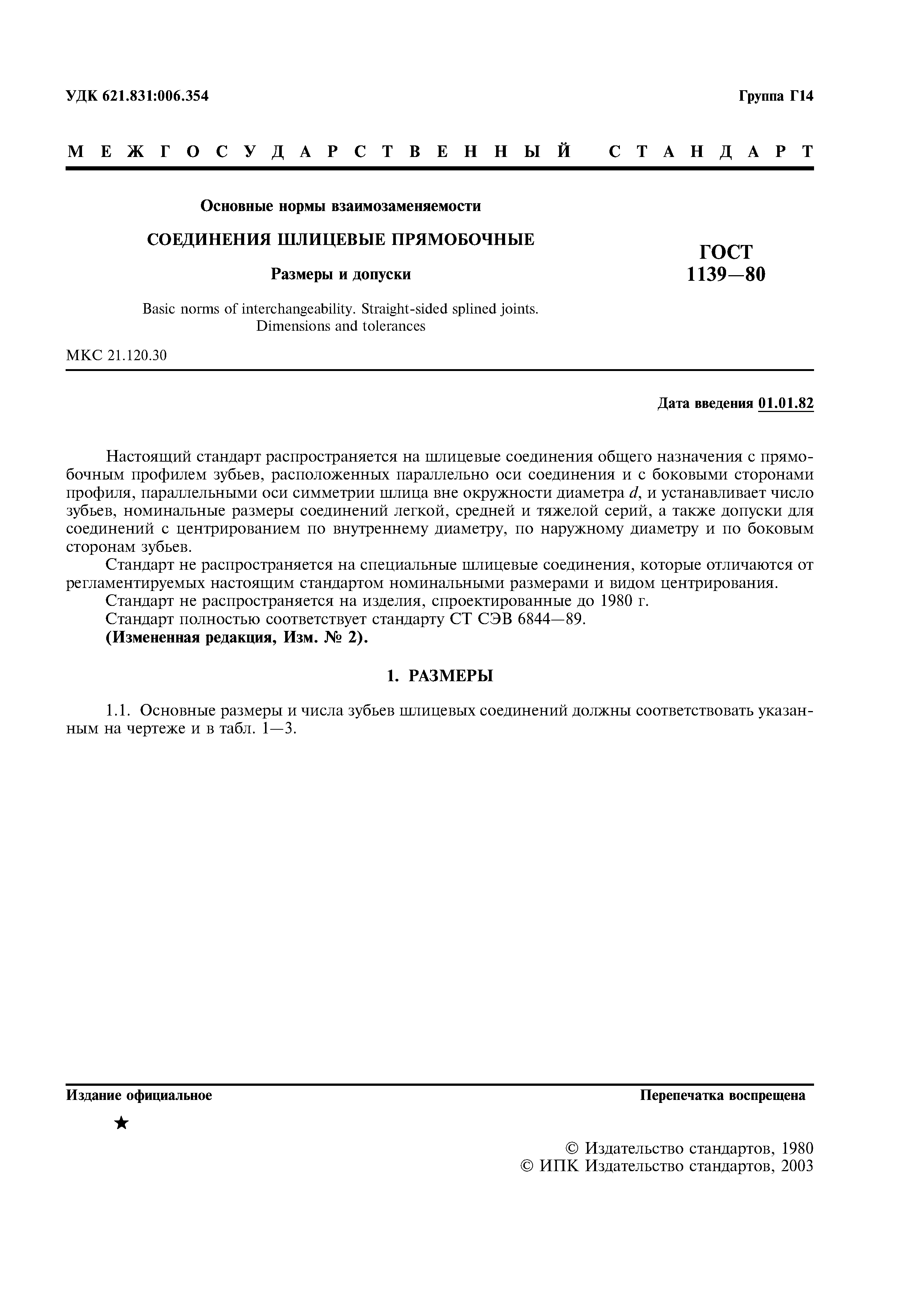

Область применения:	Стандарт распространяется на шлицевые соединения общего назначения с прямобочным профилем зубьев, расположенных параллельно оси соединения и с боковыми сторонами профиля, параллельными оси симметрии шлица вне окружности диаметра d, и устанавливает число зубьев, номинальные размеры соединения легкой, средней и тяжелой серий, а также допуски для соединений с центрированием по внутреннему диаметру, по наружному диаметру и по боковым сторонам зубьев. Стандарт не распространяется на специальные соединения, которые отличаются от регламентируемых стандартом номинальными размерами и видом центрирования. Стандарт не распространяется на изделия, спроектированные до 1980 г.

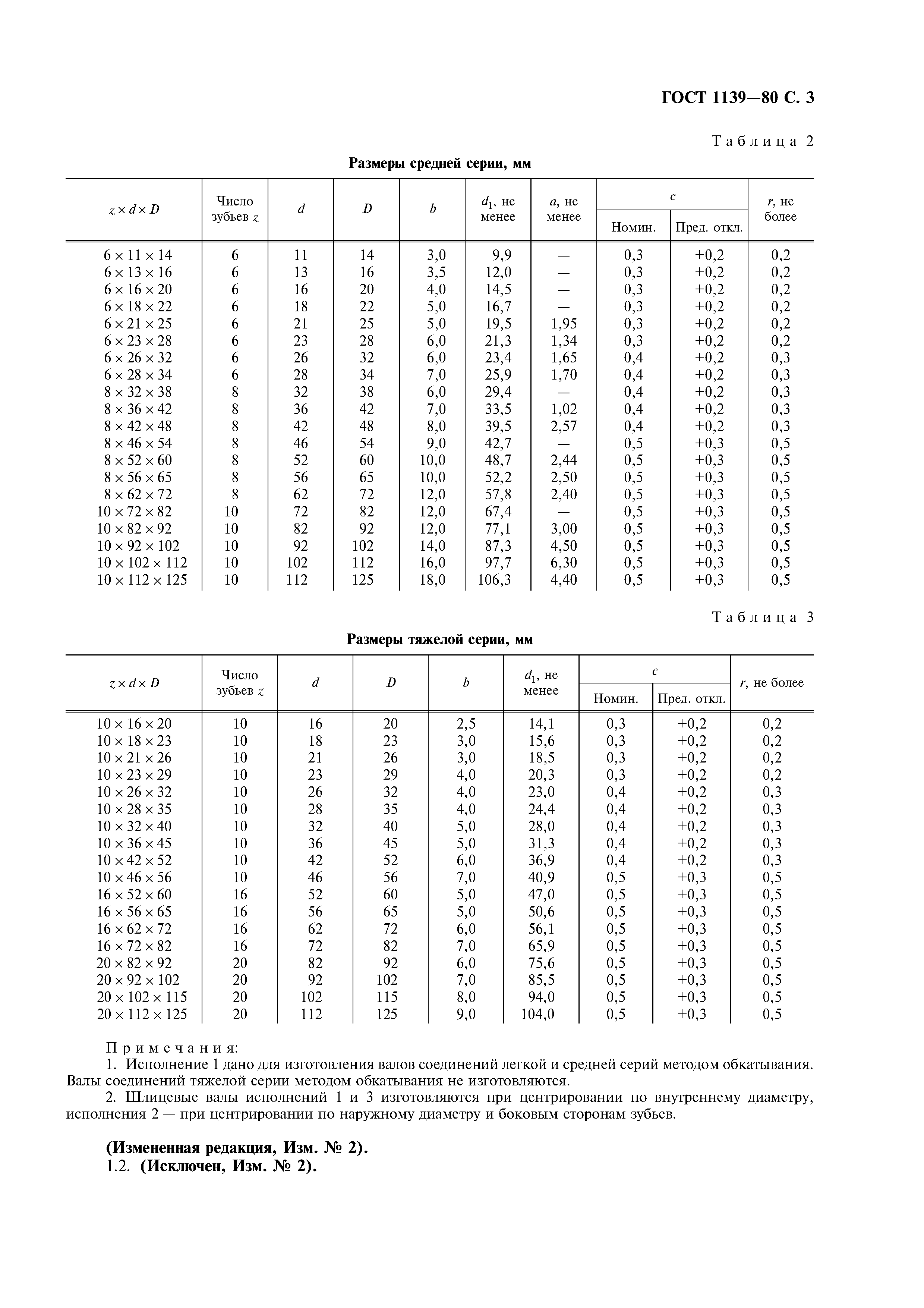

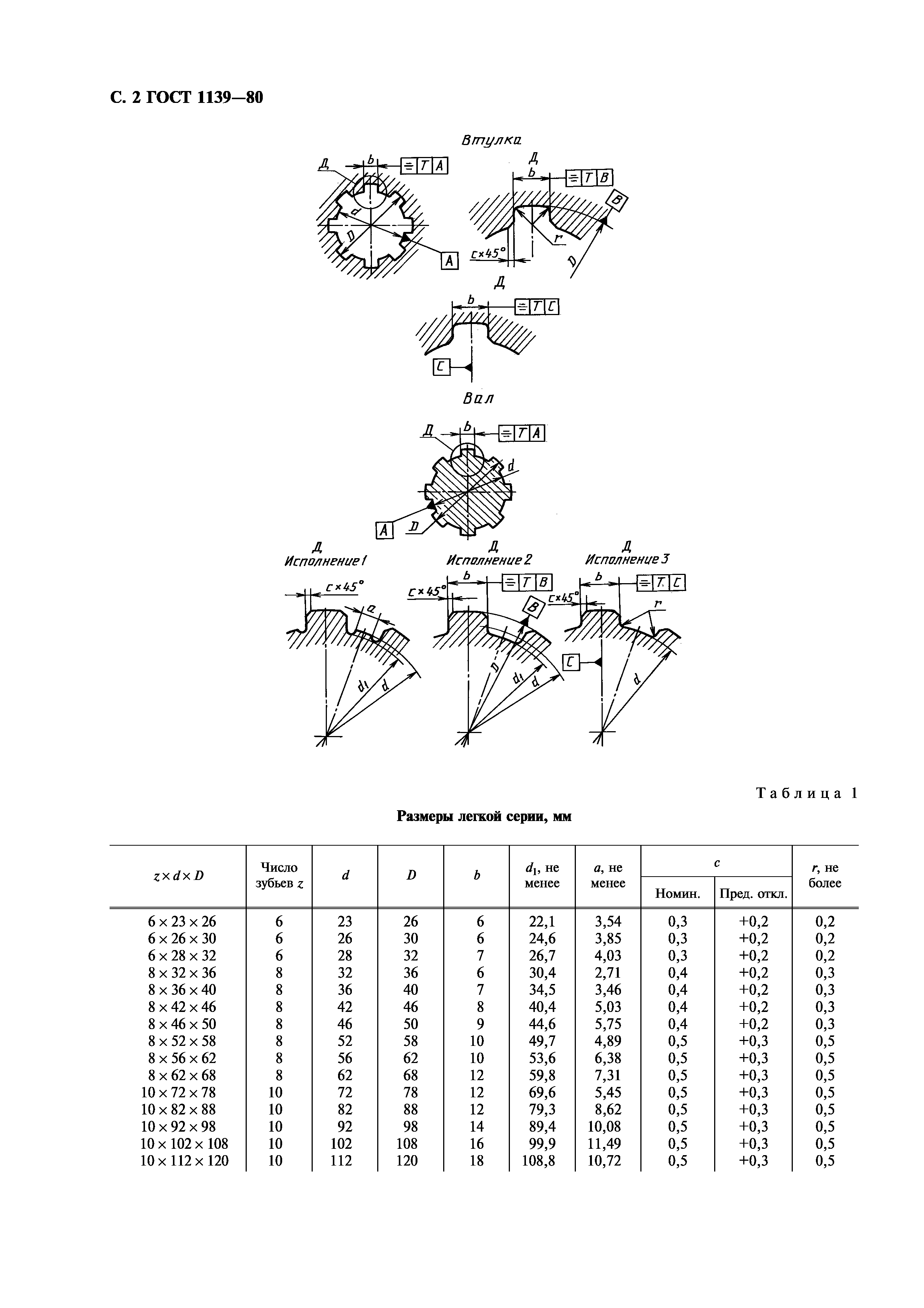

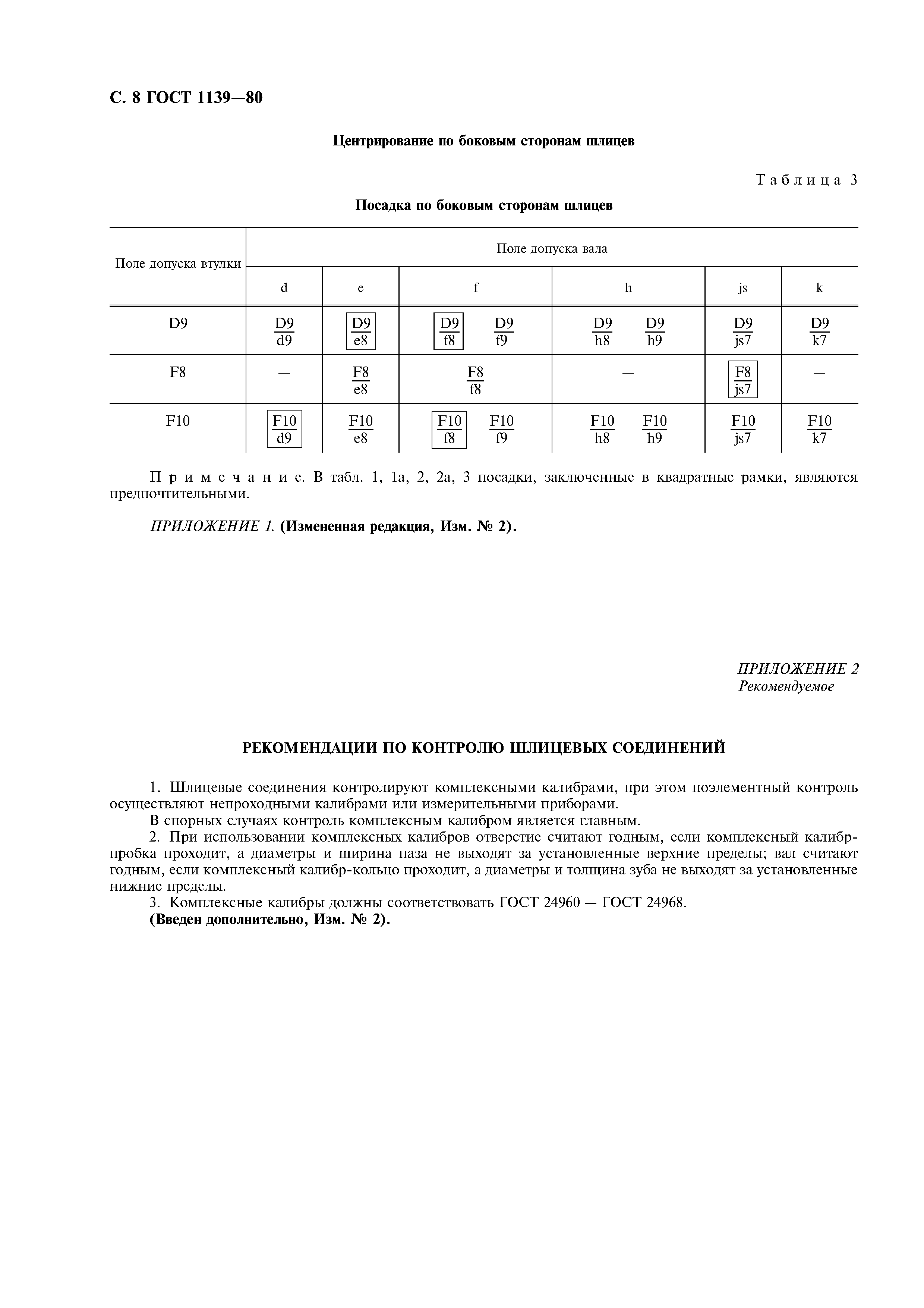

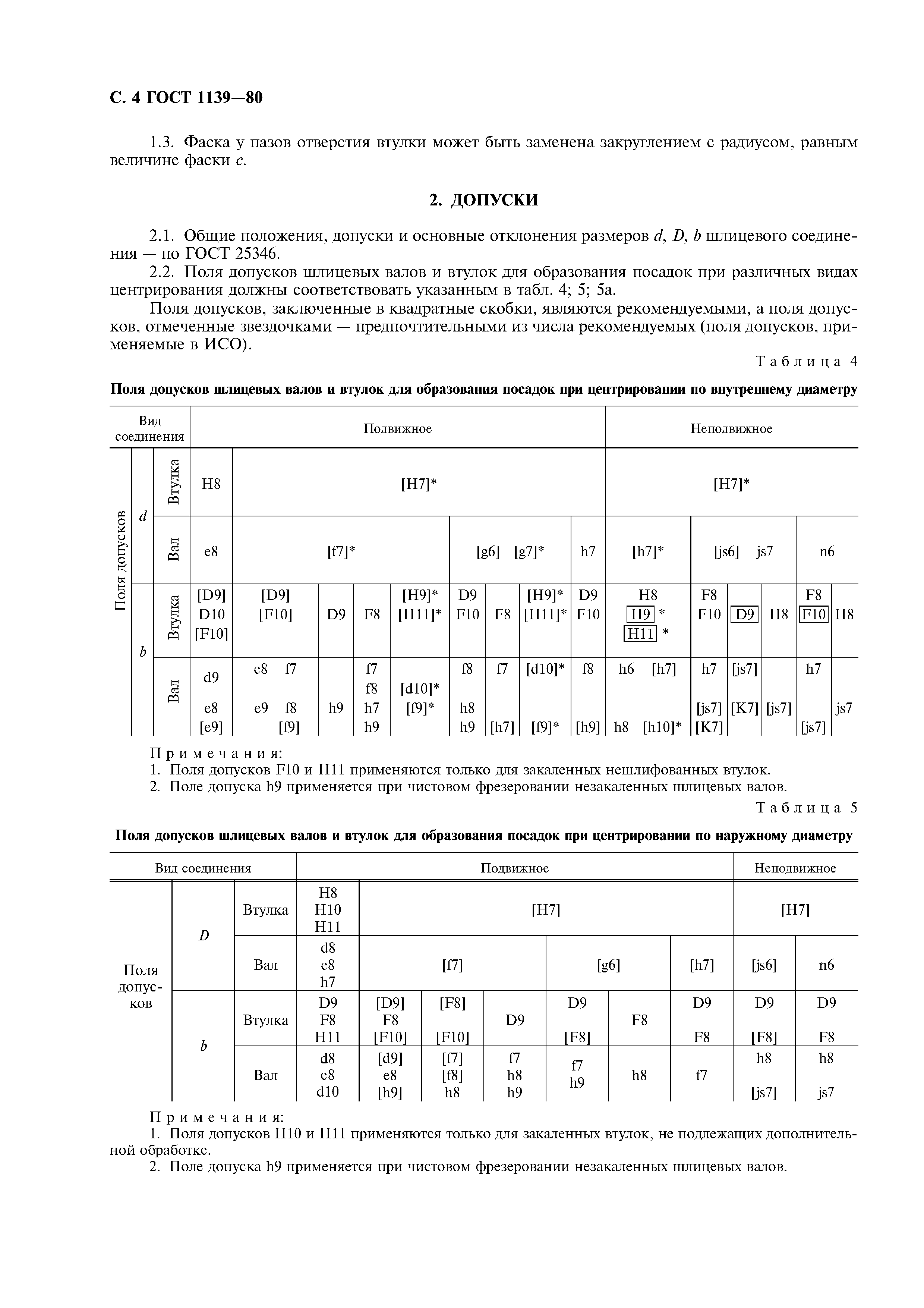

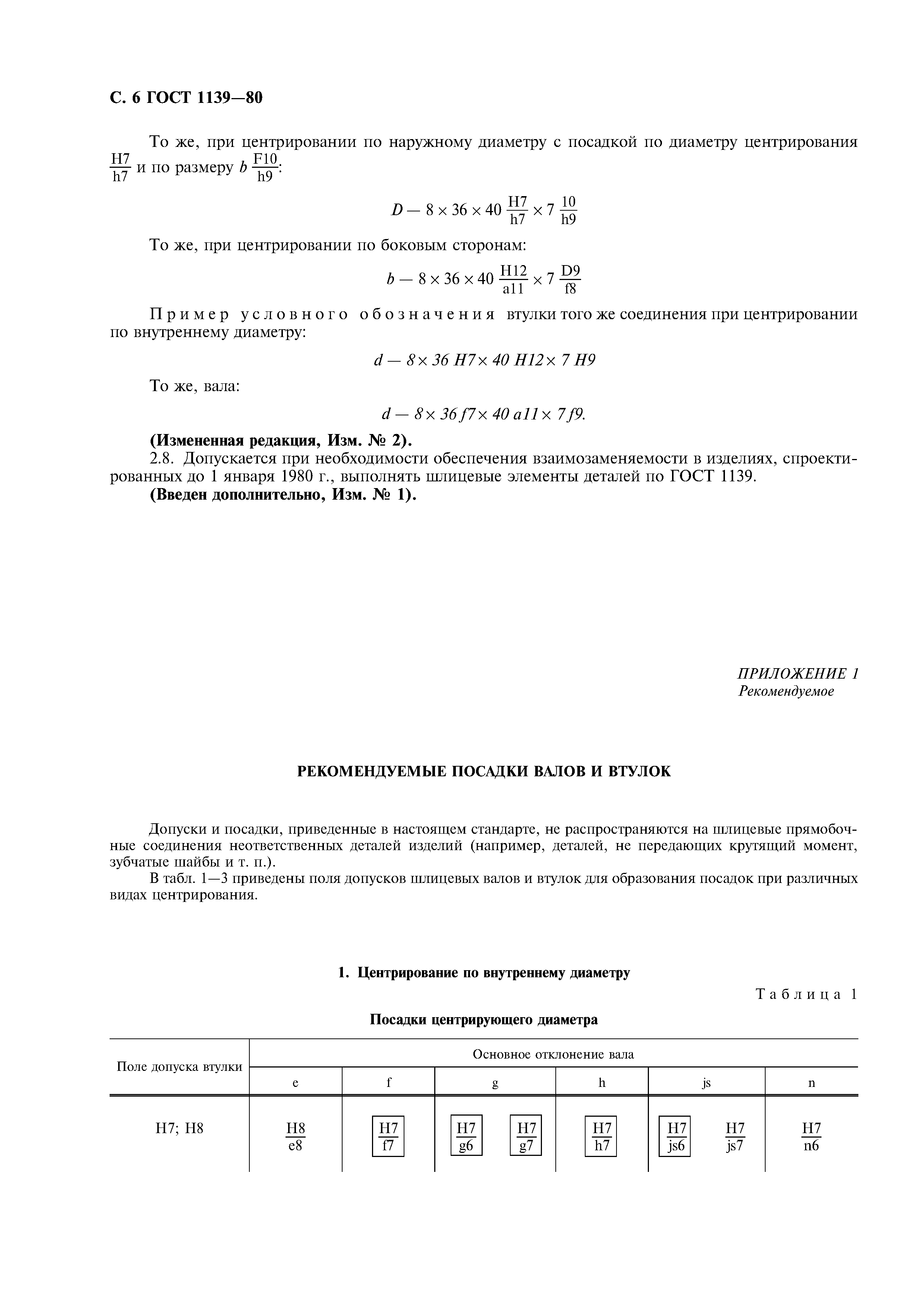

Оглавление:	1 Размеры 2 Допуски Приложение 1 (рекомендуемое) Рекомендуемые посадки валов и втулок Приложение 2 (рекомендуемое) Рекомендации по контролю шлицевых соединений

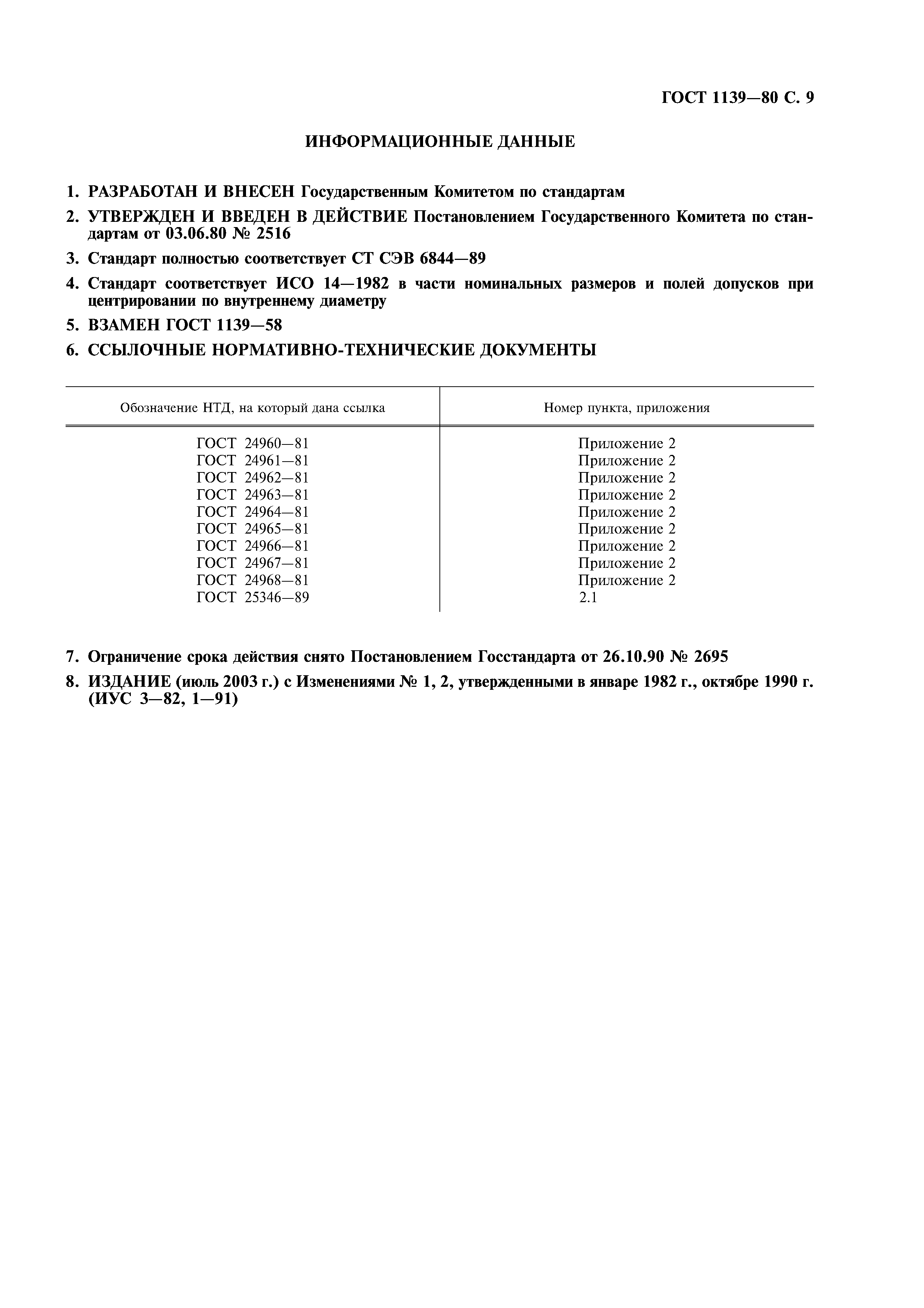

Разработан:	Государственный комитет по стандартам
Утверждён:	03.06.1980 Государственный комитет по стандартам (2516)
Издан:	Издательство стандартов (1980 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы
Список изменений:	Поправка от 01.09.2011 (ИУС 9-2011) № 2 от 01.01.1992 (ИУС 1-91)
Нормативные ссылки:	ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 1139-58 «Соединения зубчатые (шлицевые) прямобочные. Размеры, допуски и посадки» ГОСТ 24960-81 «Калибры комплексные для контроля шлицевых прямобочных соединений. Виды, основные размеры» ГОСТ 24961-81 «Пробки листовые двусторонние диаметром от 14 до 98 мм. Конструкция и размеры» ГОСТ 24962-81 «Пробки проходные неполные диаметром от 1О2 до 125 мм. Конструкция и размеры» ГОСТ 24963-81 «Пробки непроходные неполные диаметром от 1О2 до 125 мм. Конструкция и размеры» ГОСТ 24964-81 «Скобы непроходные для контроля внутреннего диаметра шлицевых валов с прямобочным профилем при центрировании по D или b. Конструкция и размеры» ГОСТ 24965-81 «Скобы двусторонние для контроля внутреннего диаметра шлицевых валов с прямобочным профилем при центрировании по d. Конструкция и размеры» ГОСТ 24966-81 «Скобы двусторонние для контроля толщины зубьев шлицевых валов с прямобочным профилем. Конструкция и размеры» ГОСТ 24967-81 «Калибры пазовые для размеров до 3 мм. Конструкция и размеры» ГОСТ 24968-81 «Калибры пазовые для размеров свыше 3 до 18 мм. Конструкция и размеры»

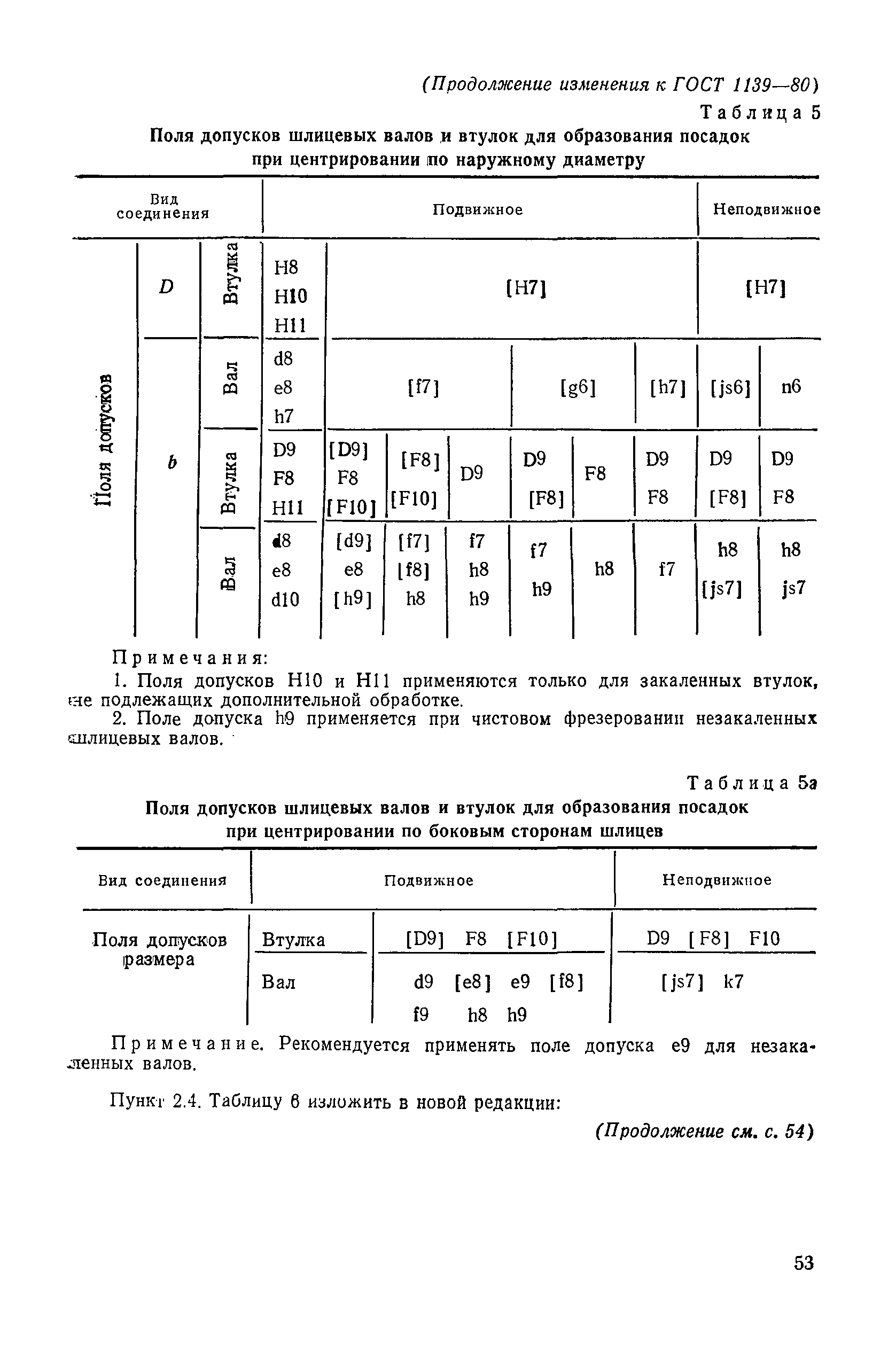

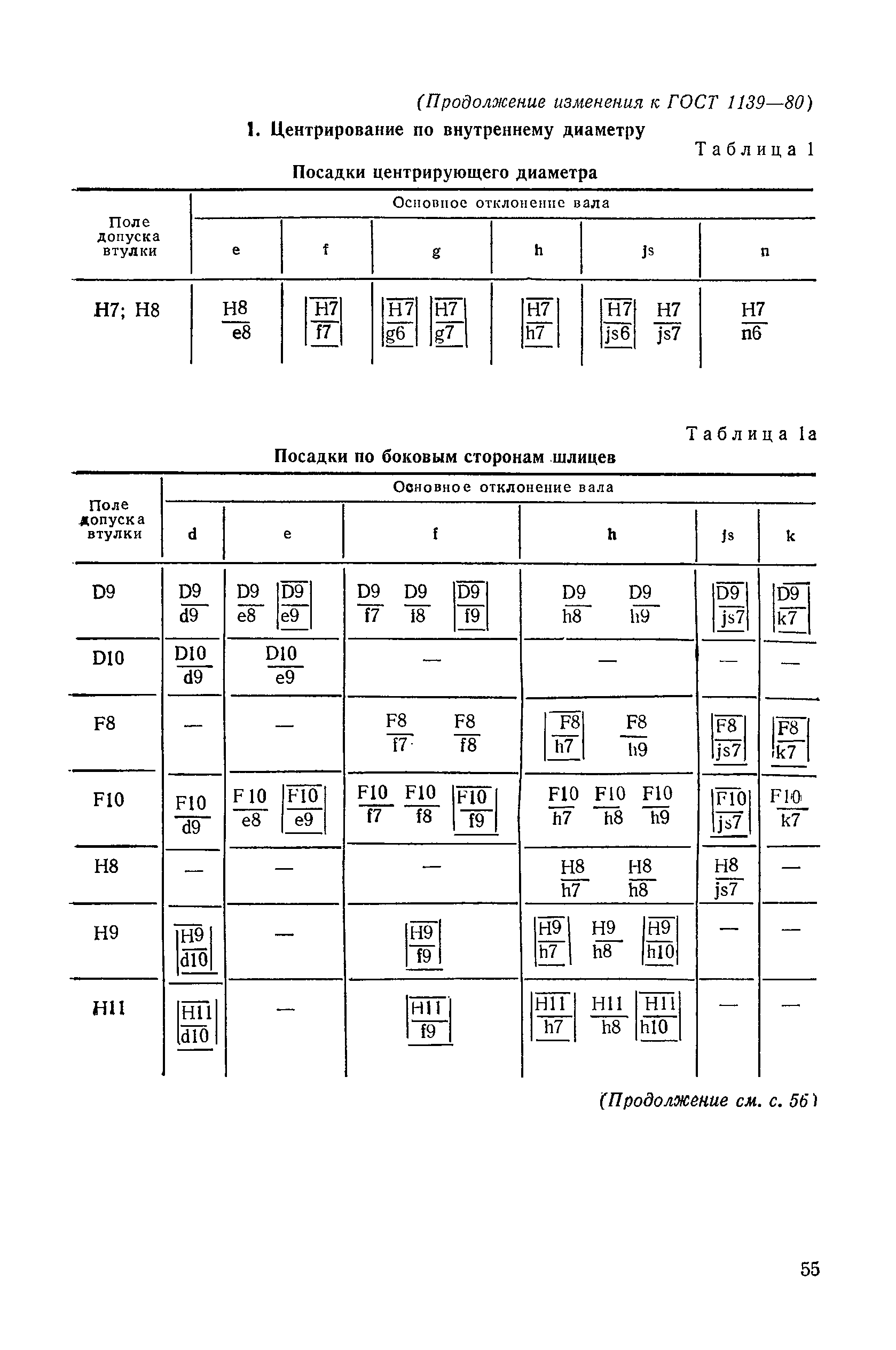

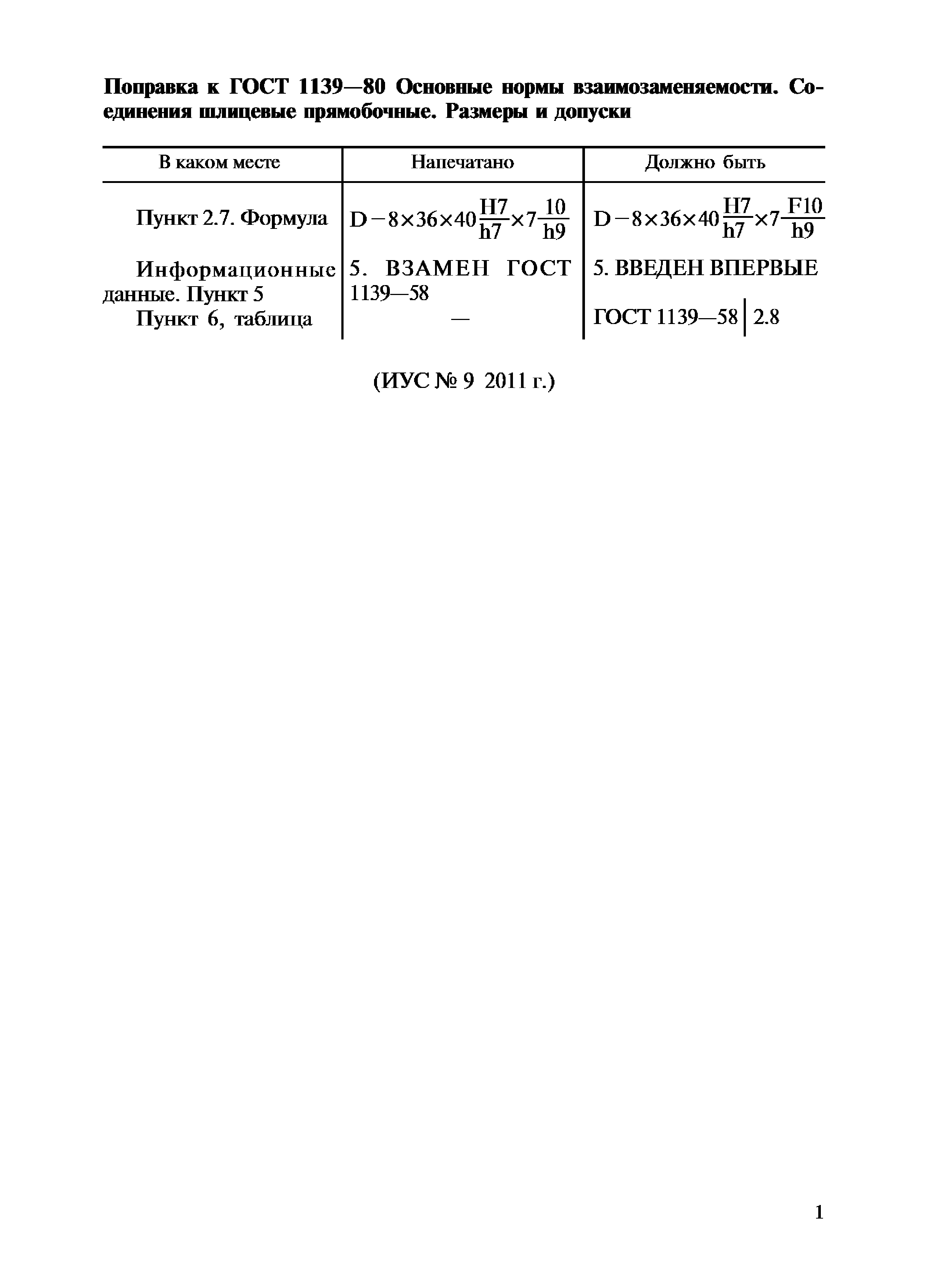

Текстовое изменение Поправка от 01.09.2011

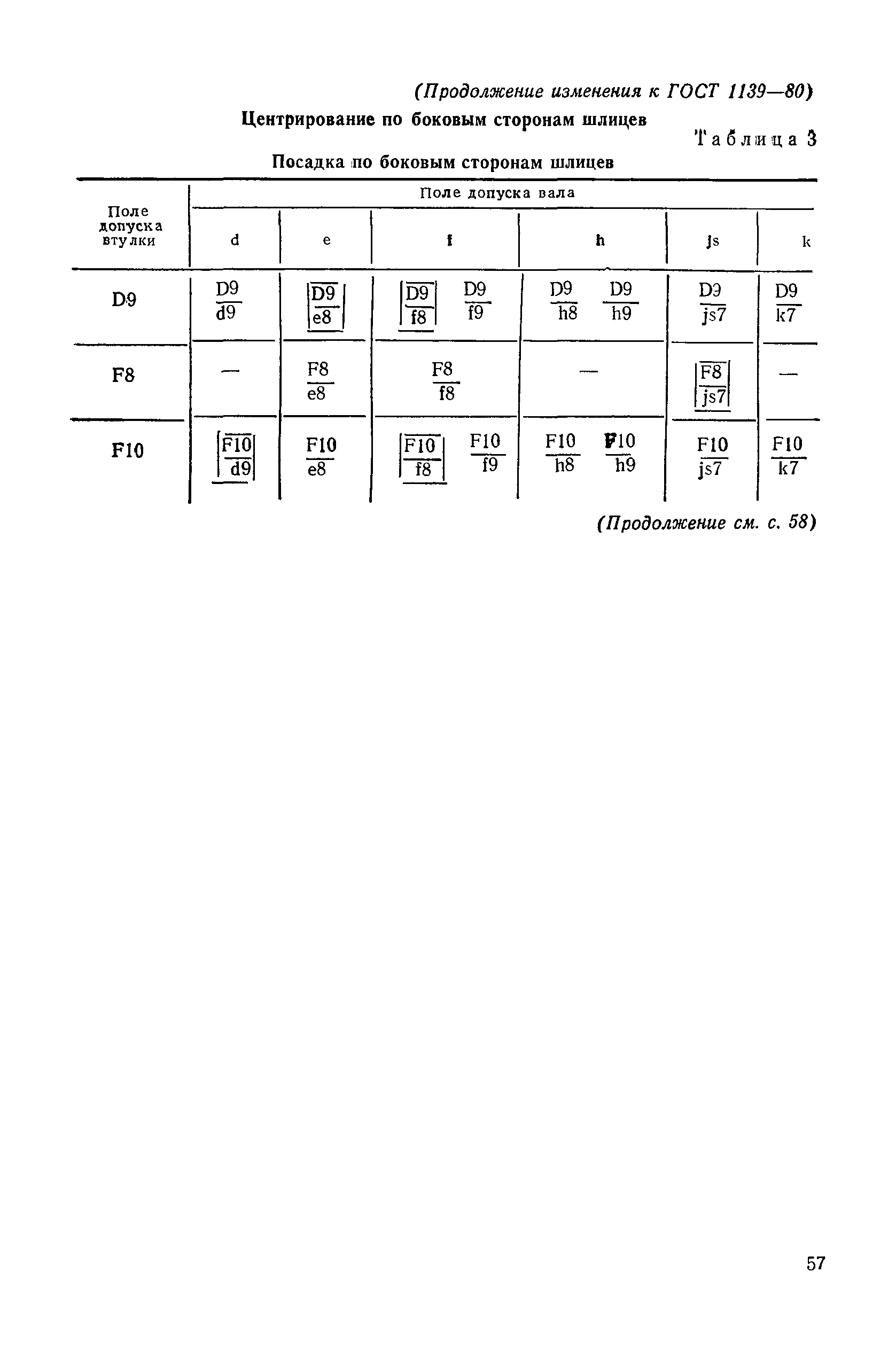

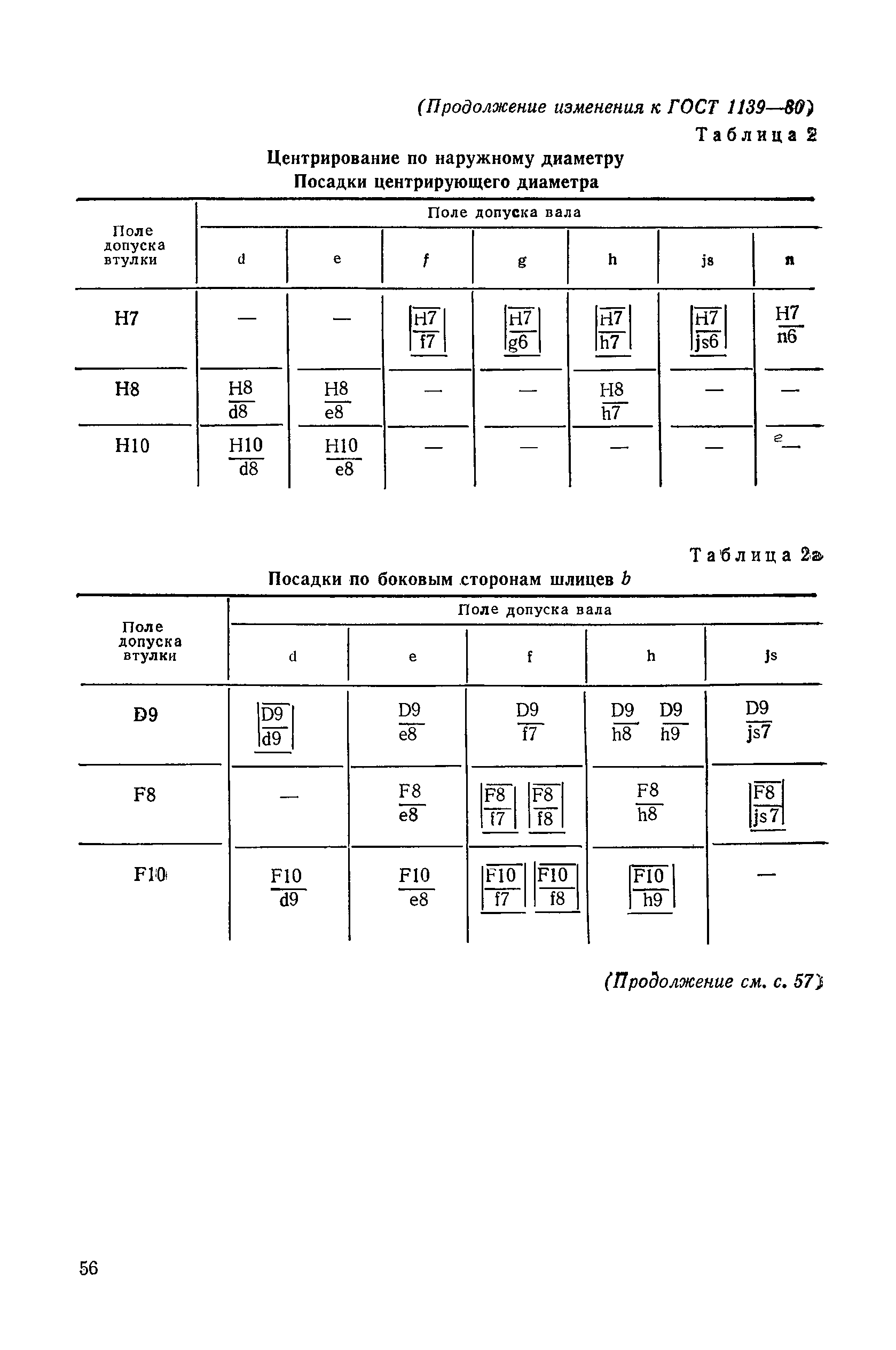

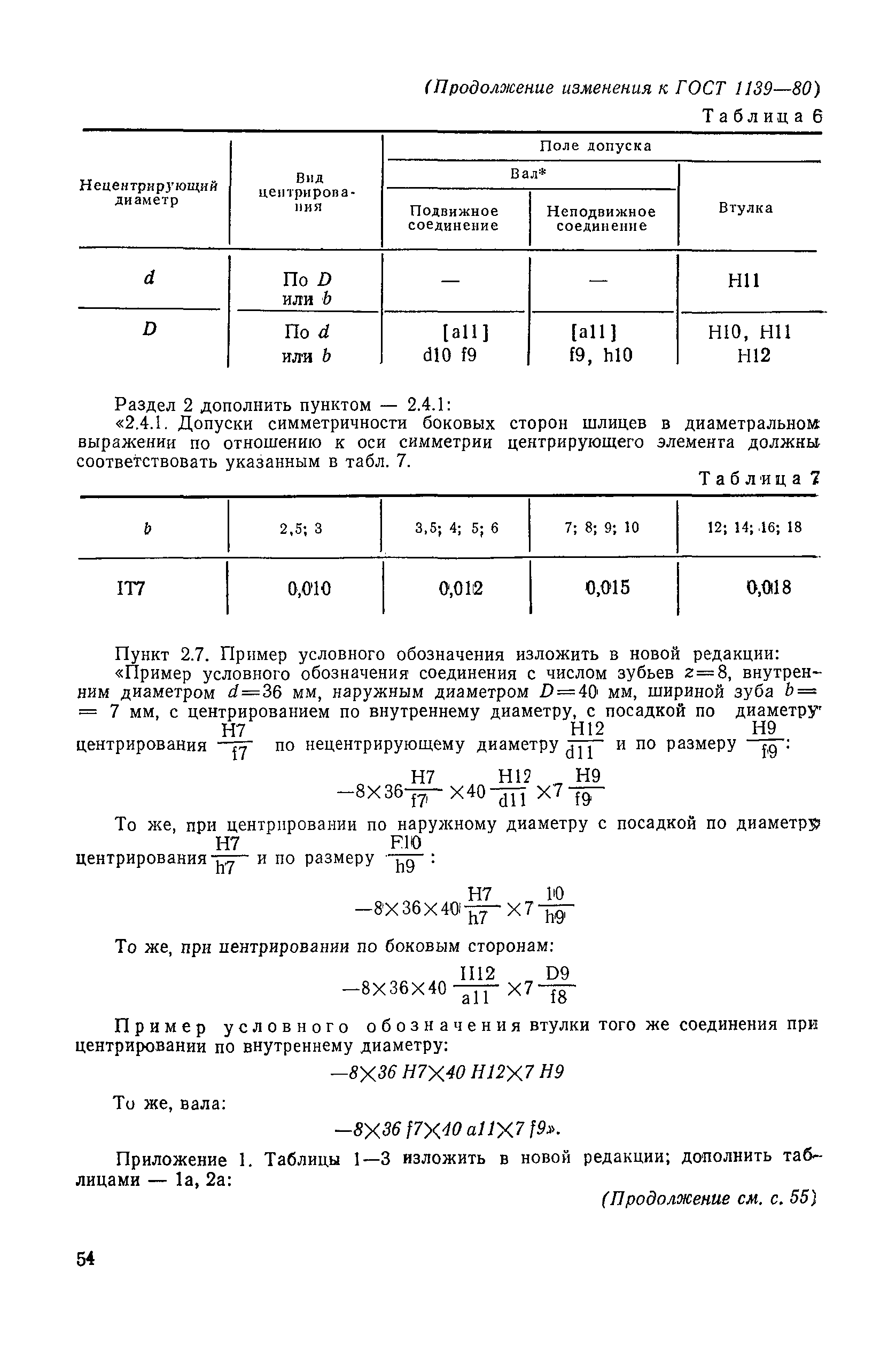

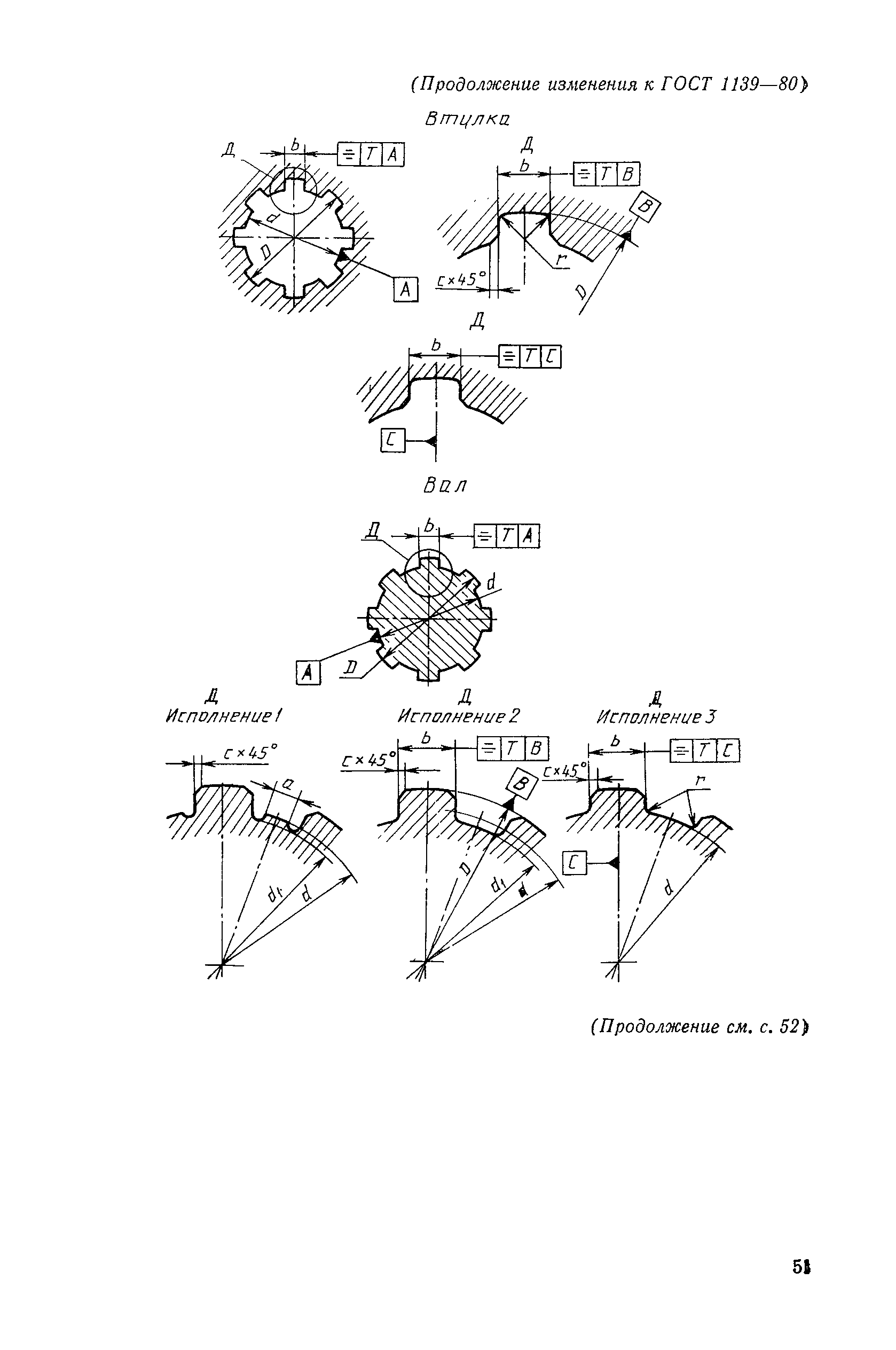

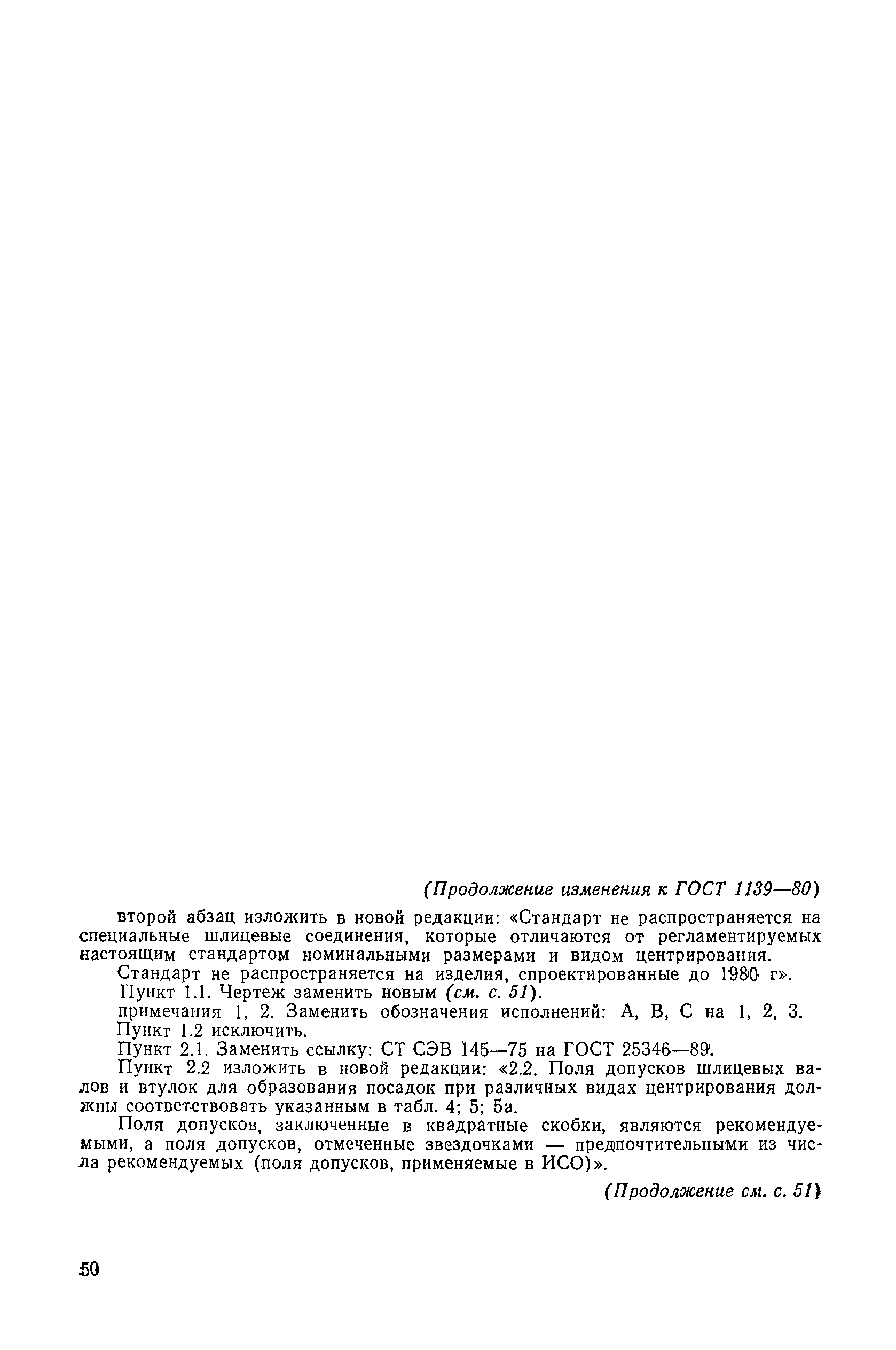

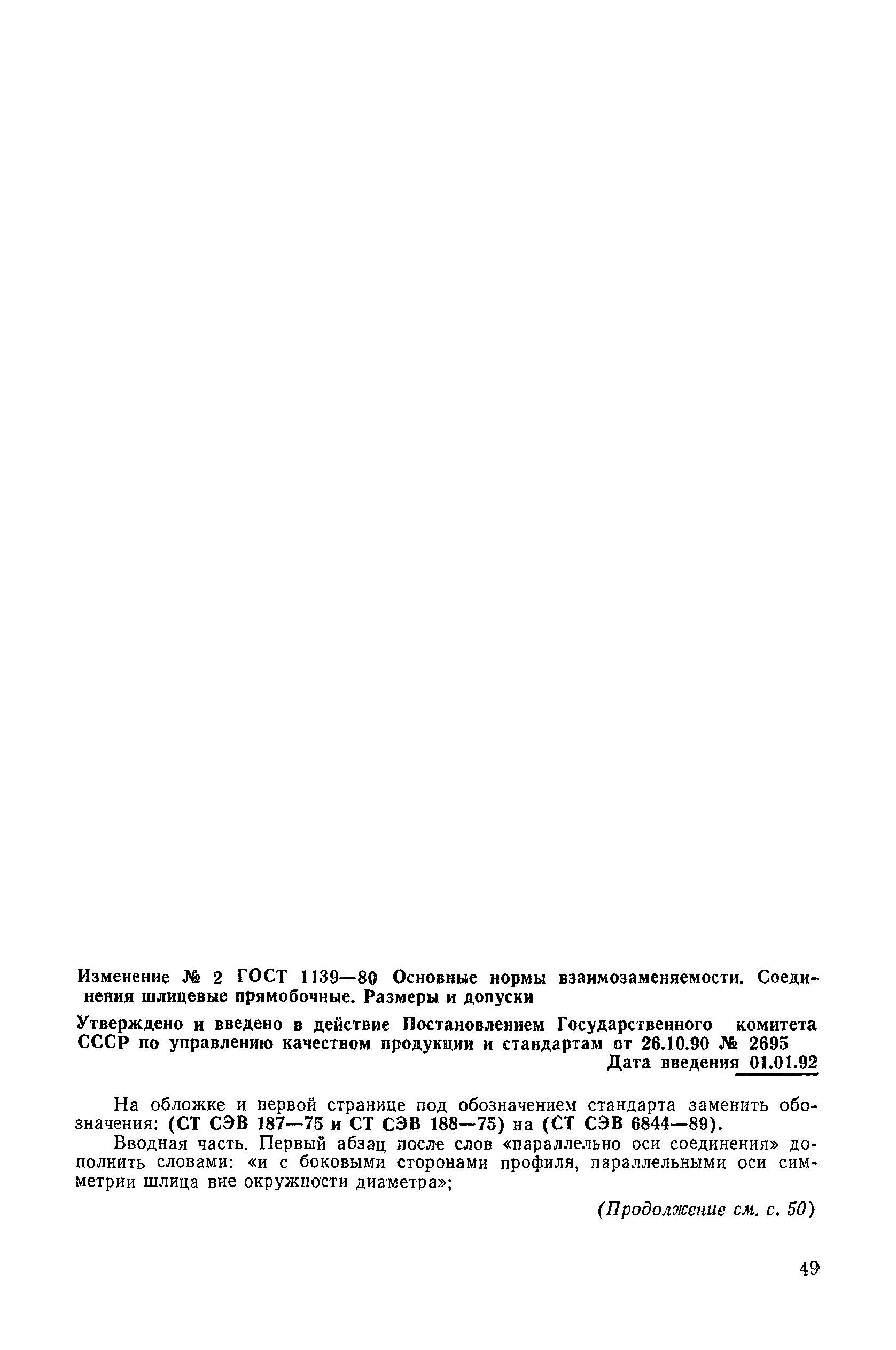

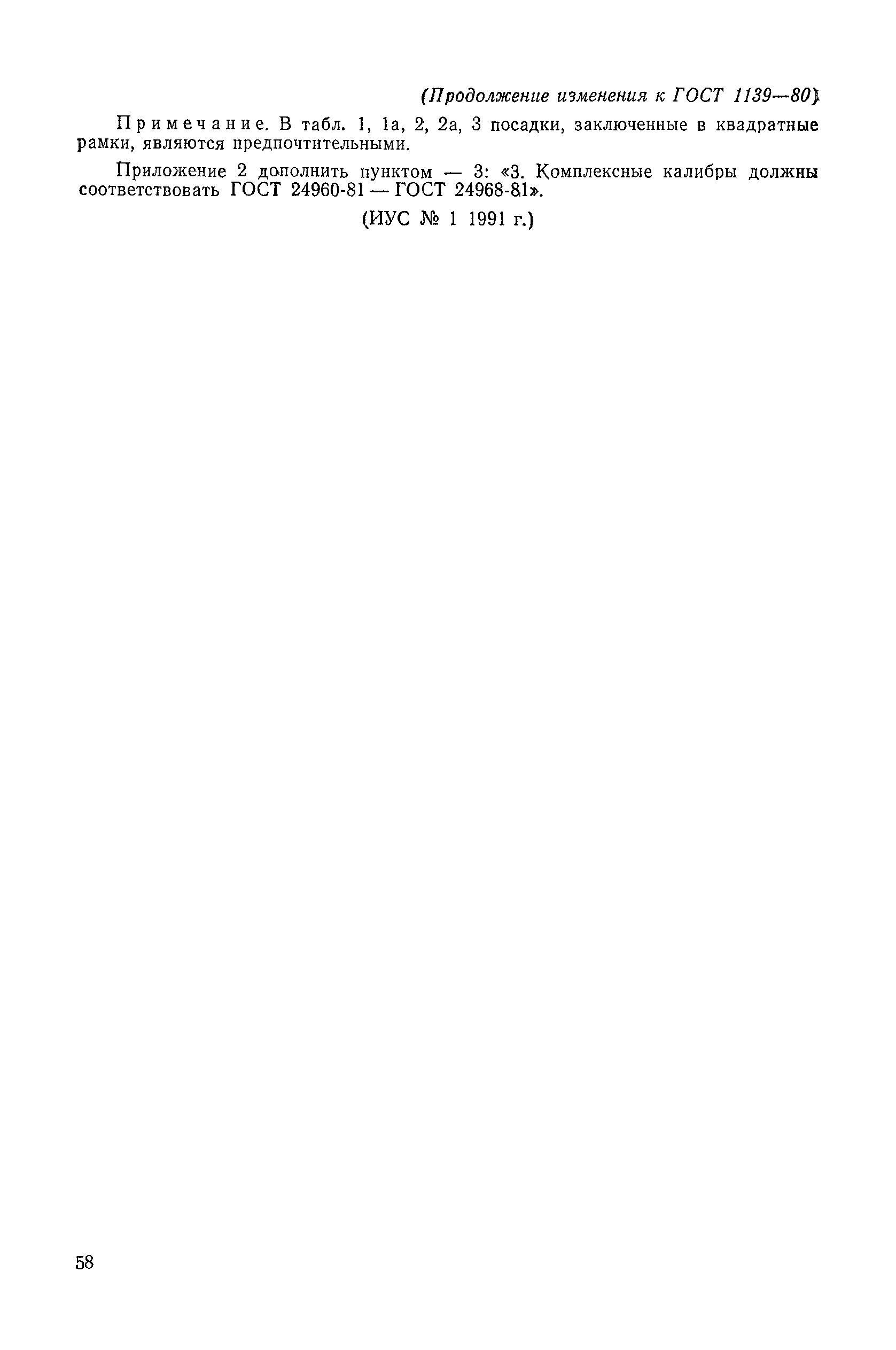

Текстовое изменение № 2 от 01.01.1992
