Скачать ГОСТ 11012-69 Пластмассы. Метод испытания на абразивный износ

Дата актуализации: 10.08.2017

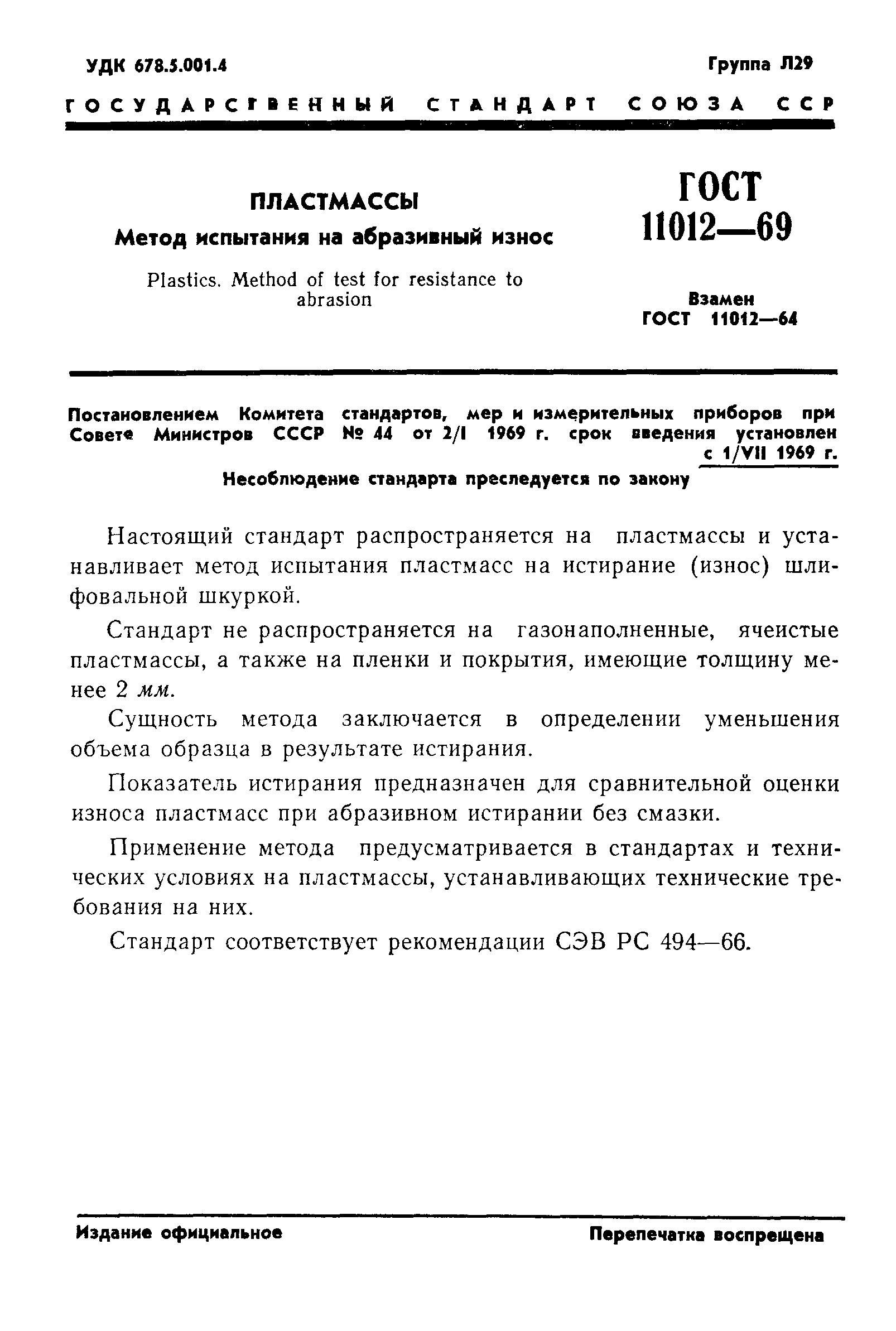

ГОСТ 11012-69

Пластмассы. Метод испытания на абразивный износ

Обозначение:	ГОСТ 11012-69
Обозначение англ:	GOST 11012-69
Статус:	взамен
Название рус.:	Пластмассы. Метод испытания на абразивный износ
Название англ.:	Plastics. Method of test for resistance to abrasion
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1969
Область применения:	Стандарт распространяется на пластмассы и устанавливает метод испытания пластмасс на истирание (износ) шлифовальной шкуркой. Стандарт не распространяется на газонаполненные, ячеистые пластмассы, а также на пленки и покрытия, имеющие толщину менее 2 мм.

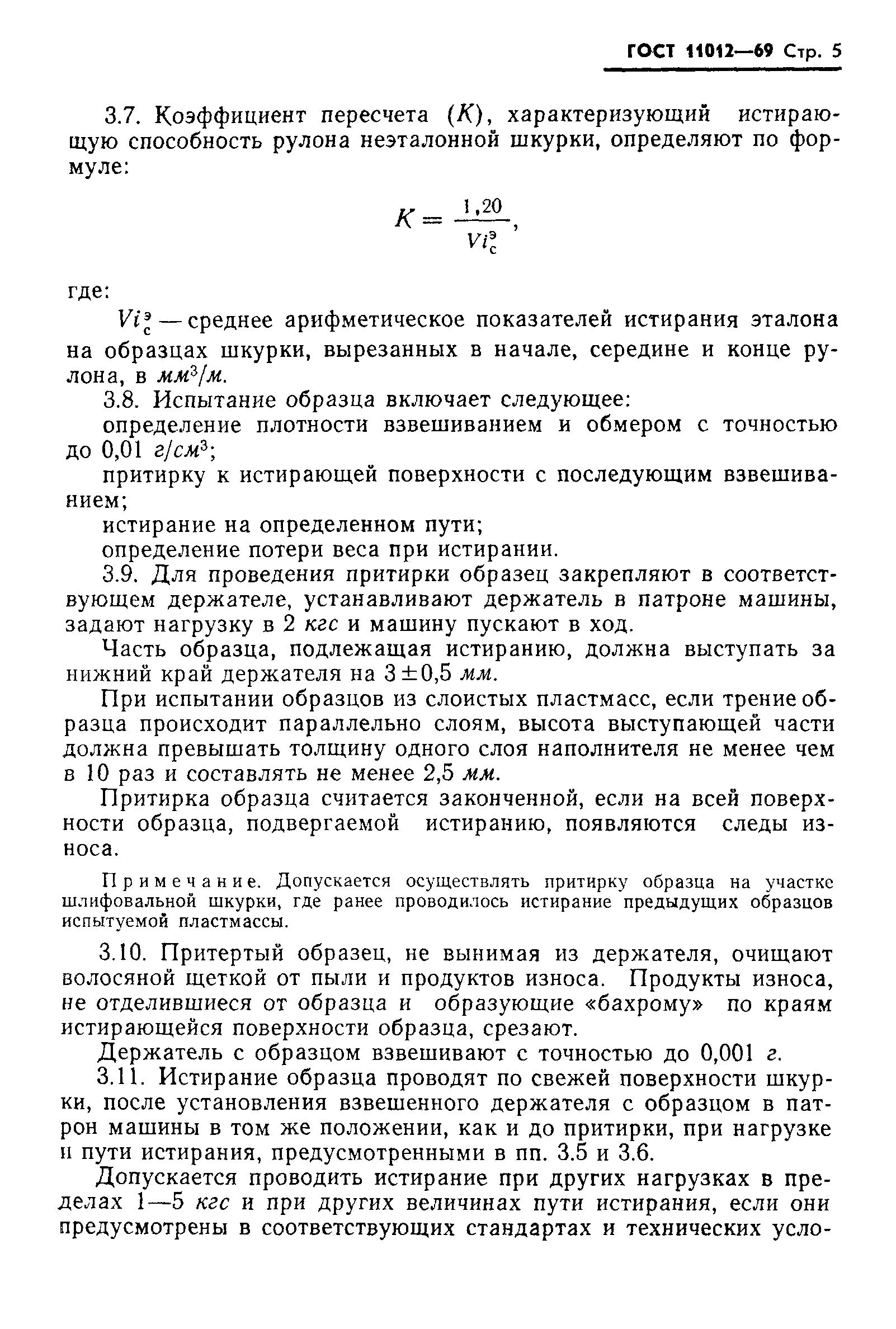

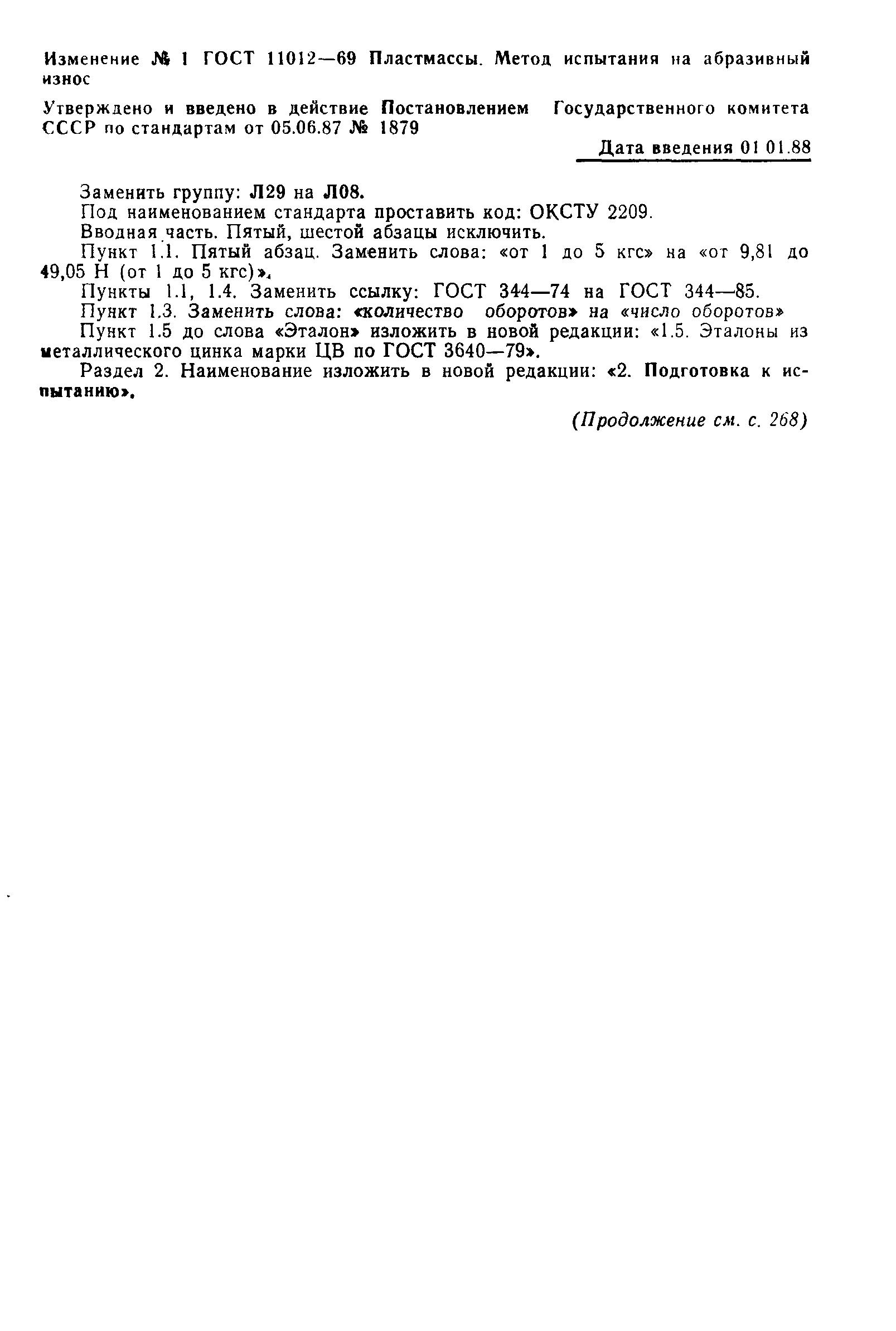

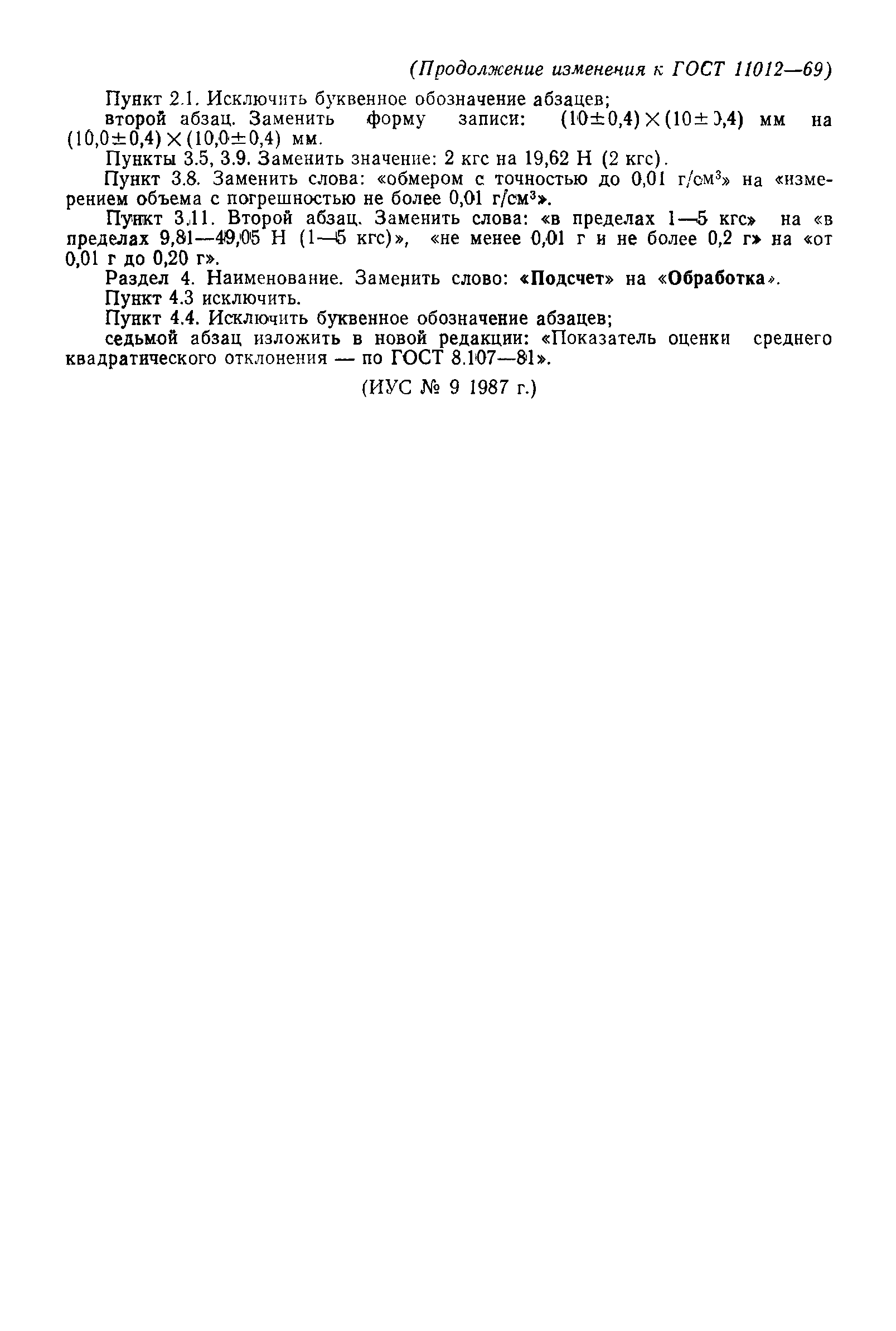

Оглавление:	1 Аппаратура и материалы 2 Подготовка к испытанию 3 Проведение испытания 4 Обработка результатов испытания Приложение
Разработан:	НИИПМ
Утверждён:	02.01.1969 Комитет стандартов, мер и измерительных приборов при Совете Министров СССР (Committee on Standards, Measures, and Measuring Instruments at the USSR Cabinet of Ministers 44)
Издан:	Издательство стандартов (1969 г. )
Расположен в:	Техническая документация Электроэнергия РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом Экология РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Резиновая, резинотехническая, асбестотехническая и пластмассовая промышленность
Заменяет собой:	ГОСТ 11012-64 «Пластические массы. Метод испытания на абразивный износ»
Нормативные ссылки:	ГОСТ 344-85 «Шкурка шлифовальная бумажная для контроля истираемости резины. Технические условия» ГОСТ 3640-79 «Цинк. Технические условия» ГОСТ 8.107-81 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1x10 в ст. минус 8 до 1х10 в ст. 3 Па»
