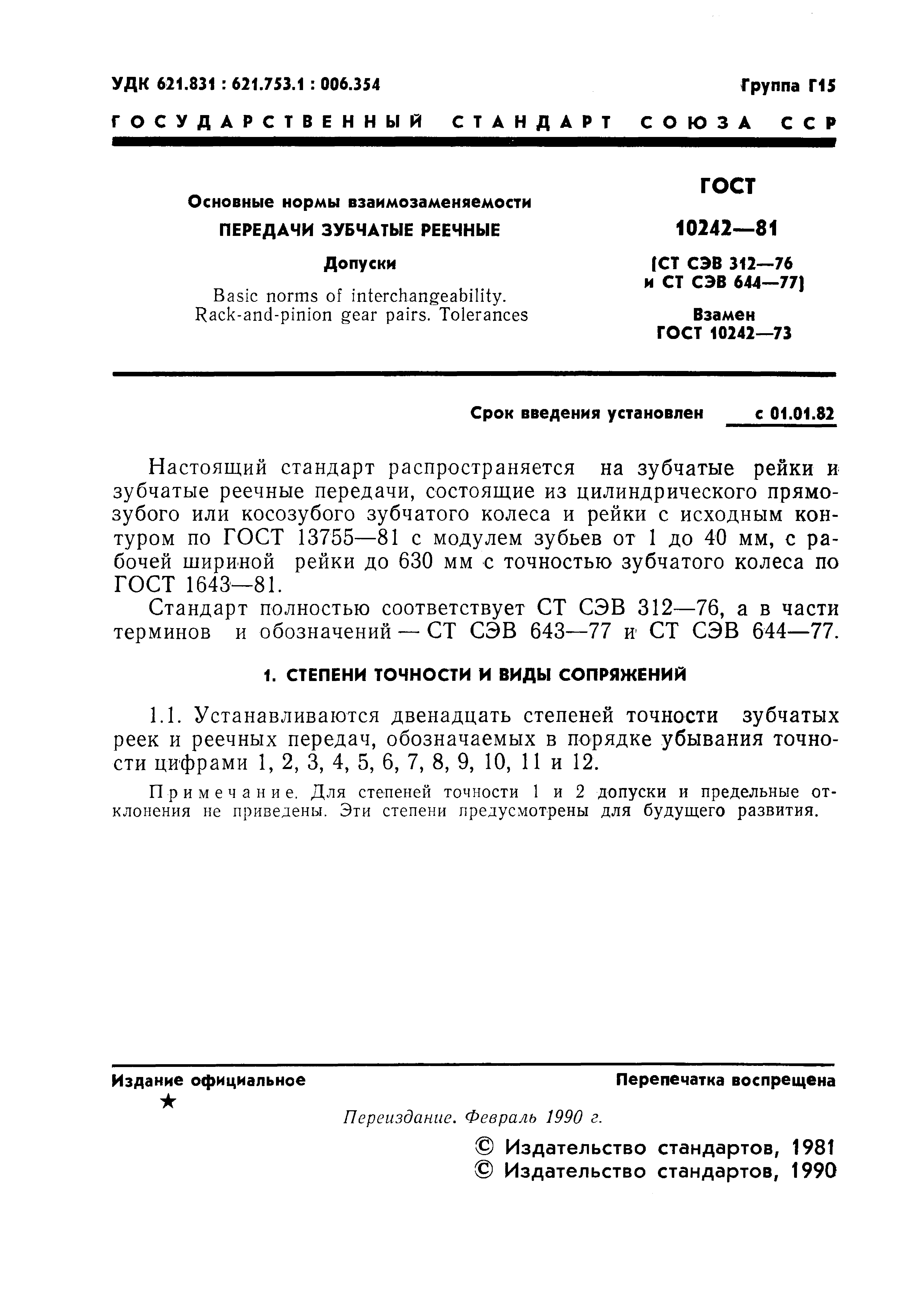

ГОСТ 10242-81

Основные нормы взаимозаменяемости. Передачи зубчатые реечные. Допуски

Обозначение:	ГОСТ 10242-81
Обозначение англ:	GOST 10242-81
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Передачи зубчатые реечные. Допуски
Название англ.:	Rack-and-pinion gear pairs. Tolerances
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт распространяется на зубчатые рейки и зубчатые реечные передачи, состоящие из цилиндрического прямозубого или косозубого зубчатого колеса и рейки с исходным контуром по ГОСТ 13755-81 с модулем зубьев от 1 до 40 мм, с рабочей шириной рейки до 630 мм с точностью зубчатого колеса по ГОСТ 1643-81.

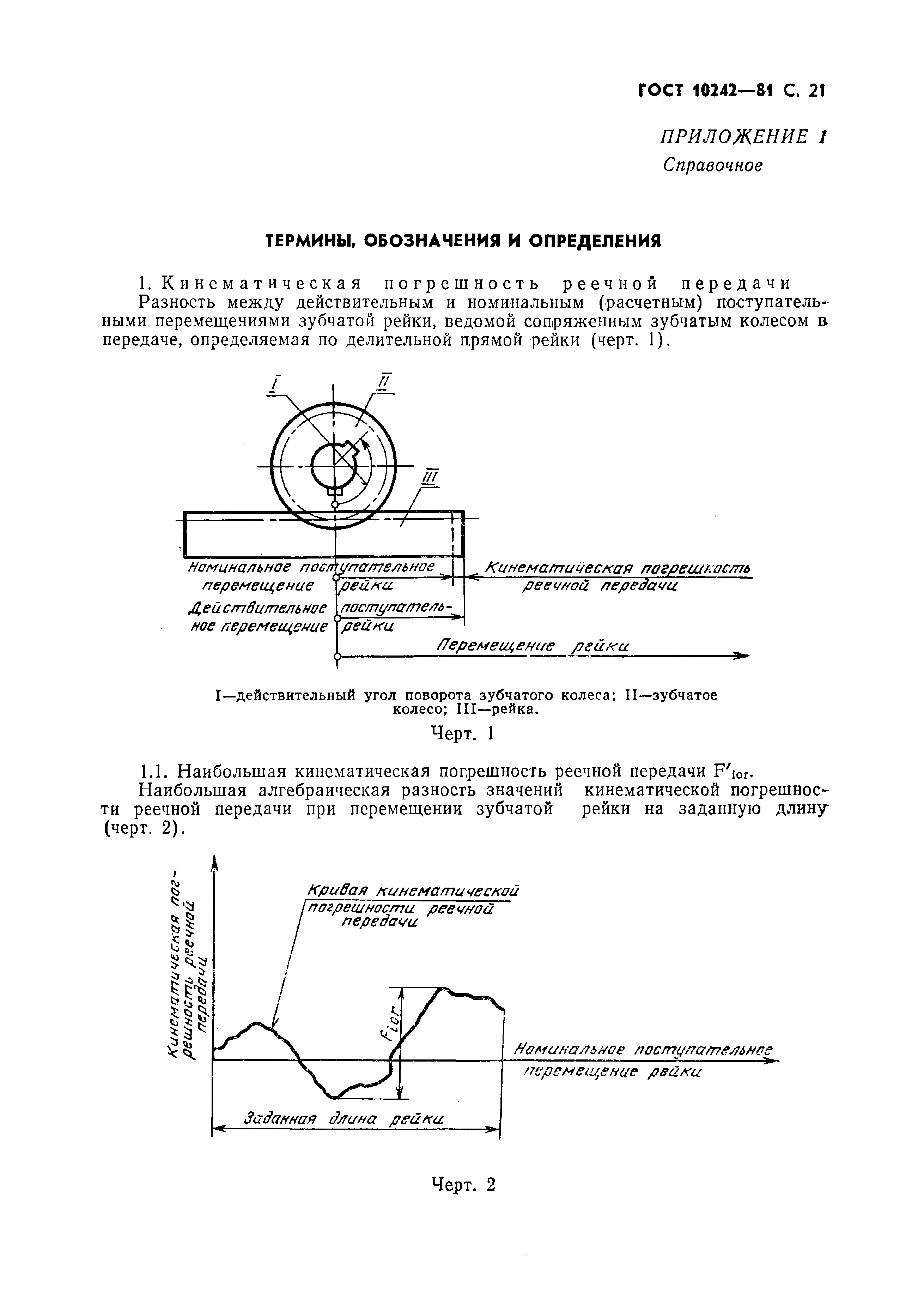

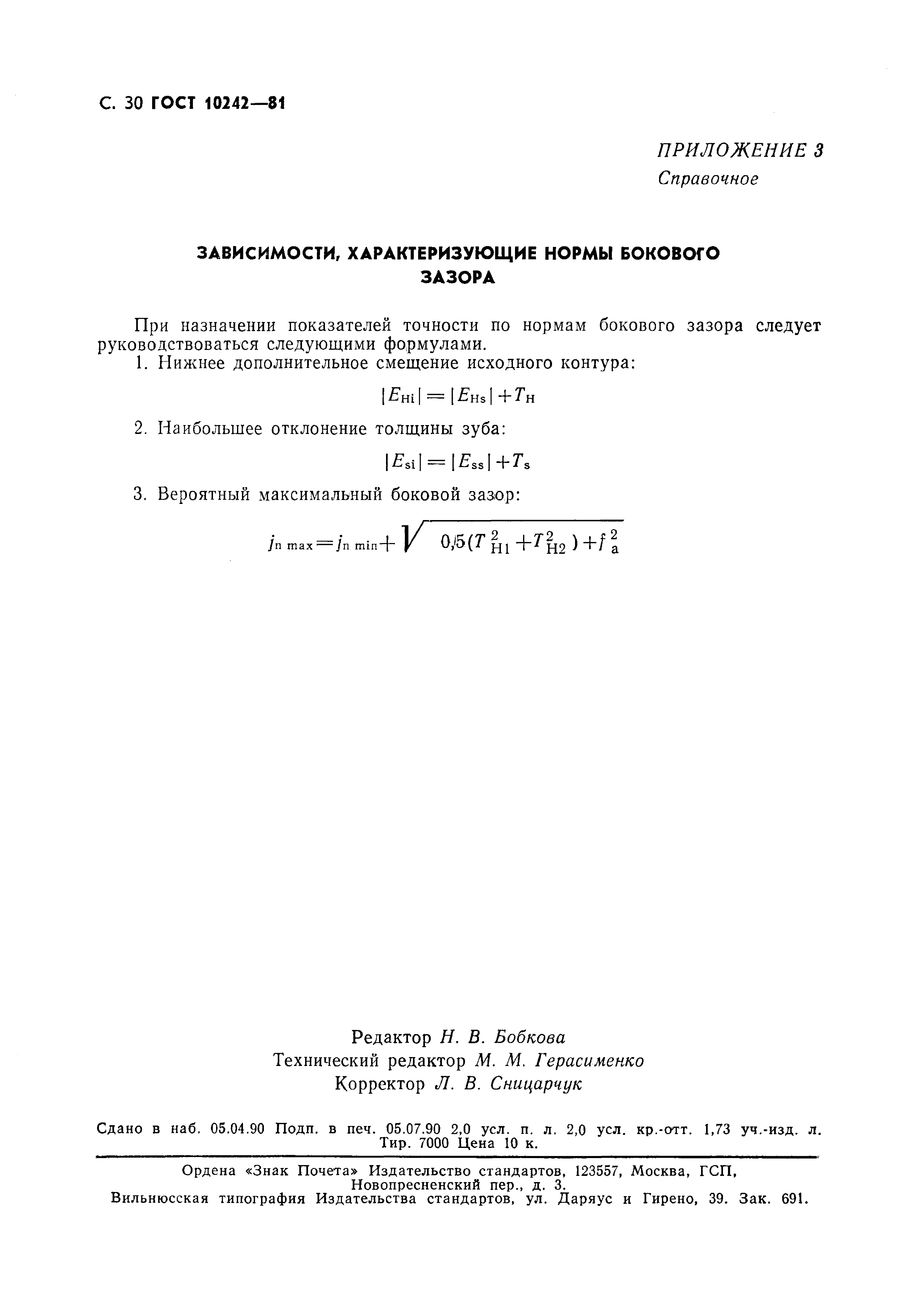

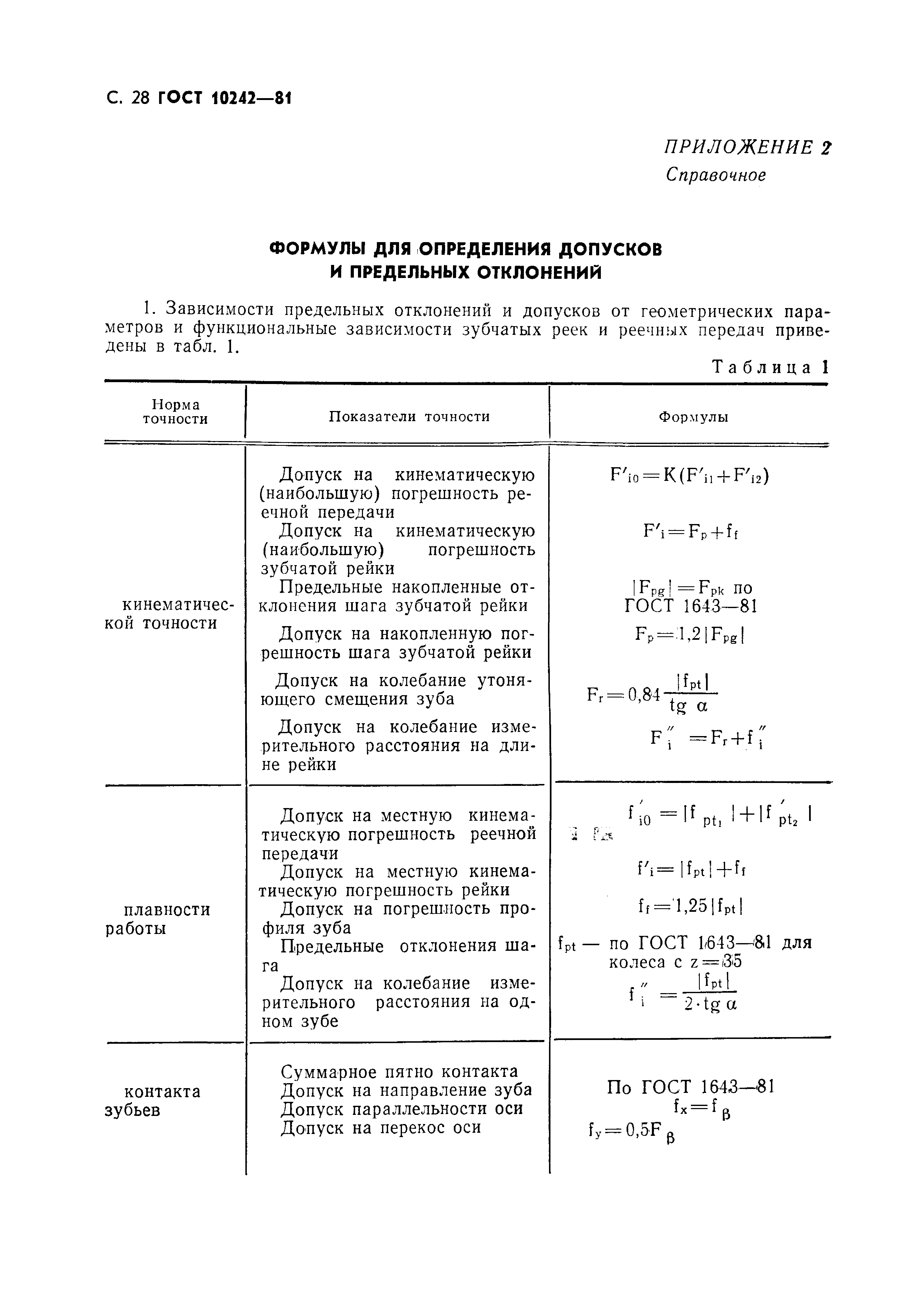

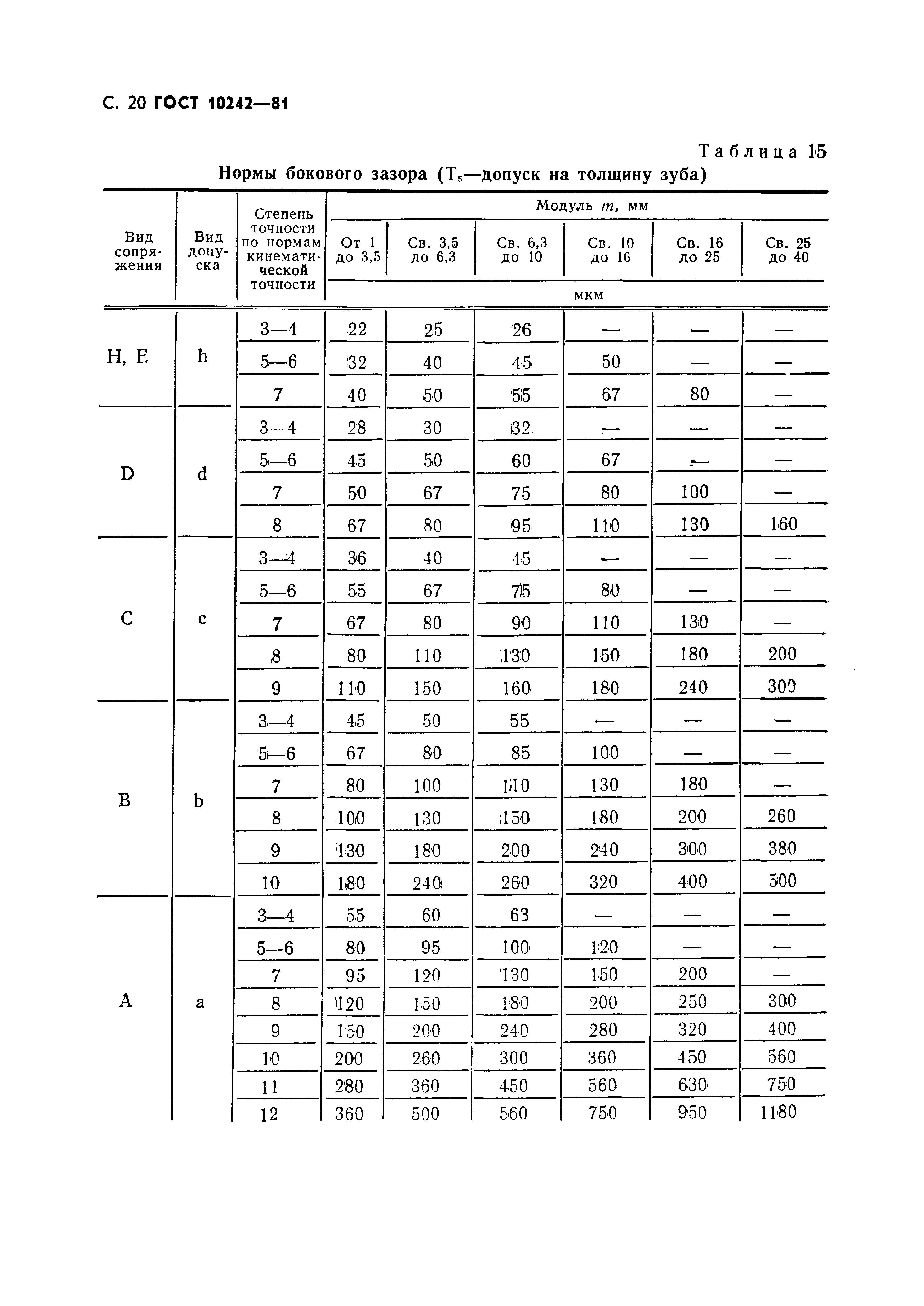

Оглавление:	1 Степени точности и виды сопряжений 2 Нормы точности 3 Нормы бокового зазора Приложение 1 Термины, обозначения и определения Приложение 2 Формулы для определения допусков и предельных отклонений Приложение 3 Зависимости, характеризующие нормы бокового зазора
Утверждён:	13.07.1981 Госстандарт СССР (USSR Gosstandart 3343)
Издан:	Издательство стандартов (1981 г. ) Издательство стандартов (1990 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи
Заменяет собой:	ГОСТ 10242-73 «Передачи зубчатые реечные. Допуски»
