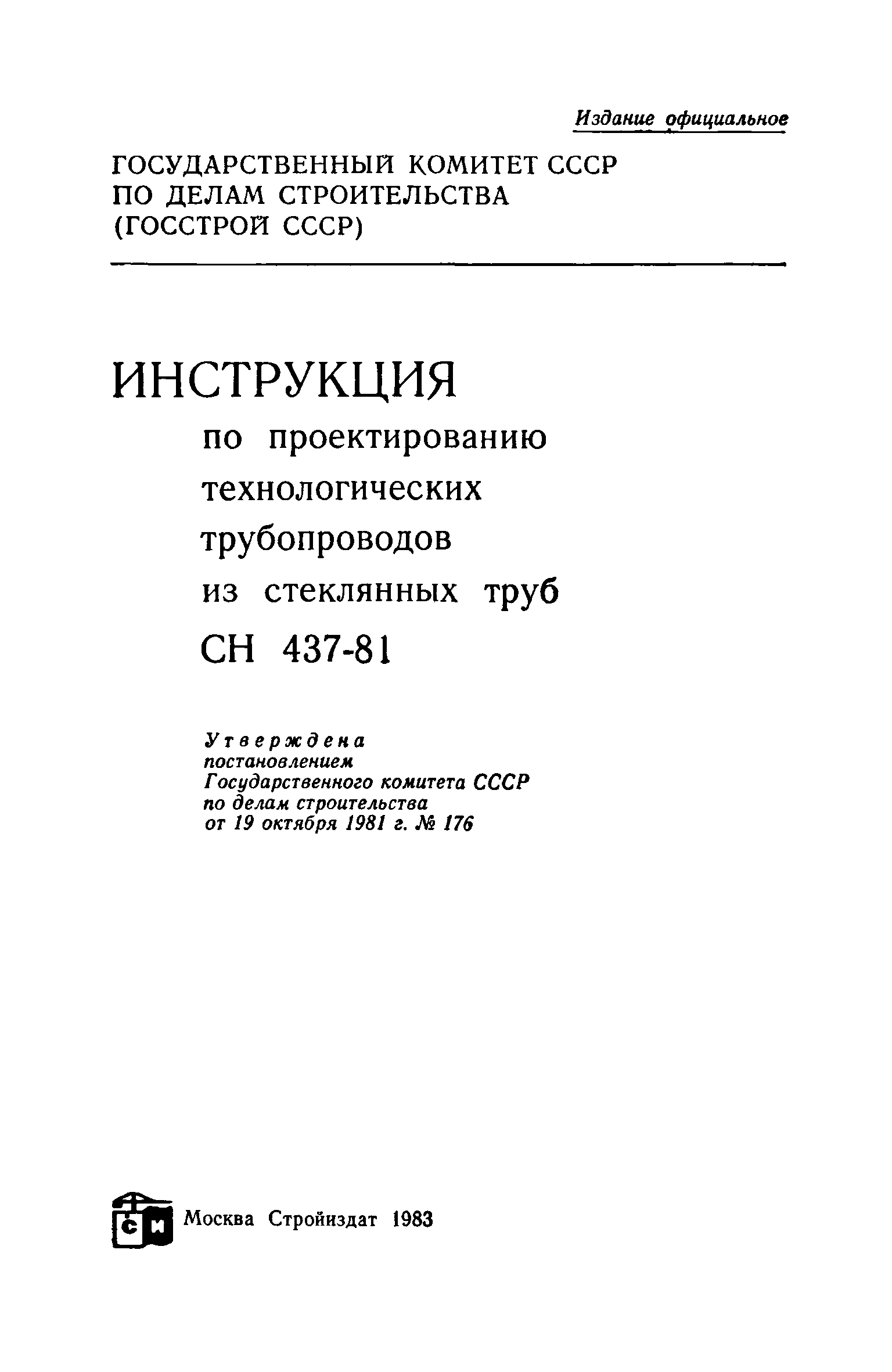

СН 437-81

Инструкция по проектированию технологических трубопроводов из стеклянных труб

Обозначение:	СН 437-81
Обозначение англ:	SN 437-81
Статус:	действует
Название рус.:	Инструкция по проектированию технологических трубопроводов из стеклянных труб
Название англ.:	Design Guidelines for Process Piping Made of Glass Pipes
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

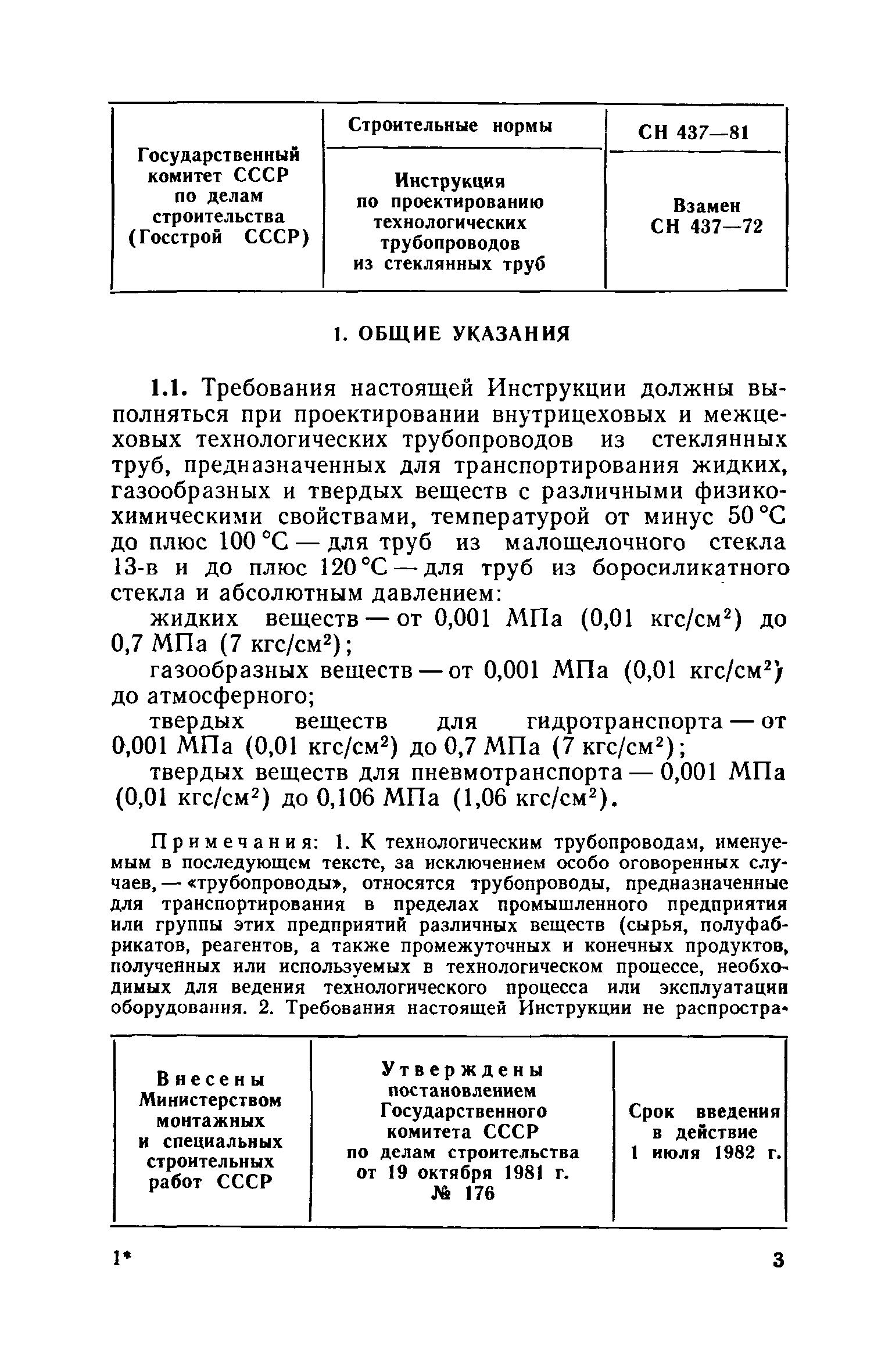

Область применения:	Требования Инструкции должны выполняться при проектировании внутрицеховых и межцеховых технологических трубопроводов из стеклянных труб, предназначенных для транспортирования жидких, газообразных и твердых веществ с различными физико-химическими свойствами, температурой от минус 50 градусов Цельсия до плюс 100 градусов Цельсия - для труб из малощелочного стекла 13-в и до плюс 120 градусов Цельсия - для труб из боросиликатного стекла.

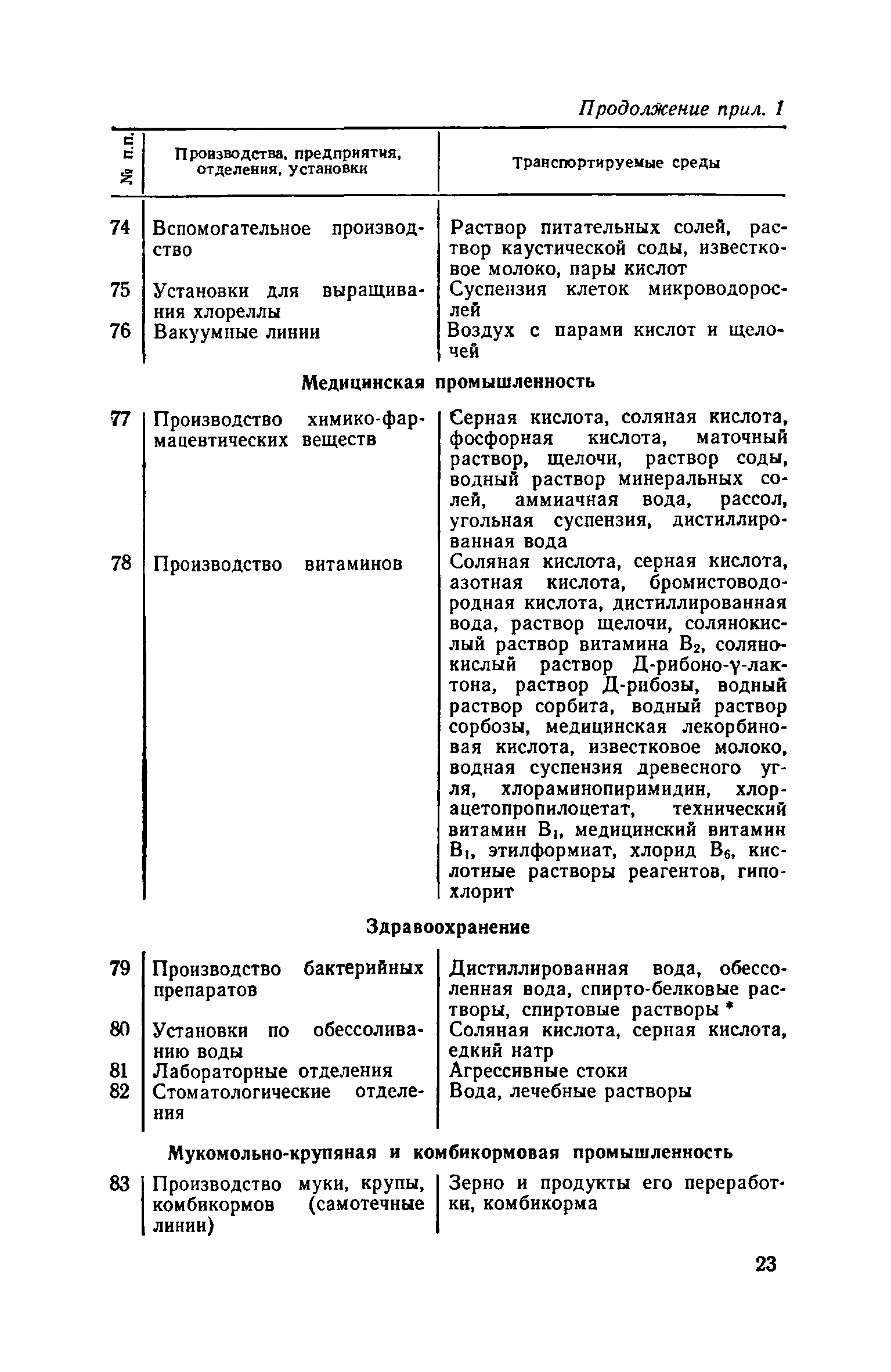

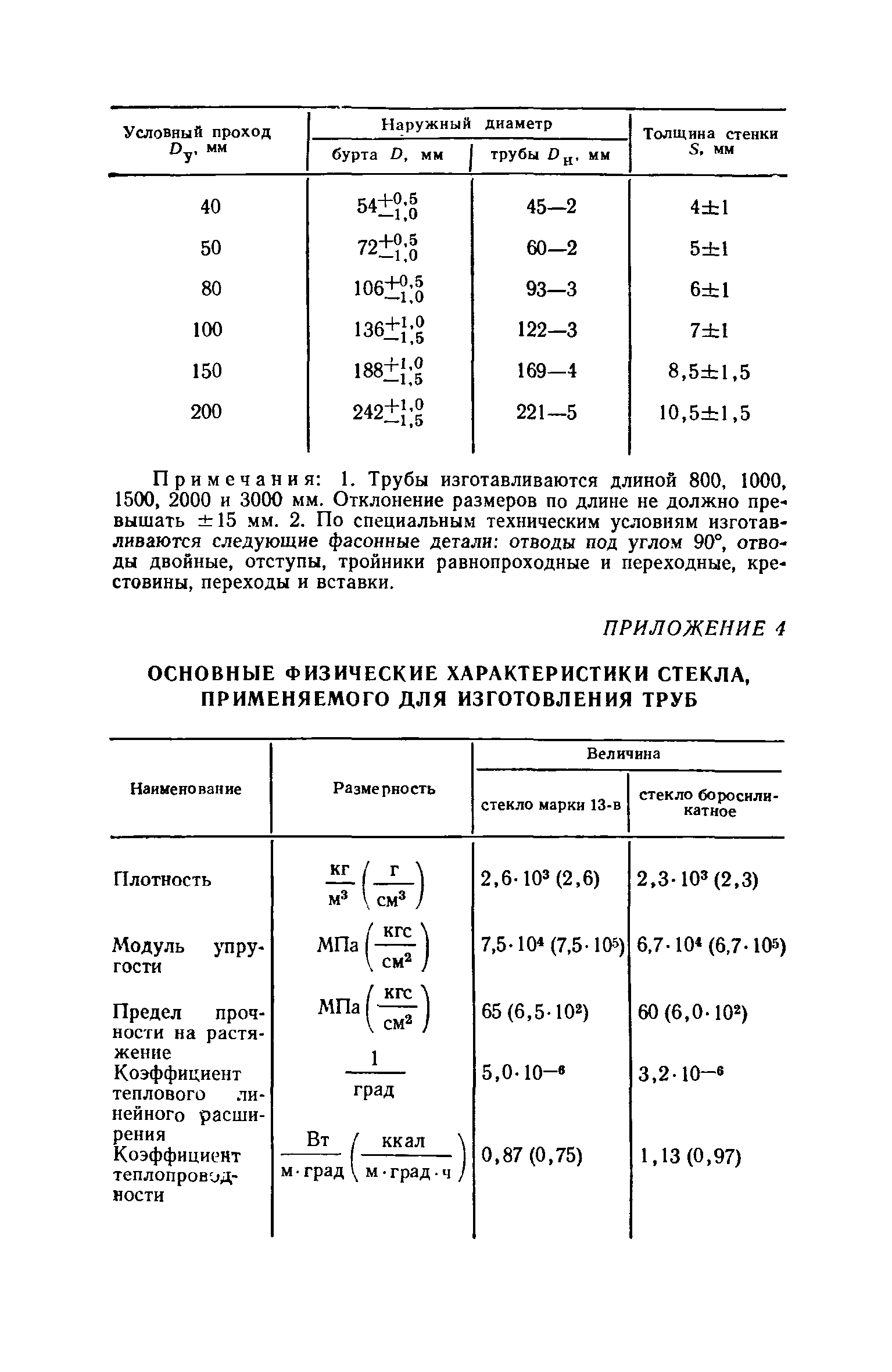

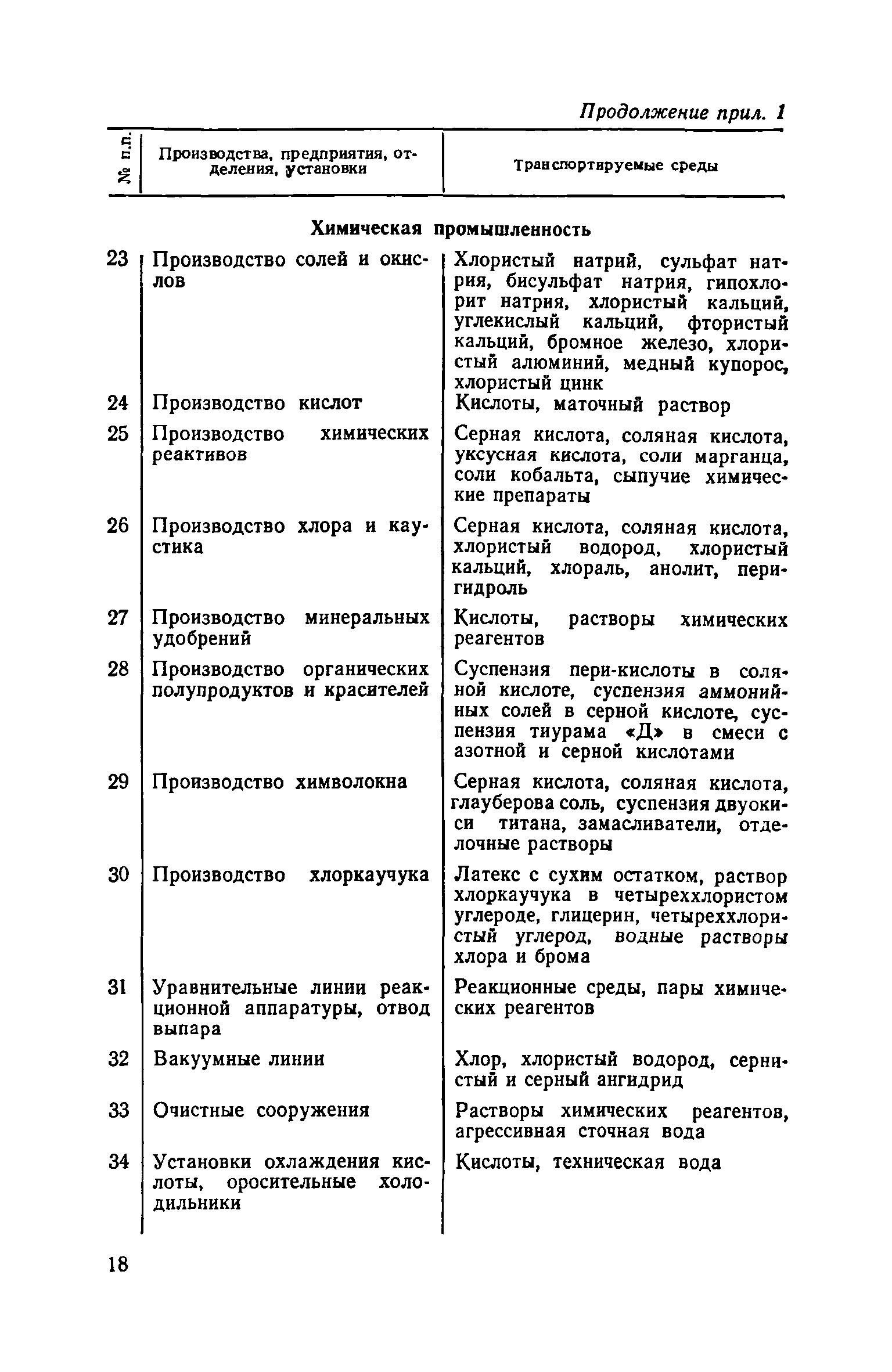

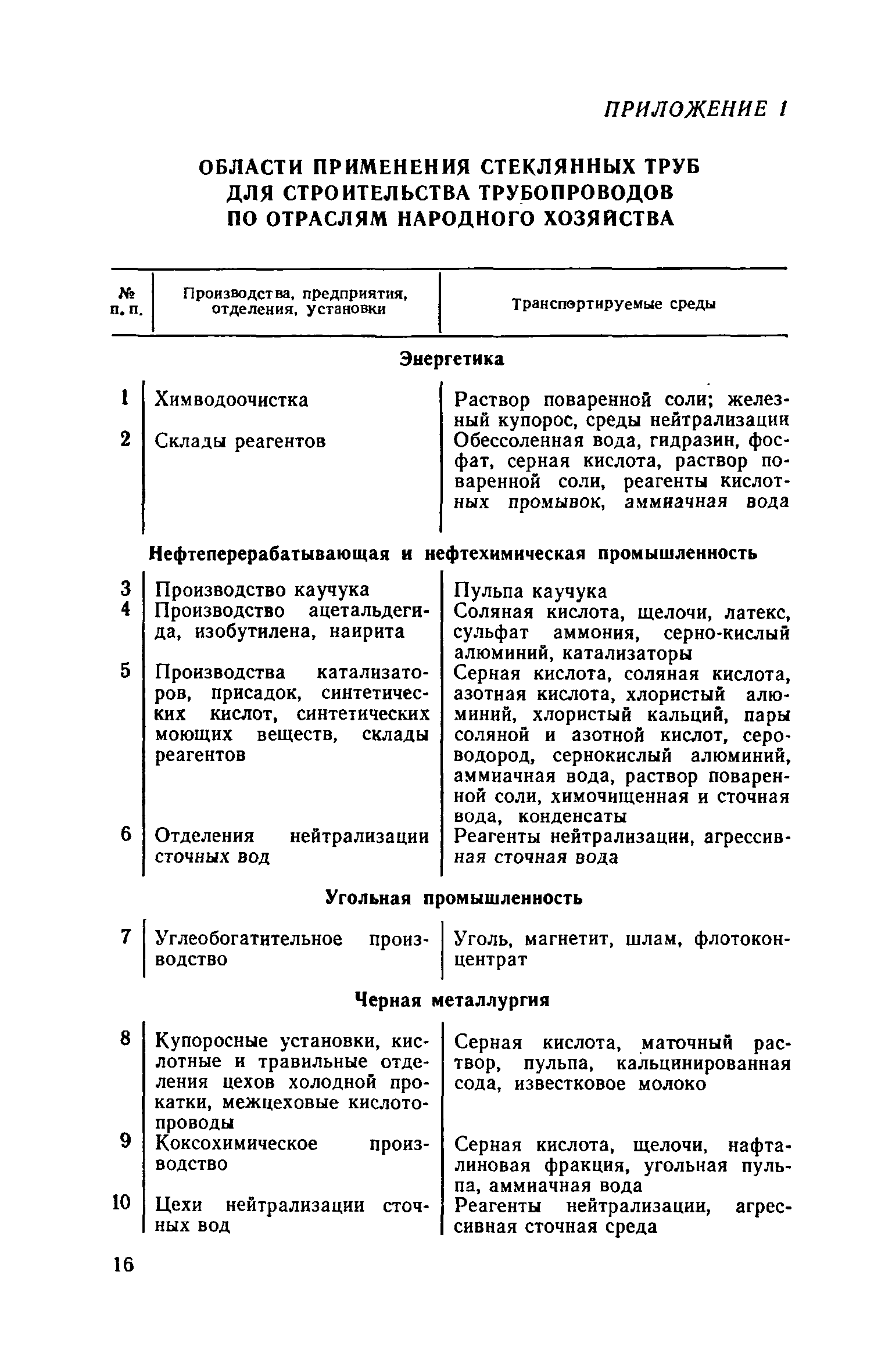

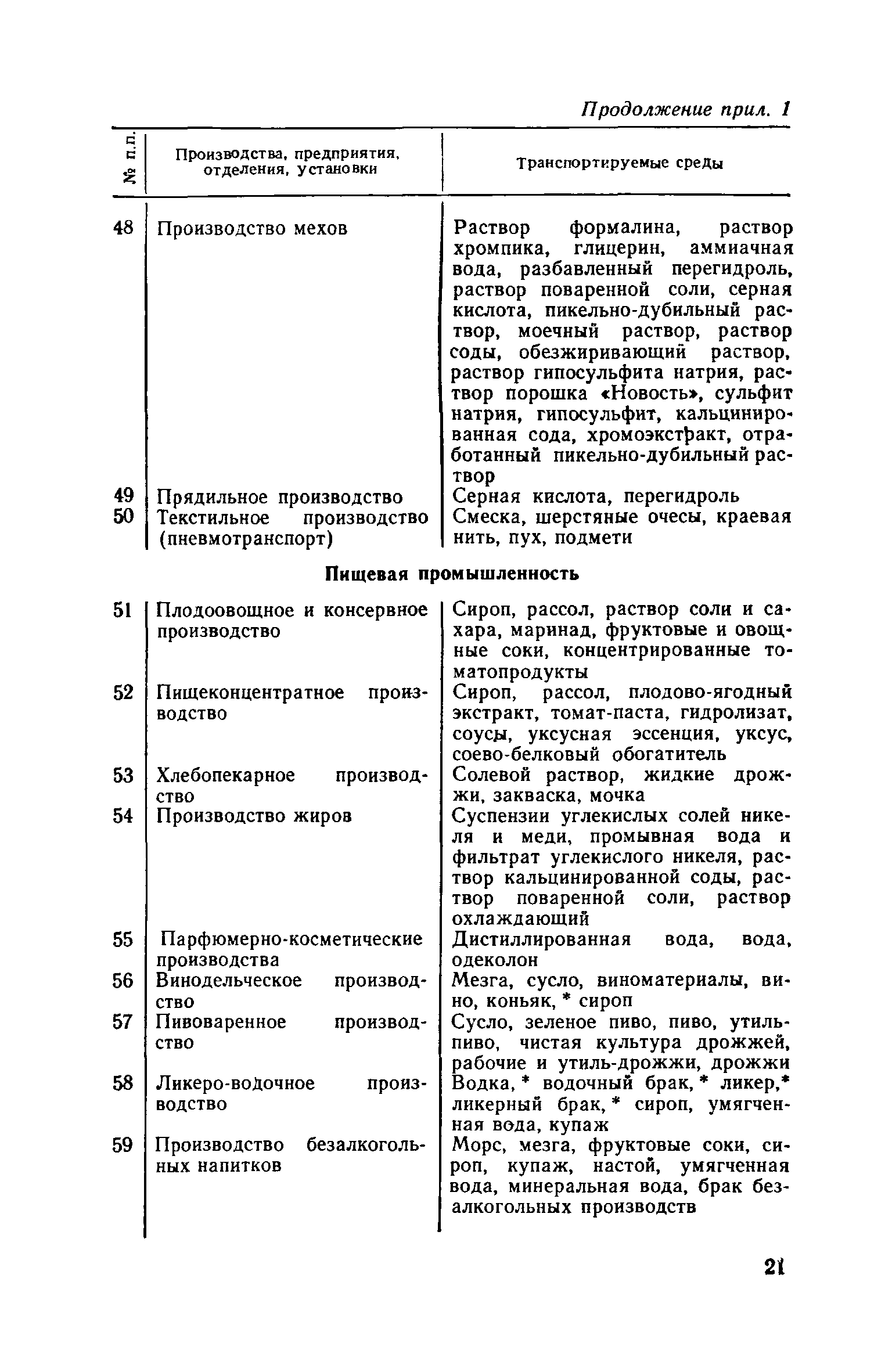

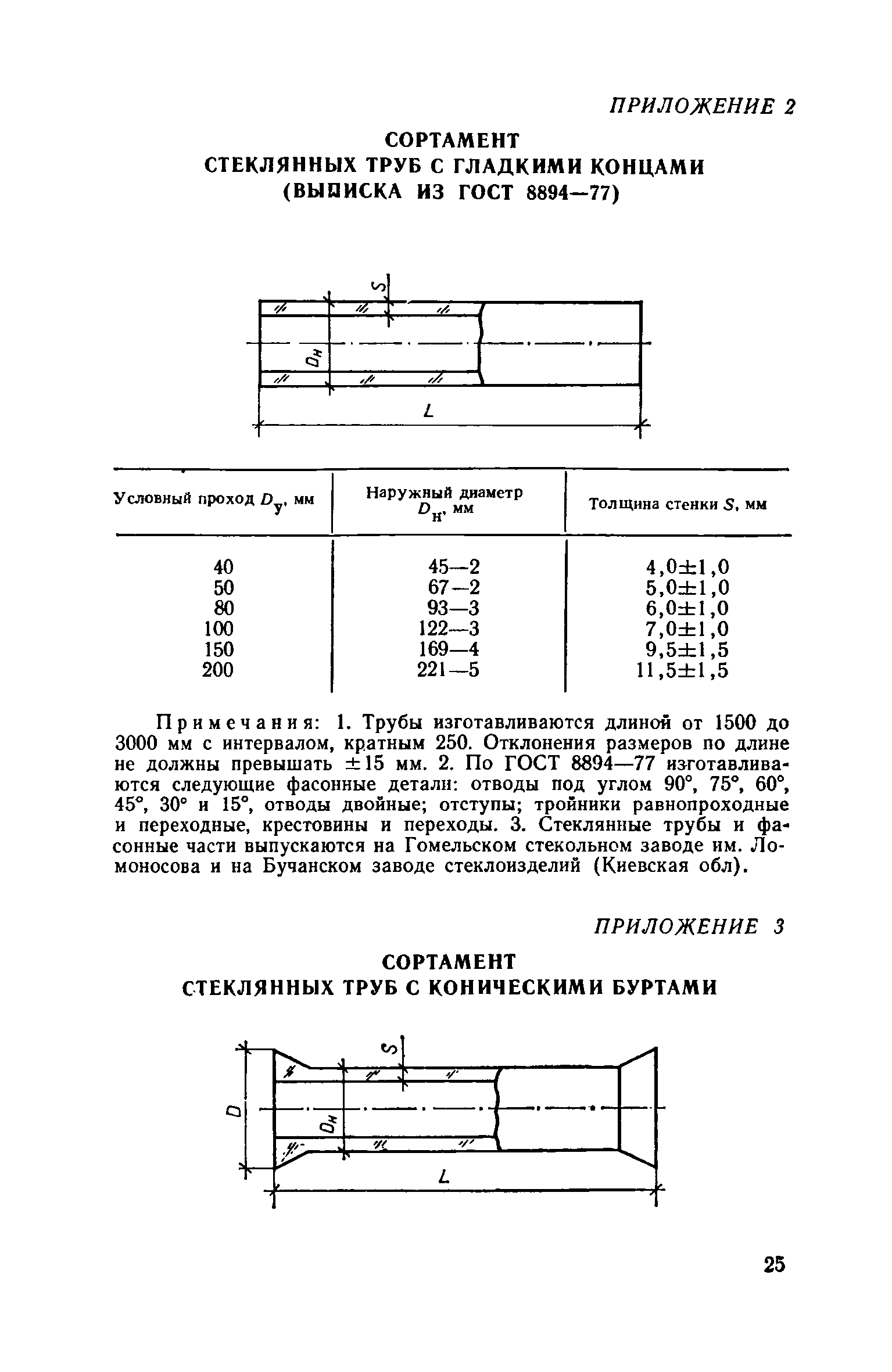

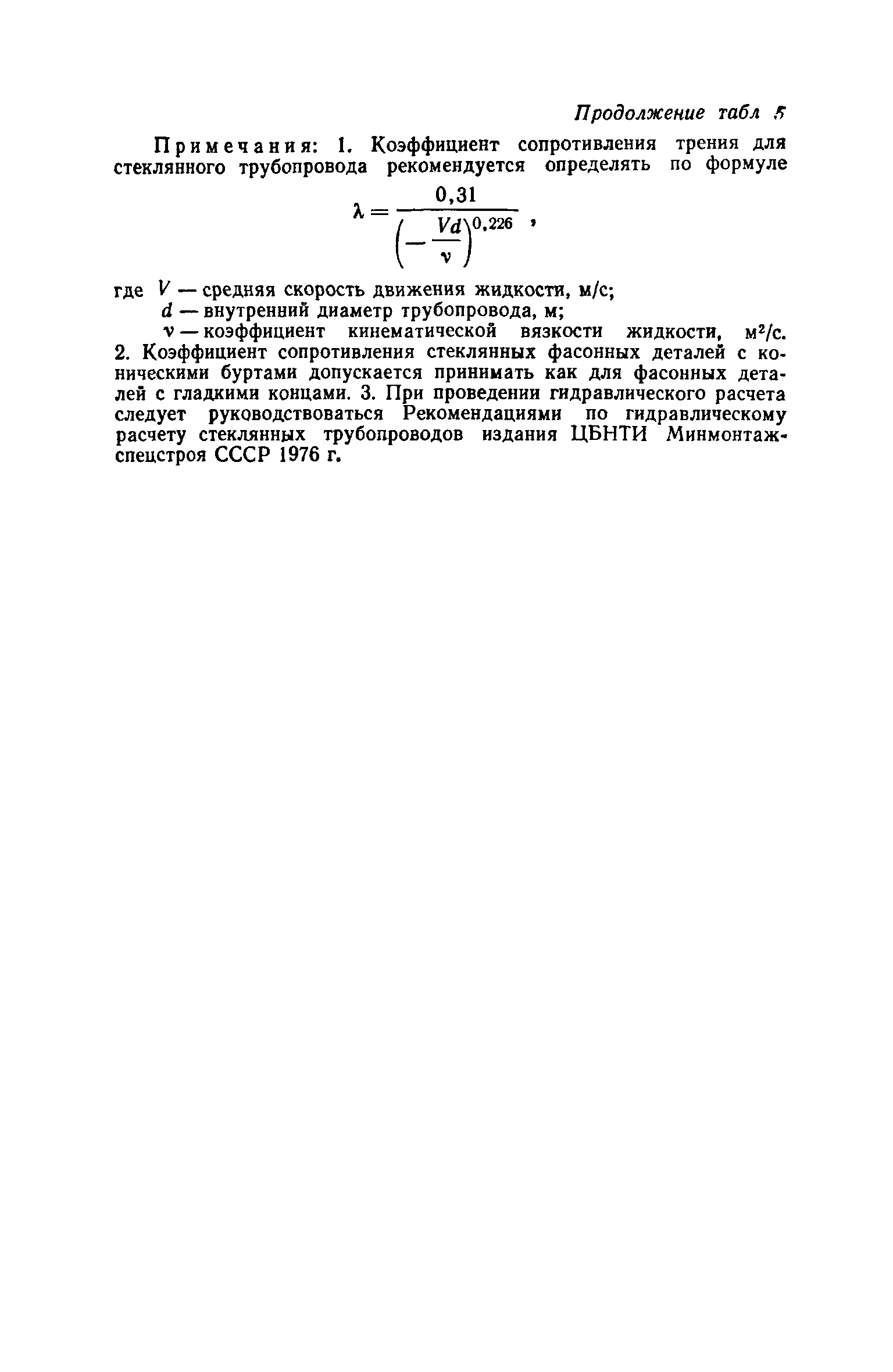

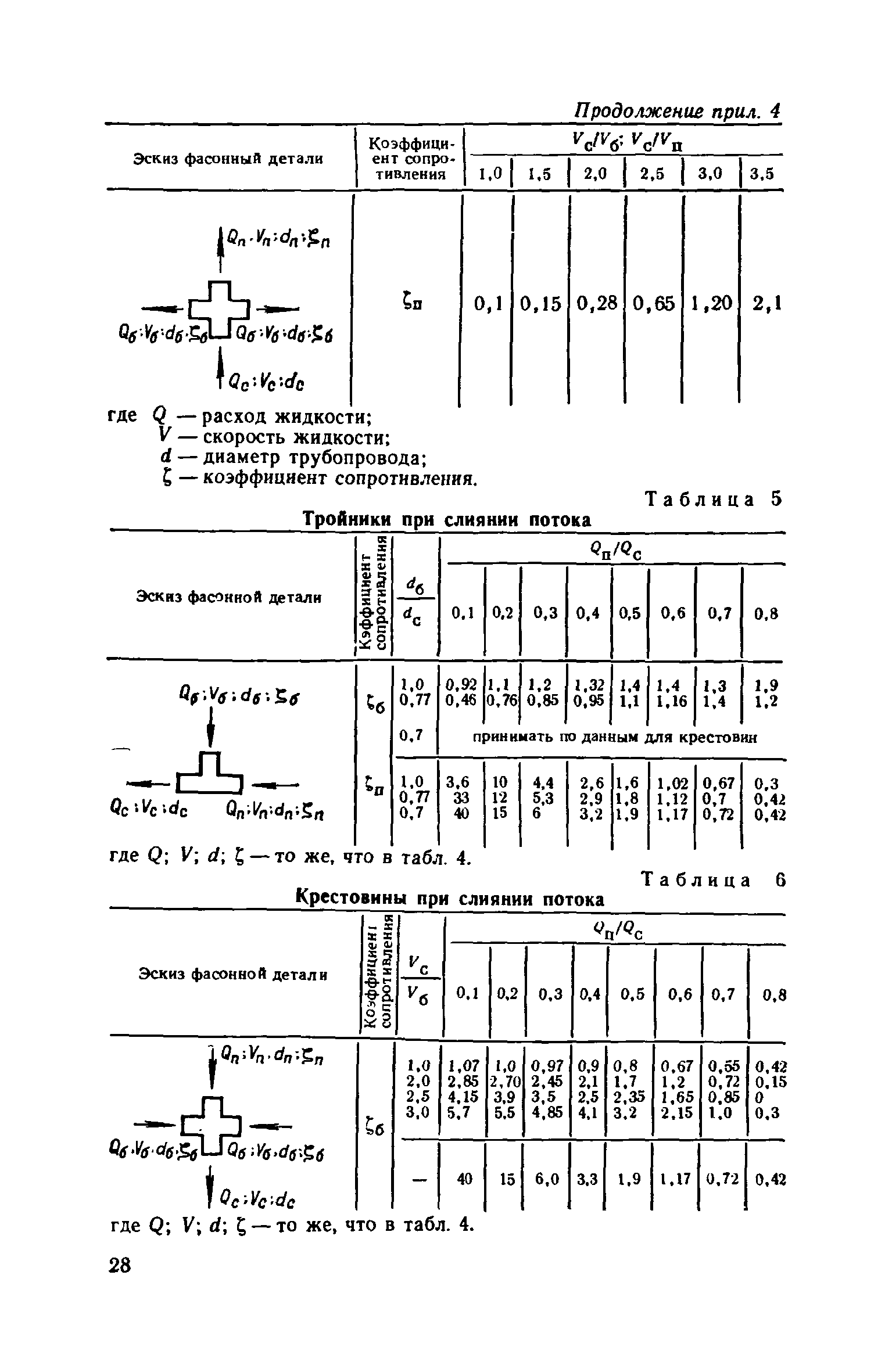

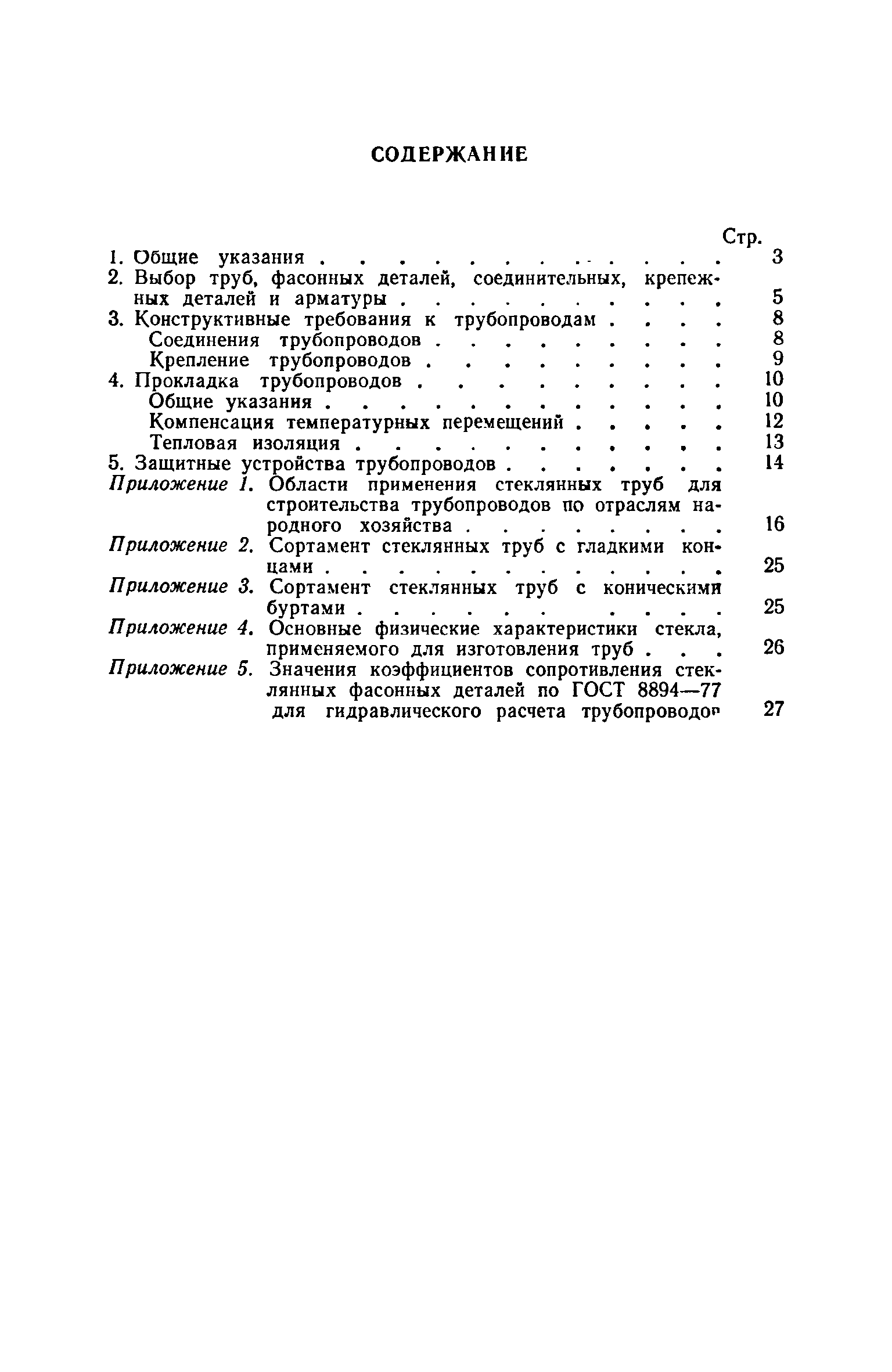

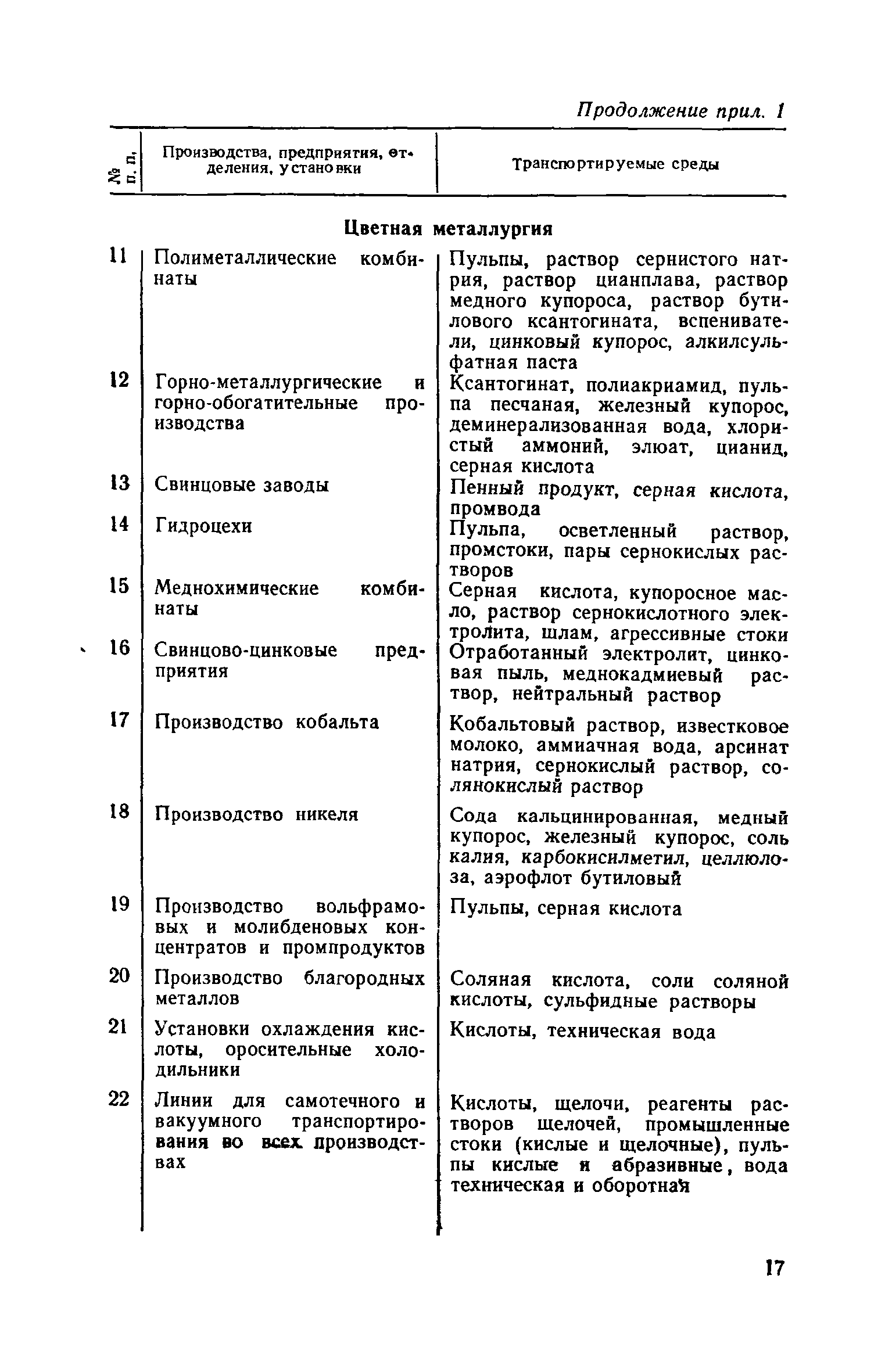

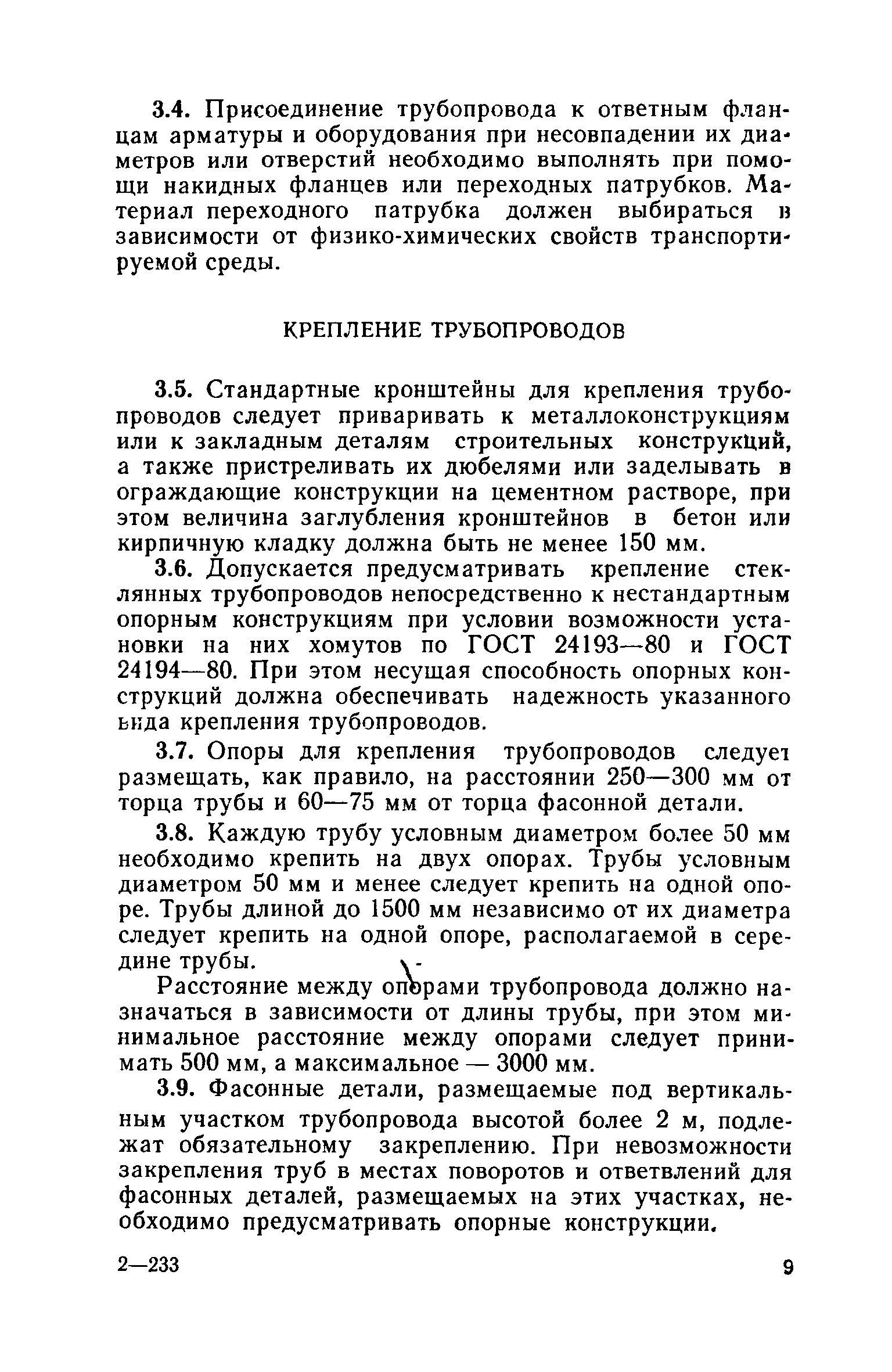

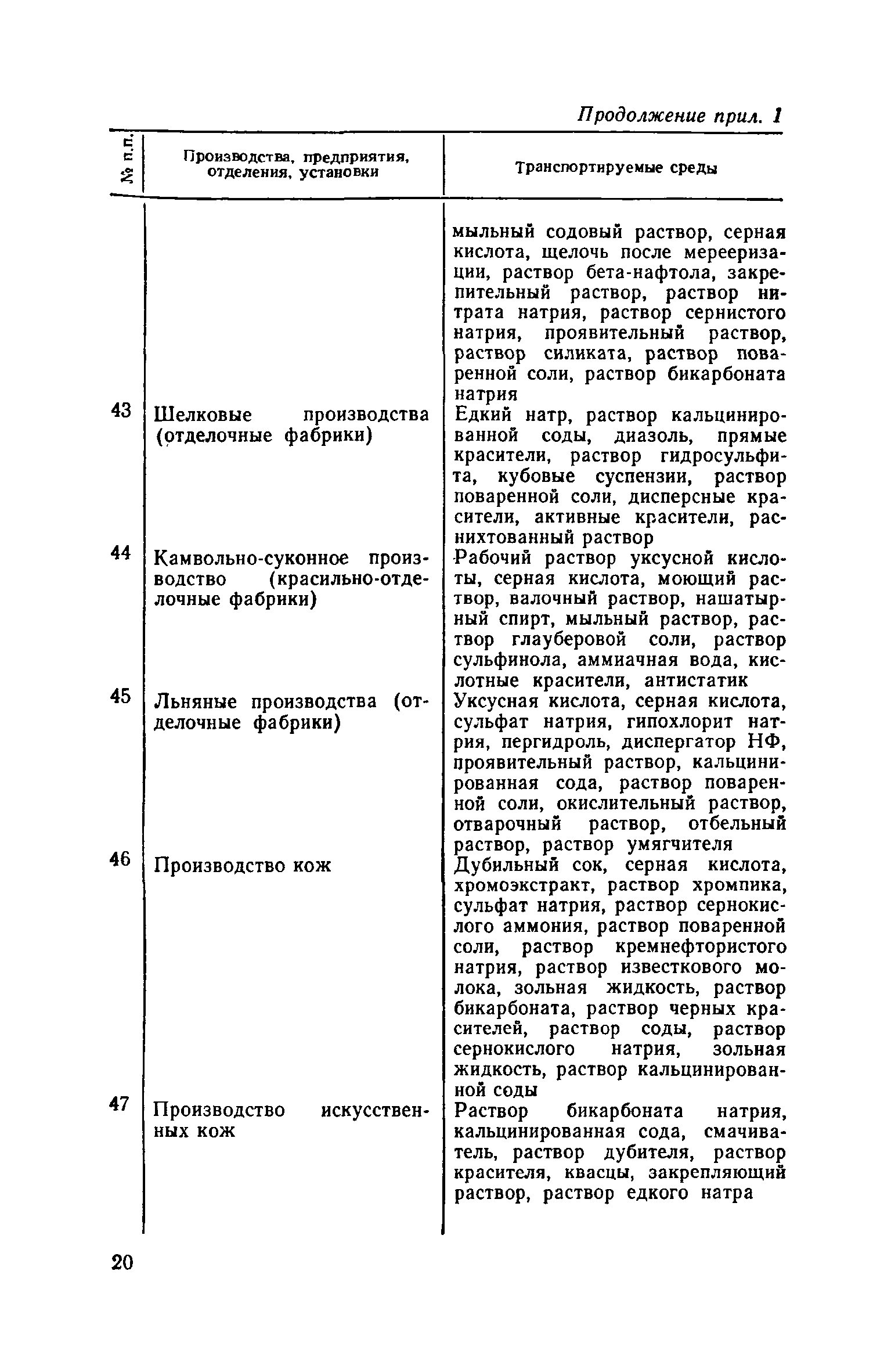

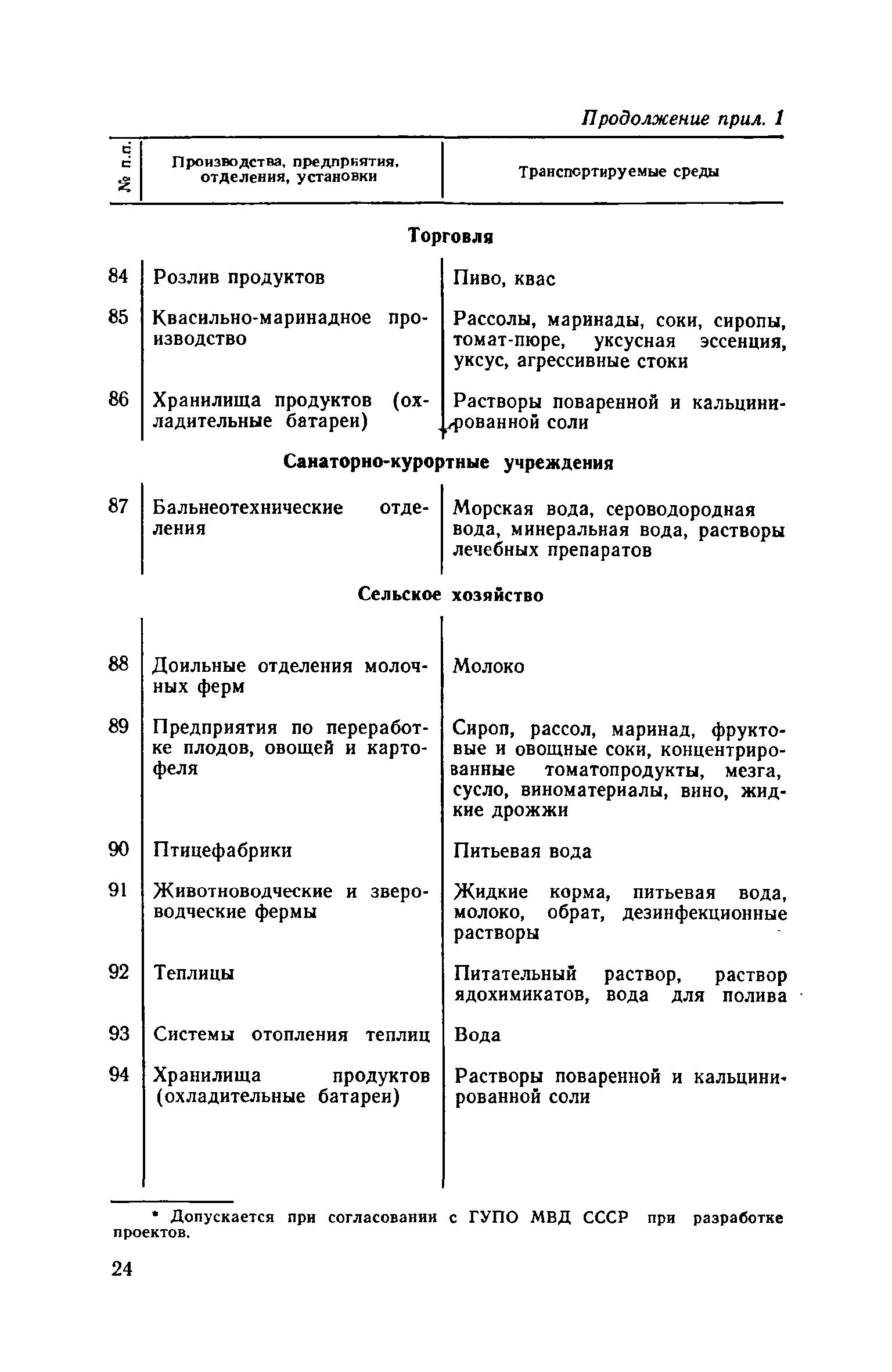

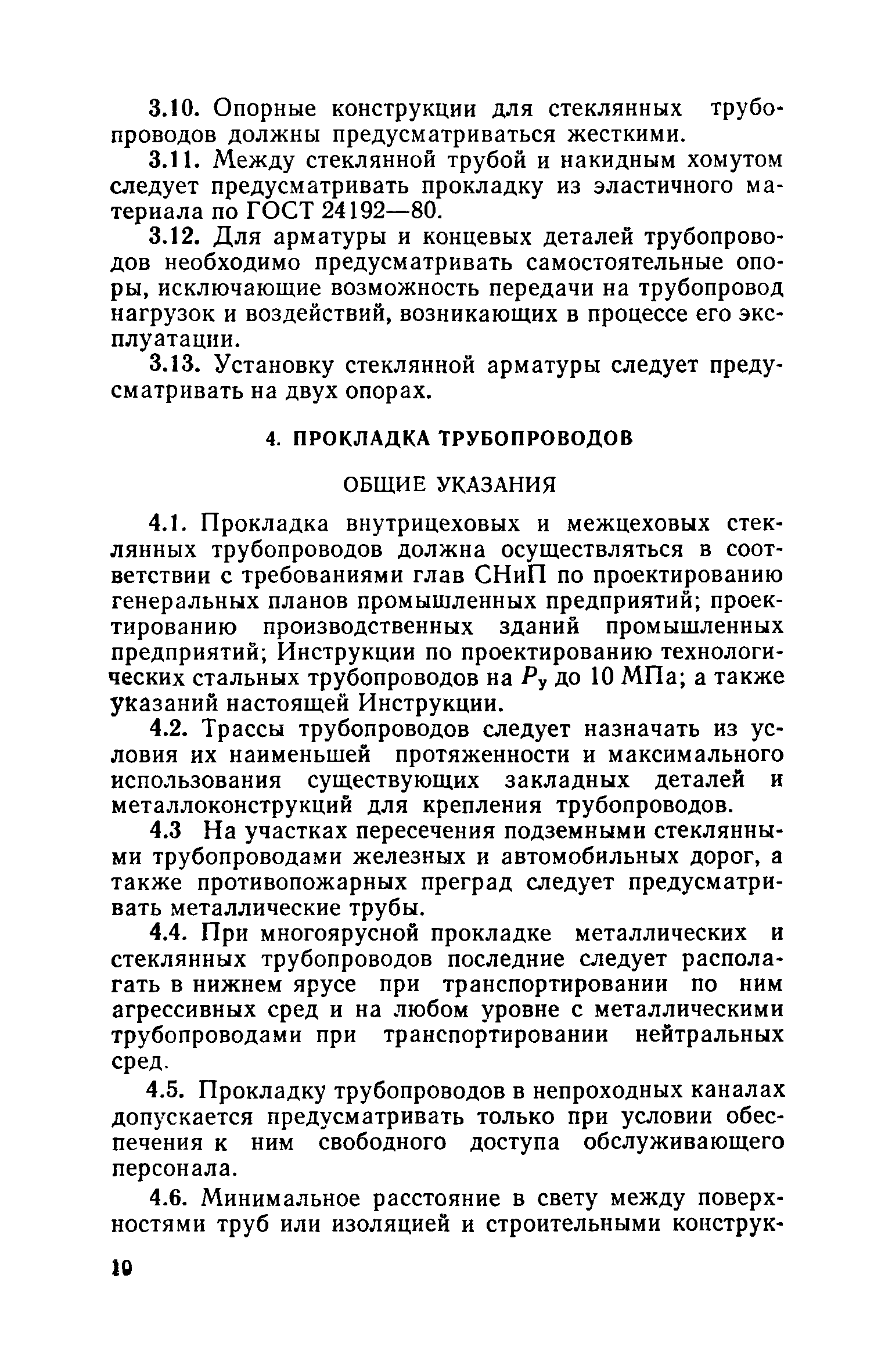

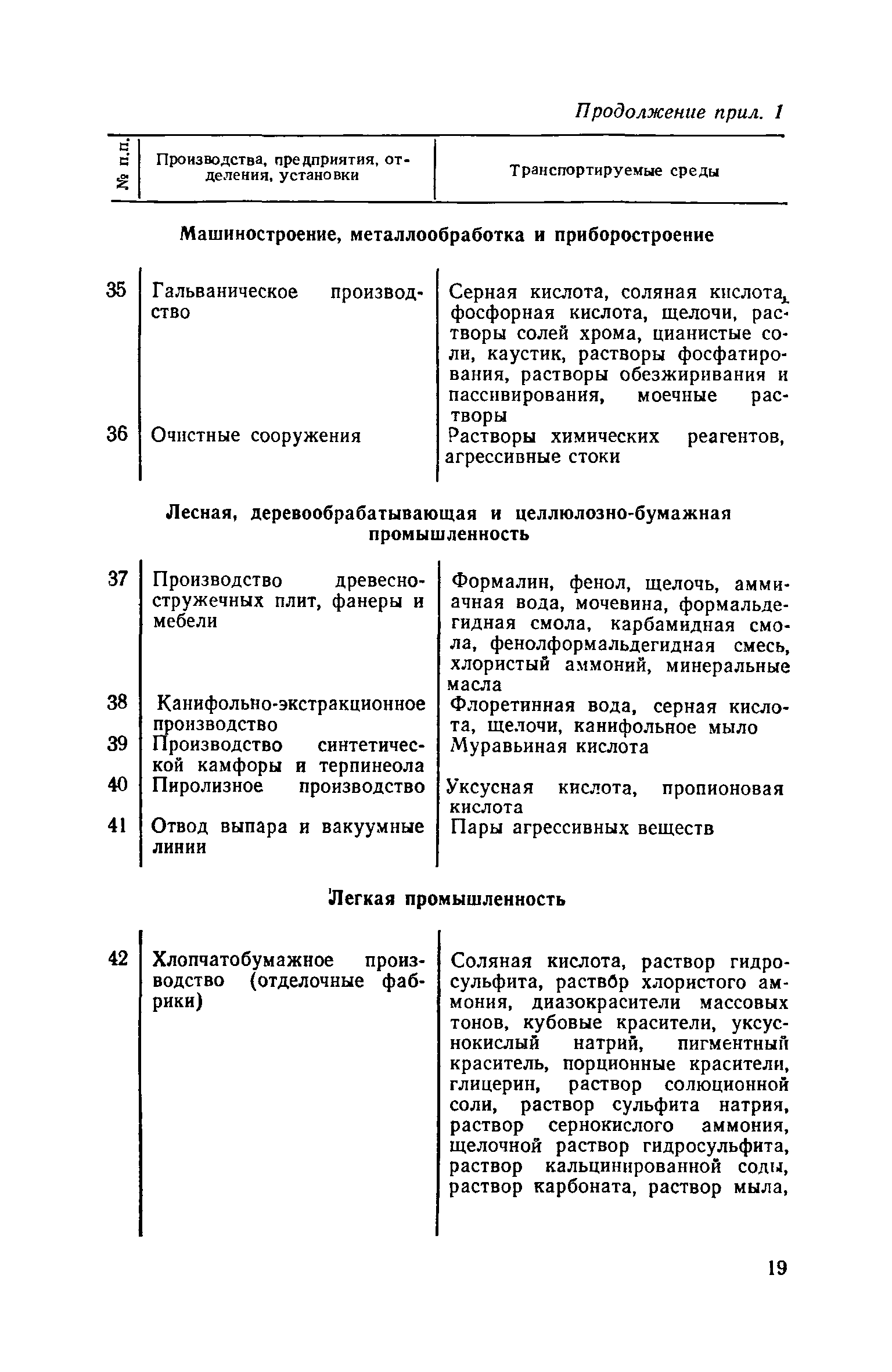

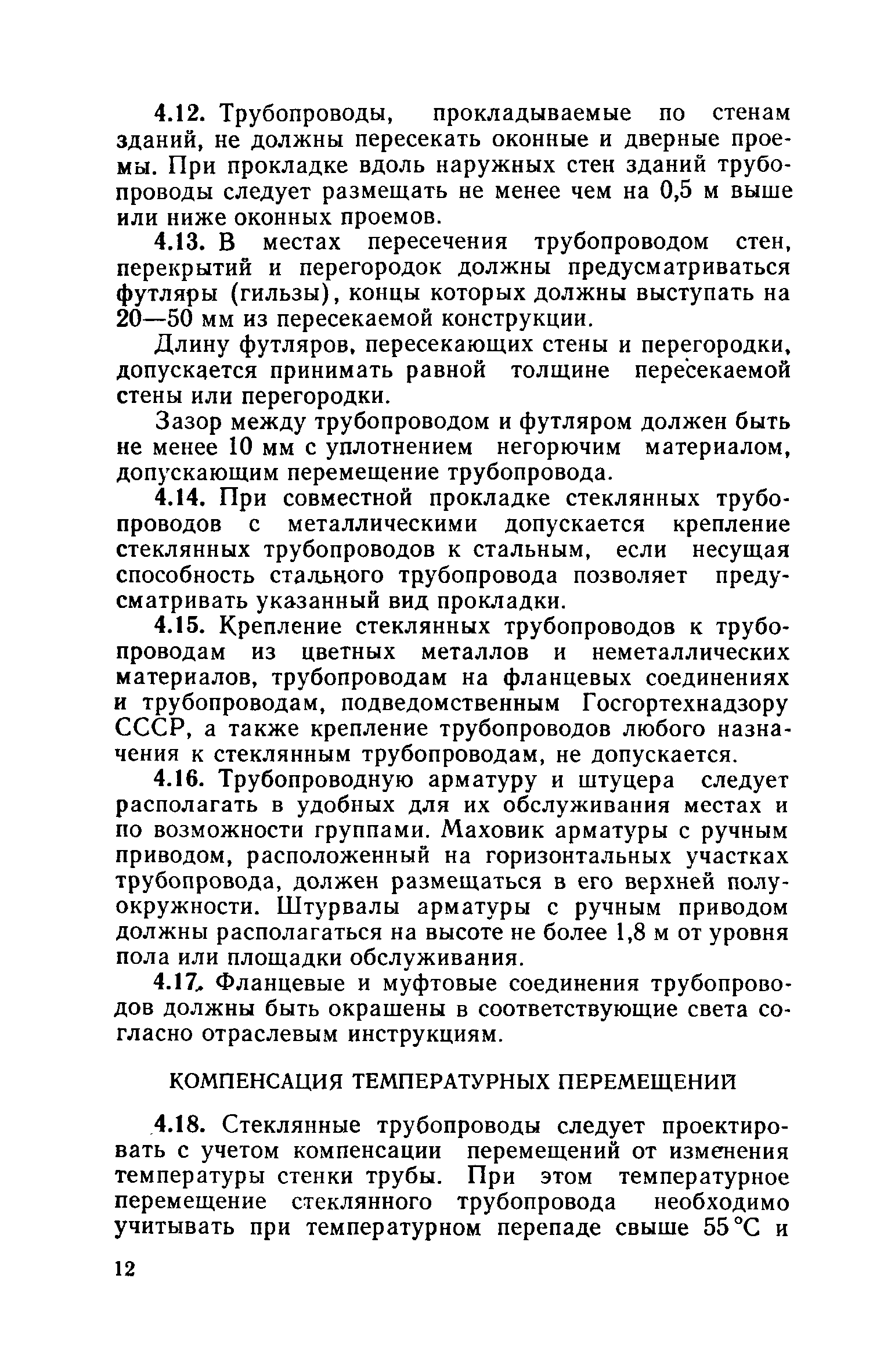

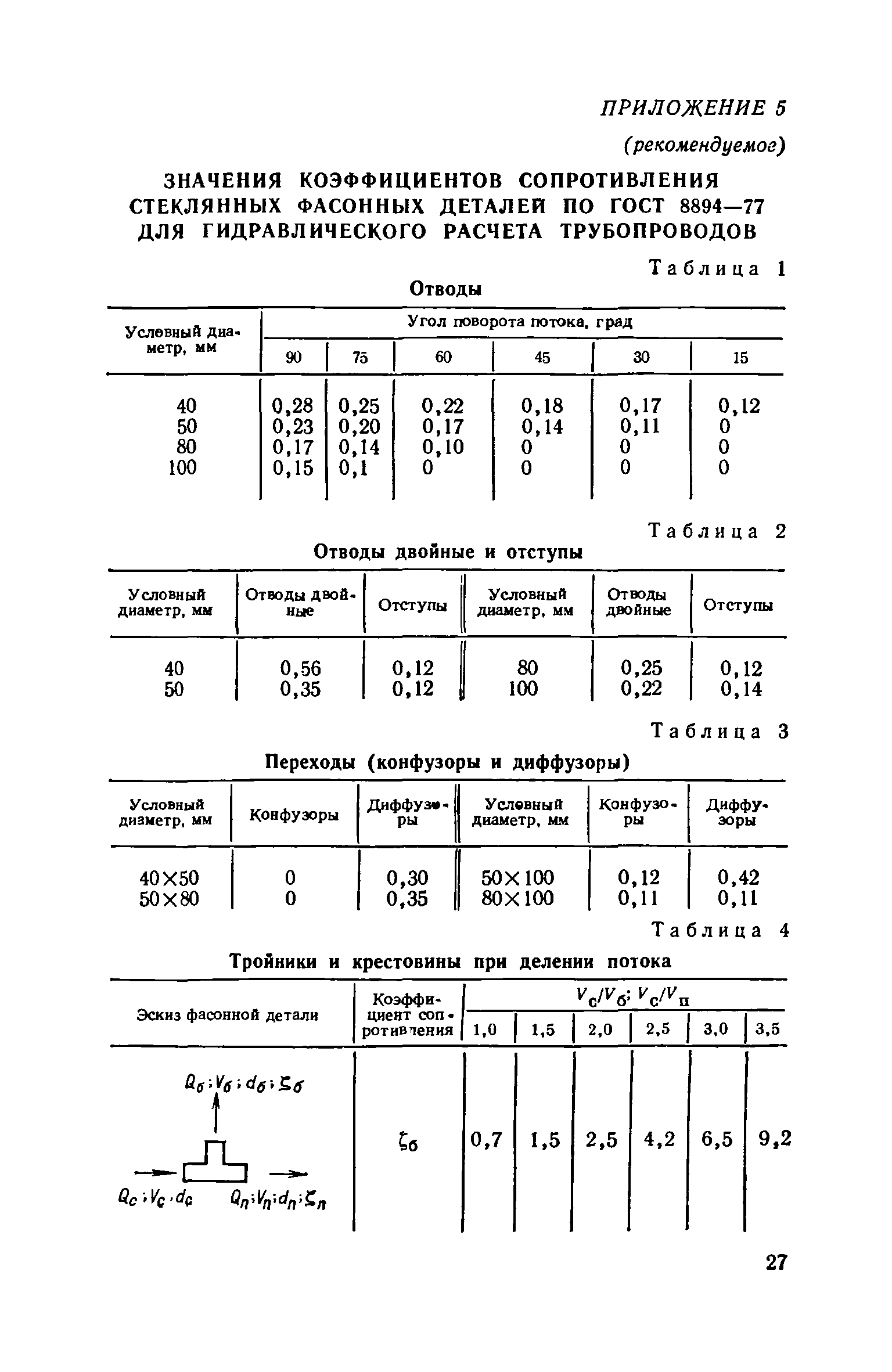

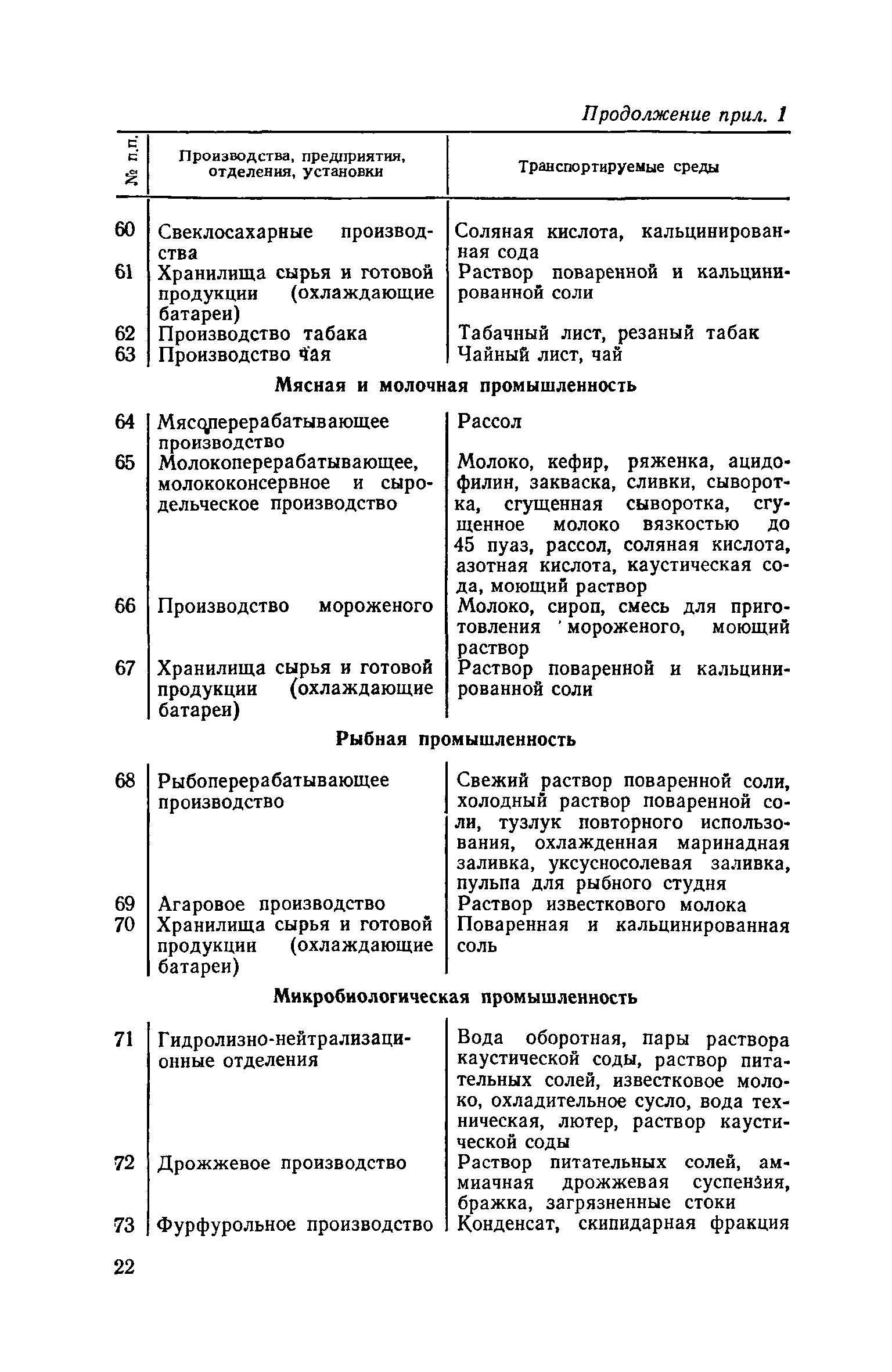

Оглавление:	1 Общие указания 2 Выбор труб, фасонных деталей, соединительных, крепежных деталей и арматуры 3 Конструктивные требования к трубопроводам    Соединения трубопроводов    Крепление трубопроводов 4 Прокладка трубопроводов    Общие указания    Компенсация температурных перемещений    Тепловая изоляция 5 Защитные устройства трубопроводов Приложение 1 Области применения стеклянных труб для строительства трубопроводов по отраслям народного хозяйства Приложение 2 Сортамент стеклянных труб с гладкими концами Приложение 3 Сортамент стеклянных труб с коническими буртами Приложение 4 Основные физические характеристики стекла, применяемого для изготовления труб Приложение 5 Значения коэффициентов сопротивления стеклянных фасонных деталей по ГОСТ 8894-77 для гидравлического расчета трубопроводов
Разработан:	ВНИПКИлегпродмонтаж Минмонтажспецстроя СССР Союзстекломонтаж
Утверждён:	19.10.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 176)
Издан:	Стройиздат (1983 г. )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие Трубы и фитинги из других материалов Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы на строительные конструкции и изделия к.55 Конструкции из других материалов
Заменяет собой:	СН 437-72 «Рекомендации по применению стеклянных труб при проектировании технологических трубопроводов»
Нормативные ссылки:	ГОСТ 8894-86 «Трубы стеклянные и фасонные части к ним. Технические условия» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.018-93 «Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования» ГОСТ 24184-80 «Фланцы металлические. Конструкция» ГОСТ 24188-80 «Прокладки. Конструкция» ГОСТ 24192-80 «Прокладки под хомуты. Конструкция» ГОСТ 24193-80 «Хомуты накидные. Конструкция» ГОСТ 24194-80 «Хомуты охватывающие. Конструкция» ГОСТ 24201-80 «Соединительные и крепежные детали стеклянных трубопроводов. Технические условия»
