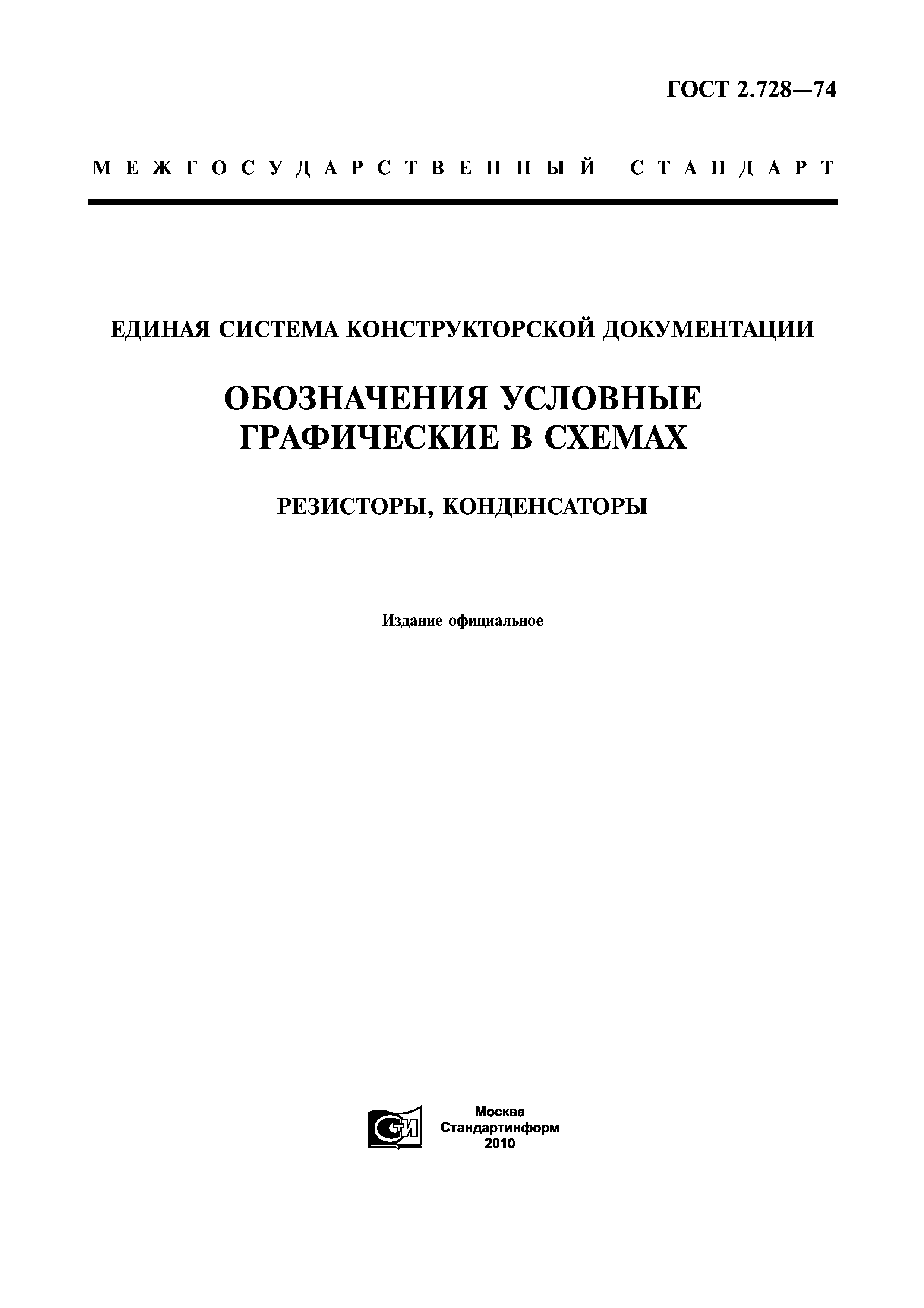

ГОСТ 2.728-74

Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы

Обозначение:	ГОСТ 2.728-74
Обозначение англ:	GOST 2.728-74
Статус:	действует
Название рус.:	Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
Название англ.:	Unified system for design documentation. Graphical symbols in diagrams. Resistors, capacitors
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1975

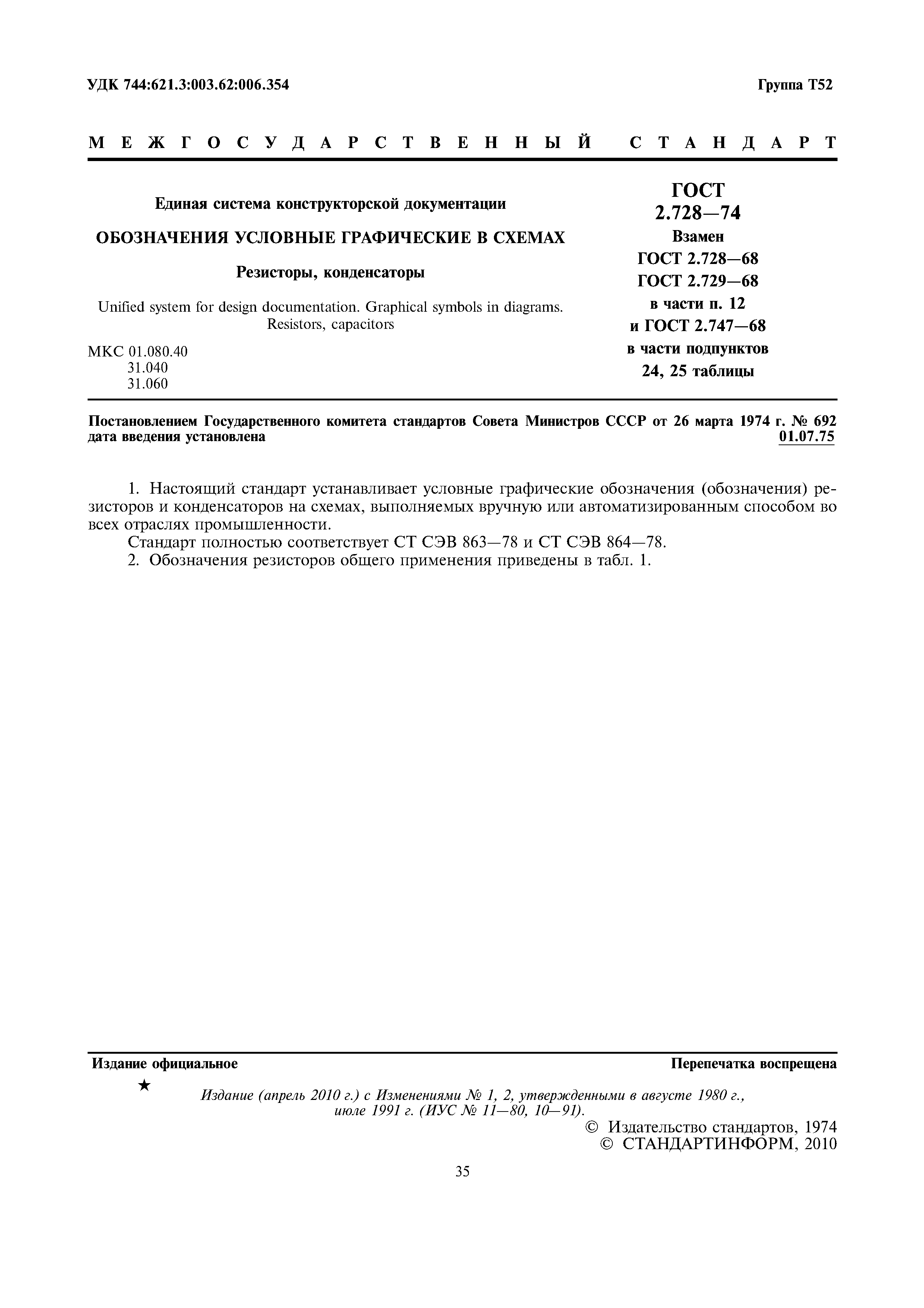

Область применения:	Стандарт устанавливает условные графические обозначения резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности.
Утверждён:	26.03.1974 Госстандарт СССР (USSR Gosstandart 692)
Издан:	Издательство стандартов (1995 г. ) Издательство стандартов (1974 г. ) ИПК Издательство стандартов (2002 г. ) Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Конденсаторы Конденсаторы в целом Резисторы Резисторы в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология ЭЛЕКТРОНИКА Конденсаторы Конденсаторы в целом Резисторы Резисторы в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электроника Общие положения. Терминология. Стандартизация. Документация
Список изменений:	№ 2 от 01.07.1991 (ИУС 10-91)
Заменяет собой:	ГОСТ 2.747-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений» ГОСТ 2.729-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные» ГОСТ 2.728-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы»
Нормативные ссылки:	ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» ГОСТ 2.747-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений» ГОСТ 2.729-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные»
