Скачать ГОСТ 2.736-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные. Линии задержки

Дата актуализации: 10.08.2017

ГОСТ 2.736-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные. Линии задержки

Обозначение: ГОСТ 2.736-68
Обозначение англ: GOST 2.736-68
Статус:действует
Название рус.:Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные. Линии задержки
Название англ.:Unified system of design documentation. Graphical symbols in diagrams. Piezoelectric and magnetostriction elements; delay lines
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1971

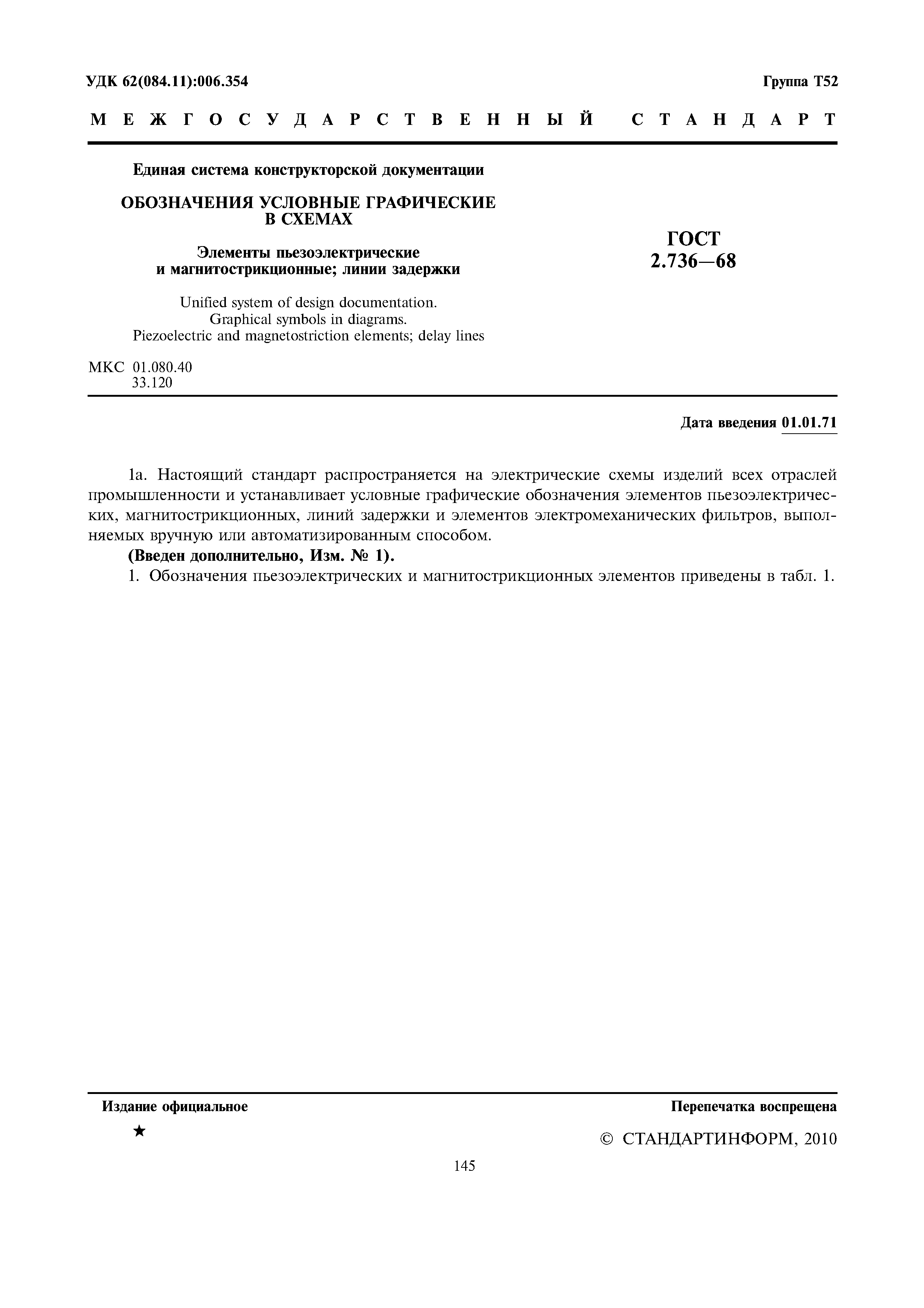

Область применения:Стандарт распространяется на электрические схемы изделий всех отраслей промышленности и устанавливает условные графические обозначения элементов пьезоэлектрических, магнитострикционных, линий задержки и элементов электромеханических фильтров, выполняемых вручную или автоматизированным способом.

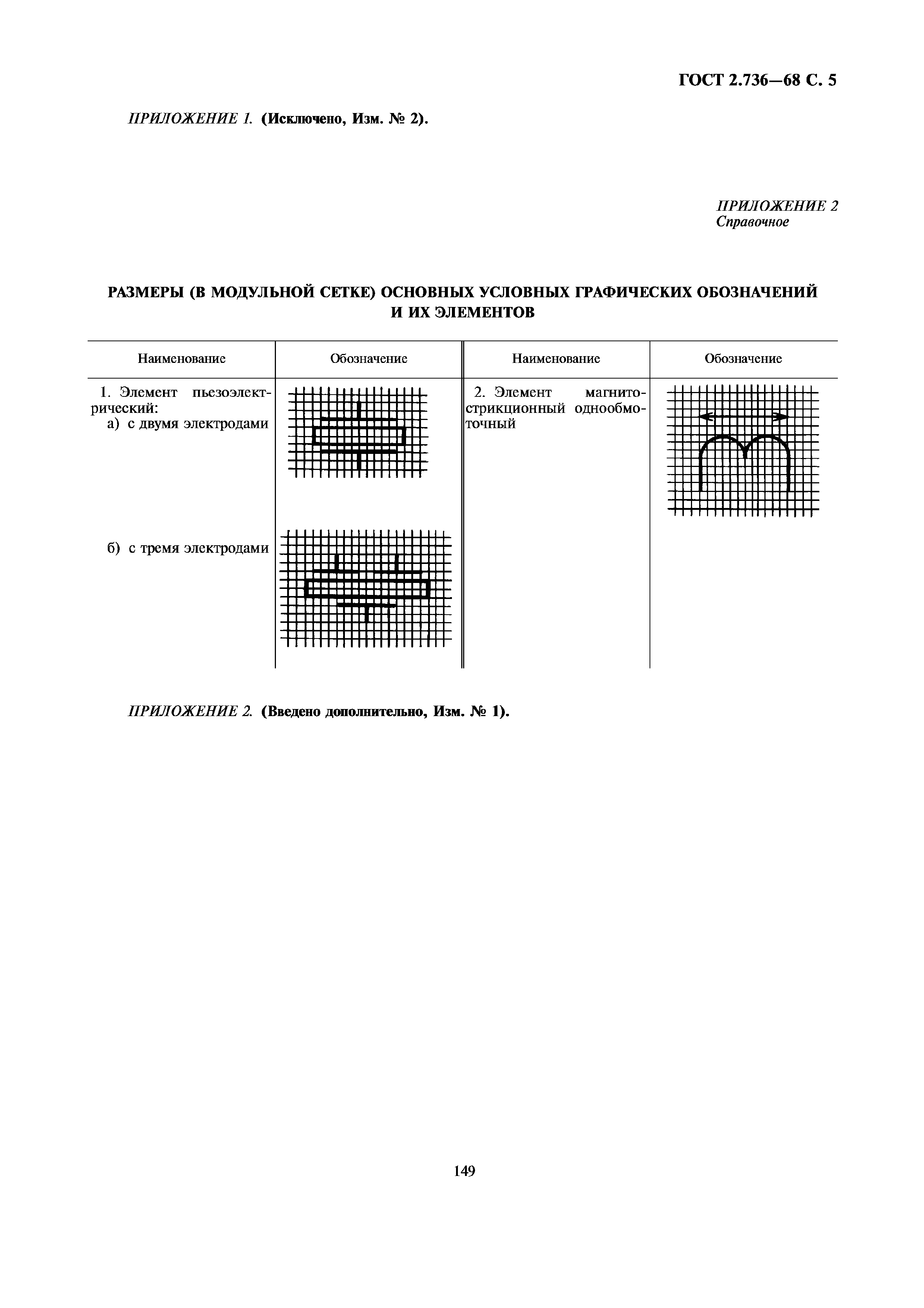

Оглавление:Приложение 2. Размеры (в модульной сетке) основных условных графических обозначений и их элементов
Разработан: Госстандарт СССР
Утверждён:14.08.1968 Госстандарт СССР (USSR Gosstandart 1303)
Издан: Издательство стандартов (1992 г. )
Стандартинформ (2010 г. )
Расположен в:Техническая документация Электроэнергия ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Компоненты и вспомогательные приспособления телекоммуникационного оборудования 712 Компоненты и вспомогательные приспособления в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Компоненты и вспомогательные приспособления телекоммуникационного оборудования 712 Компоненты и вспомогательные приспособления в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Телекоммуникации. Аудио- и видеотехника Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:
  • ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 20, пп. 20.14 и 20.15)
Нормативные ссылки:
ГОСТ 2.736-68ГОСТ 2.736-68ГОСТ 2.736-68ГОСТ 2.736-68ГОСТ 2.736-68ГОСТ 2.736-68ГОСТ 2.736-68
