Скачать ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

Дата актуализации: 10.08.2017

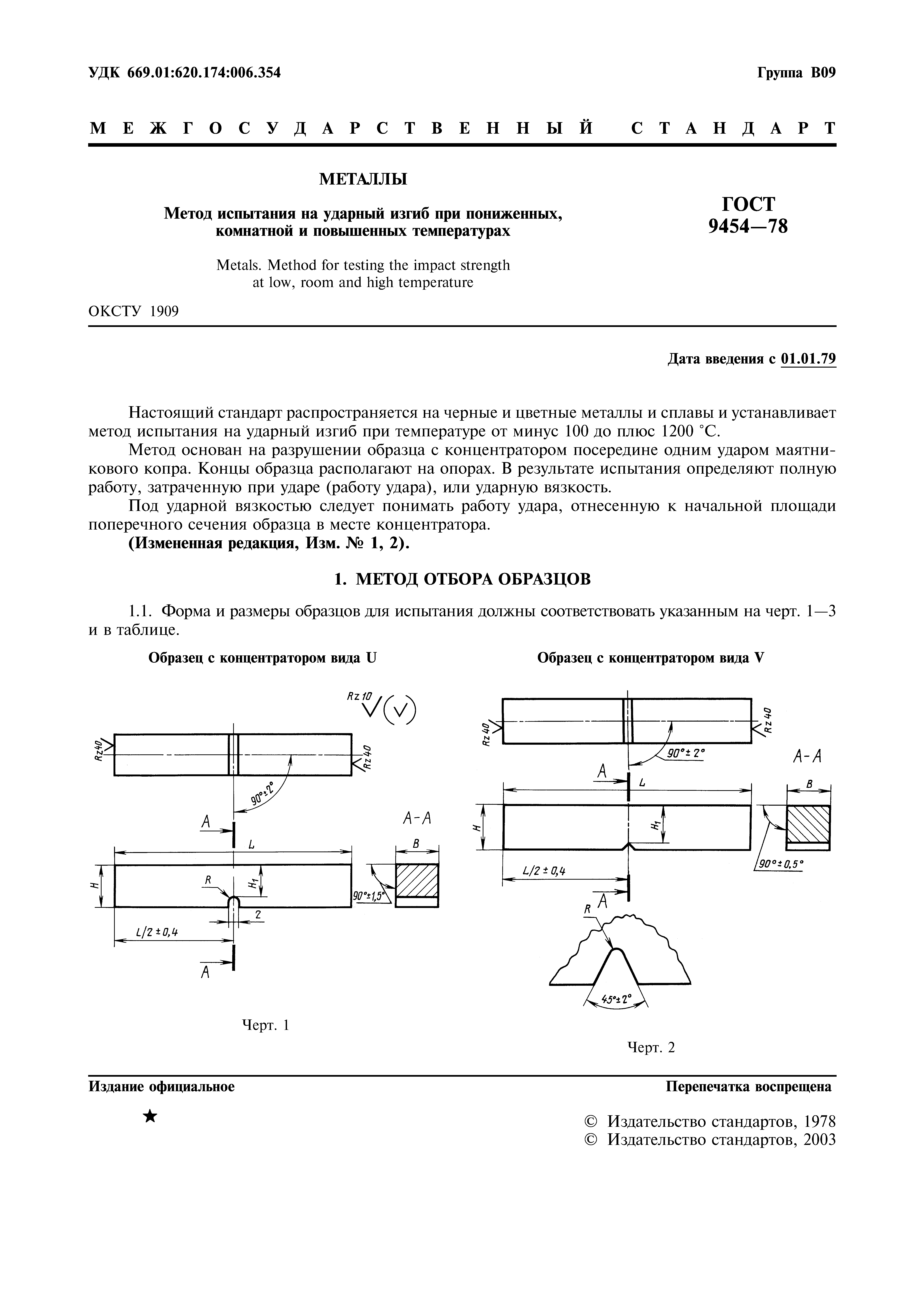

ГОСТ 9454-78

Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

Обозначение:	ГОСТ 9454-78
Обозначение англ:	GOST 9454-78
Статус:	действует
Название рус.:	Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
Название англ.:	Metals. Method for testing the impact strength at the low, room and hight temperature
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1979
Область применения:	Стандарт распространяется на черные и цветные металлы и сплавы и устанавливает метод испытания на ударный изгиб при температуре от минус 100 до плюс 1200 град. С.

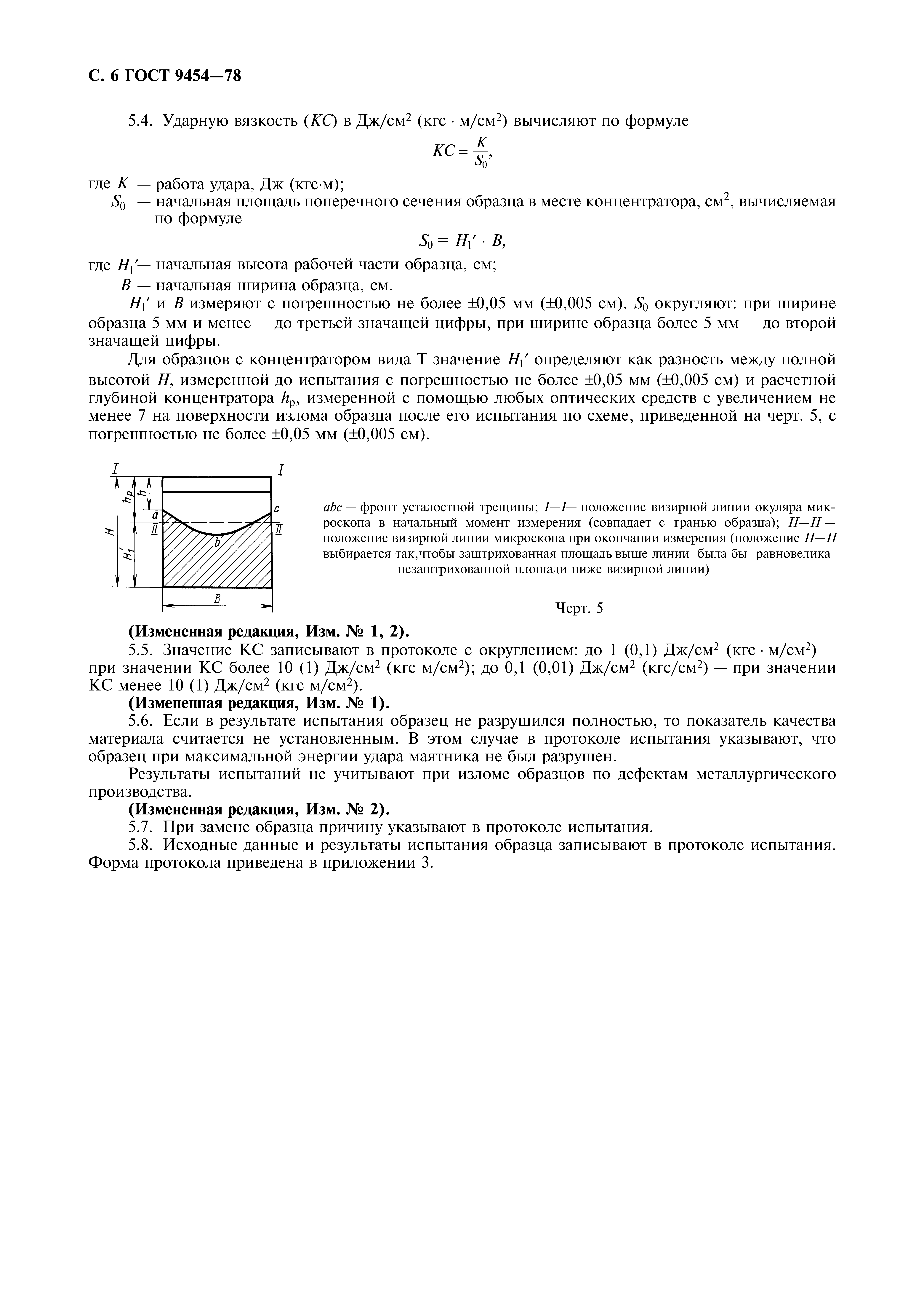

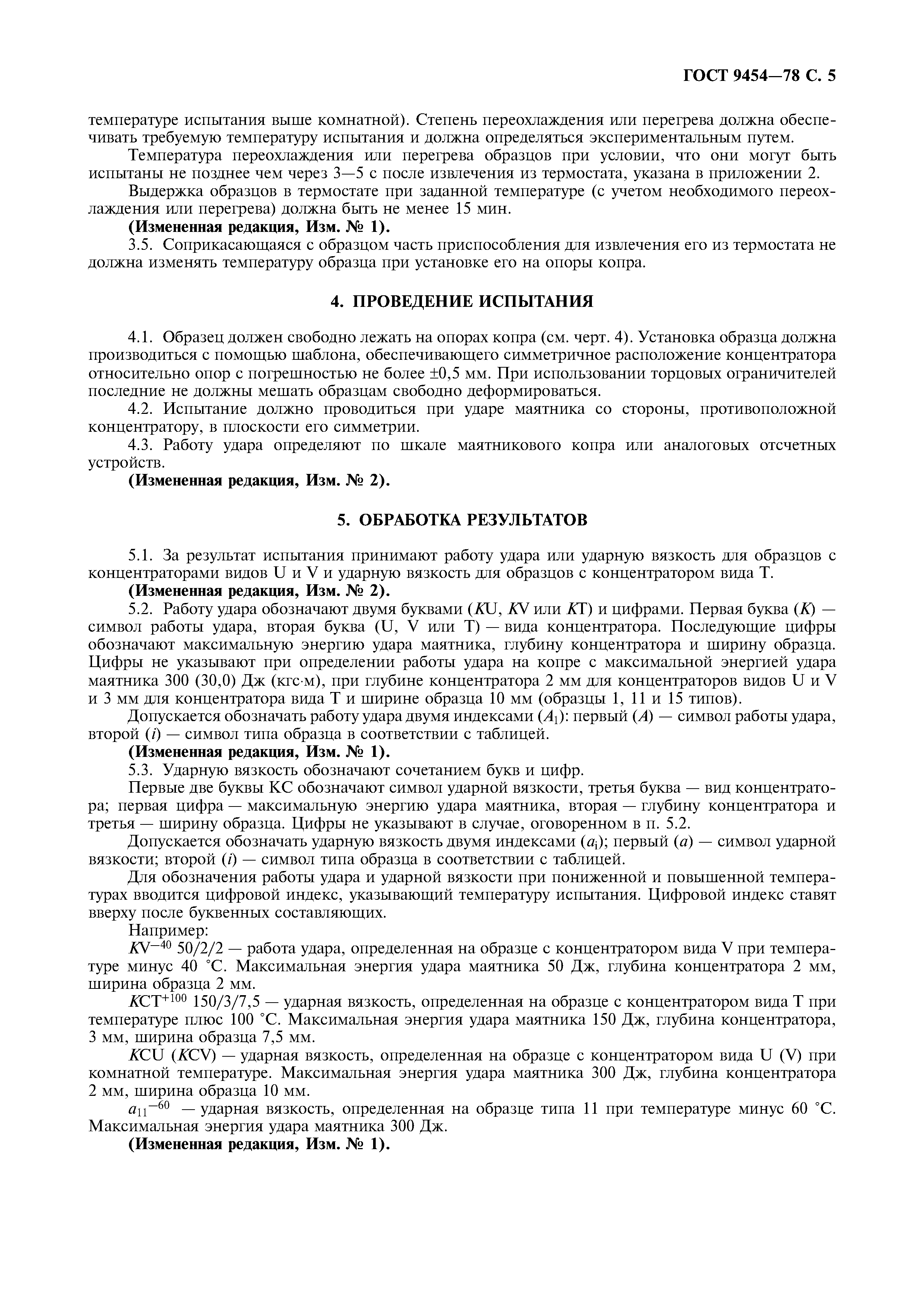

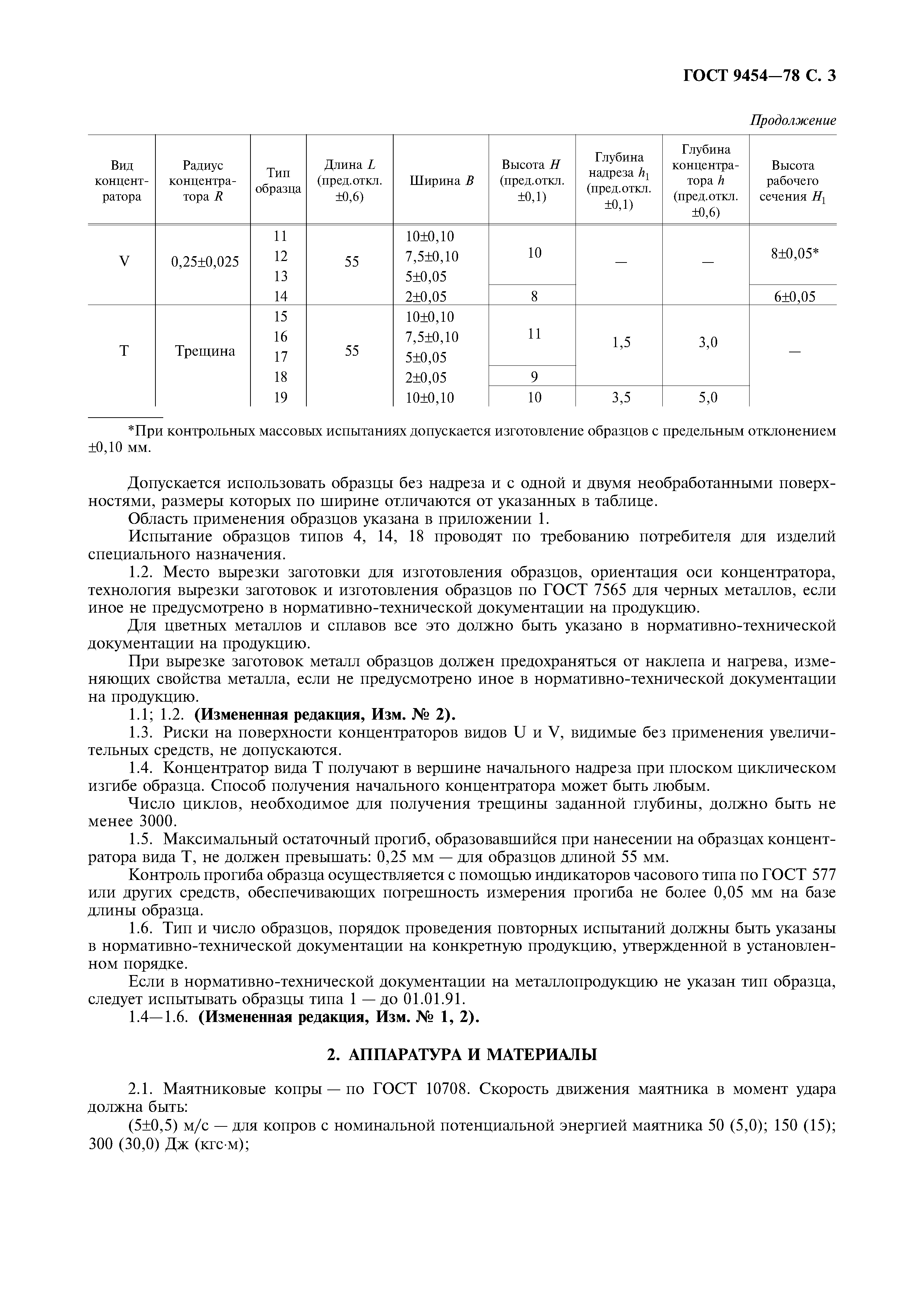

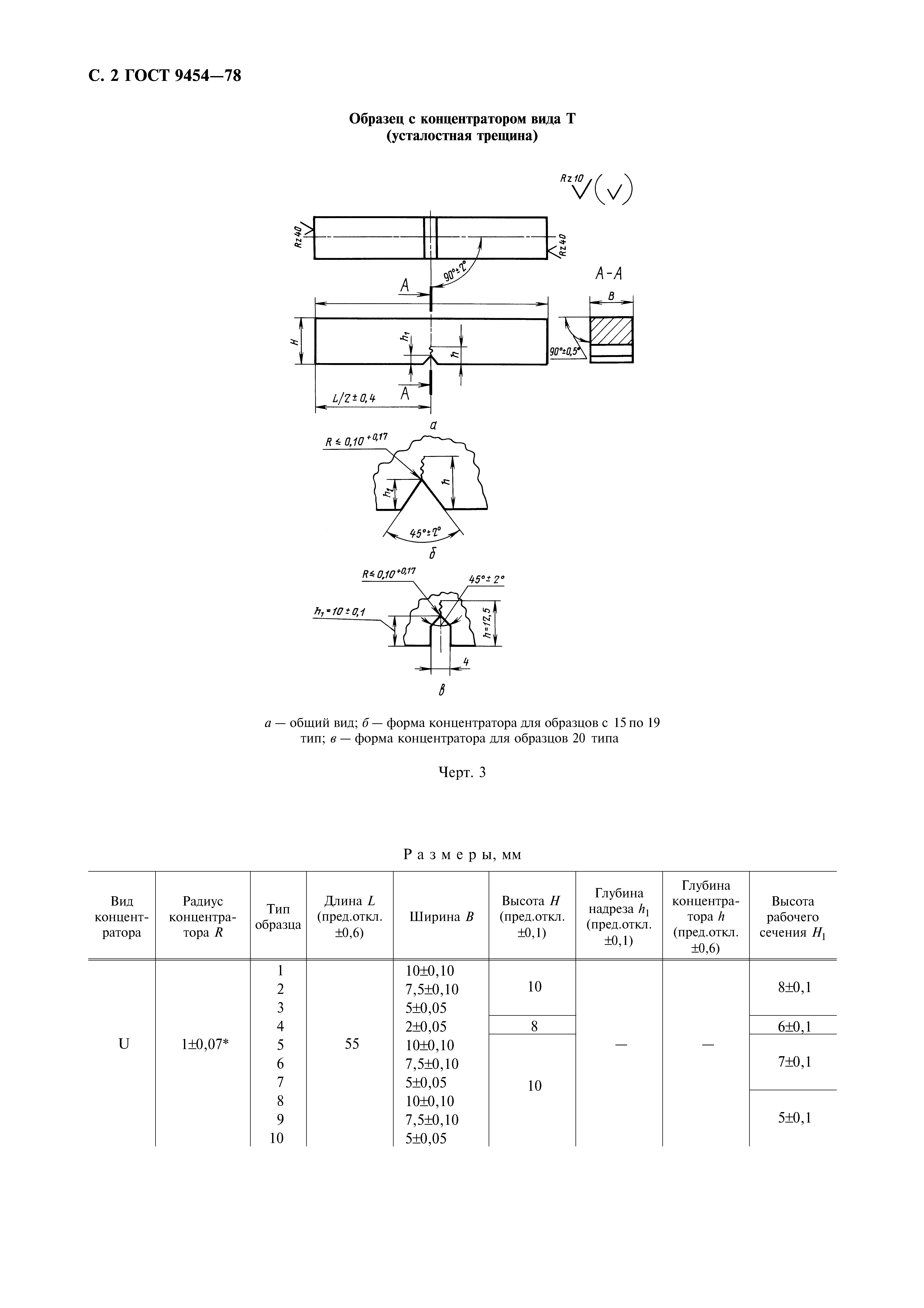

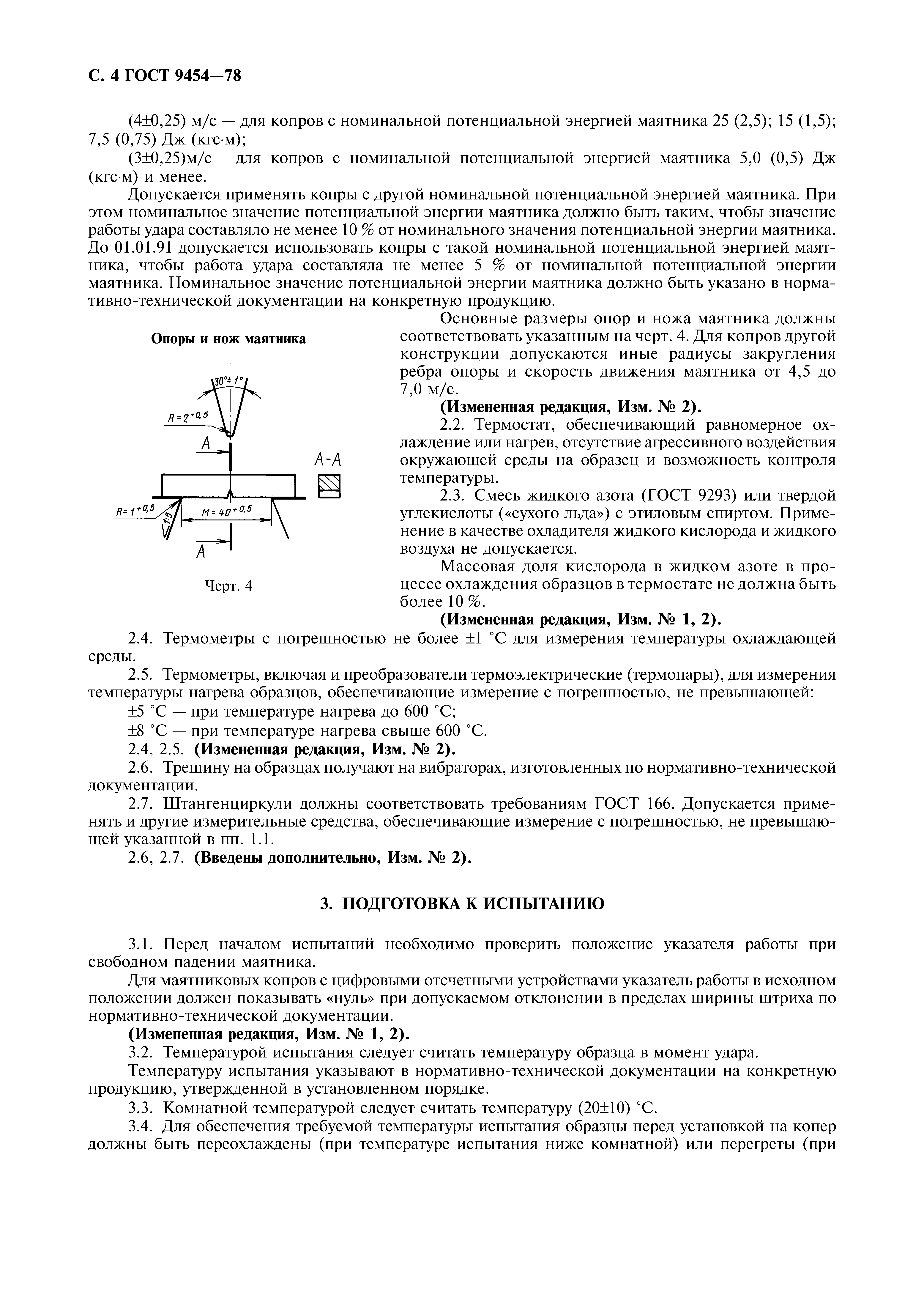

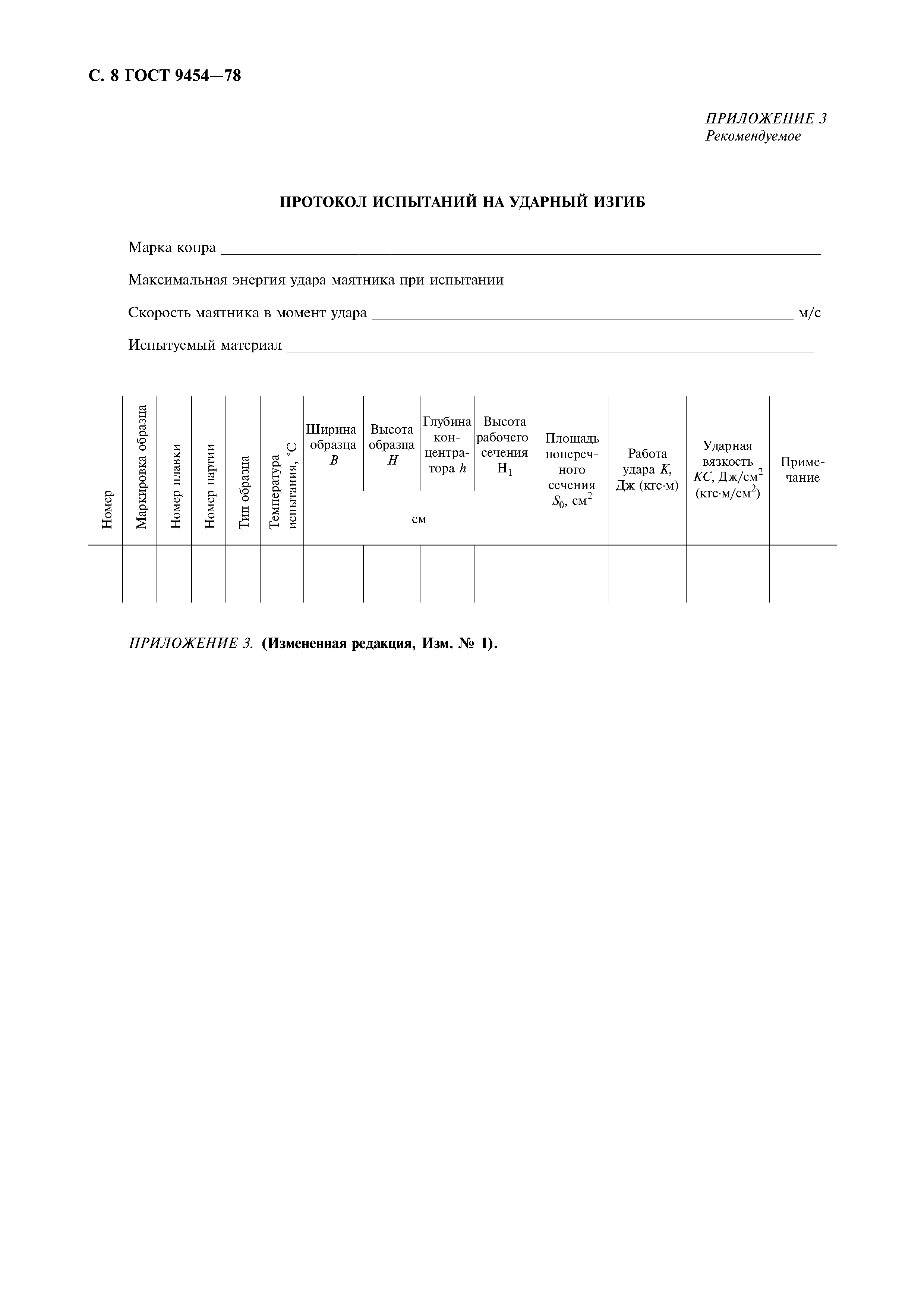

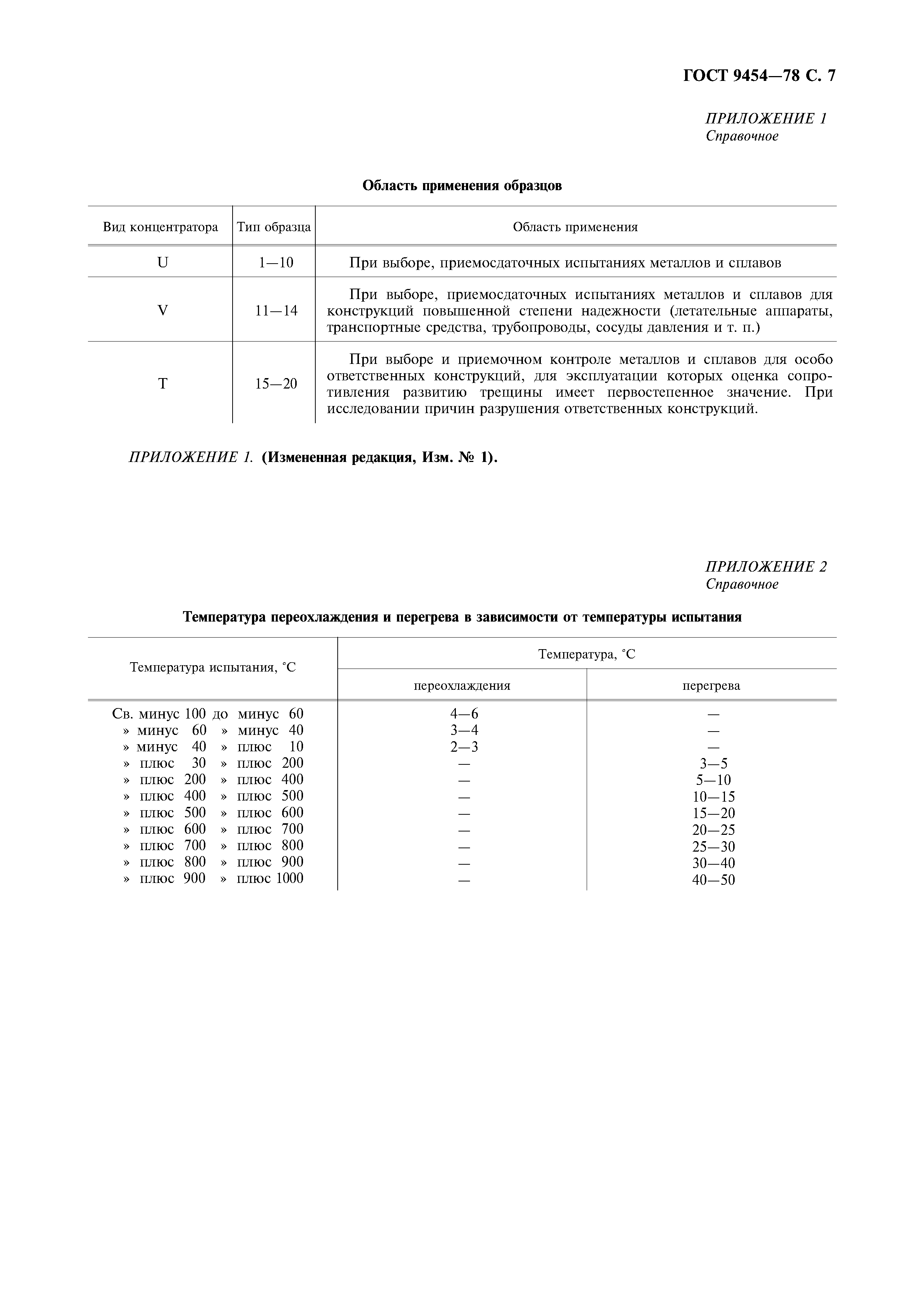

Оглавление:	1 Метод отбора образцов 2 Аппаратура и материалы 3 Подготовка к испытанию 4 Проведение испытания 5 Обработка результатов Приложение 1 (справочное) Область применения образцов Приложение 2 (справочное) Температура переохлаждения и перегрева в зависимости от температуры испытания Приложение 3 (рекомендуемое) Протокол испытания на ударный изгиб

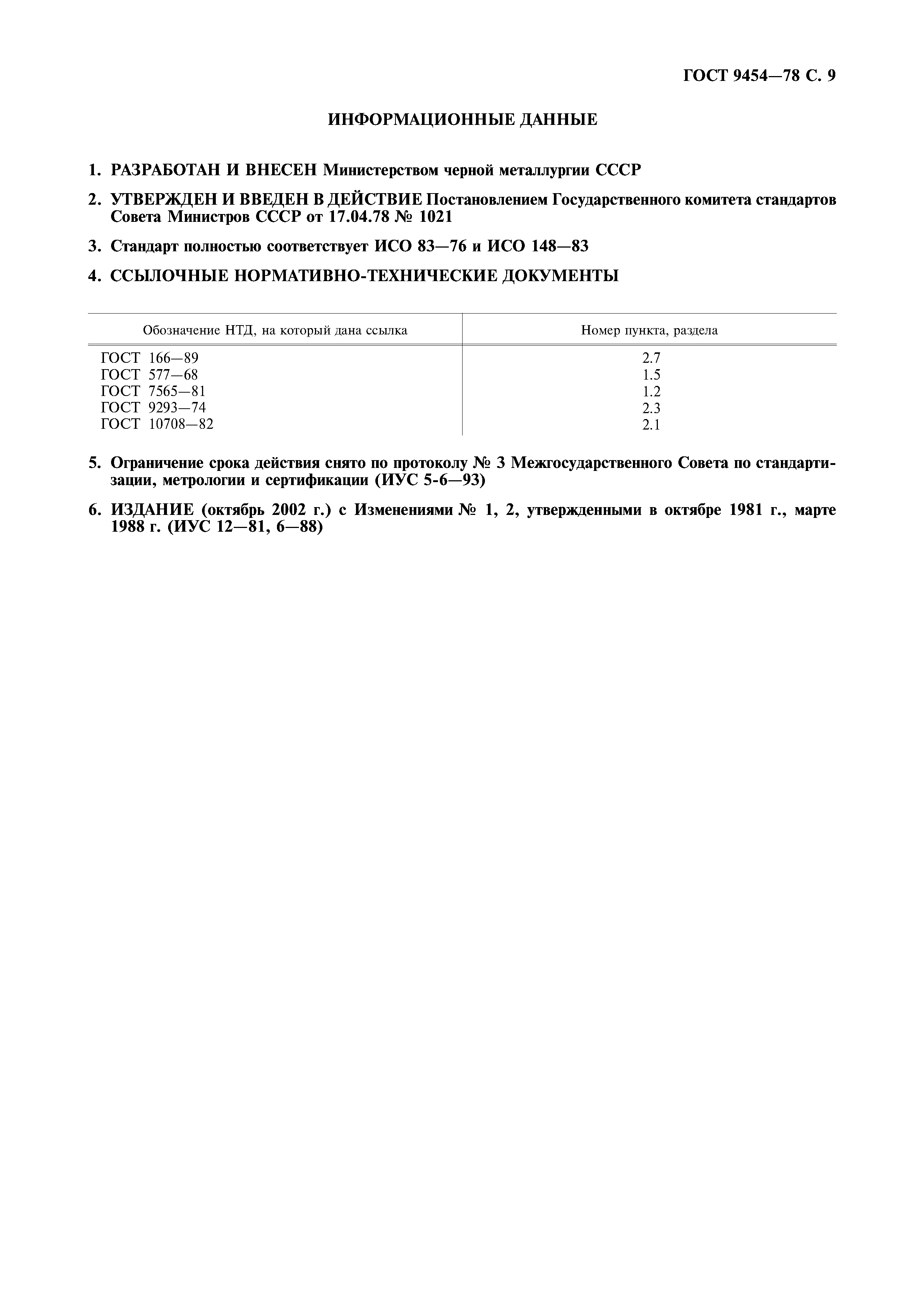

Разработан:	Министерство черной металлургии СССР
Утверждён:	17.04.1978 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 1021)
Издан:	Издательство стандартов (1978 г. ) Издательство стандартов (1990 г. ) Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов Экология МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия

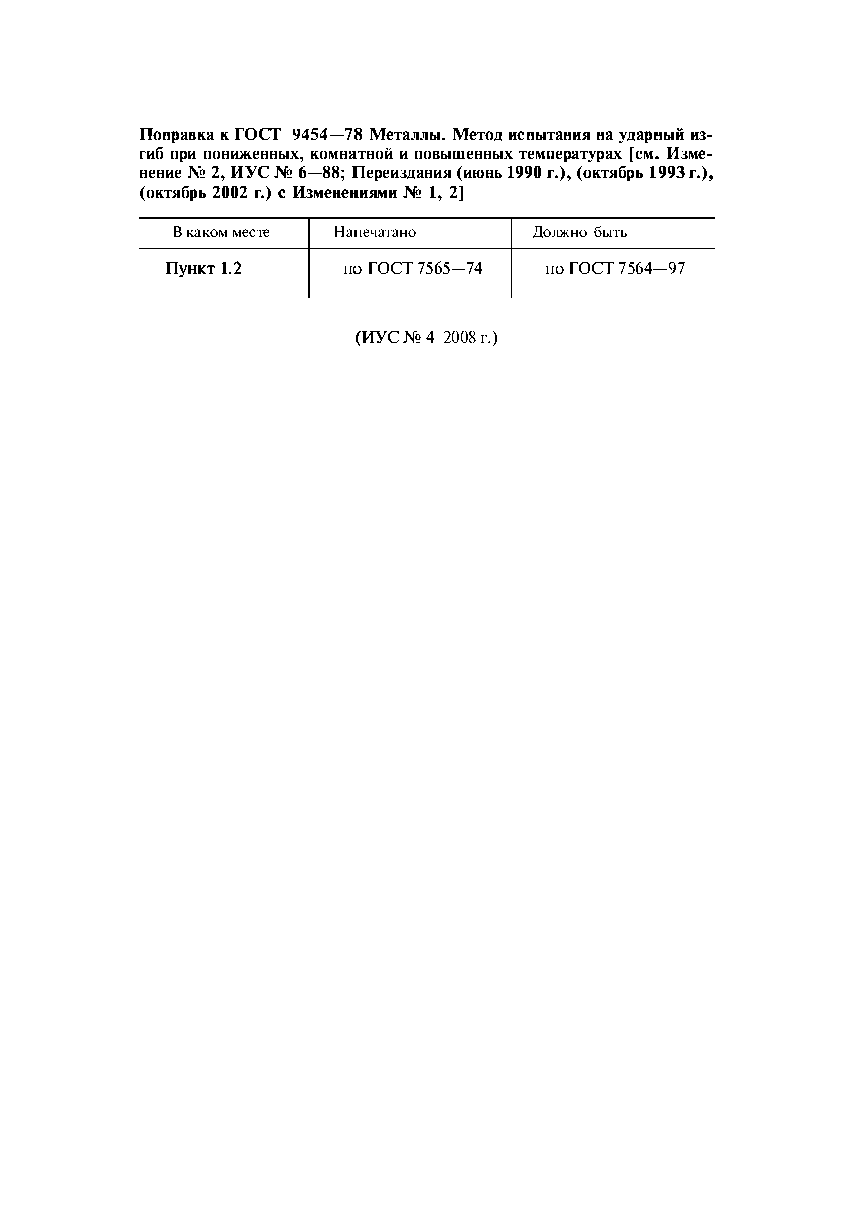

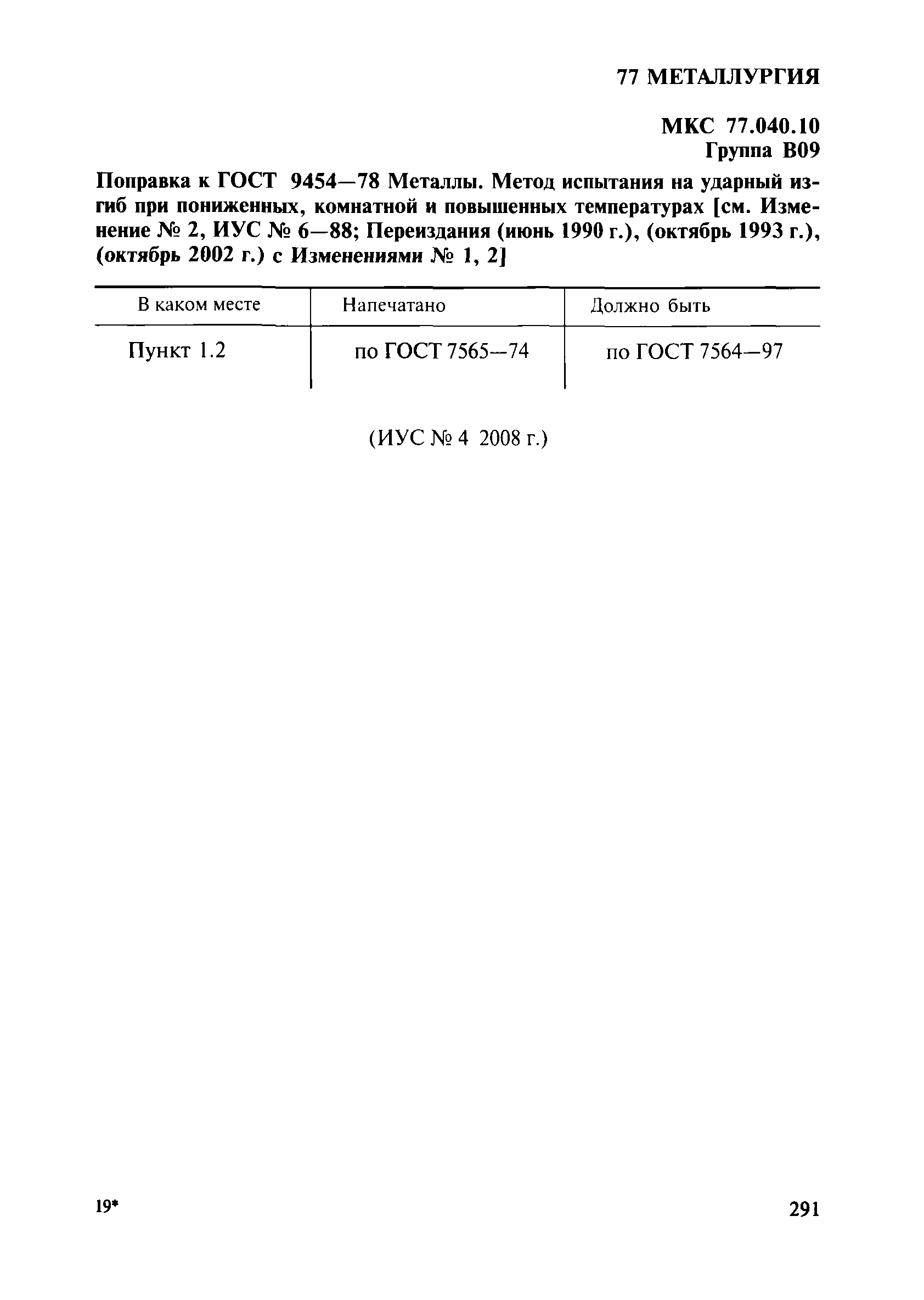

Список изменений:	Поправка (ИУС 4-2008) № 2 от 01.09.1988 (ИУС 6-88)
Заменяет собой:	ГОСТ 9454-60 «Металлы. Метод определения ударной вязкости при нормальной температуре» ГОСТ 9456-60 «Металлы. Метод определения ударной вязкости при повышенных температурах» ГОСТ 9455-60 «Металлы. Метод определения ударной вязкости при пониженных температурах»
Нормативные ссылки:	ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 10708-82 «Копры маятниковые. Технические условия» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»

Текстовое изменение Поправка

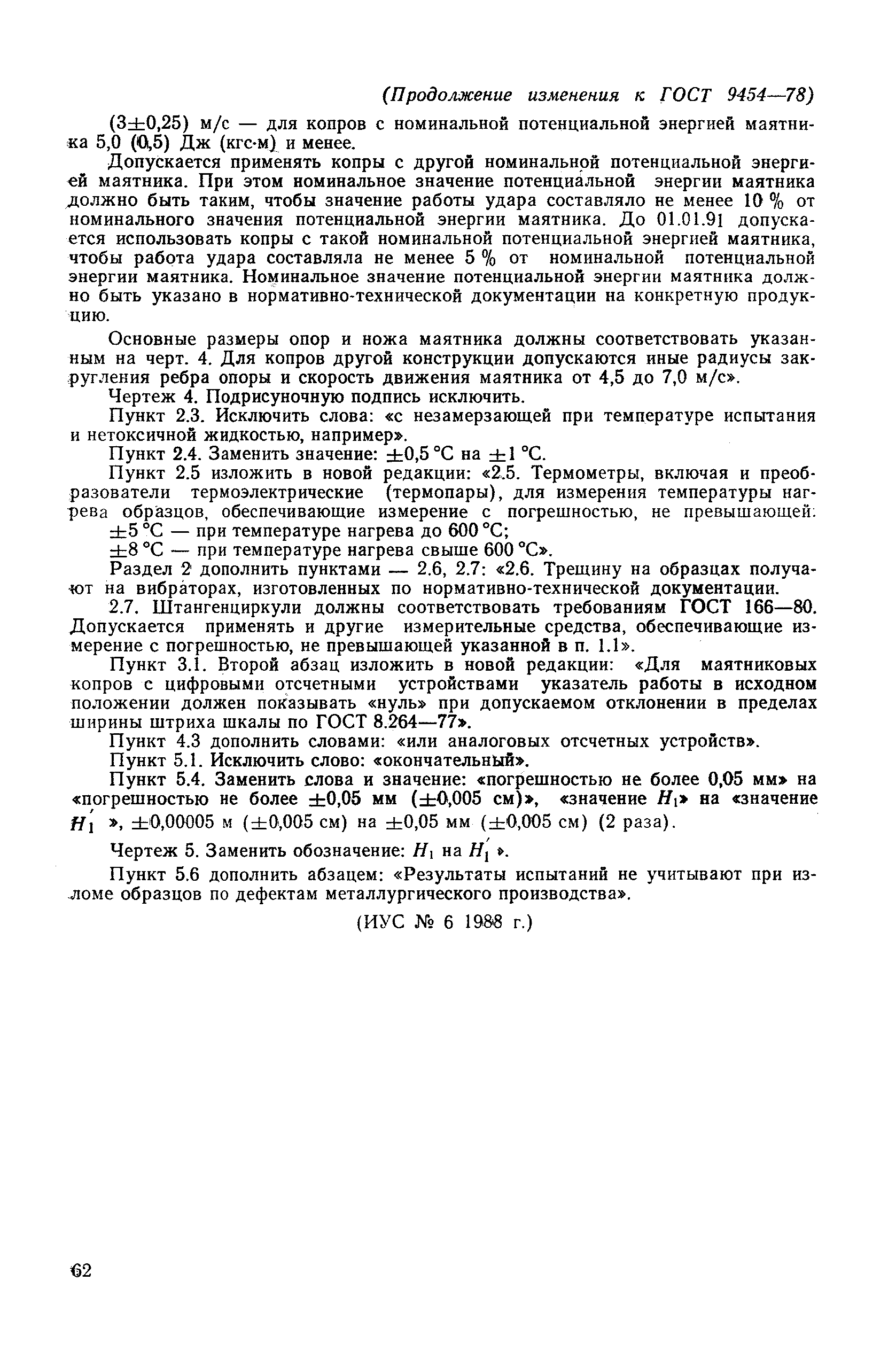

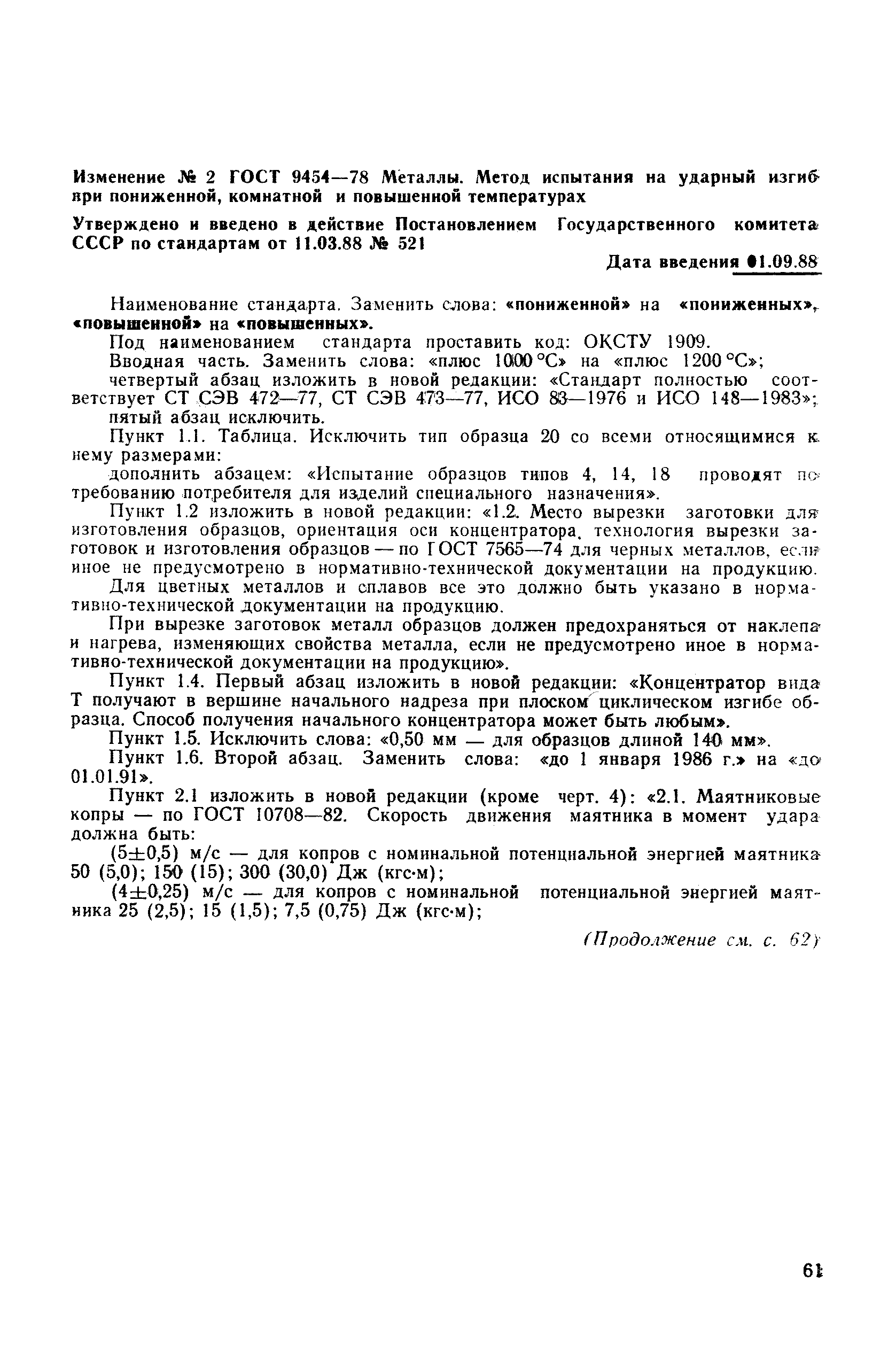

Текстовое изменение № 2 от 01.09.1988
