Скачать ГОСТ 2.791-74 Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры

Дата актуализации: 10.08.2017

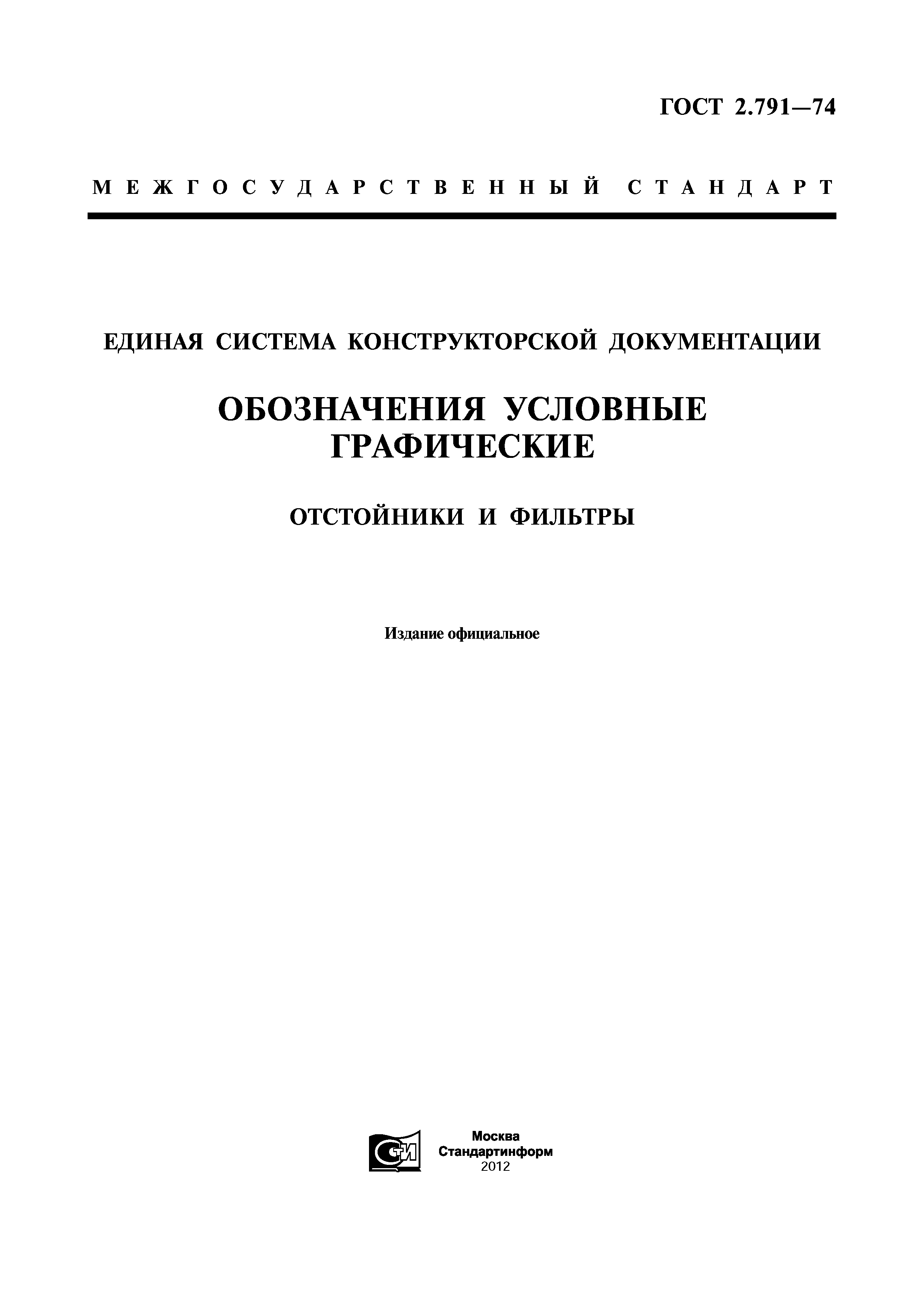

ГОСТ 2.791-74

Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры

Обозначение:	ГОСТ 2.791-74
Обозначение англ:	GOST 2.791-74
Статус:	действует
Название рус.:	Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры
Название англ.:	Unified system for design documentation. Graphic designations. Sumps and filters
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1975

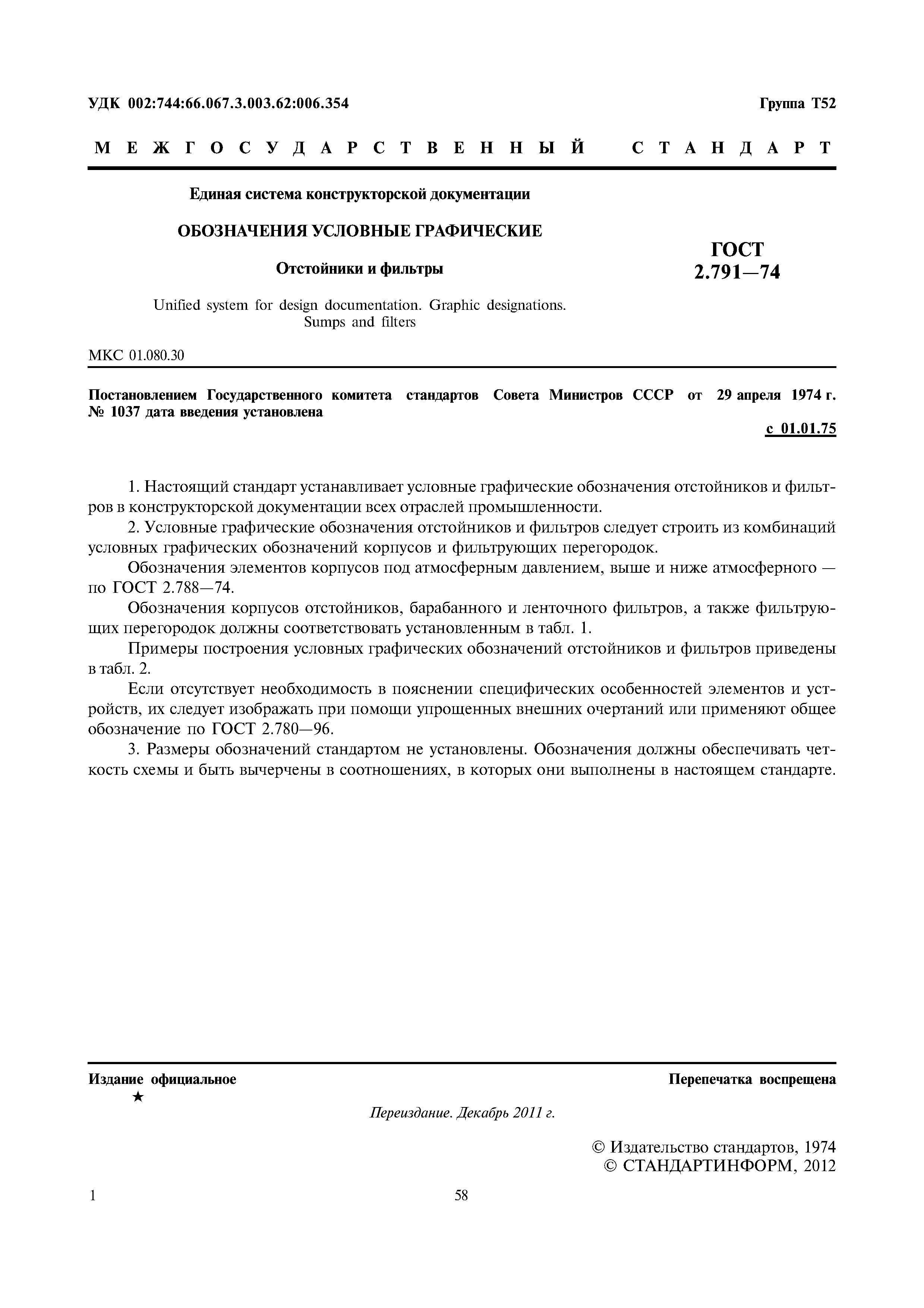

Область применения:	Стандарт устанавливает условные графические обозначения отстойников и фильтров в конструкторской документации всех отраслей промышленности.
Разработан:	Госстандарт
Утверждён:	29.04.1974 Госстандарт СССР (USSR Gosstandart 1037)
Издан:	Издательство стандартов (1974 г. ) ИПК Издательство стандартов (1998 г. ) Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Нормативные ссылки:	ГОСТ 2.780-96 «Единая система конструкторской документации. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические» ГОСТ 2.788-74 «Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные»
