Скачать ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические

Дата актуализации: 10.08.2017

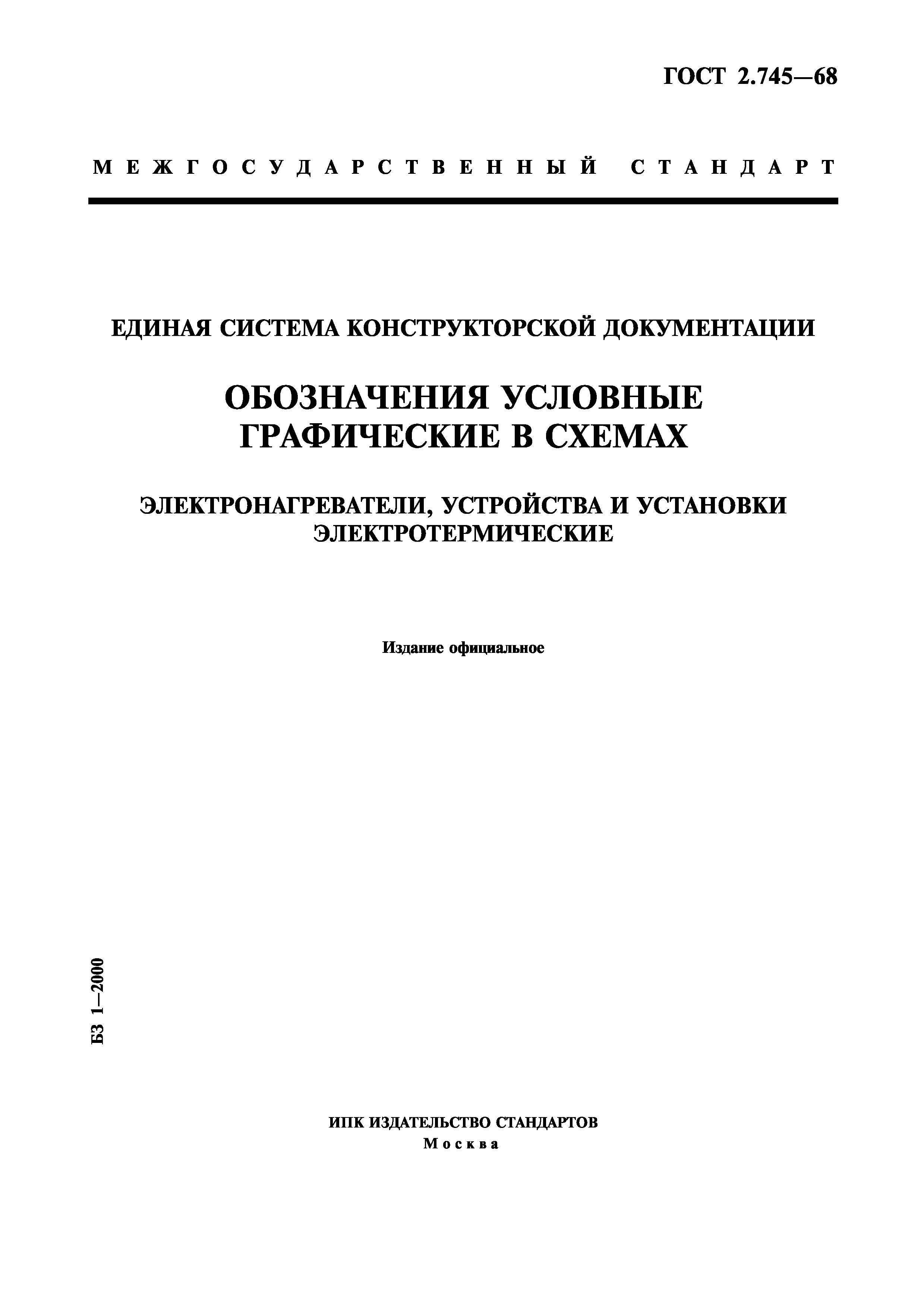

ГОСТ 2.745-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические

Обозначение: ГОСТ 2.745-68
Обозначение англ: GOST 2.745-68
Статус:действует
Название рус.:Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
Название англ.:Unified system for design documentation. Graphic identifications in schemes. Electroterminal electric heaters, installaion and devices
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1971

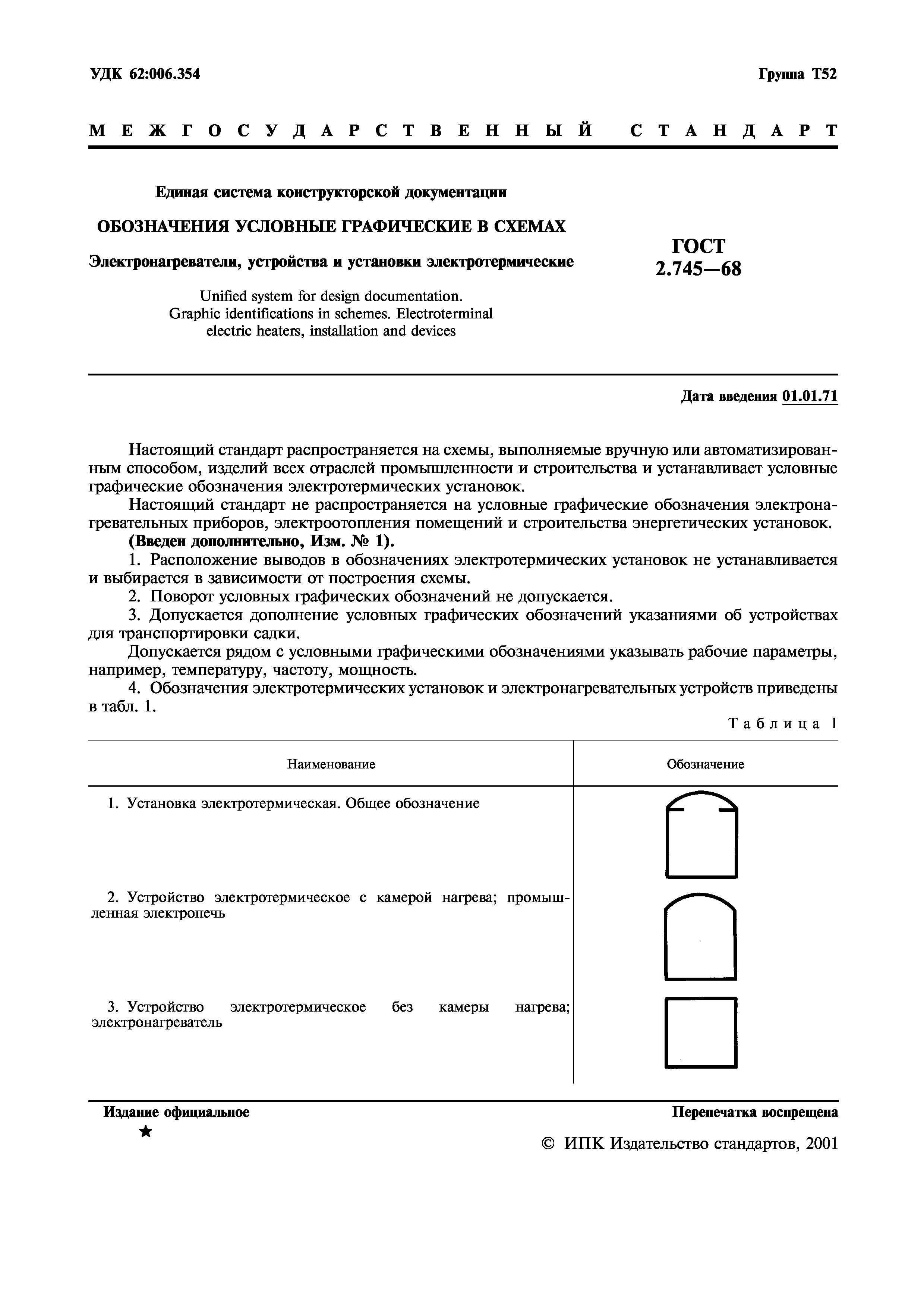

Область применения:Стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения электротермических установок. Стандарт не распространяется на условные графические обозначения электронагревательных приборов, электроотопления помещений и строительства энергетических установок.
Разработан: Госстандарт СССР
Утверждён:26.08.1968 Госстандарт СССР (USSR Gosstandart 1371)
Издан: Издательство стандартов (1995 г. )
ИПК Издательство стандартов (2001 г. )
Расположен в:Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные печи Электрические печи ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология МАШИНОСТРОЕНИЕ Промышленные печи Электрические печи ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:
  • ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 20, п. 20.12)
Нормативные ссылки:
ГОСТ 2.745-68ГОСТ 2.745-68ГОСТ 2.745-68ГОСТ 2.745-68ГОСТ 2.745-68ГОСТ 2.745-68ГОСТ 2.745-68ГОСТ 2.745-68
