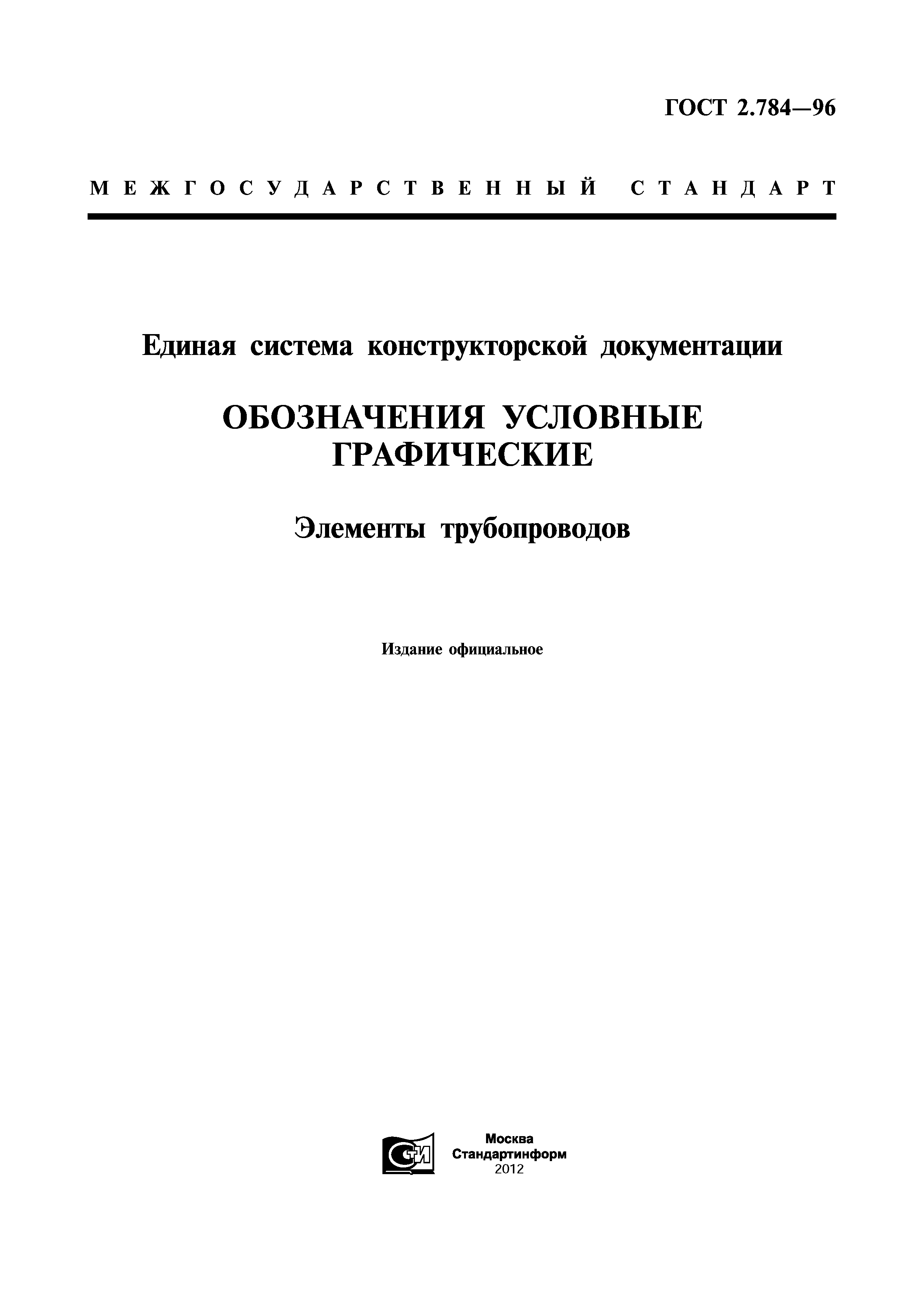

ГОСТ 2.784-96

Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов

Обозначение:	ГОСТ 2.784-96
Обозначение англ:	GOST 2.784-96
Статус:	действует
Название рус.:	Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов
Название англ.:	Unified system for design documentation. Graphic designations. Pipeline elements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1998

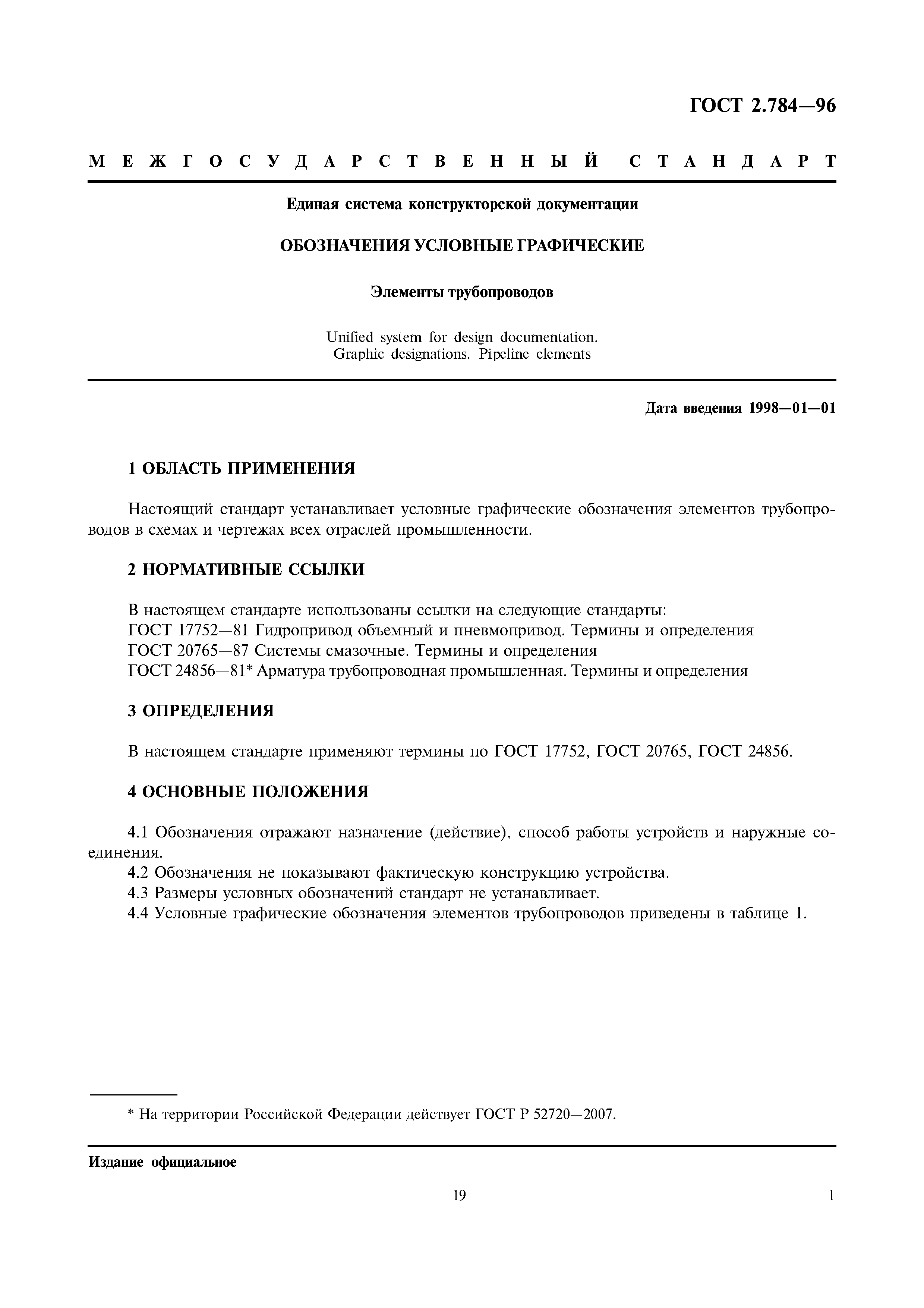

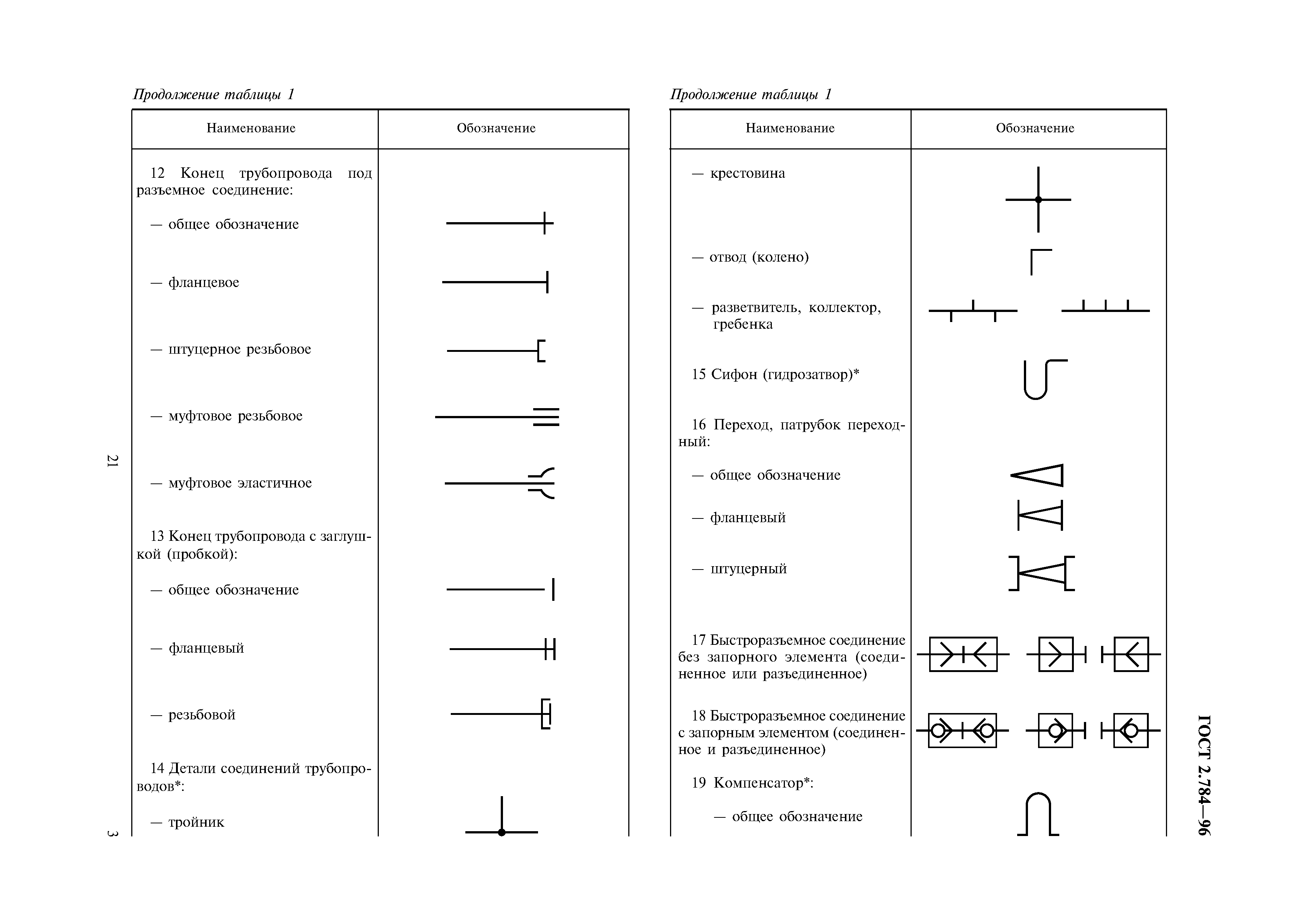

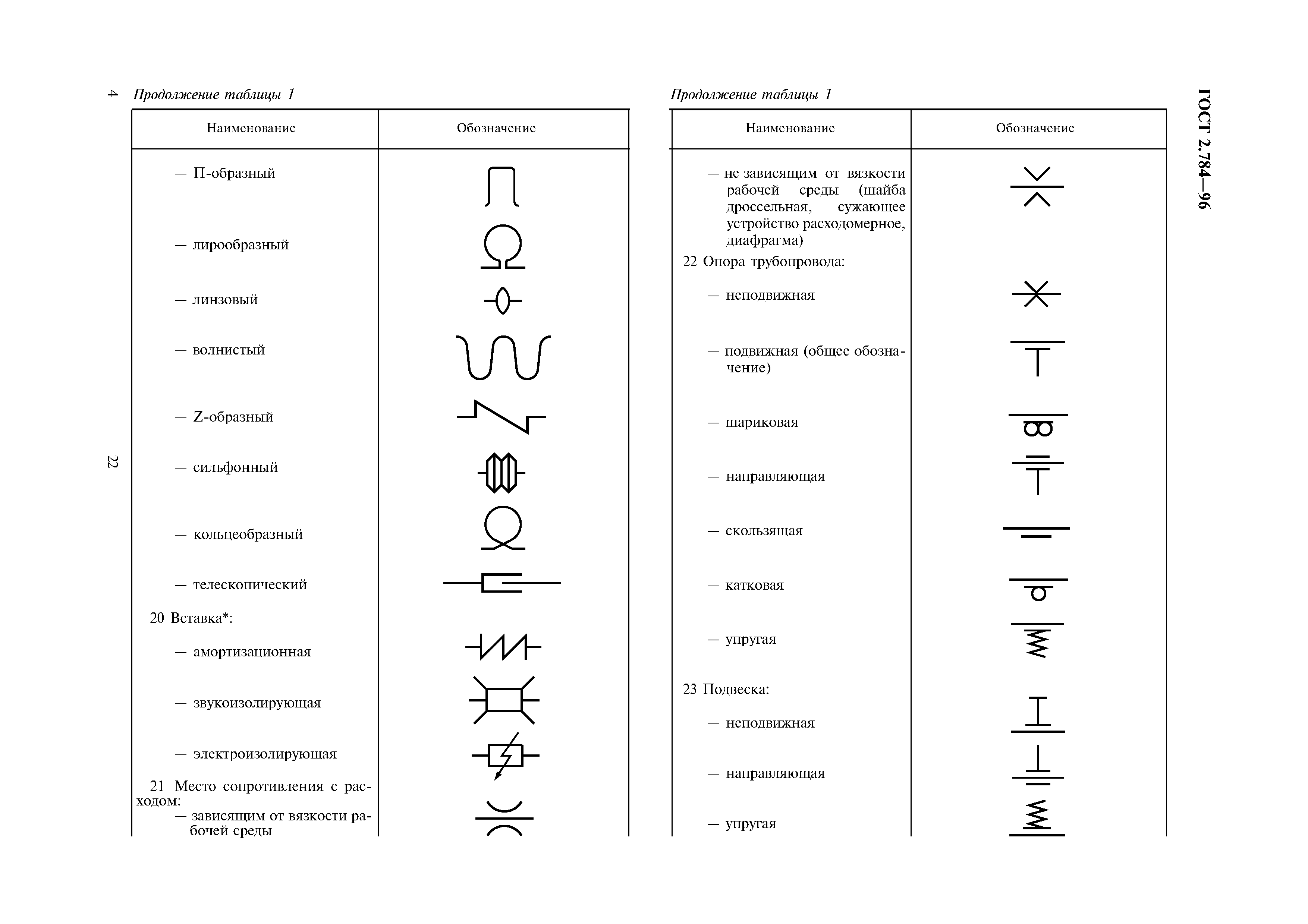

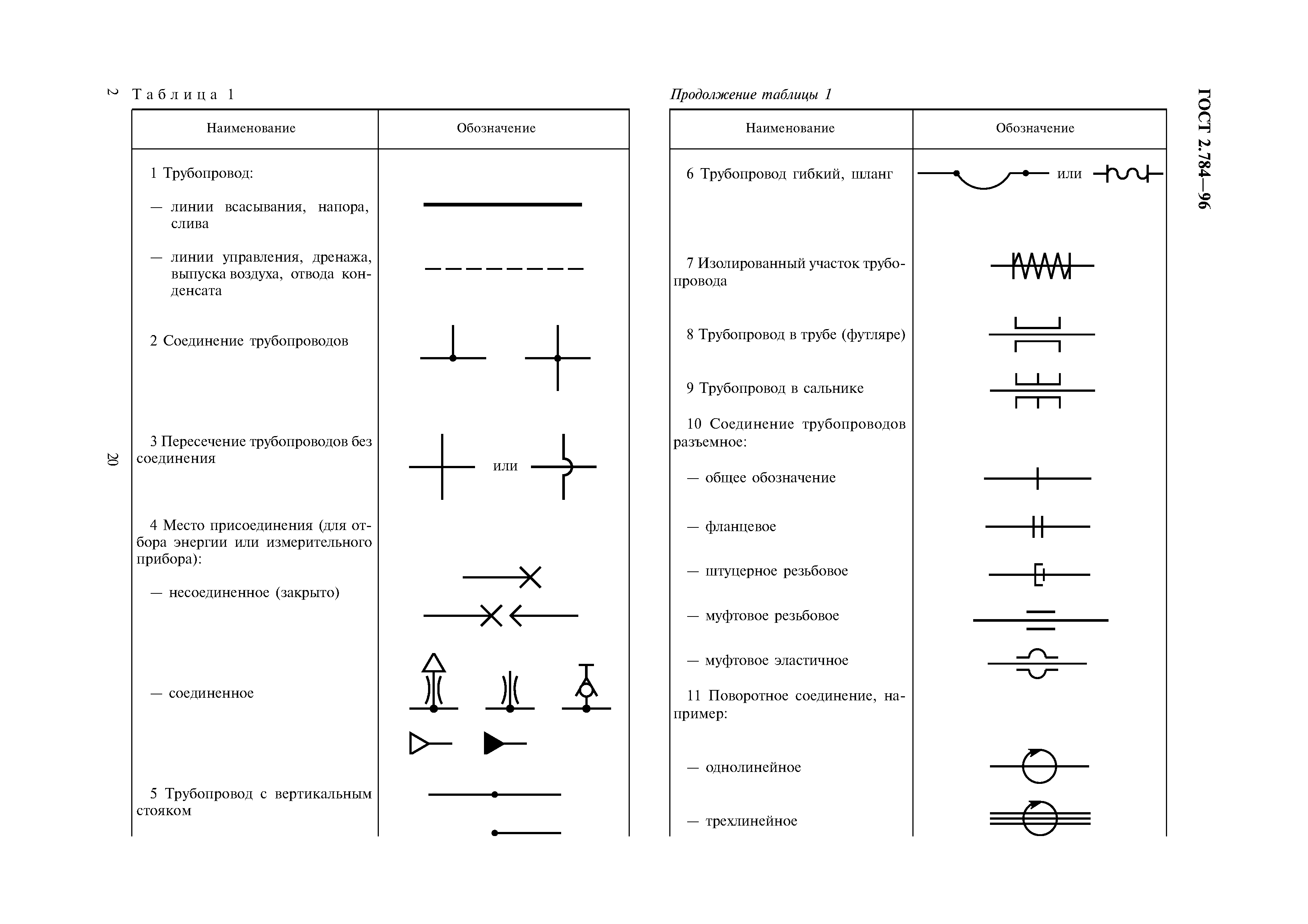

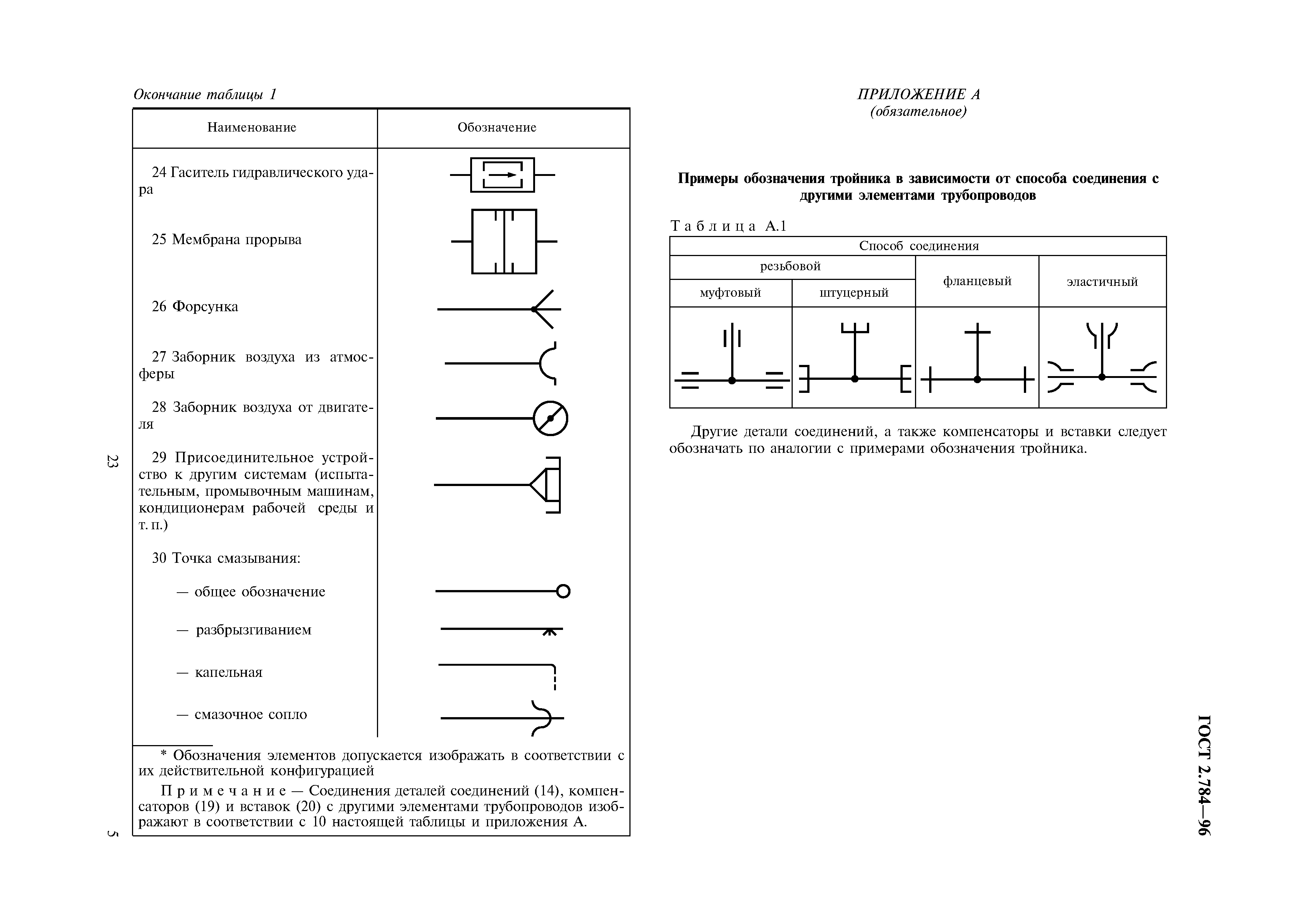

Область применения:	Стандарт устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Основные положения Приложение А (обязательное) Примеры обозначения тройника в зависимости от способа соединения с другими элементами трубопроводов

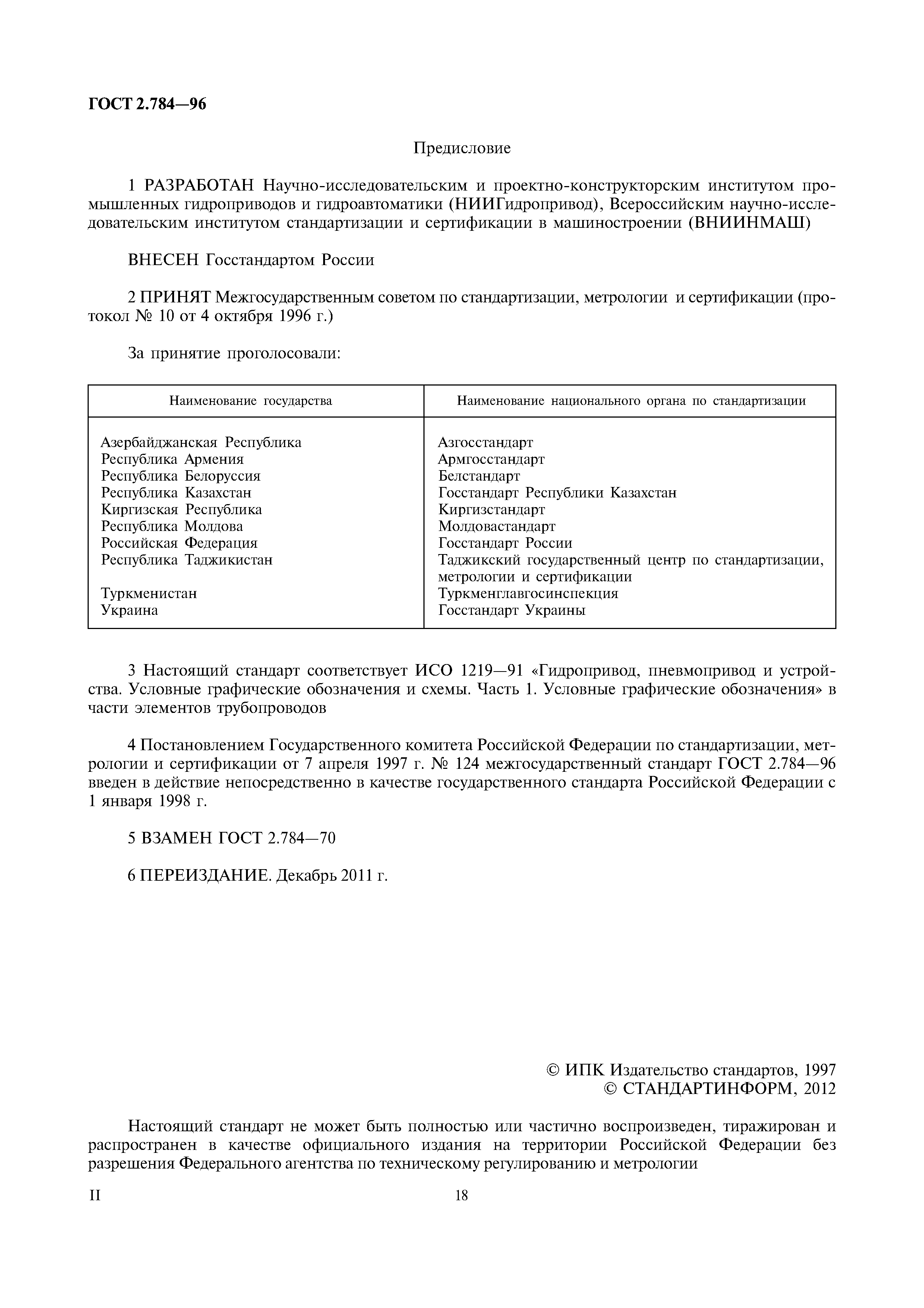

Разработан:	ВНИИНМАШ Госстандарта России НИИ-Гидропривод
Утверждён:	04.10.1996 МНТКС (MNTKS 10) 07.04.1997 Госстандарт России (Russian Federation Gosstandart 124)
Издан:	ИПК Издательство стандартов (1997 г. ) ИПК Издательство стандартов (1998 г. ) ИПК Издательство стандартов (2003 г. ) Стандартинформ (2005 г. ) Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 2.784-70 «Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов»
Нормативные ссылки:	ГОСТ 17752-81 «Гидропривод объемный и пневмопривод. Термины и определения» ГОСТ 20765-87 «Системы смазочные. Термины и определения» ГОСТ 24856-81 «Арматура трубопроводная промышленная. Термины и определения» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения»
