Скачать ВСН 160-69 Инструкция по геодезическим и маркшейдерским работам при строительстве транспортных тоннелей

Дата актуализации: 10.08.2017

ВСН 160-69

Инструкция по геодезическим и маркшейдерским работам при строительстве транспортных тоннелей

Обозначение: ВСН 160-69
Обозначение англ: VSN 160-69
Статус:действует
Название рус.:Инструкция по геодезическим и маркшейдерским работам при строительстве транспортных тоннелей
Название англ.:Guidelines to Geodetic and Mining Survey Services for Transportation Tunnel Construction
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.04.1970

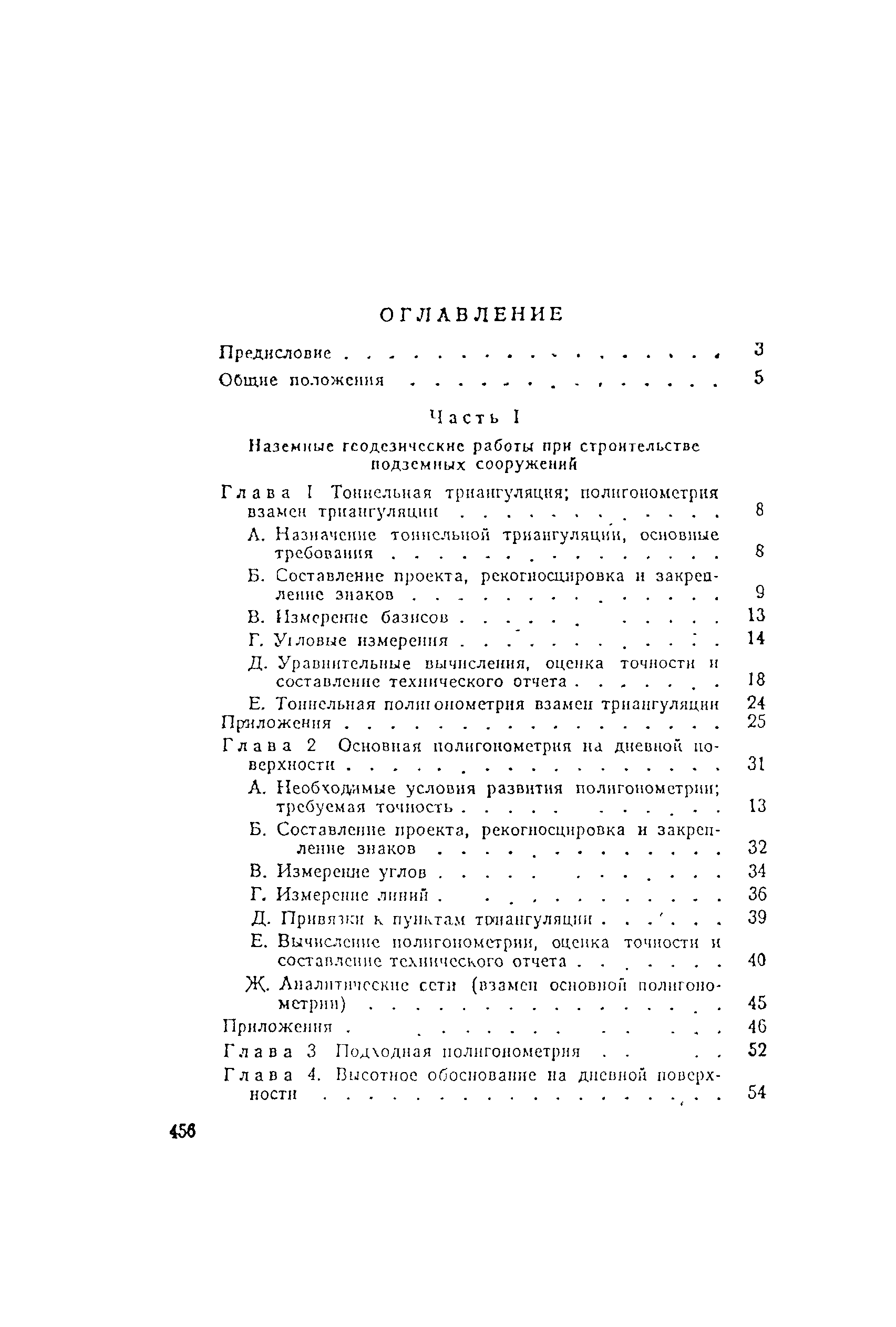

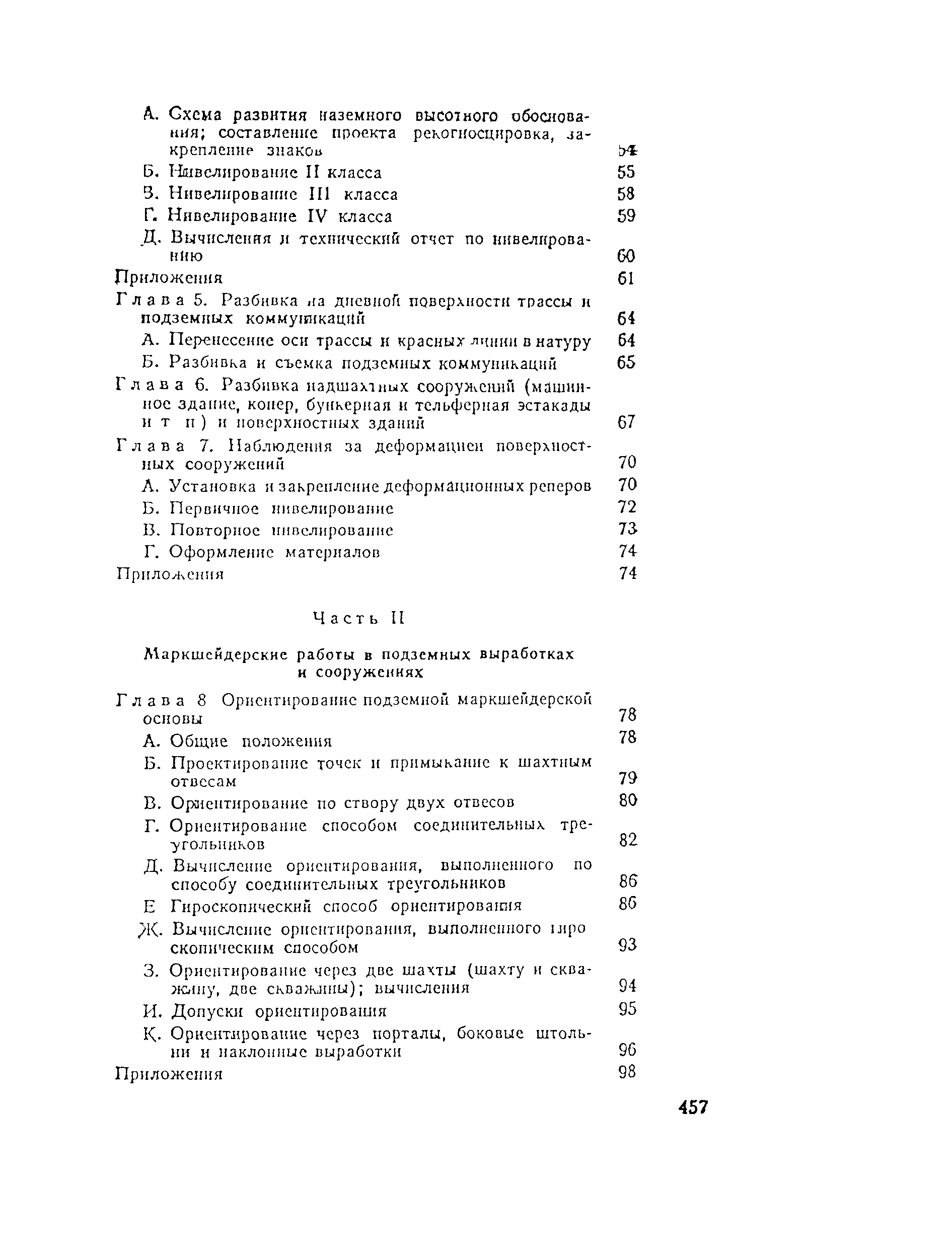

Оглавление:Предисловие
Общие положения
Часть I
Наземные геодезические работы при строительстве подземных сооружений
Глава I Тоннельная триангуляция; полигонометрия взамен триангуляции
А Назначение тоннельной триангуляции, основные требования
Б Составление проекта, рекогносцировка и закрепление знаков

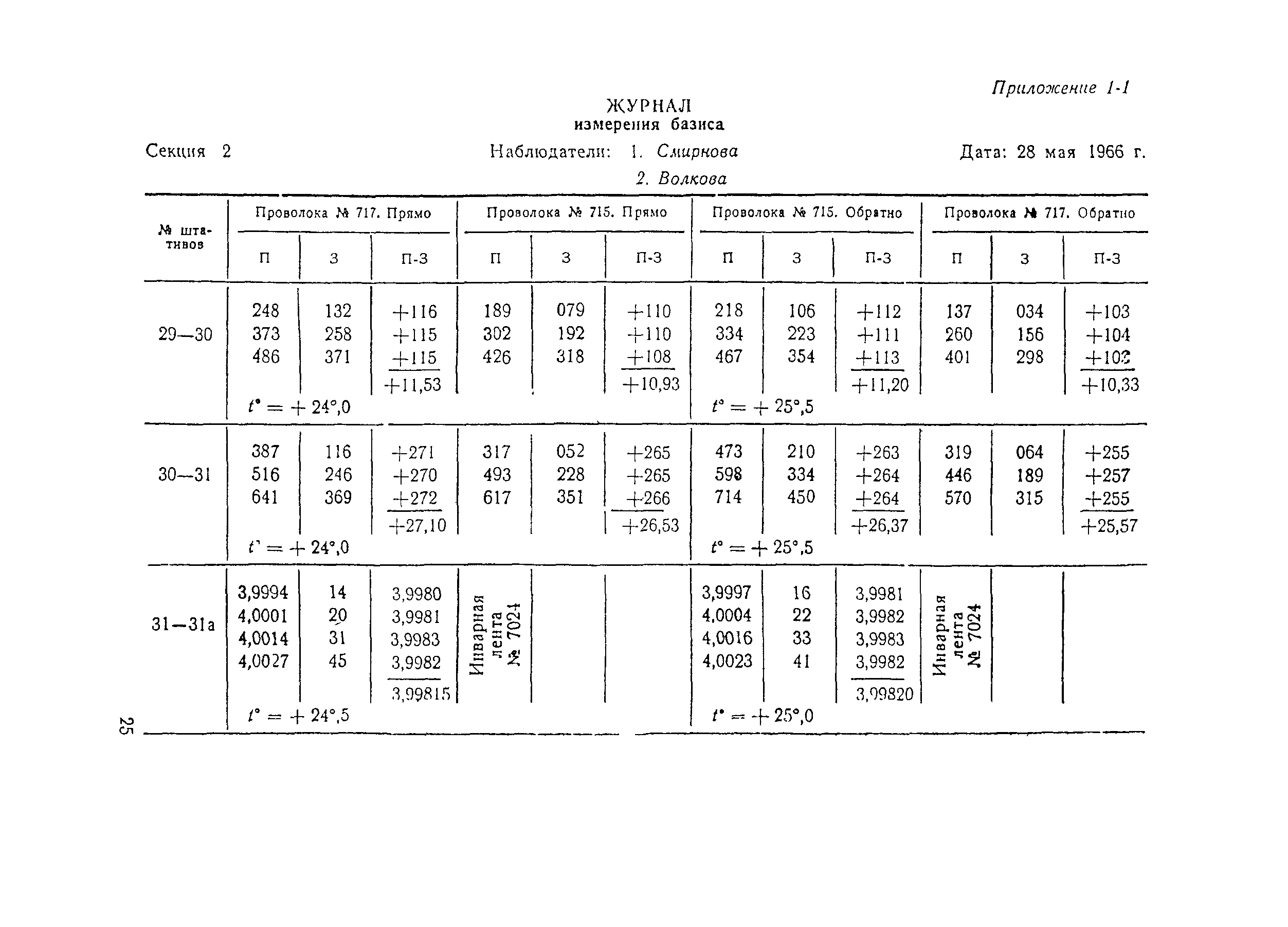

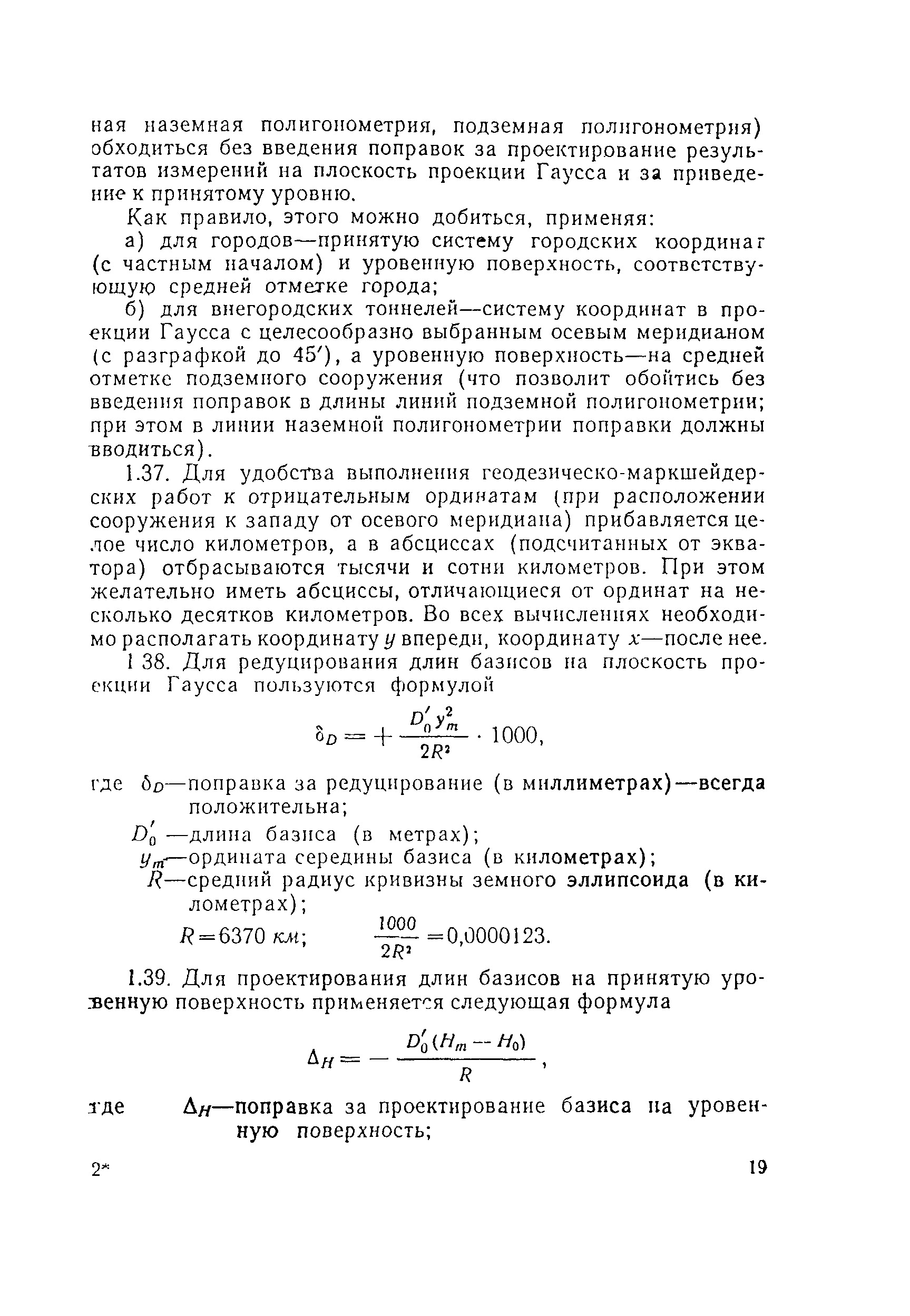

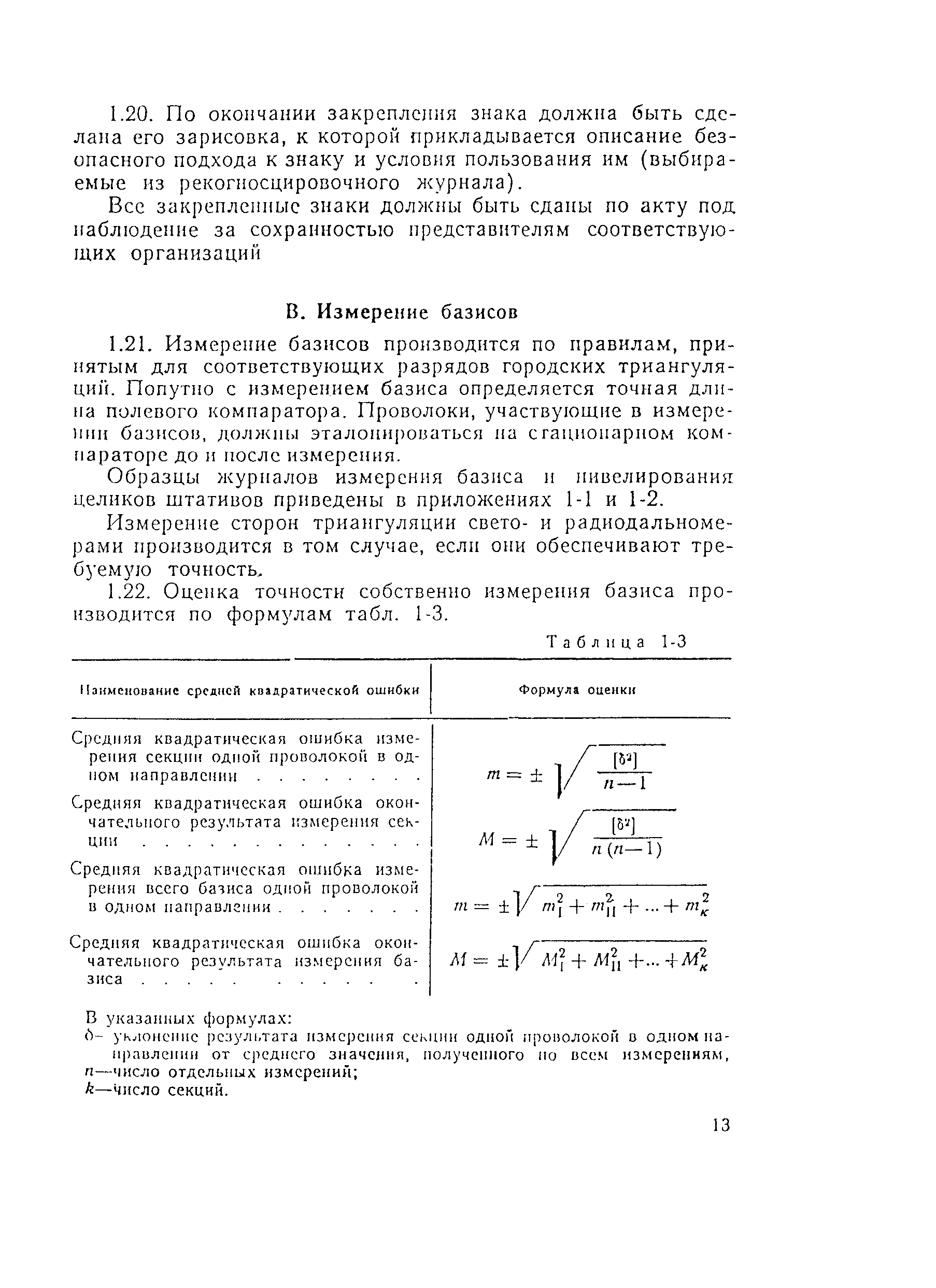

В Измерение базисов
Г Угловые измерения

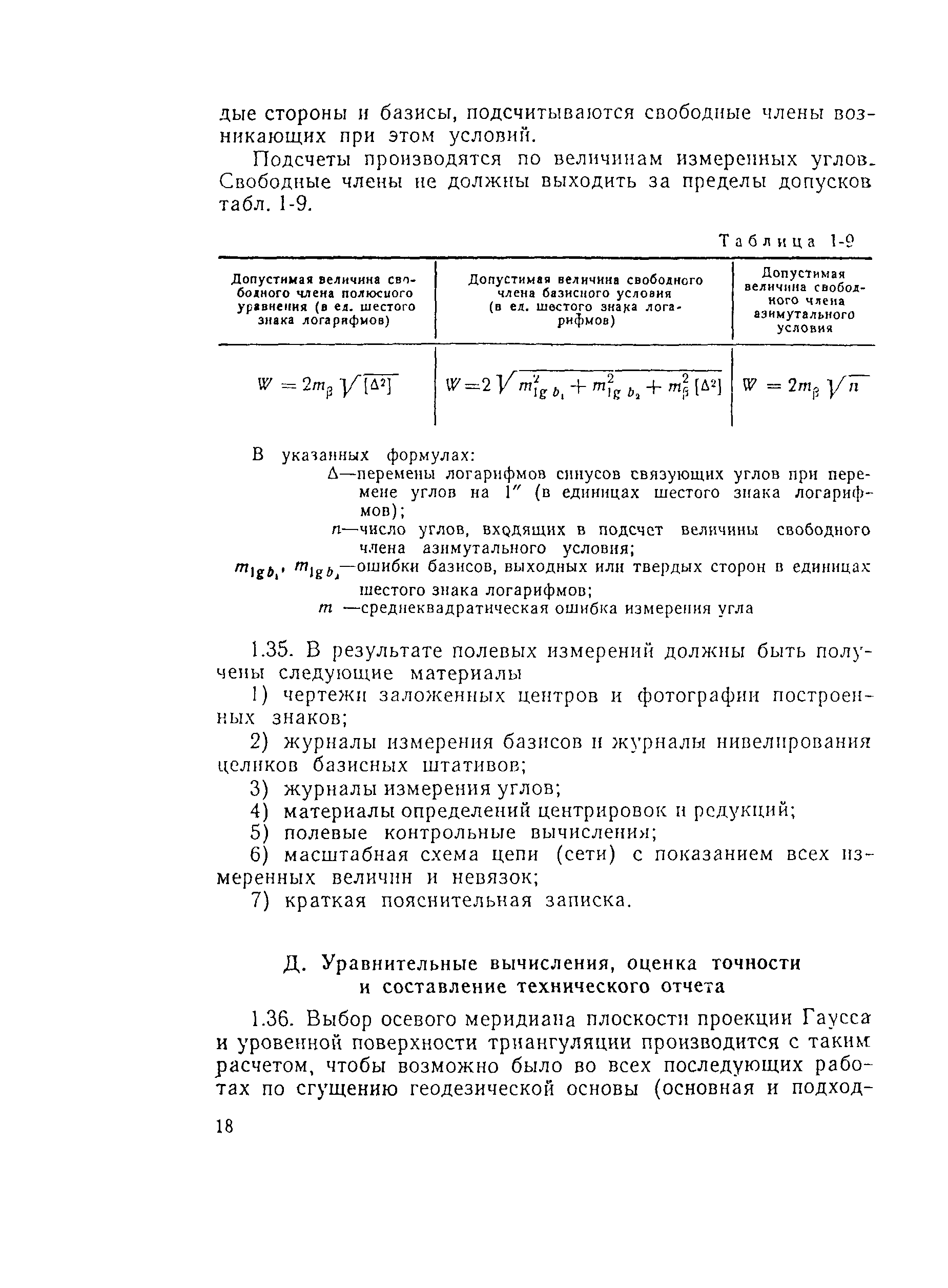

Д Уравнительные вычисления, оценка точности и составление технического отчета

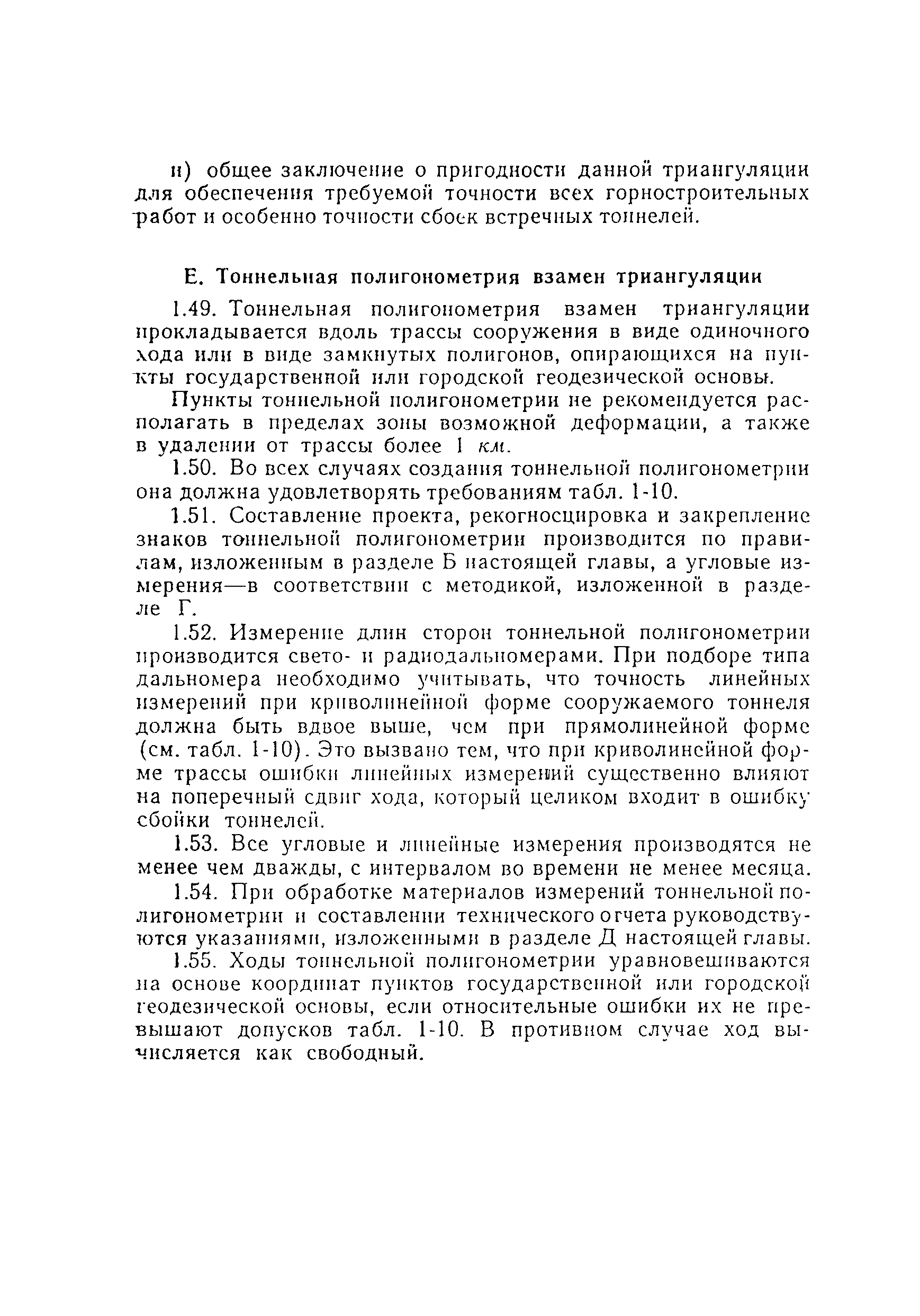

Е Тоннельная полигонометрия взамен триангуляции

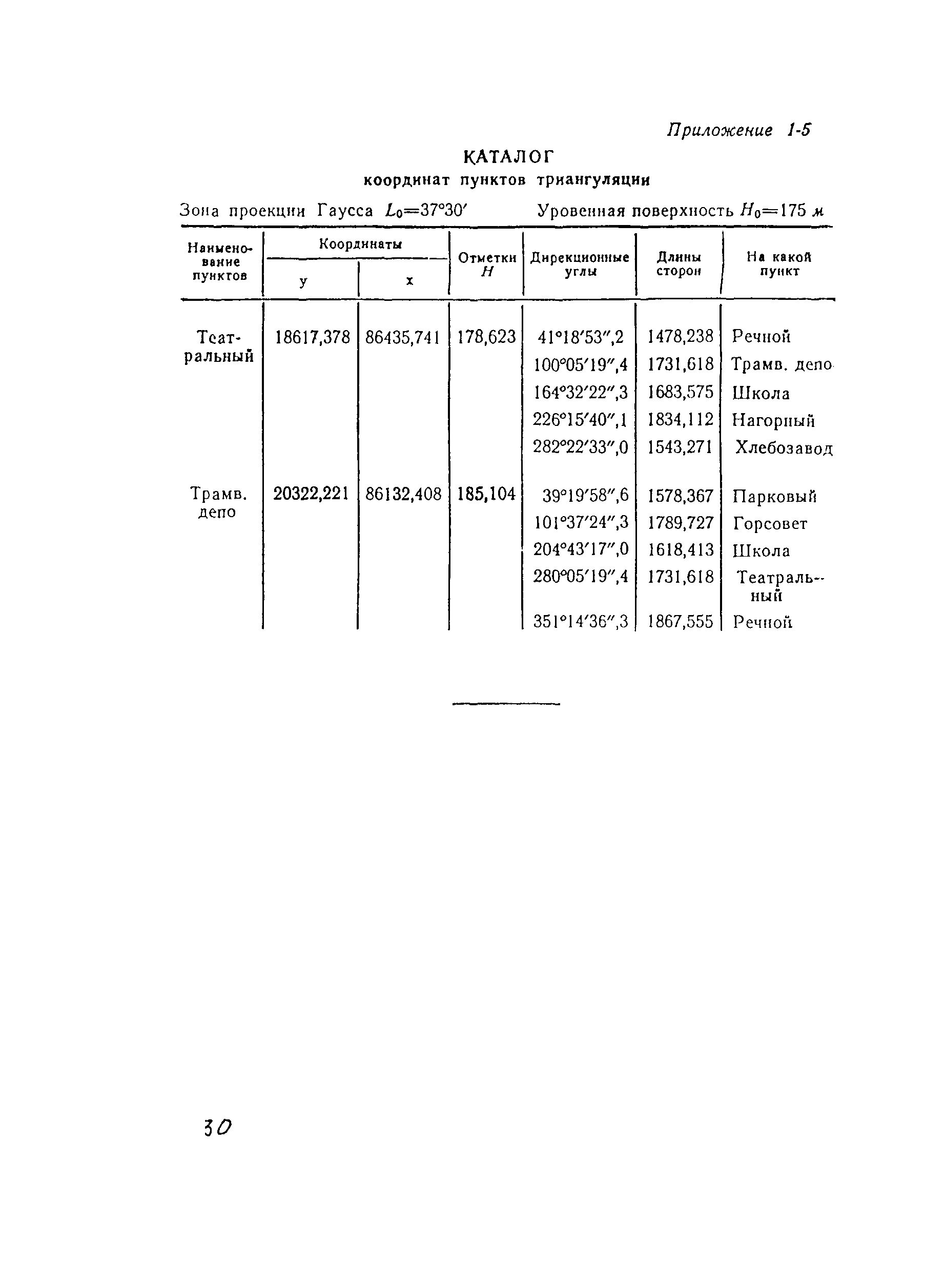

Приложения
Глава 2 Основная полигонометрия на дневной поверхности
А Необходимые условия развития полигонометрии; требуемая точность

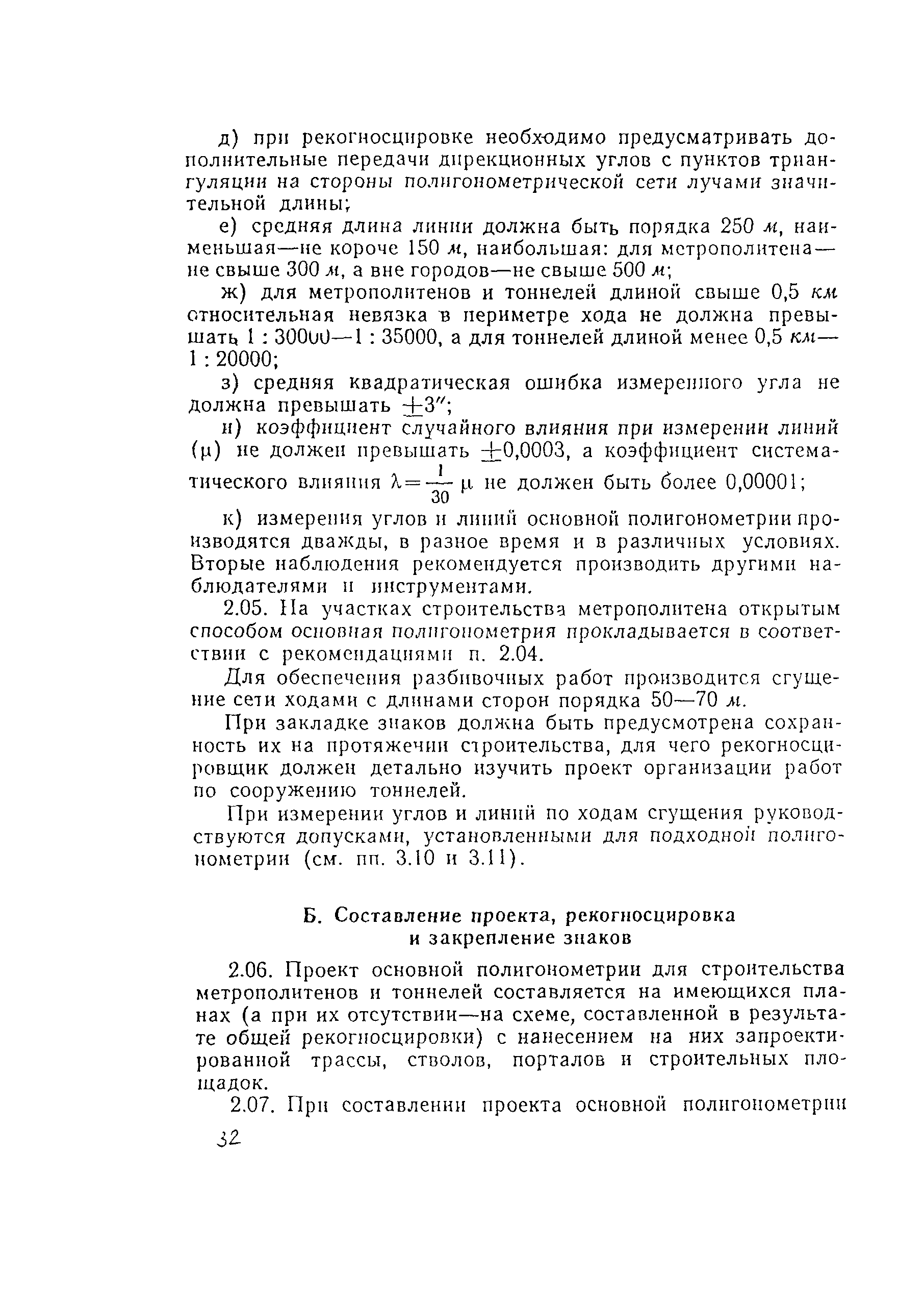

Б Составление проекта, рекогносцировка и закрепление знаков

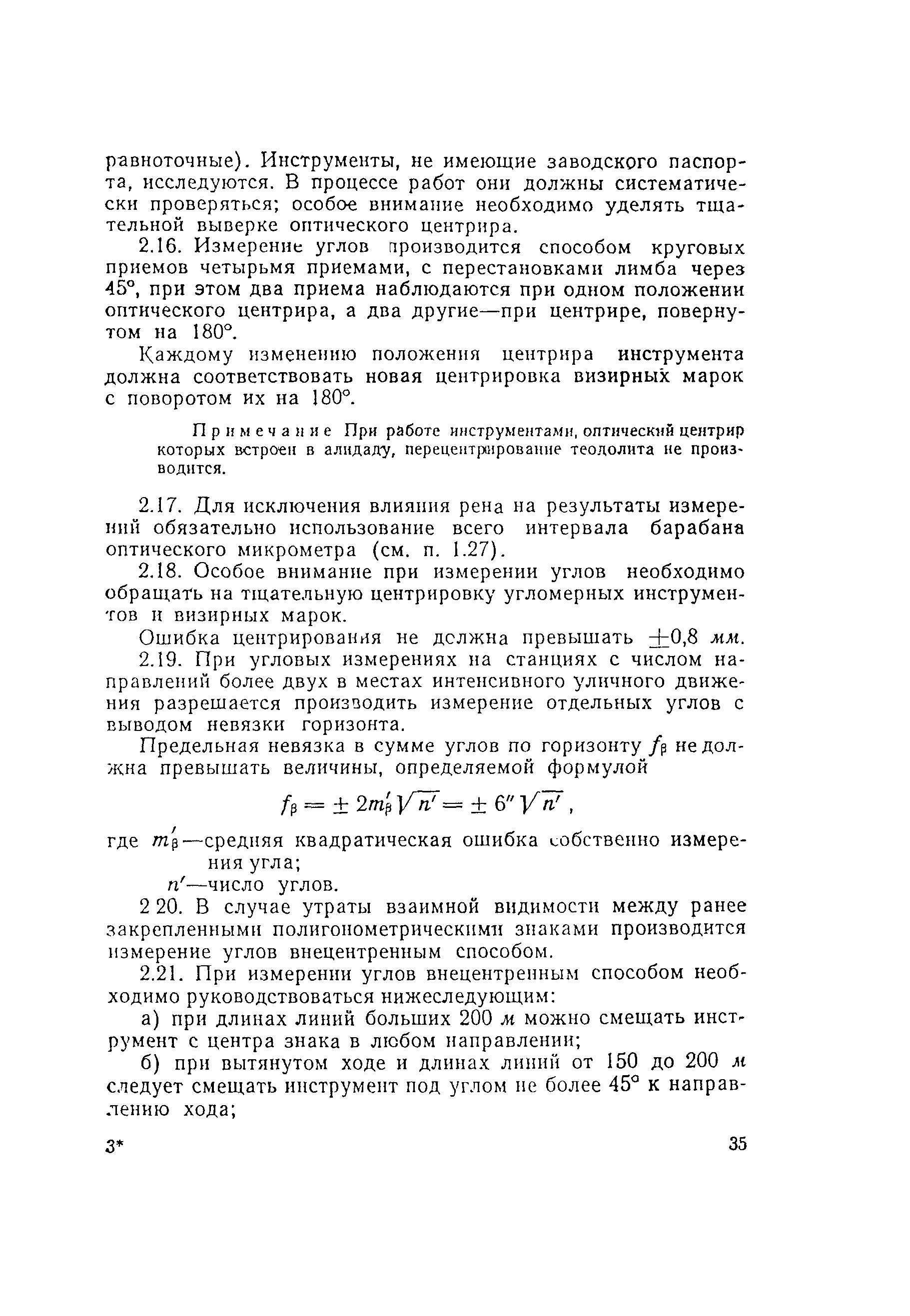

В Измерите углов
Г Измерение линий
Д Привязки к пунктам триангуляции

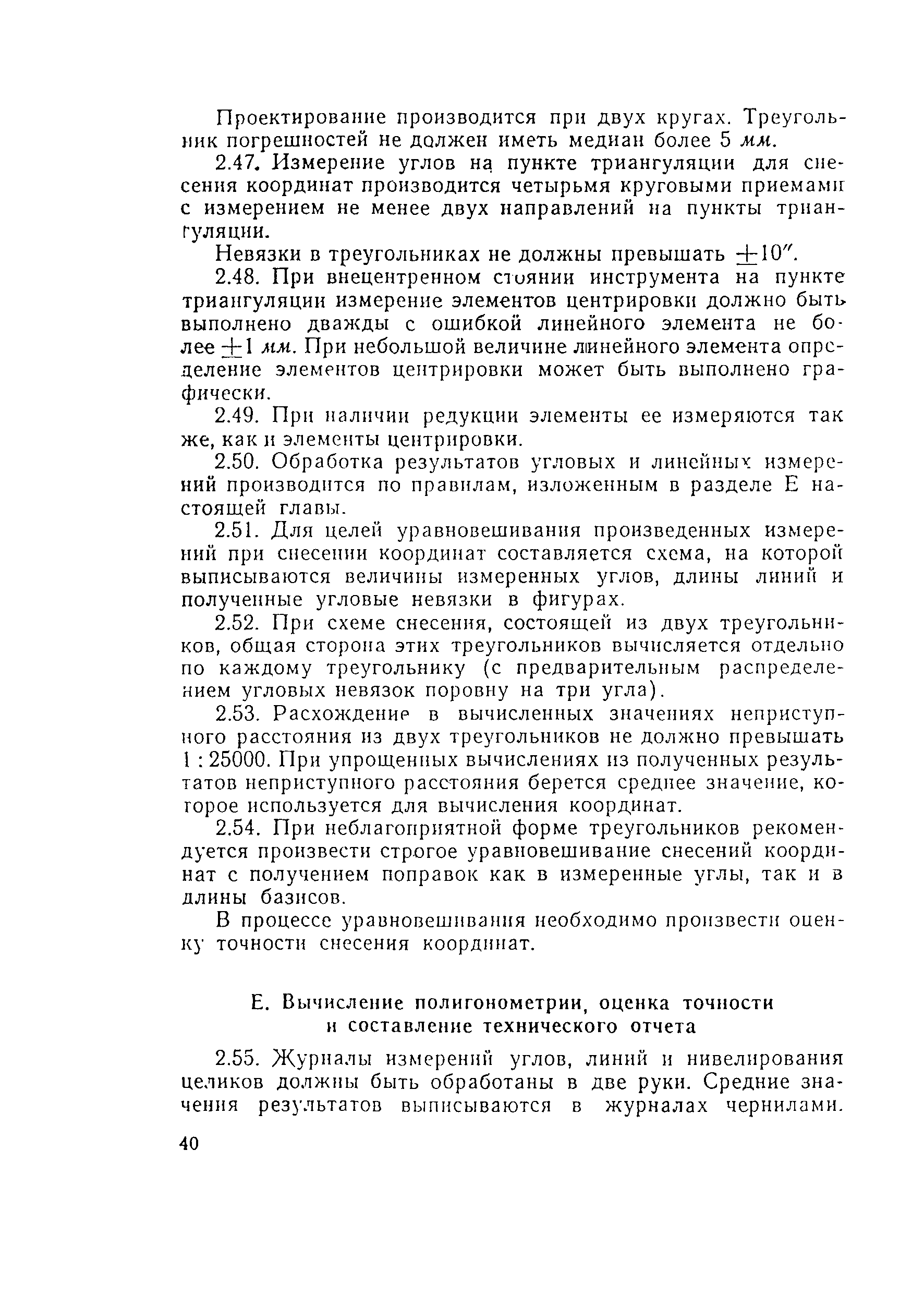

Е Вычисление полигонометрии, оценка точности и составление технического отчета
Ж Аналитические сети (взамен основной полигонометрии)
Приложения
Глава 3 Подходная полигонометрия
Глава 4 Высотное обоснование на дневной поверхности
A Схемa развития наземного высотного обоснования; составление проекта рекогносцировка, зaкрепление знаков
Б Нивелирование II класса
В Нивелирование III класса
Г Нивелирование IV класса

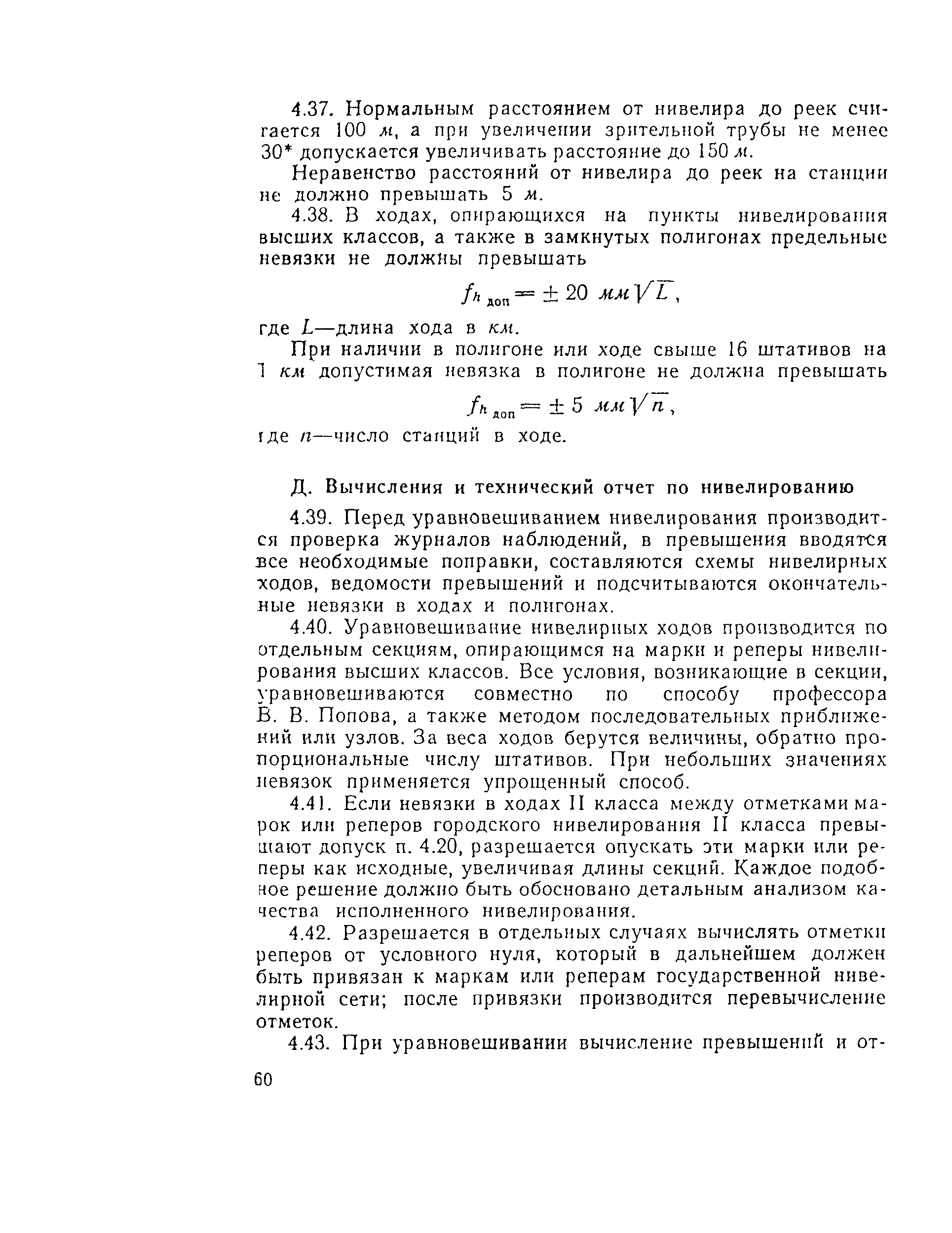

Д Вычисления и технический отчет по нивелированию
Приложения
Глава 5 Разбивка на дневной поверхности трассы и подземных коммуникаций
А Перенесение оси трассы и красных линий в натуру

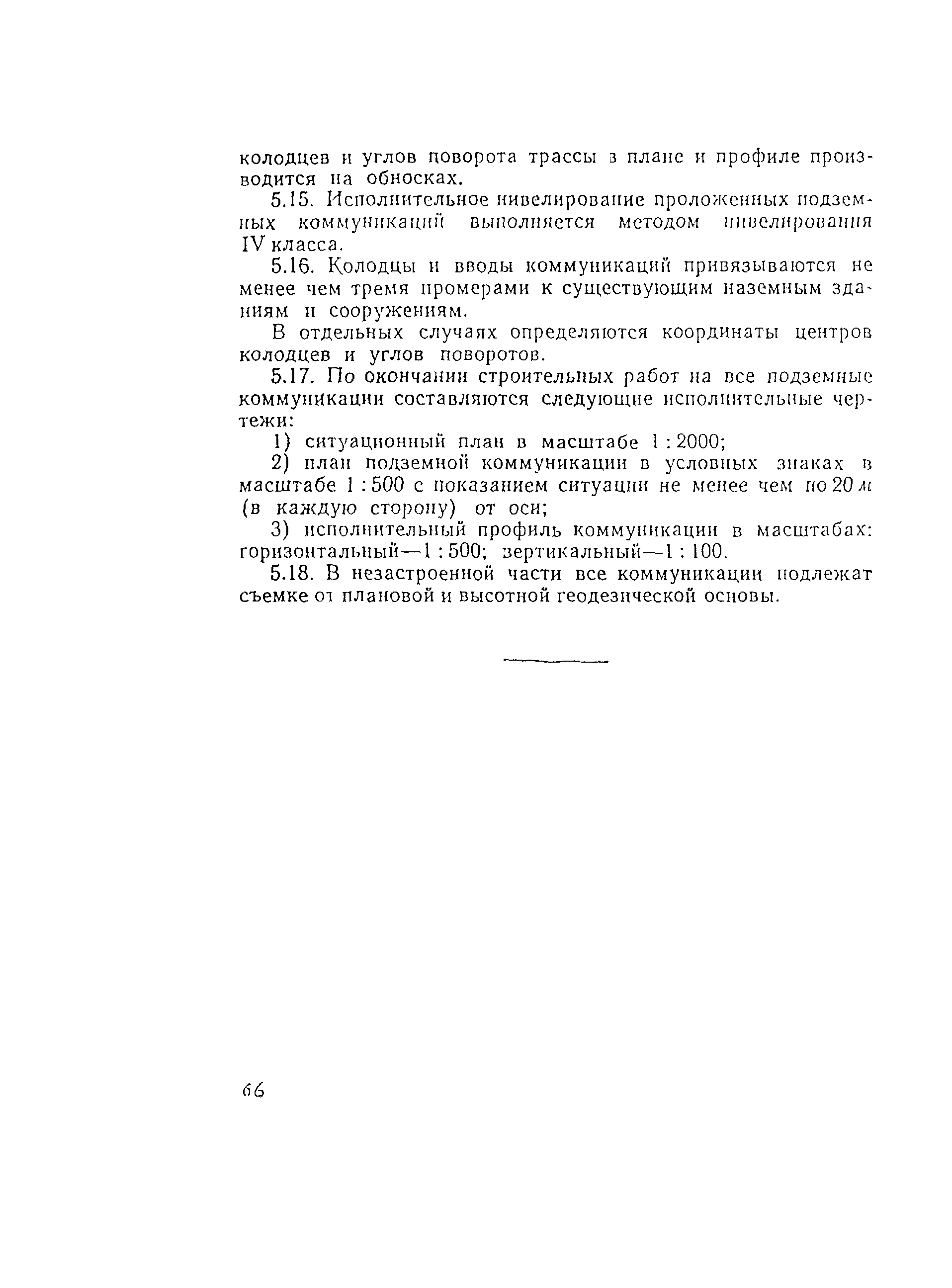

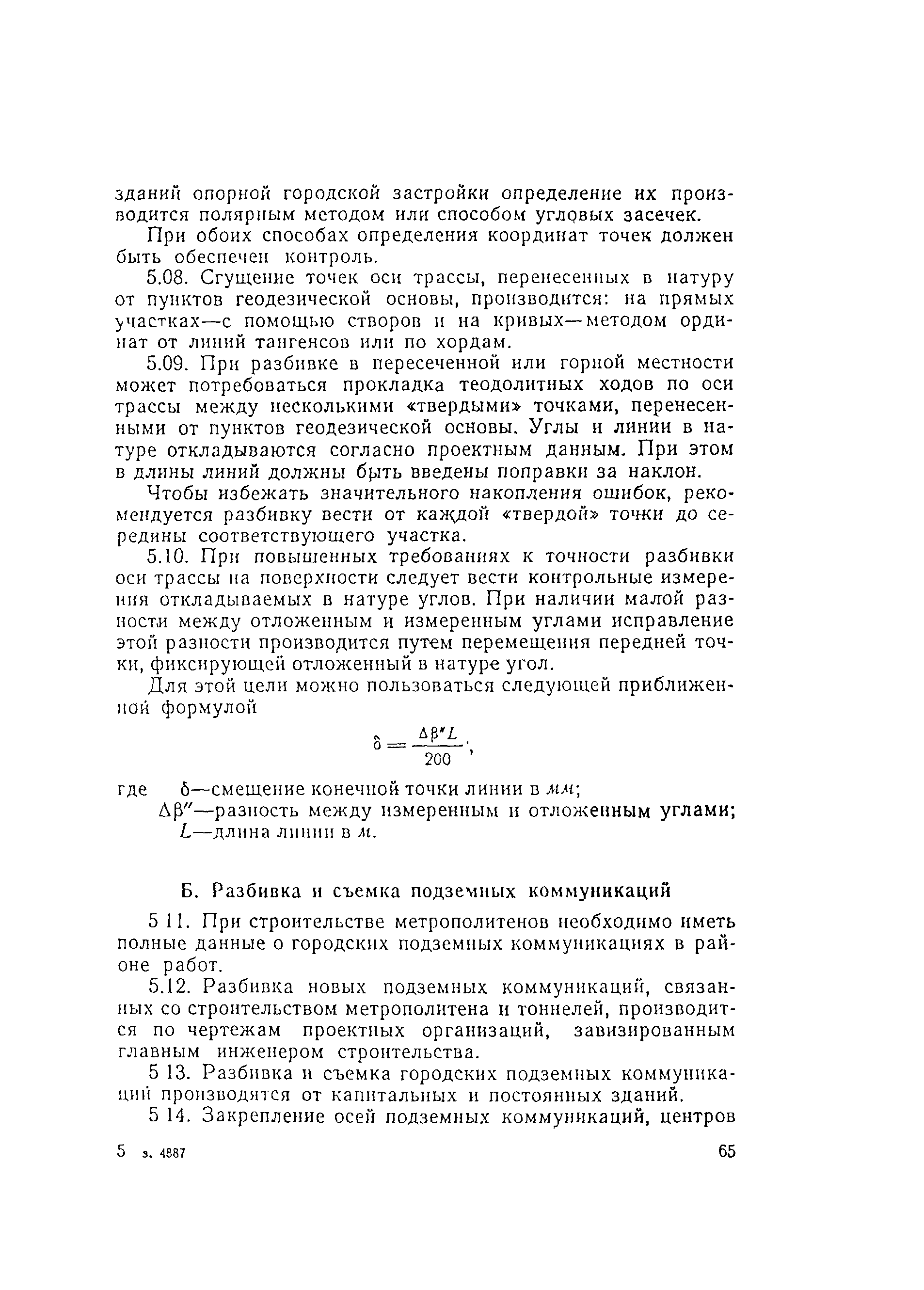

Б Разбивка и съемка подземных коммуникаций

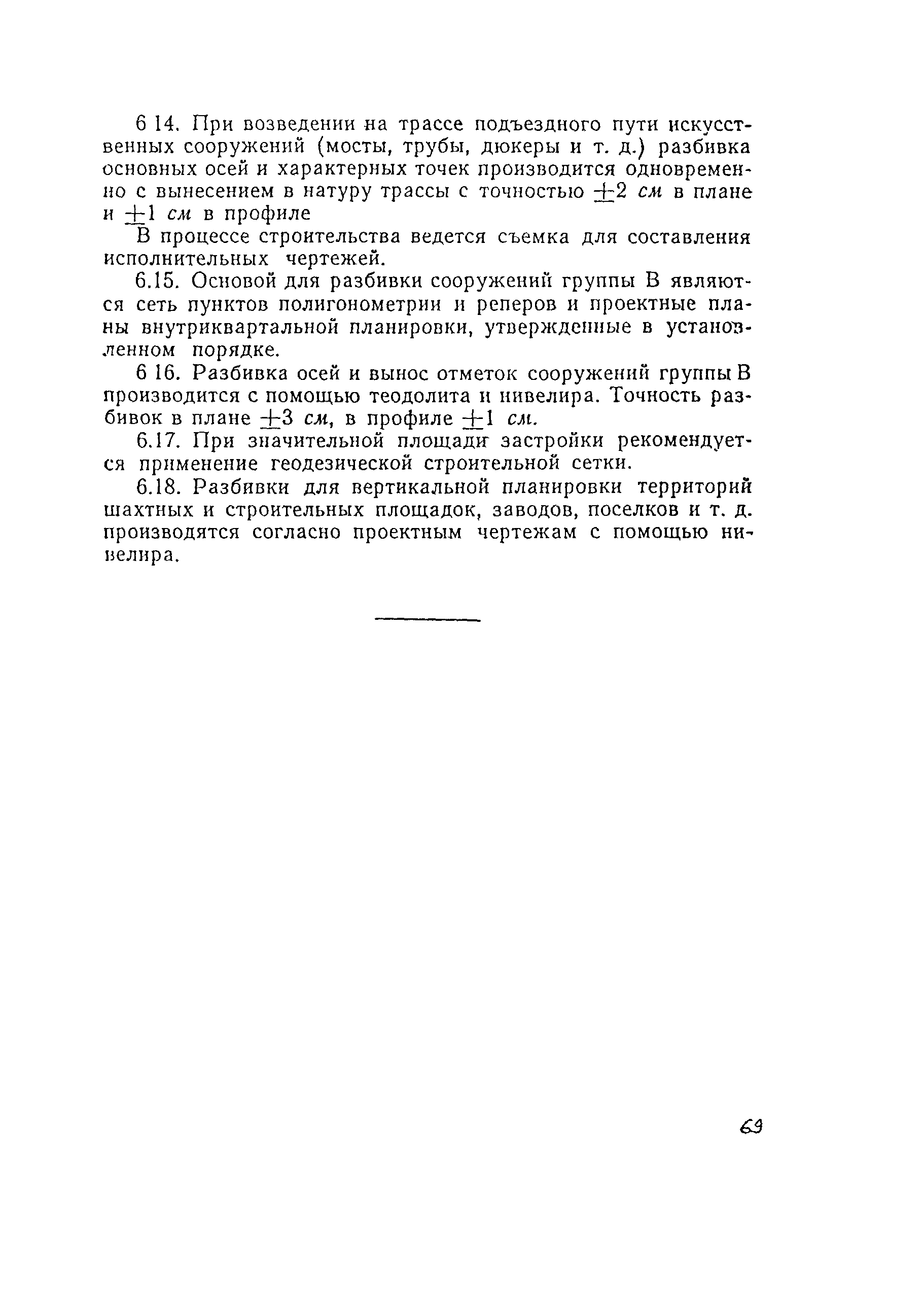

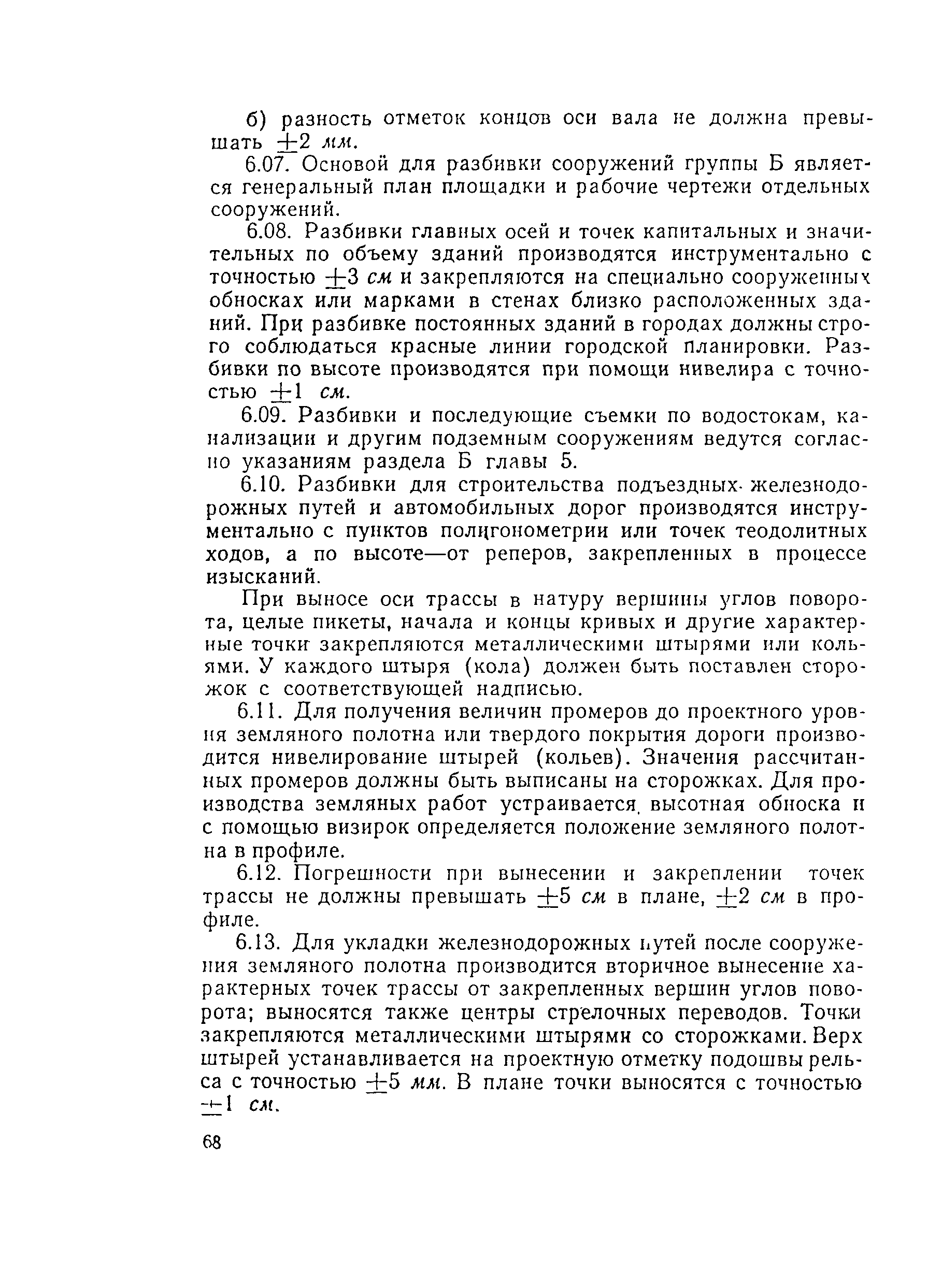

Глава 6 Разбивка надшахтных сооружений (машинное здание, копер, бункерная и тельферная эстакады и т.п.) и поверхностных зданий

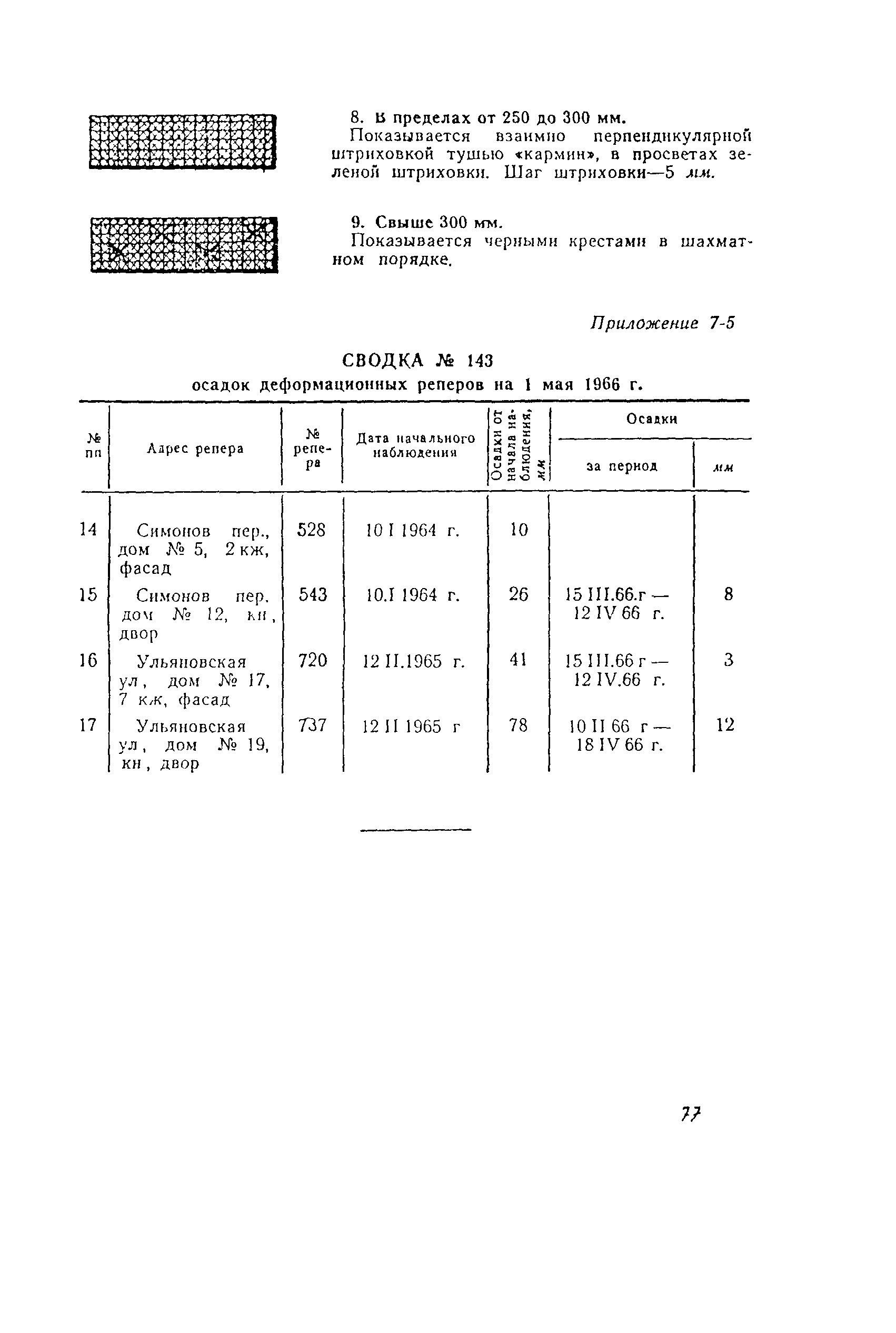

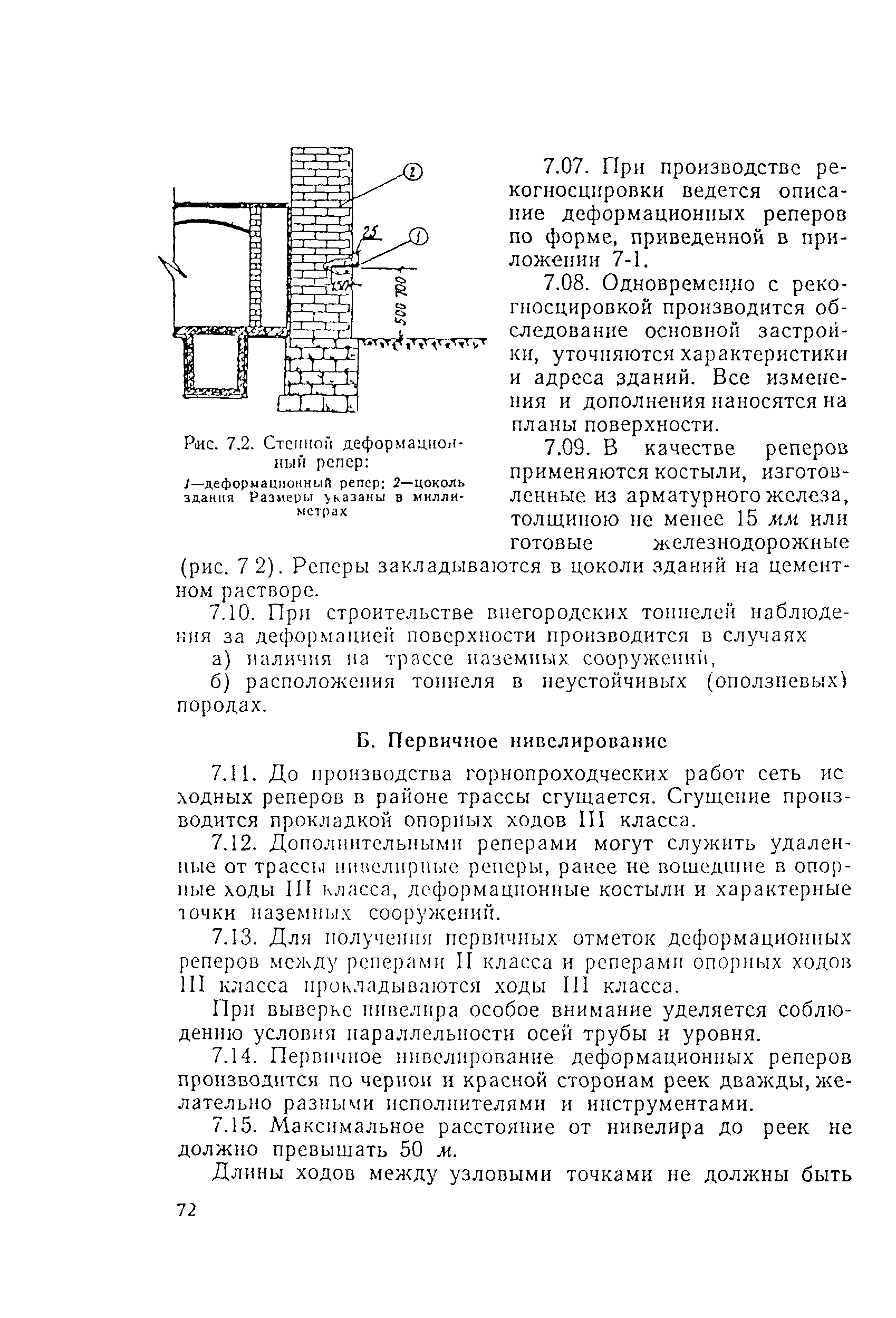

Глава 7 Наблюдения за деформацией поверхностных сооружений
А Установка и закрепление деформационных реперов
Б Первичное нивелирование
В Повторное нивелирование

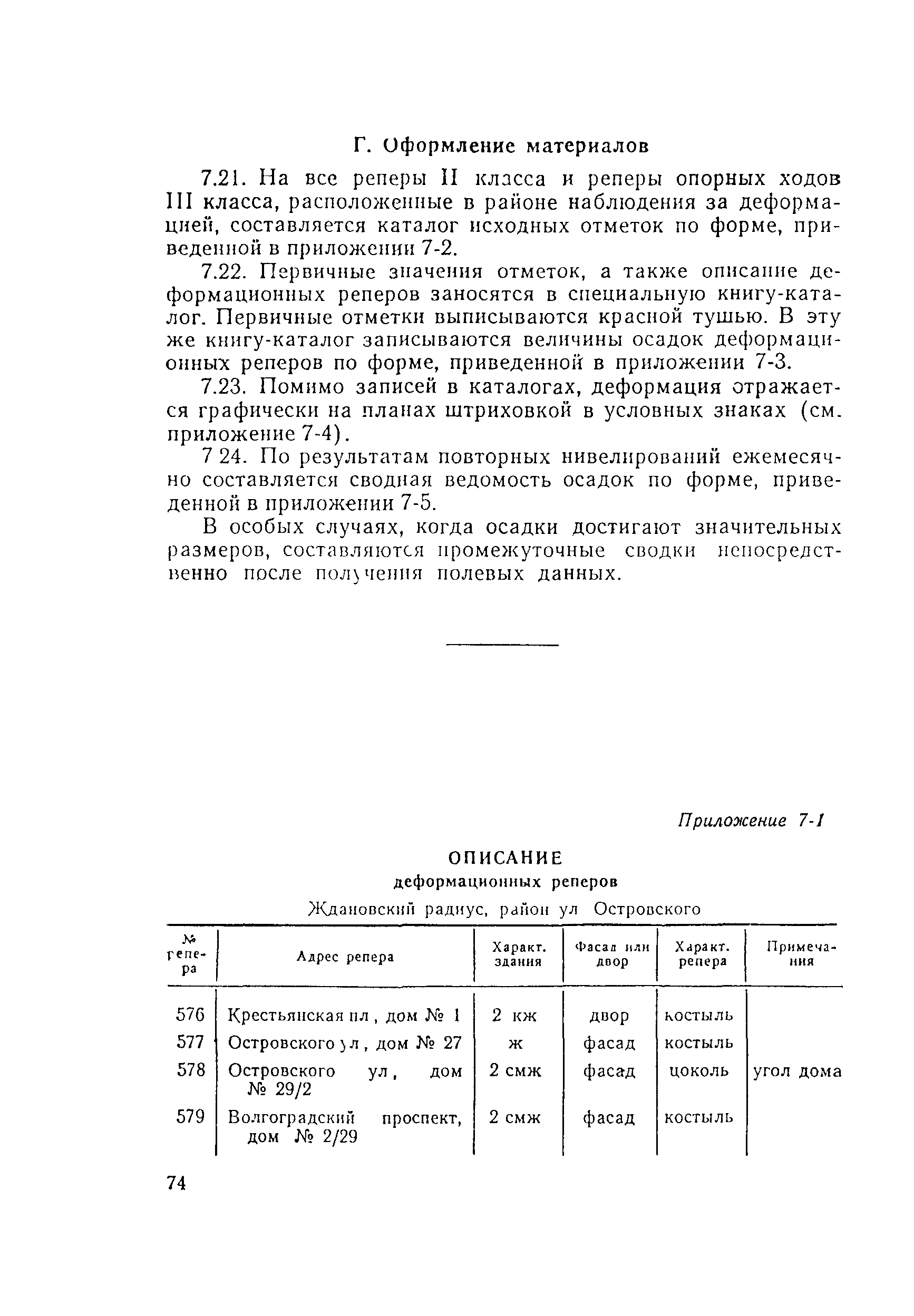

Г Оформление материалов
Приложения
Часть II
Маркшейдерские работы в подземных выработках и сооружениях
Глава 8 Ориентирование подземной маркшейдерской основы
А Общие положения
Б Проектирование точек и примыкание к шахтным отвесам

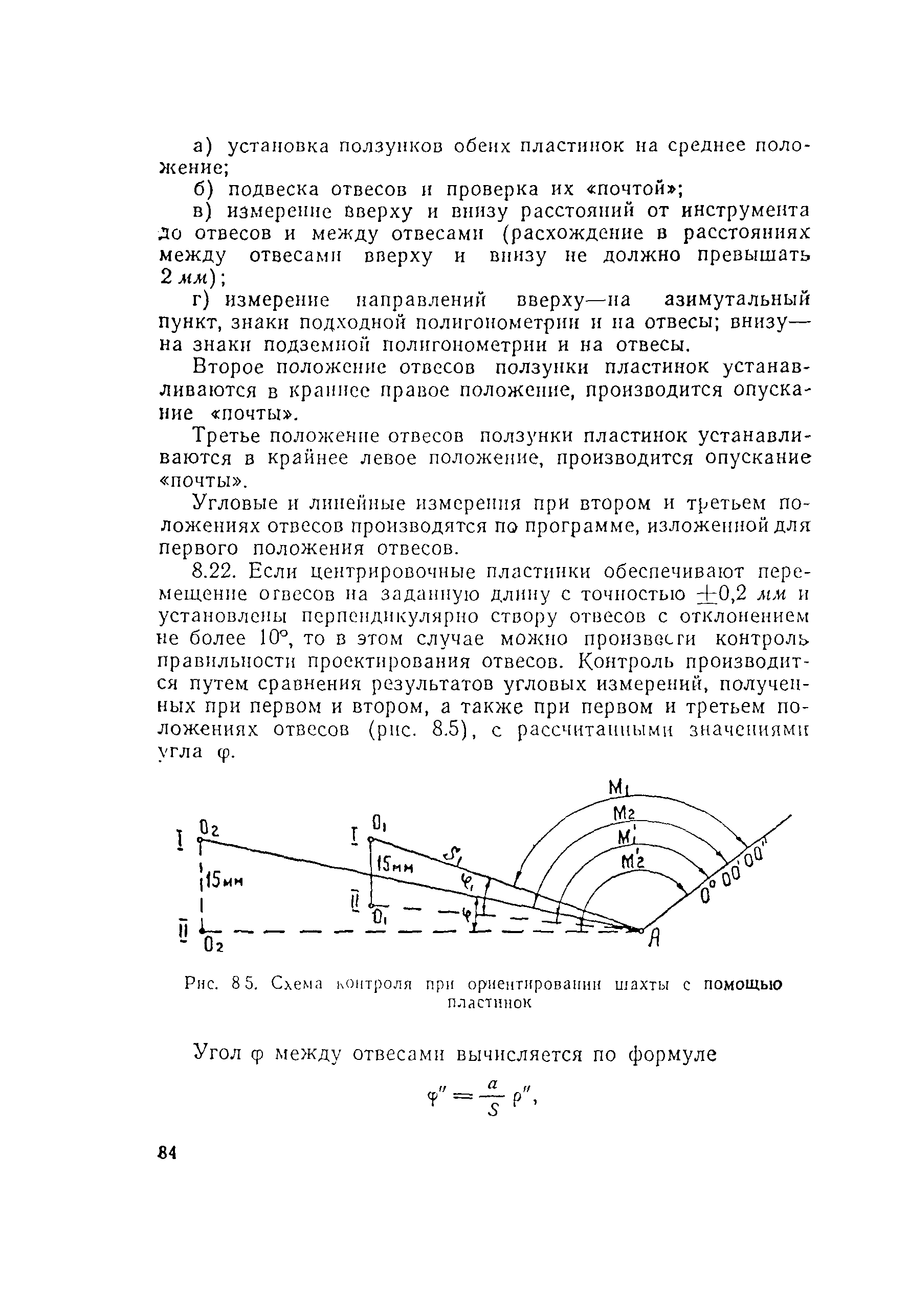

В Ориентирование по створу двух отвесов

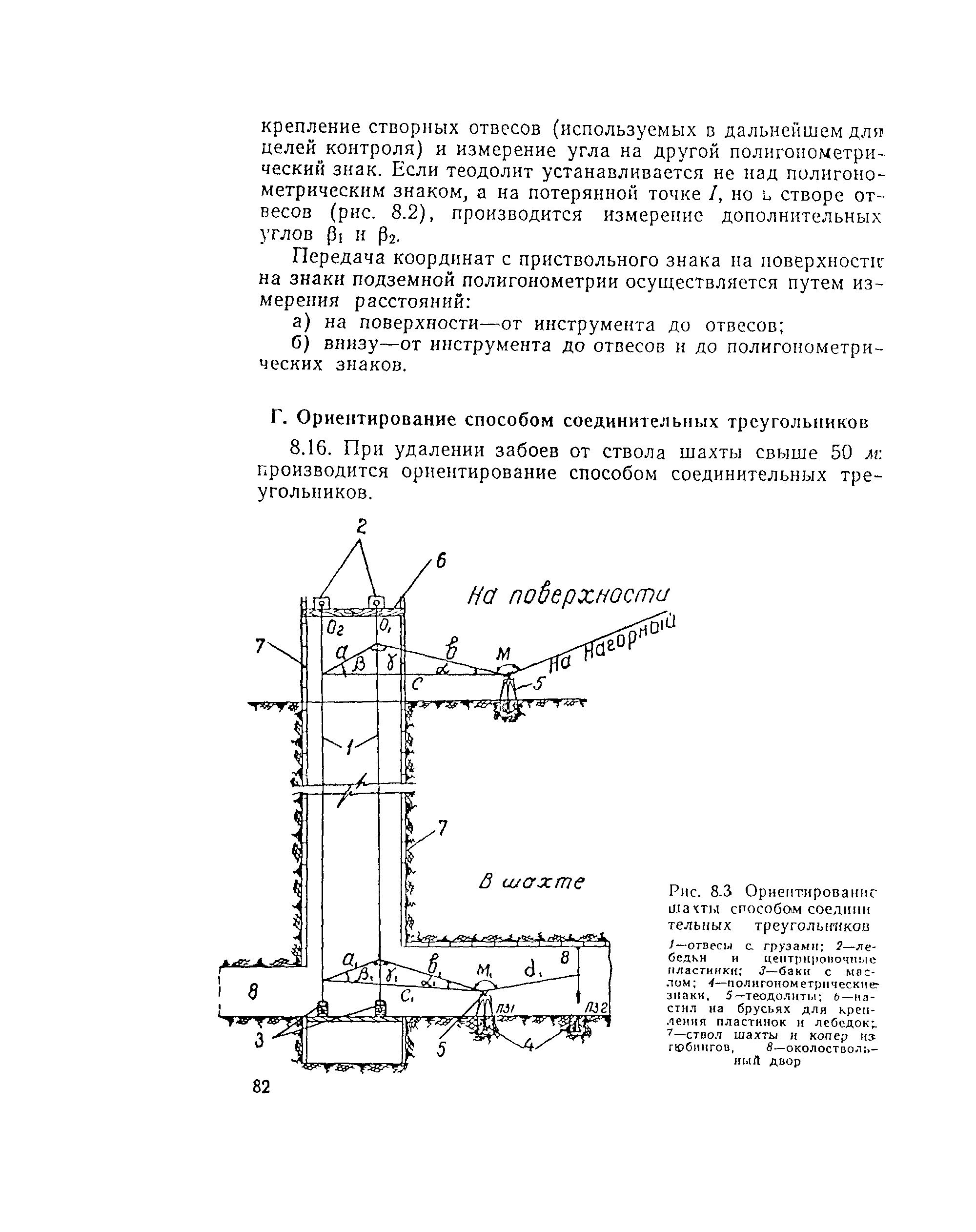

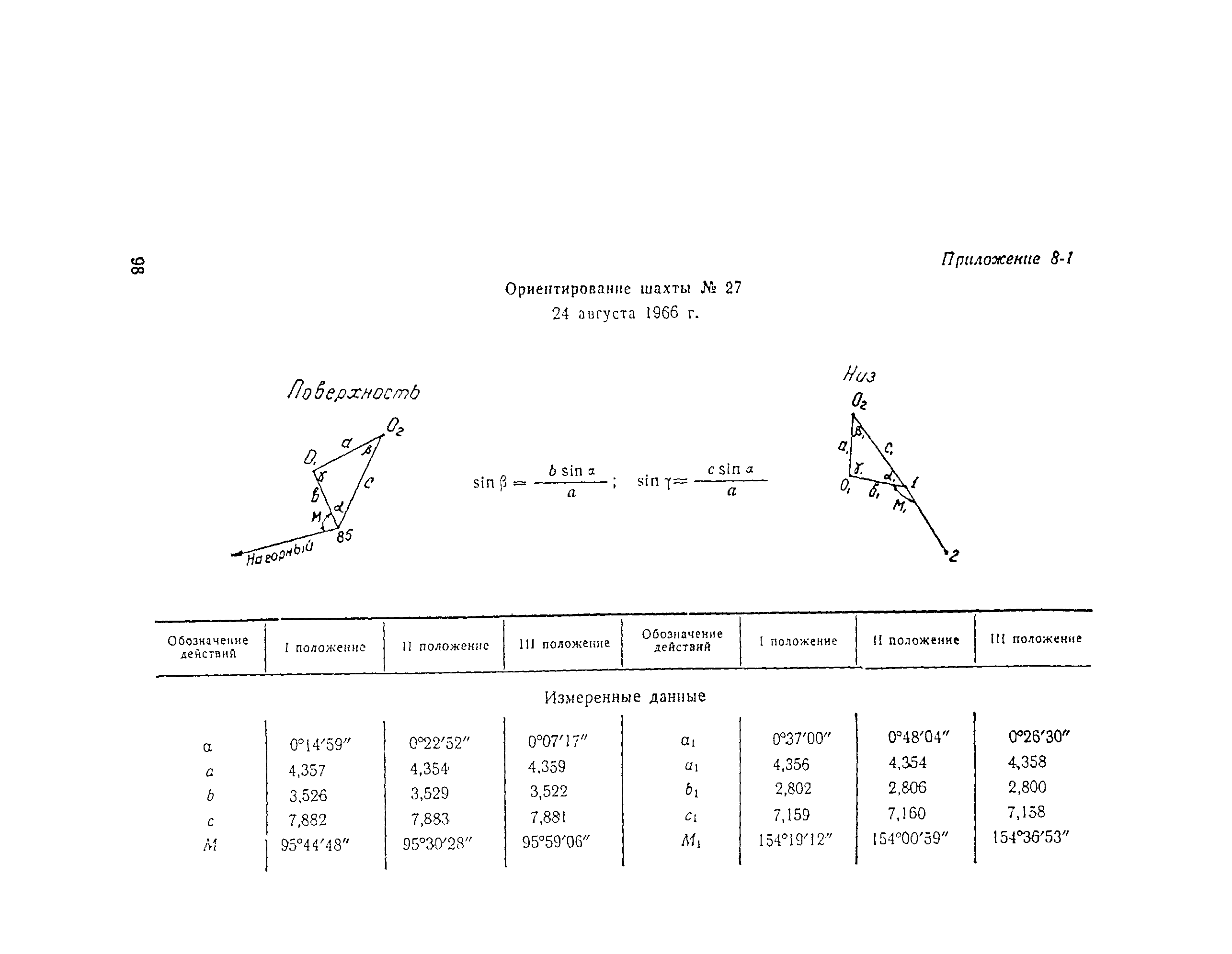

Г Ориентирование способом соединительных треугольников
Д Вычисление ориентирования, выполненного по способу соединительных треугольников

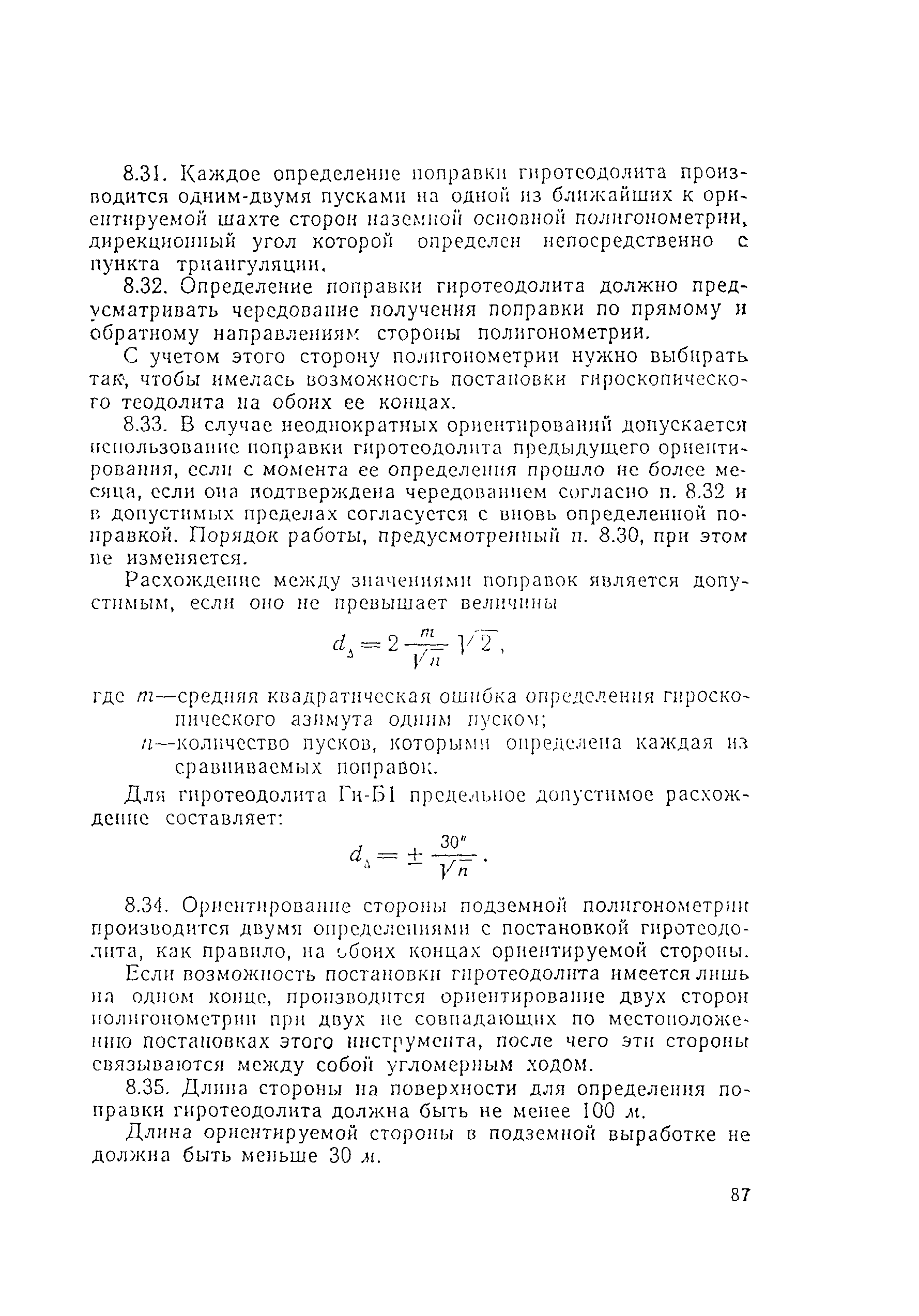

Е Гироскопический способ ориентирования

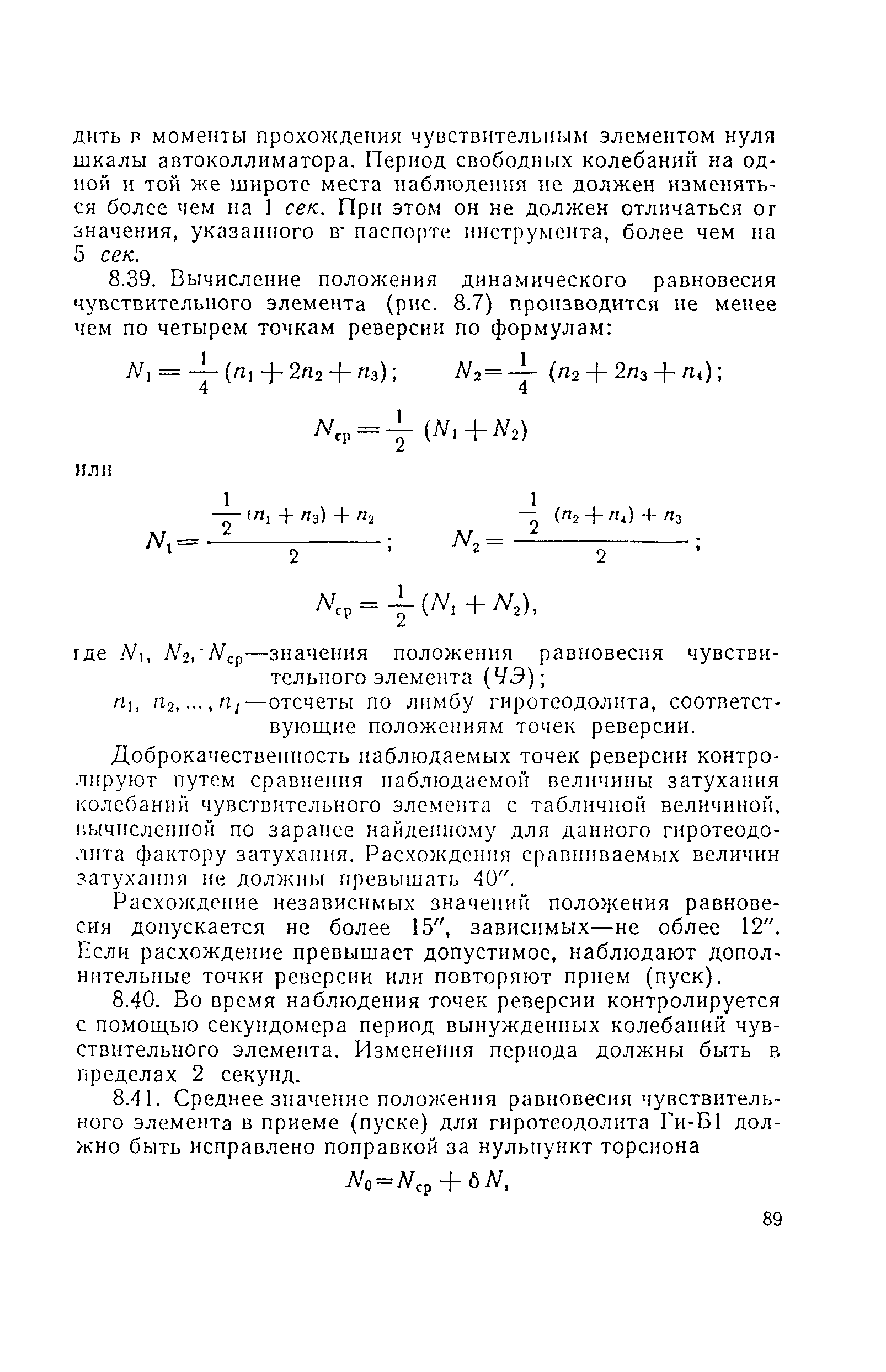

Ж Вычисление ориентирования, выполненного гироскопическим способом
З Ориентирование через две шахты (шахту и скважину, две скважины); вычисления
И Допуски ориентирования

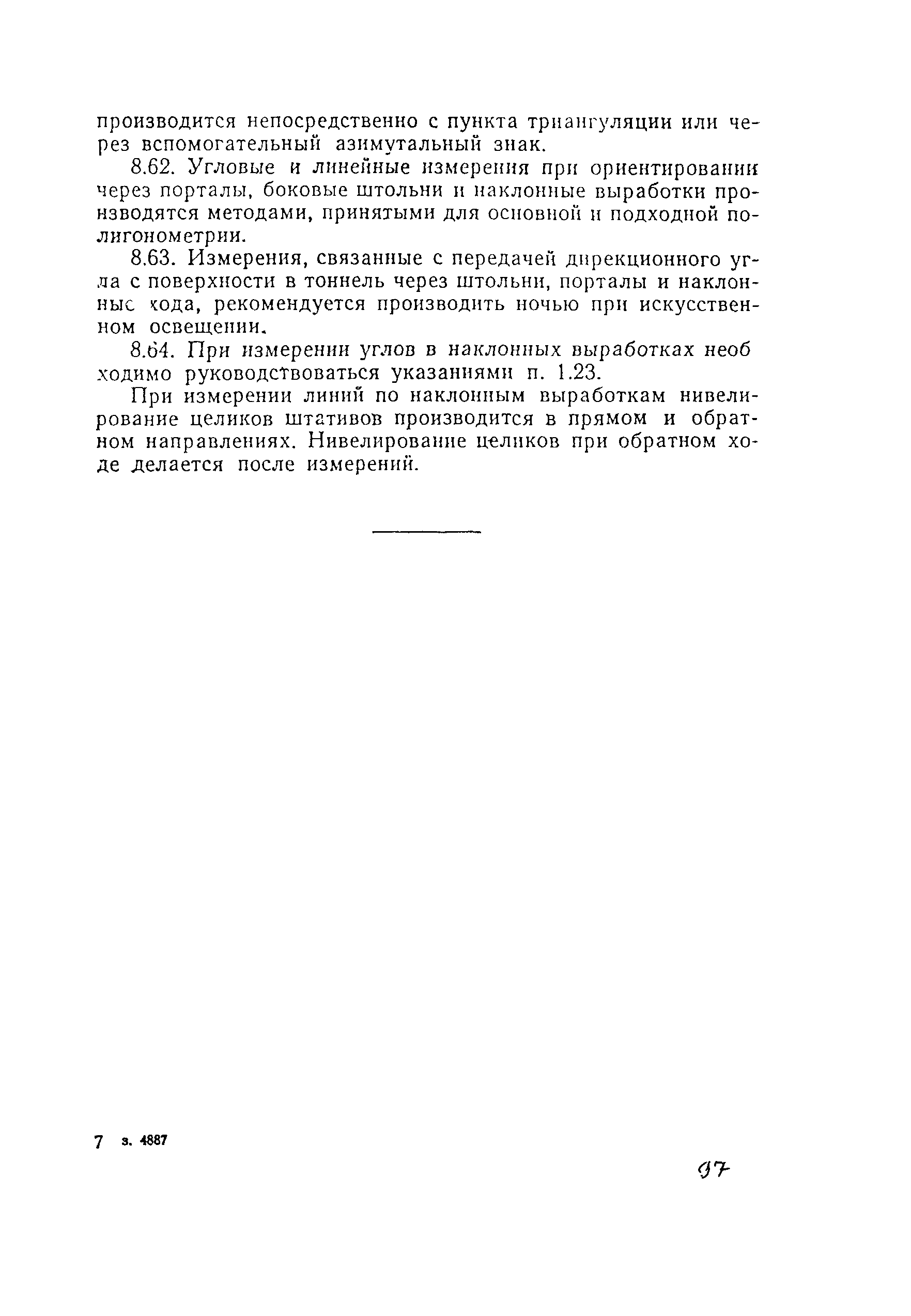

К Ориентирование через порталы, боковые штольни и наклонные выработки

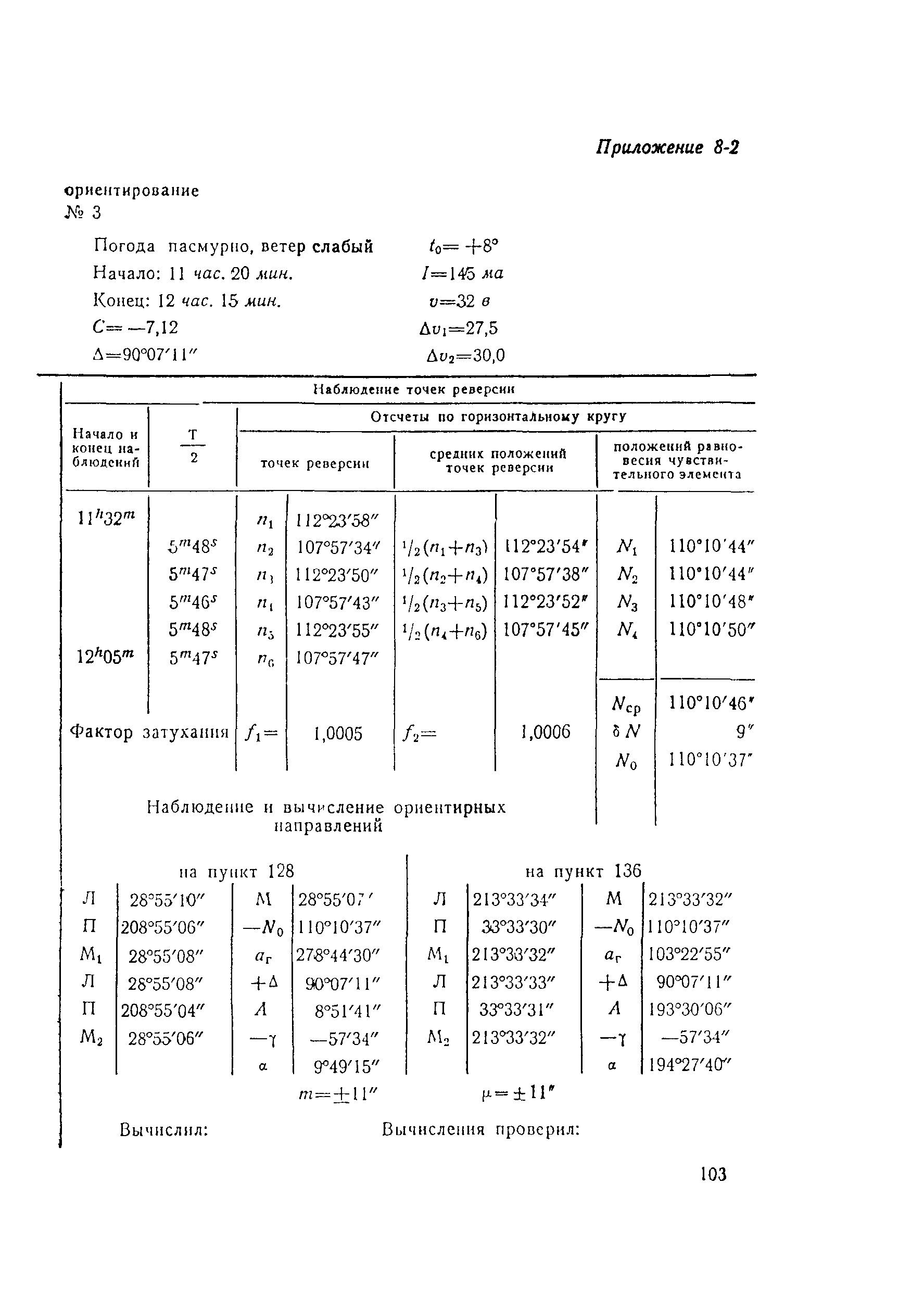

Приложения

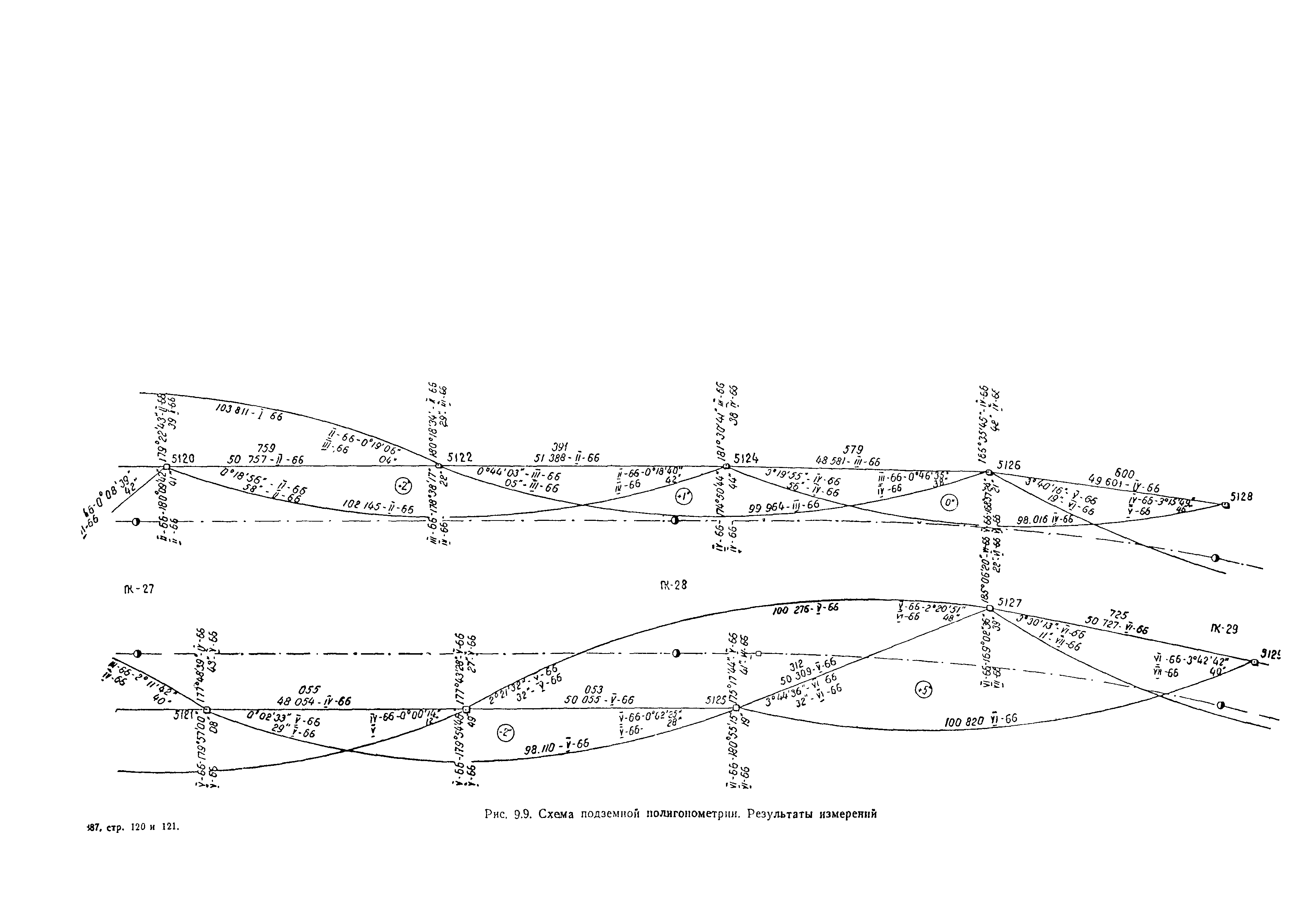

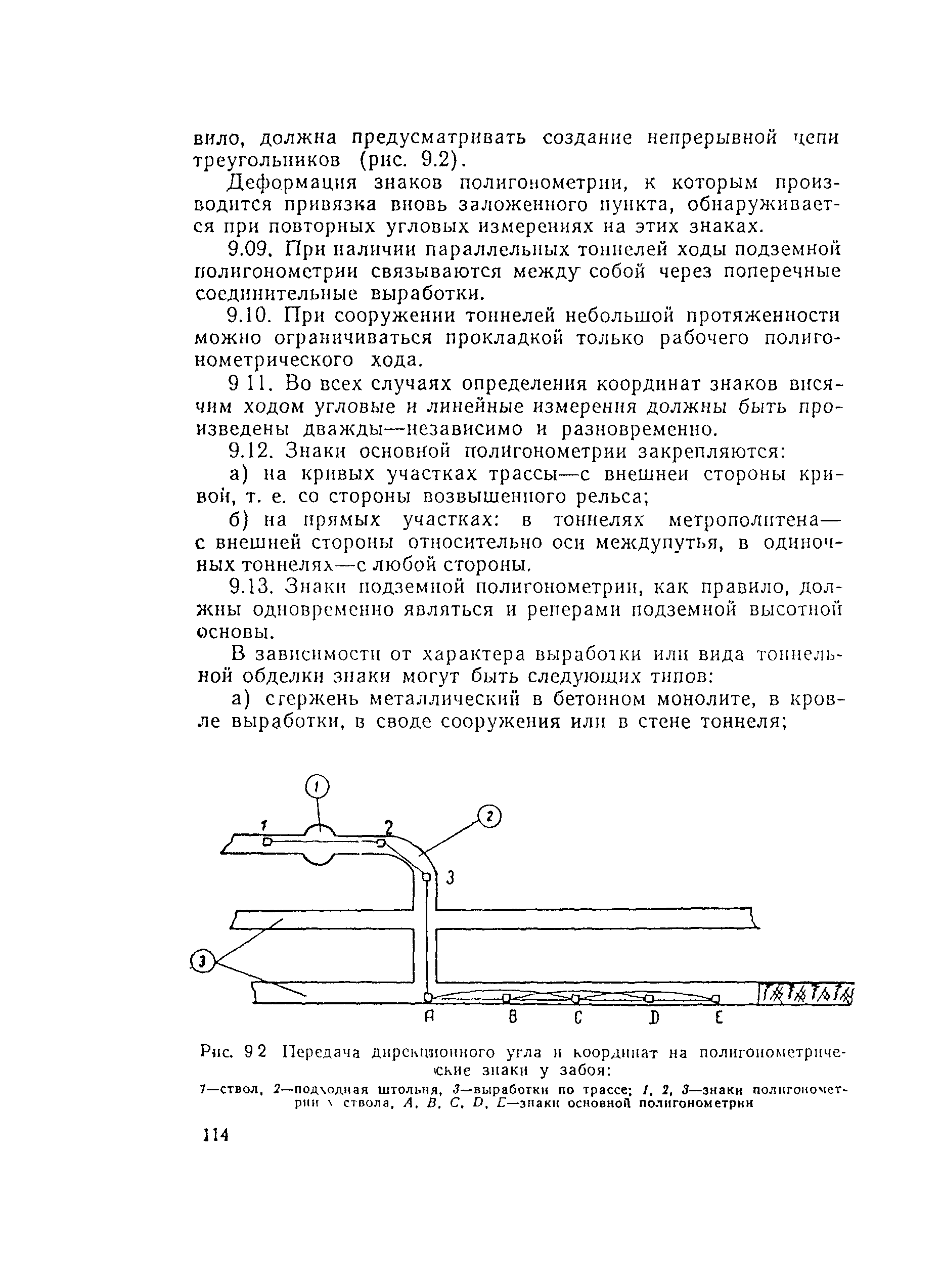

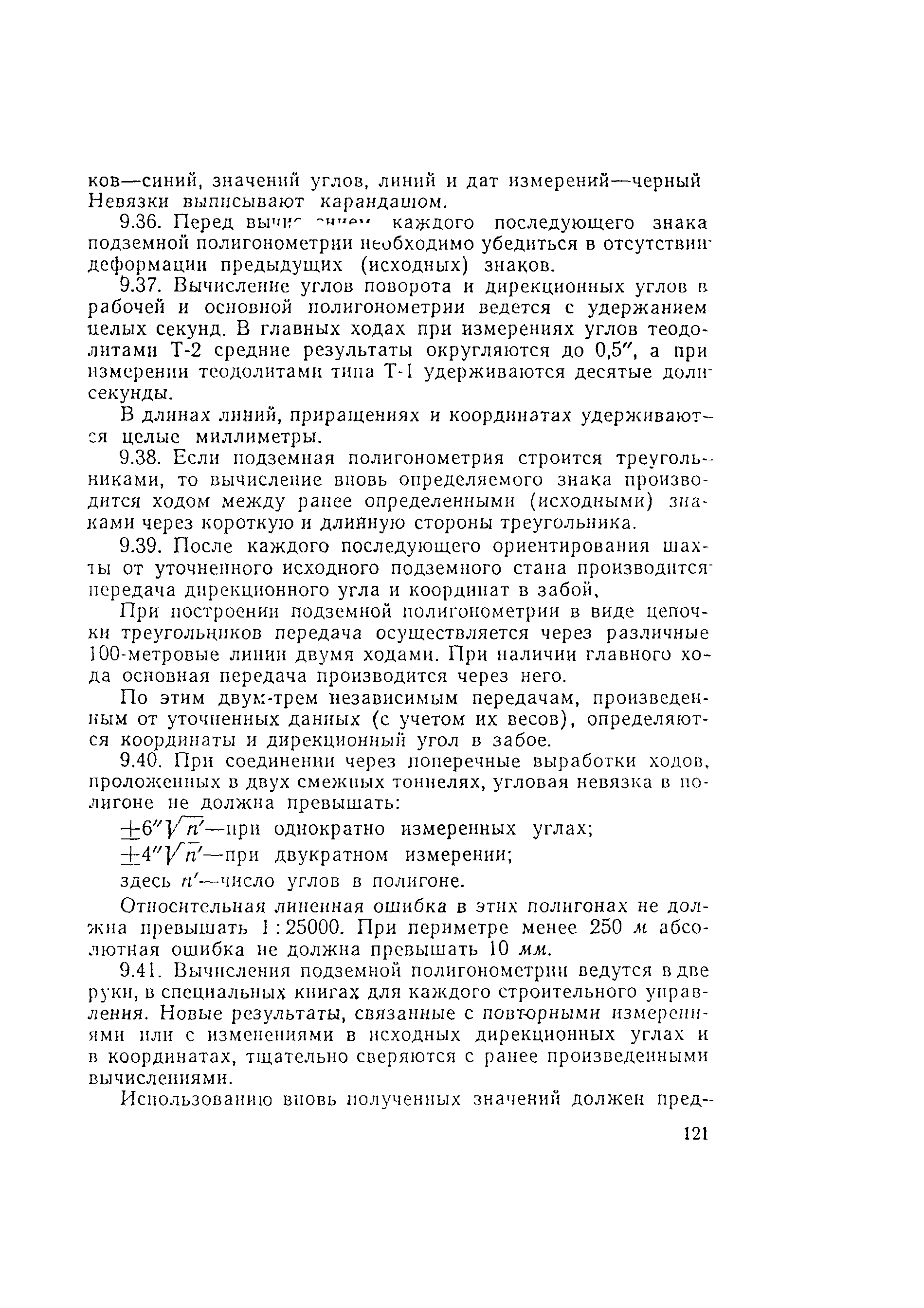

Глава 9 Подземная полигонометрия
А Схема развития подземной полигонометрия, полигонометрические знаки
Линейные измерения и точность их
В Угловые измерения и точность их; внецентренное измерение углов
Г Вычисление подземной полигонометрии

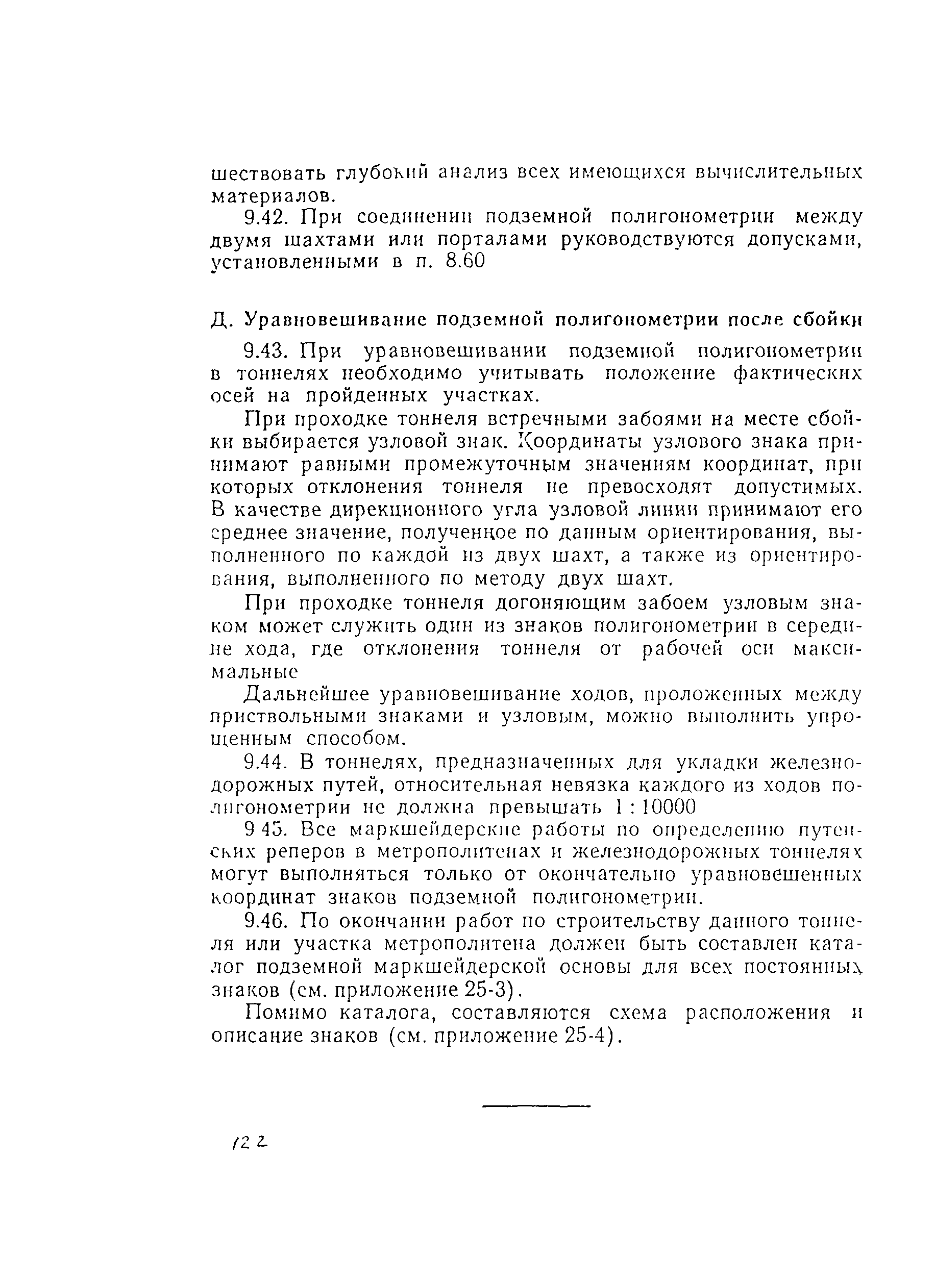

Д Уравновешивание подземной полигонометрии после сбойки
Приложения
Глава 10 Подземная высотная основа
А Схема построения нивелирной основы
Б Передача отметок в подземные выработки

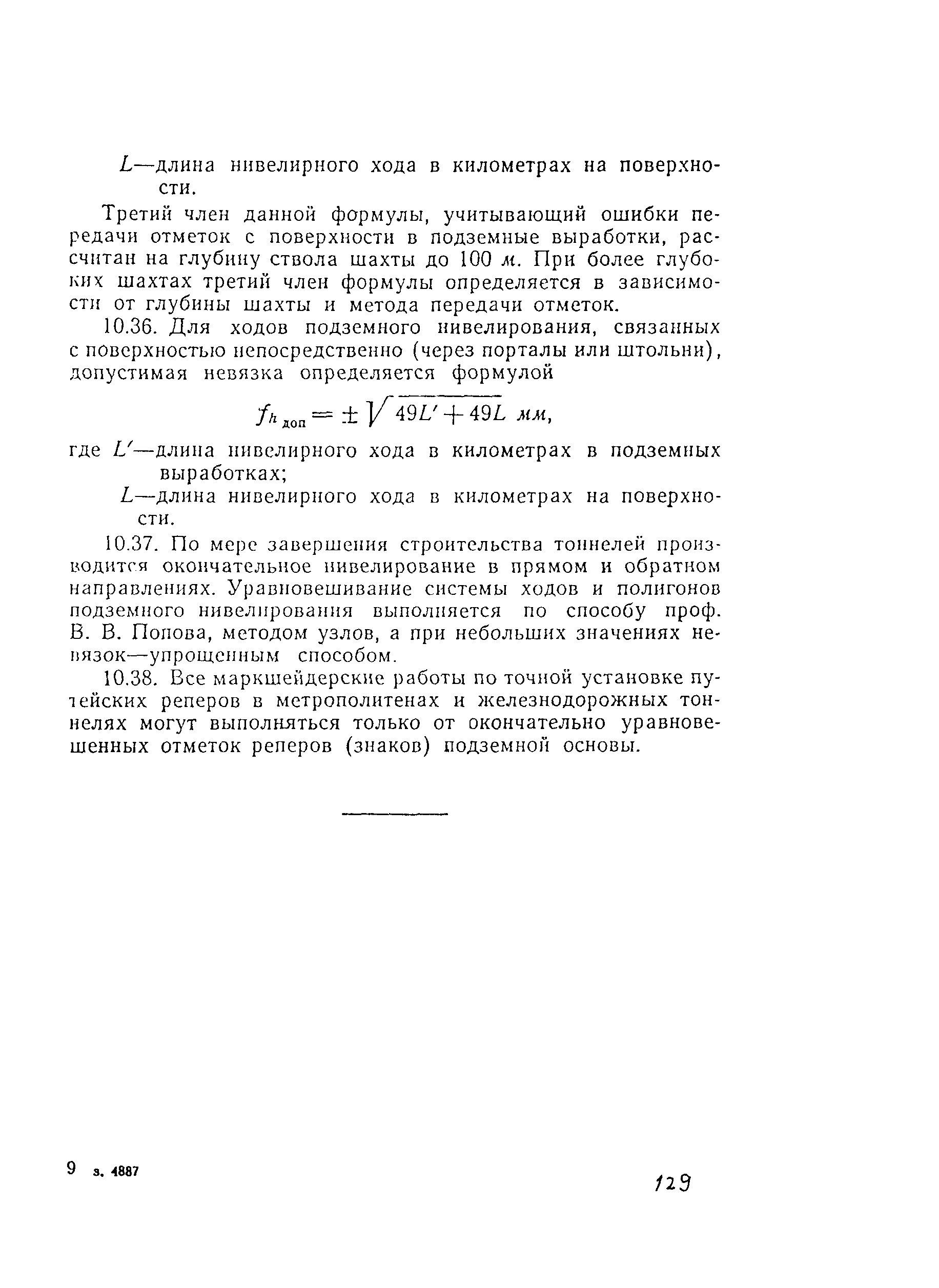

В Подземные нивелирные ходы
Приложение

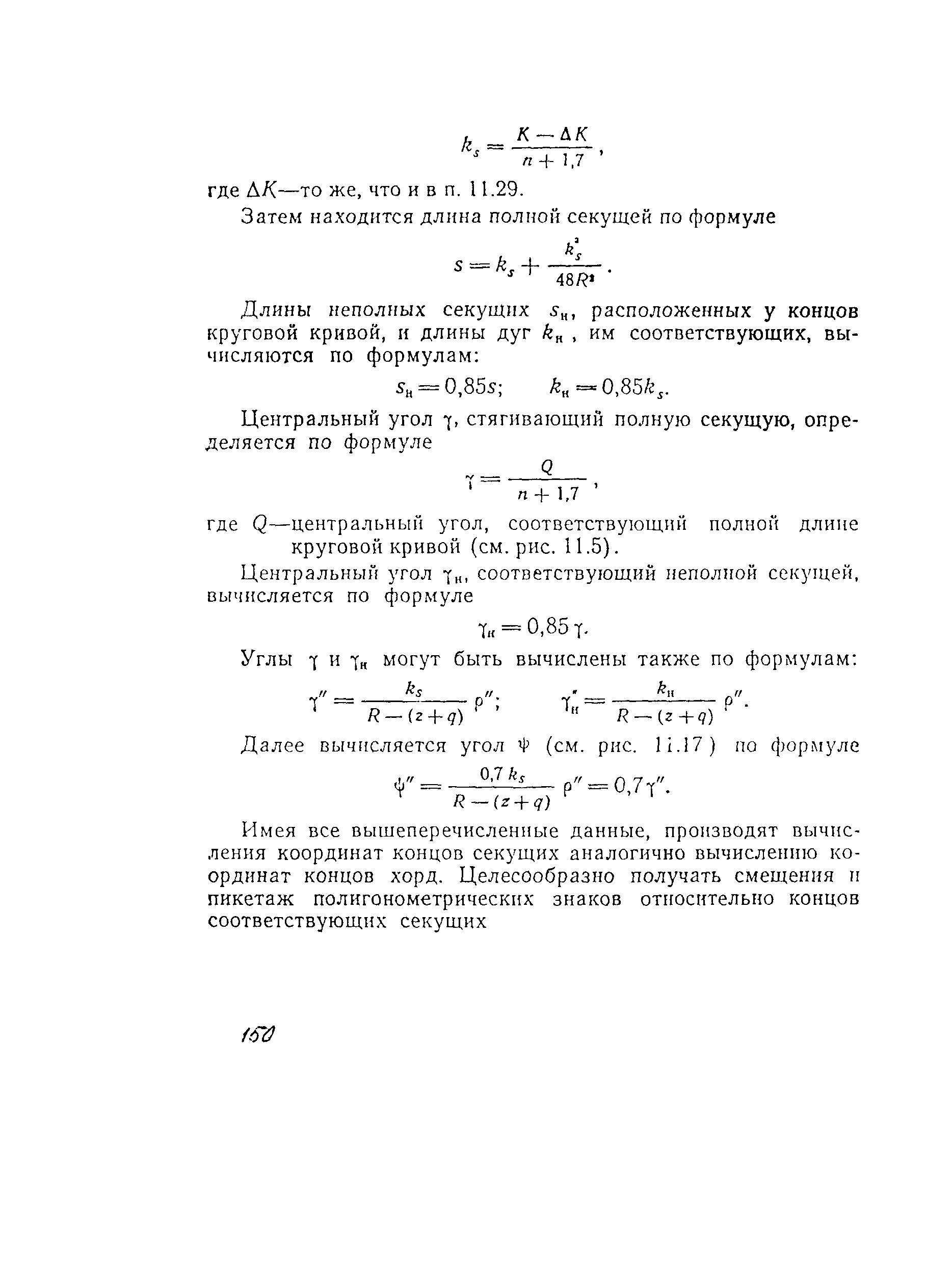

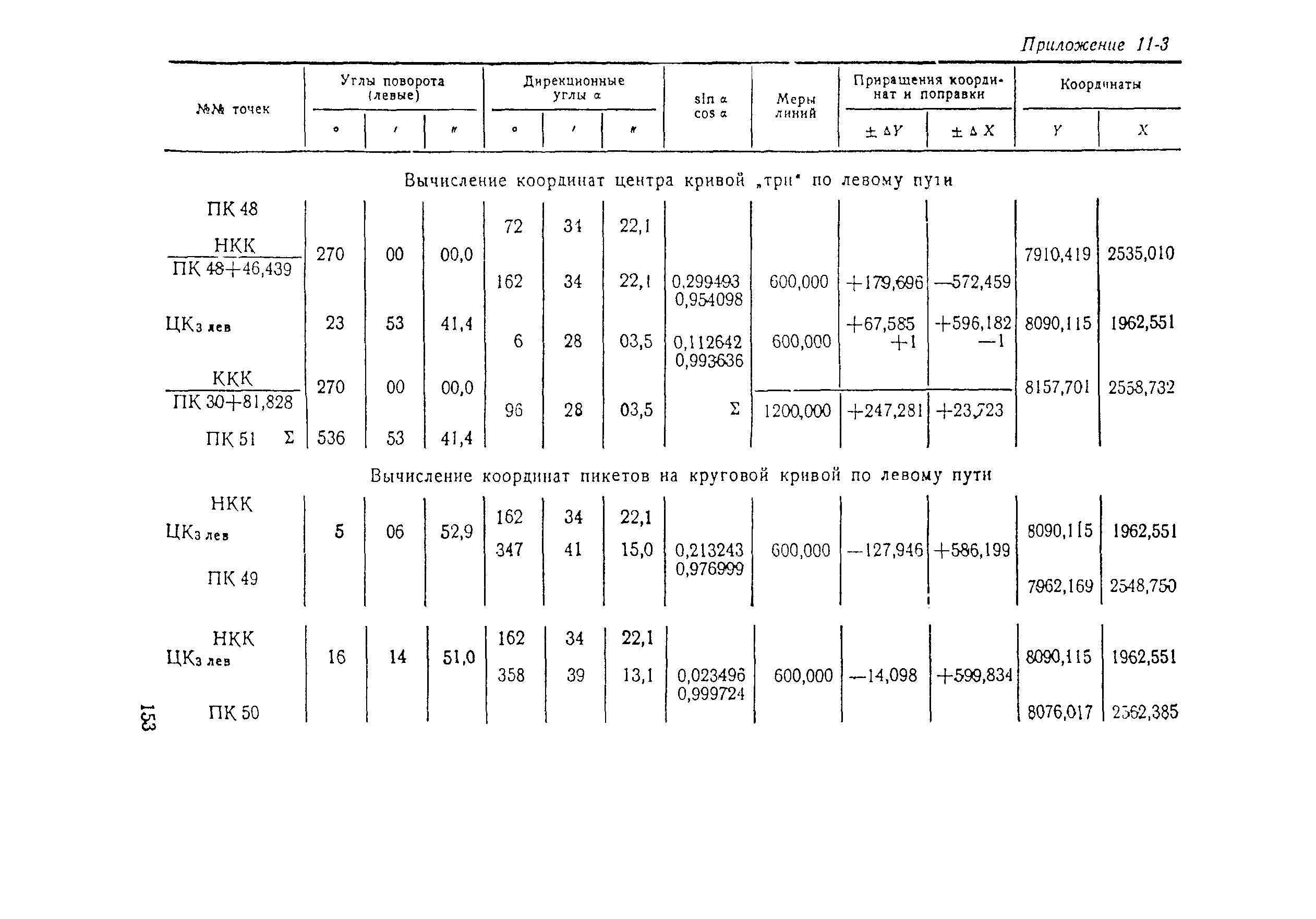

Глава 11 Вычисления геометрических элементов трассы тоннеля (сооружения) и данных для разбивки ее; задание осей и отметок в натуре
А Содержание основной проектной документации

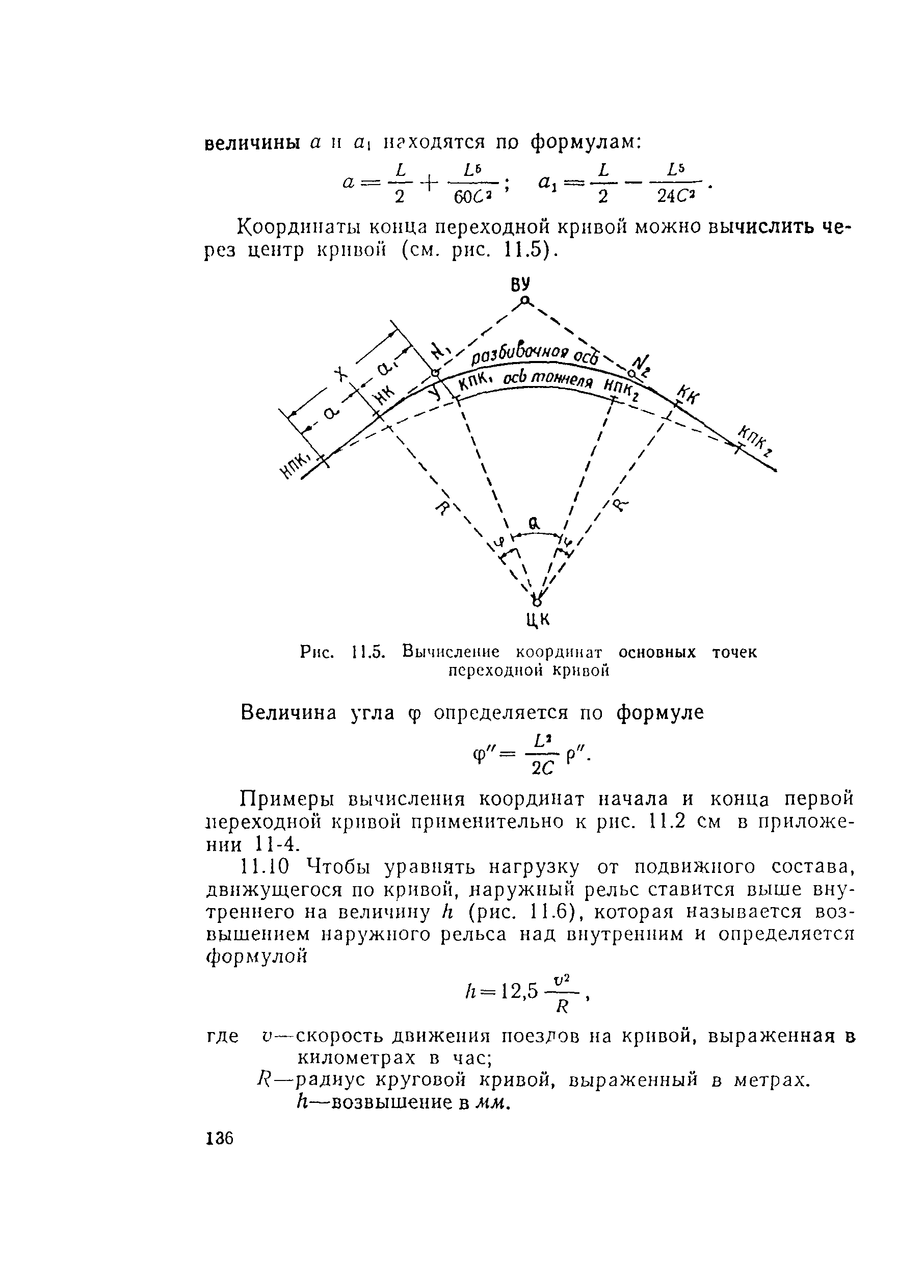

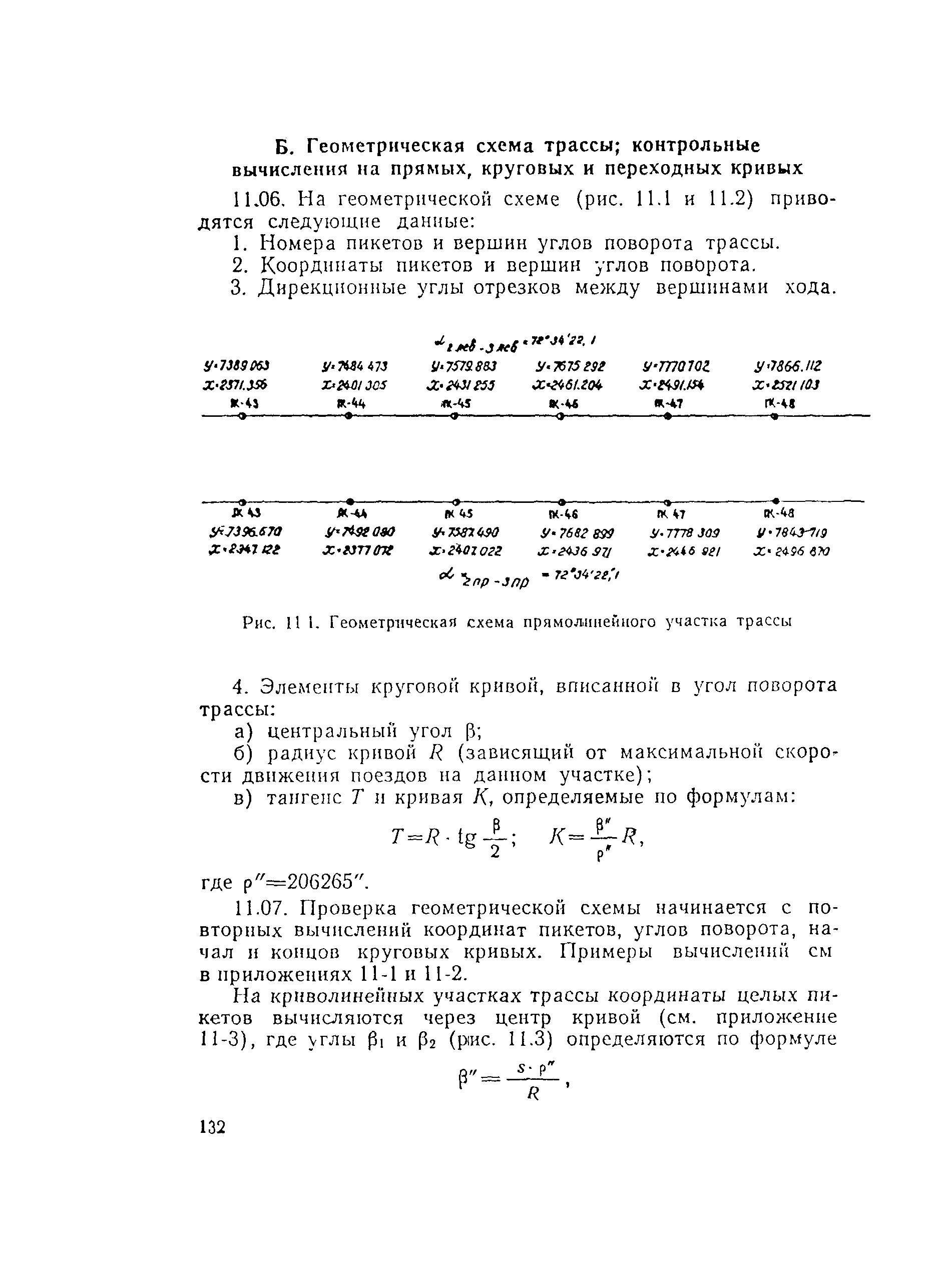

Б Геометрическая схема трассы контрольные вычисления на прямых, круговых и переходных кривых
В Профиль трассы; вертикальные кривые

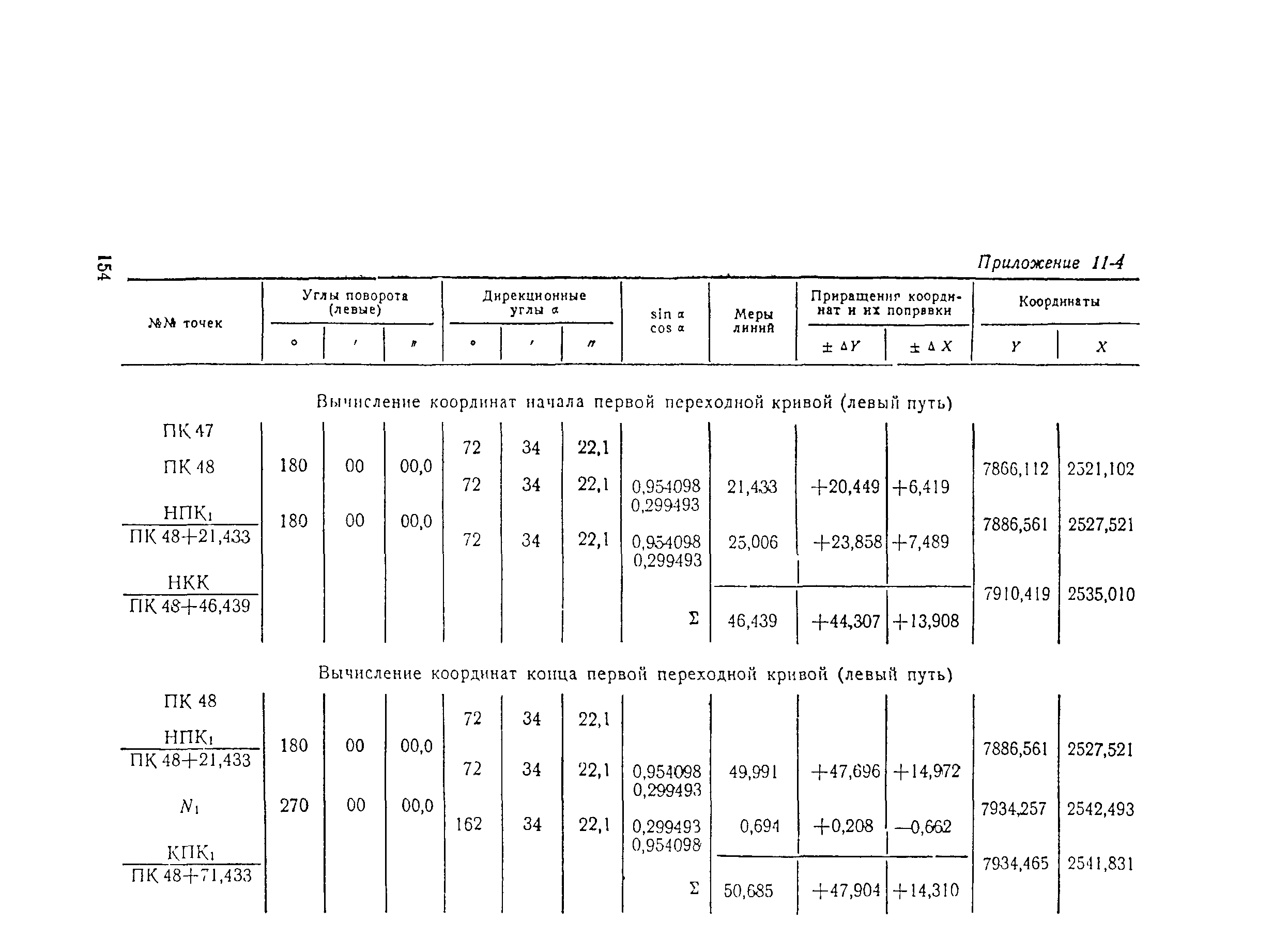

Г Вычисление пикетажа и смещений полигонометрических знаков относительно проектной оси

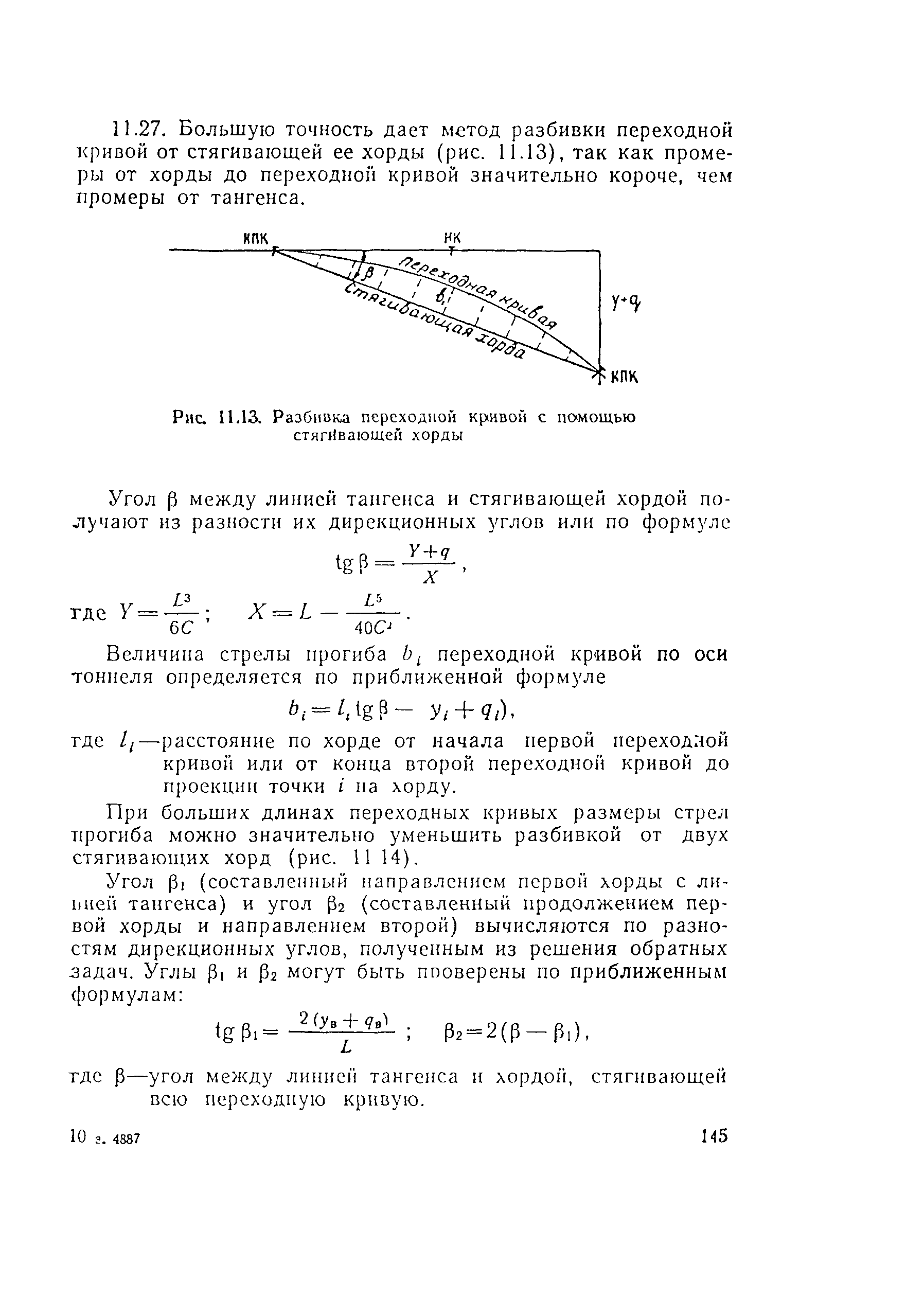

Д Разбивка проектной продольной оси в подземных выработках и сооружениях
Приложения

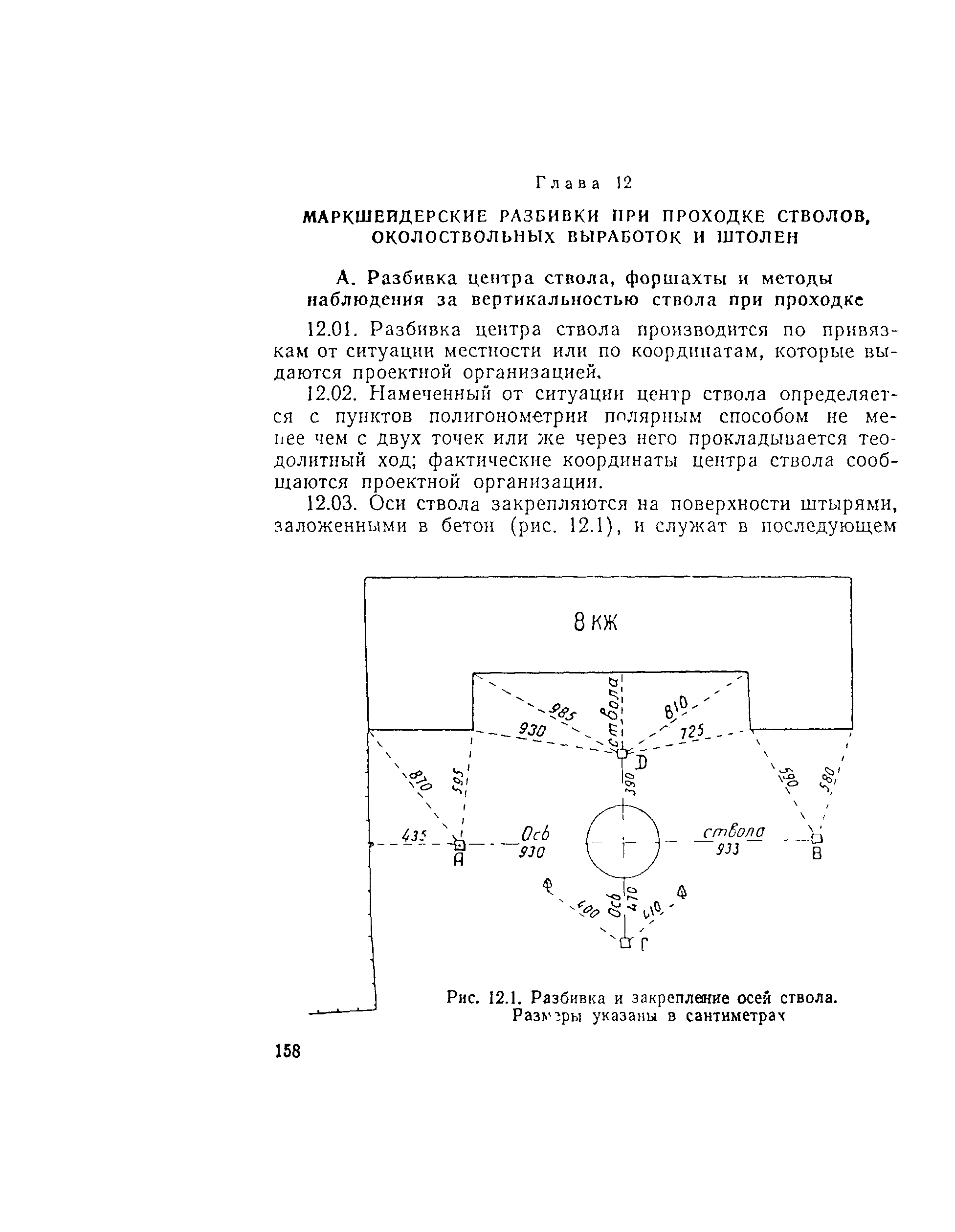

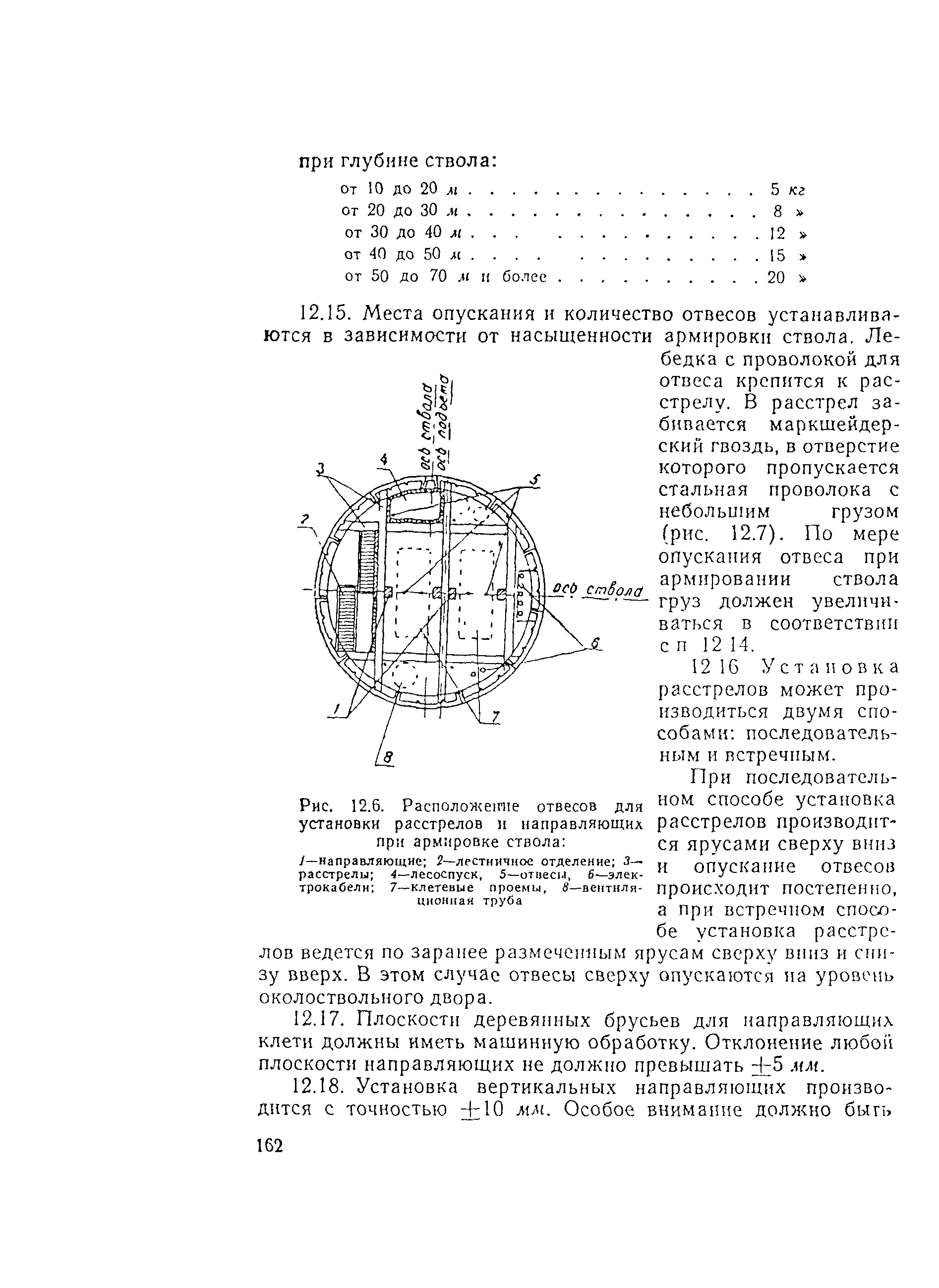

Глава 12 Маркшейдерские разбивки при проходке стволов, околоствольных выработок и штолен
А Разбивка центра ствола, форшахты и методы наблюдения за вертикальностью ствола при проходке
Б Профилирование, определение рабочего сечения ствола и разбивки для армирования
В Рассечки и разбивки околоствольных выработок и сооружений

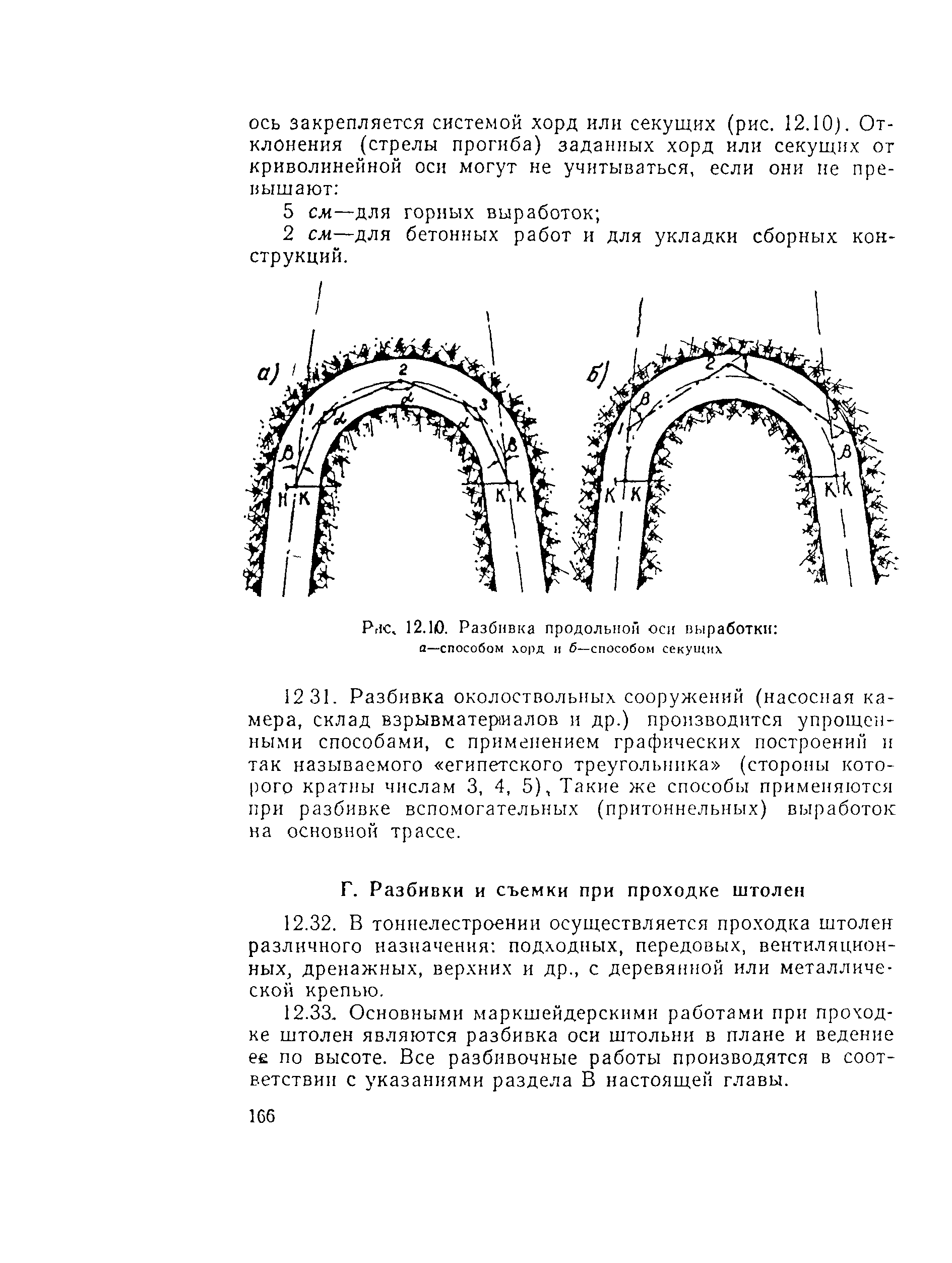

Г Разбивки и съемки при проходке штолен
Глава 13 Маркшейдерские работы при строительстве подземных сооружении горным способом с монолитной обделкой
А Передача осей и отметок с одного горизонта на другой

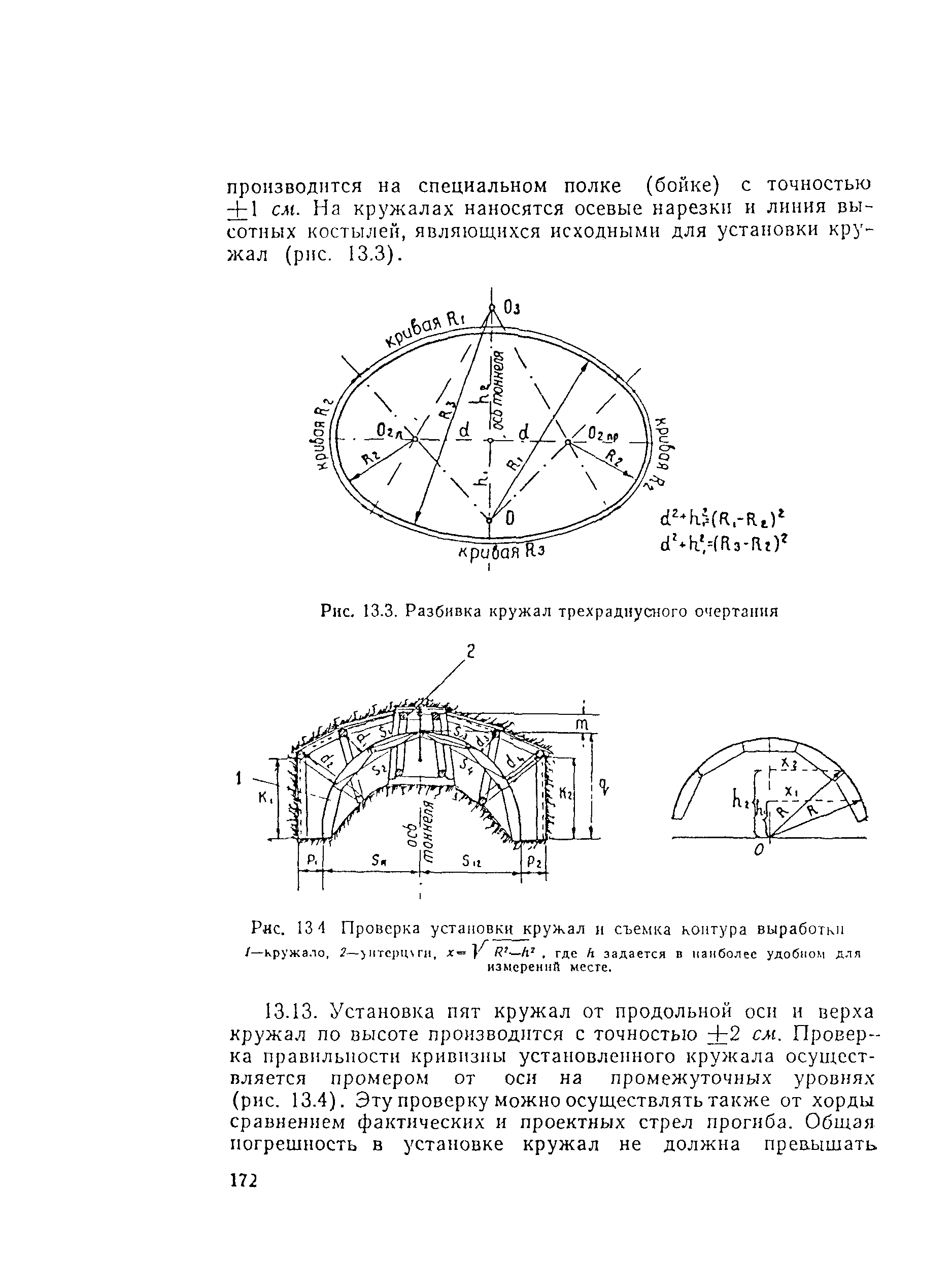

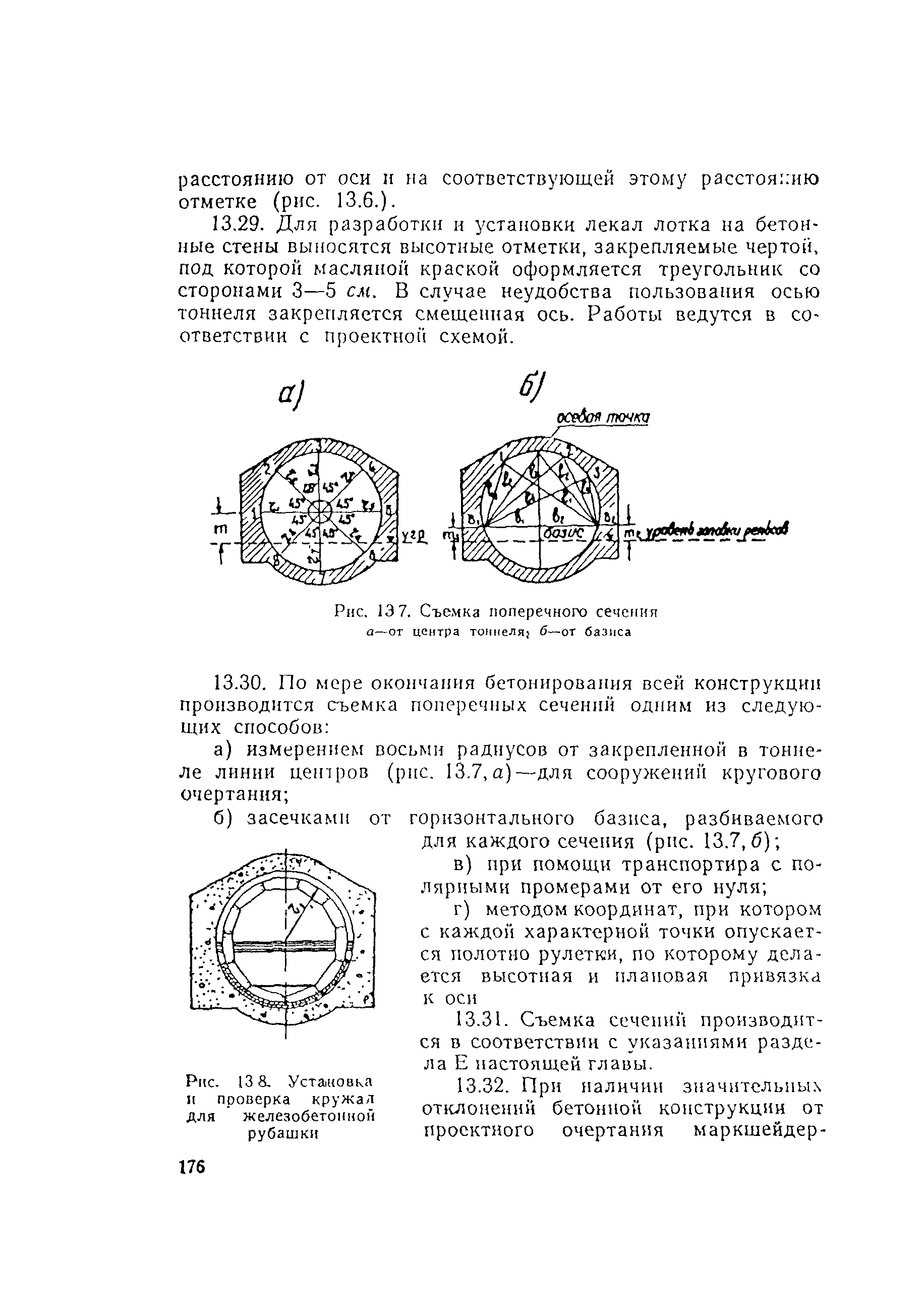

Б Разбивки и съемки при разработке калотт, установке кружал и бетонировании сводов
В Разбивки и съемки при бетонировании стен, лотка и железобетонной рубашки
Г Маркшейдерские работы при строительстве подземных сооружений крупных сечений

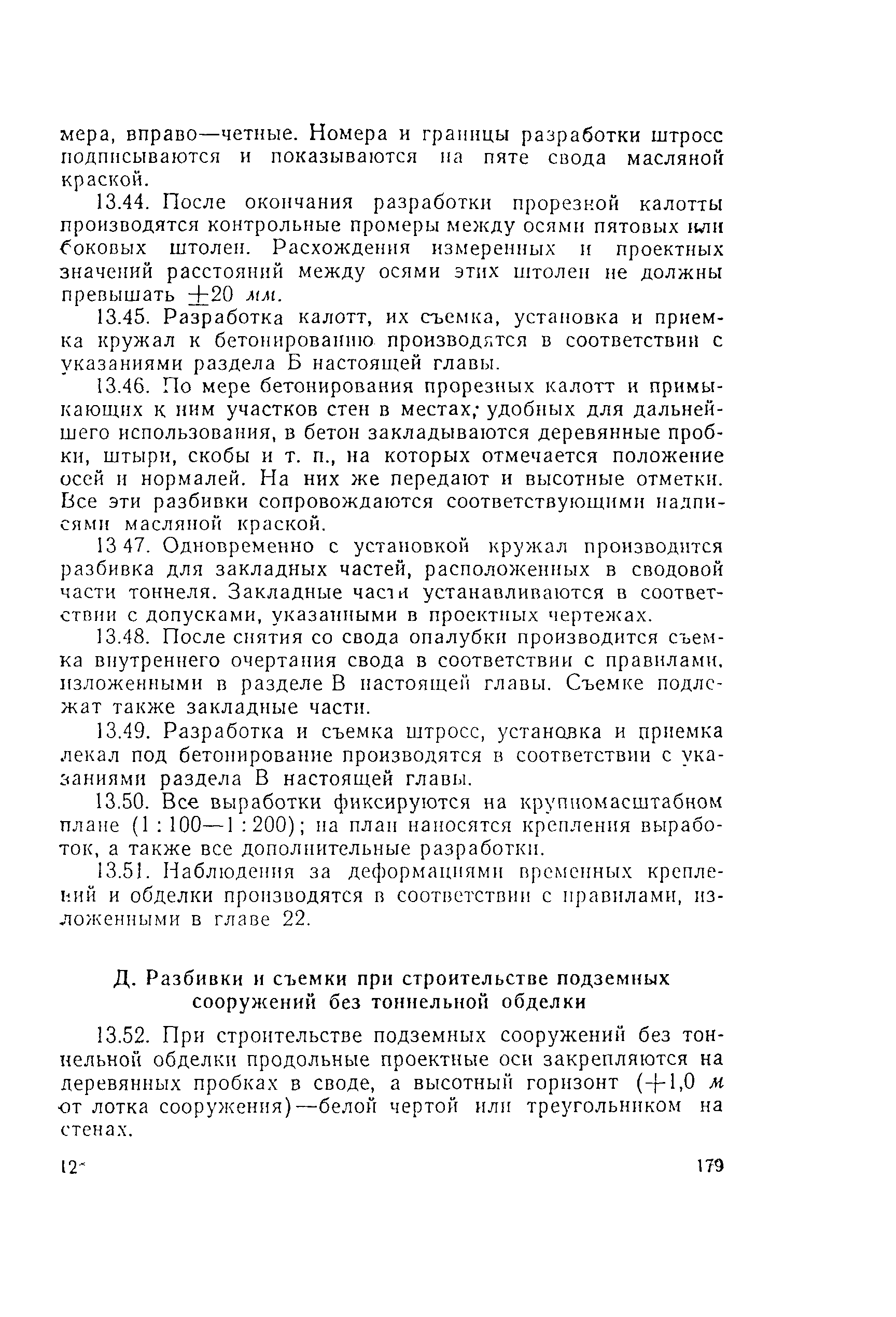

Д Разбивки и съемки при строительстве подземных сооружение без тоннельной обделки
Е Исполнительные съемки готовых подземных сооружений
Глава 14 Маркшейдерские работы при сооружении тоннелей горным способом со сборной обделкой
А Основные положения

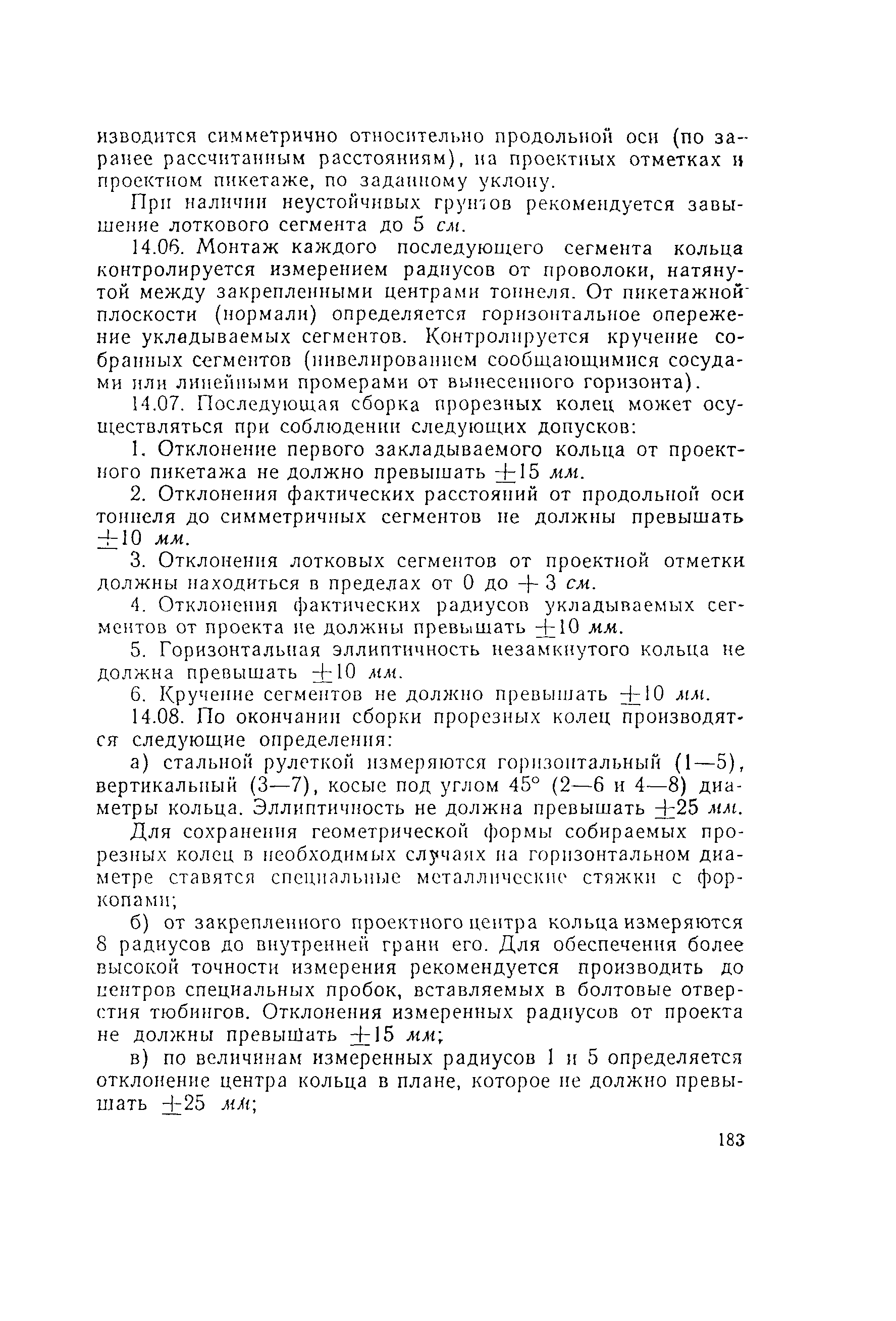

Б Рассечка и установка первых прорезных колец, укладка колец в тоннеле
В Определение эллиптичности колец, способы ее устранения

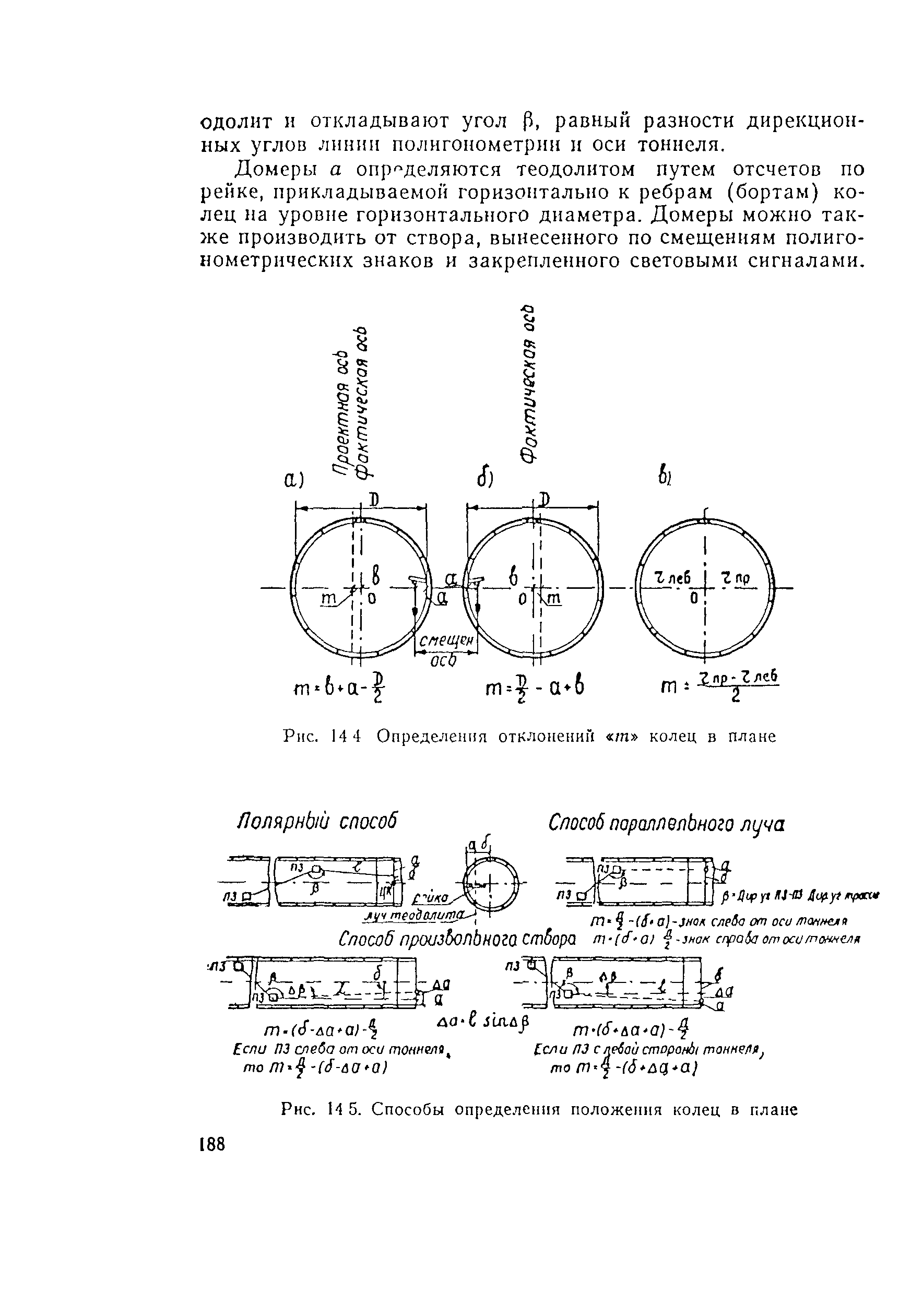

Г Определение положения колец в плакс на прямолинейных и криволинейных участках трассы
Д Определение по поженил колец в профиле
Е Определение горизонтальных и вертикальных опeрежений колец клиновидные прокладки направление отклонений тоннеля при помощи прокладок, определение кручения колец
Ж Съемка тоннельной обделки при применении способа обжатия колец
Приложение
Глава 15 Маркшейдерские paботы при сооружении тоннелей щитовым способом

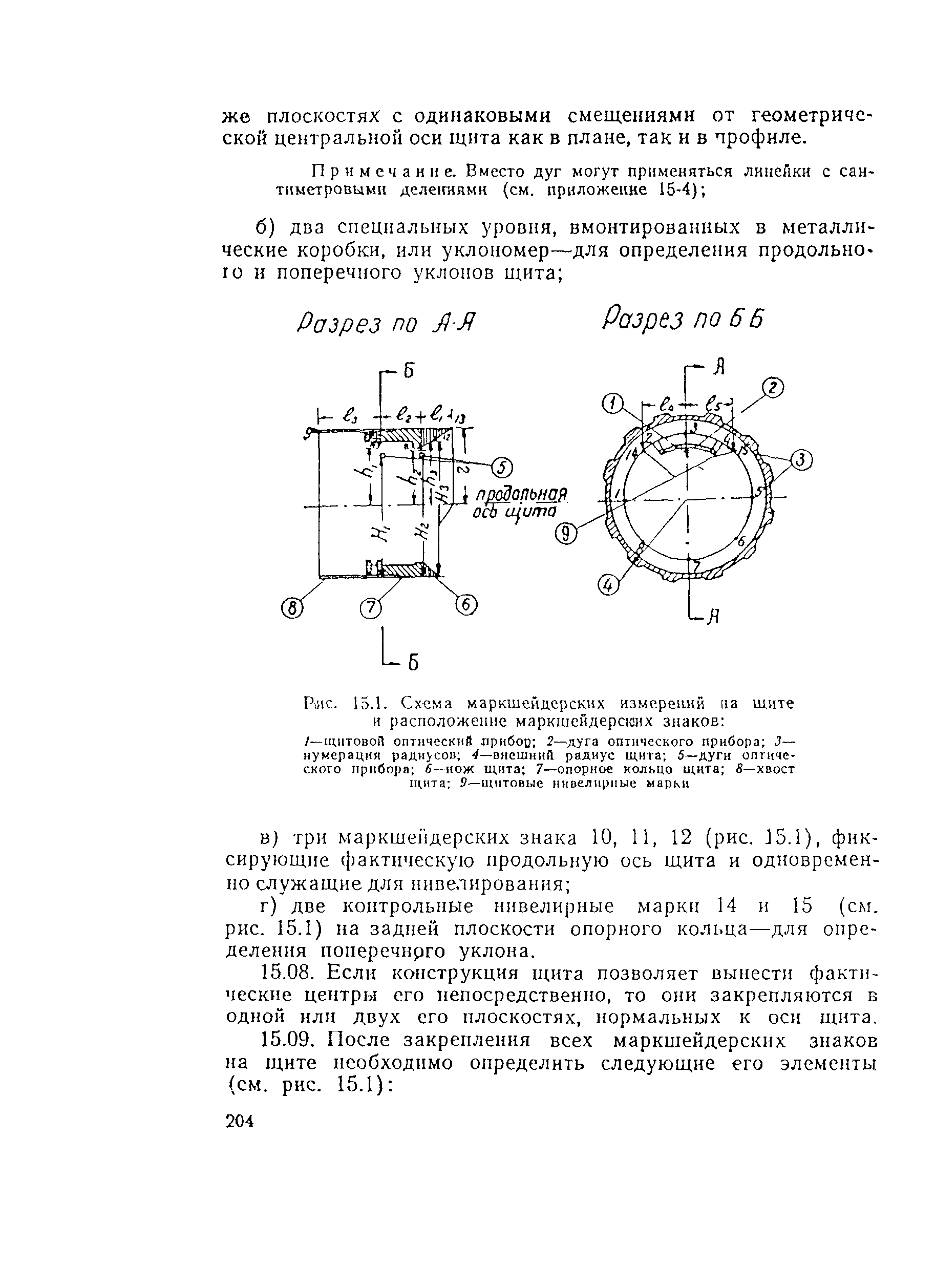

А Монтаж щита и маркшейдерское оборудование его
Б Определение поперечного уклона щита

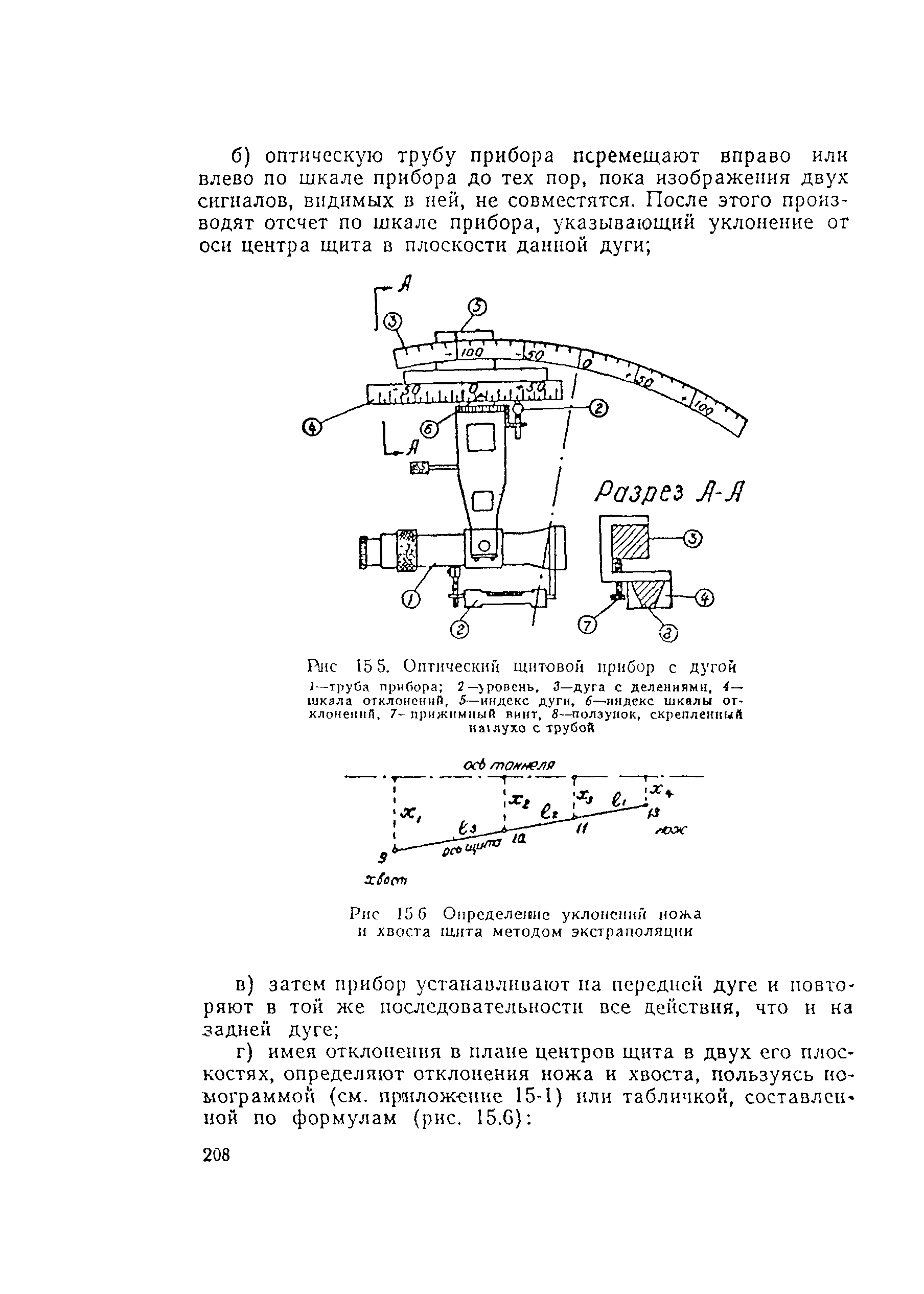

В Определение положения щита в плане на прямых участках трассы и на переходных кривых

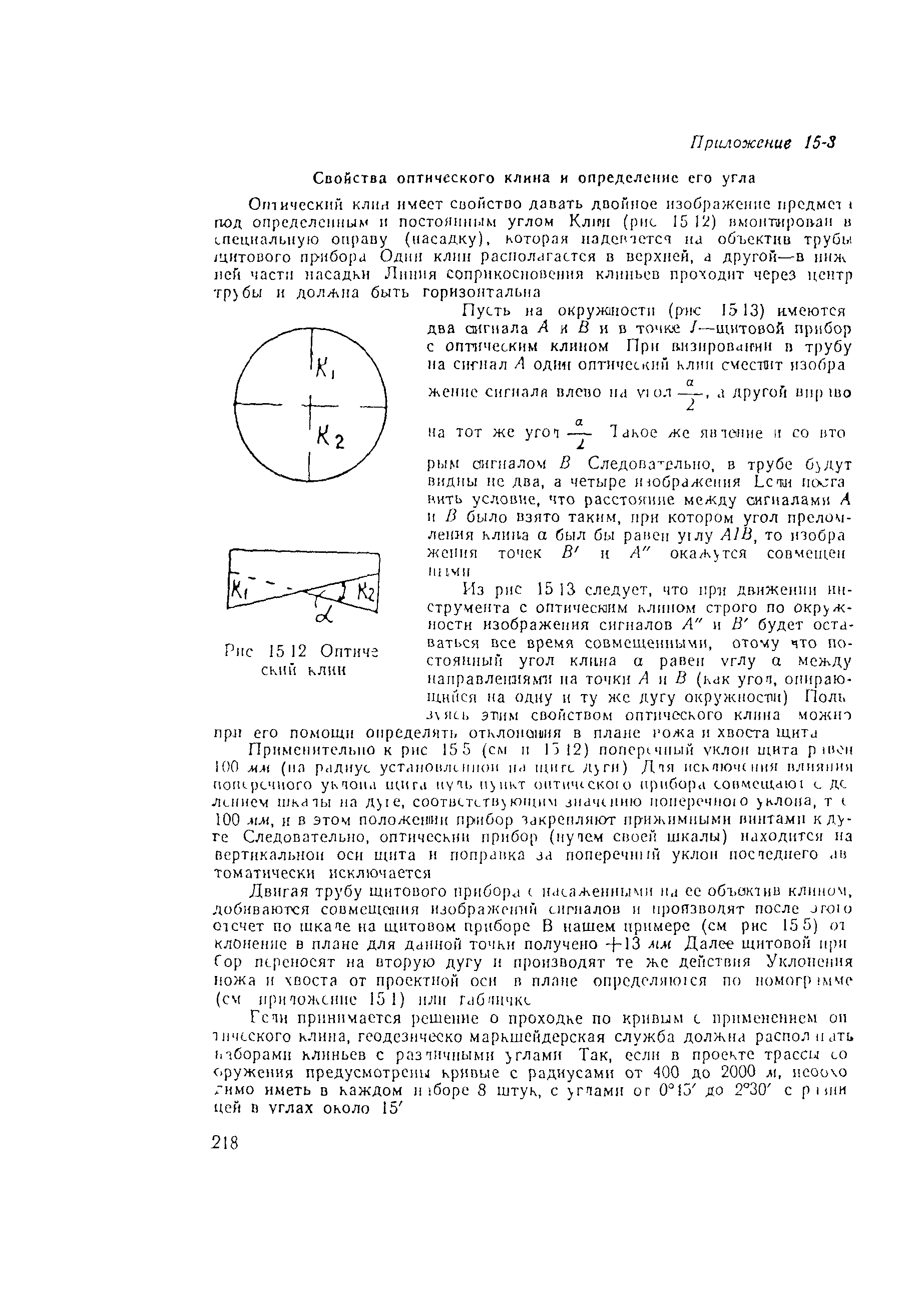

Г Определение положения щита в плане на участках круговой кривой. Оптический клин
Д Определение положения щита в профиле, продольный уклон щита

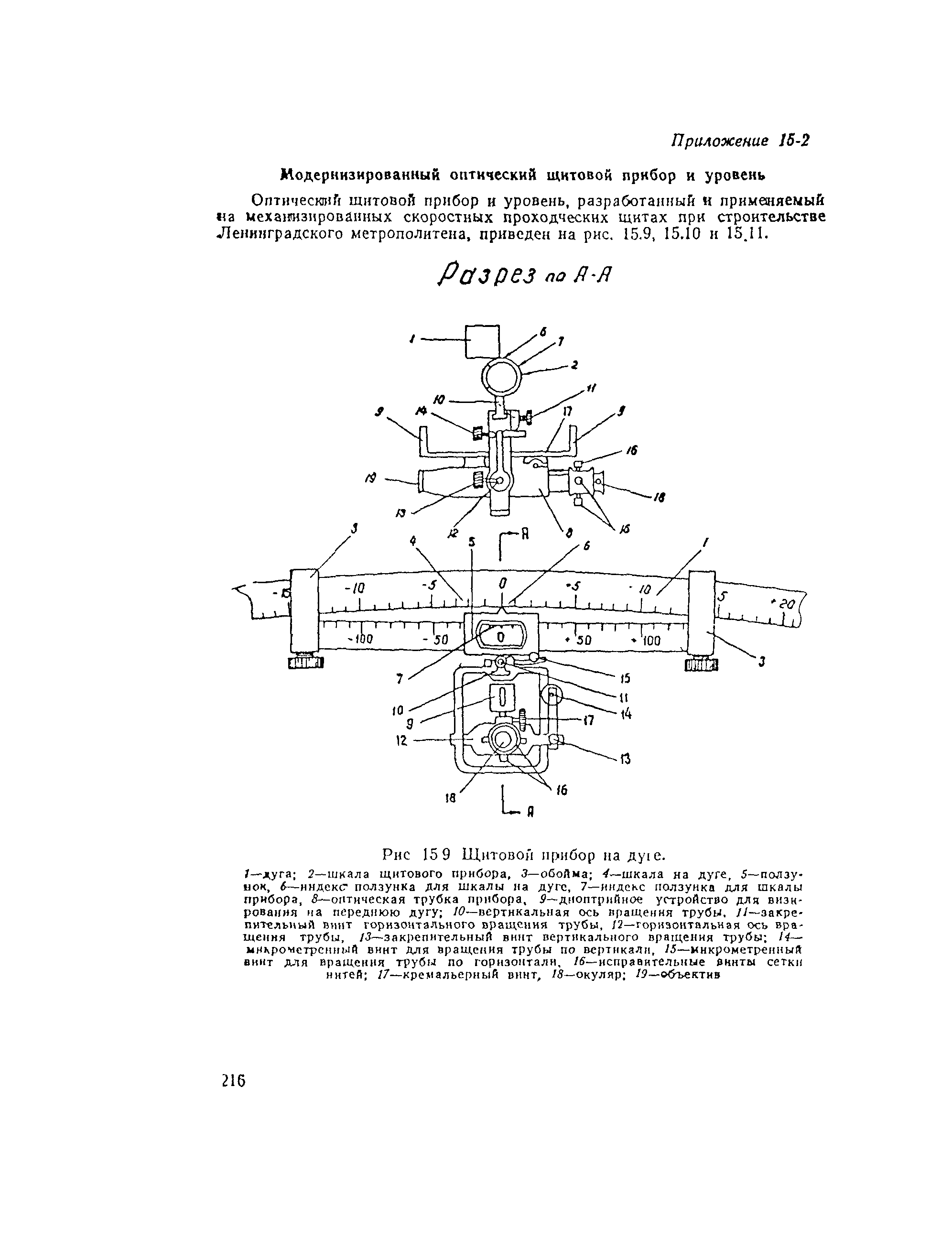

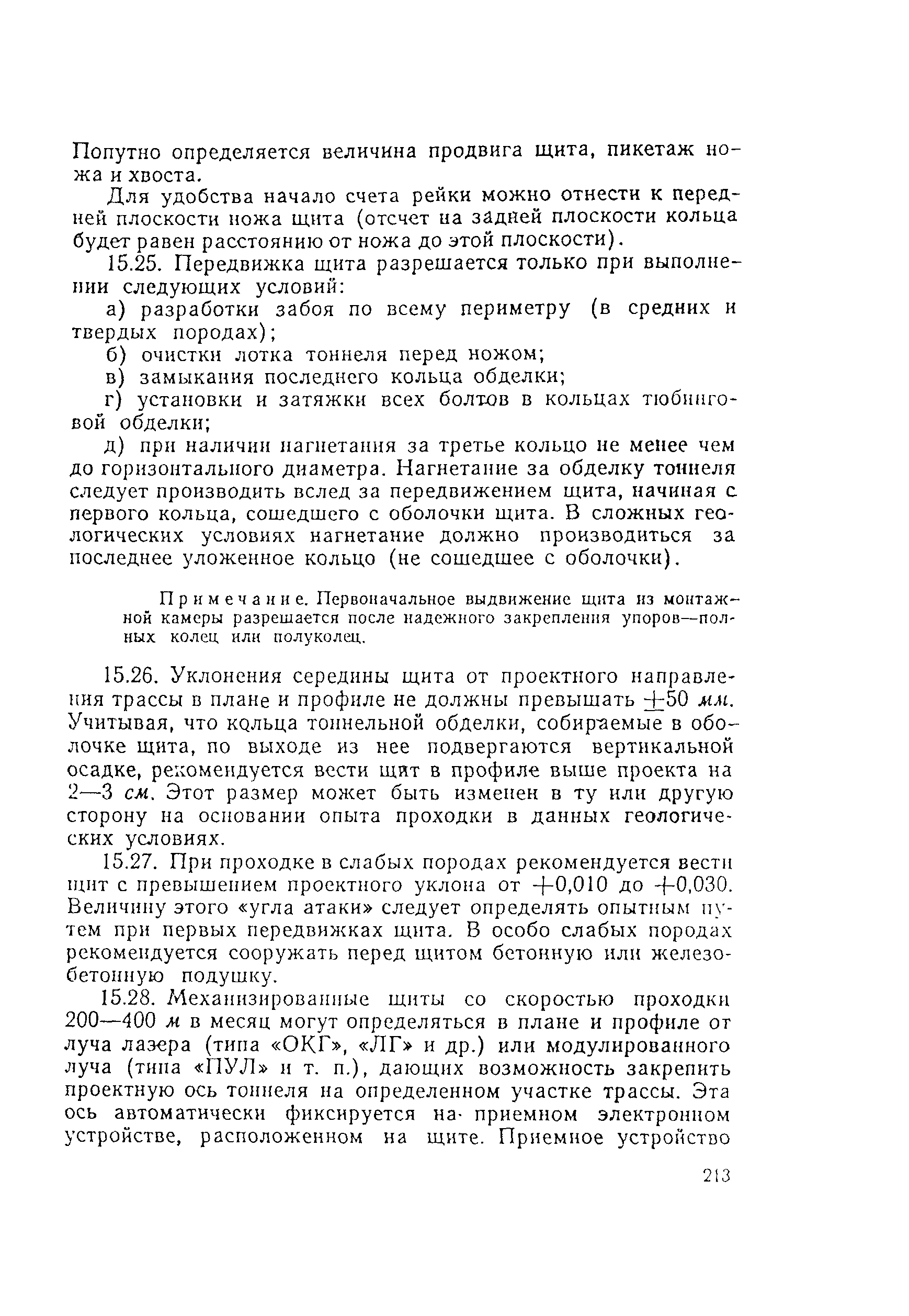

Е Наблюдения за щитом во время его движения по трассе использование модулированного луча и лазера при проходке

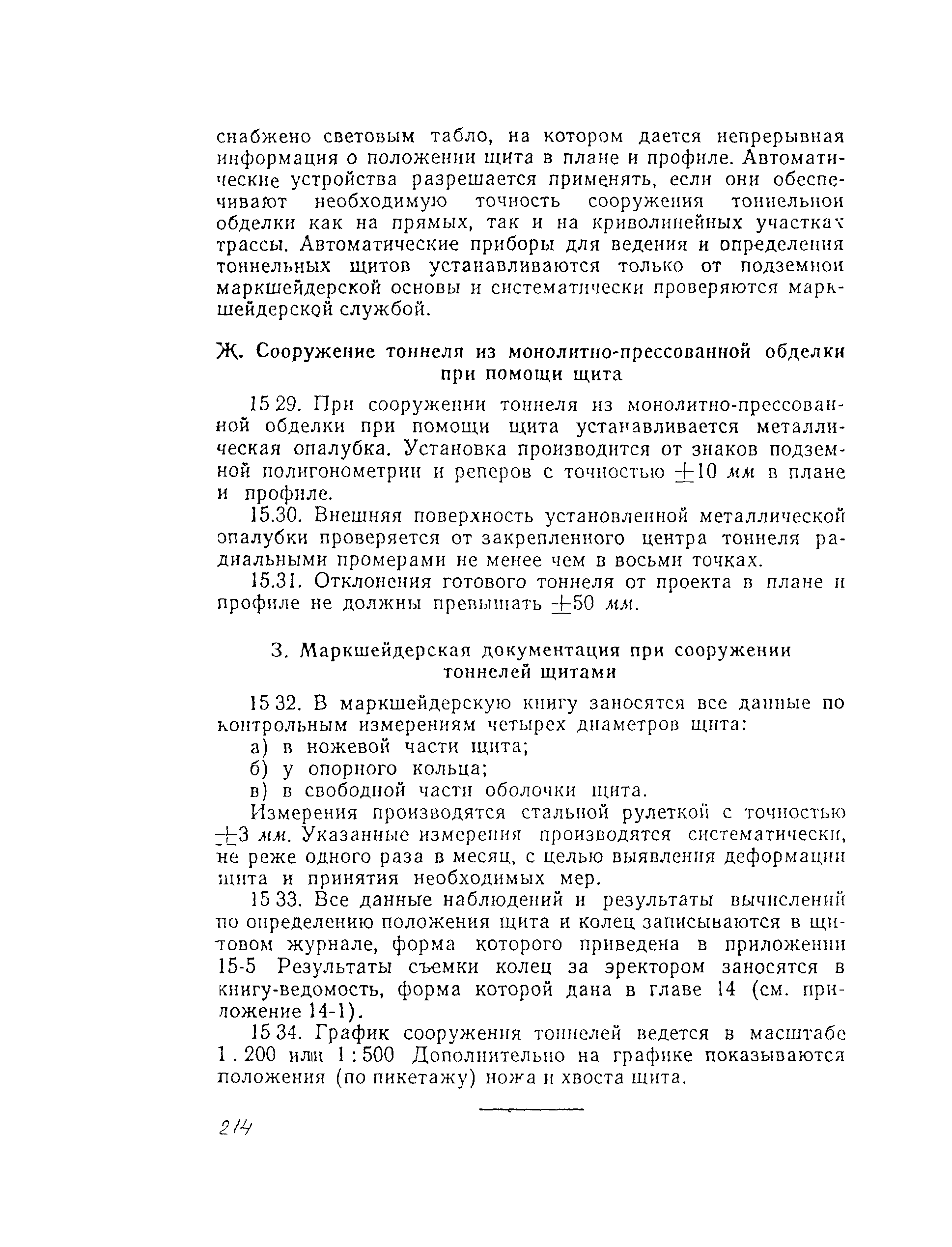

Ж Сооружение тоннеля из монолитно прессованной обделки при помощи щита
3 Маркшейдерская документация при сооружении тоннелей щитами
Приложение
Глава 16 Маркшейдерские работы при сооружении тоннелей под сжатым воздухом
А Маркшейдерские знаки в шлюзовой камере

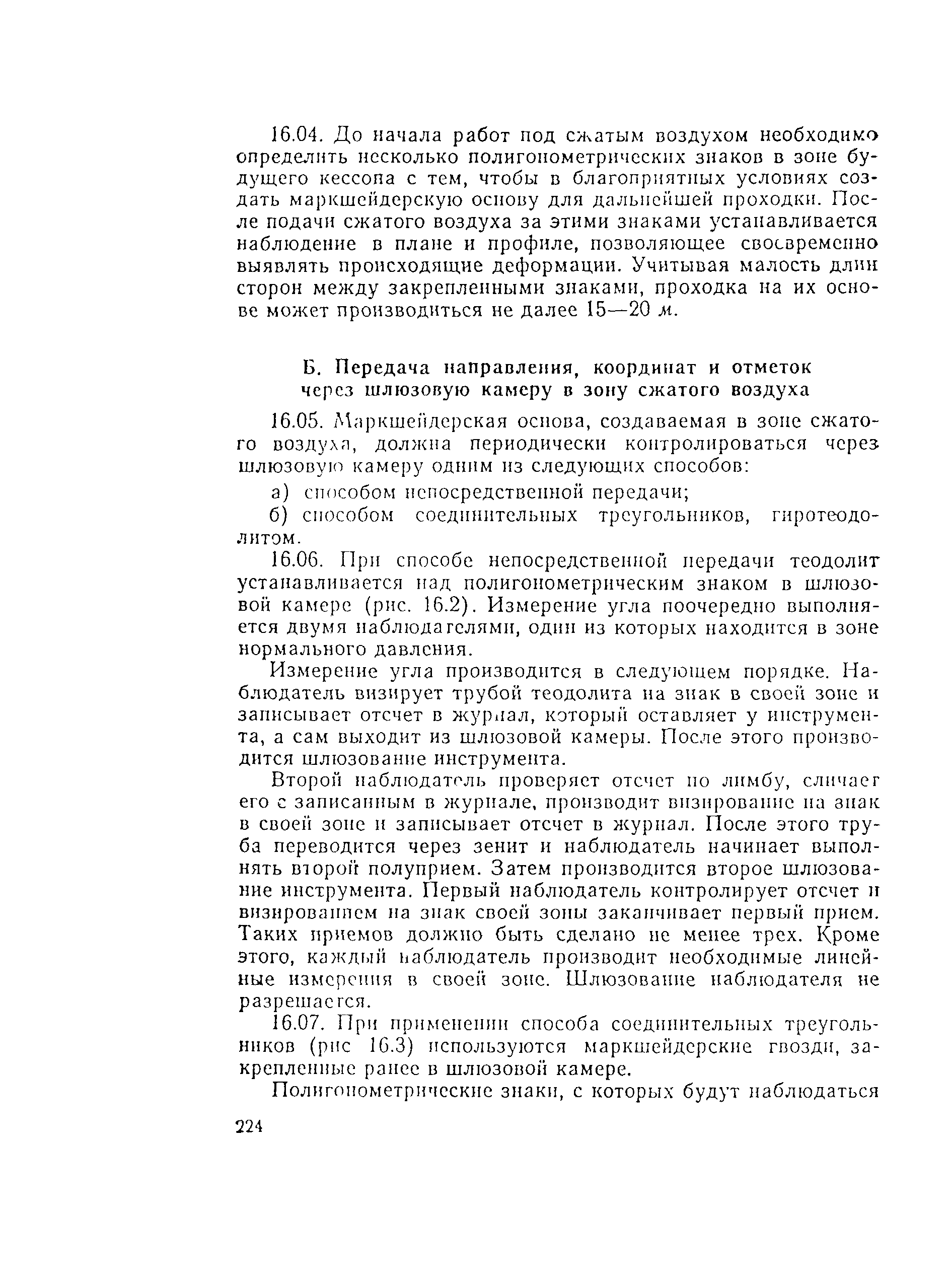

Б Передача направления, координат и отметок через шлюзовую камеру в зону сжатого воздуха
Глава 17 Маркшейдерские работы при открытом способе строительства тоннелей
А Разбивка и закрепление трассы на дневной поверхности
Б Маркшейдерские работы по разбивке свай, разработке к креплению котлована
В Перенесение проектной осп и отметок на крепления котлована
Г Маркшейдерские работы при сооружении лотка, стен, колонн и перекрытий при монолитной и сборной обделках

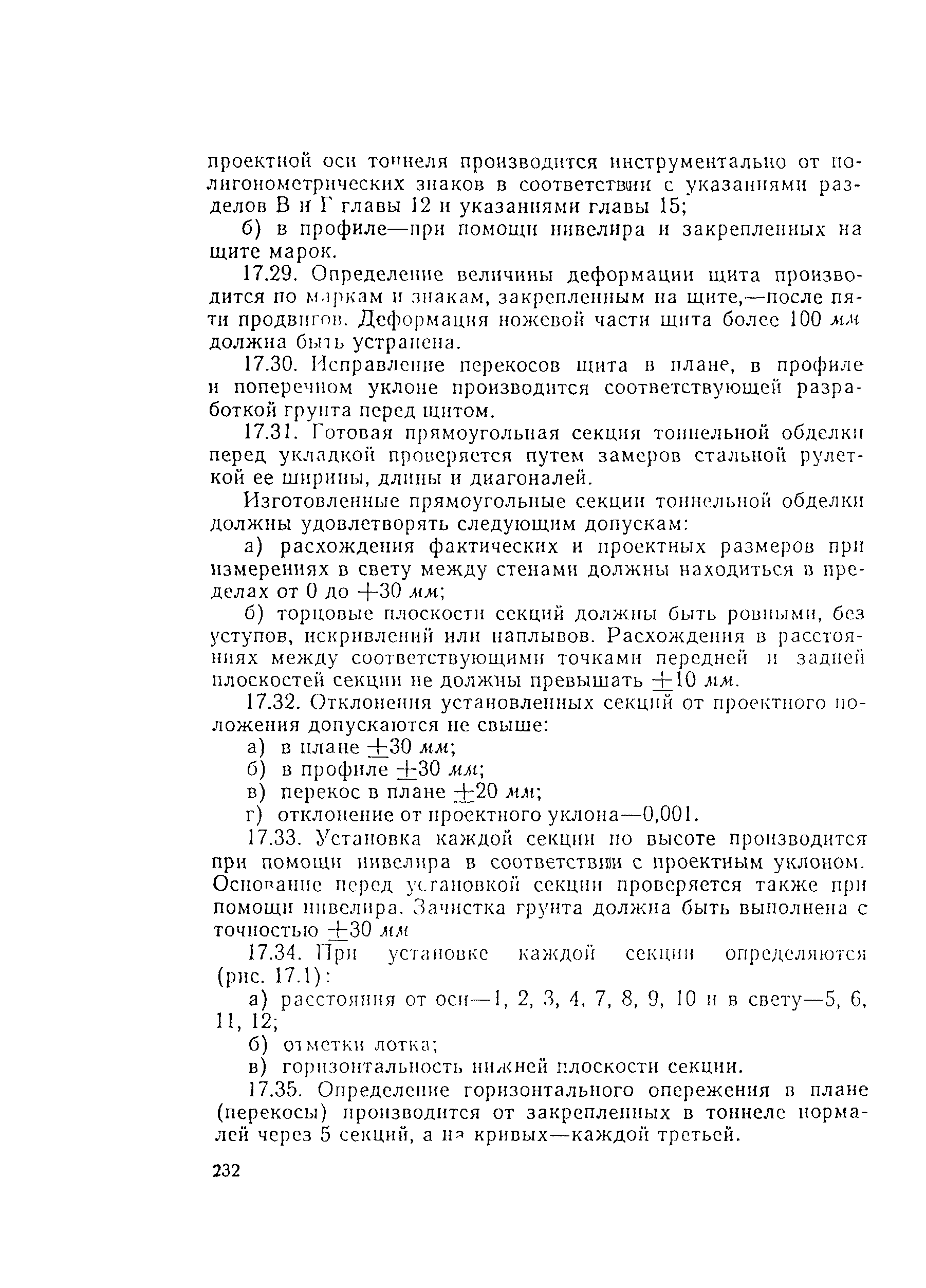

Д Сооружение тоннеля открытым способом из цельносекционной обделки или при помощи прямоугольного щита
Е Геодезическо-маркшейдерские работы при сооружении открытого железнодорожного полотна

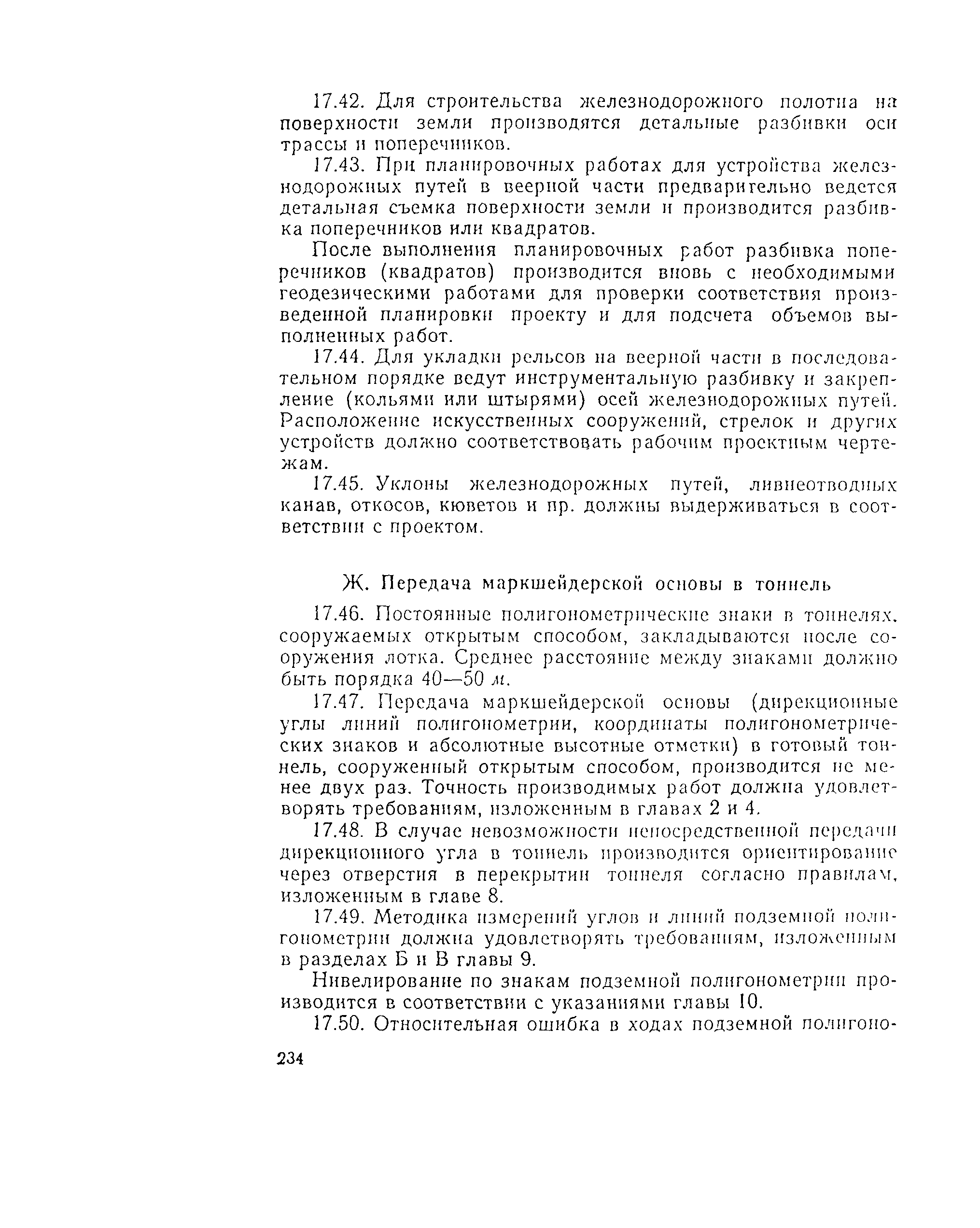

Ж Передача маркшейдерской основы в тоннель

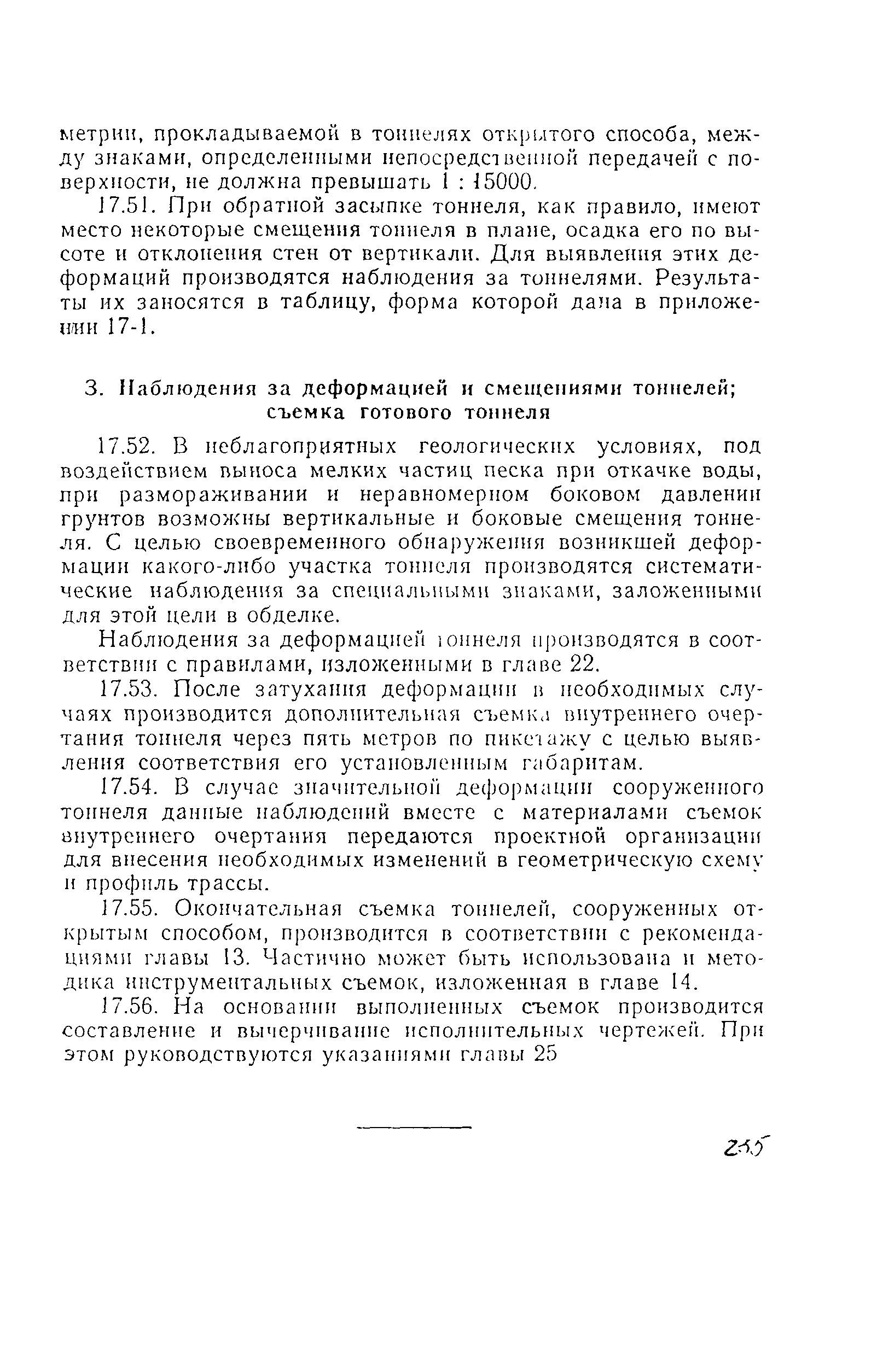

3 Наблюдения за деформацией и смещениями тоннелей, съемка готового тоннеля
Приложение

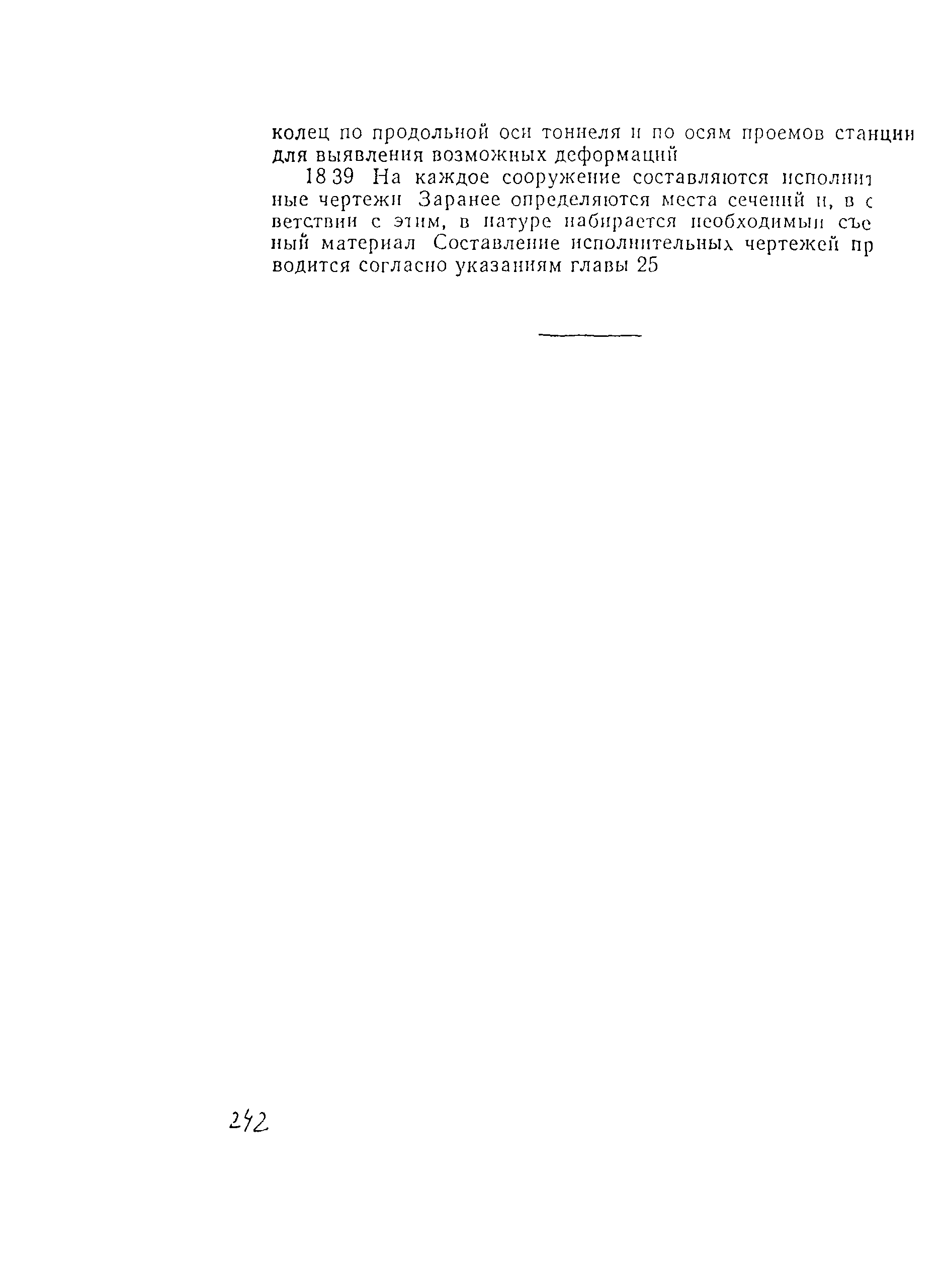

Глава 18 Маркшейдерские работы при сооружении и отделке станций метрополитена
А Работы при сооружении станций закрытым способом, особенности укладки станционных колец, избегшие и кручение колец
Б Работы при coopужении станций открытым способом и на открытом железнодорожном полотне
В Разбивки и закрепление осей станционных тоннелей, высотные paзбивки, допуски при облицовке стен, пилонов, колонн и при укладке бортового камня
Приложение

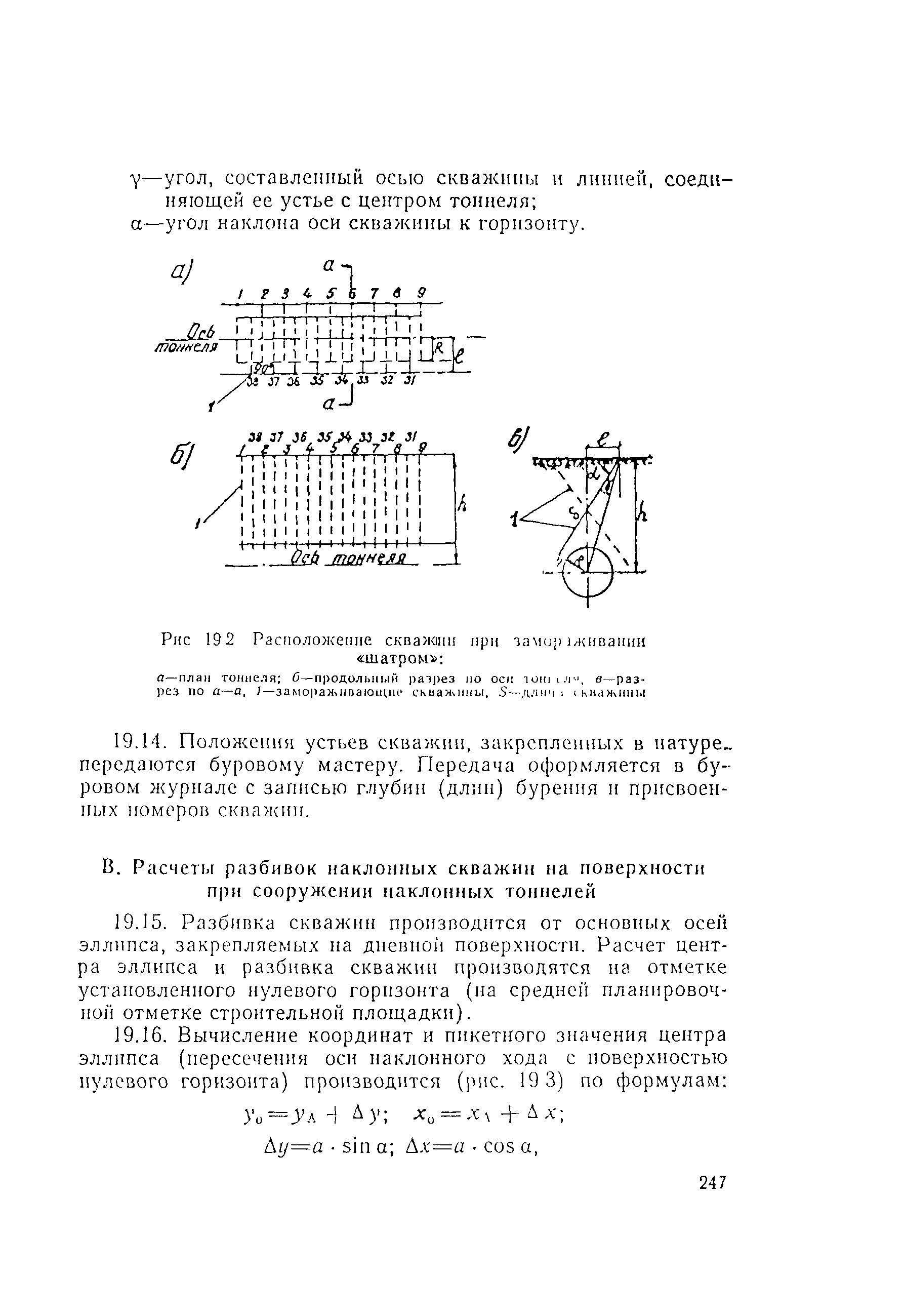

Глава 19 Маркшейдерские работы при искусственном замораживании грунтов
А Разбивка мест заложения скважин
Б Маркшейдерские разбивки вертикальных и наклонных скважин для комплекса при замораживании грунтов
В Расчеты разбивок наклонных скважин на поверхности при сооружении наклонных тоннелей
Г Установка направляющих кондукторов

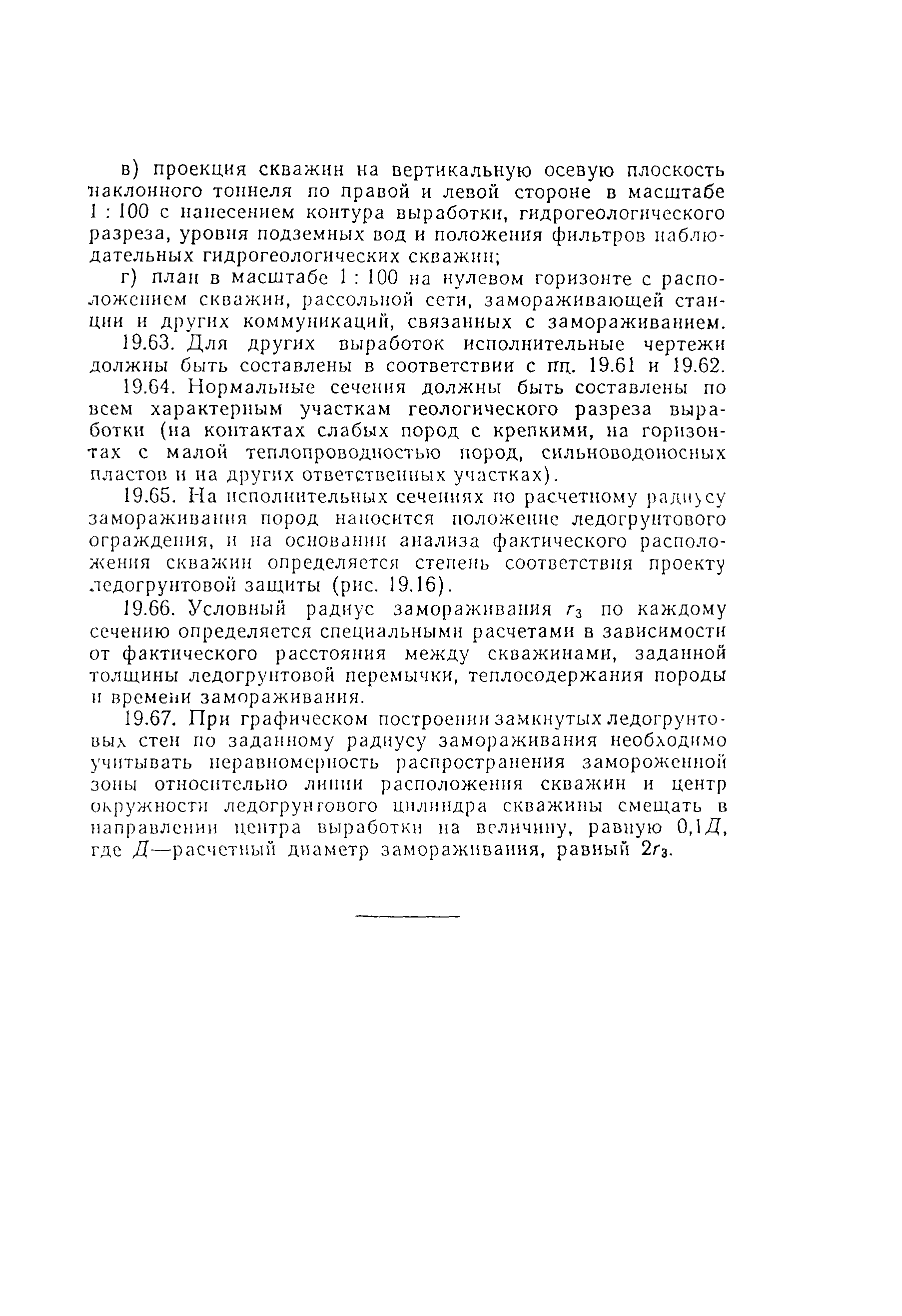

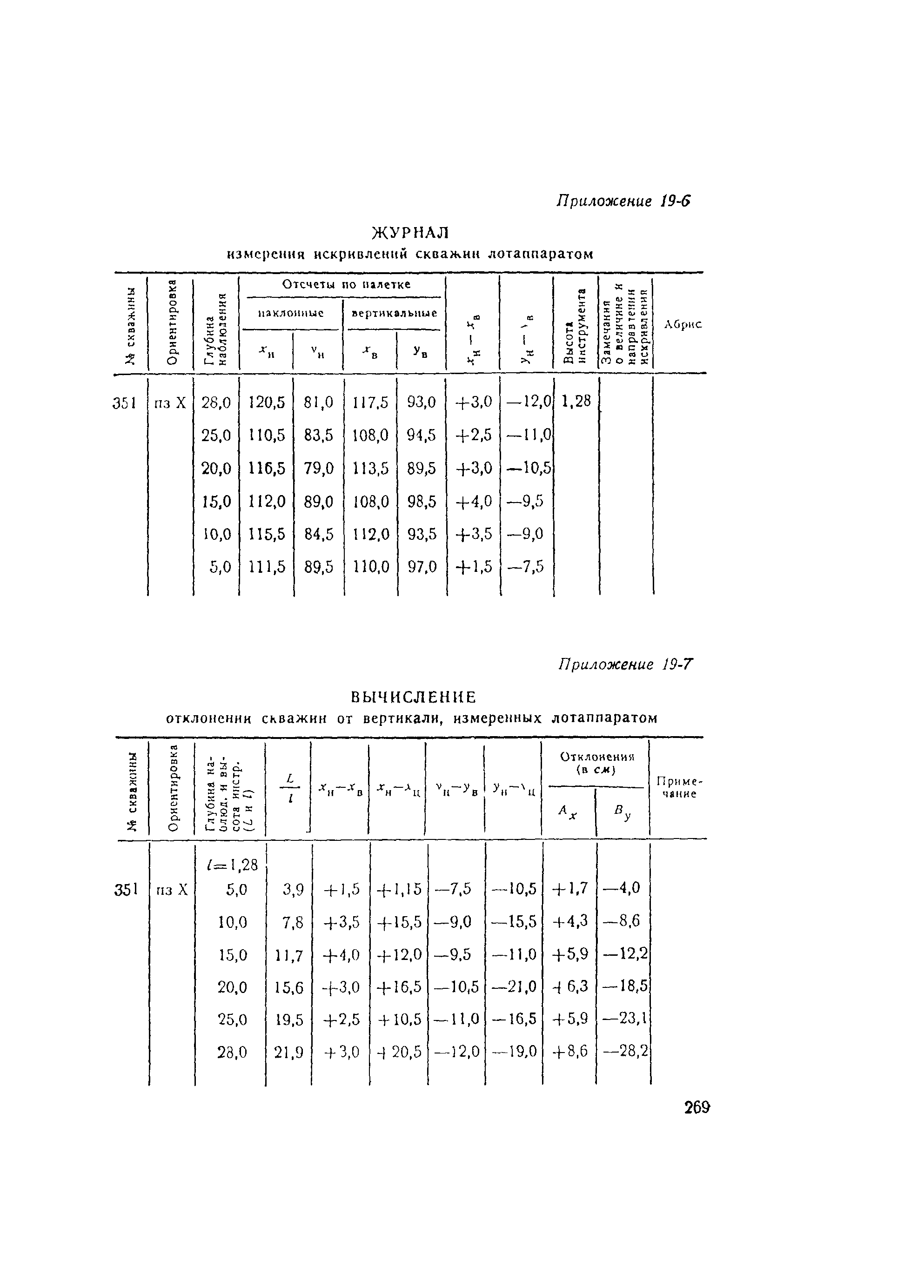

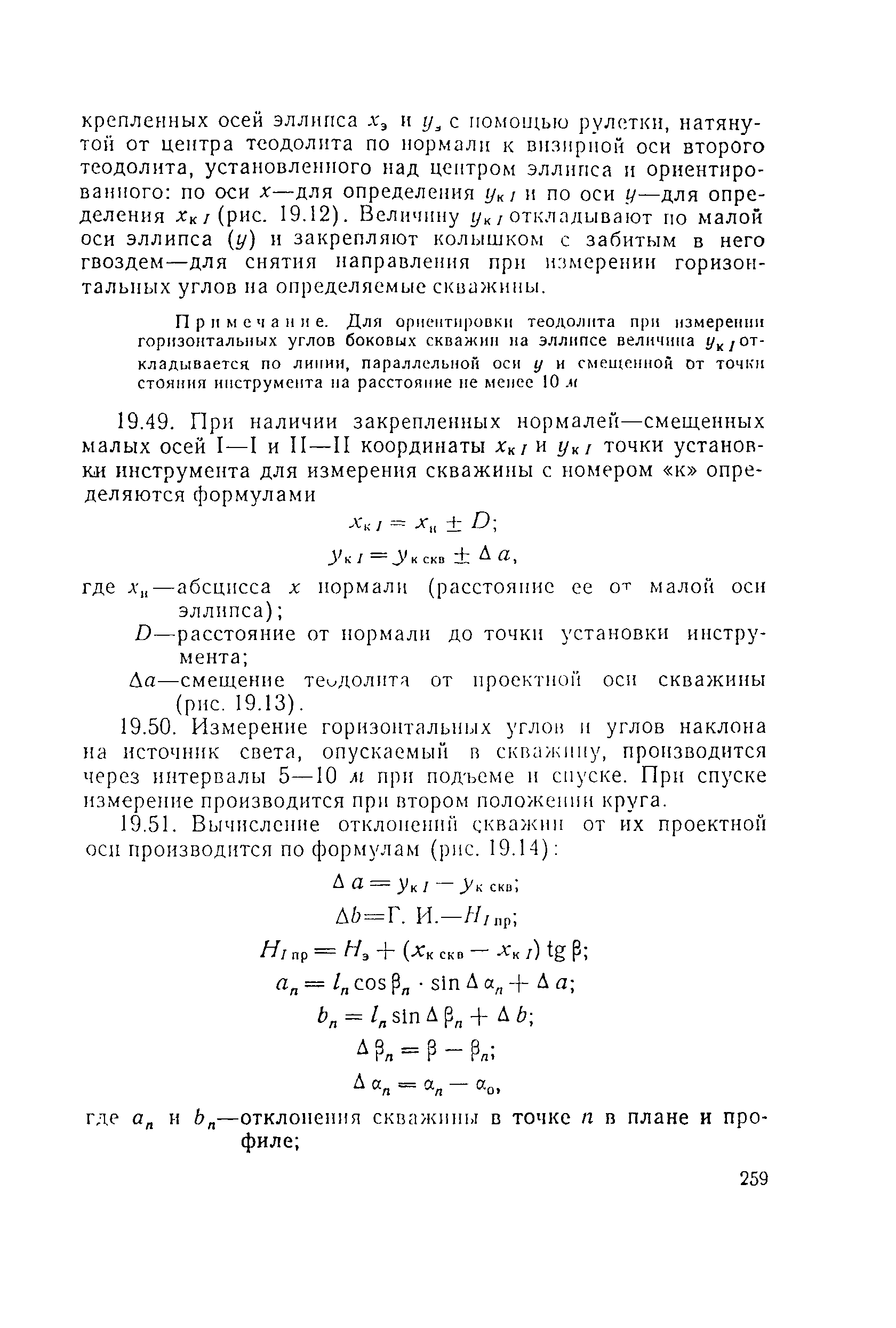

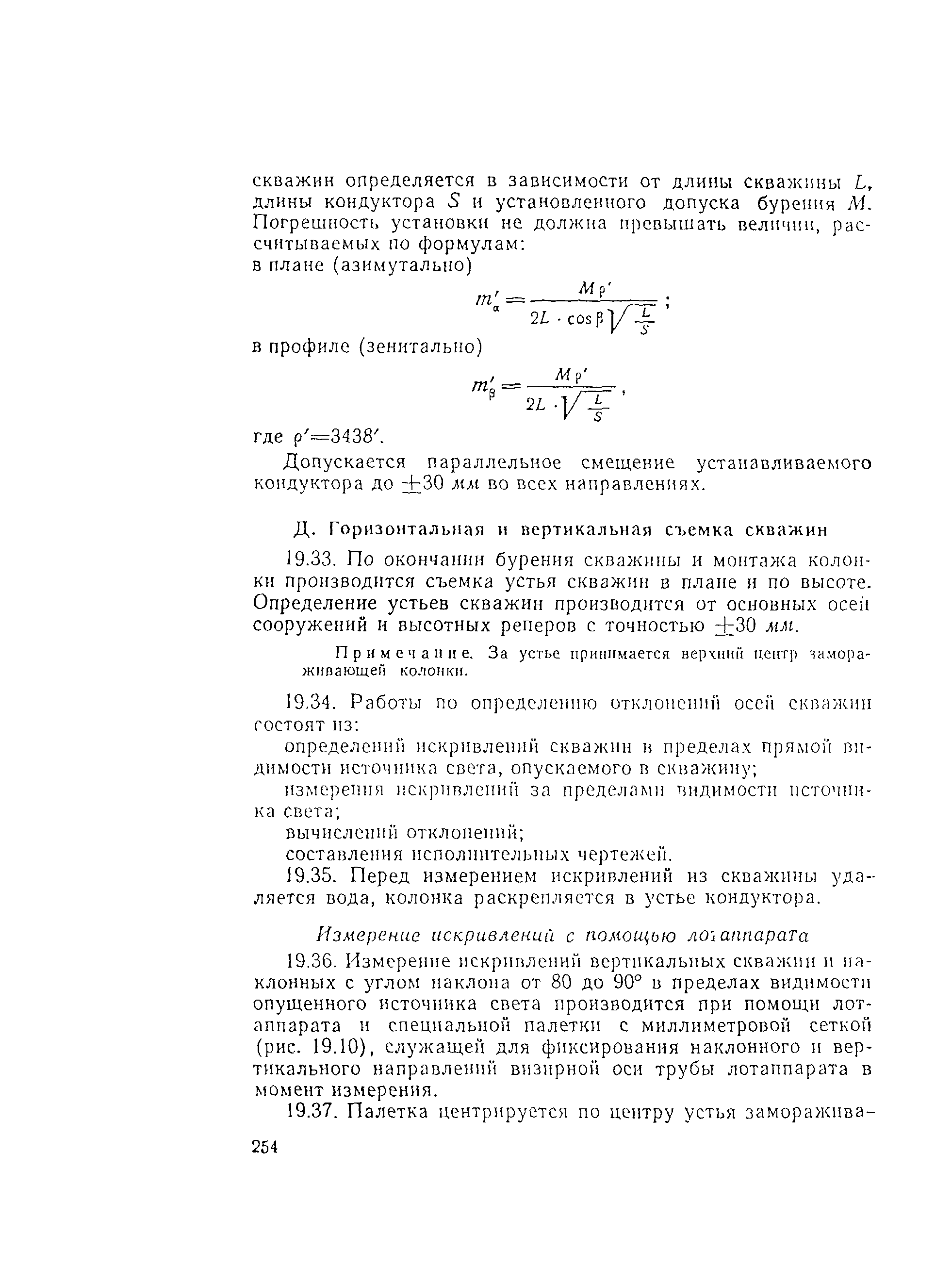

Д Горизонтальная и вертикальная съемка скважин
Приложения

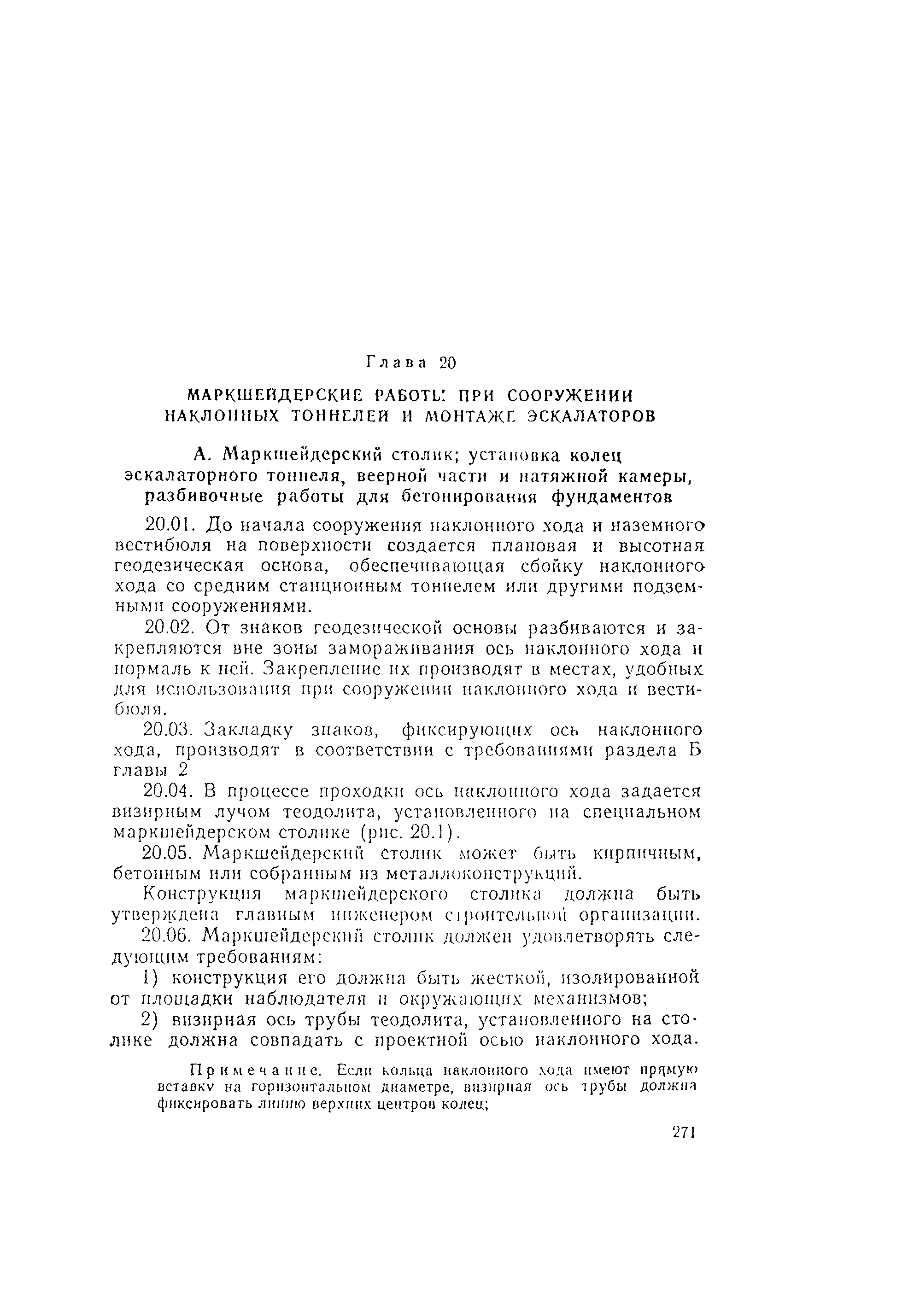

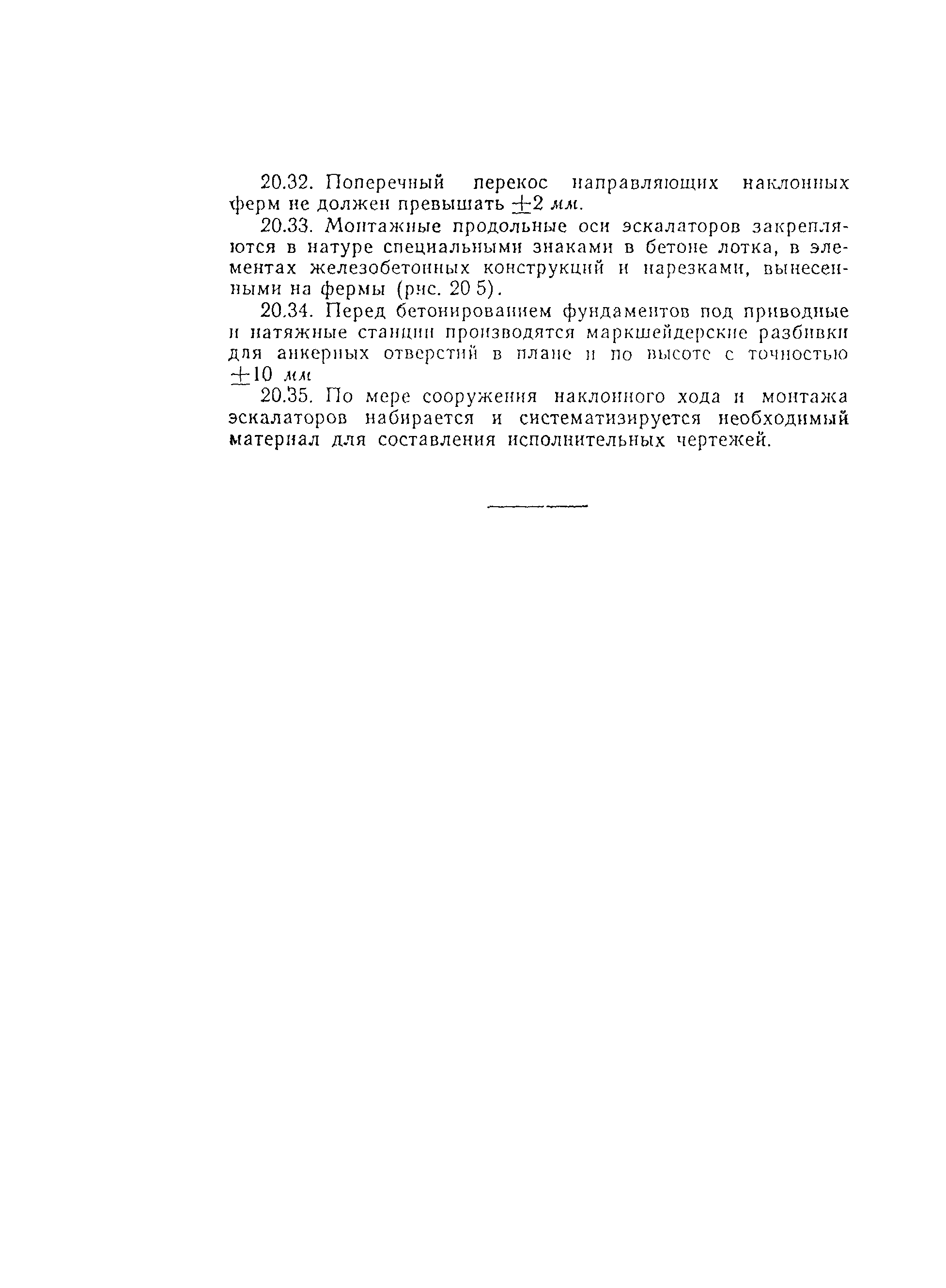

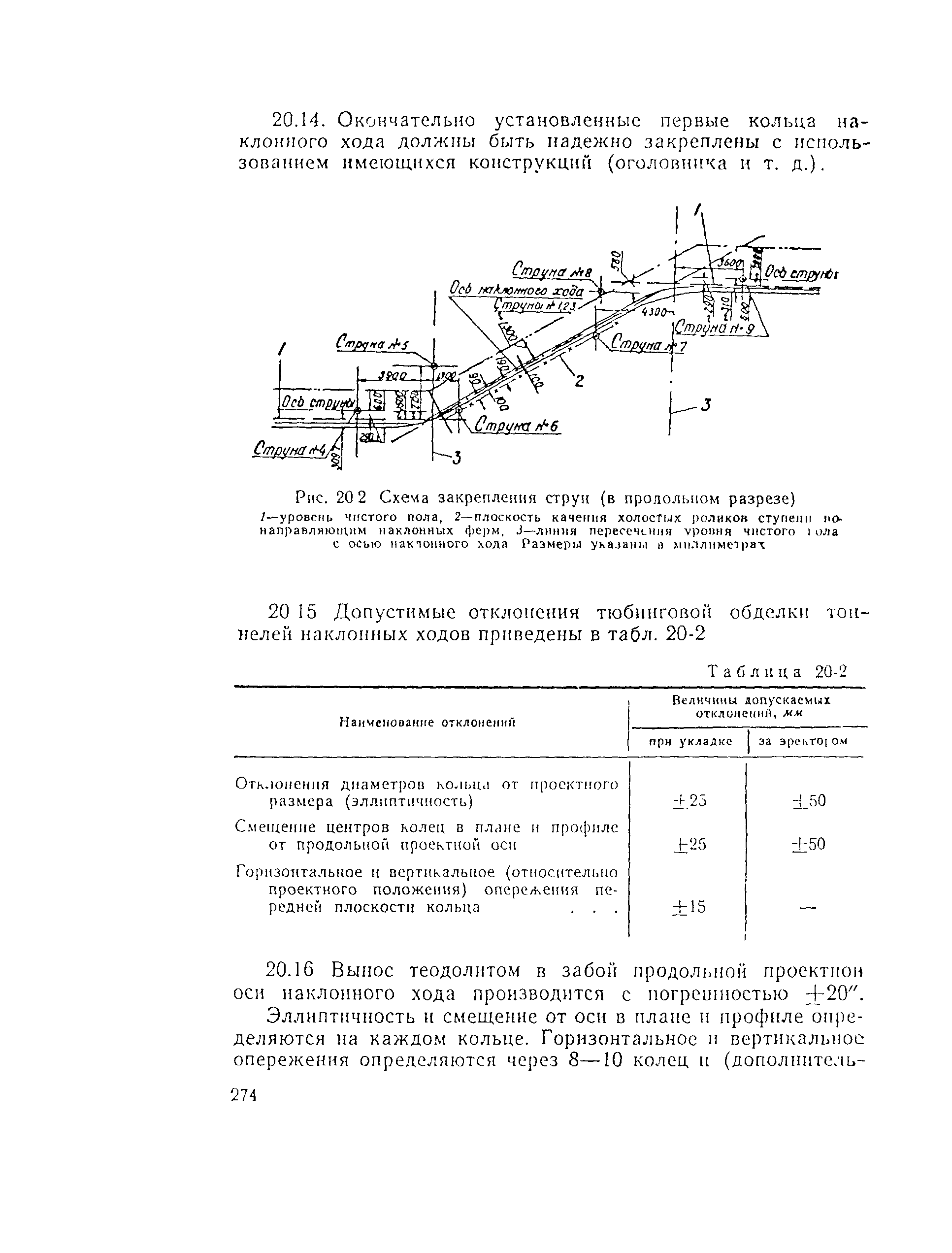

Глава 20 Маркшейдерские работы при сооружении наклонных тоннелей и монтаж эскалаторов
А Маркшейдерский столик, установка колец эскалаторного тоннели, веерной части и натяжной камеры, разбивочные работы для бетонирования фундаментов
Б Установка продольных швеллеров, монтаж натяжных и приводных станций; выверка направляющих ферм эскалаторов
Глава 21 Маркшейдерские работы при укладке постоянного железнодорожного пути в тоннелях
А Основные положения

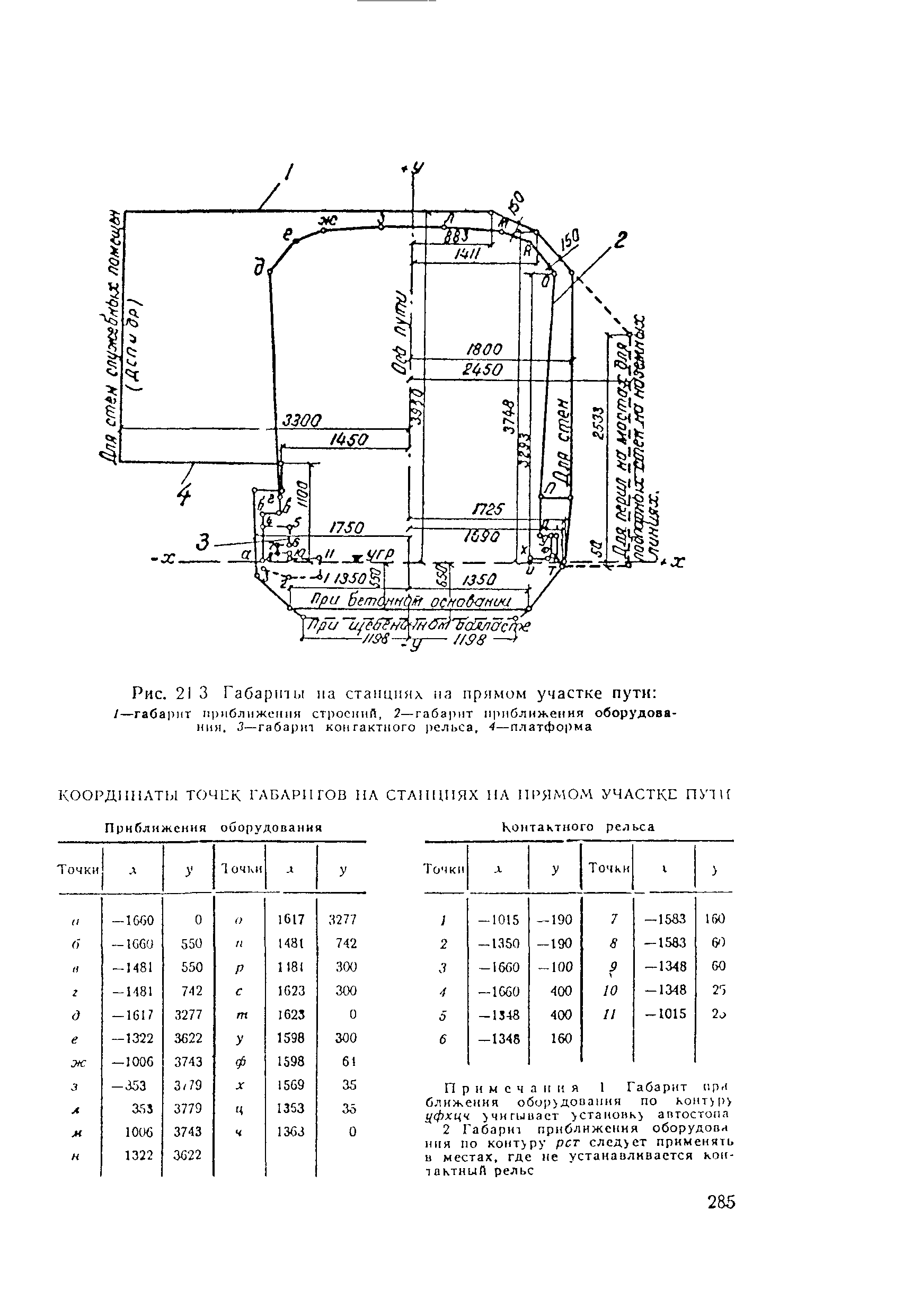

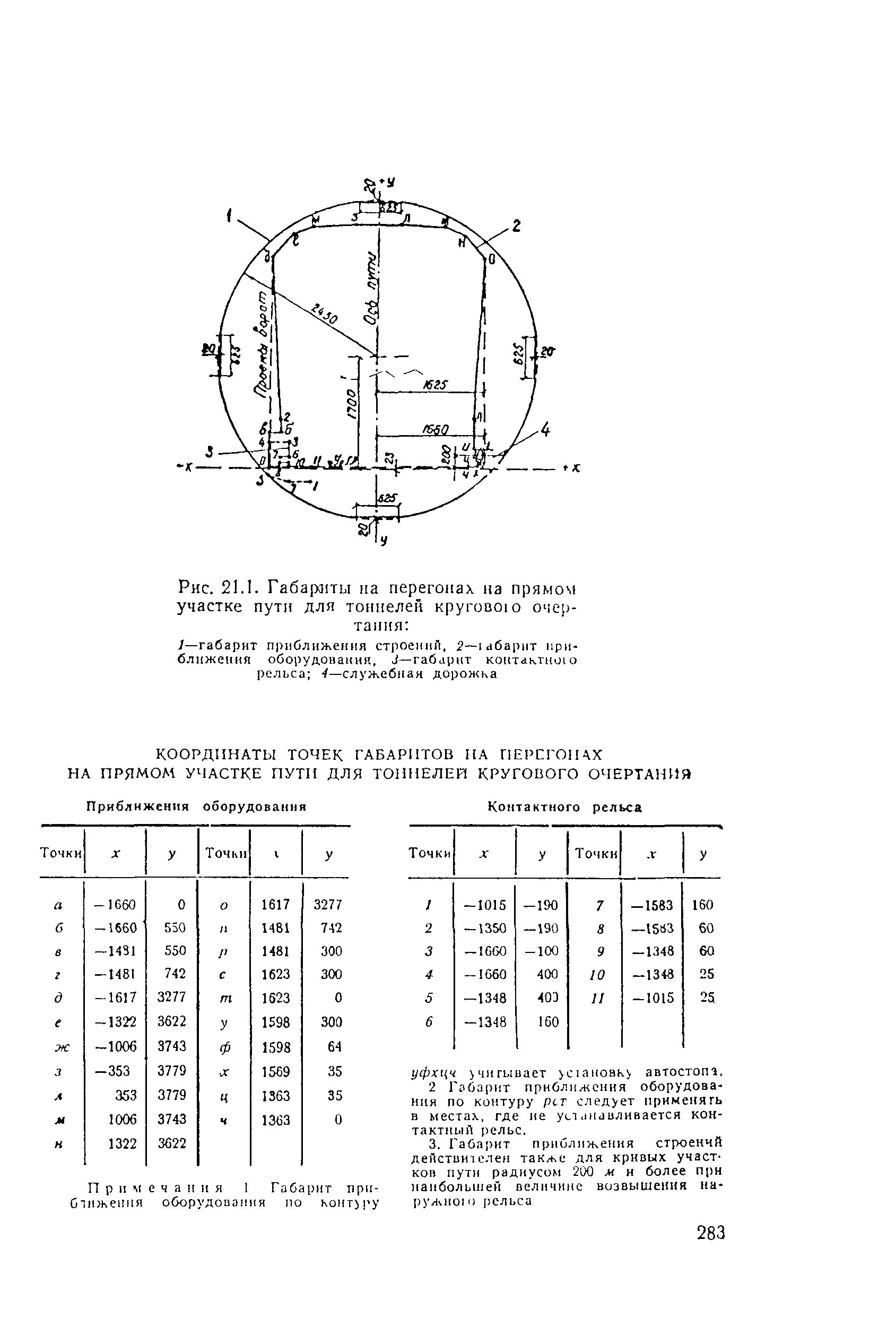

Б Габариты тоннелей

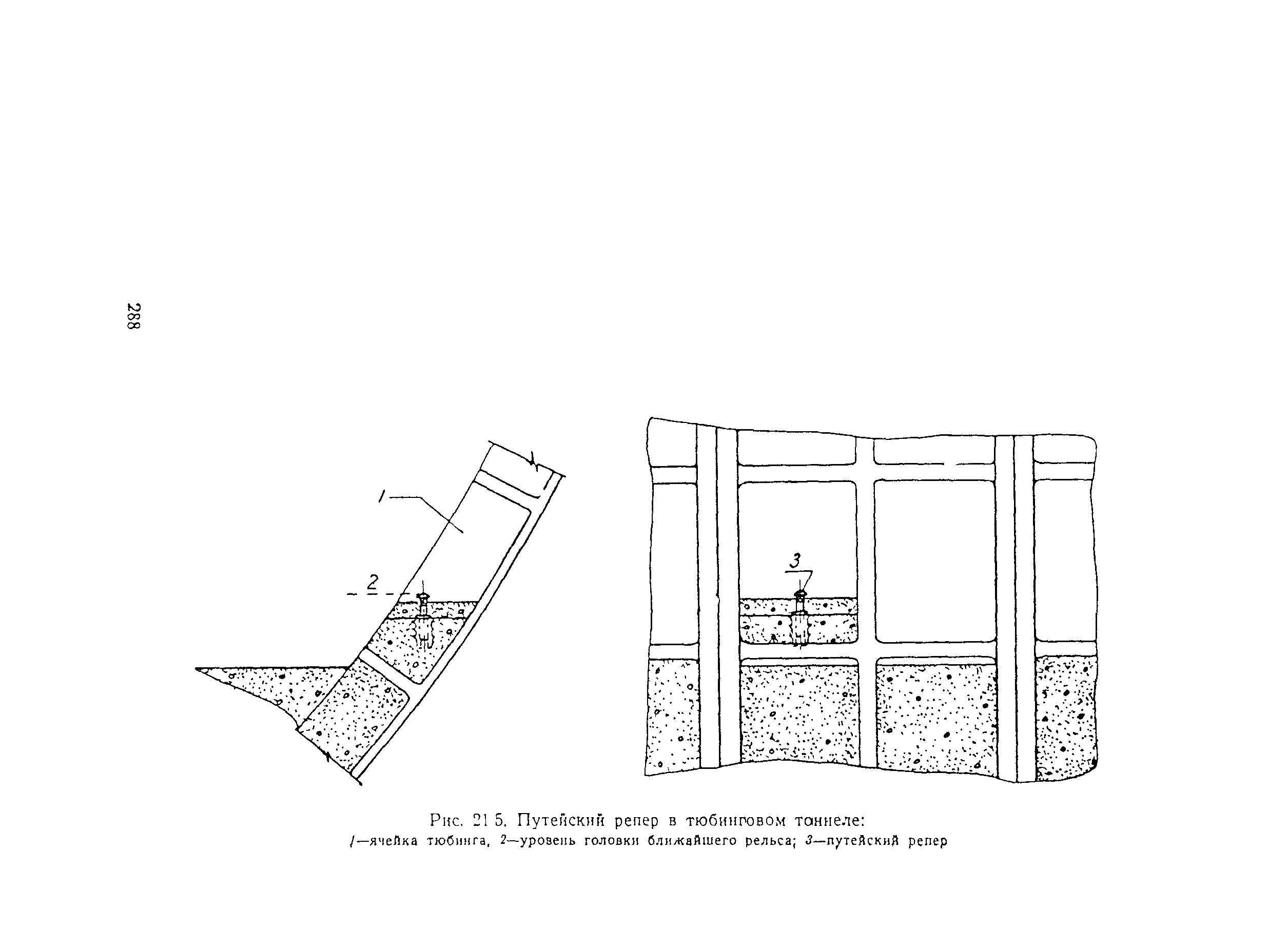

В Путейские реперы, закладка их, установка на проектную отметку

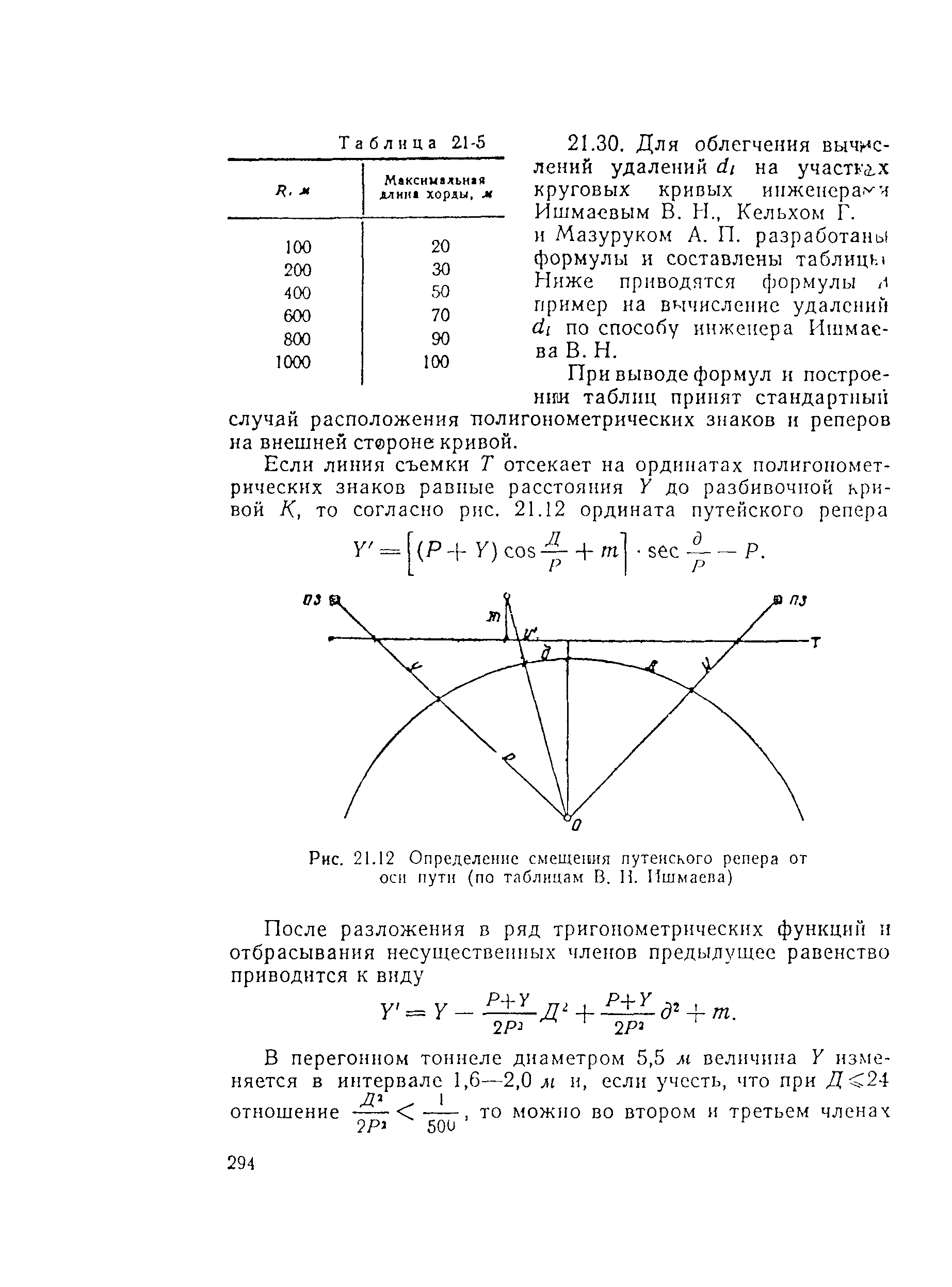

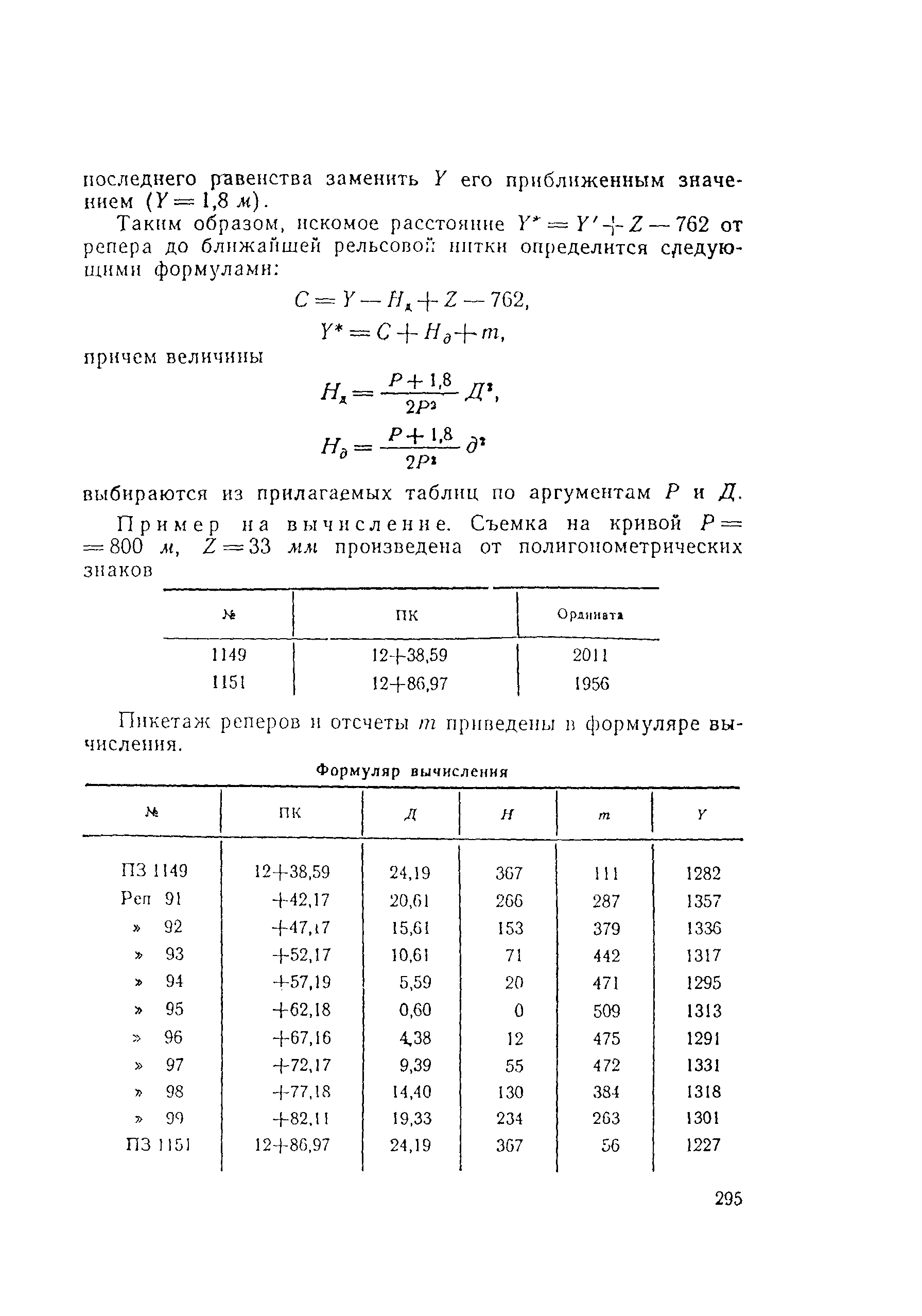

Г Определение удалений путейских реперов от внутренней грани ближайшего рельса на прямой, переходной кривой и круговой кривой
Д Способы проверки уложенного пути в плане и профиле
Е Окончательное нивелирование пути, съемка путевого оборудования в тоннелях
Ж Маркшейдерские работы при монтаже подкрановых путей
Приложения

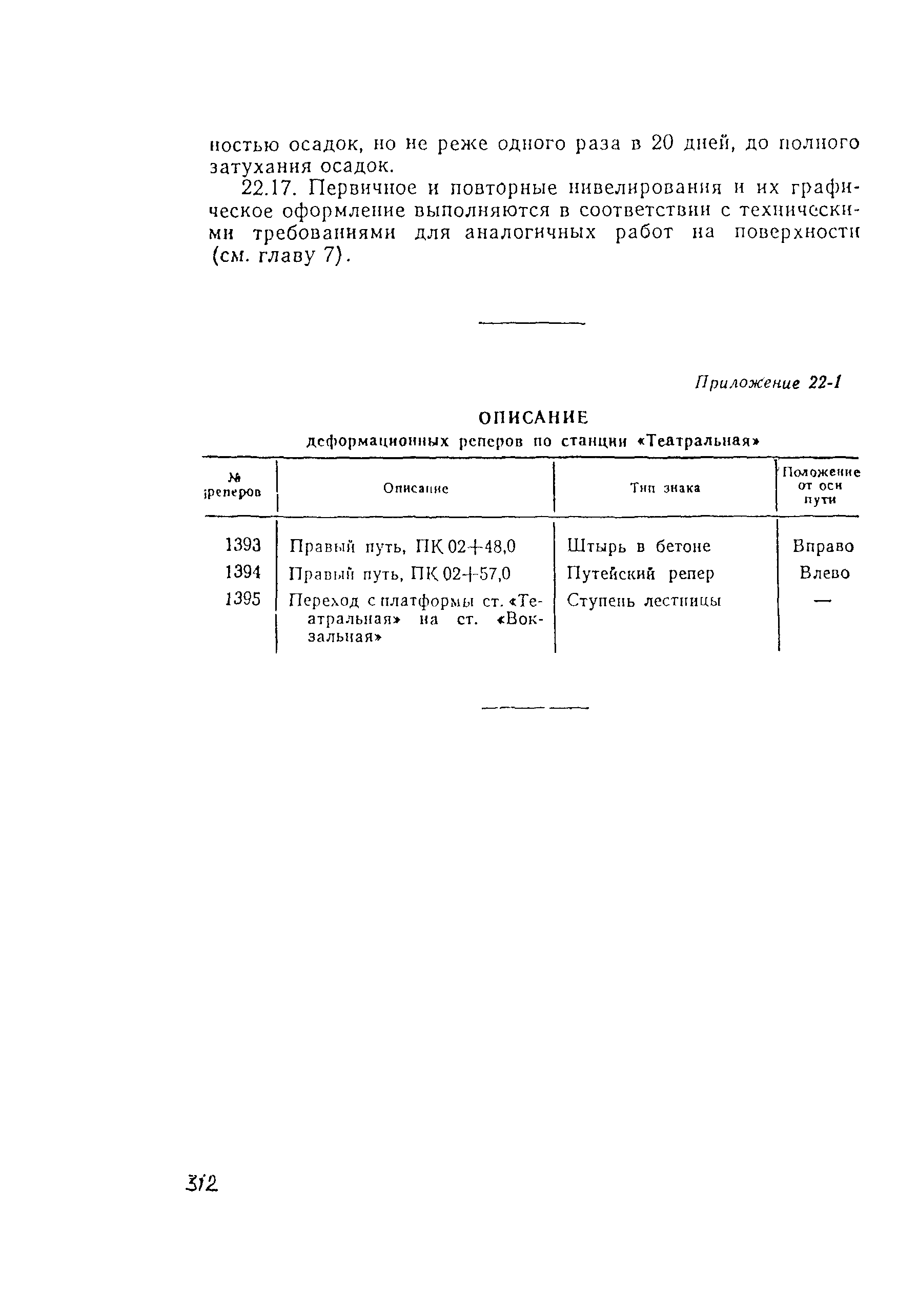

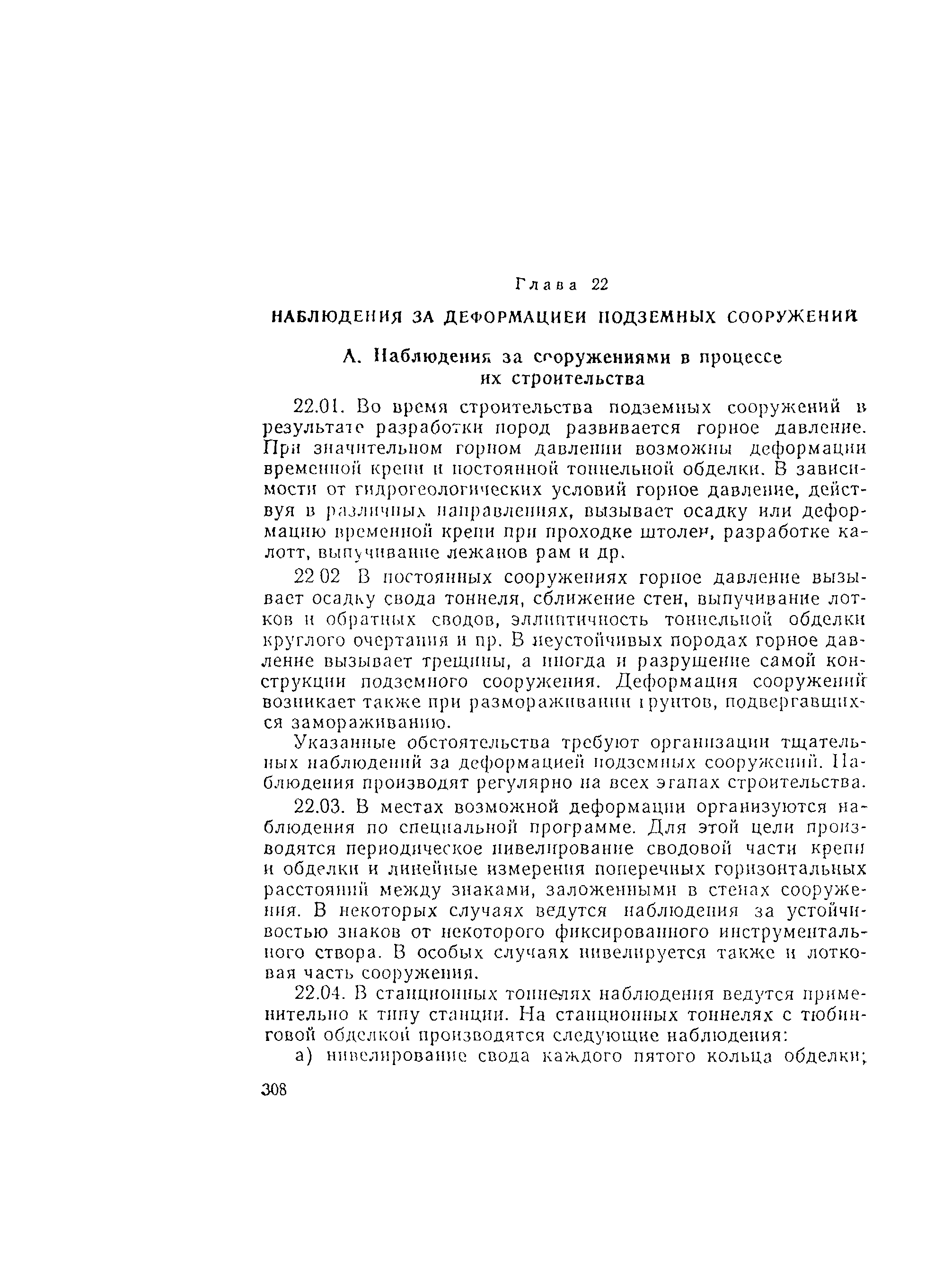

Глава 22 Наблюдения за деформацией подземных сооружений
А Наблюдения за сооружениями в процессе их строительства
Б Наблюдения за эксплуатируемыми сооружениями, расположенными в зоне подземного строительства
Приложение

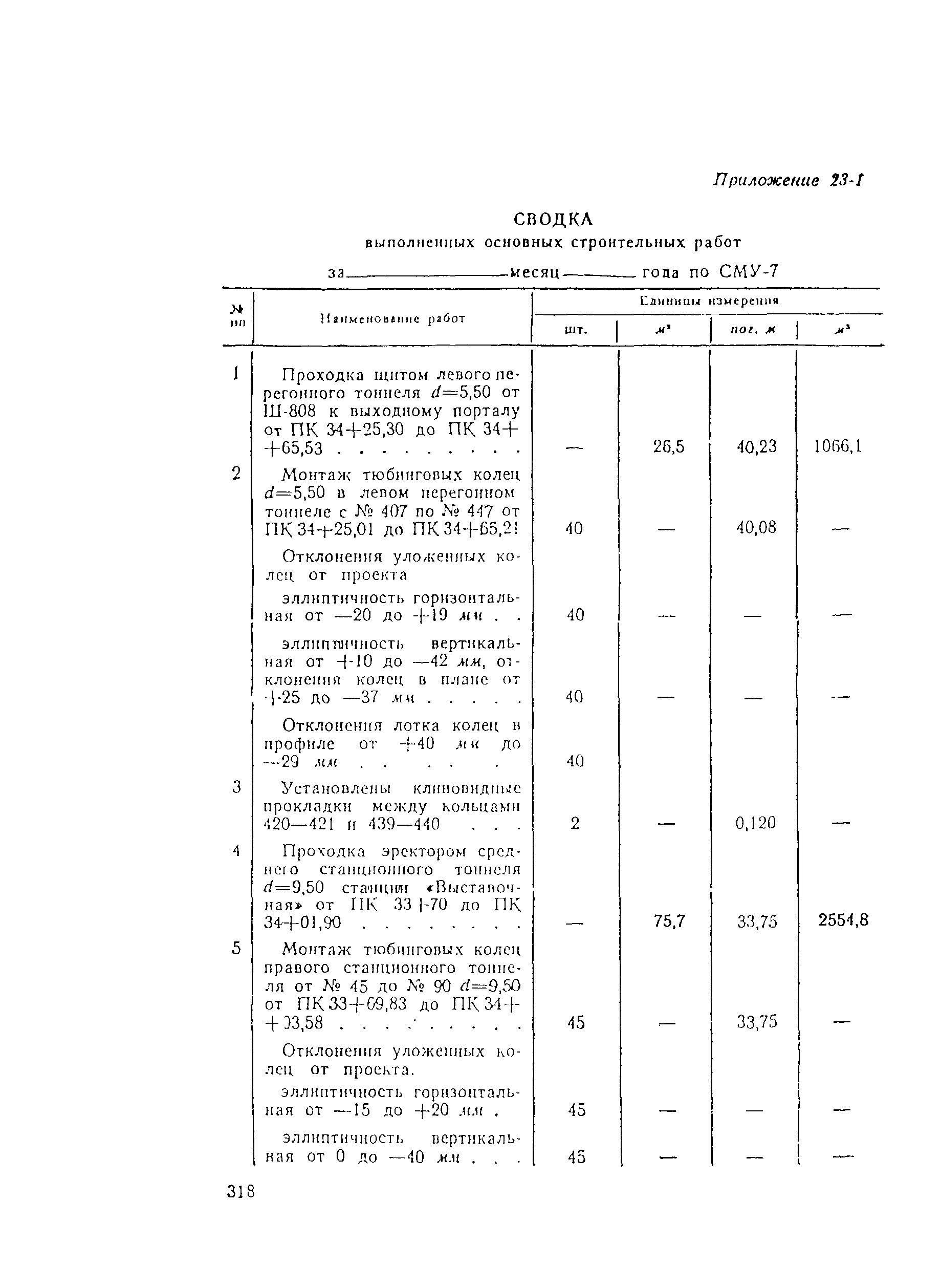

Глава 23 Контрольные замеры основных строительных работ
А Основные положения
Б Нарастающий учет выполненных основных строительных работ

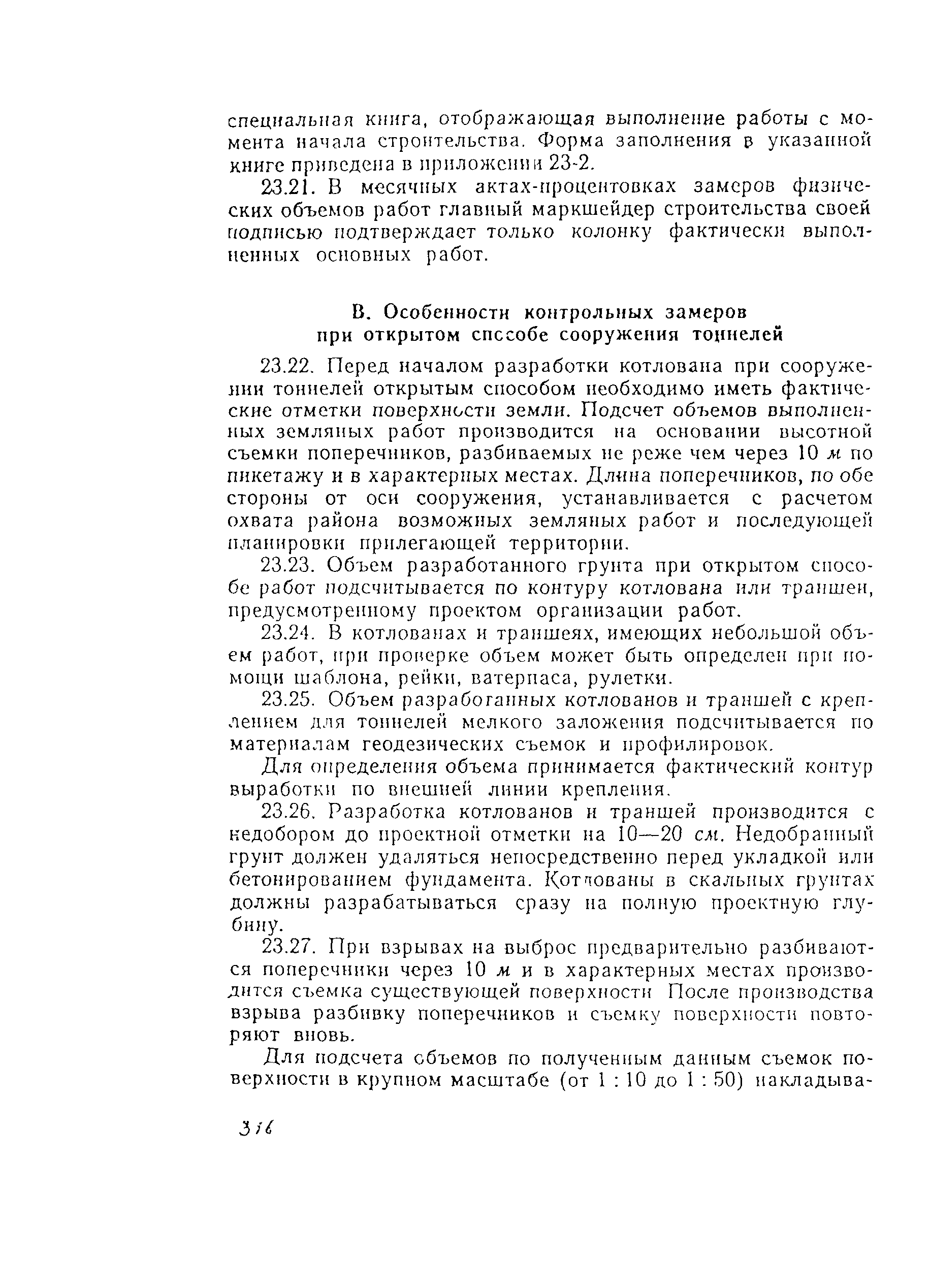

В Особенности контрольных замеров при открытом способе сооружения тоннелей
Приложения
Глава 21 Текущая графическая отчетность

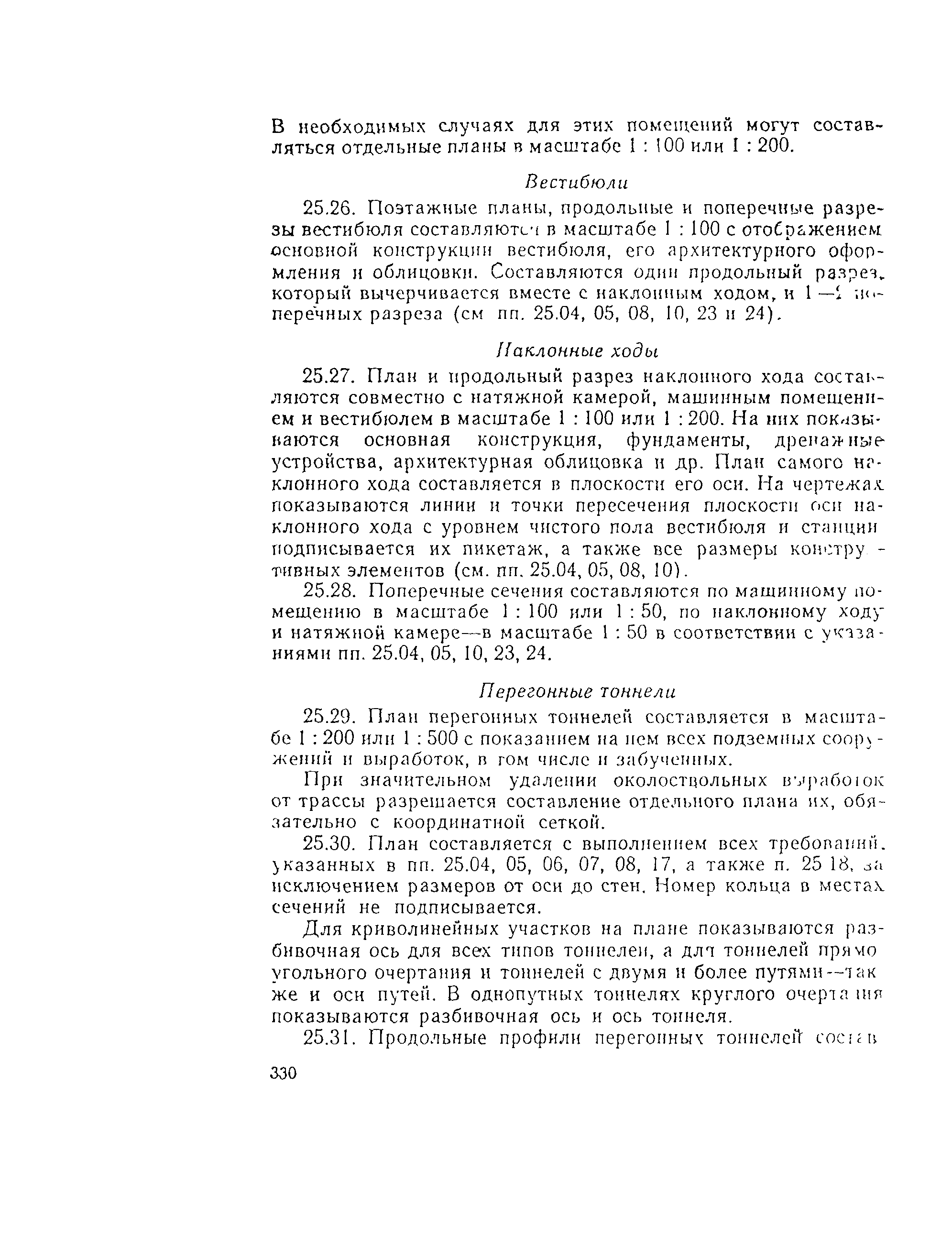

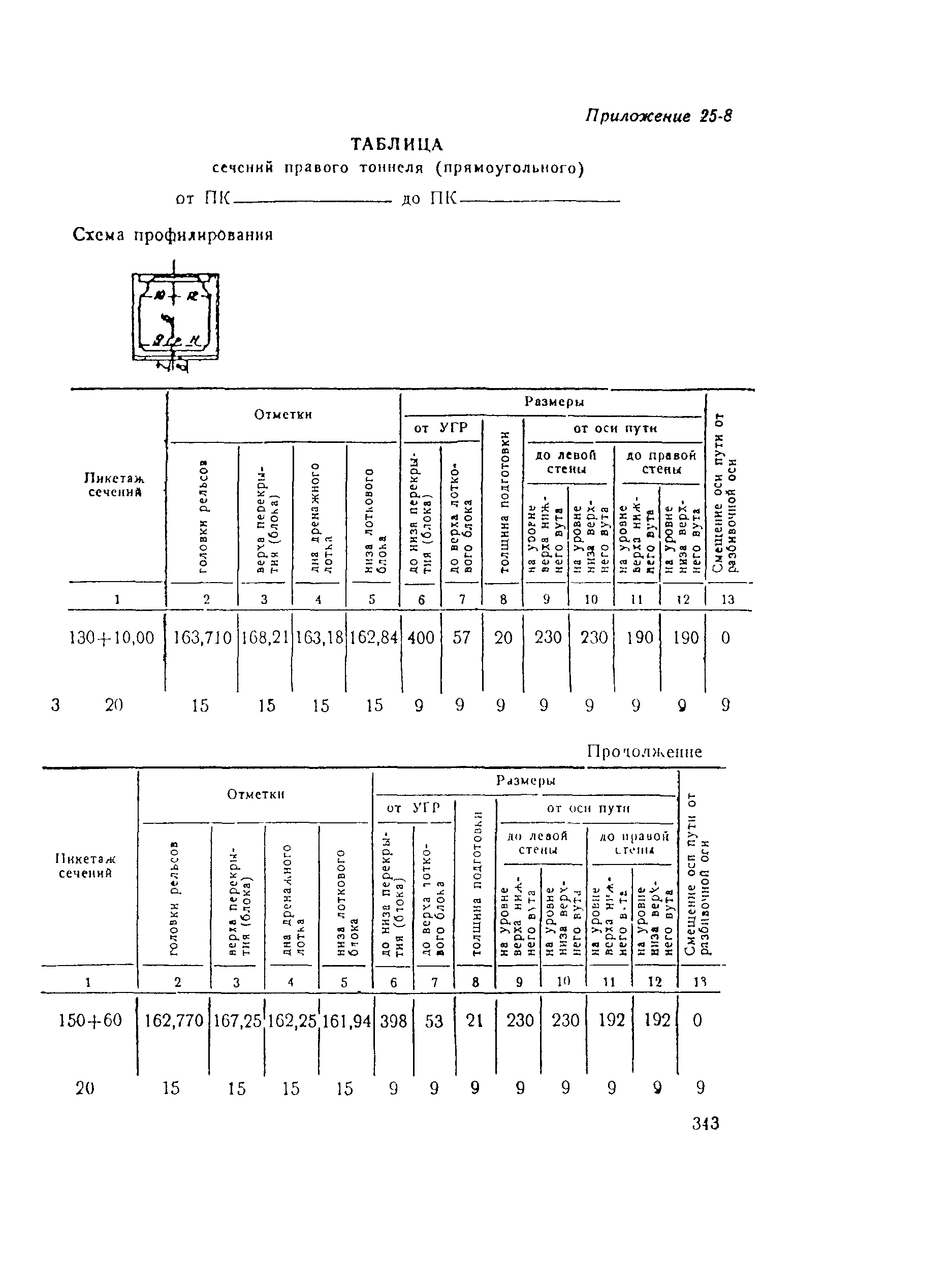

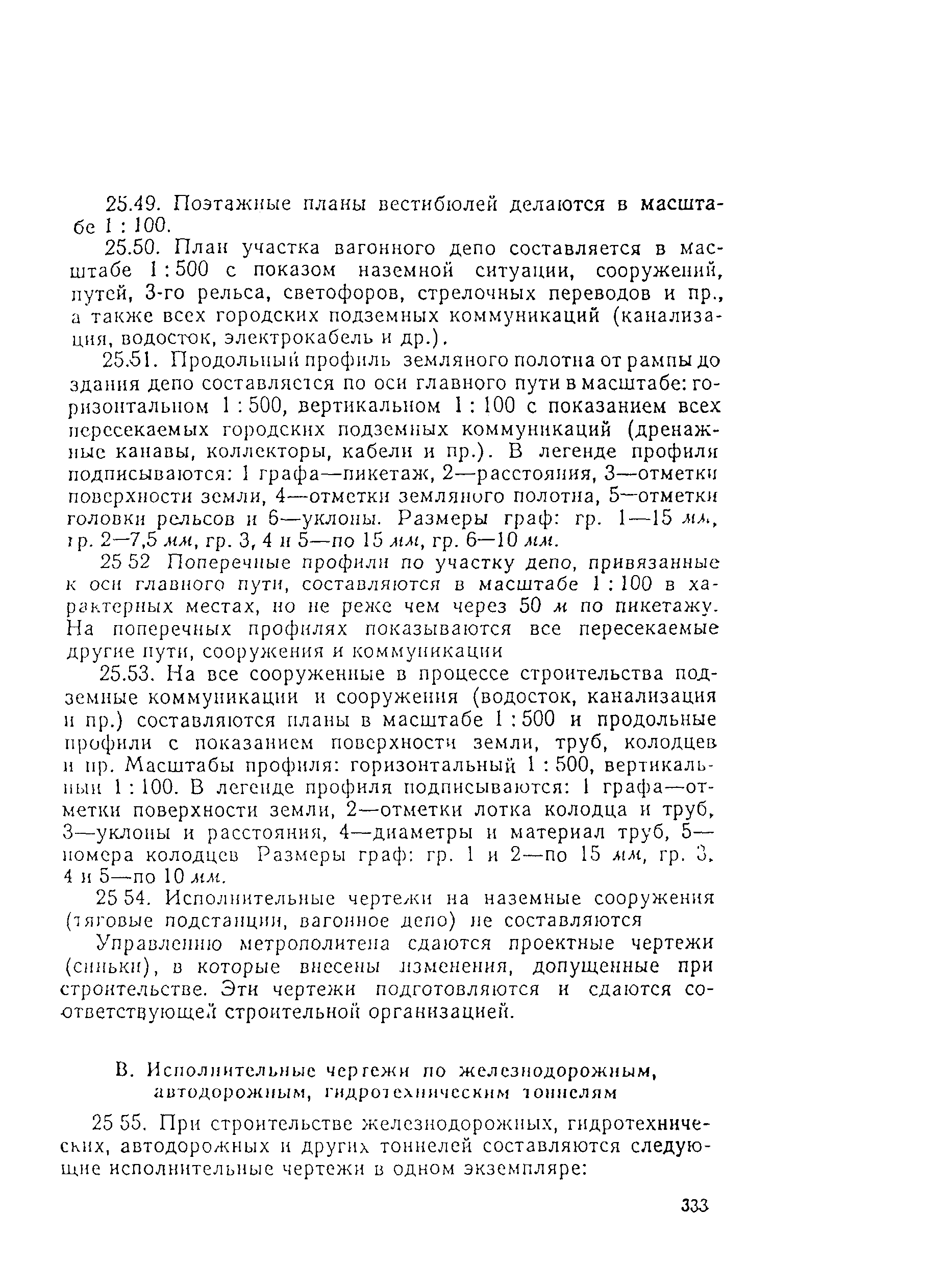

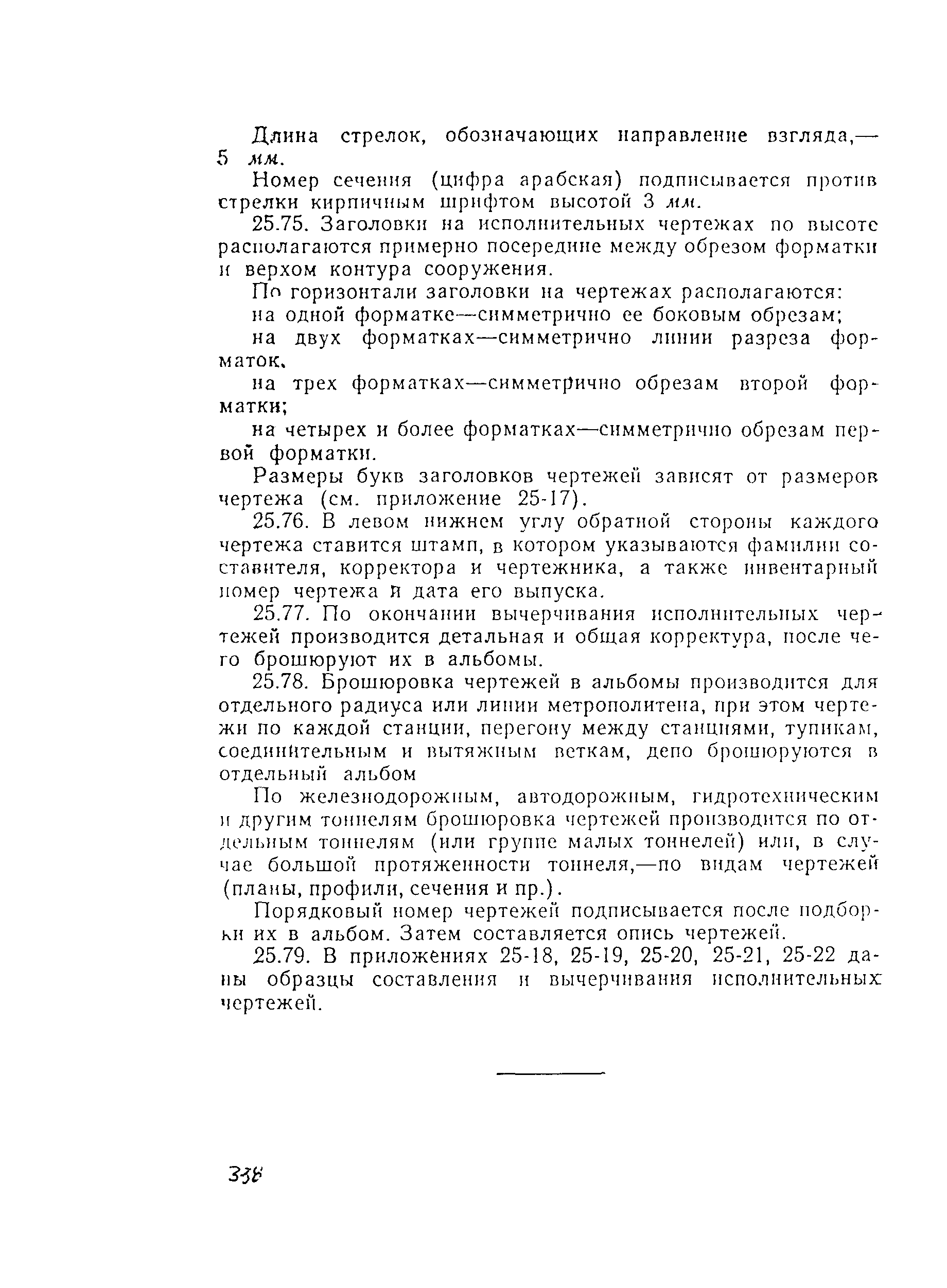

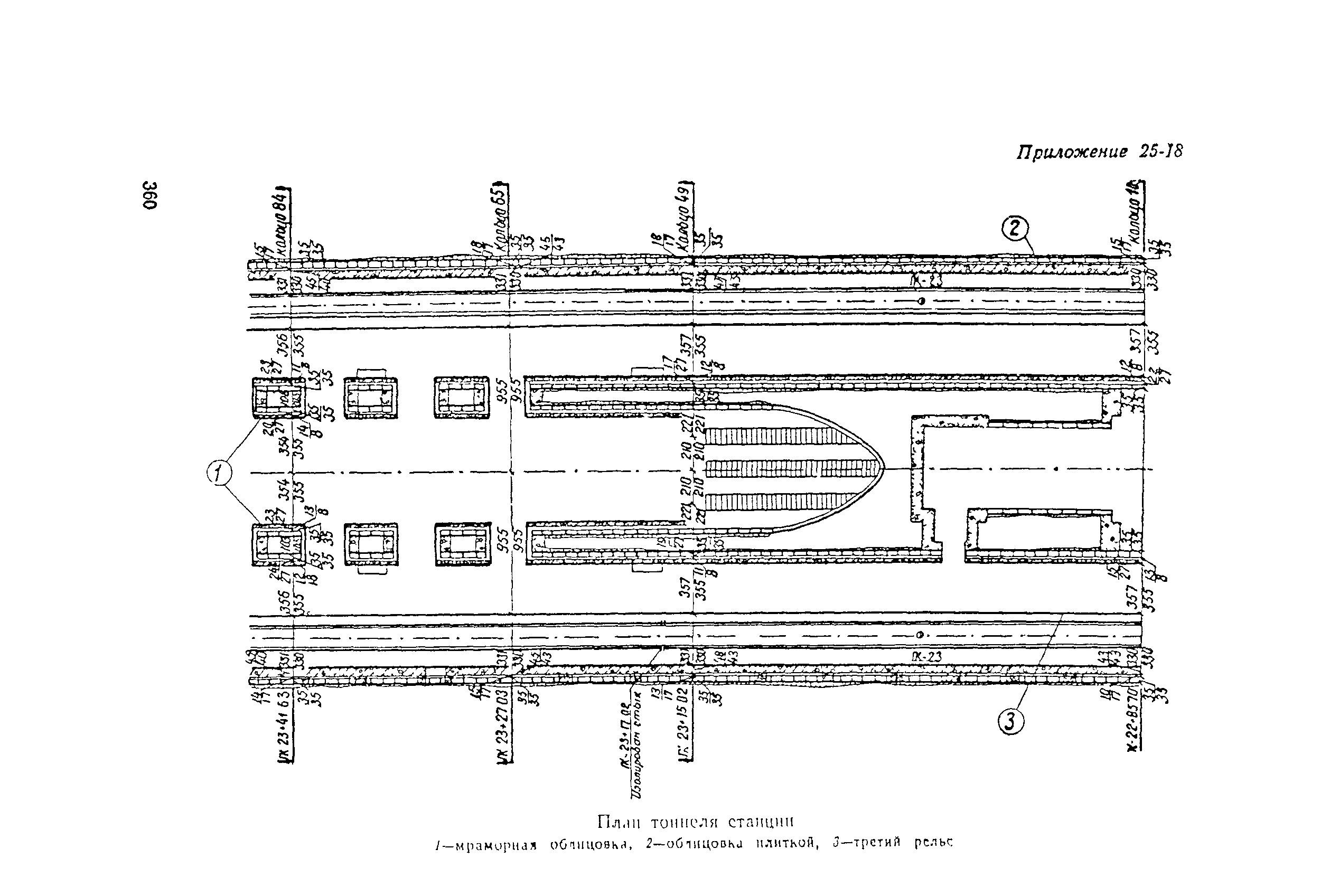

Глава 25 Составление и вычерчивание исполнительных чертежей подземных сооружении
А Общие требовании к исполнительным чертежам
Б Исполнительные чертежи по метрополитенам трасса, станции, вестибюли, наклонные ходы (тоннели), перегонные тоннели, стволы, околоствольные сооружения и выработки, открытое железнодорожное полоню, депо и городские подземные коммуникации
В Исполнительные чертежи по железнодорожным автодорожным, гидротехническим тоннелям

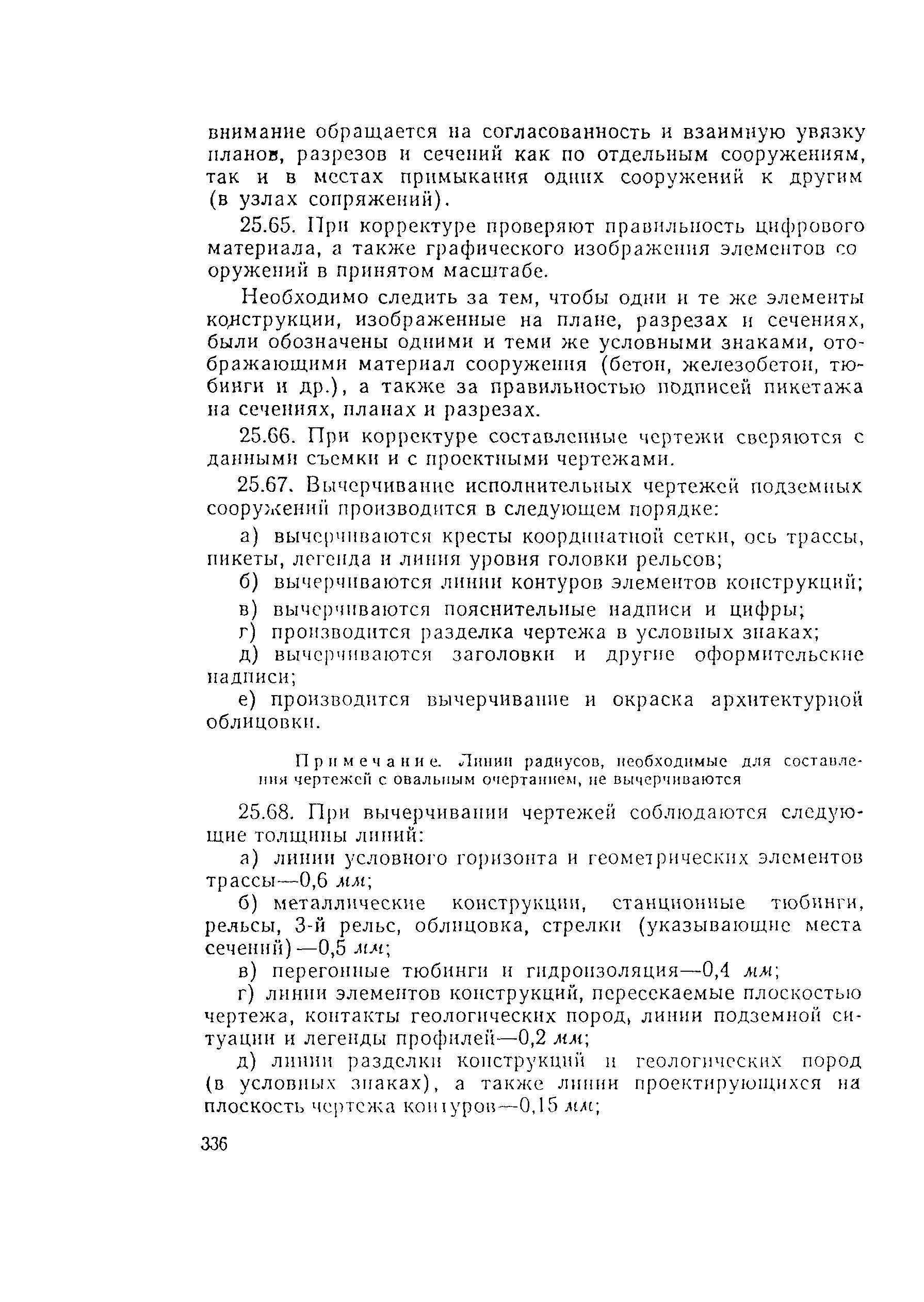

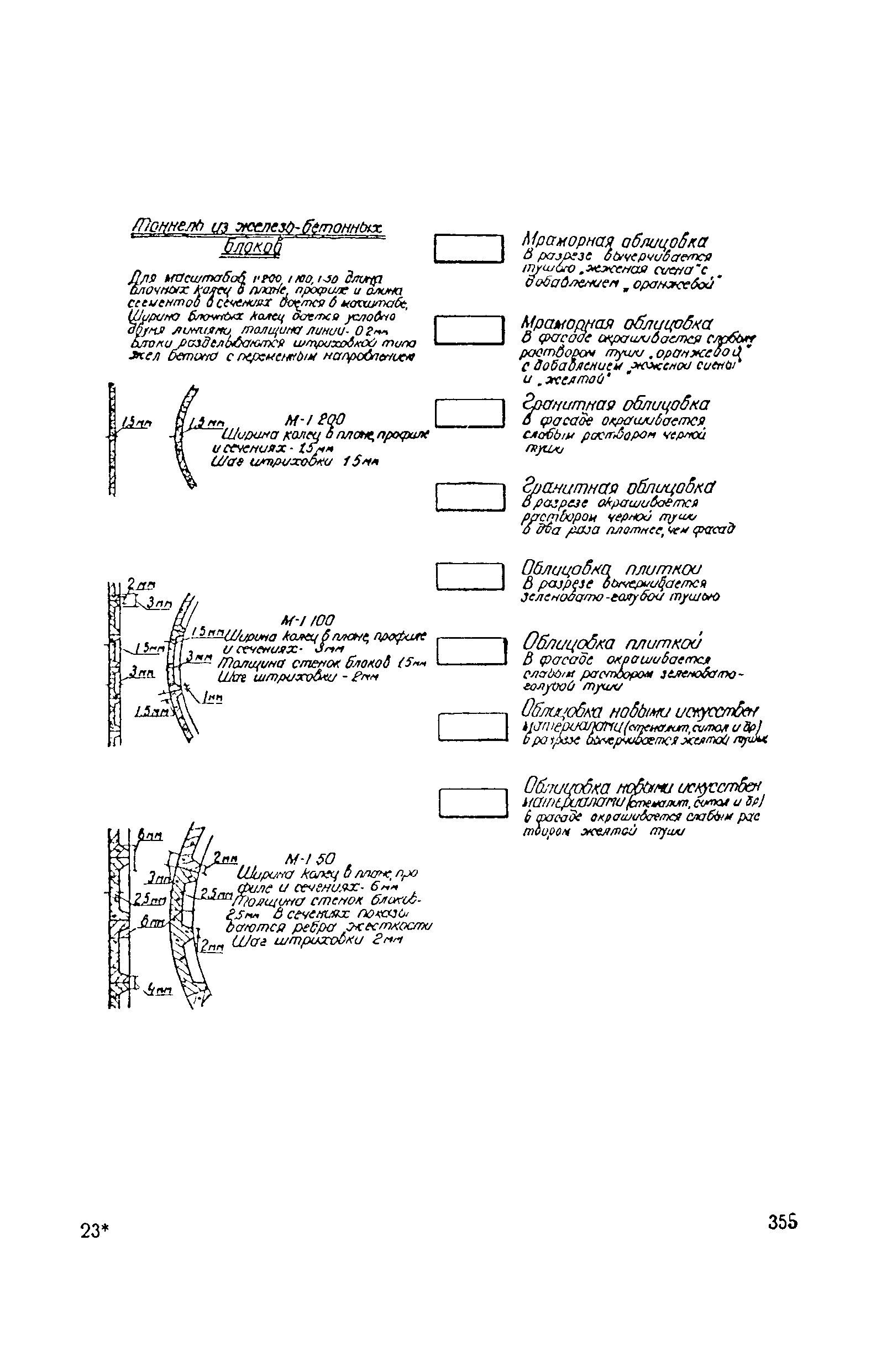

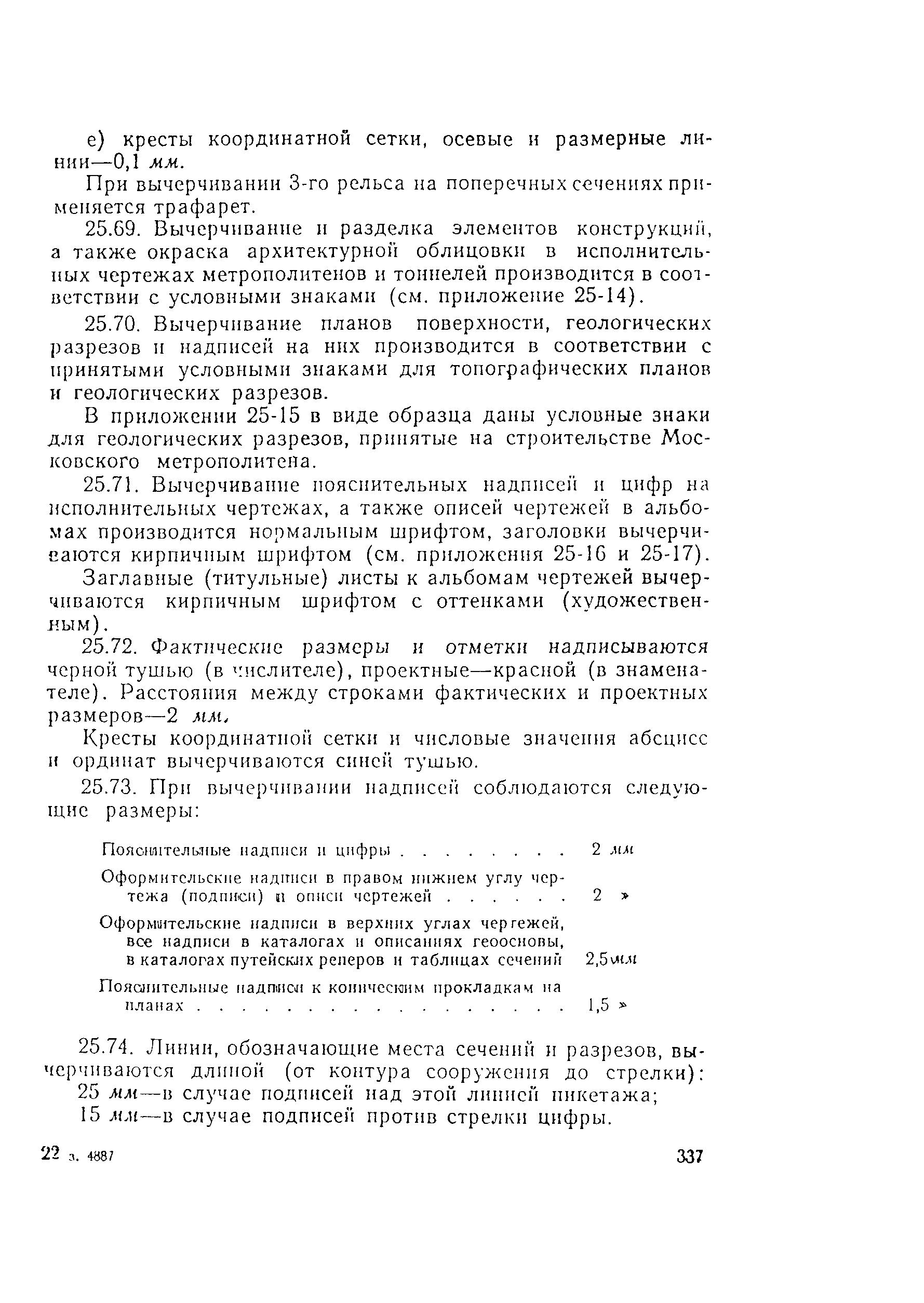

Г Вычерчивание исполнительных чертежей
Приложения

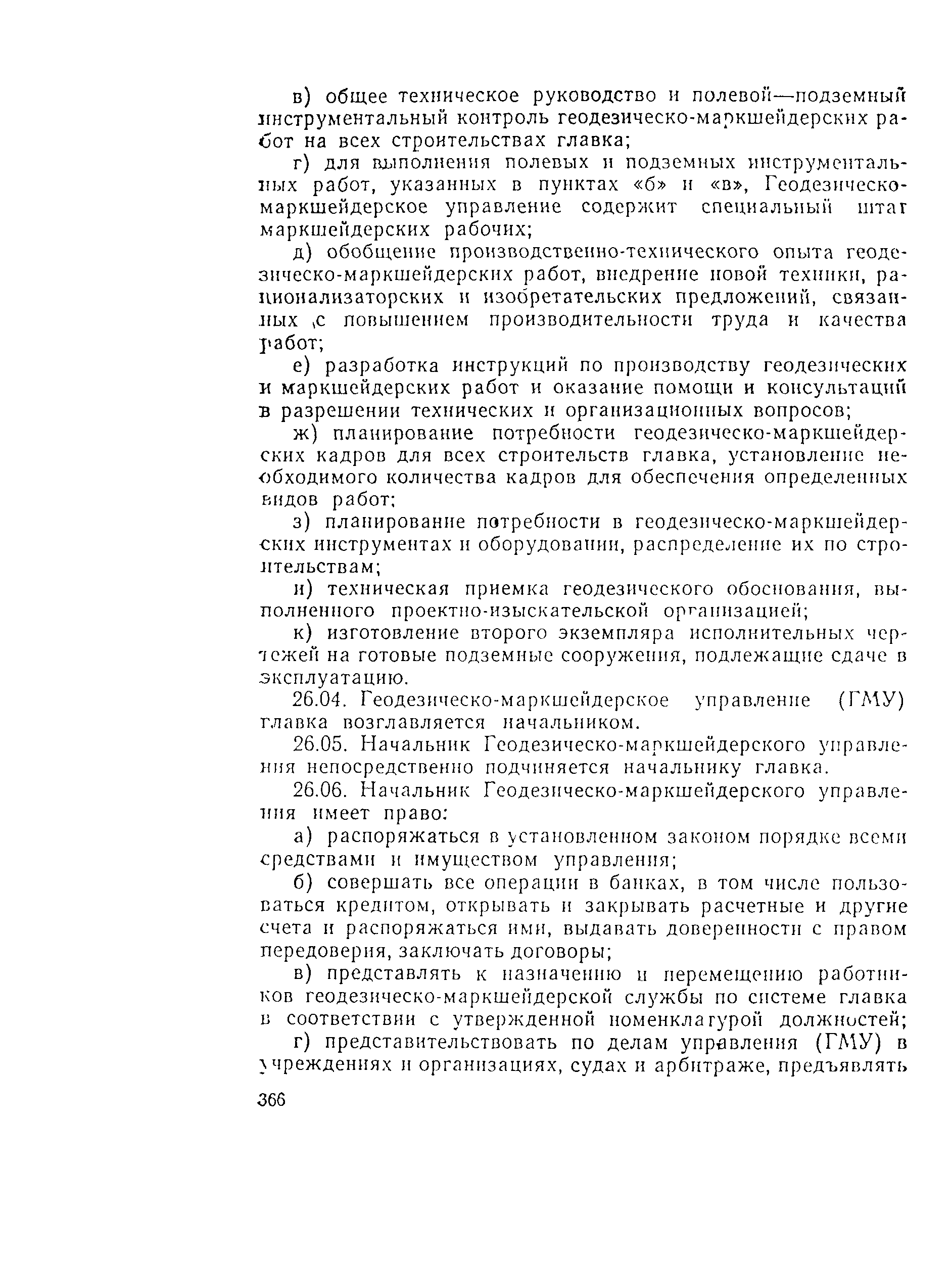

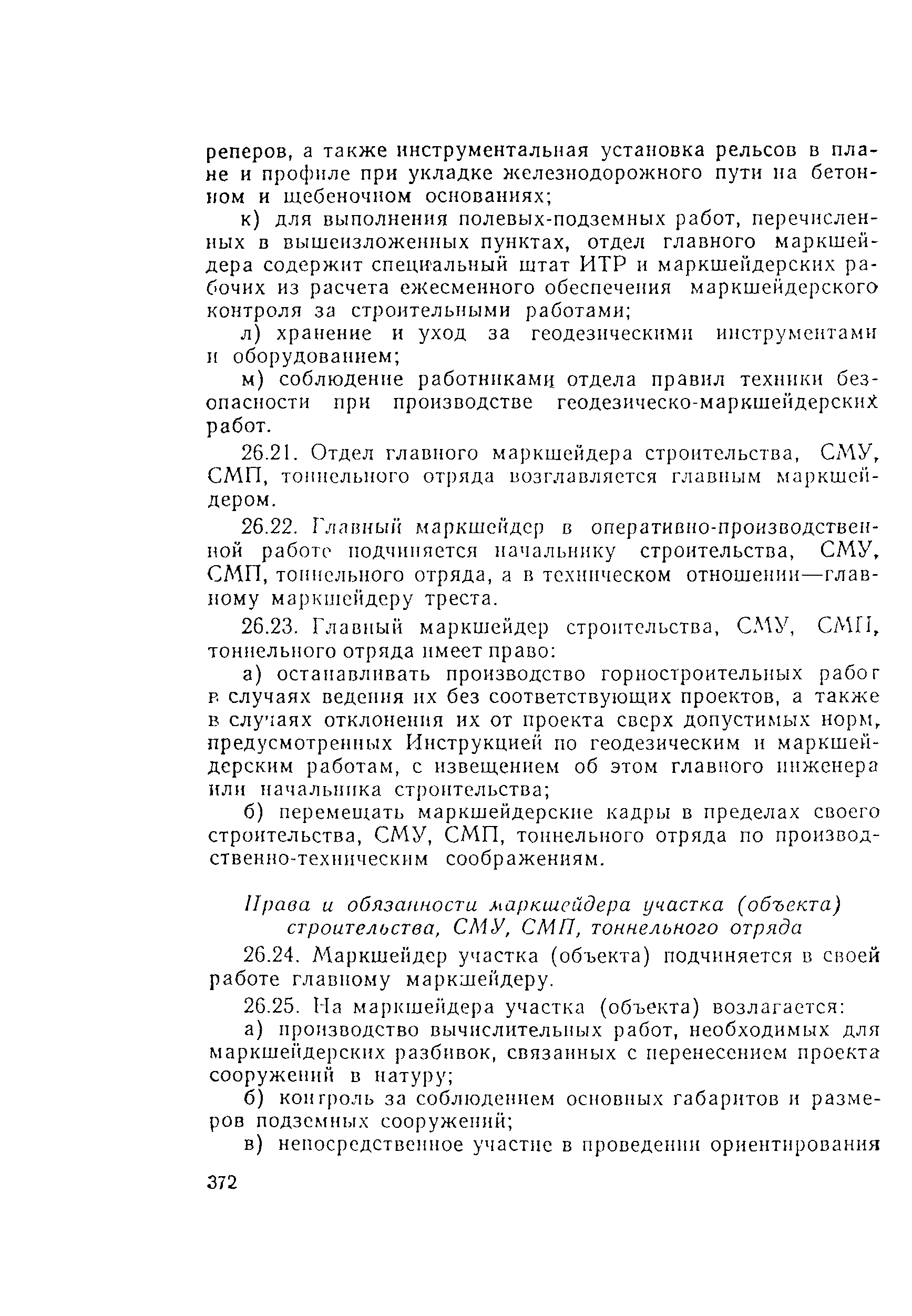

Глава 26 Типовое положение о маркшейдерской службе при строительстве подземных сооружении

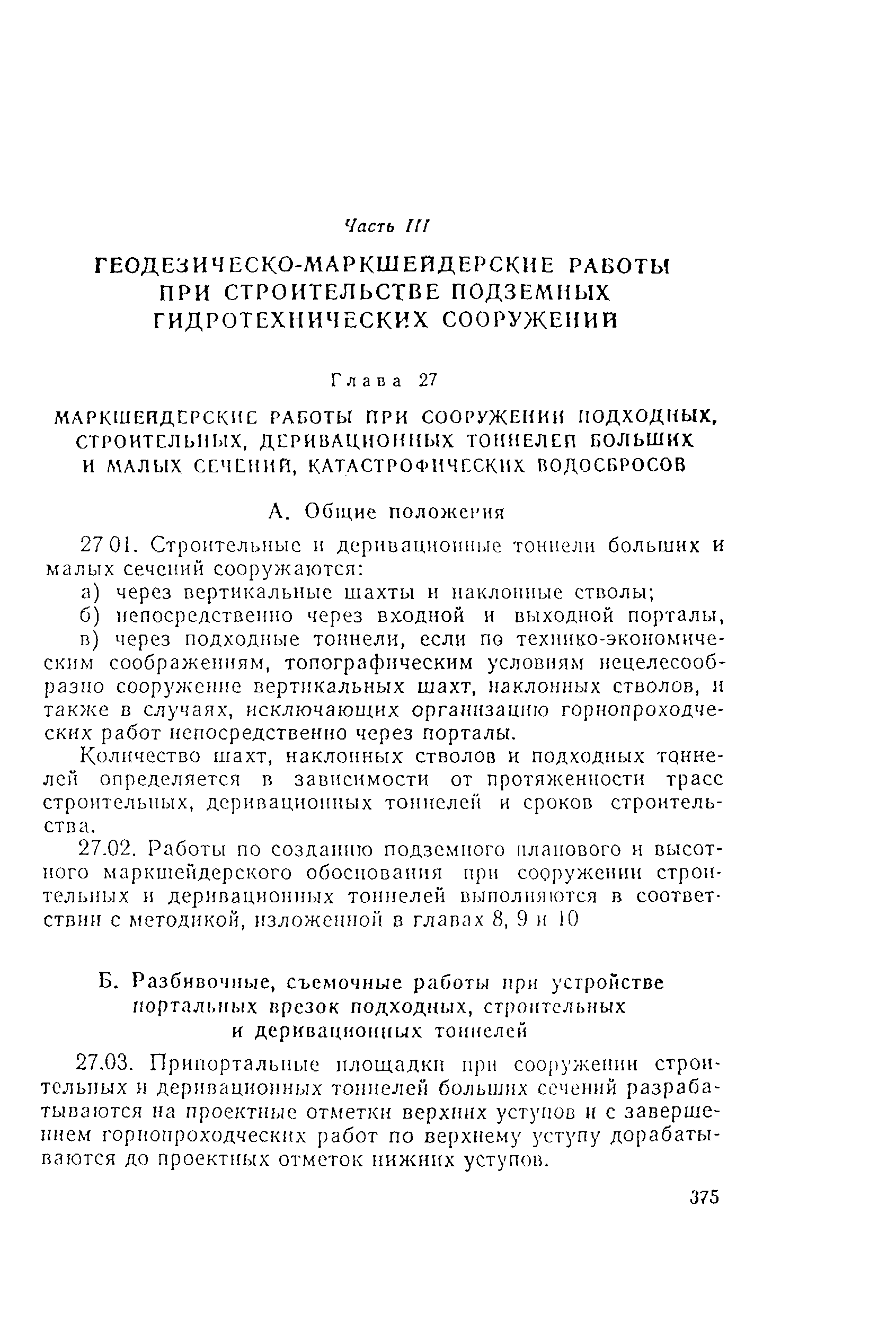

Часть III
Геодезическо-маркшейдерские работы при строительстве подземных гидротехнических сооружений

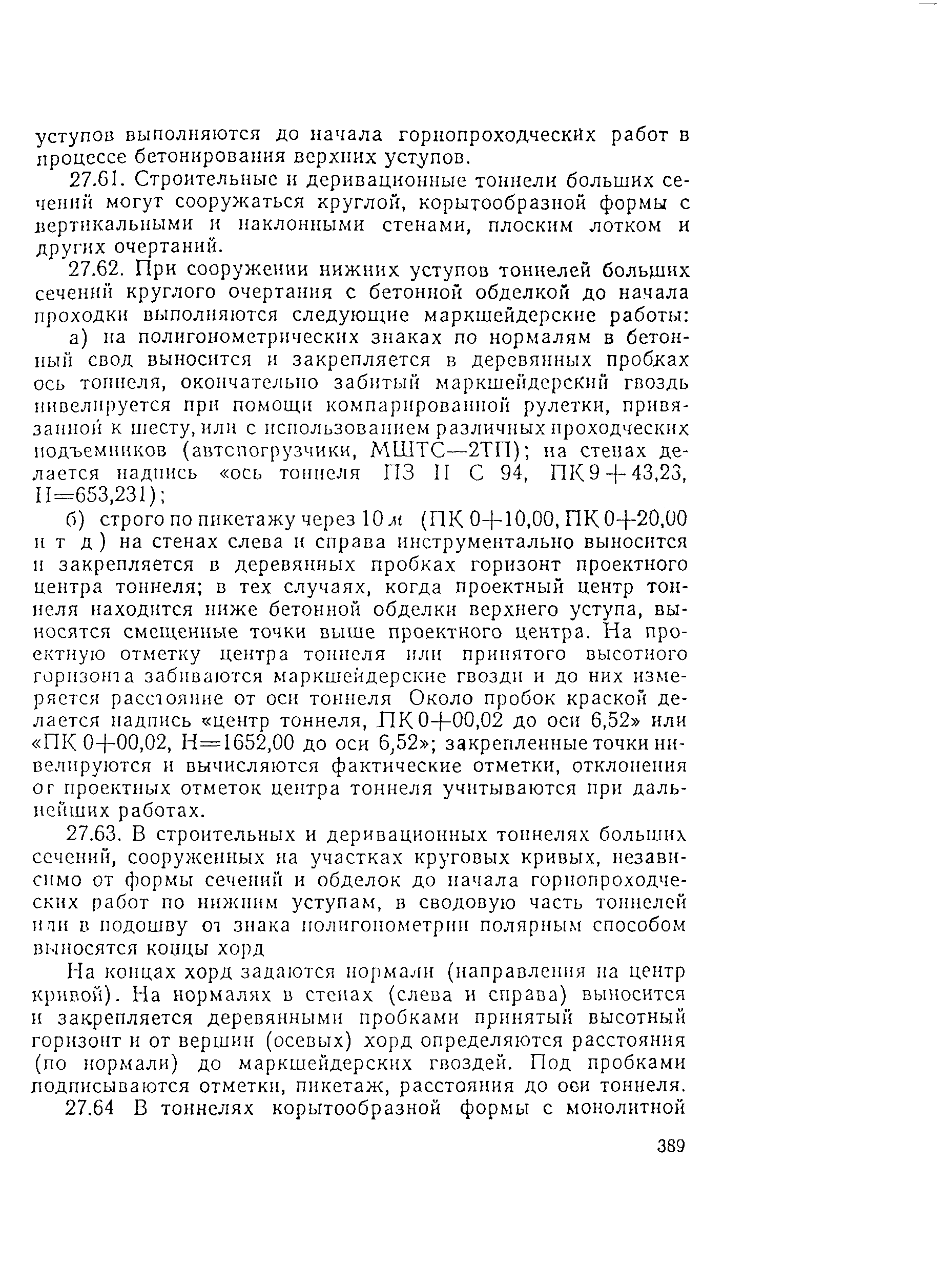

Глава 27 Маркшейдерские работы при сооружении подходных, строительных, деривационных тоннелей больших и малых сечений, катастрофических водосбросов
А Общие положения
Б Разбивочные, съемочные работы при устройстве портальных врезок подходных, строительных и деривационных тоннелей
В Маркшейдерские работы при проходке подходных тоннелей к трассам строительных и деривационных тоннелей

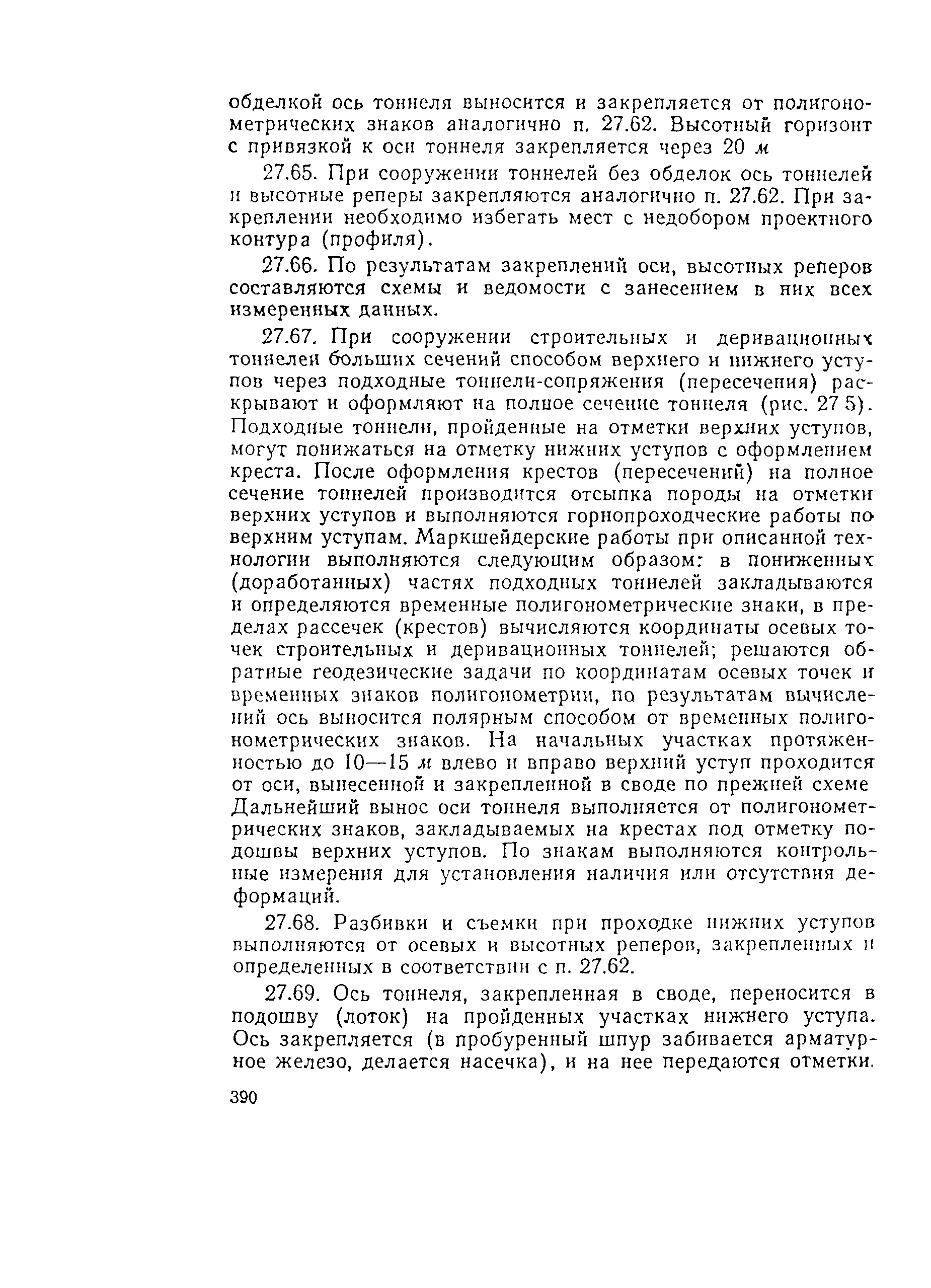

Г Маркшейдерские работы при сооружении строительных и деривационных тоннелей, сооружаемых на полное сечение

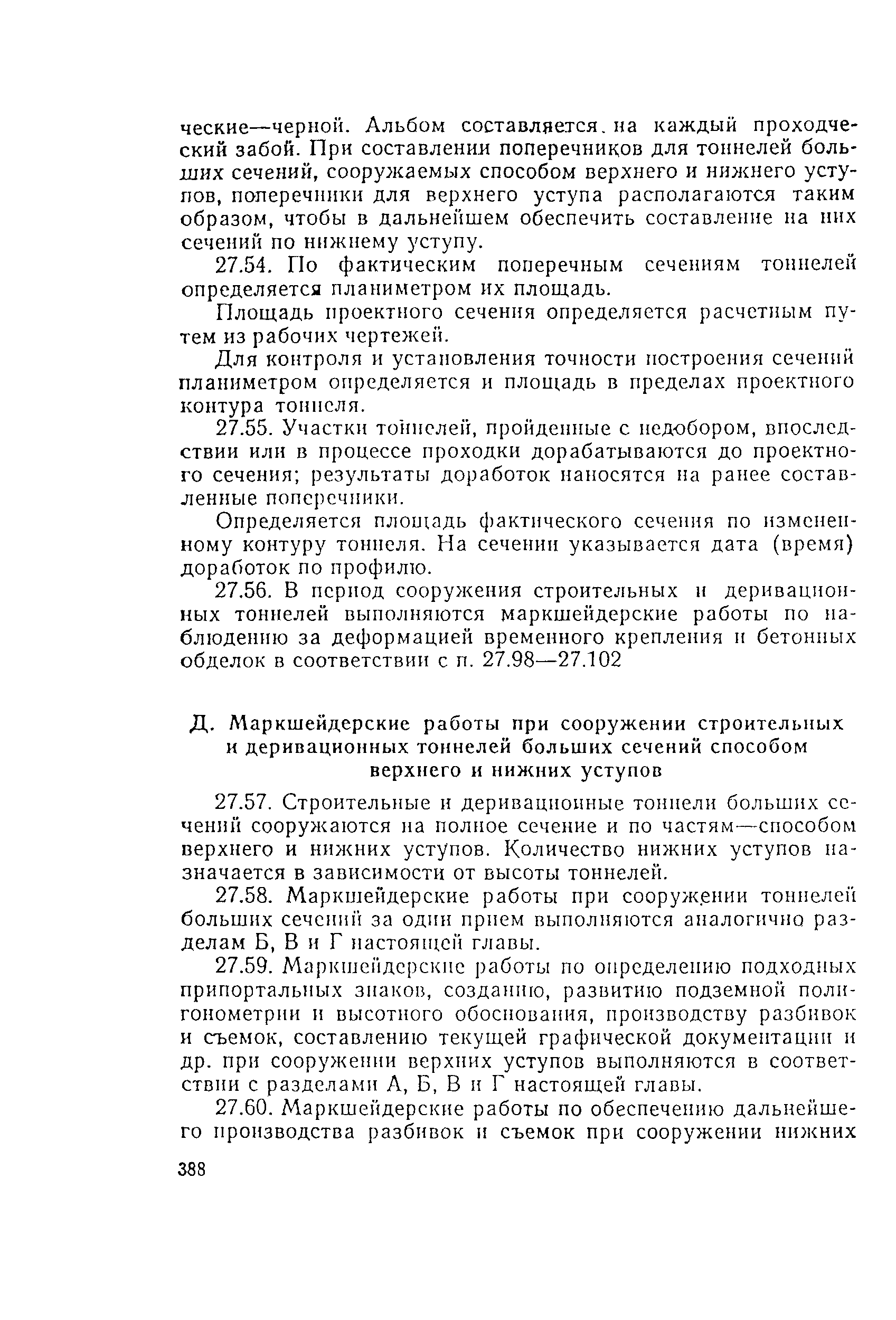

Д Маркшейдерские работы при сооружении строительных и деривационных тоннелей больших сечений способом верхнего и нижних уступов

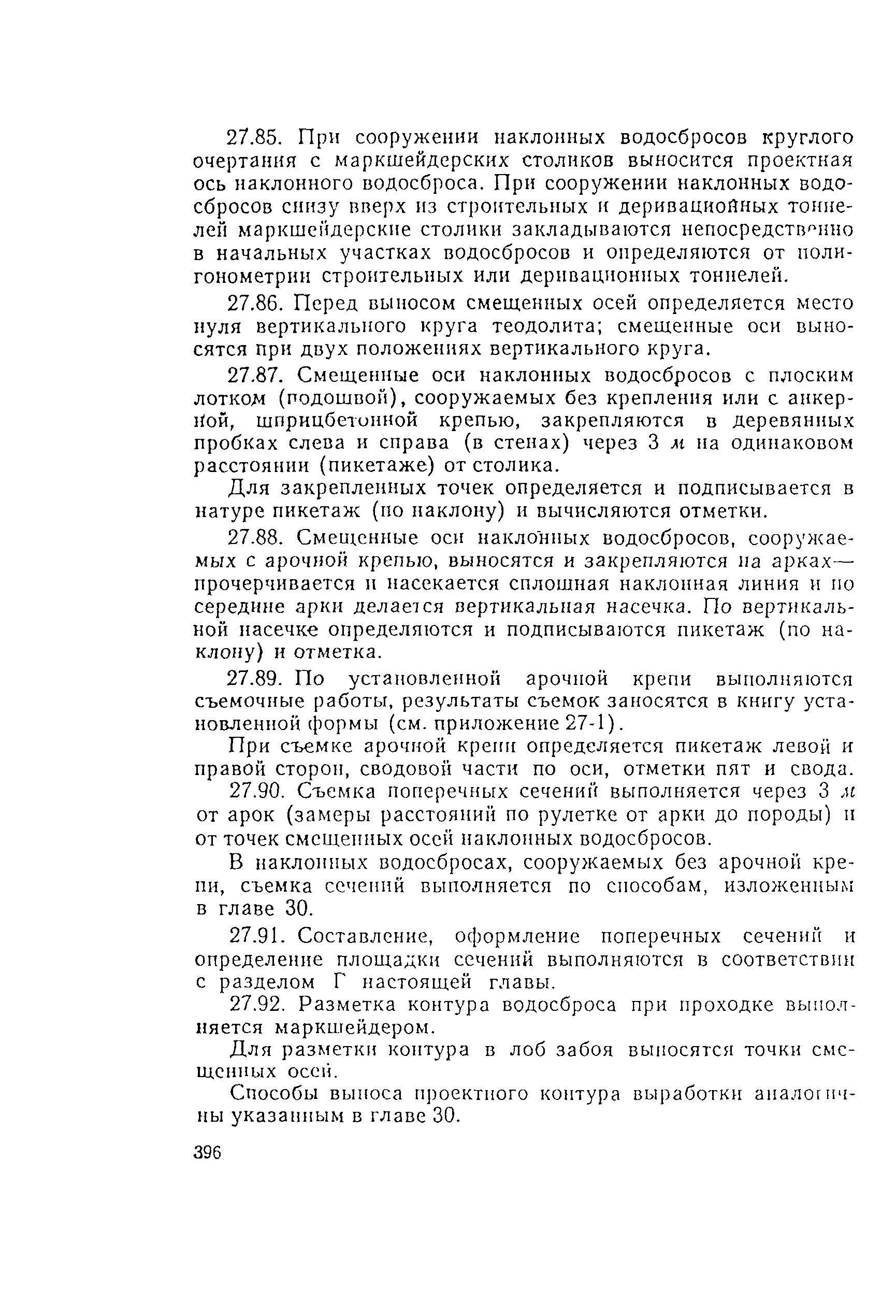

Е Маркшейдерские работы при сооружении катастрофических водосбросов
Ж Маркшейдерские работы при возведении монолитных обделок подземных гидротехнических сооружений
3 Наблюдения за деформацией подземных гидротехнических сооружений
И Маркшейдерские замеры основных горнопроходческих и строительно-монтажных работ, текущая графическая отчетность
Приложения

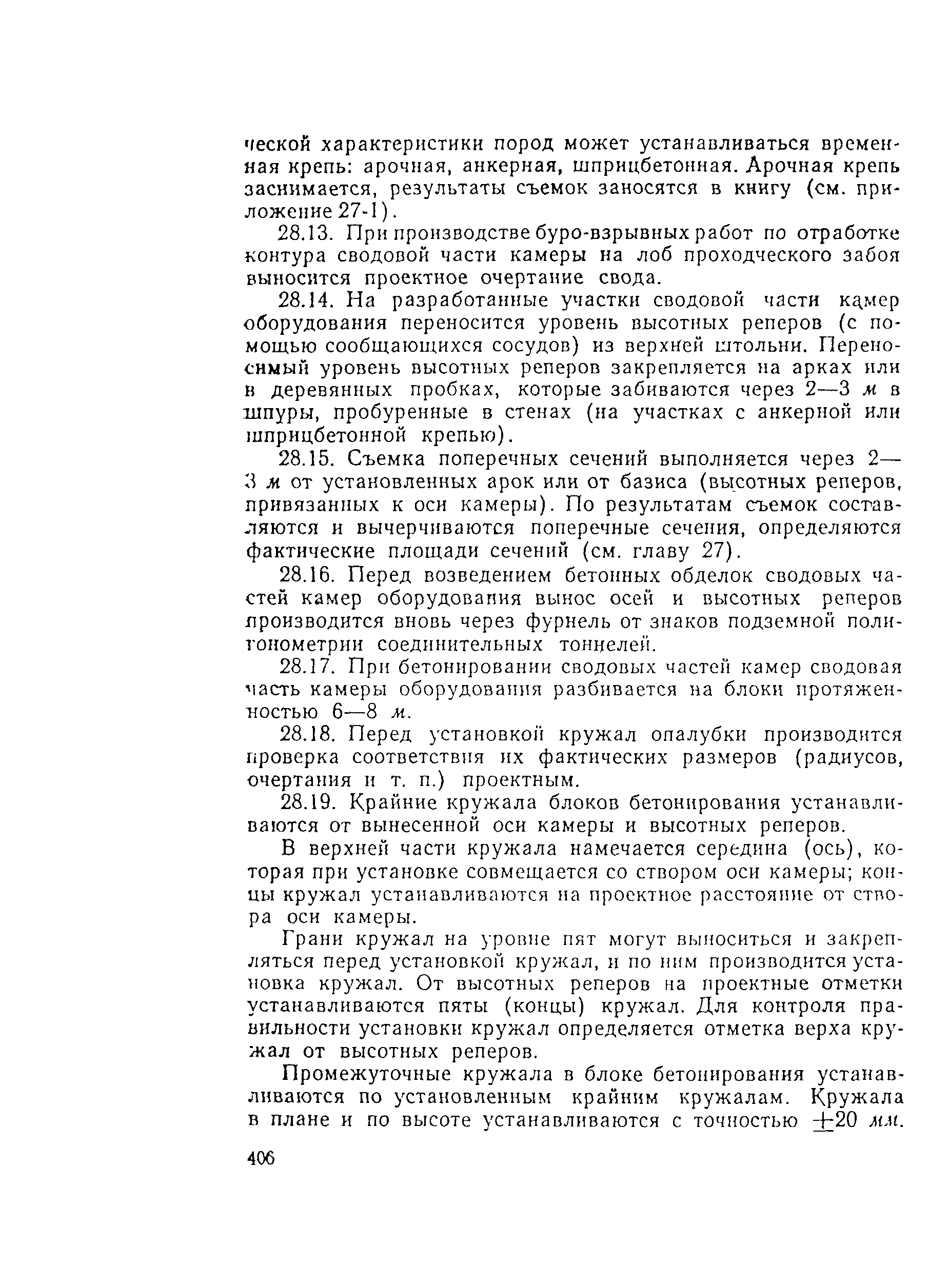

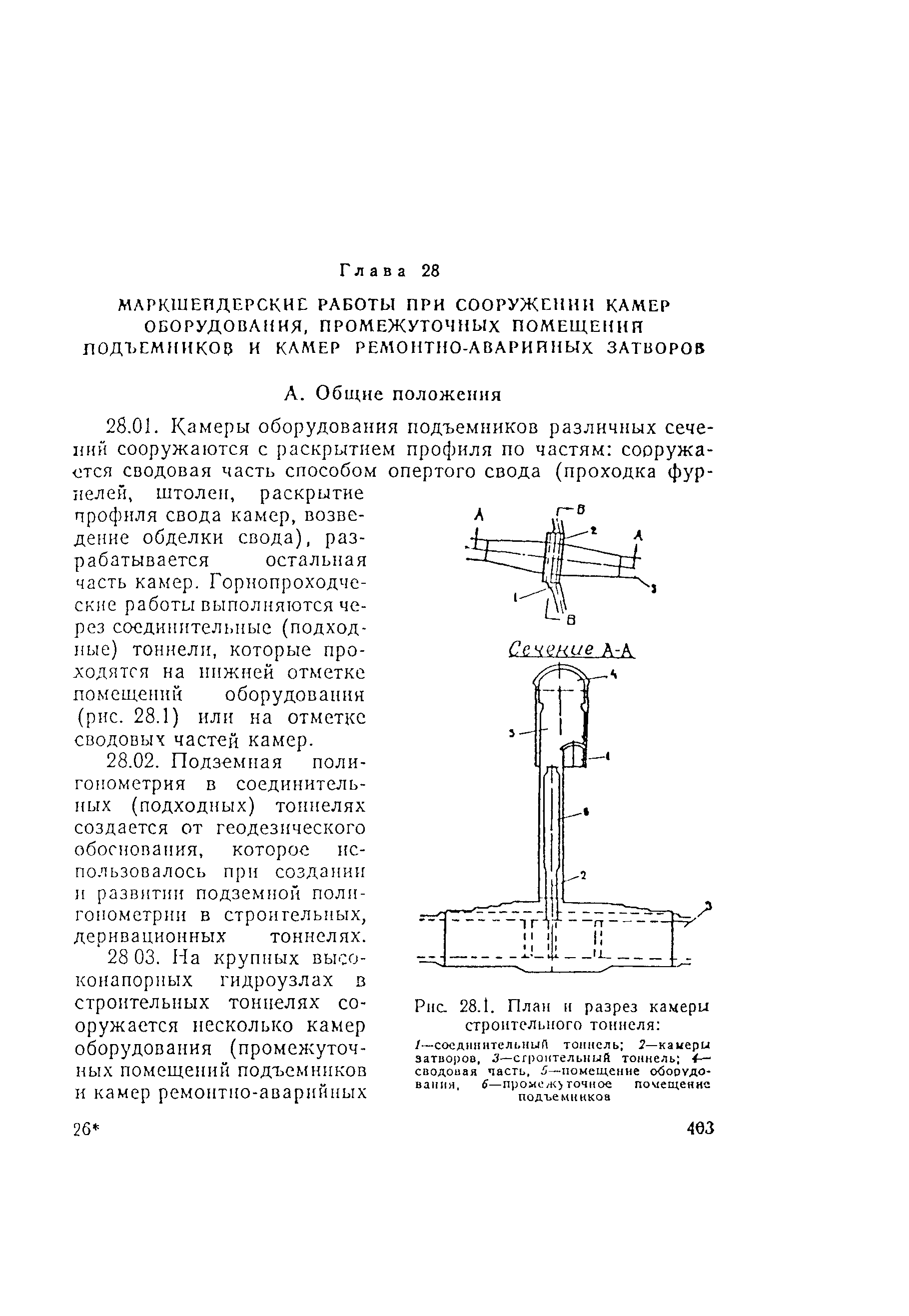

Глава 28 Маркшейдерские работы при сооружении камер оборудования, промежуточных помещений подъемников и камер ремонтно-аварийных затворов
А Общие положения
Б Маркшейдерские работы при сооружении сводовых частей камер и камер оборудования
В Маркшейдерские работы при сооружении промежуточных помещений подъемников и камер затворов

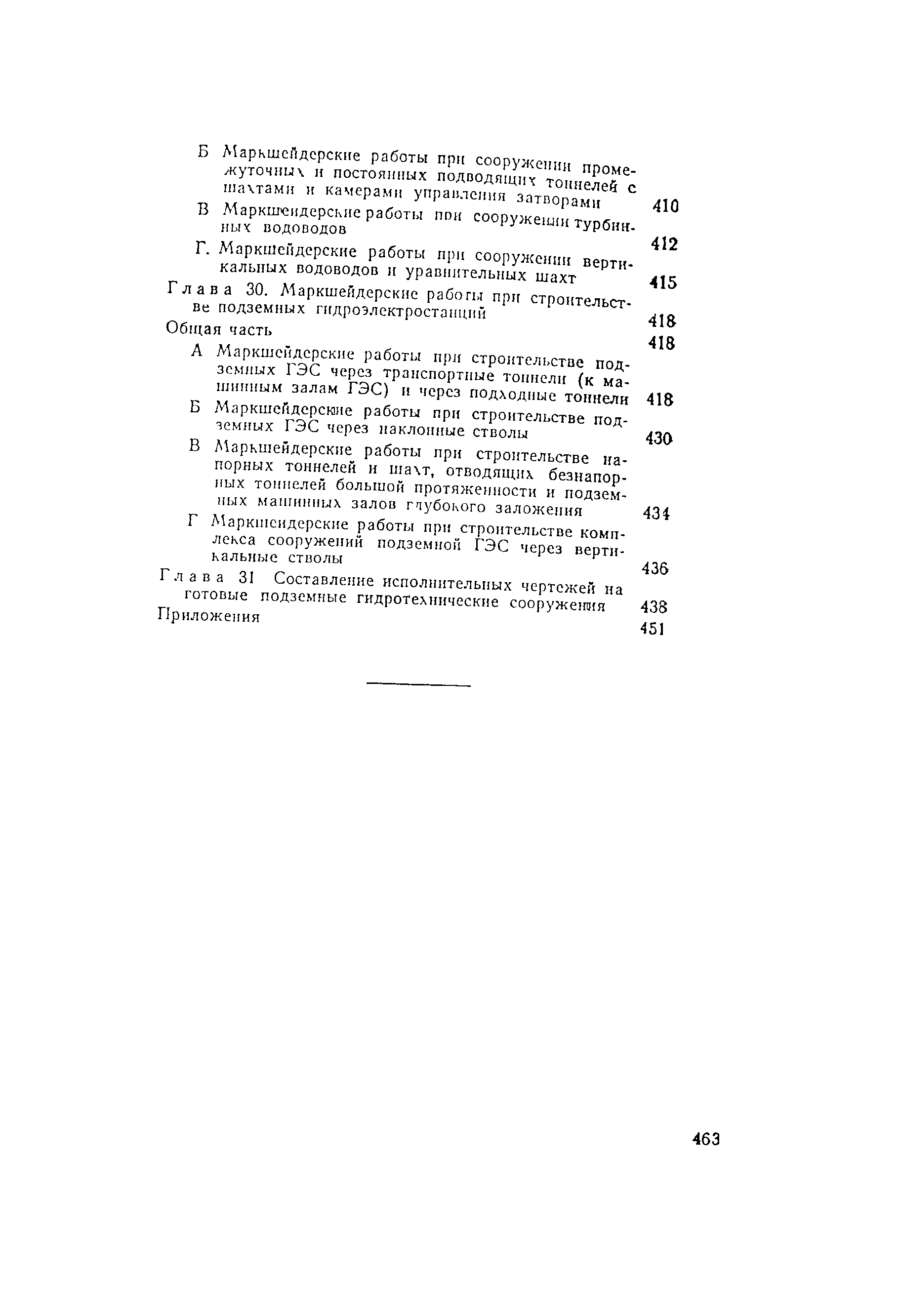

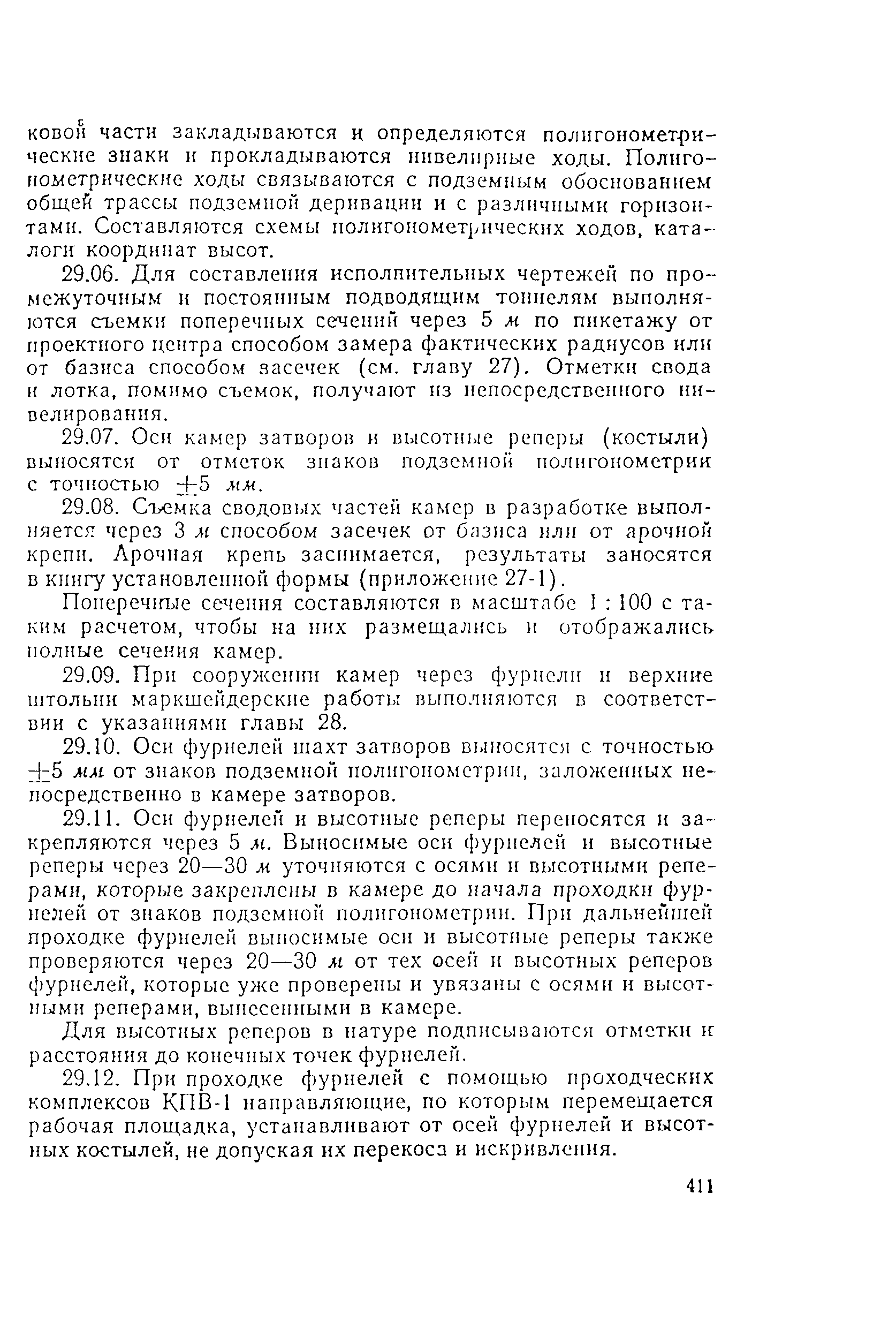

Глава 29 Маркшейдерские работы при сооружении подводящих тоннелей, уравнительных шахт и турбинных водоводов на крупных высоконапорных гидроузлах
А Общие положения
Б Маркшейдерские работы при сооружении промежуточных и постоянных подводящих тоннелей с шахтами и камерами управления затворами
В Маркшейдерские работы при сооружении турбинных водоводов
Г Маркшейдерские работы при сооружении вертикальных водоводов и уравнительных шахт

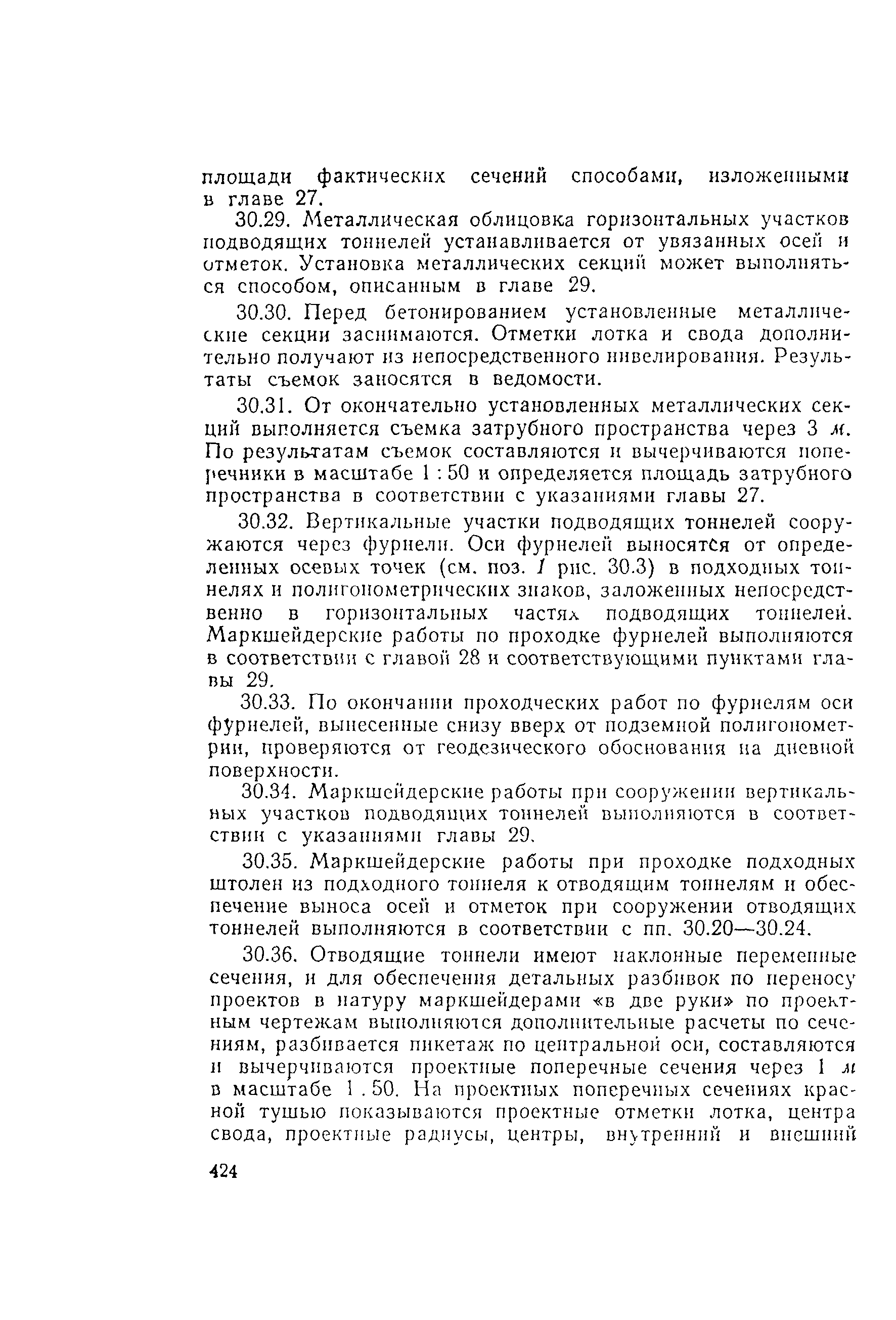

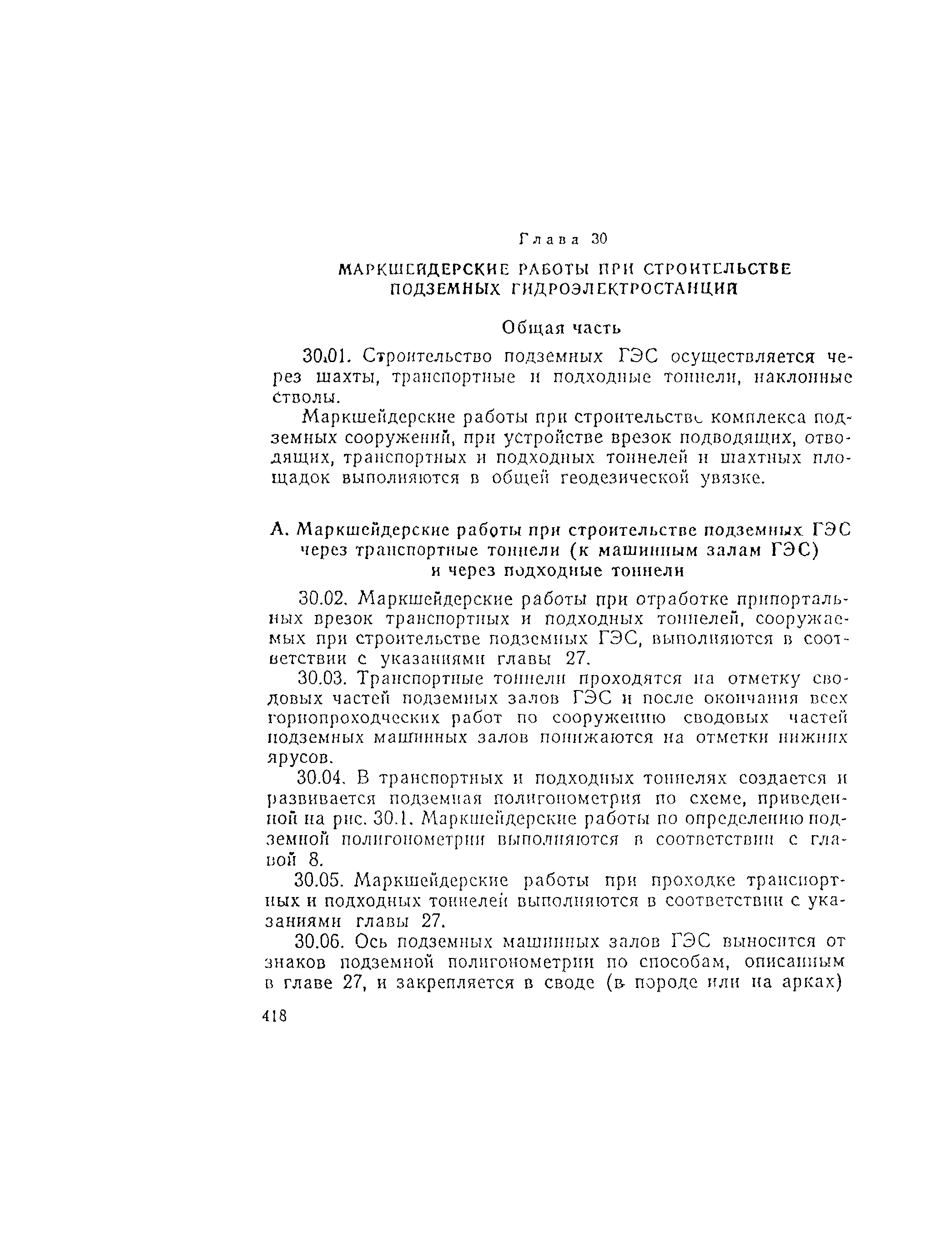

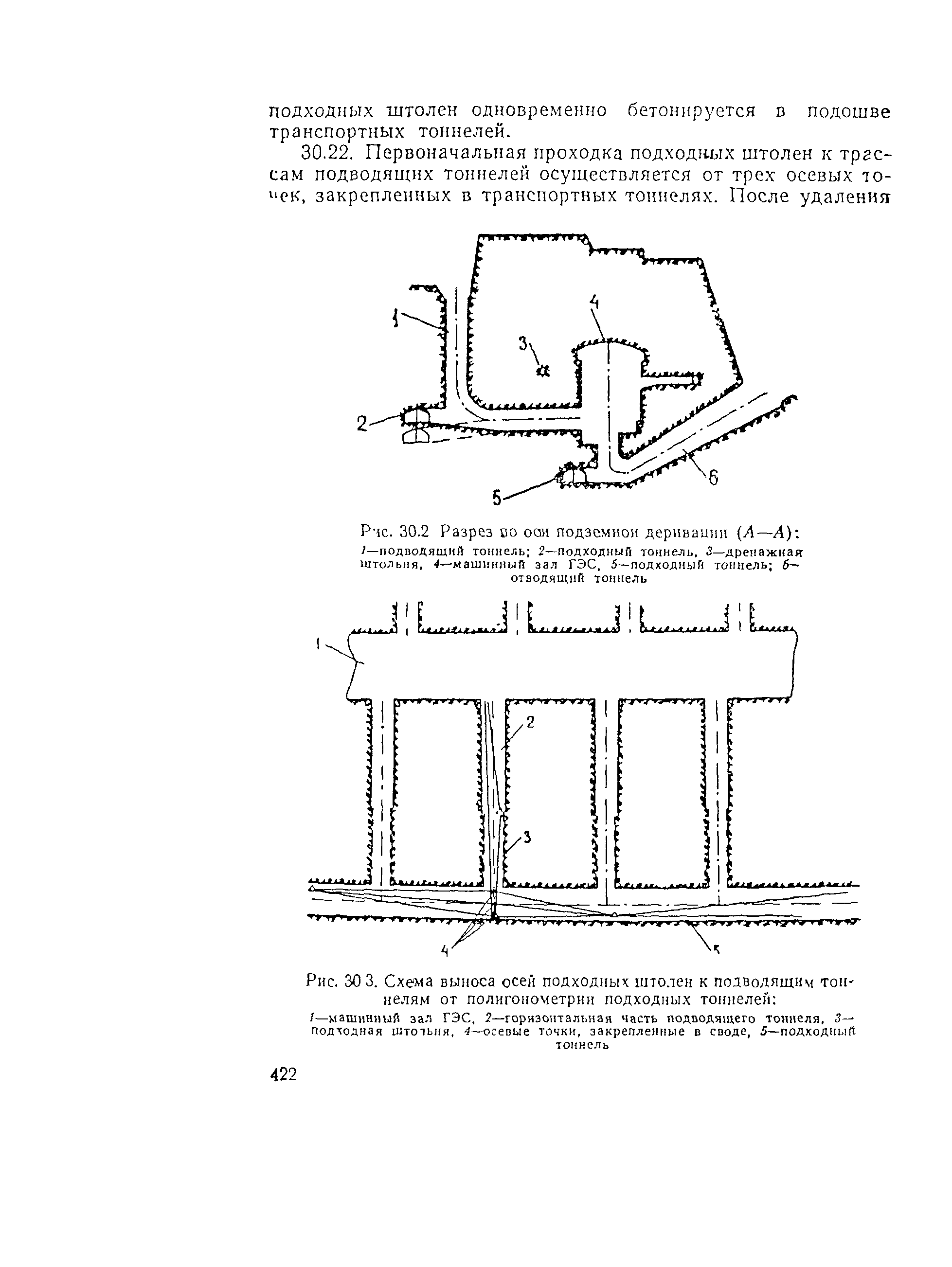

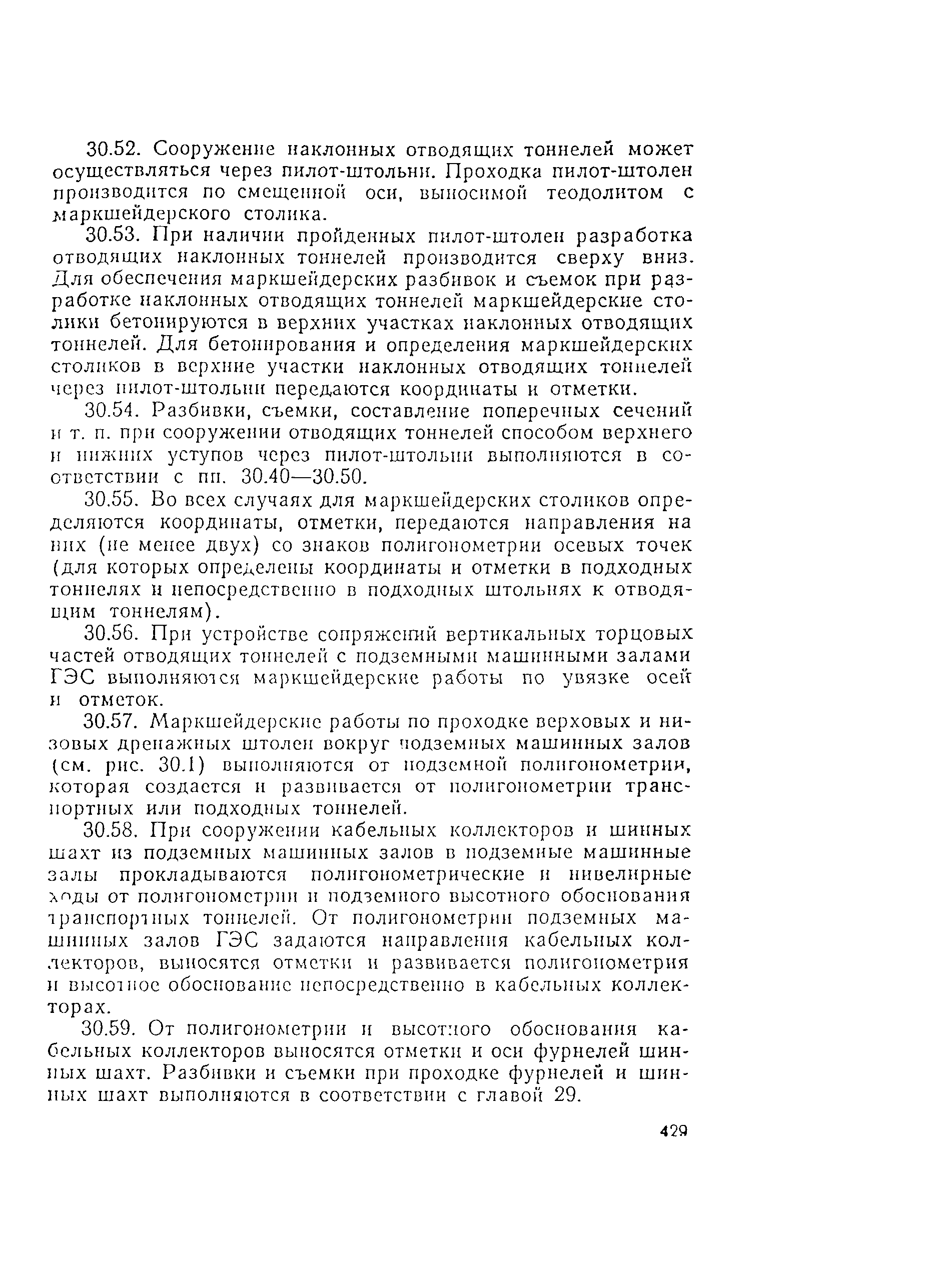

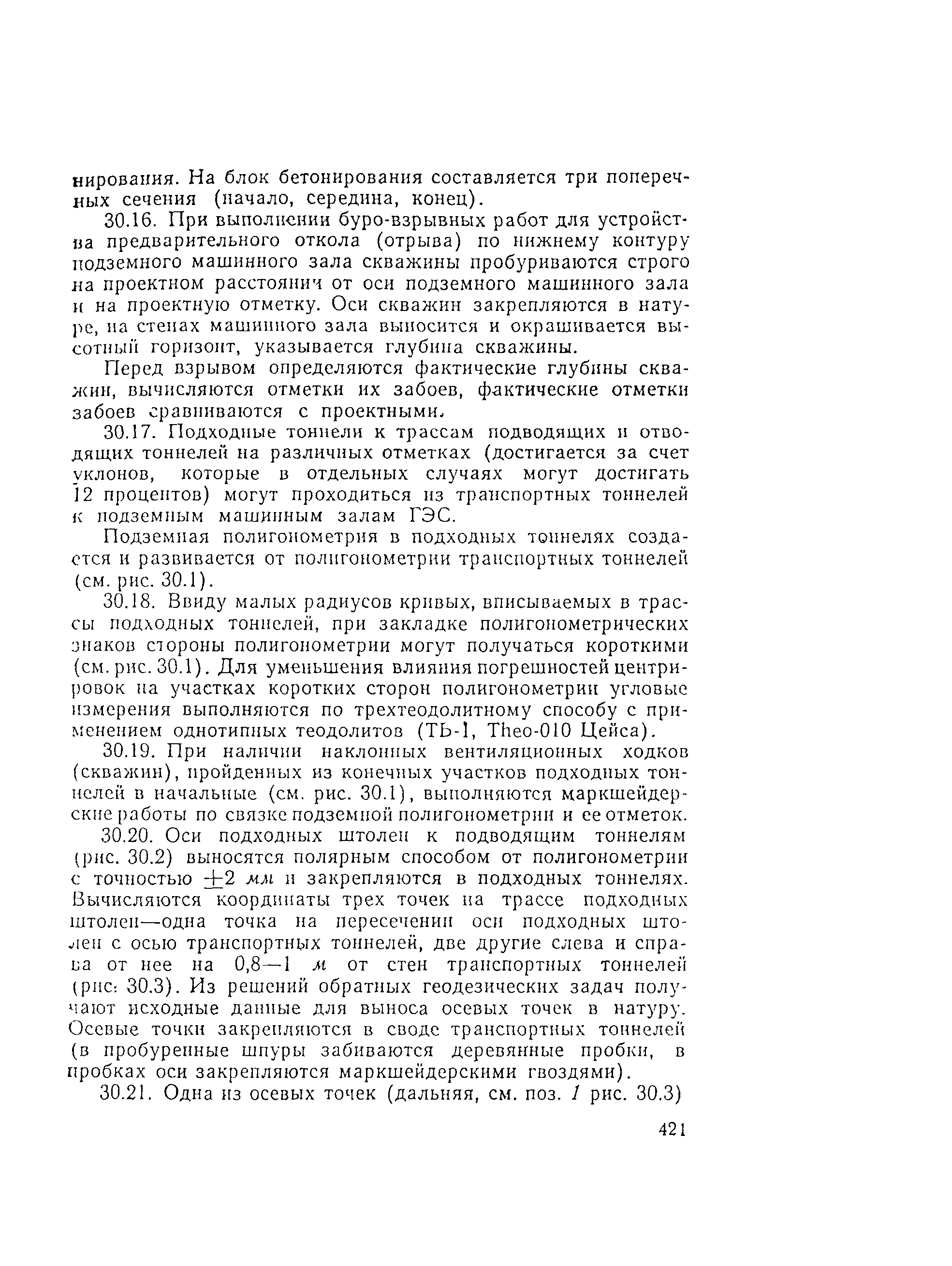

Глава 30 Маркшейдерские работы при строительстве подземных гидроэлектростанций
Общая часть
А Маркшейдерские работы при строительстве подземных ГЭС через транспортные тоннели (к машинным залам ГЭС) и через подходные тоннели

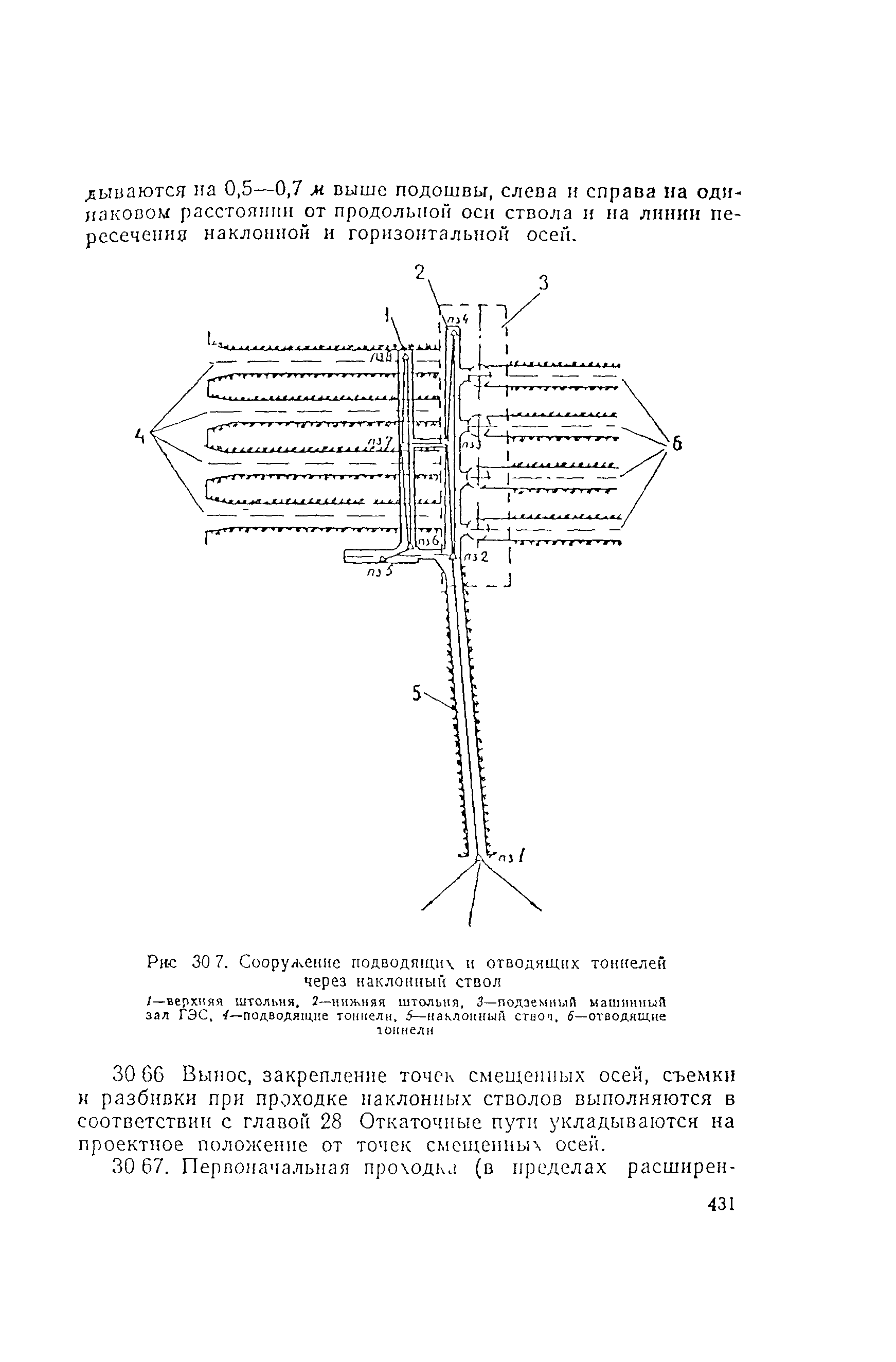

Б Маркшейдерские работы при строительстве подземных ГЭС через наклонные стволы

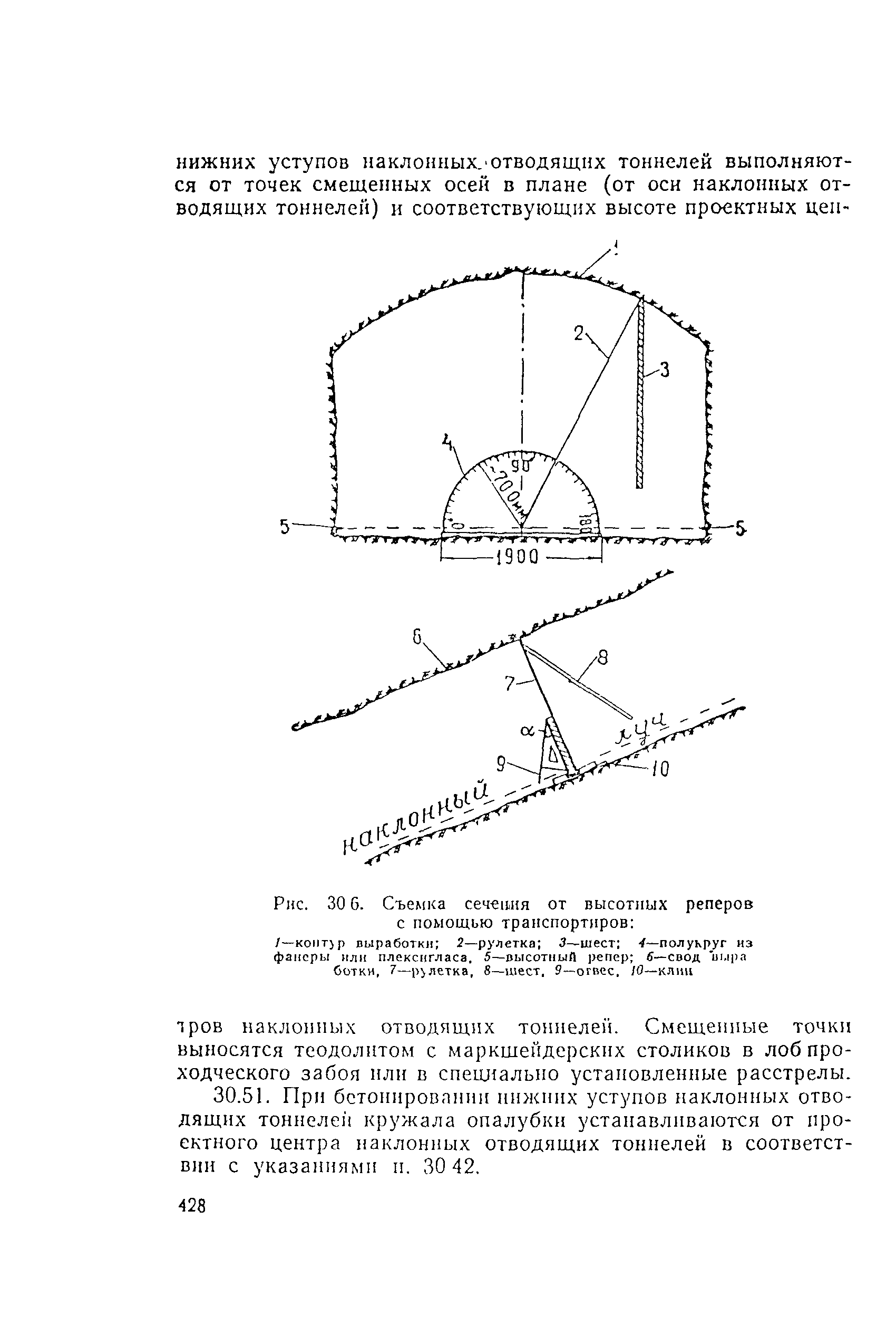

В Маркшейдерские работы при строительстве напорных тоннелей и шахт, отводящих безнапорных тоннелей большой протяженности и подземных машинных залов глубокого заложения
Г Маркшейдерские работы при строительстве комплекса сооружений подземной ГЭС через вертикальные стволы

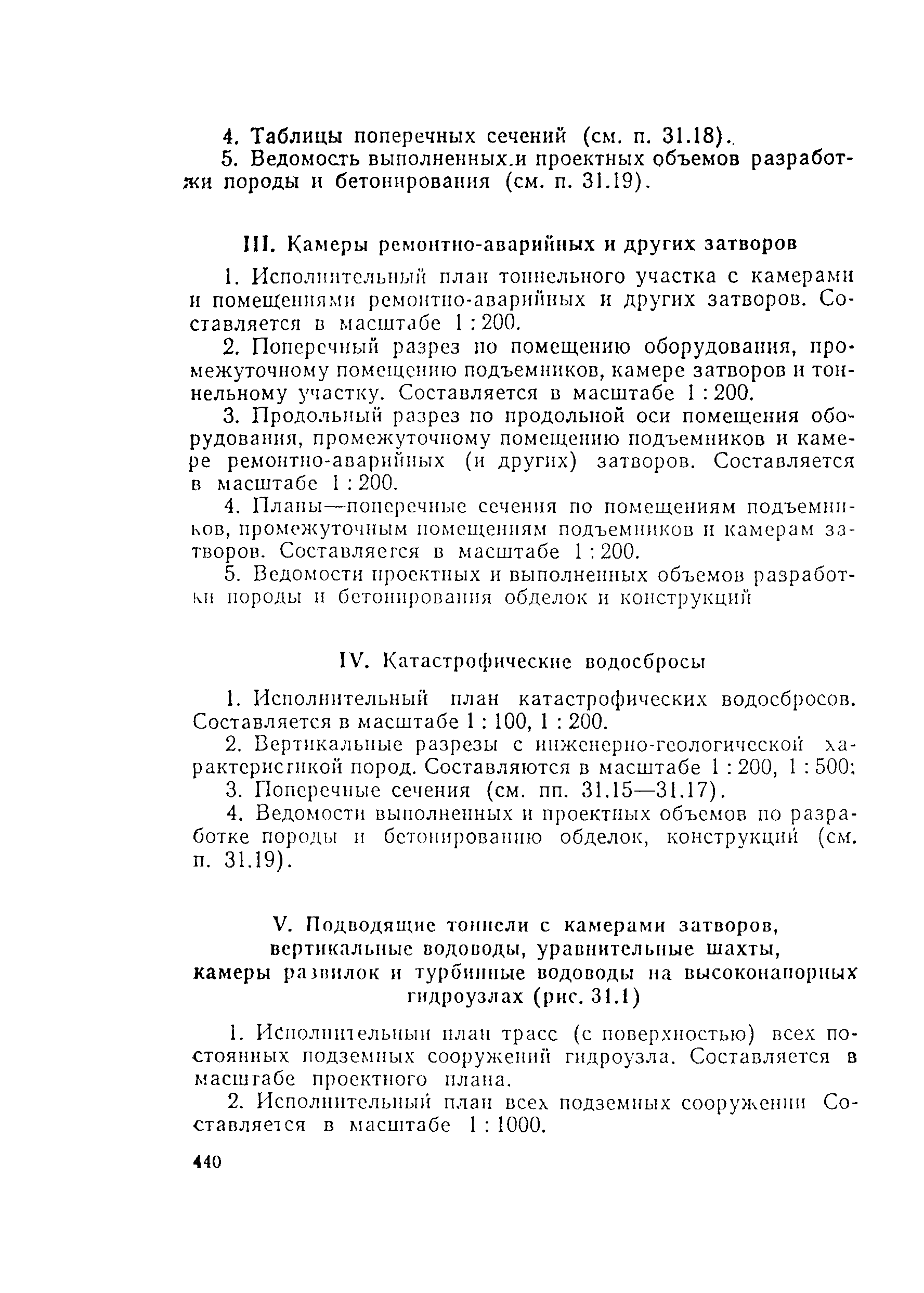

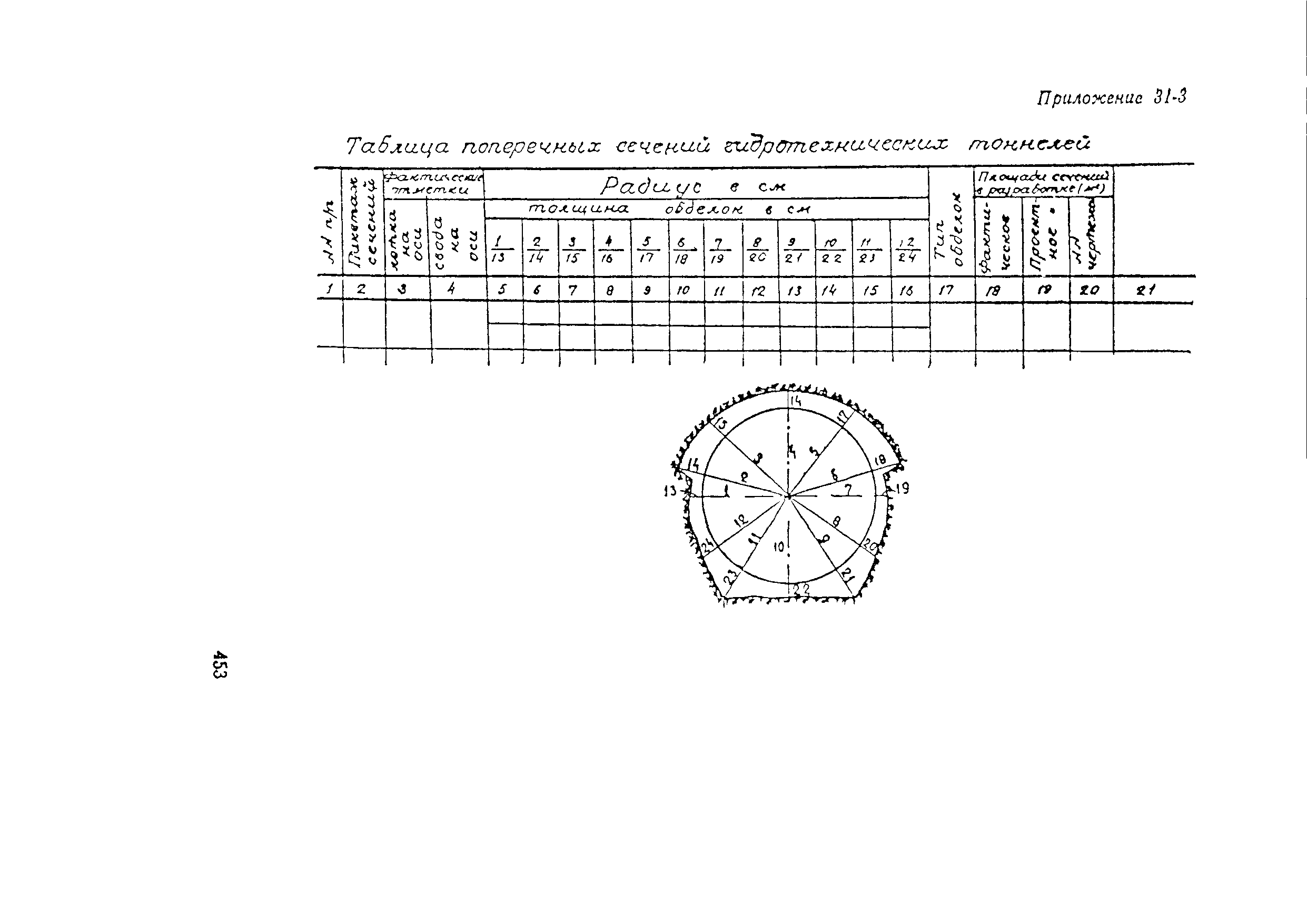

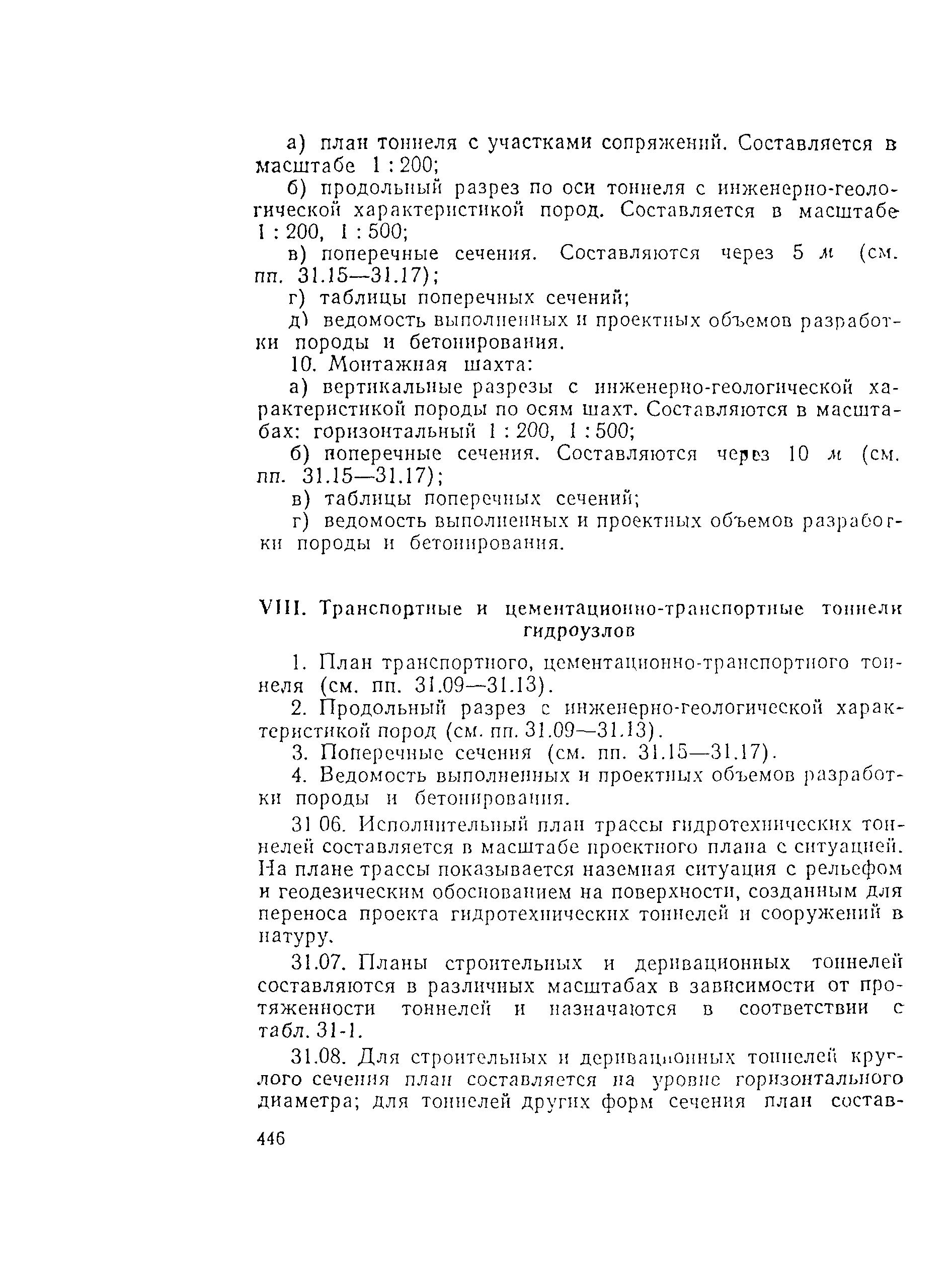

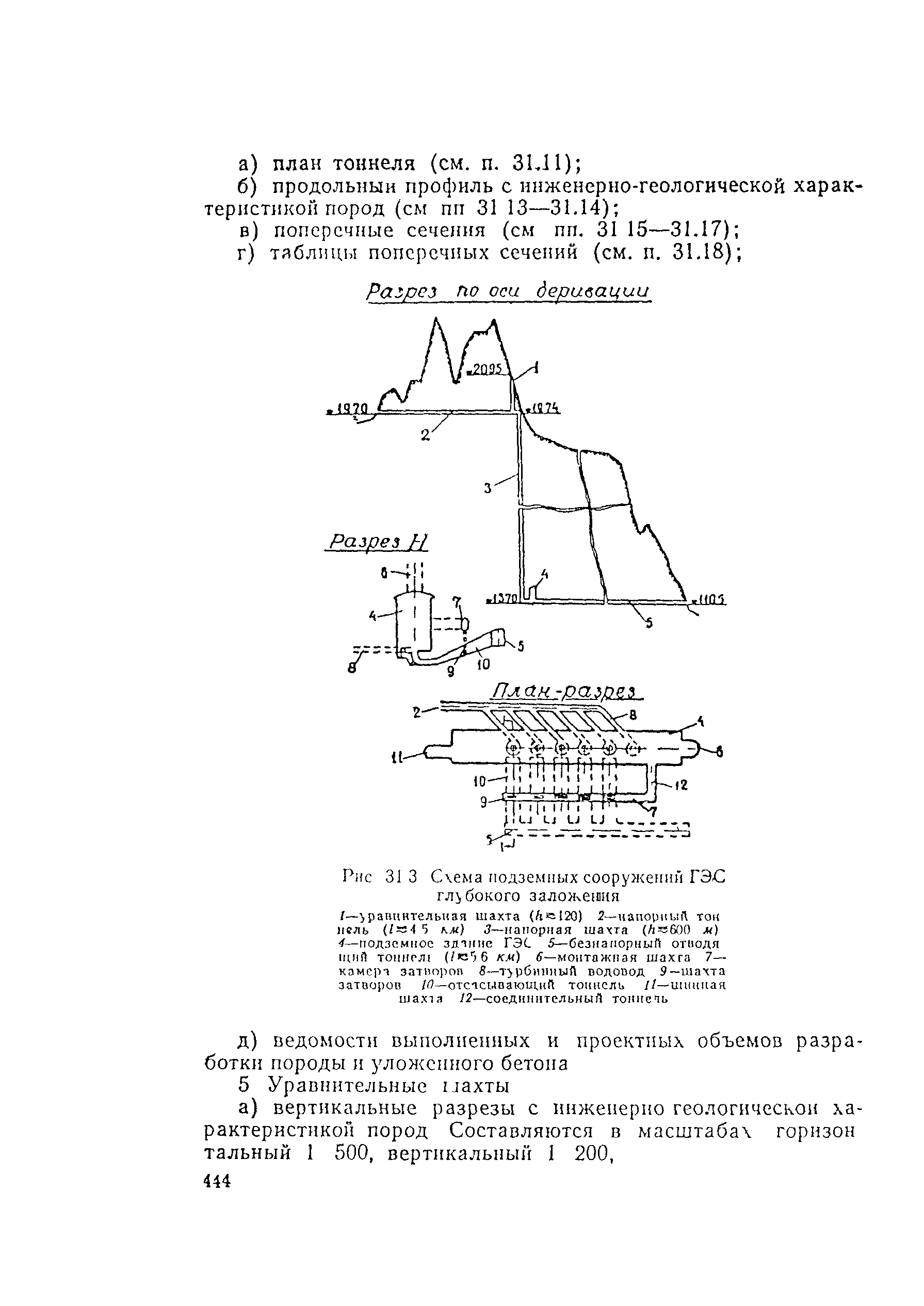

Глава 31 Составление исполнительных чертежей на готовые подземные гидротехнические сооружения
Приложения
Разработан: Главтоннельметрострой
Утверждён:08.09.1969 Минтрансстрой СССР (USSR Mintransstroy )
Издан: Типография института Оргтрансстрой (1970 г. )
Расположен в:Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение туннелей Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство тоннелей и метрополитенов Национальные стандарты Инженерные изыскания для строительства автомобильных дорог и искусственных сооружений на них Инженерно-геодезические изыскания Геодезические работы в период строительства
