Скачать ГОСТ 2.308-79 Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей

Дата актуализации: 10.08.2017

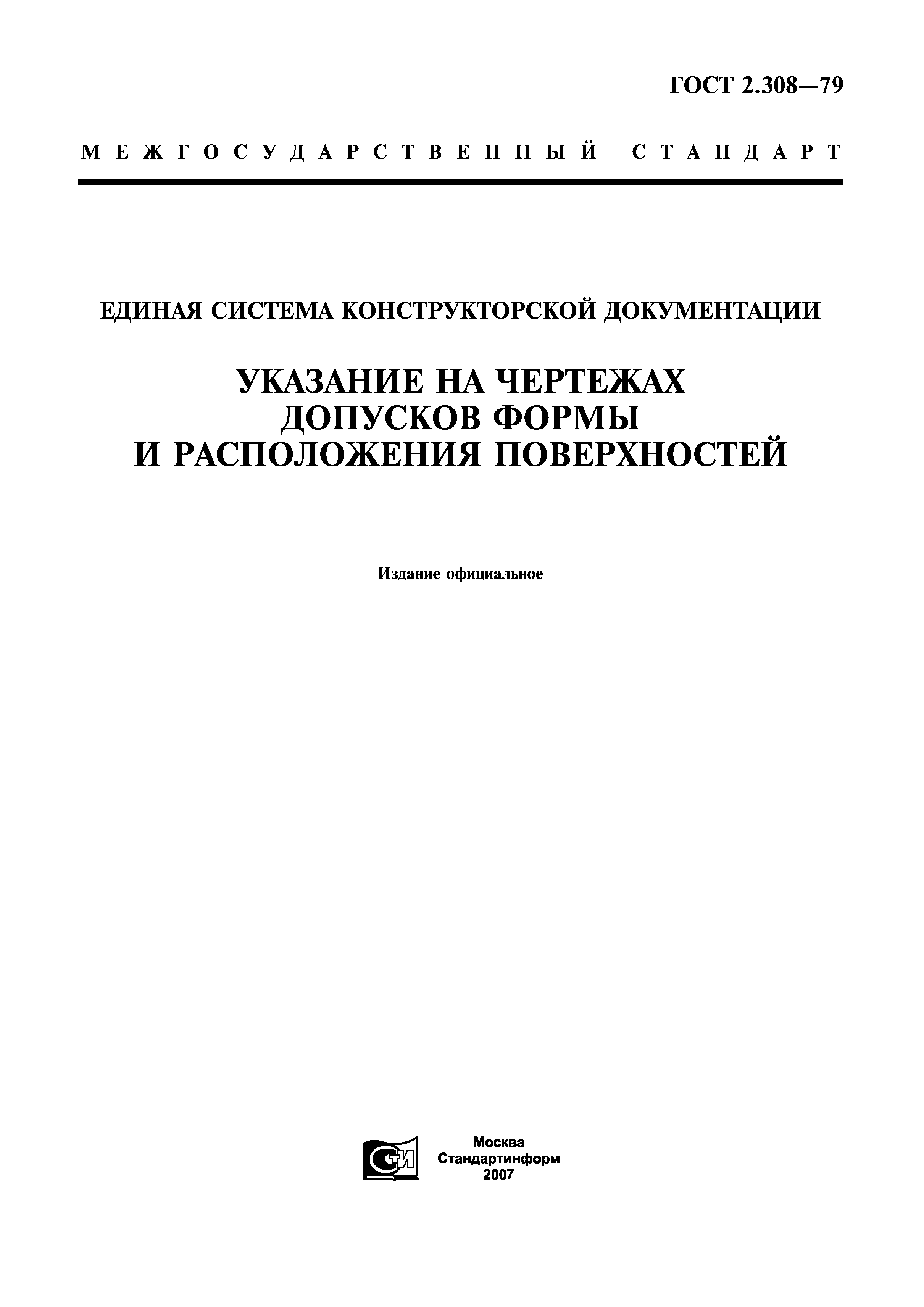

ГОСТ 2.308-79

Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей

Обозначение:	ГОСТ 2.308-79
Обозначение англ:	GOST 2.308-79
Статус:	заменен
Название рус.:	Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей
Название англ.:	Unified system for design documentation. Representation of limits of forms and surface lay-out on drawings
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2012
Область применения:	Стандарт устанавливает правила указания допусков формы и расположения поверхностей на чертежах изделий всех отраслей промышленности.

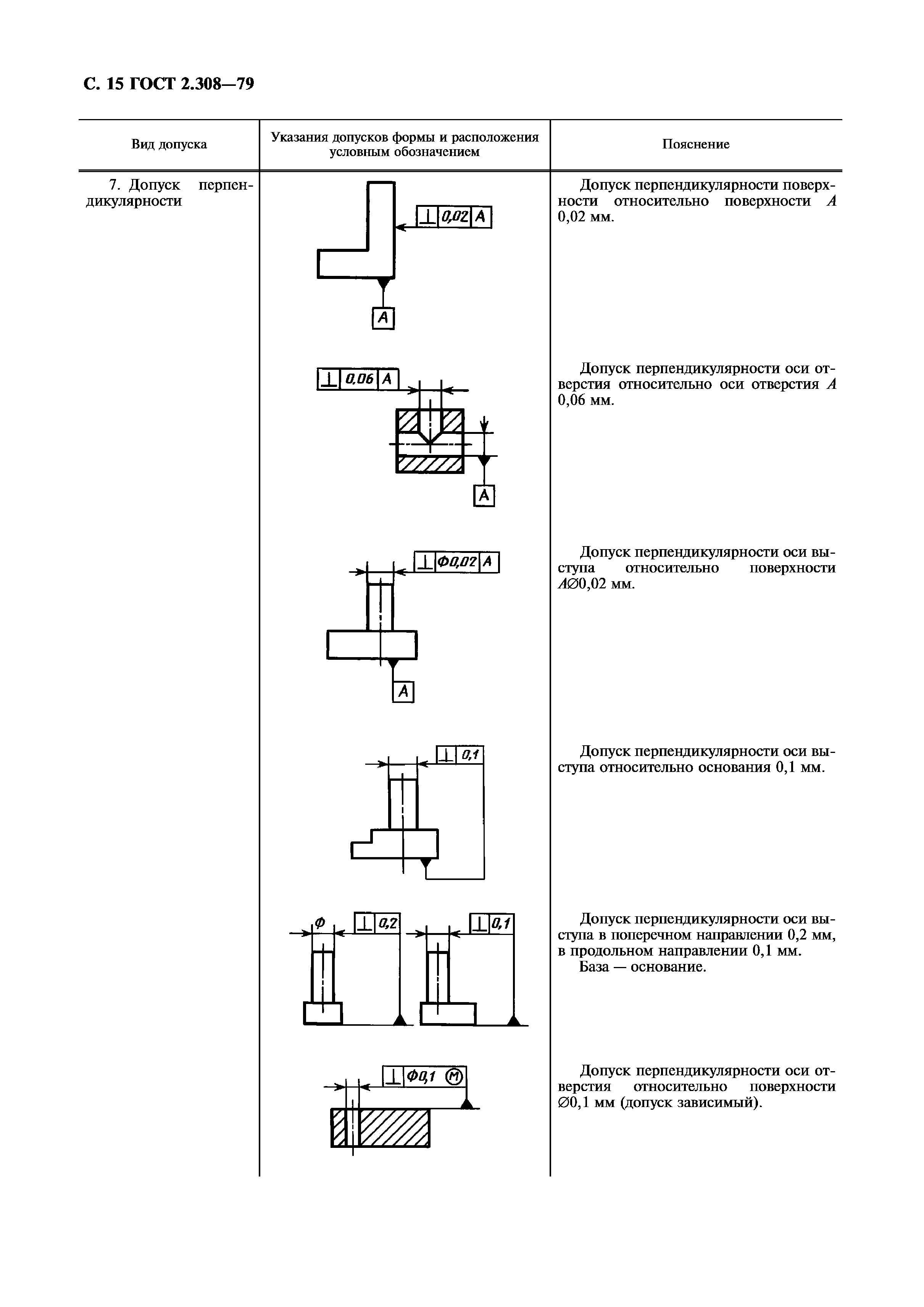

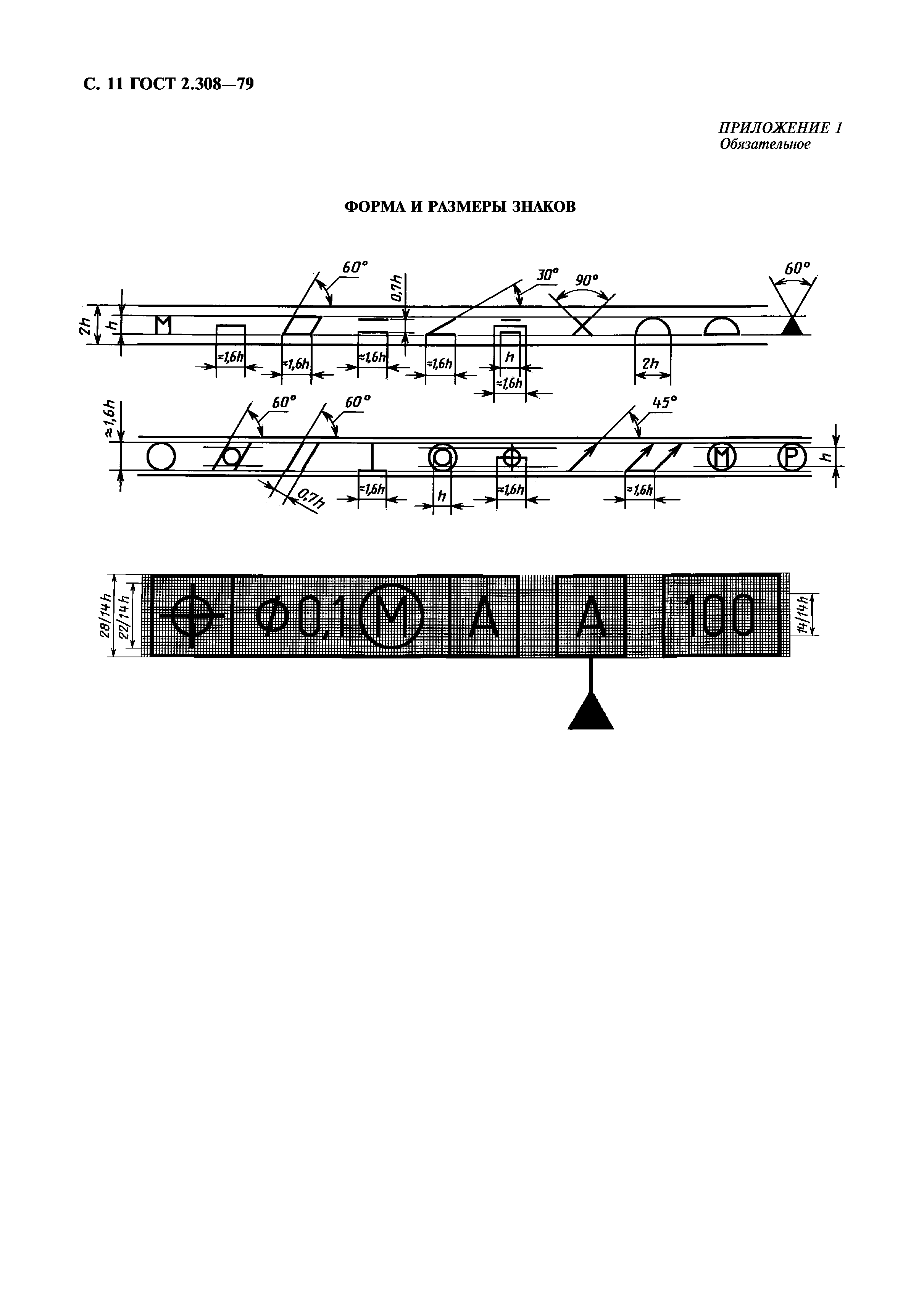

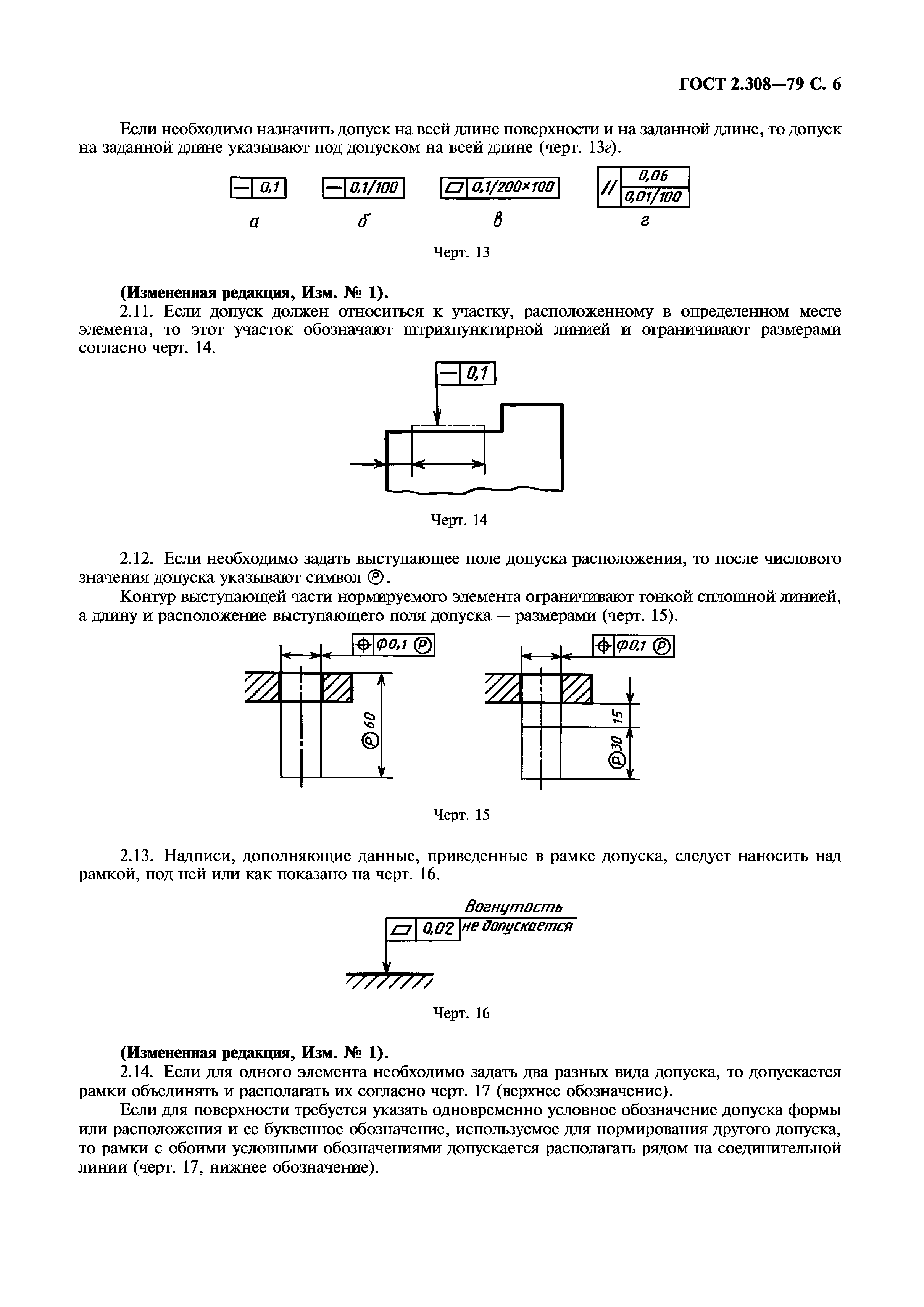

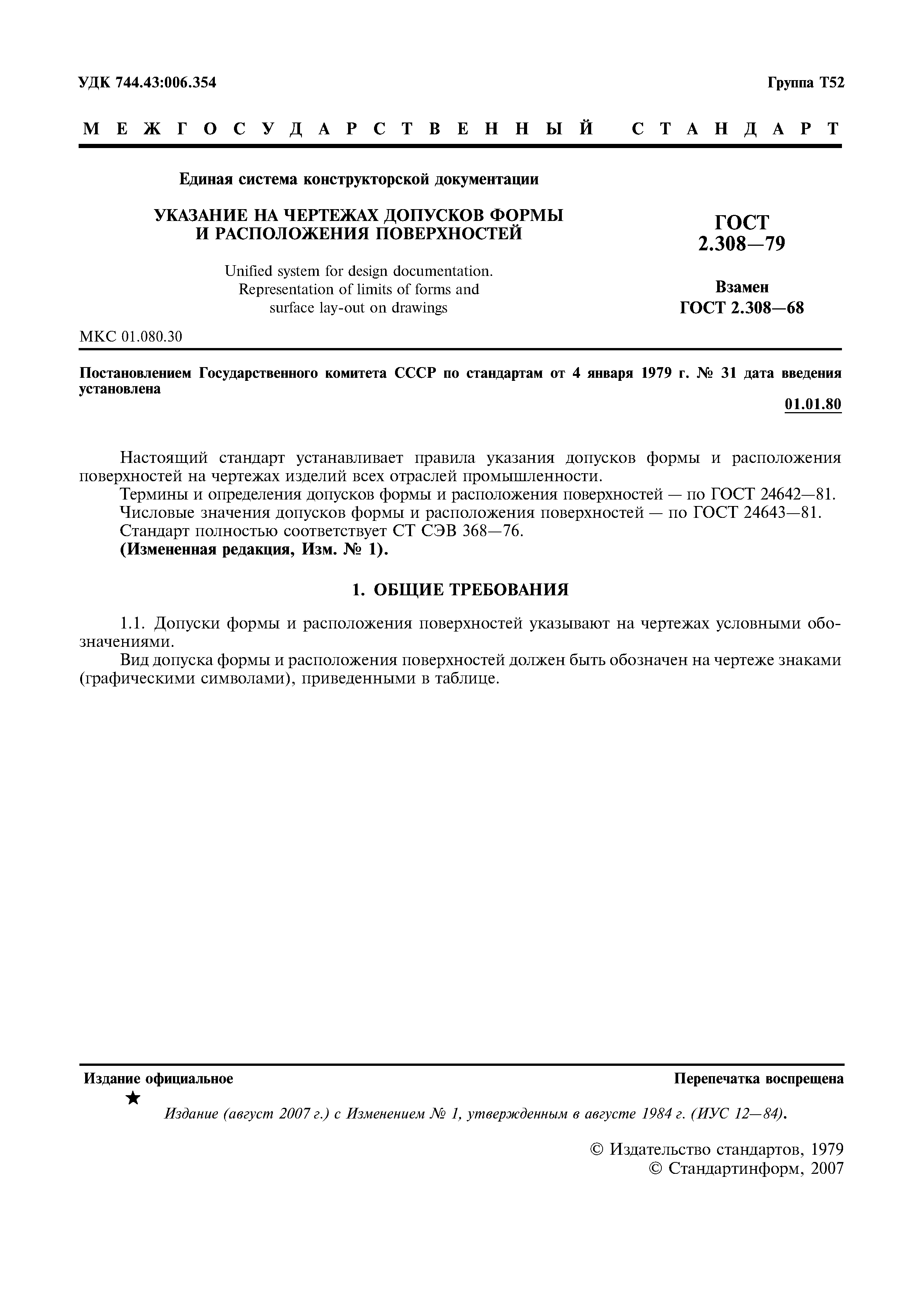

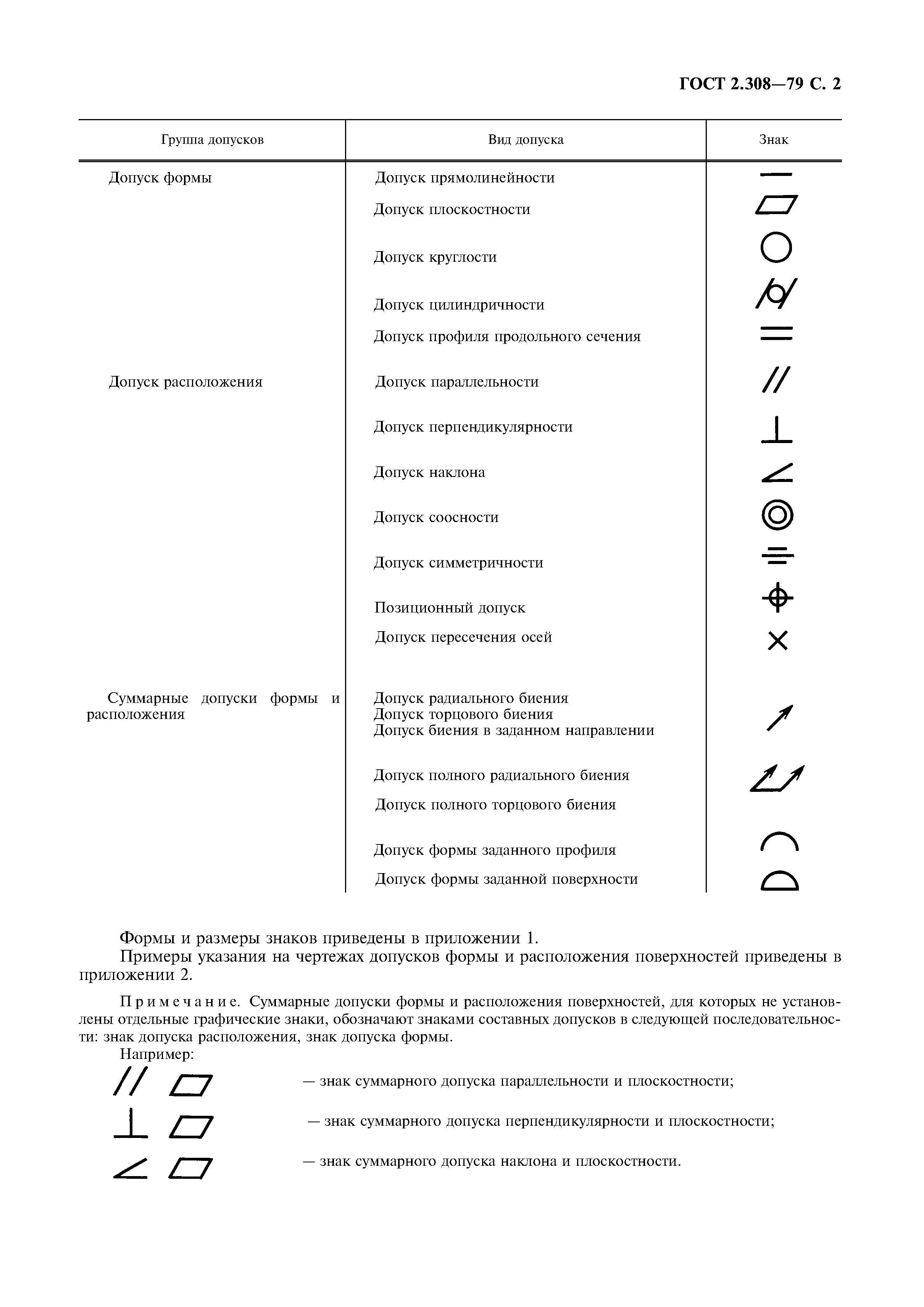

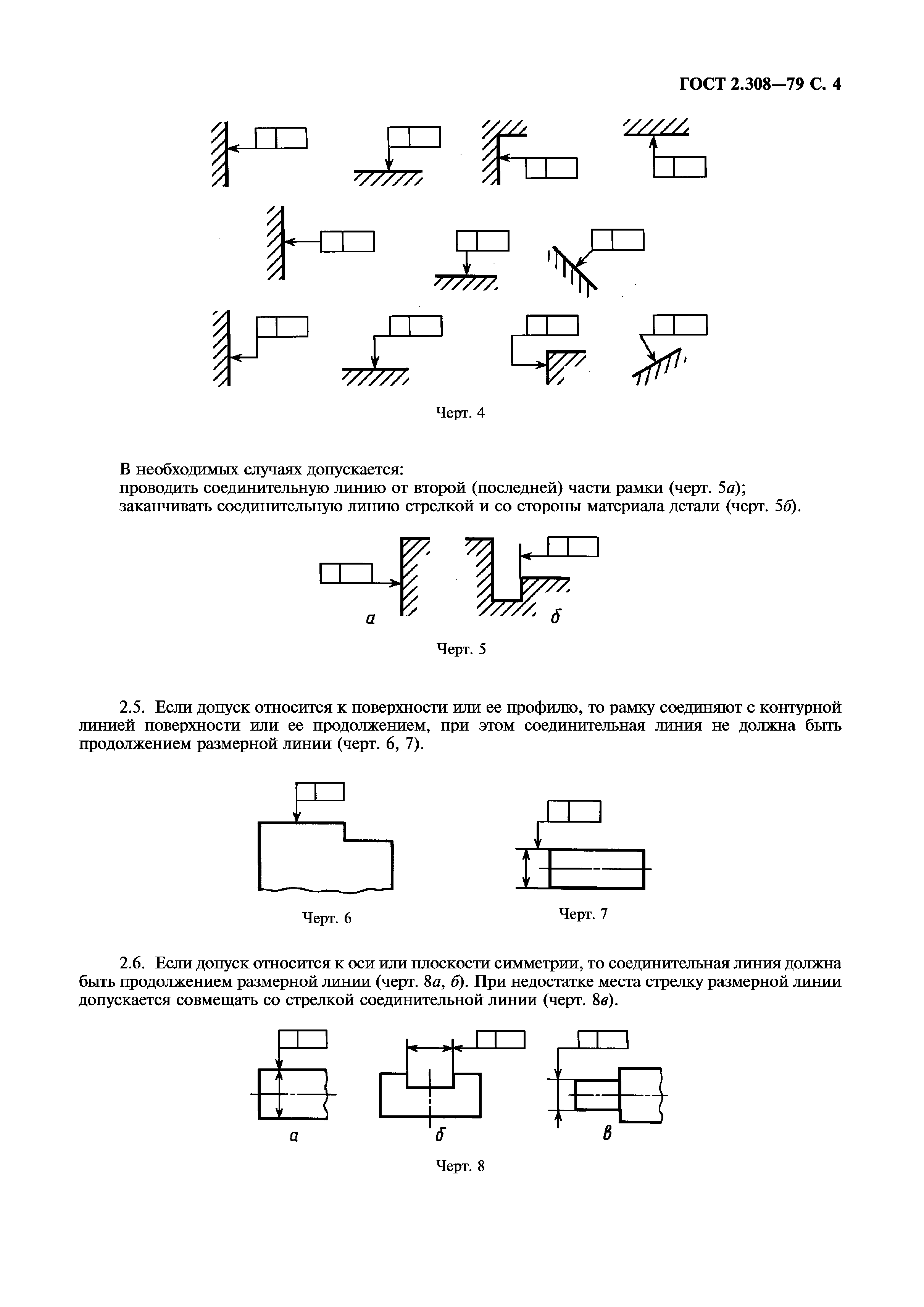

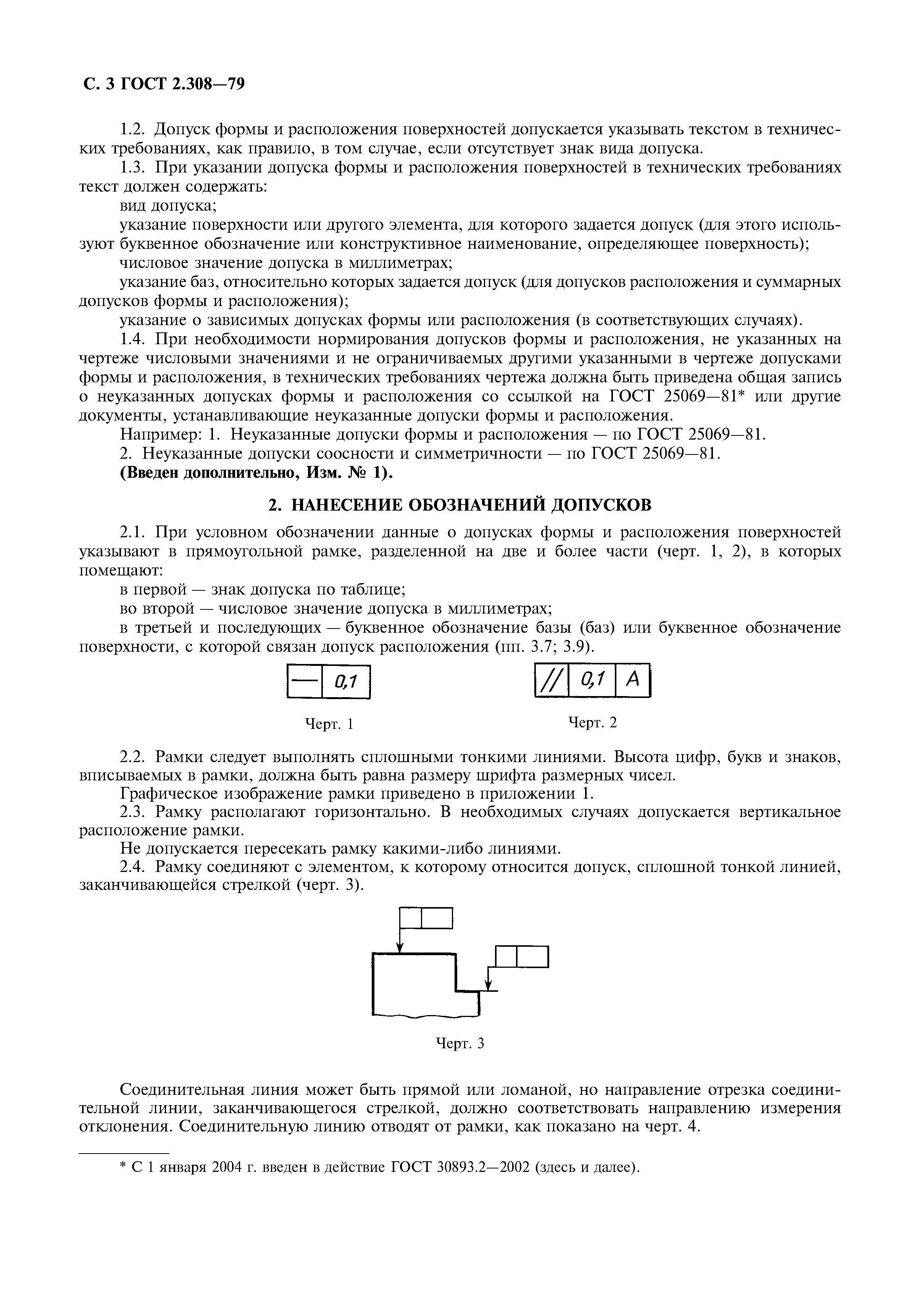

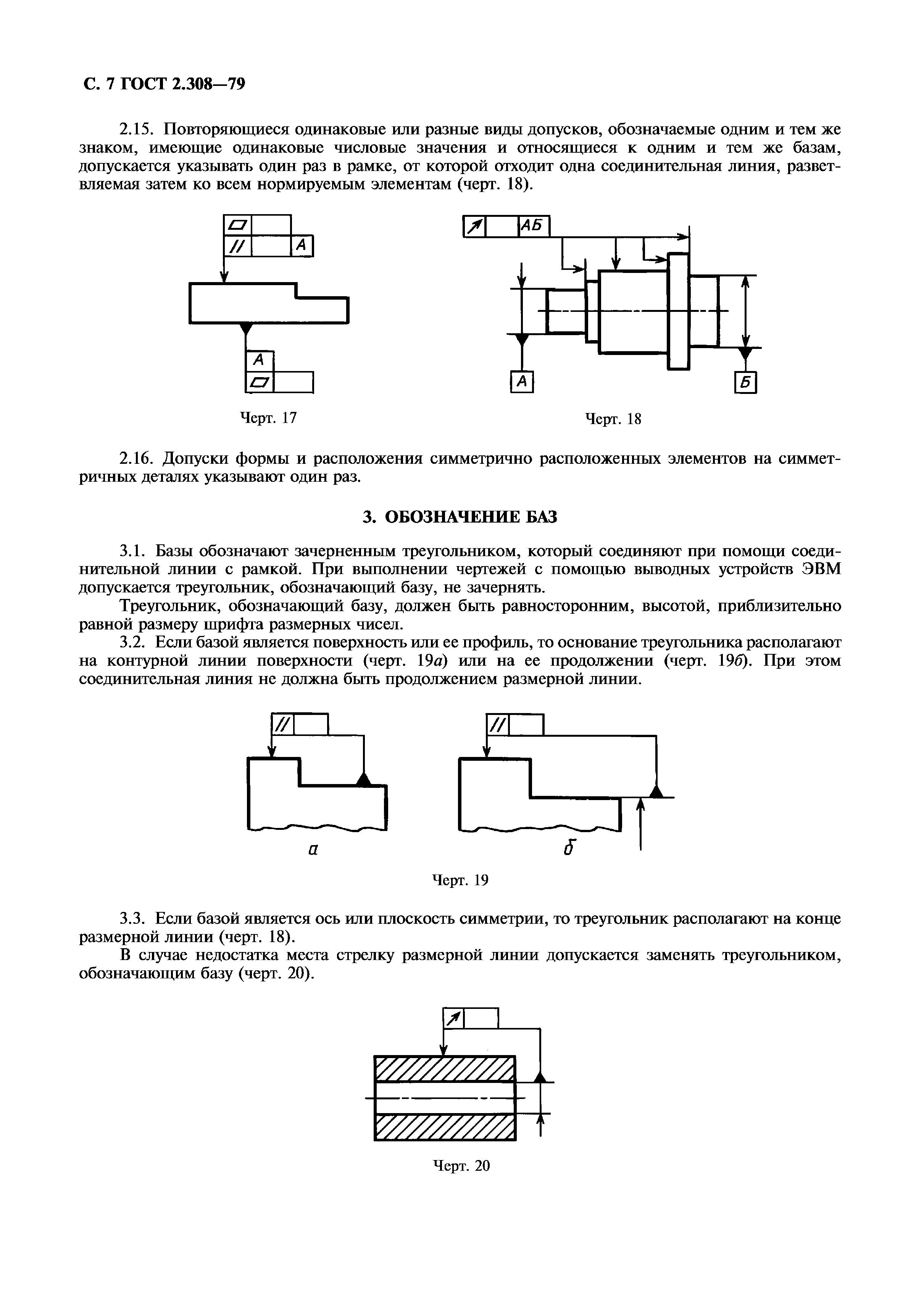

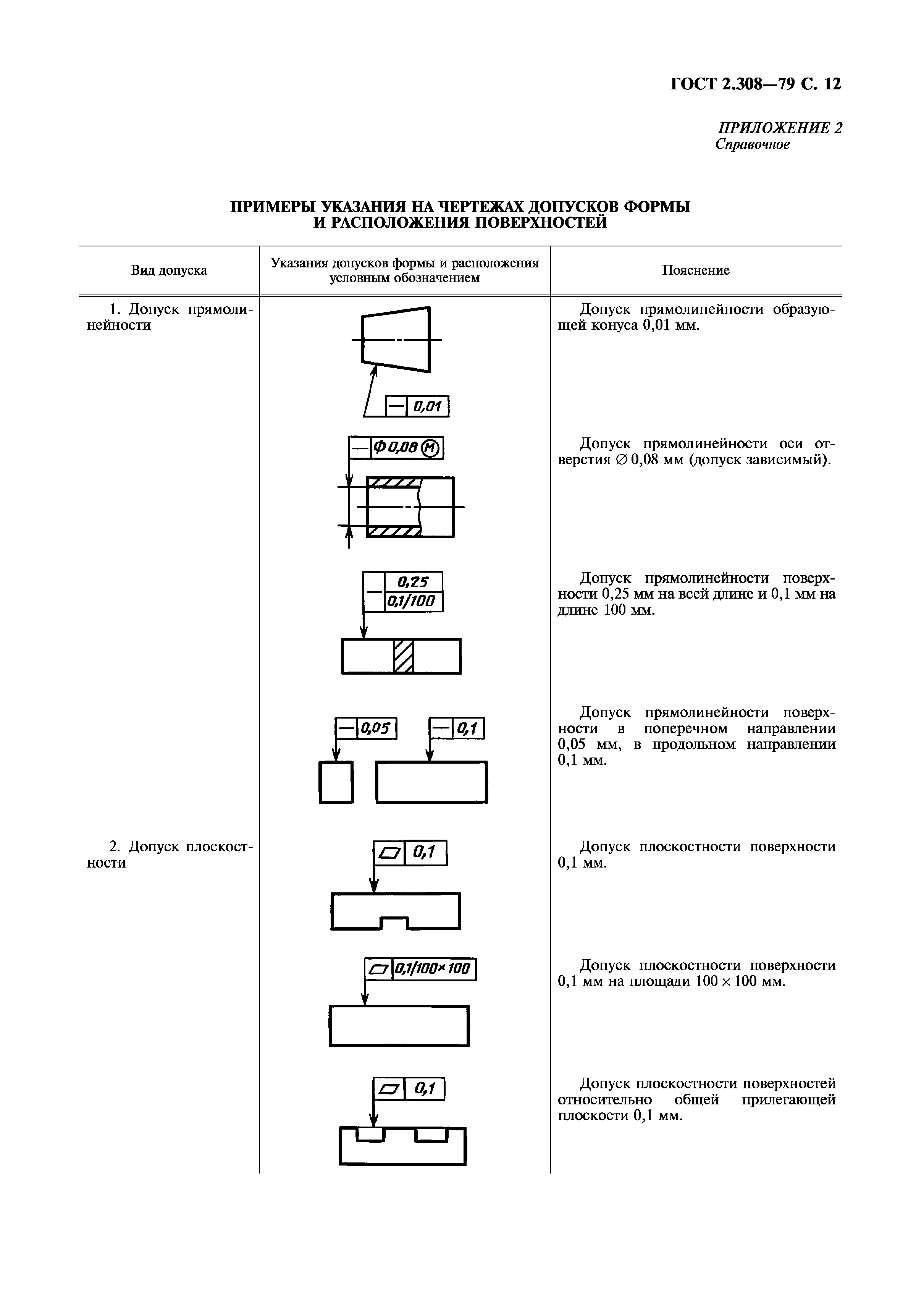

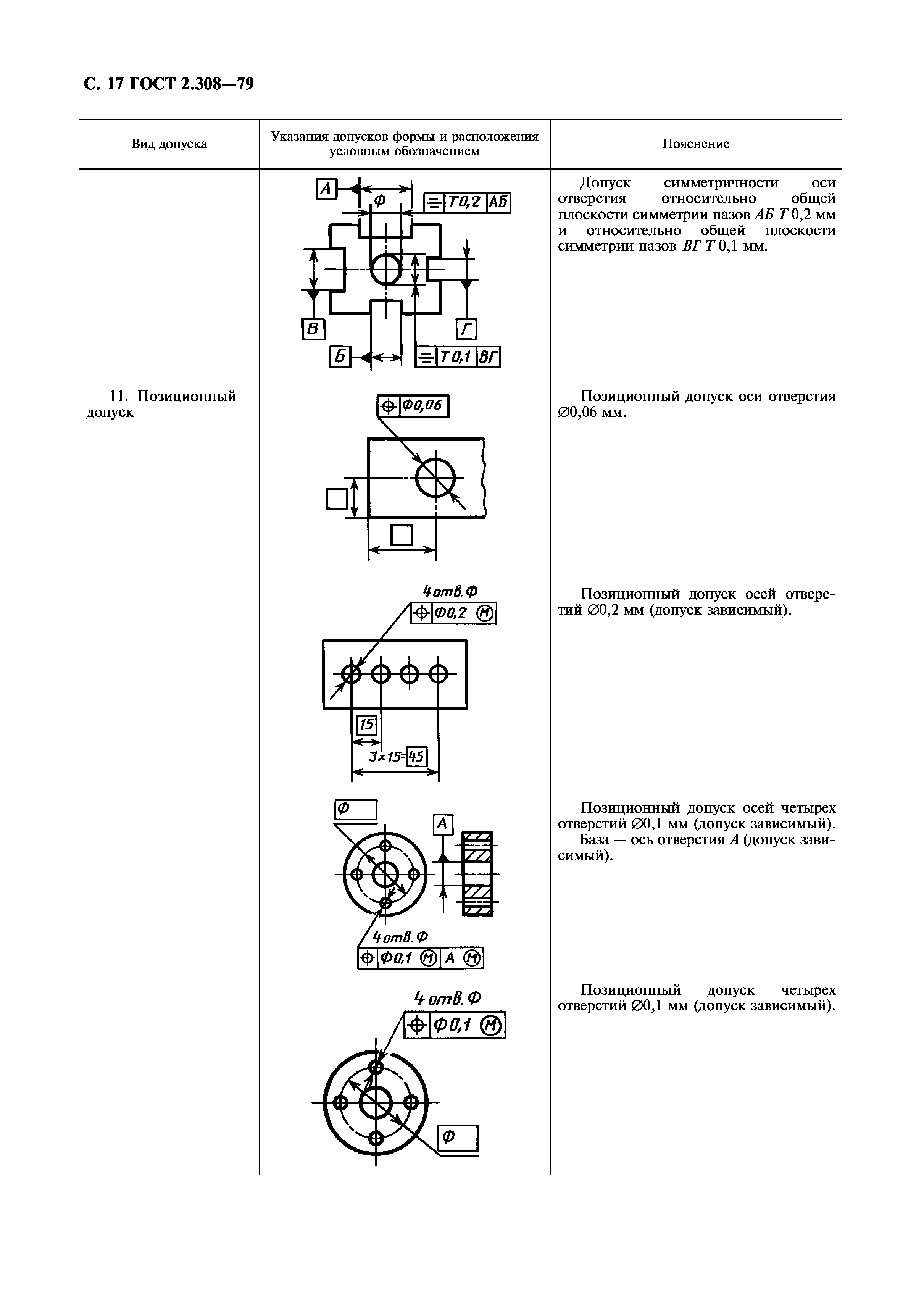

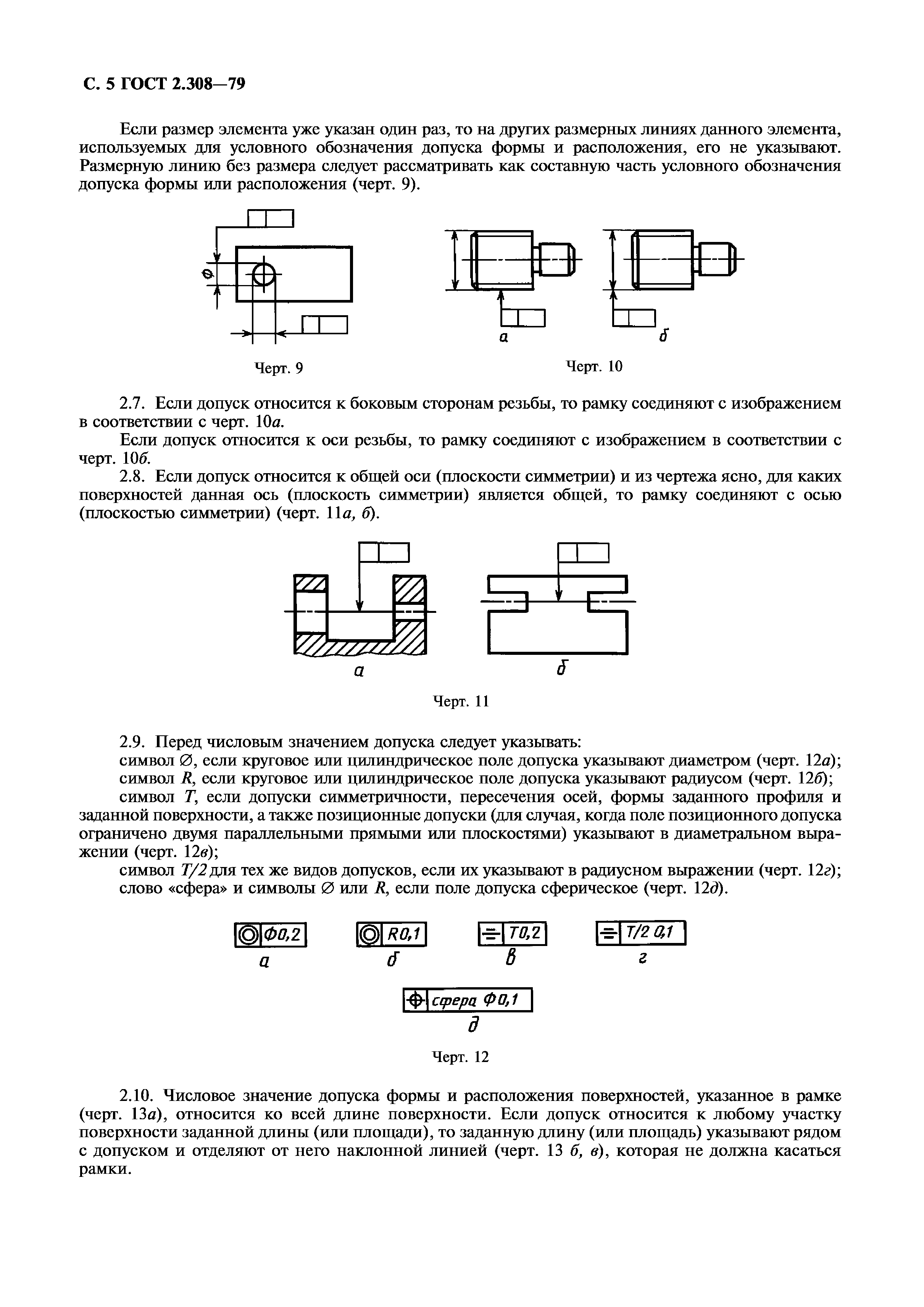

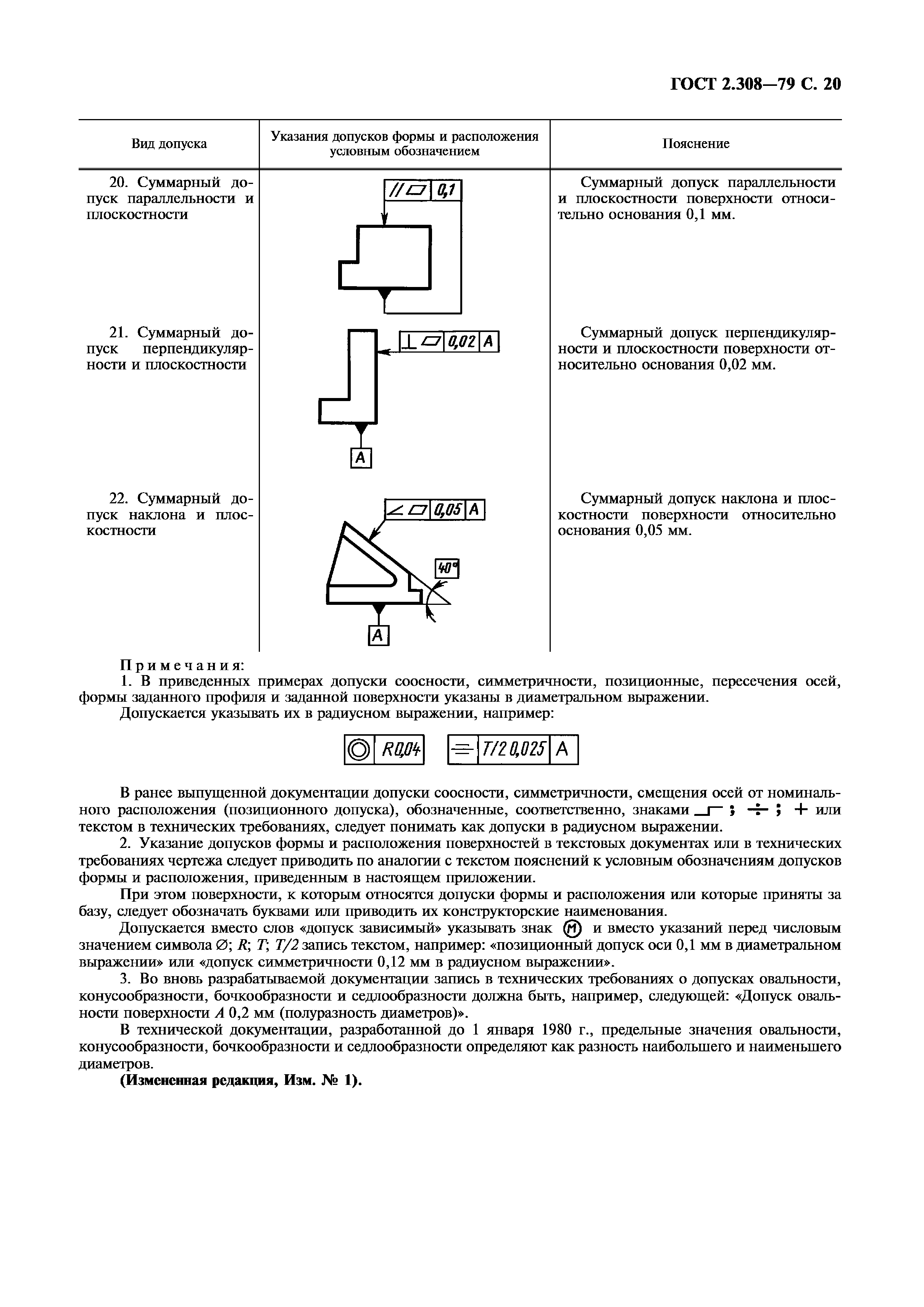

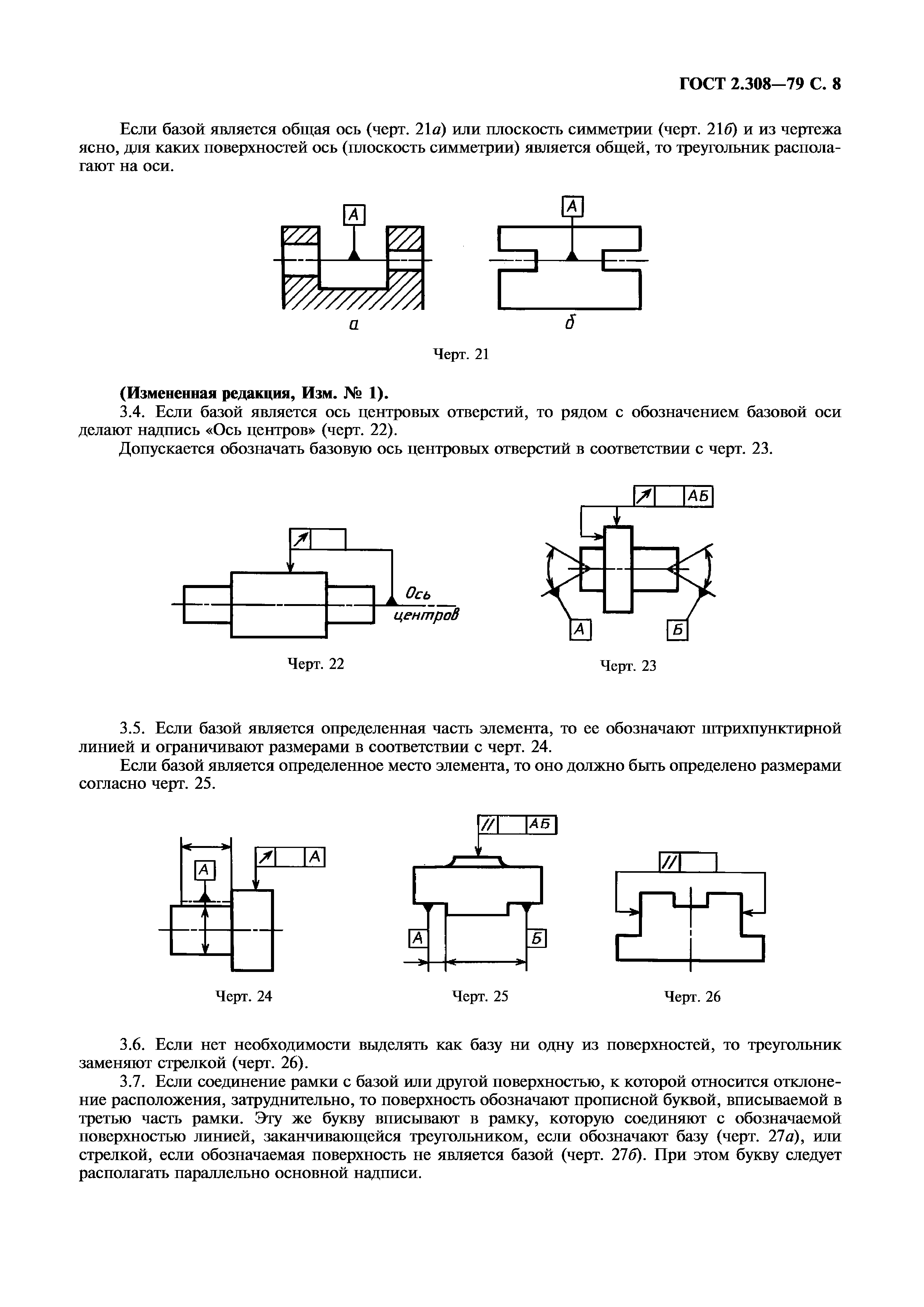

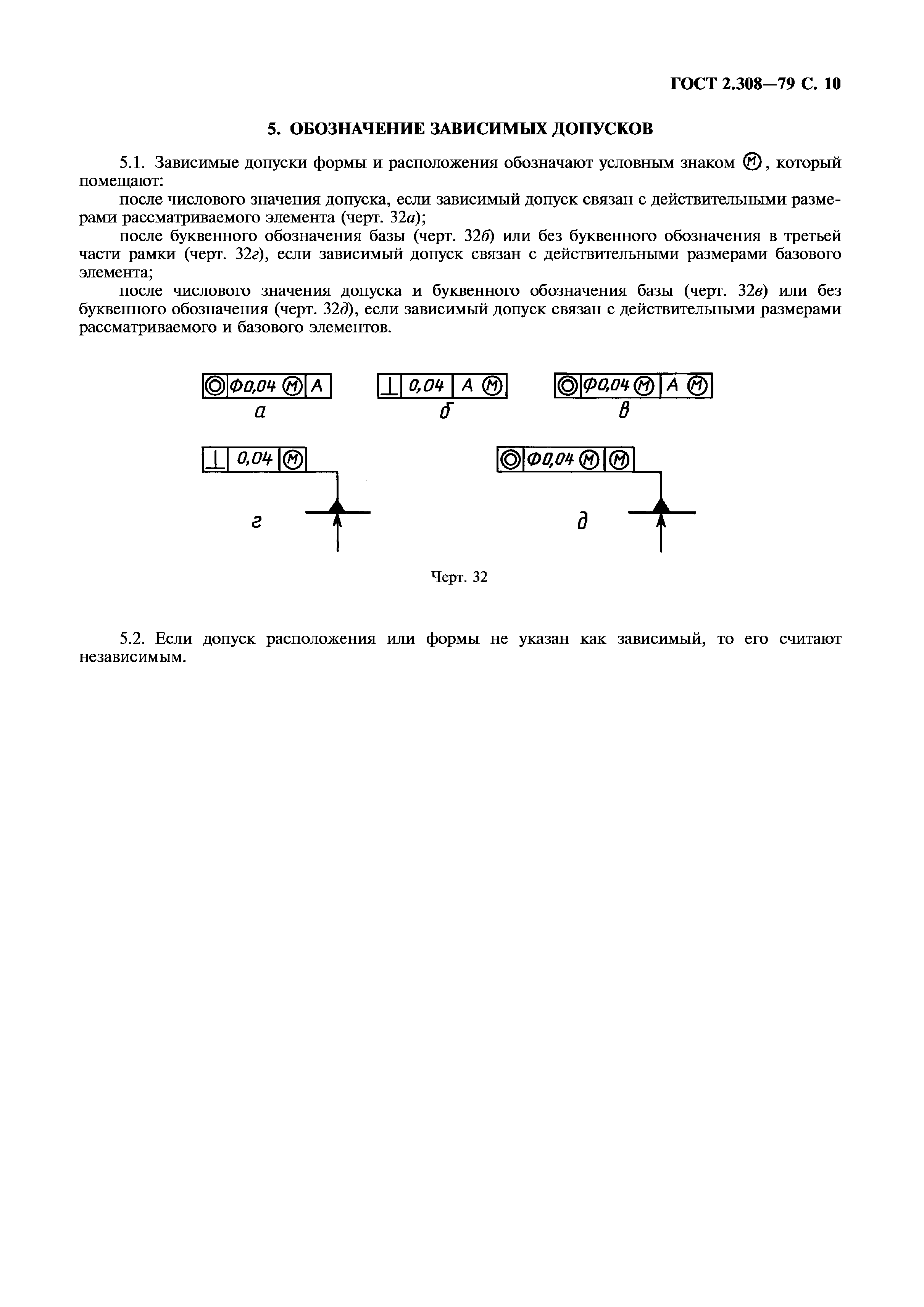

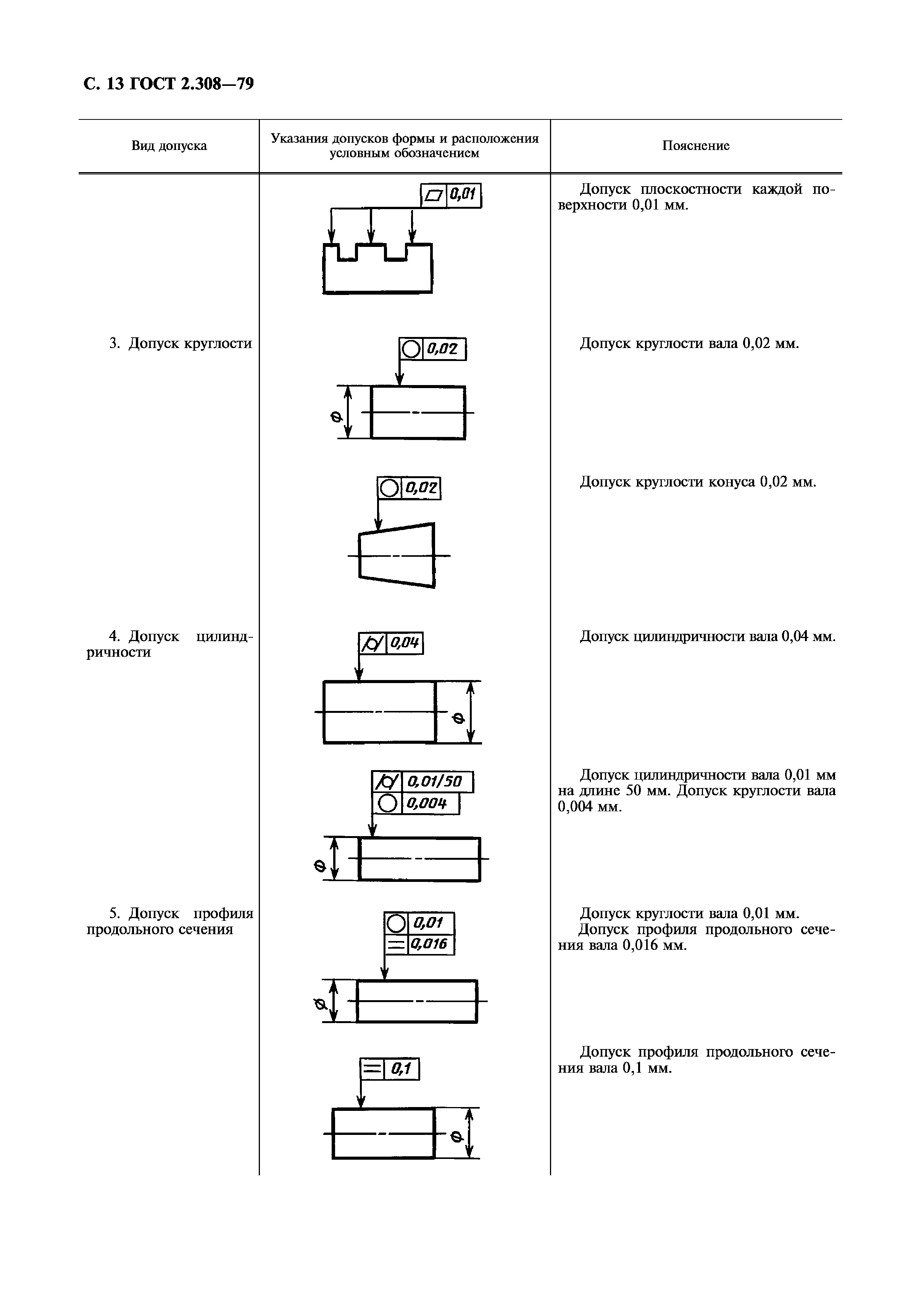

Оглавление:	1 Общие требования 2 Нанесение обозначений допусков 3 Обозначение баз 4 Указания номинального расположения 5 Обозначение зависимых допусков Приложение 1 (обязательное) Форма и размеры знаков Приложение 2 (справочное) Примеры указания на чертежах допусков формы и расположения поверхностей
Разработан:	Госстандарт СССР
Утверждён:	04.01.1979 Госстандарт СССР (USSR Gosstandart 31)
Издан:	Издательство стандартов (1979 г. ) ИПК Издательство стандартов (2001 г. ) ИПК Издательство стандартов (2000 г. ) Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 2.308-68 «Единая система конструкторской документации. Указание на чертежах предельных отклонений формы и расположения поверхностей»
Чем заменён:	ГОСТ 2.308-2011 «Единая система конструкторской документации. Указания допусков формы и расположения поверхностей»
Нормативные ссылки:	ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 25069-81 «Основные нормы взаимозаменяемости. Неуказанные допуски формы и расположения поверхностей» ГОСТ 30893.2-2002 «Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально»
