Скачать ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

Дата актуализации: 10.08.2017

ГОСТ 2.306-68

Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

Обозначение:	ГОСТ 2.306-68
Обозначение англ:	GOST 2.306-68
Статус:	действует
Название рус.:	Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
Название англ.:	Unified system for design documentation. Graphical designations of materials and rules for their representation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1971

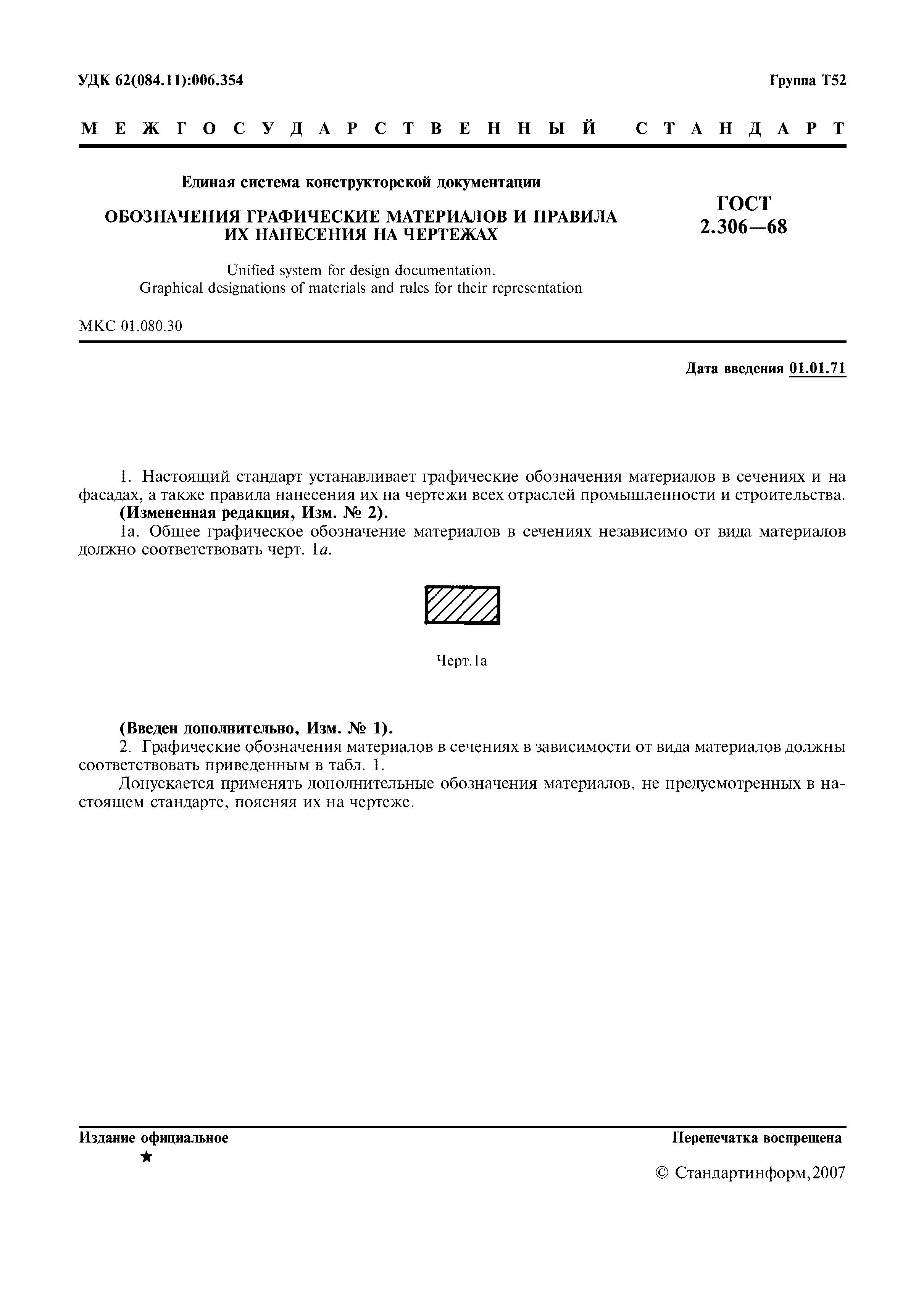

Область применения:	Стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

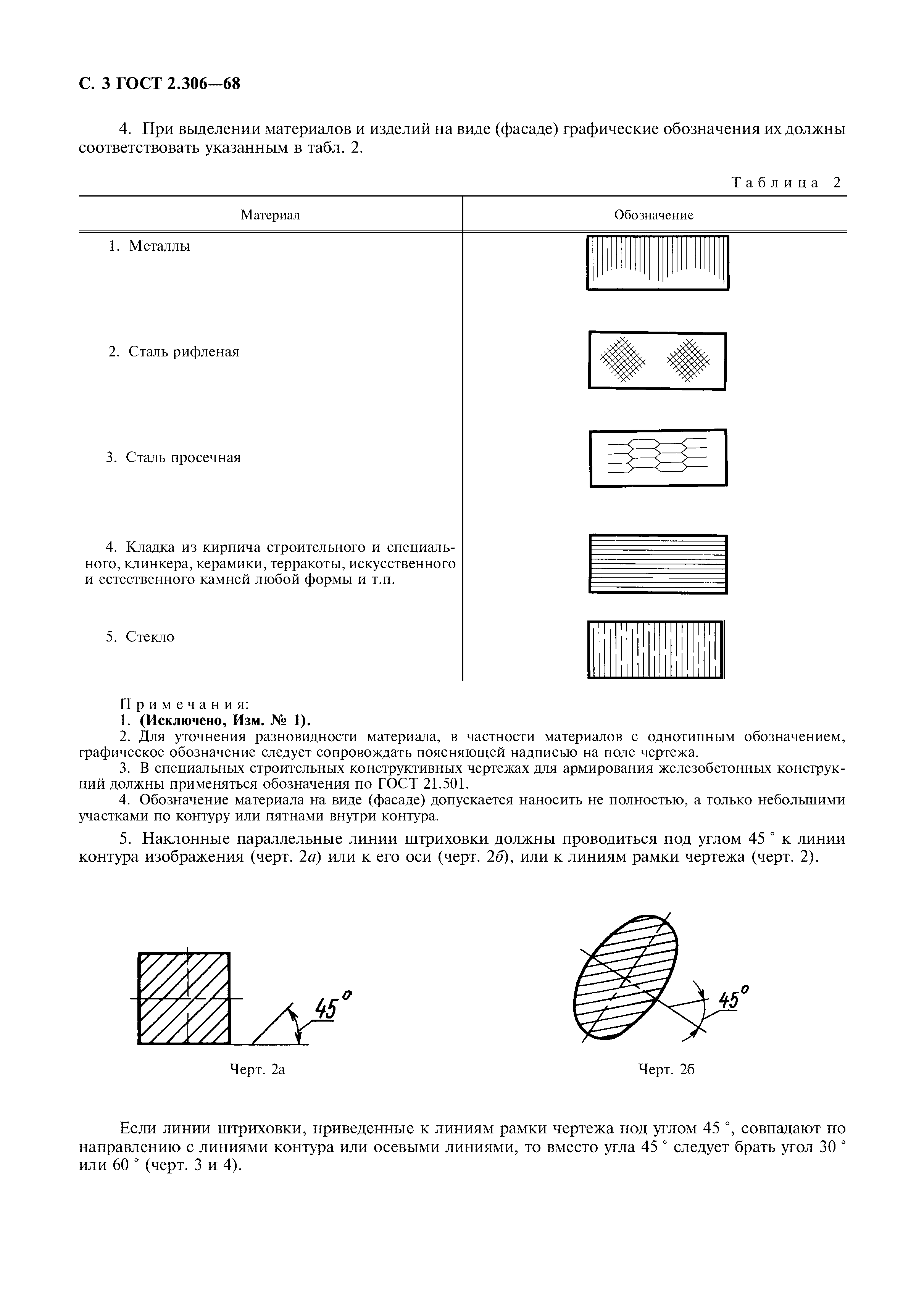

Оглавление:	Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах Таблица 1 Таблица 2

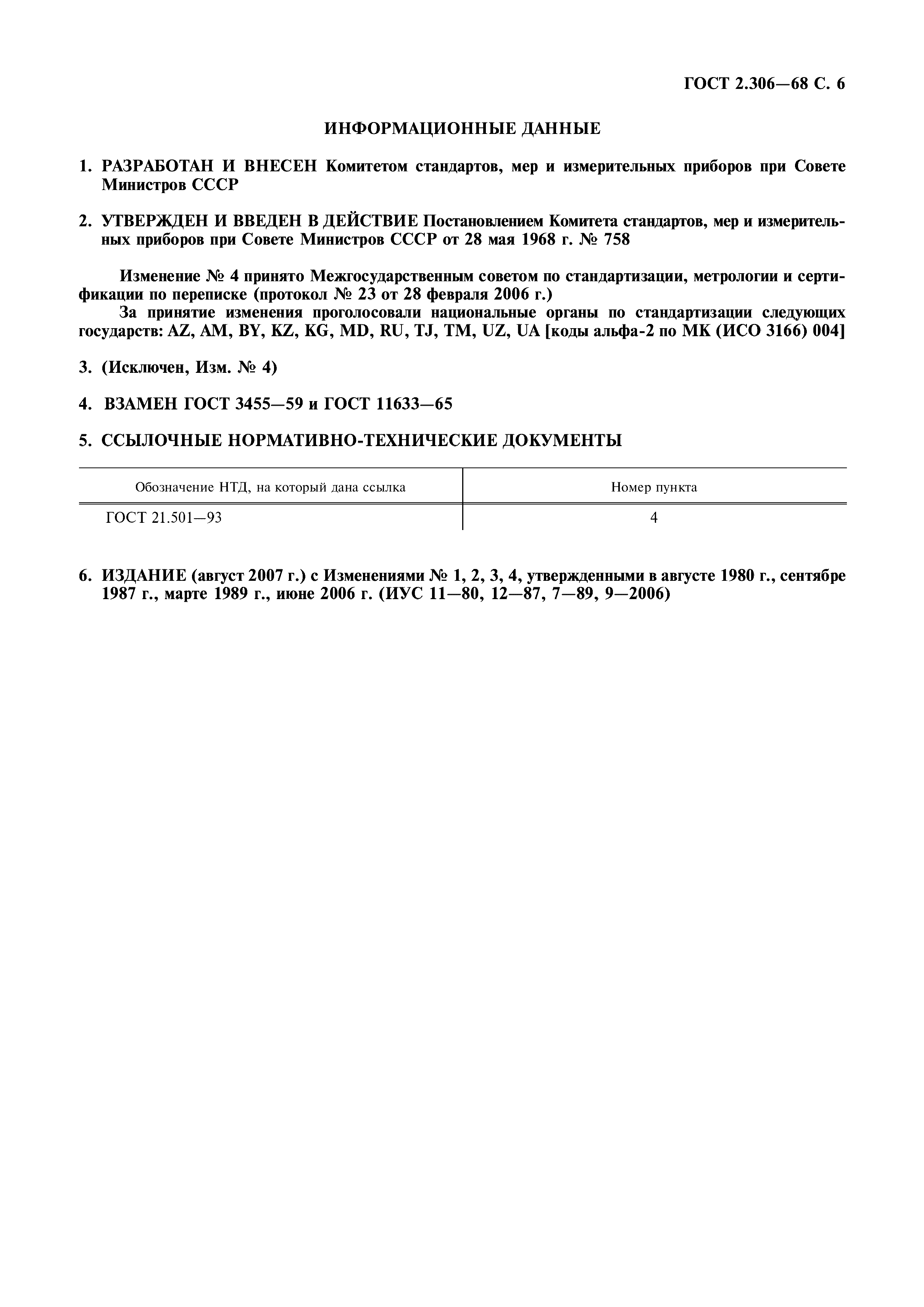

Разработан:	Госстандарт СССР
Утверждён:	01.12.1967 Госстандарт СССР (USSR Gosstandart )
Издан:	ИПК Издательство стандартов (2000 г. ) ИПК Издательство стандартов (2004 г. ) Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	№ 4 от 01.09.2006 (ИУС 9-2006)
Заменяет собой:	ГОСТ 11633-65 «Чертежи строительные. Условные графические обозначения строительных материалов» ГОСТ 3455-59 «Чертежи в машиностроении. Штриховки в разрезах и сечениях»
Нормативные ссылки:	ГОСТ 21.501-93 «Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей»

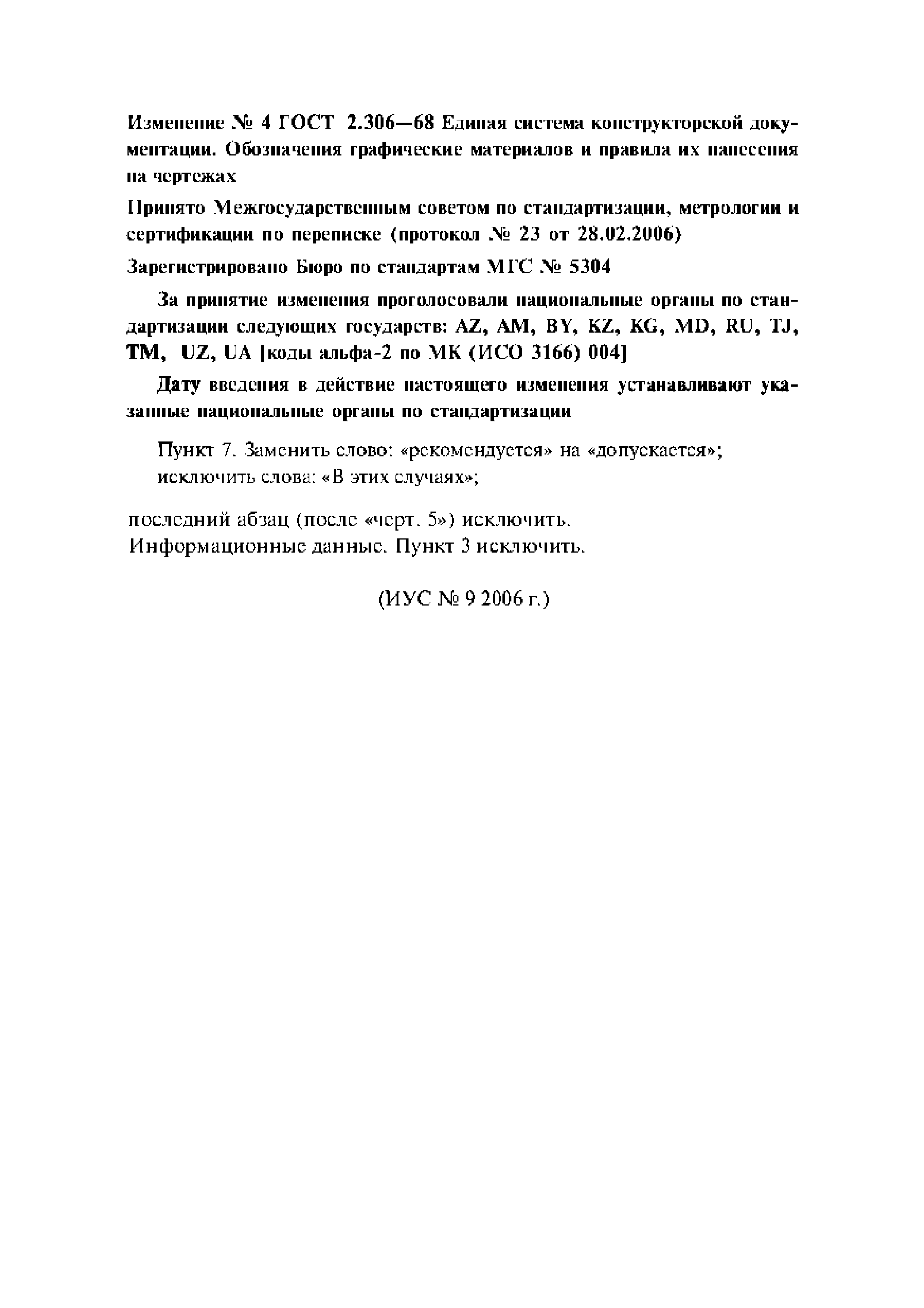

Текстовое изменение № 4 от 01.09.2006
