Скачать ГОСТ 6855-88 Деревообрабатывающее оборудование. Станки шипорезные рамные. Основные параметры. Нормы точности. Терминология

Дата актуализации: 10.08.2017

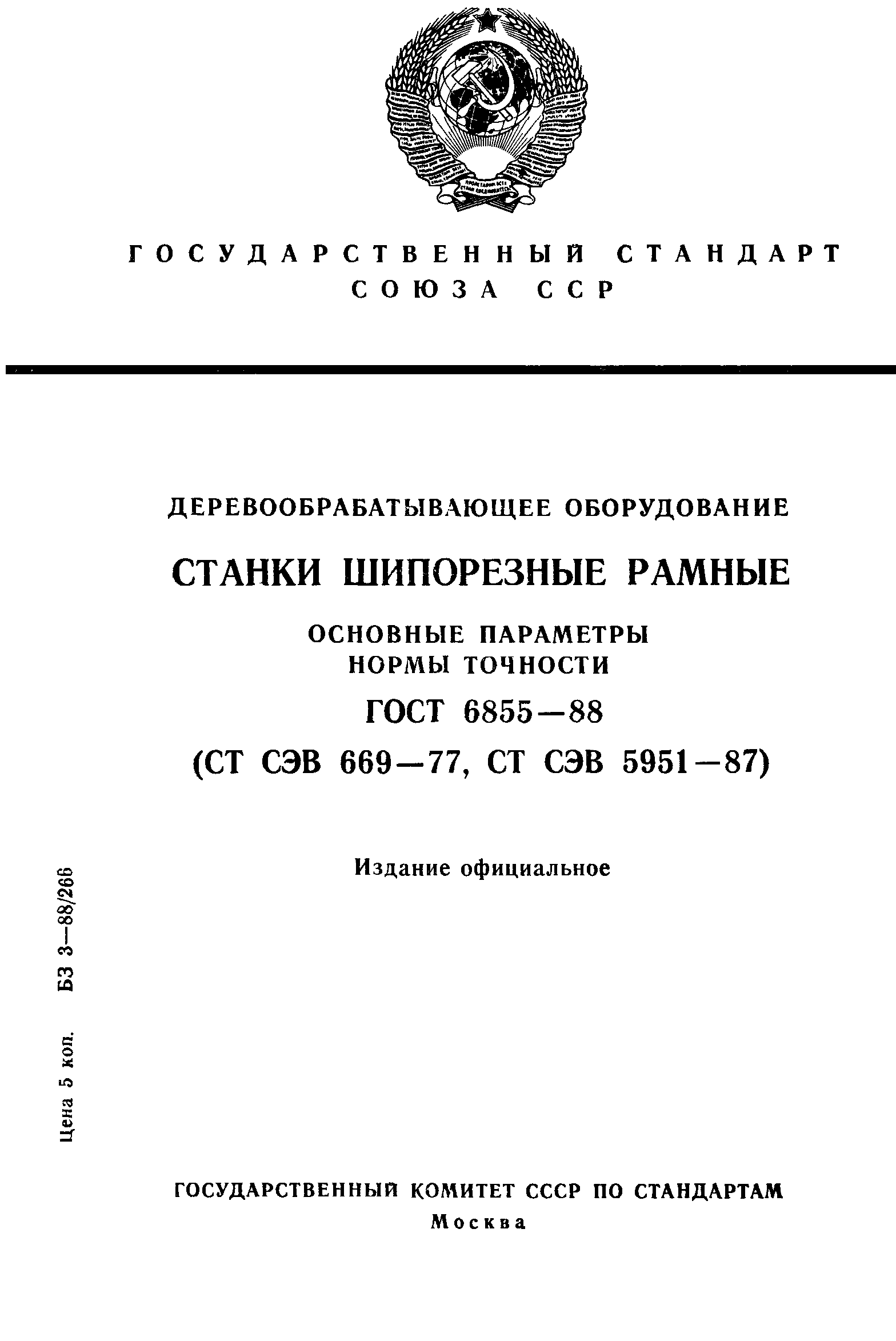

ГОСТ 6855-88

Деревообрабатывающее оборудование. Станки шипорезные рамные. Основные параметры. Нормы точности. Терминология

Обозначение: ГОСТ 6855-88
Обозначение англ: GOST 6855-88
Статус:действует
Название рус.:Деревообрабатывающее оборудование. Станки шипорезные рамные. Основные параметры. Нормы точности. Терминология
Название англ.:Woodworking equipment. Frame tenoning machines. Basic parameters. Standards of accuracy. Terminology
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1989
Область применения:Стандарт распространяется на односторонние и двухсторонние шипорезные рамные станки с механизированной подачей, предназначенные для обрезки торцев брусковых деталей и фрезерования шипов проушин (шлицев), и устанавливает основные параметры станков и нормы их точности.

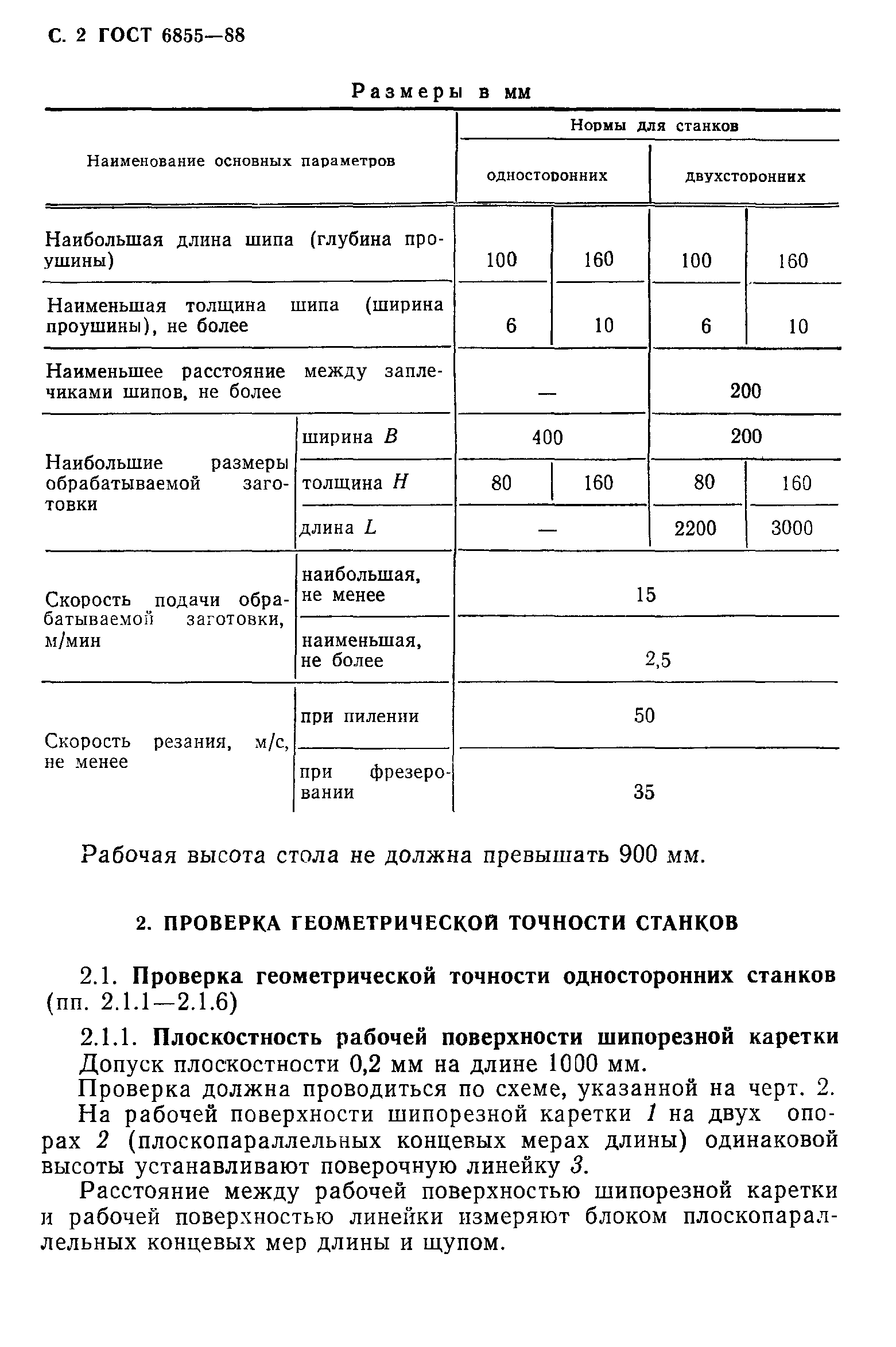

Оглавление:1 Основные параметры
2 Проверка геометрической точности станков
   2.1 Проверка геометрической точности односторонних станков
      2.1.1 Плоскостность рабочей поверхности шипорезной каретки

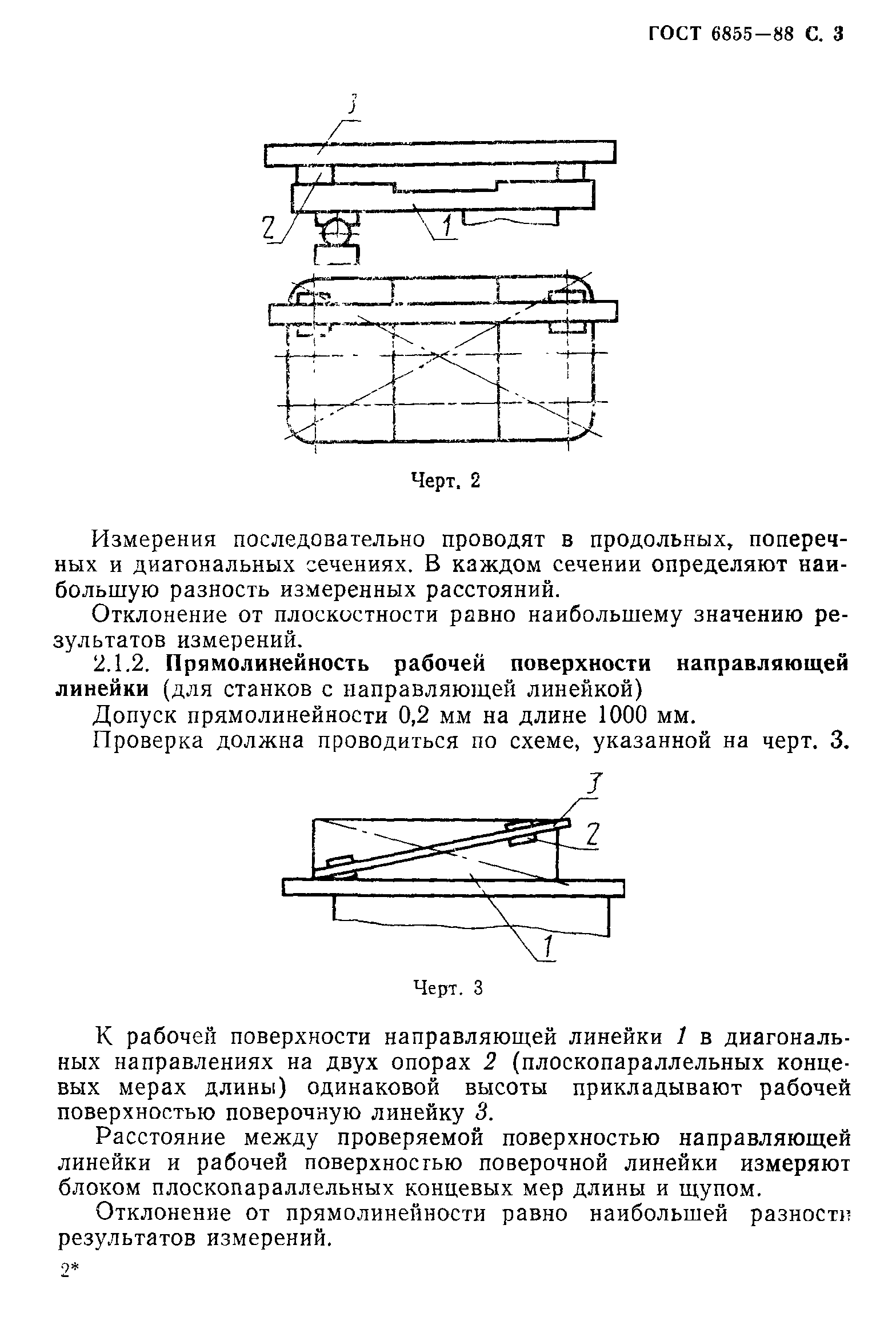

      2.1.2 Прямолинейность рабочей поверхности направляющей линейки

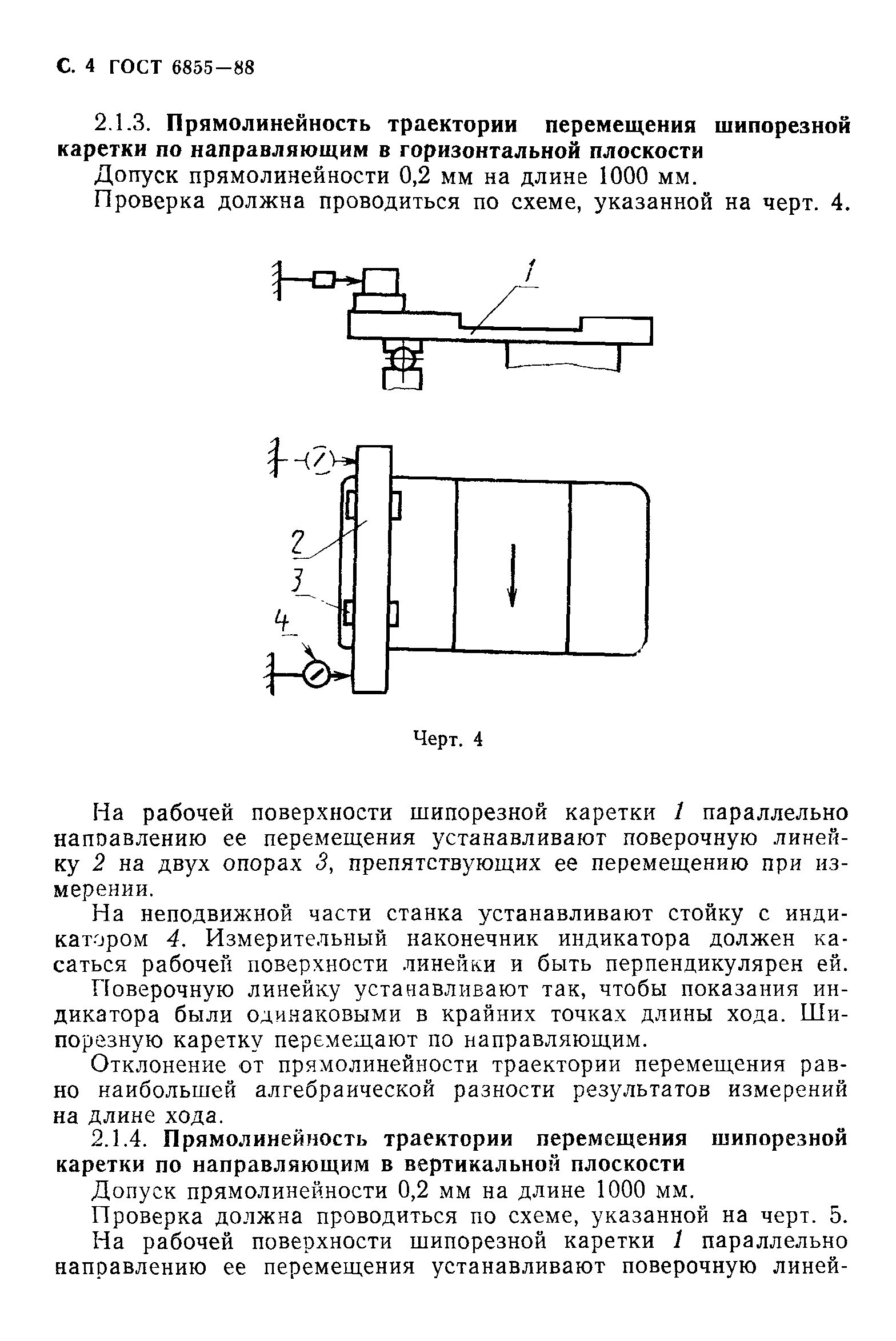

      2.1.3 Прямолинейность траектории перемещения шипорезной каретки по направляющим в горизонтальной плоскости
      2.1.4 Прямолинейность траектории перемещения шипорезной каретки по направляющим в вертикальной плоскости

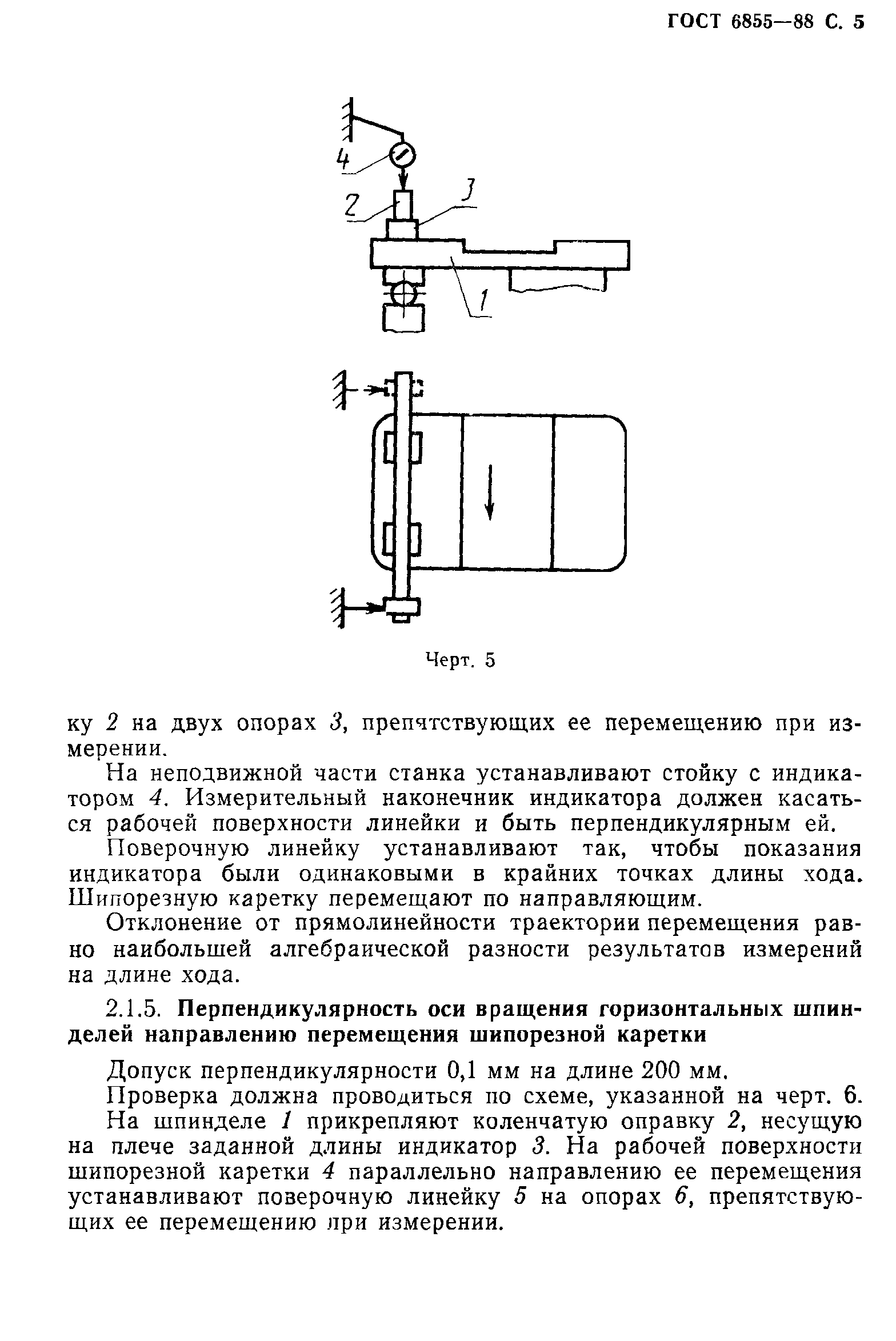

      2.1.5 Перпендикулярность оси вращения горизонтальных шпинделей направлению перемещения шипорезной каретки

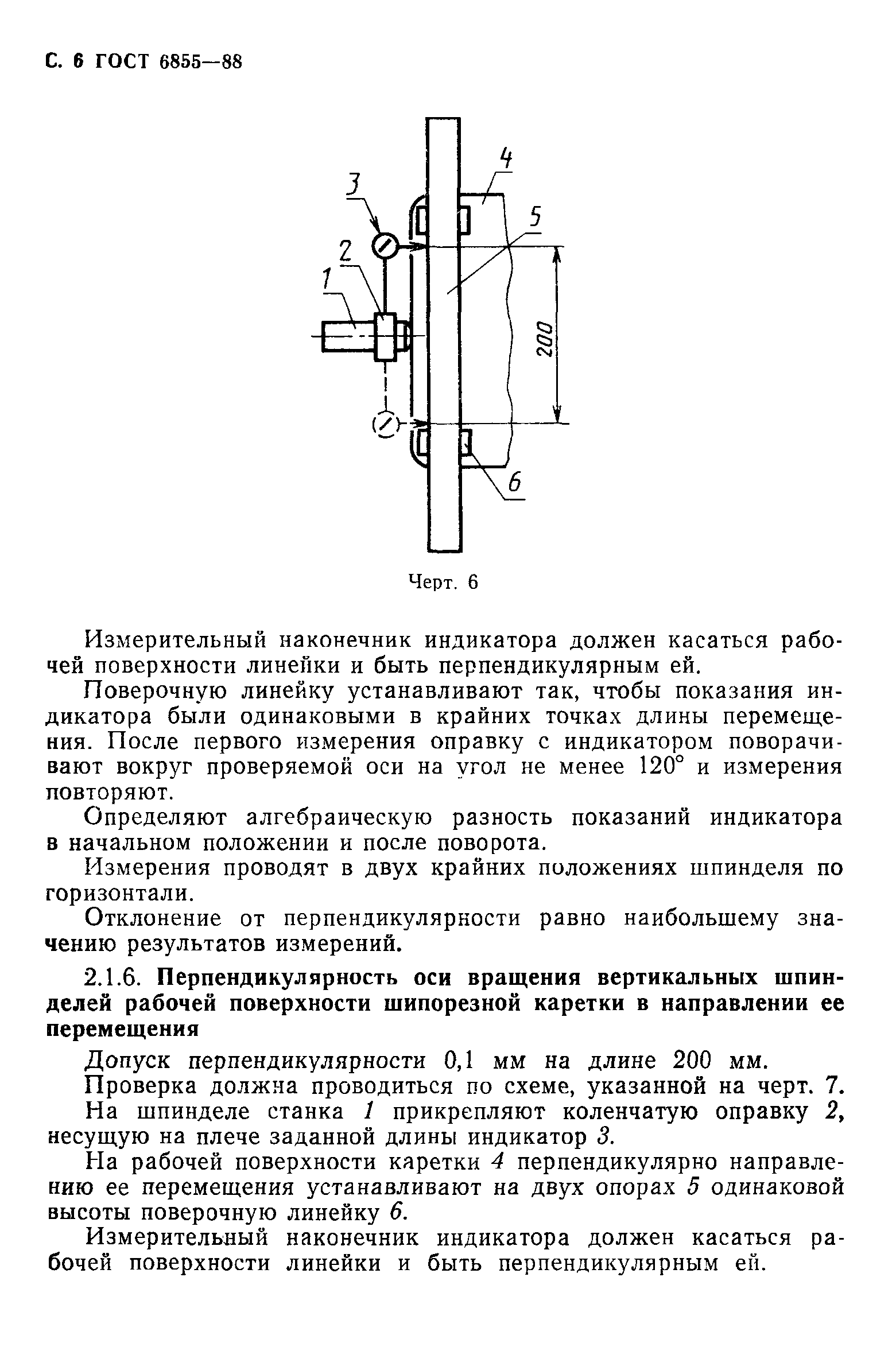

      2.1.6 Перпендикулярность оси вращения вертикальных шпинделей рабочей поверхности шипорезной каретки в направлении ее перемещения
   2.2 Проверка геометрической точности двухсторонних станков

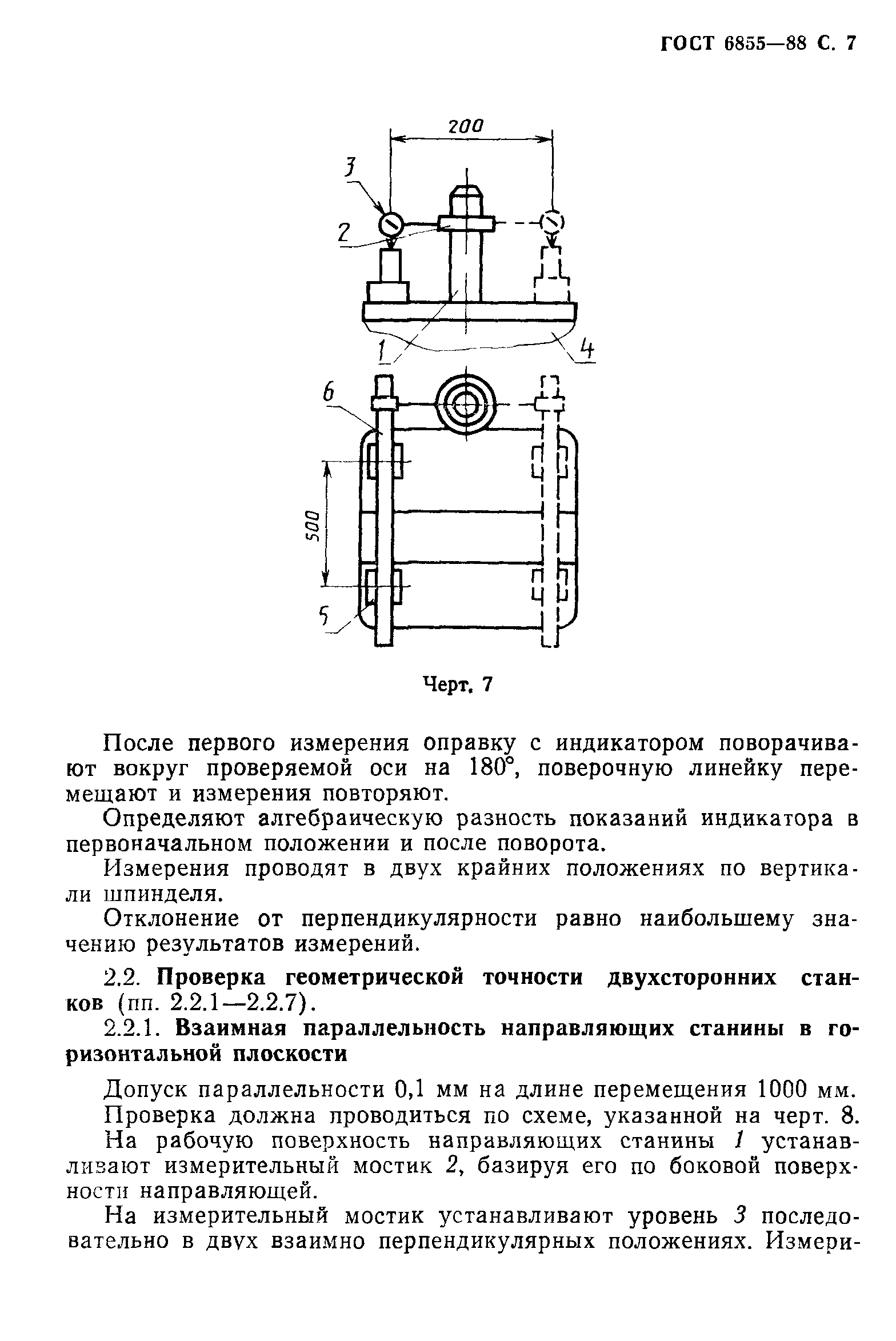

      2.2.1 Взаимная параллельность направляющих станины в горизонтальной плоскости

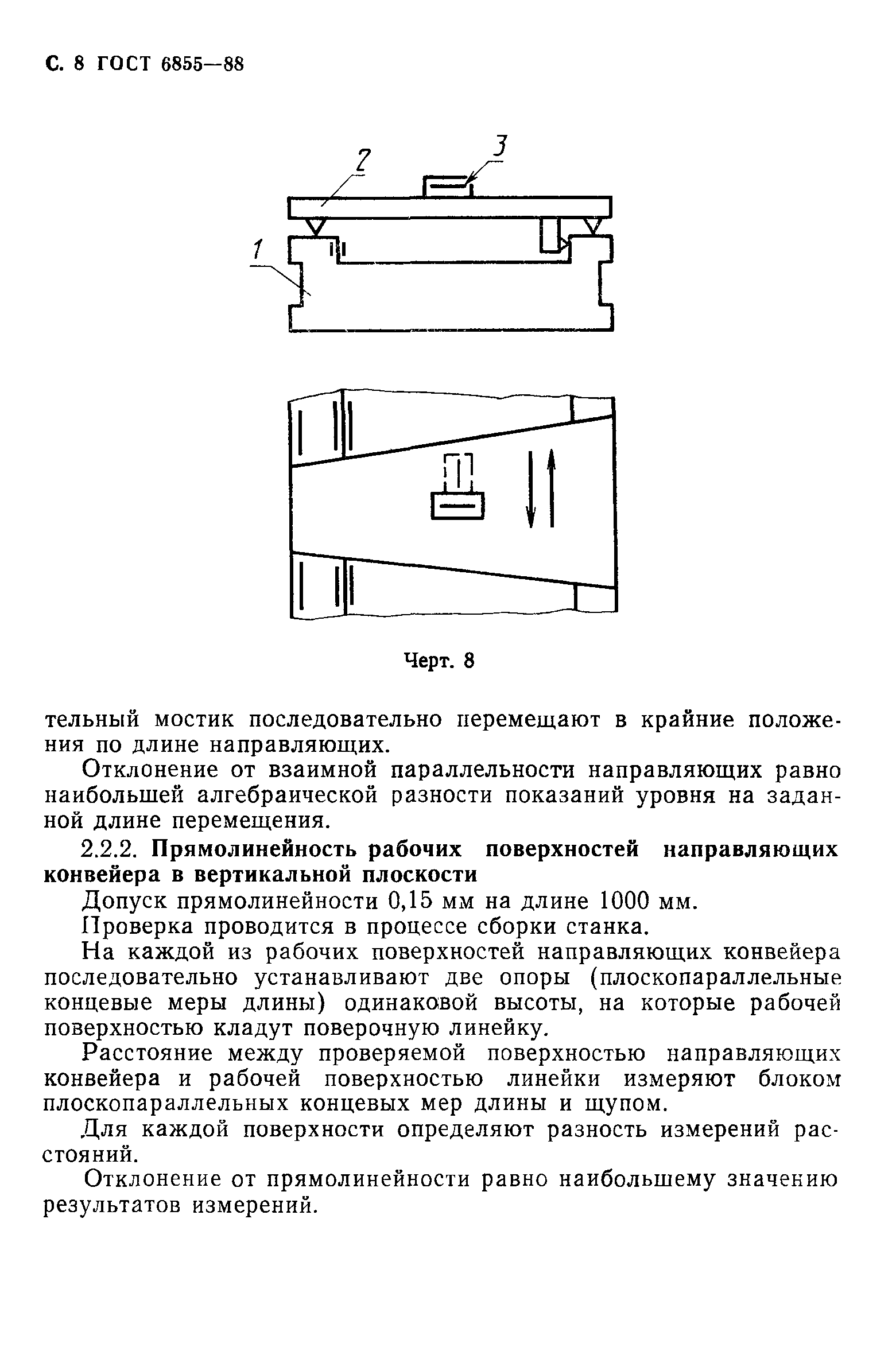

      2.2.2 Прямолинейность рабочих поверхностей направляющих конвейера в вертикальной плоскости

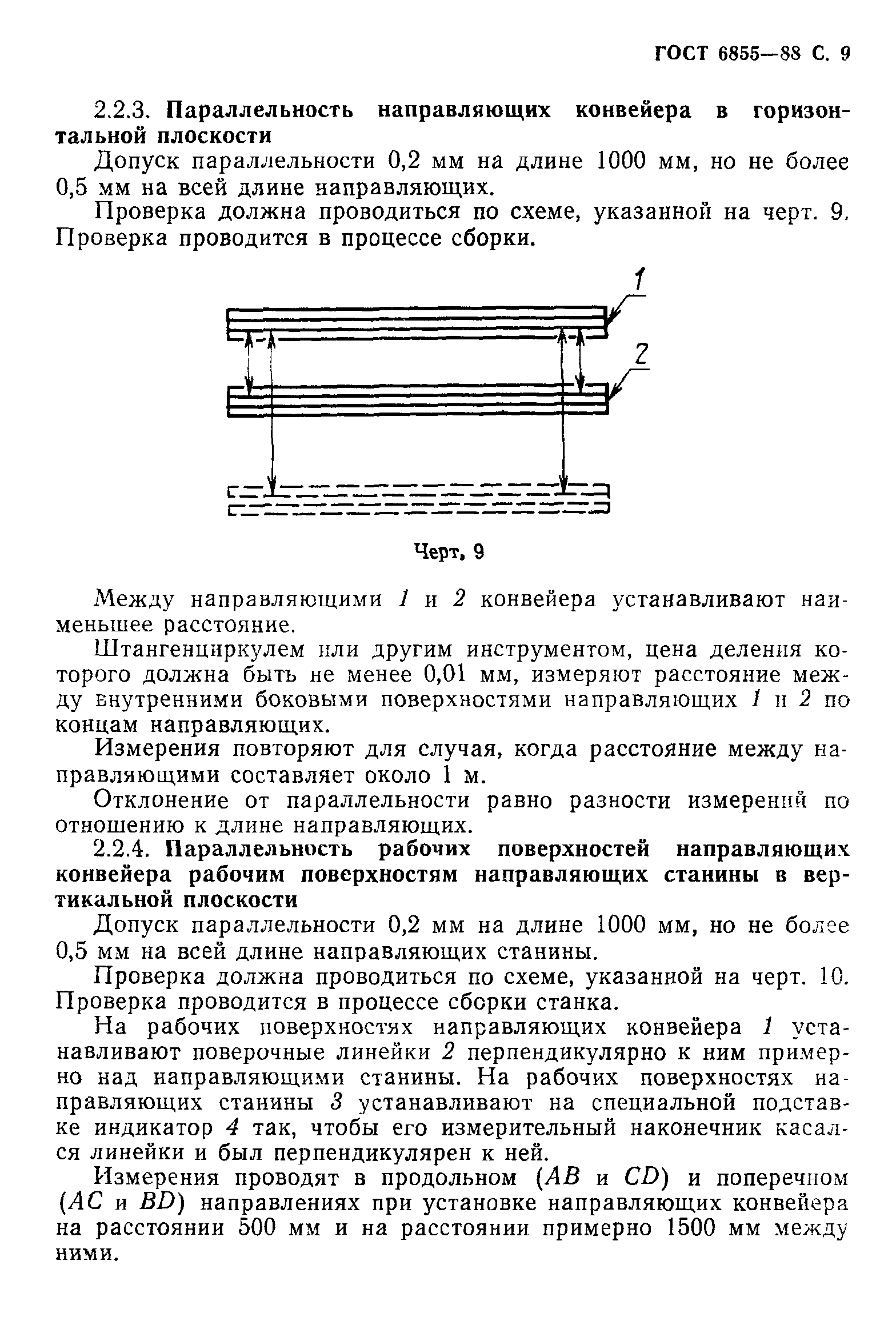

      2.2.3 Параллельность направляющих конвейера в горизонтальной плоскости
      2.2.4 Параллельность рабочих поверхностей направляющих конвейера рабочим поверхностям направляющих станины в вертикальной плоскости

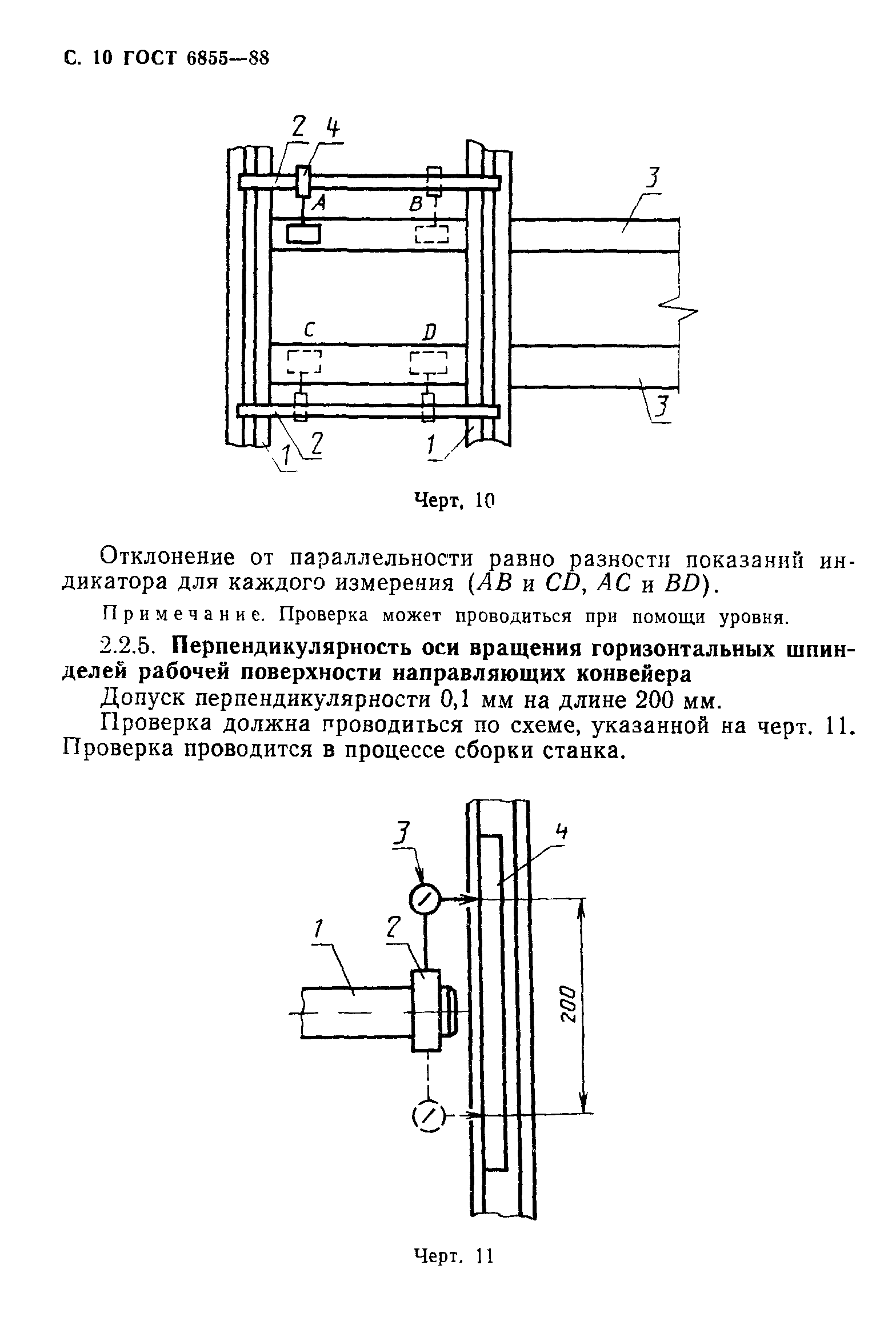

      2.2.5 Перпендикулярность оси вращения горизонтальных шпинделей рабочей поверхности направляющих конвейера

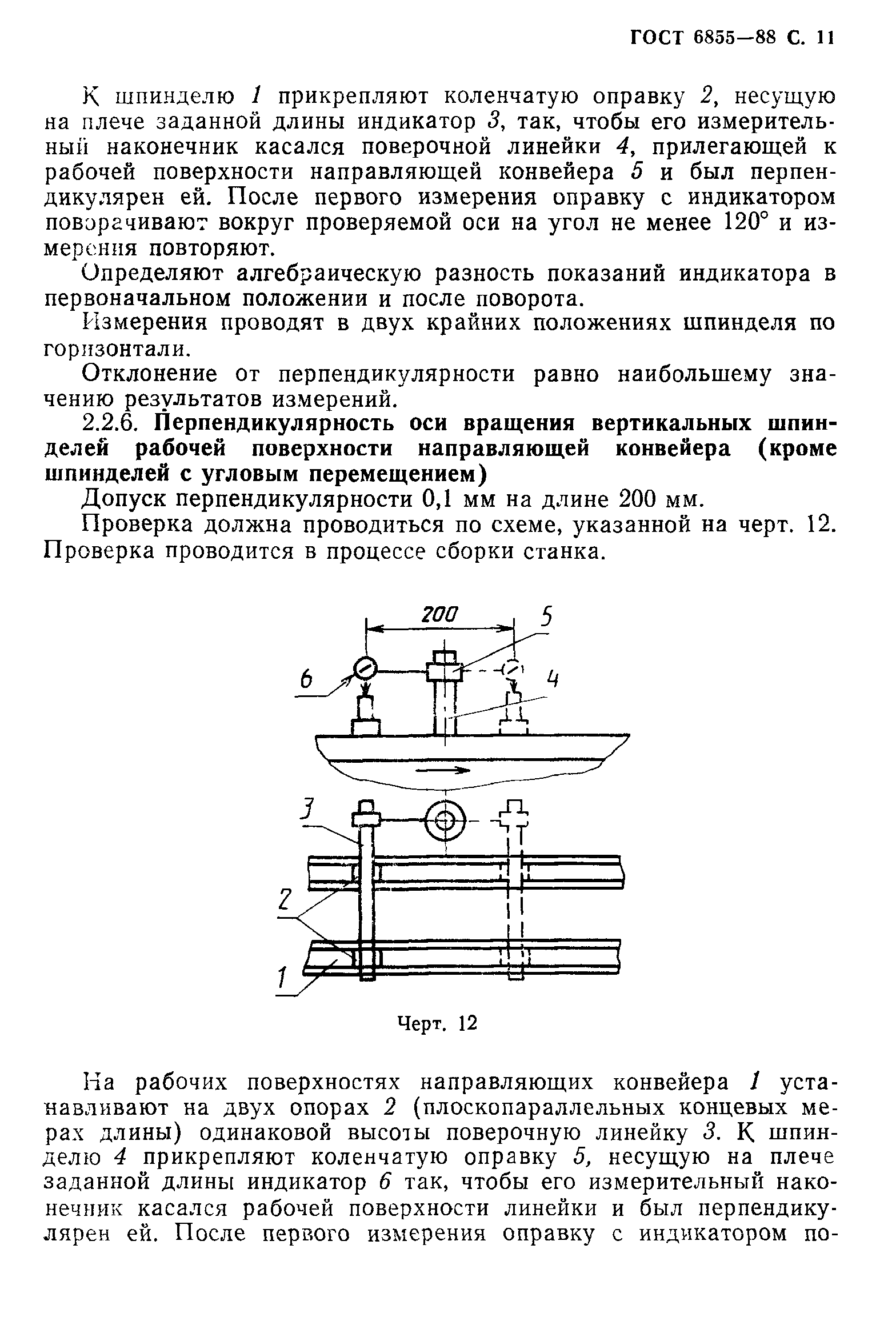

      2.2.6 Перпендикулярность оси вращения вертикальных шпинделей рабочей поверхности направляющей конвейера (кроме шпинделей с угловым перемещением)

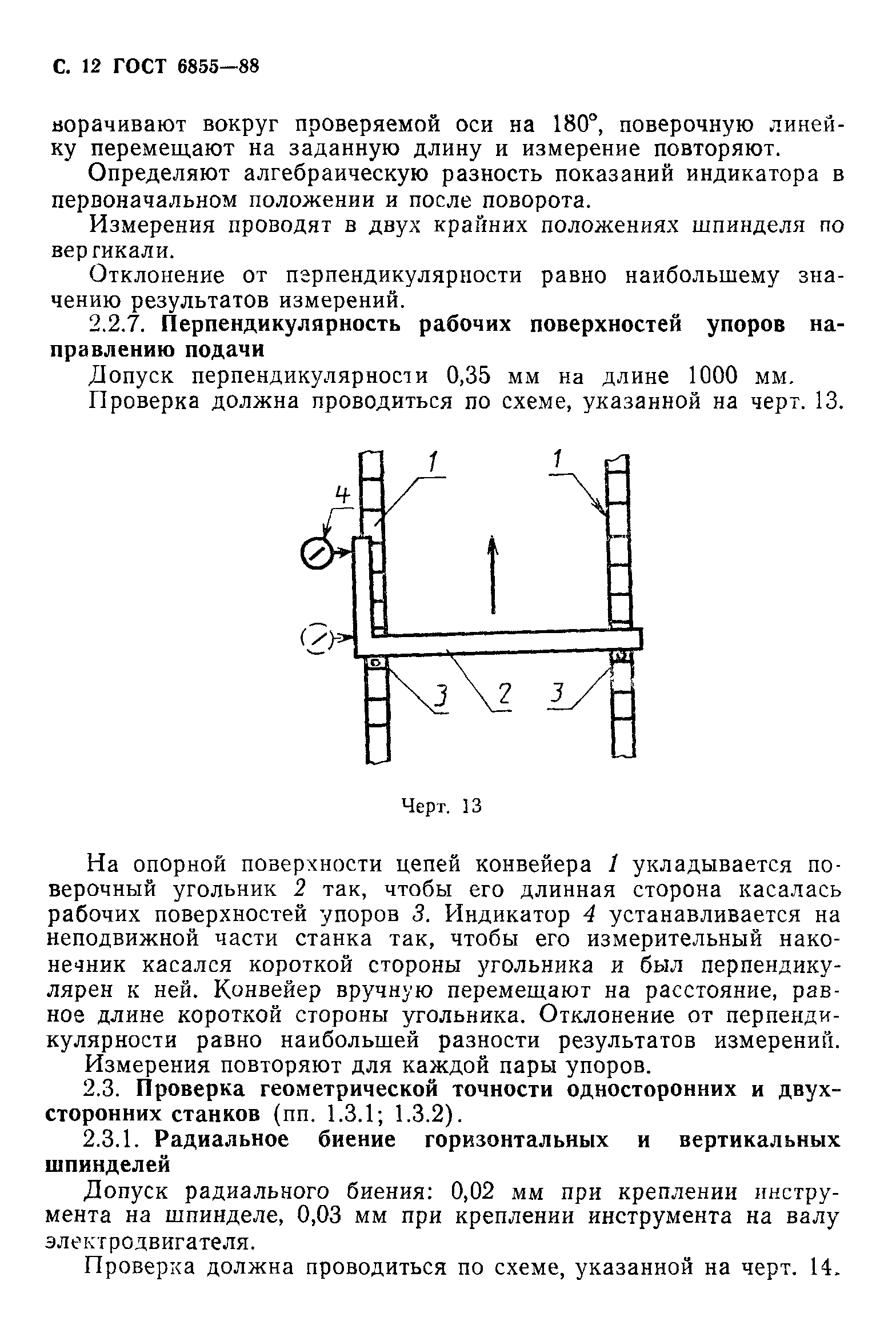

      2.2.7 Перпендикулярность рабочих поверхностей упоров направлению подачи
   2.3 Проверка геометрической точности односторонних и двухсторонних станков

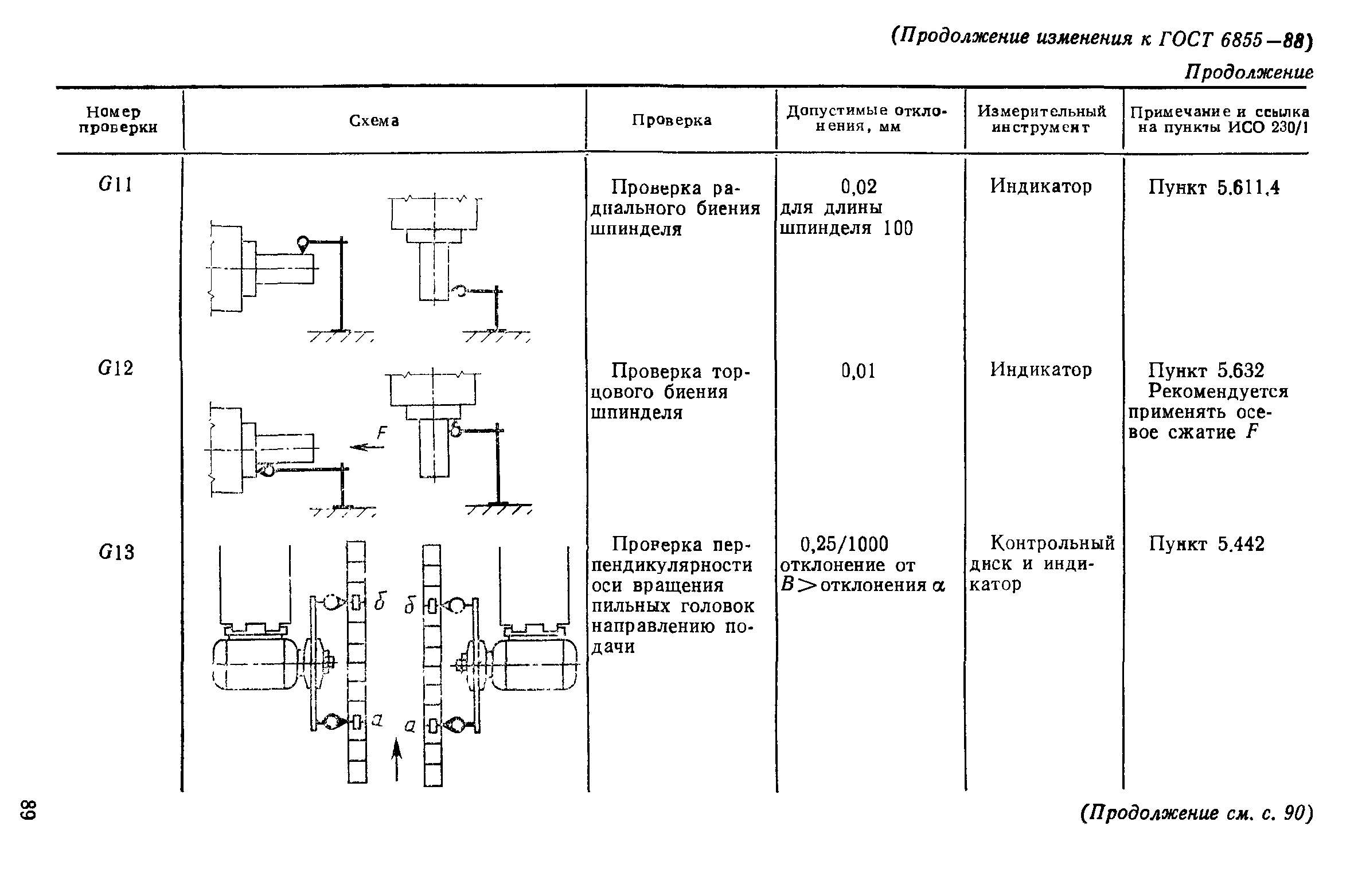

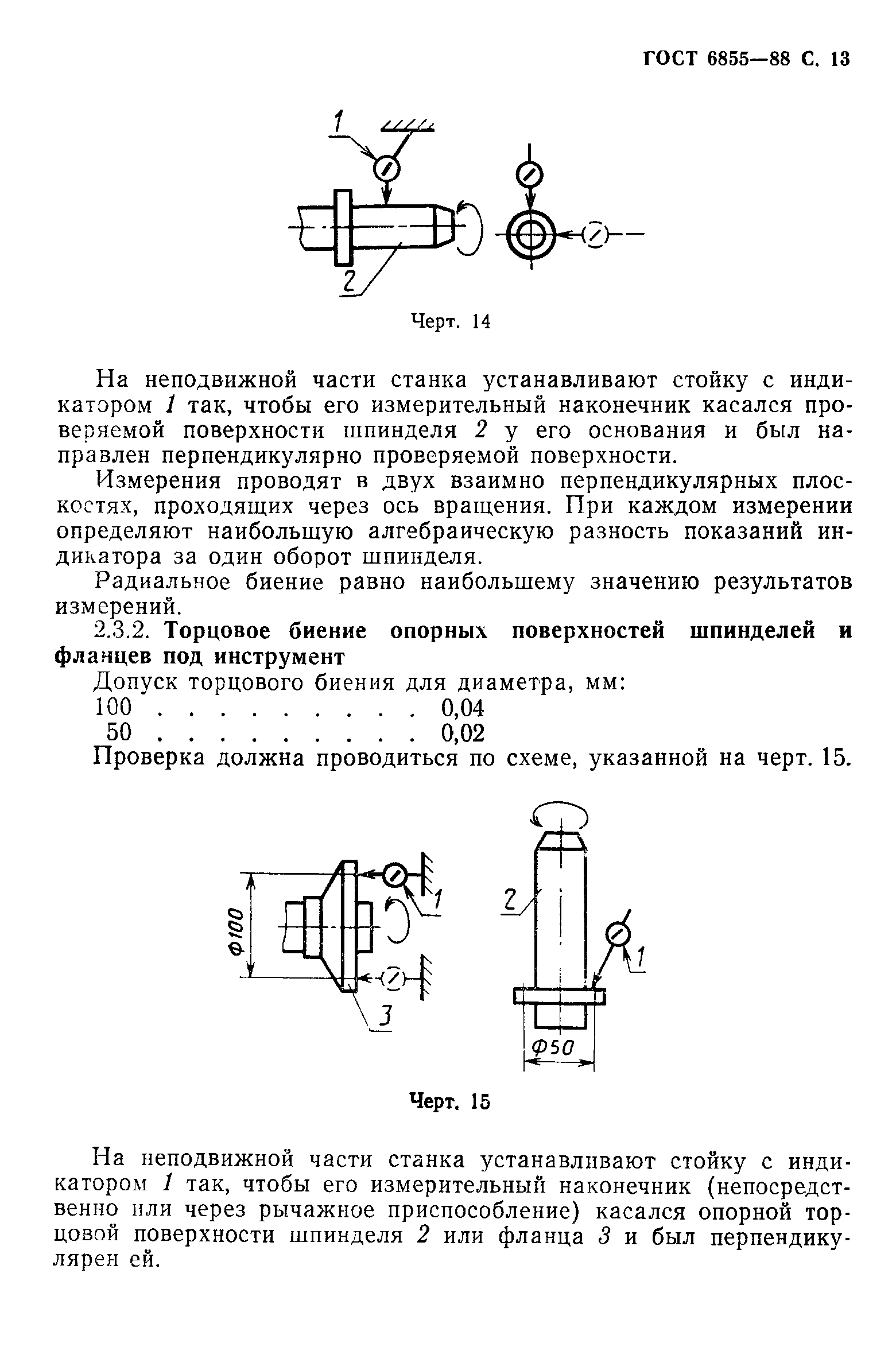

      2.3.1 Радиальное биение горизонтальных и вертикальных шпинделей
      2.3.2 Торцовое биение опорных поверхностей шпинделей и фланцев под инструмент

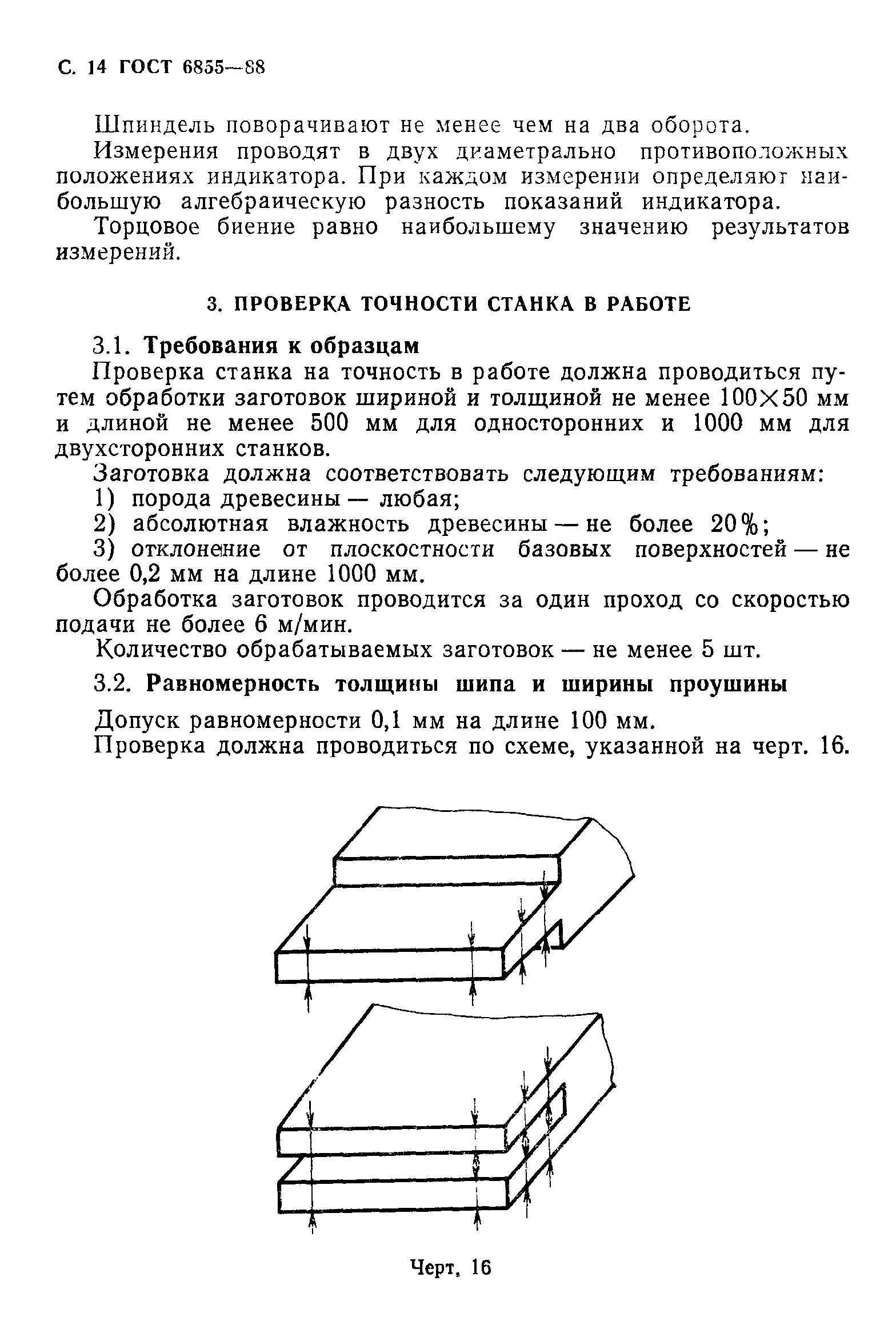

3 Проверка точности станка в работе
   3.1 Требования к образцам
   3.2 Равномерность толщины шипа и ширины проушины

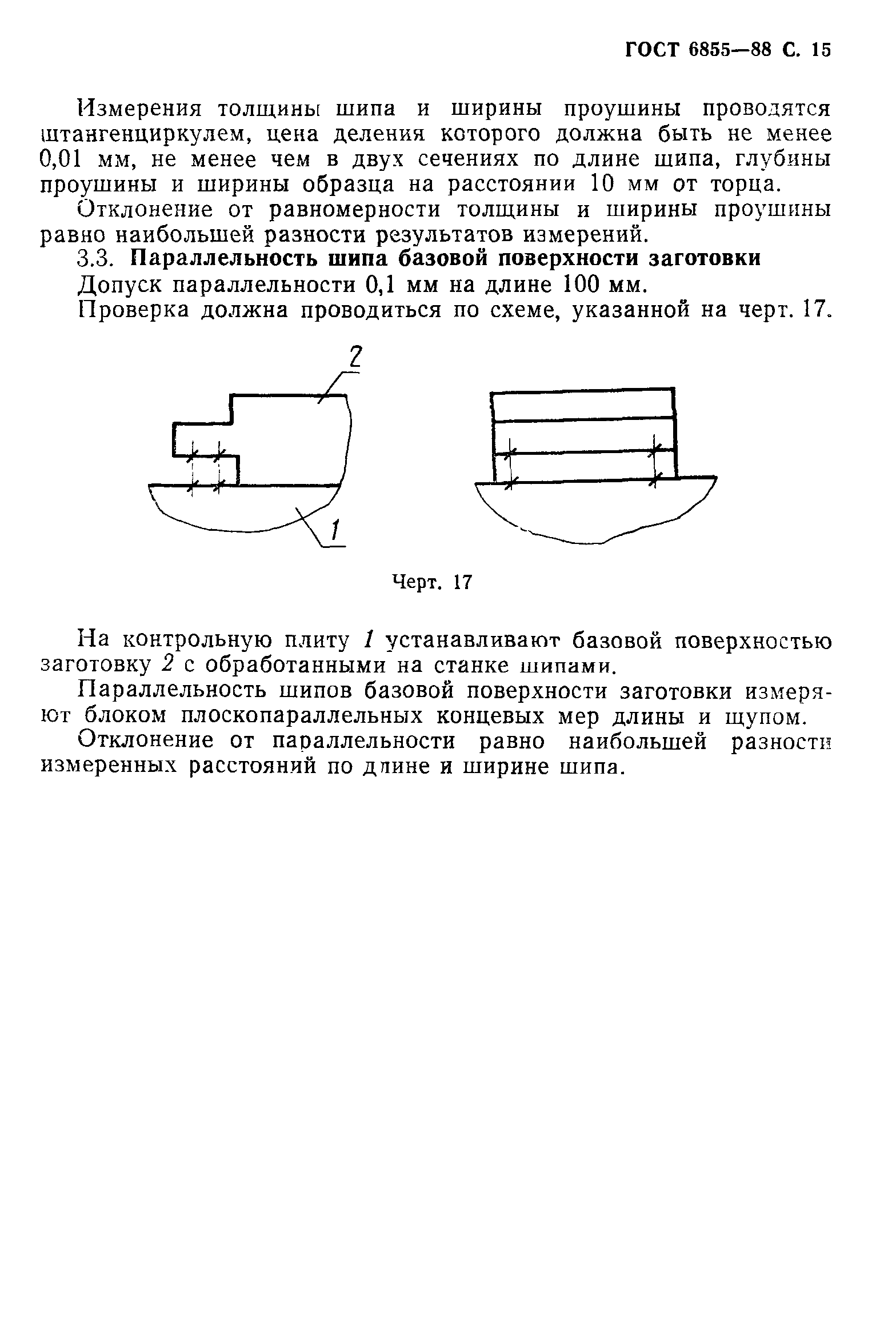

   3.3 Параллельность шипа базовой поверхности заготовки

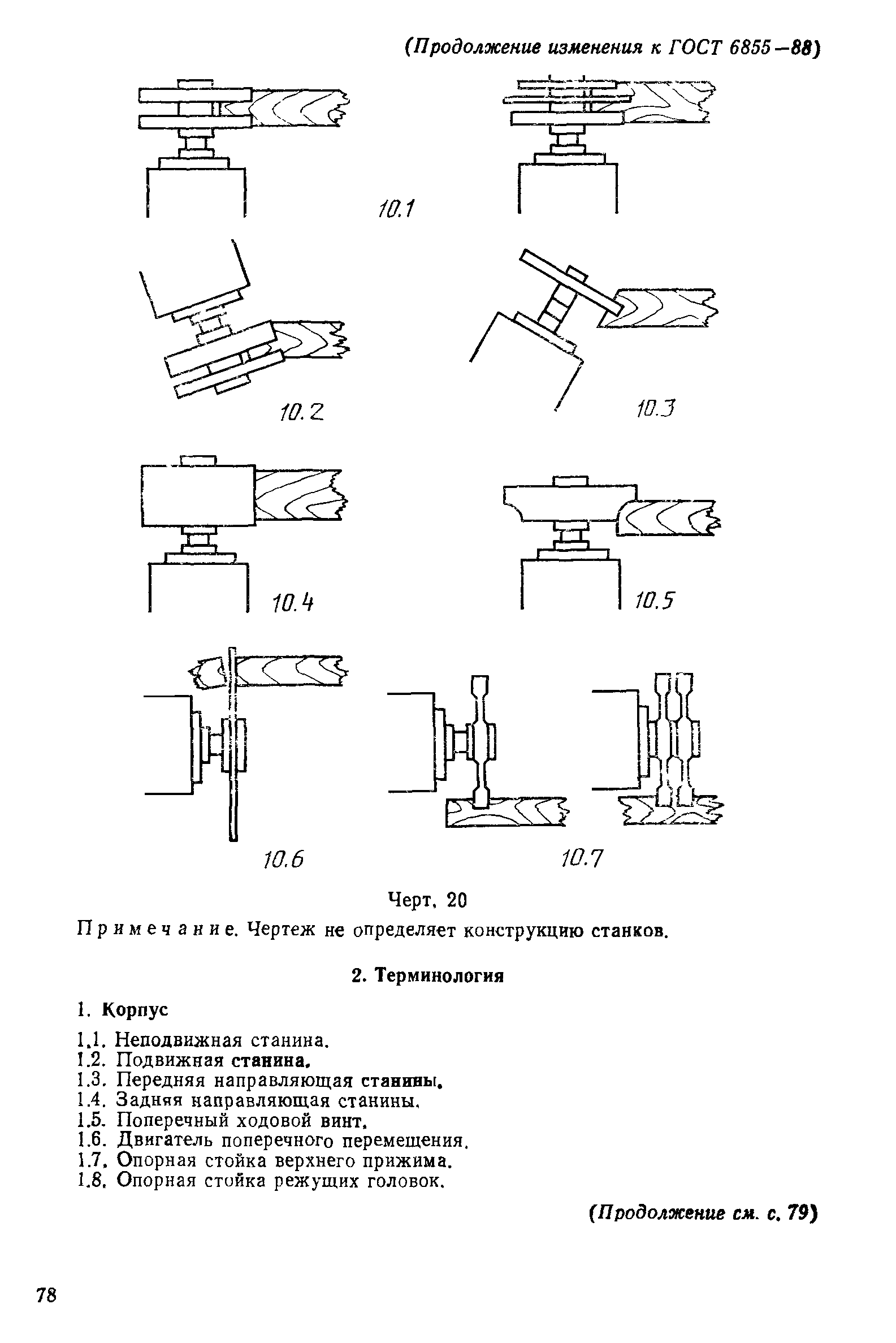

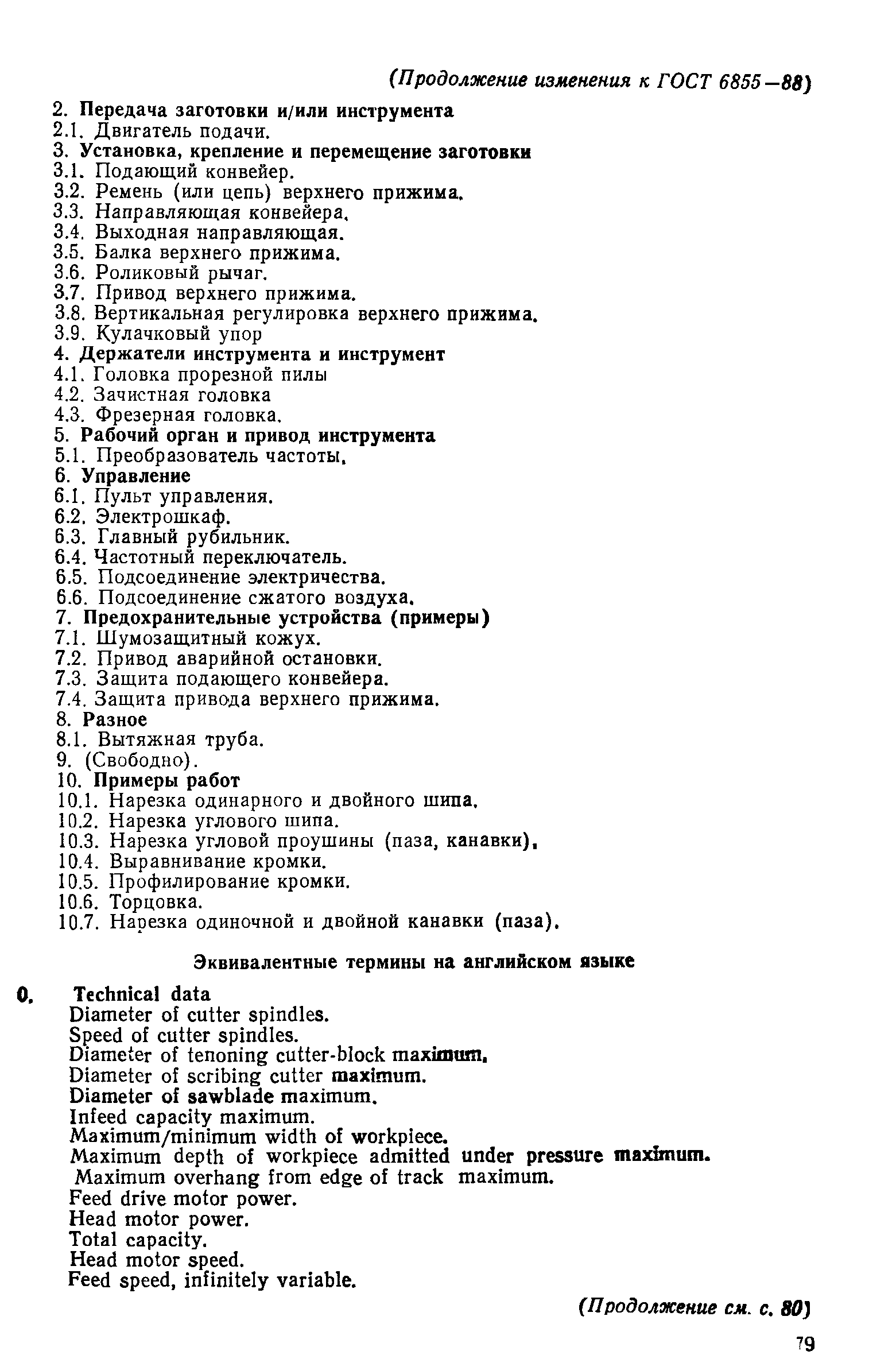

Приложение 1 ИСО 7988-88 "Деревообрабатывающие станки. Двусторонние шипорезные станки. Терминология и условия приемки"

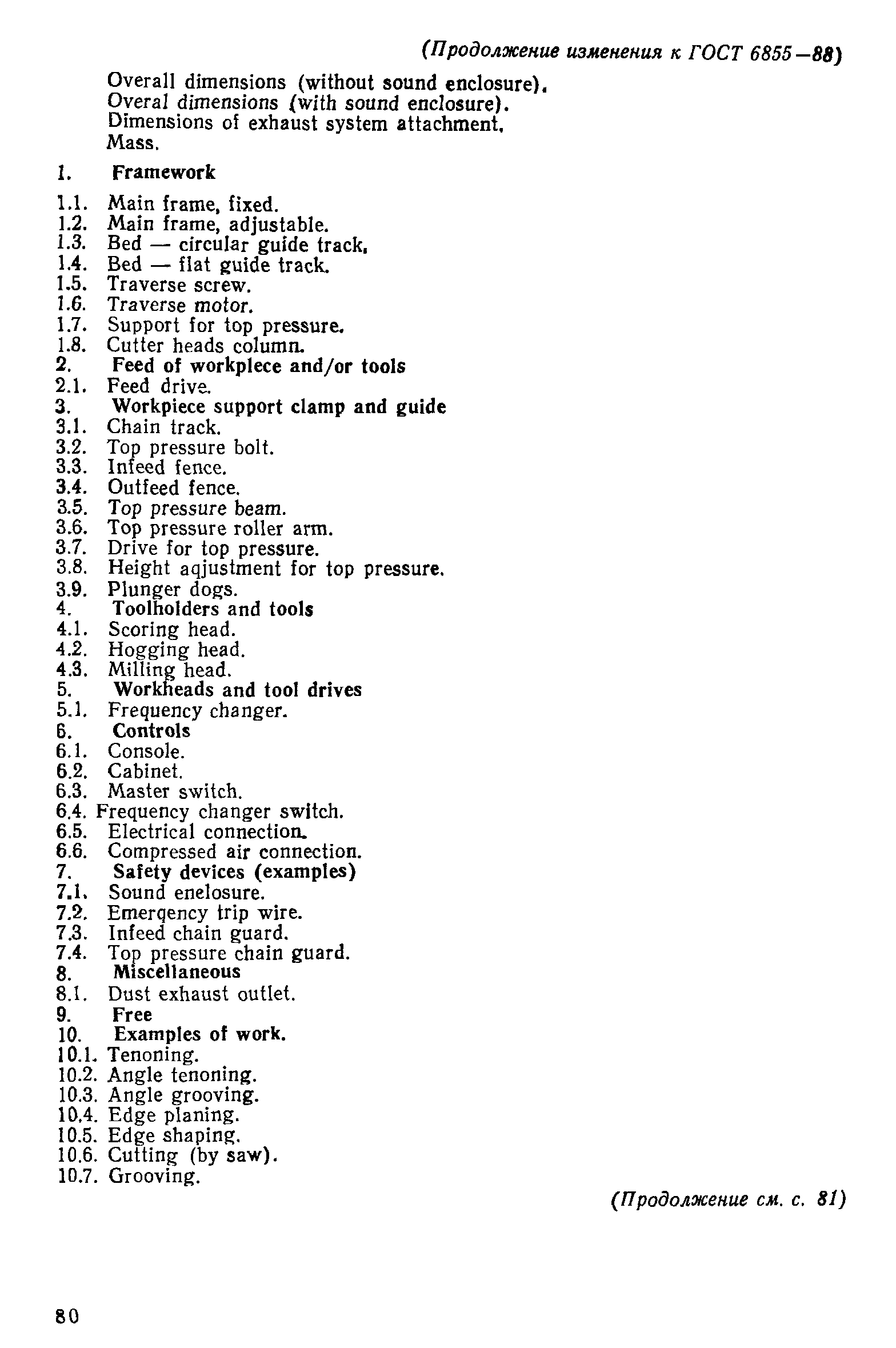

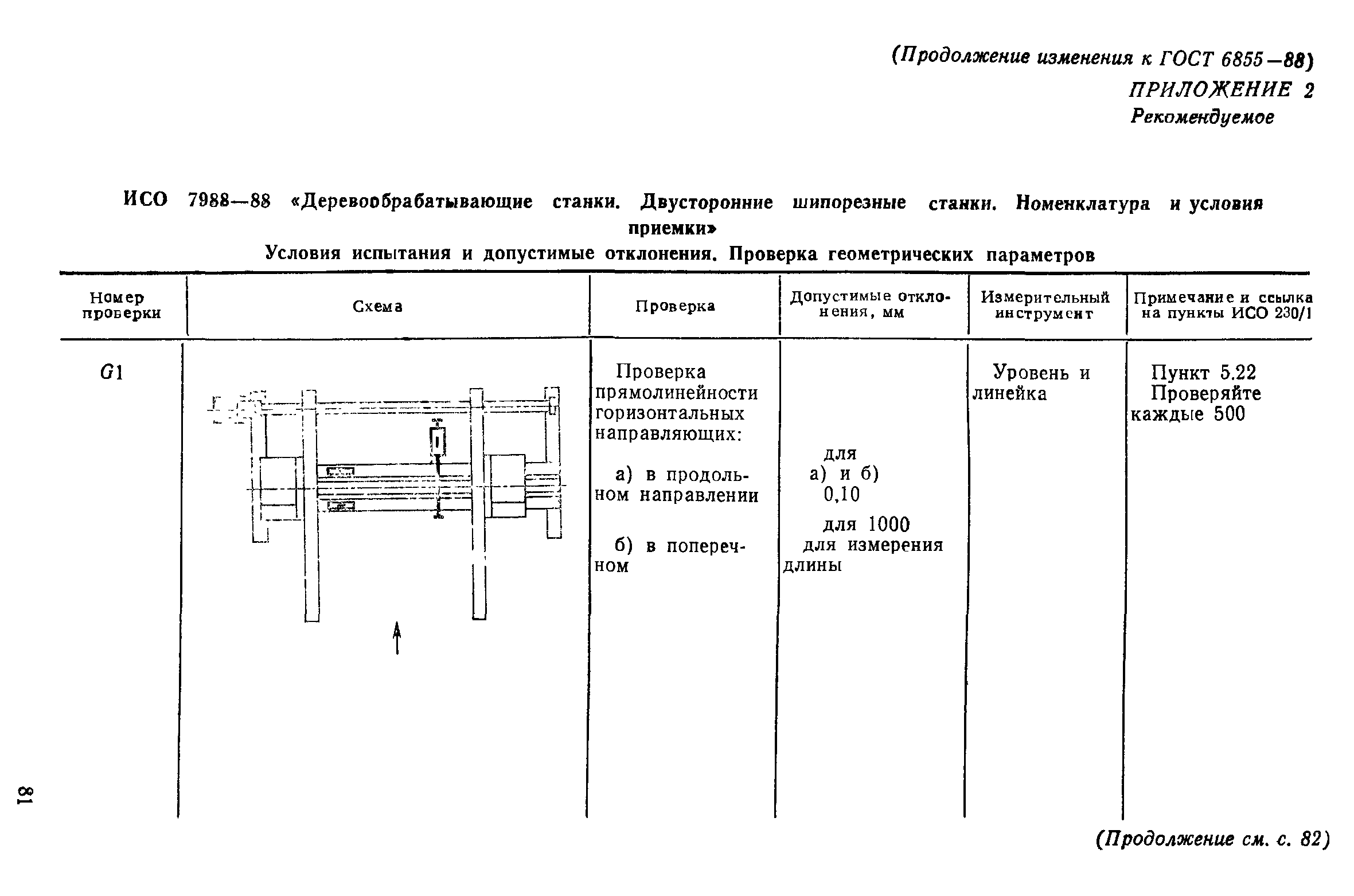

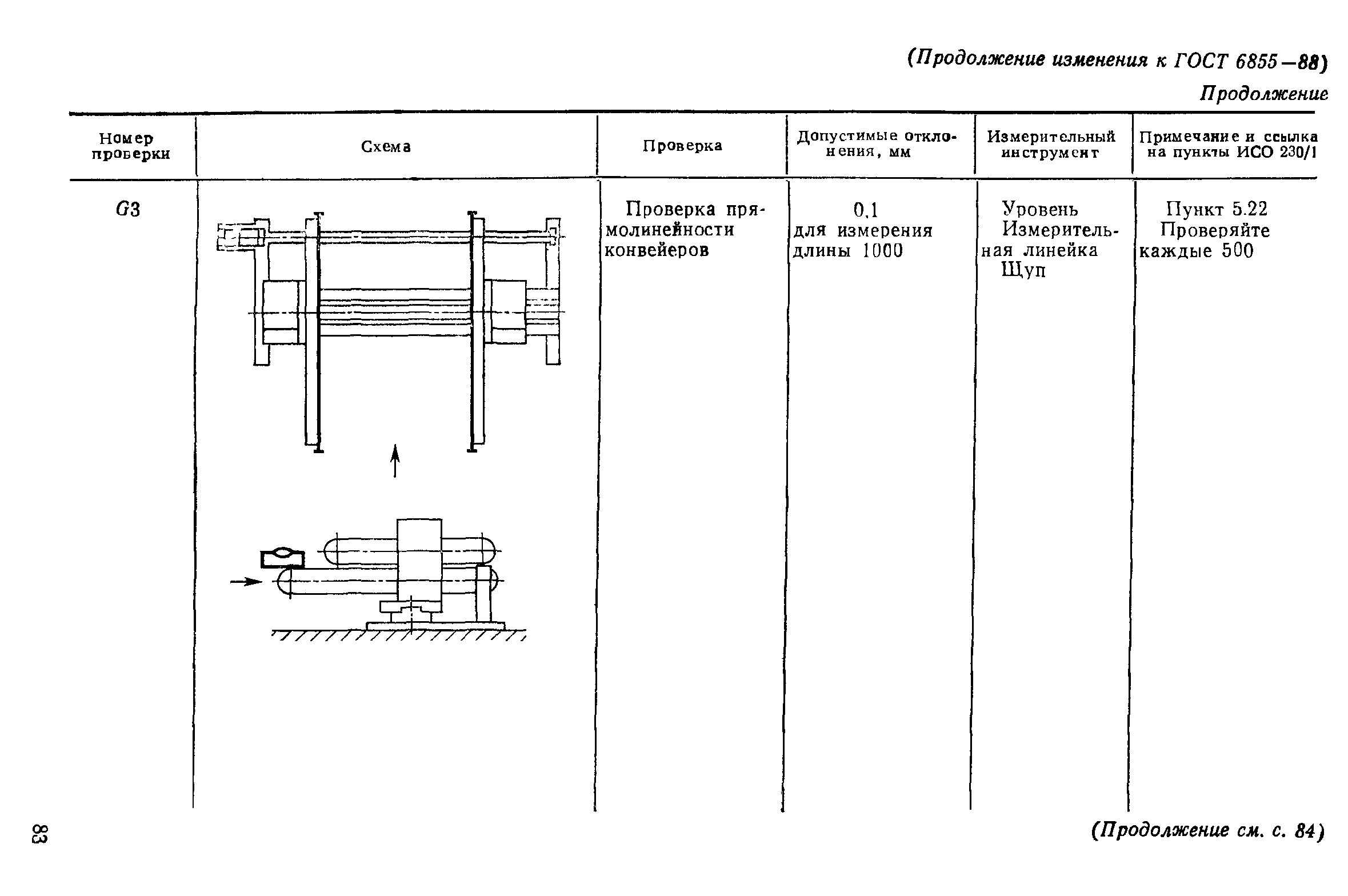

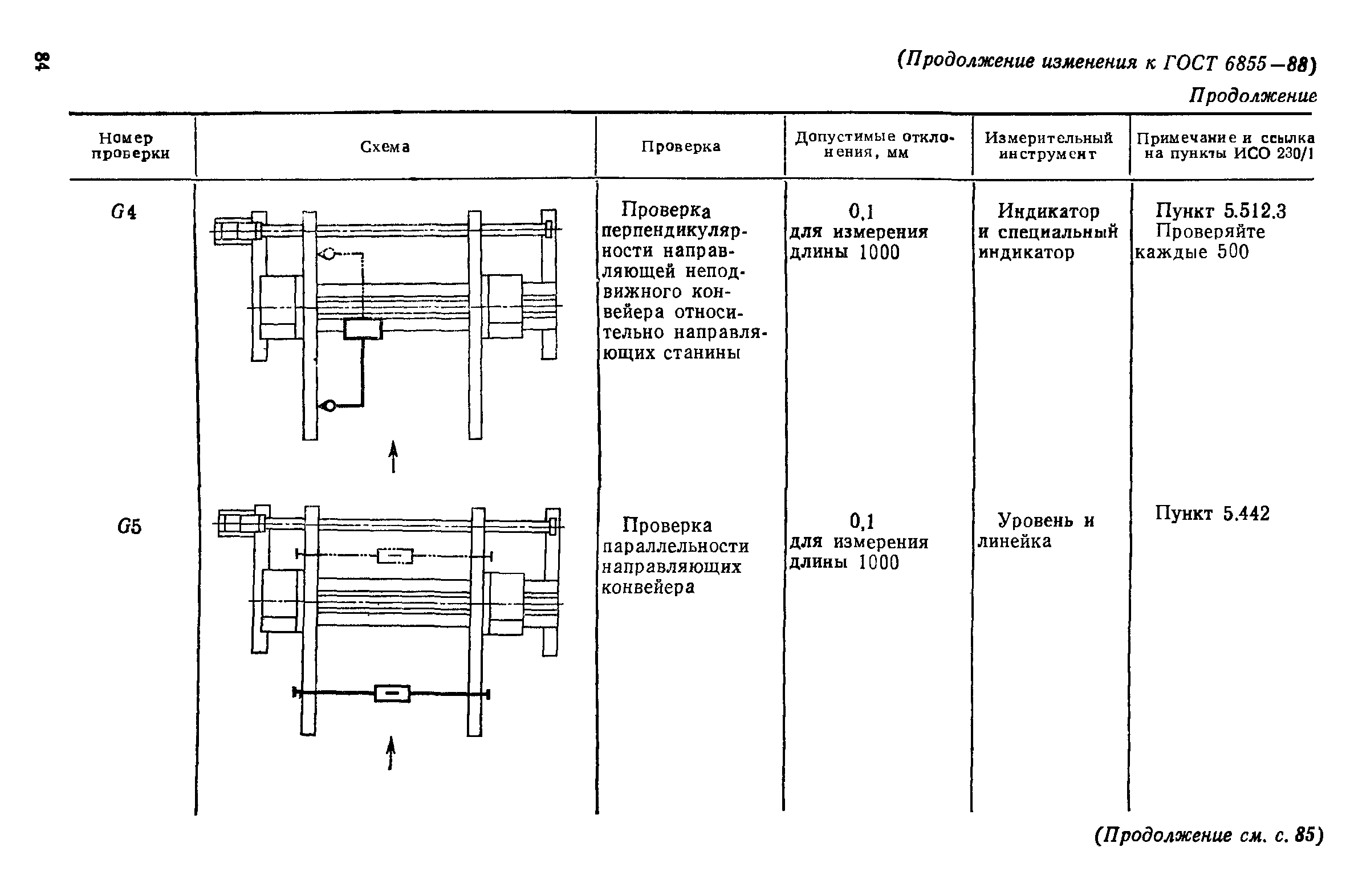

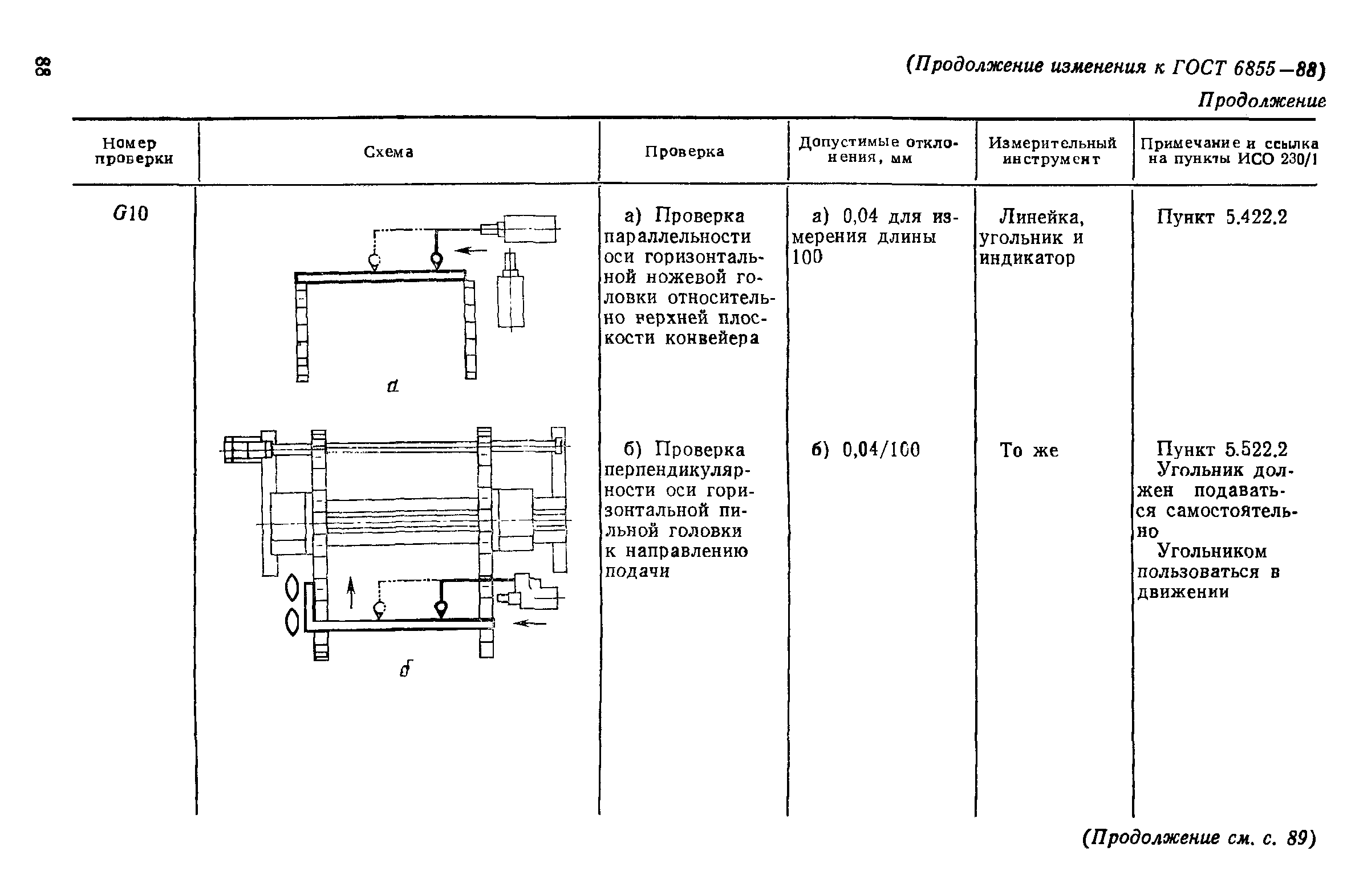

Приложение 2 ИСО 7988-88 "Деревообрабатывающие станки. Двусторонние шипорезные станки. Номенклатура и условия приемки"
Утверждён:12.05.1988 Госстандарт СССР (USSR Gosstandart 1306)
Издан: Издательство стандартов (1988 г. )
Расположен в:Техническая документация Электроэнергия ТЕХНОЛОГИЯ ПЕРЕРАБОТКИ ДРЕВЕСИНЫ Деревообрабатывающее оборудование Деревообрабатывающие станки Экология ТЕХНОЛОГИЯ ПЕРЕРАБОТКИ ДРЕВЕСИНЫ Деревообрабатывающее оборудование Деревообрабатывающие станки Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Технология переработки древесины
Список изменений:
Заменяет собой:
ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88ГОСТ 6855-88

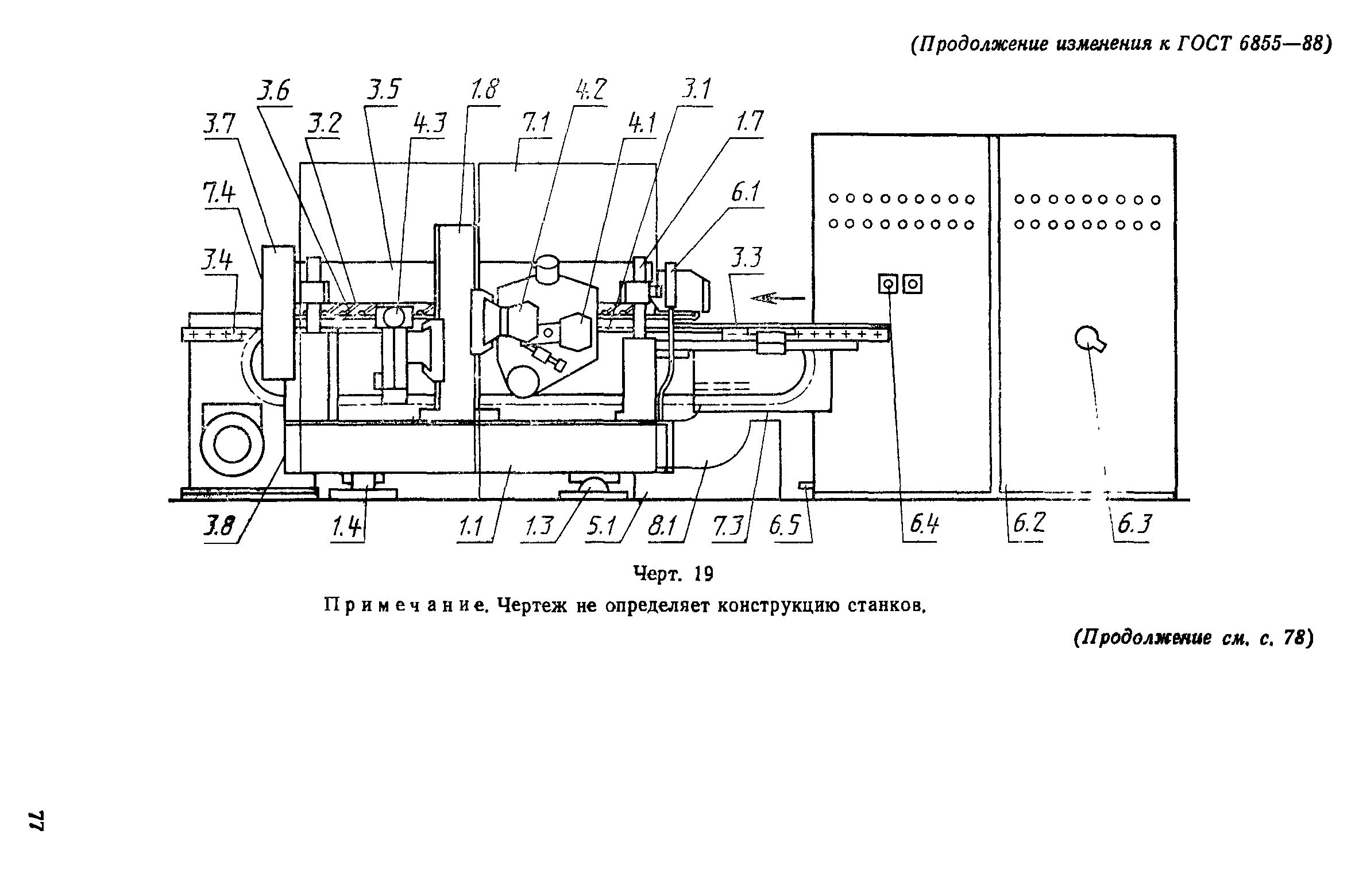

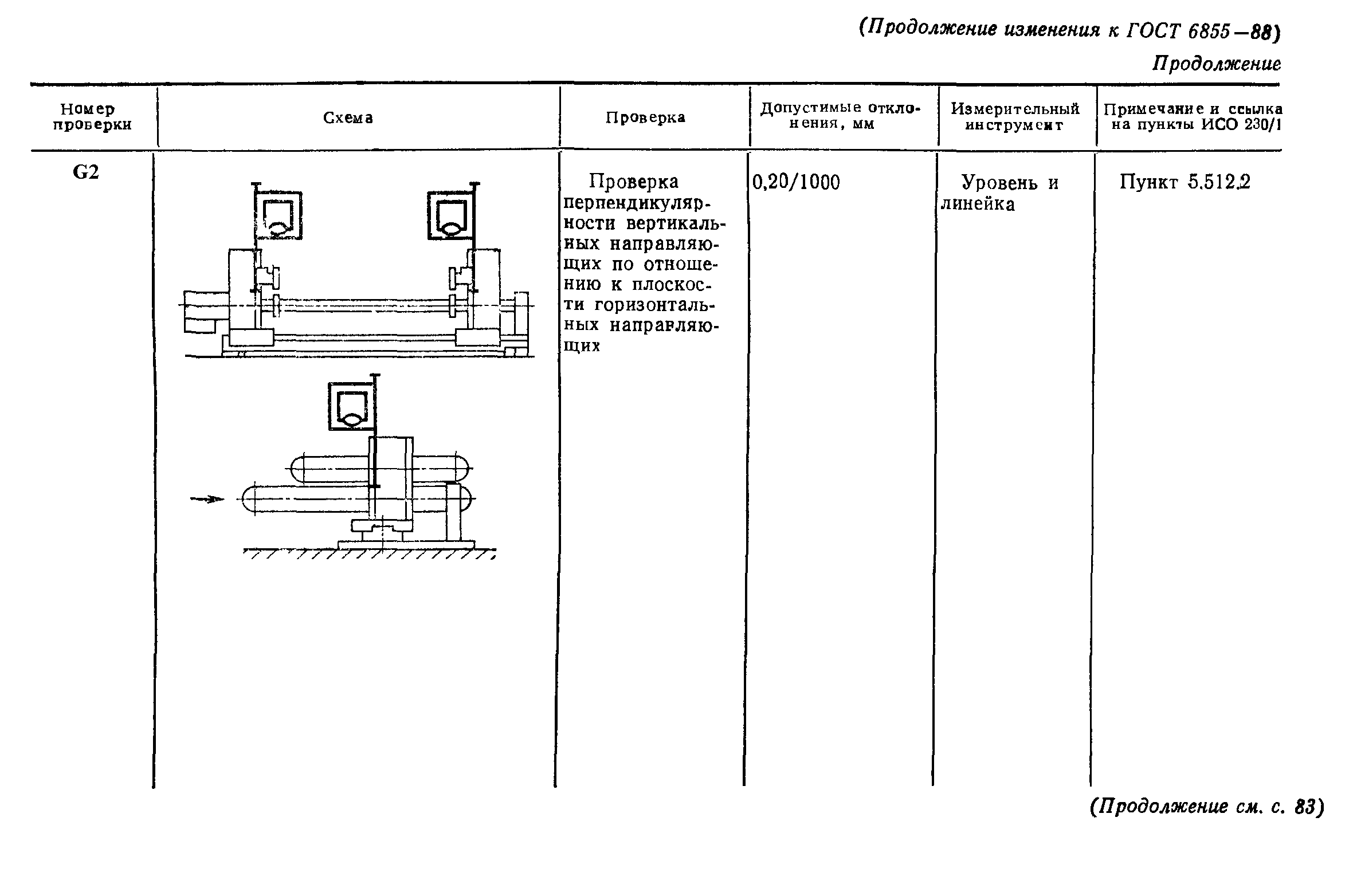

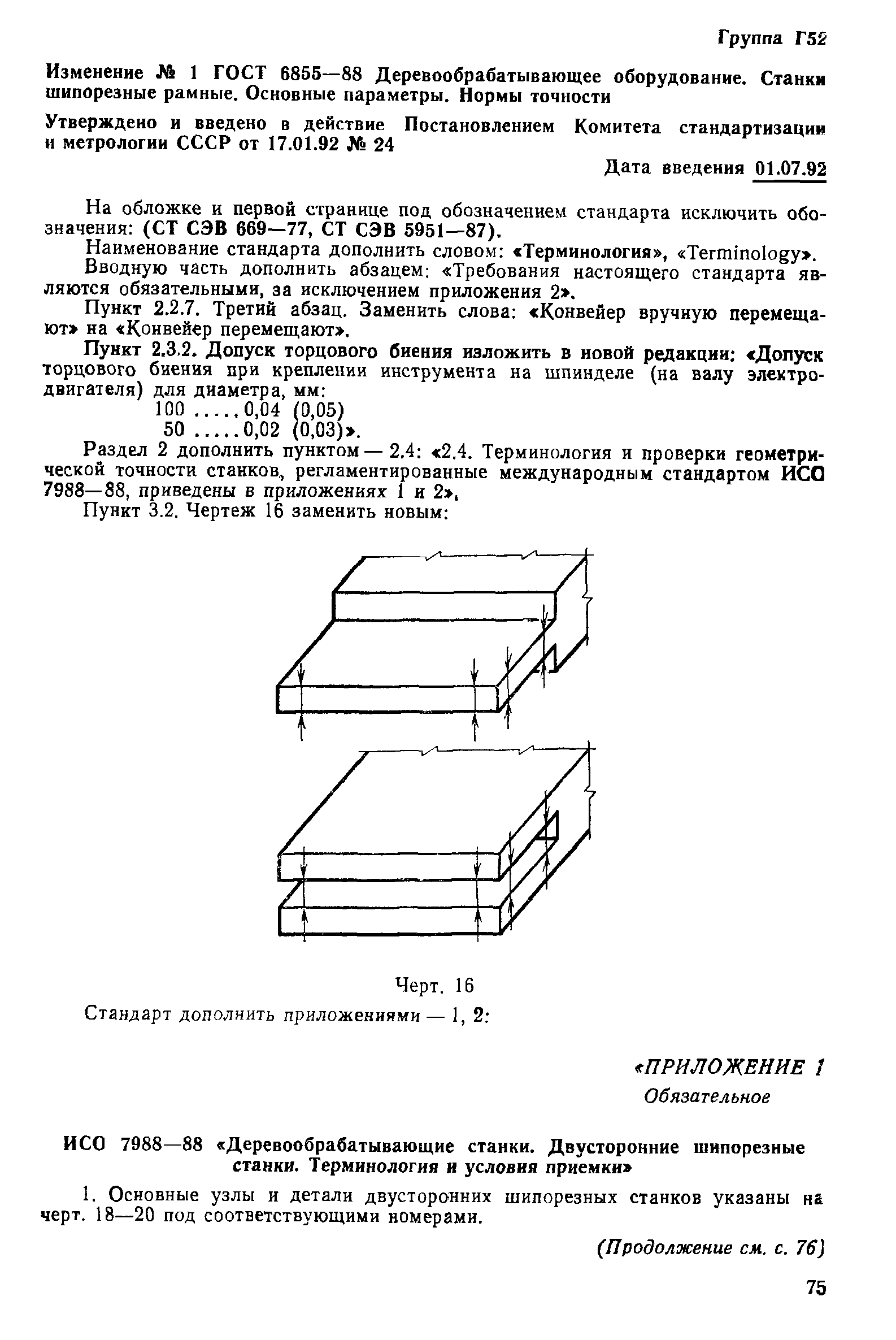

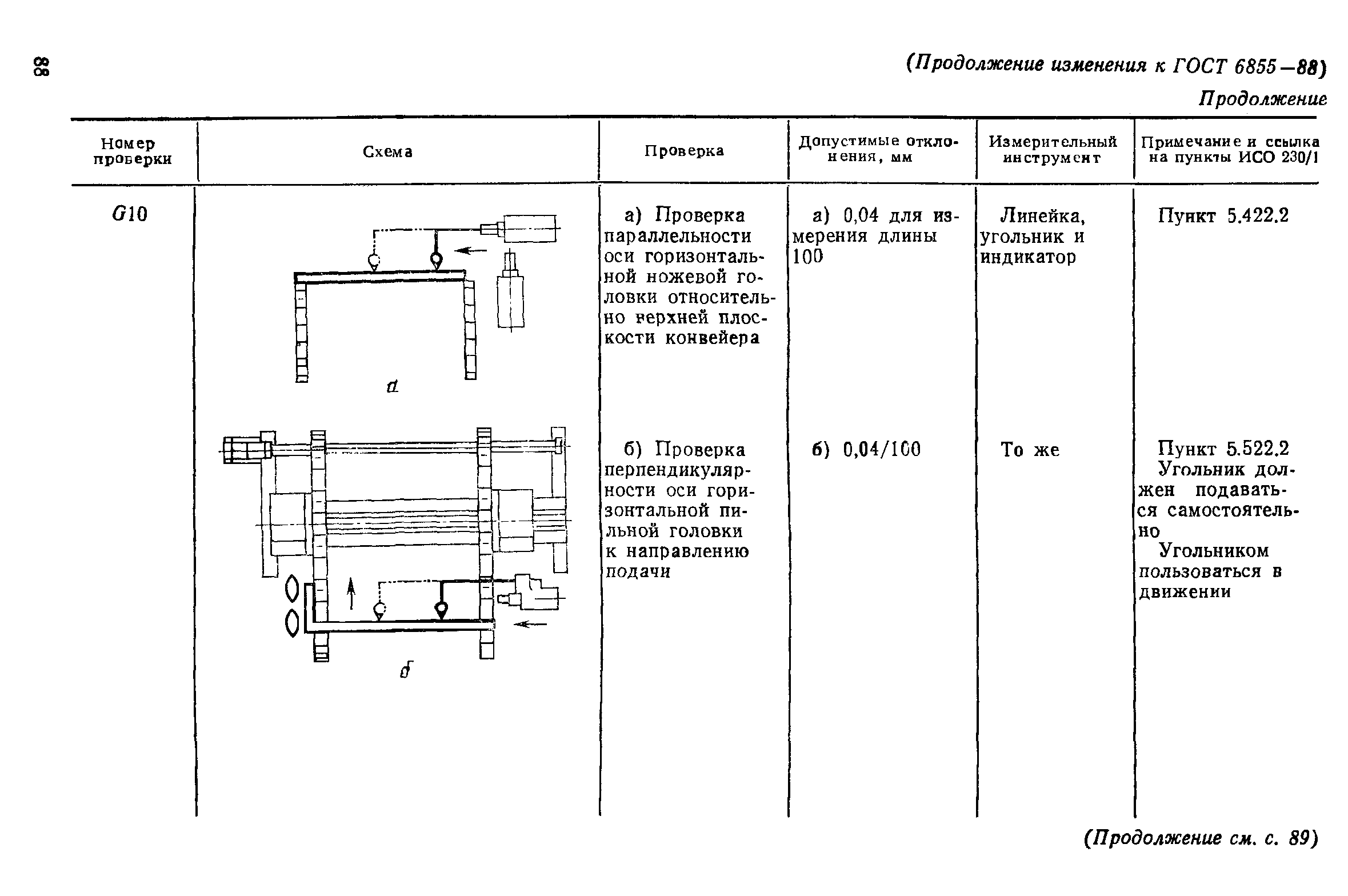

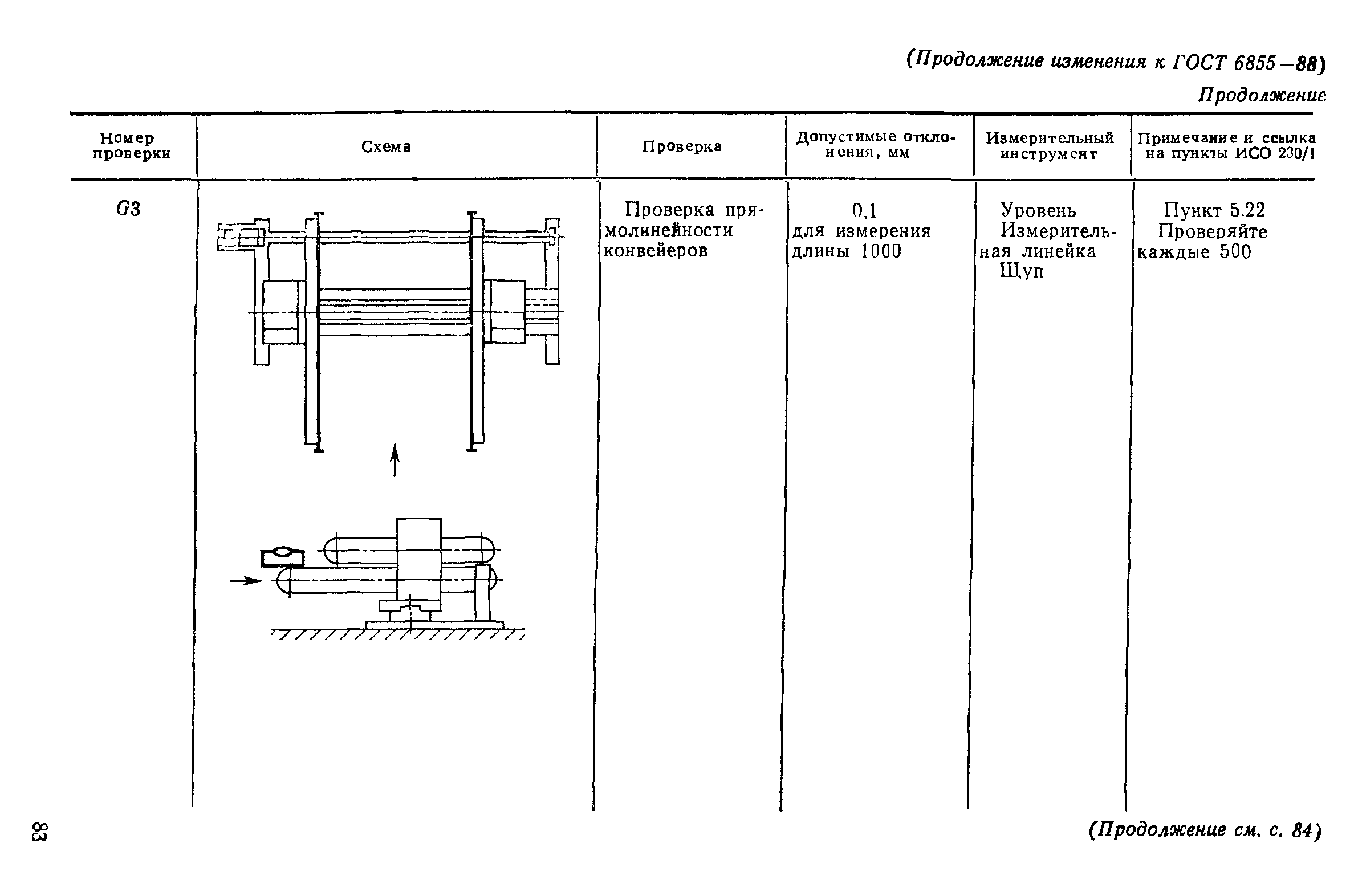

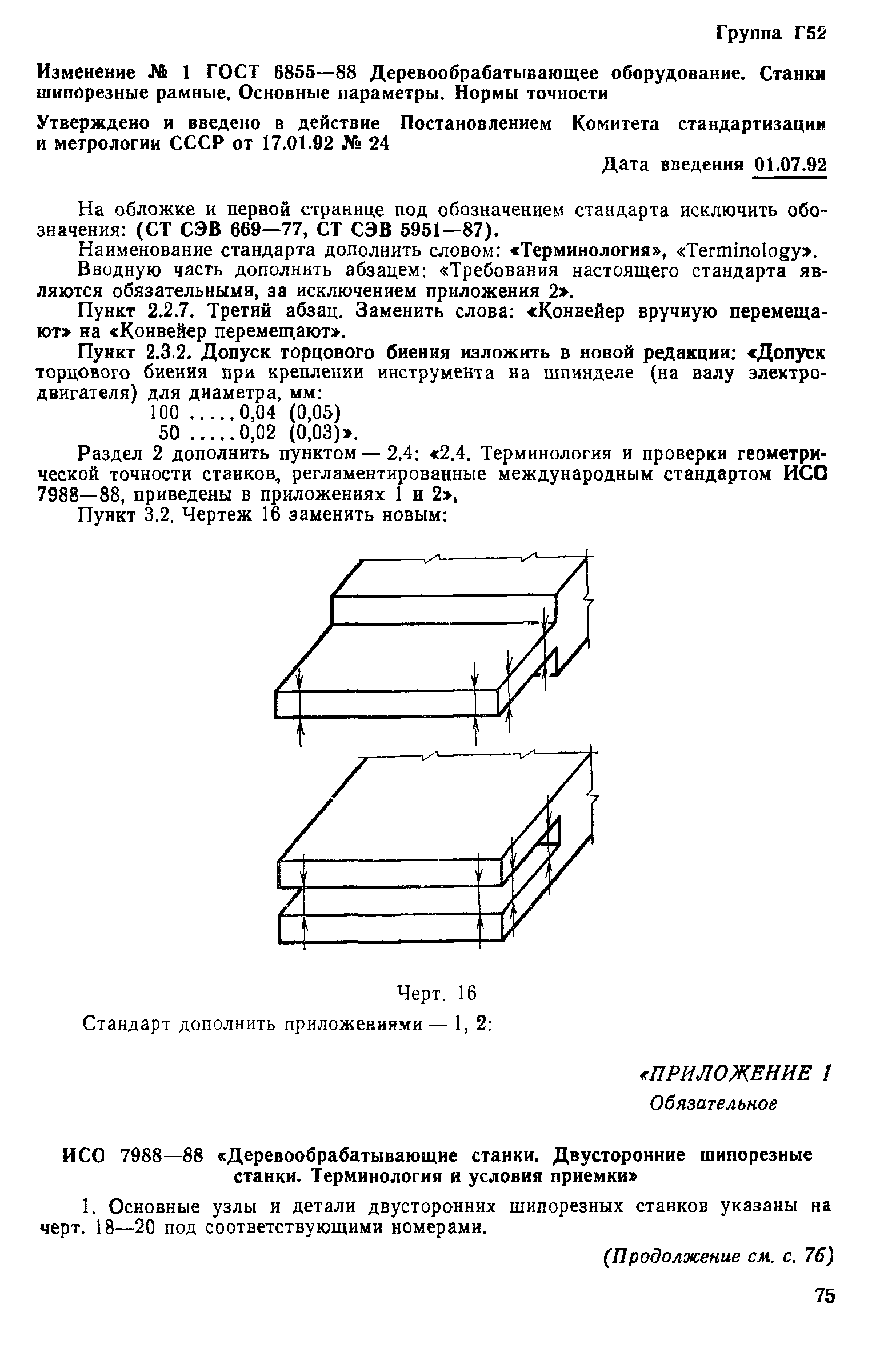

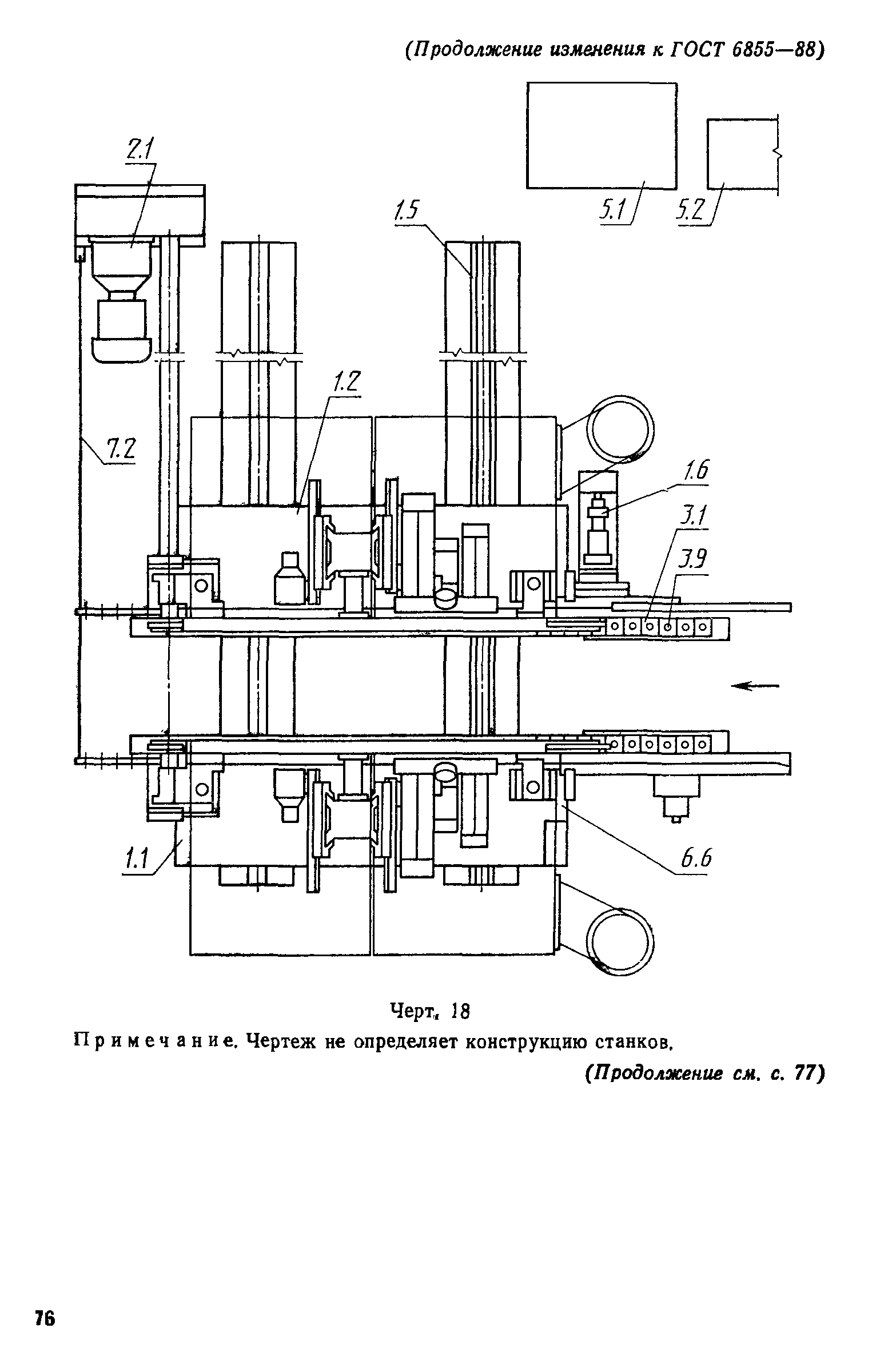

Текстовое изменение № 1 от 01.07.1992

№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1
