ГОСТ 14782-86

Контроль неразрушающий. Соединения сварные. Методы ультразвуковые

Обозначение:	ГОСТ 14782-86
Обозначение англ:	GOST 14782-86
Статус:	отменен в рф
Название рус.:	Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
Название англ.:	Nondestructive testing. Welded joints. Ultrasonic methods
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015
Область применения:	Стандарт устанавливает методы ультразвукового контроля стыковых, угловых, нахлесточных и тавровых соединений, выполненных дуговой, электрошлаковой, газовой, газопрессовой, электронно-лучевой и стыковой сваркой оплавлением в сварных конструкциях из металлов и сплавов для выявления трещин, непроваров, пор, неметаллических и металлических включений. Стандарт не устанавливает методы ультразвукового контроля наплавки.

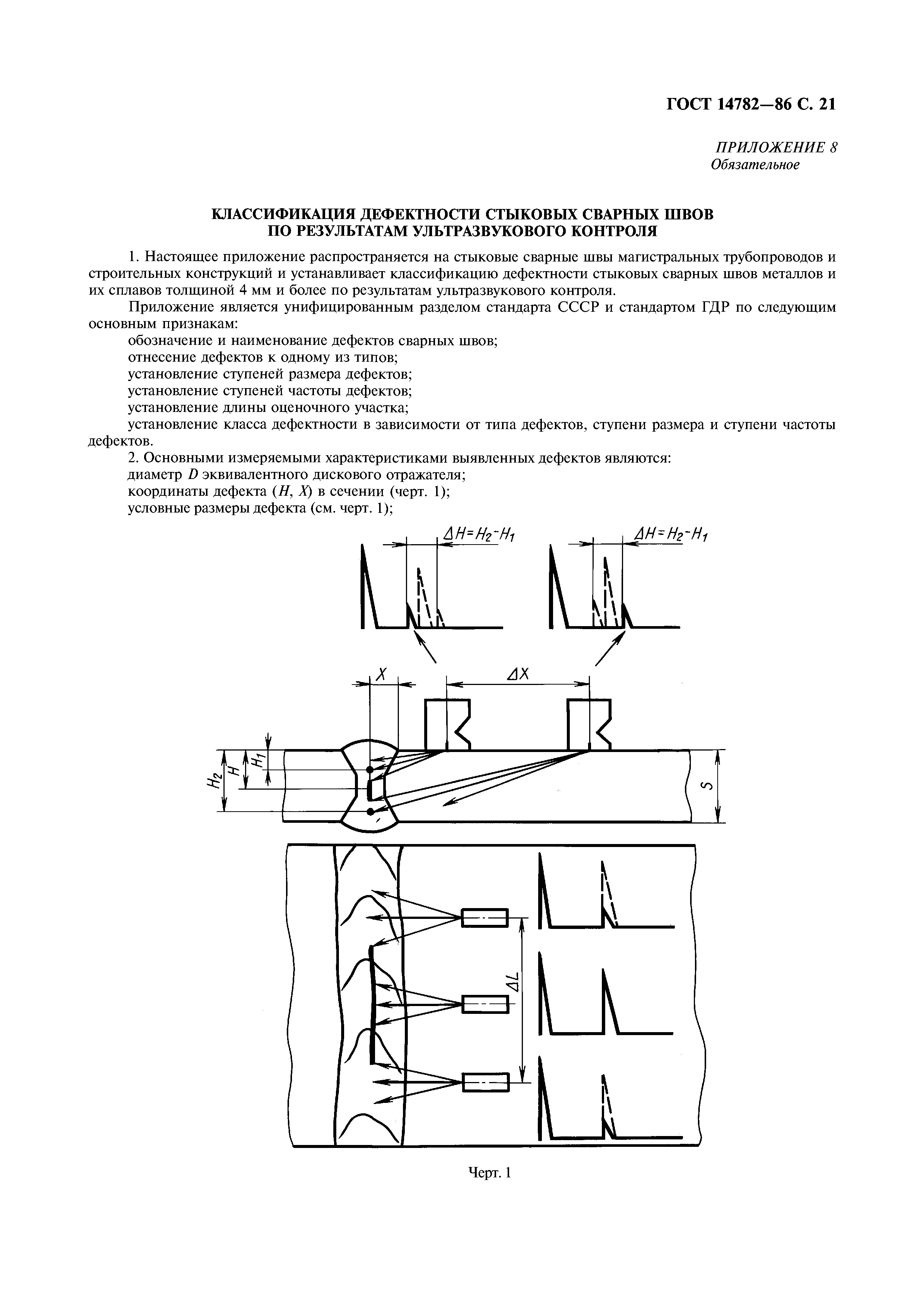

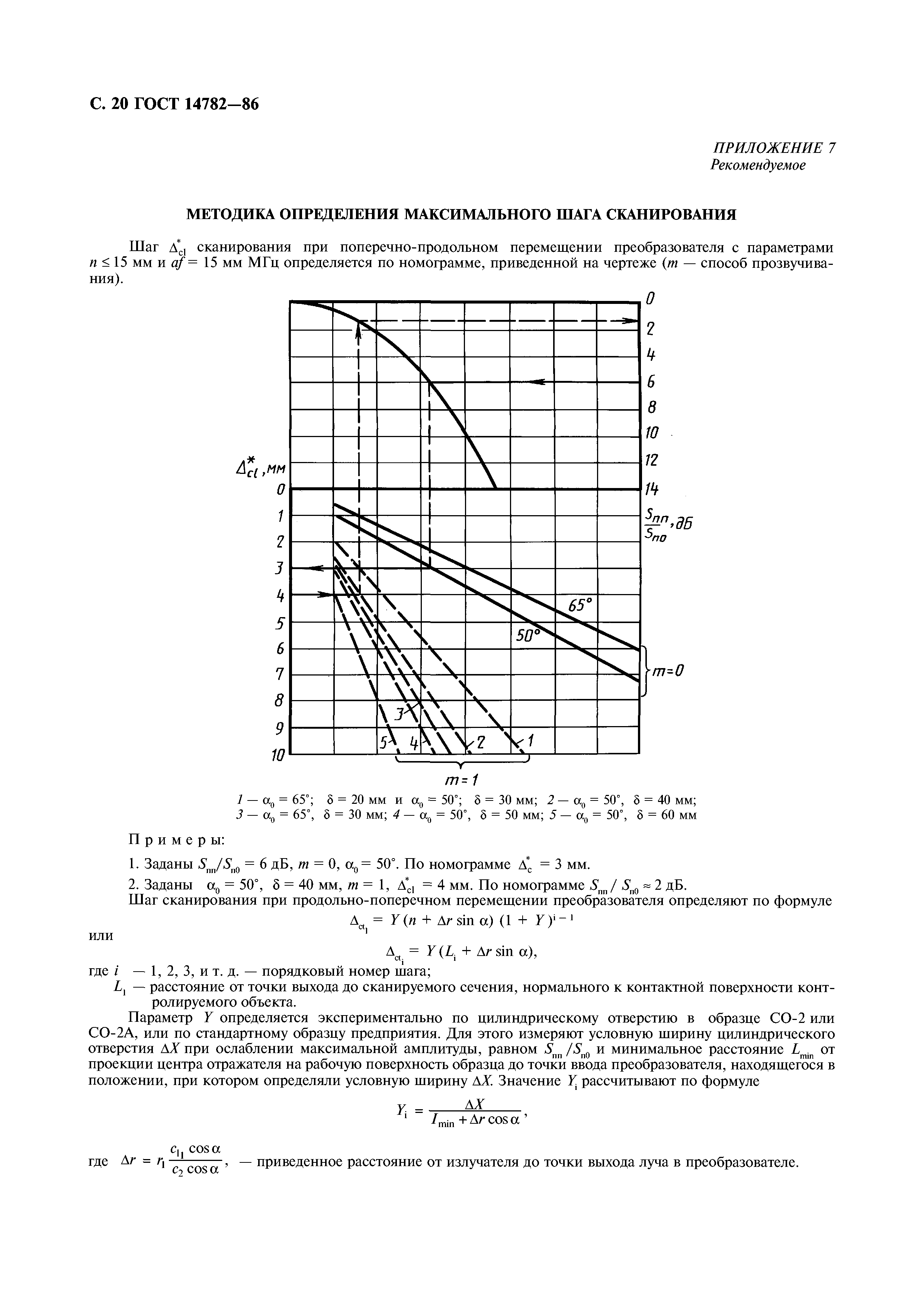

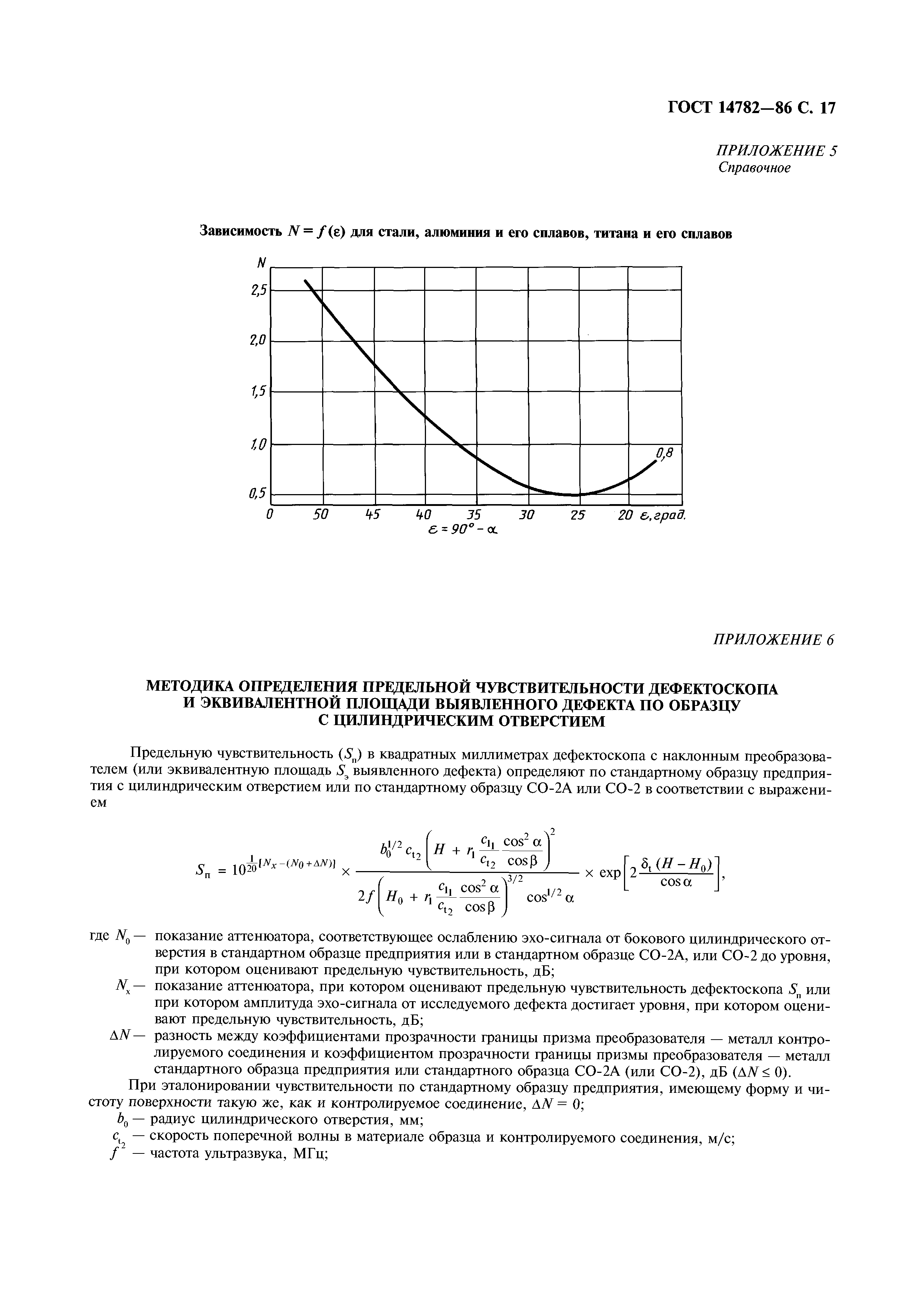

Оглавление:	1 Средства контроля 2 Подготовка к контролю 3 Проведение контроля 4 Оценка и оформление результатов контроля 5 Требования безопасности Приложение 1 (справочное) Пояснения терминов, используемых в стандарте Приложение 2 (обязательное) Методика построения аттестат-графика к стандартному образцу из органического стекла Приложение 3 (справочное) Определение времени распространения ультразвуковых колебаний в призме преобразователя Приложение 4 (рекомендуемое) Образец СО-4 для измерения длины волны и частоты ультразвуковых колебаний преобразователей Приложение 5 (справочное) Зависимость N = f (эпсилон) для стали, алюминия и его сплавов, титана и его сплавов Приложение 6 Методика определения предельной чувствительности дефектоскопа и эквивалентной площади выявленного дефекта по образцу с цилиндрическим отверстием Приложение 7 (рекомендуемое) Методика определения максимального шага сканирования Приложение 8 (обязательное) Классификация дефектности стыковых сварных швов по результатам ультразвукового контроля
Разработан:	Министерство путей сообщения
Утверждён:	17.12.1986 Государственный комитет СССР по стандартам (USSR National Committee on Standards 3926)
Издан:	Издательство стандартов (1986 г. ) Издательство стандартов (1991 г. ) ИПК Издательство стандартов (2001 г. ) Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение
Заменяет собой:	ГОСТ 14782-76 «Контроль неразрушающий. Швы сварные. Методы ультразвуковые» (ИУС 3-87) ГОСТ 22368-77 «Контроль неразрушающий. Классификация дефектности стыковых сварных швов по результатам ультразвукового контроля» (ИУС 3-87)
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 18576-85 «Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые» ГОСТ 17622-72 «Стекло органическое техническое. Технические условия» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ПР 50.2.009-94 «Государственная система обеспечения единства измерений. Порядок проведения испытаний и утверждения типа средств измерений» ГОСТ 23829-85 «Контроль неразрушающий акустический. Термины и определения» ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 8.315-97 «Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения» ГОСТ 12.1.001-89 «Система стандартов безопасности труда. Ультразвук. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 8.326-89 «Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 18576-96 «Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые»
