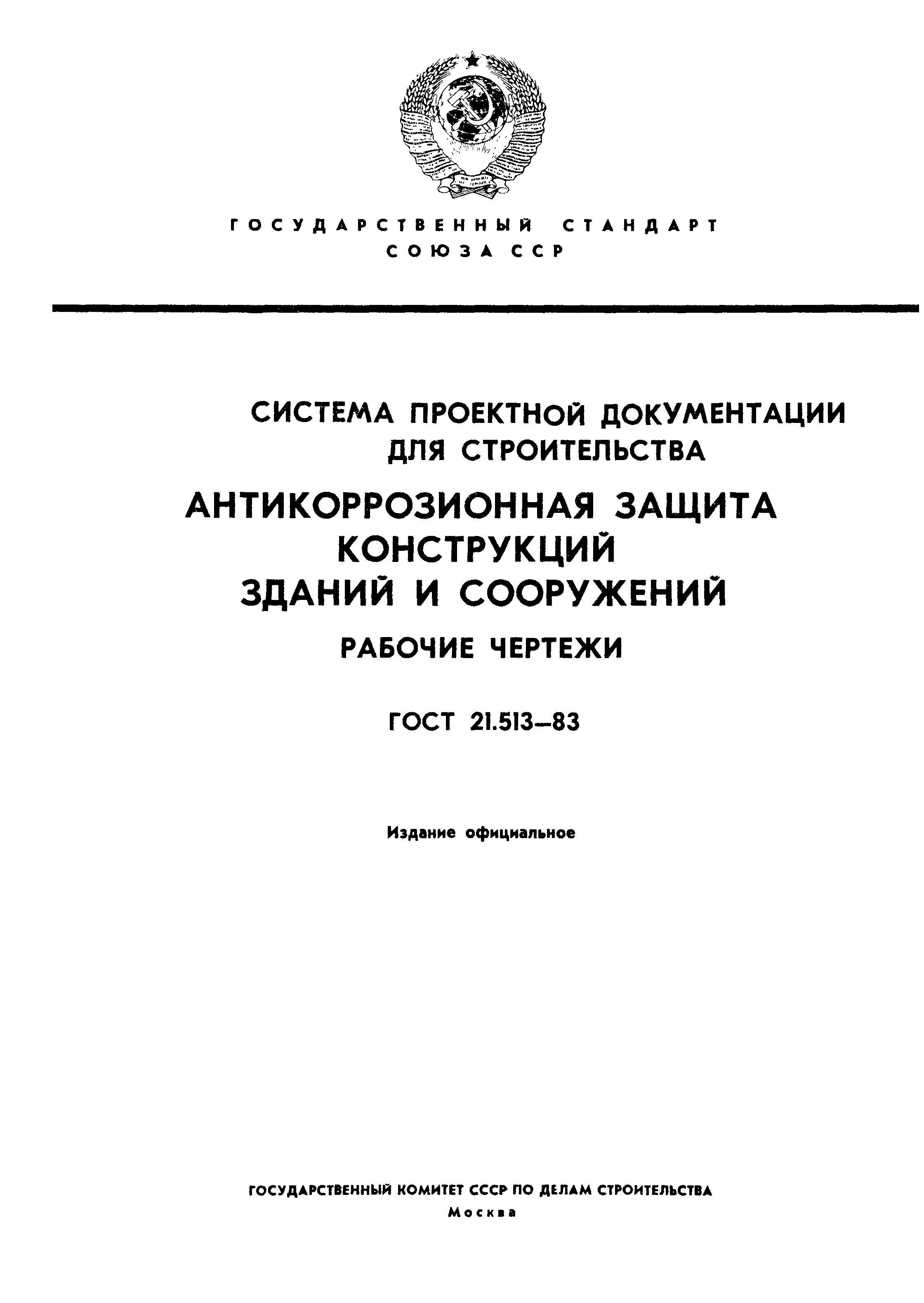

ГОСТ 21.513-83

Система проектной документации для строительства. Антикоррозионная защита конструкций зданий и сооружений. Рабочие чертежи

Обозначение:	ГОСТ 21.513-83
Обозначение англ:	GOST 21.513-83
Статус:	действует
Название рус.:	Система проектной документации для строительства. Антикоррозионная защита конструкций зданий и сооружений. Рабочие чертежи
Название англ.:	System of building design documents. Anticorrosive protection of building structures. Working drawings
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1984
Область применения:	Настоящий стандарт устанавливает состав и правила выполнения рабочих чертежей антикоррозионной защиты конструкций зданий и сооружений (основной комплект рабочих чертежей марки АЗ) всех отраслей промышленности и народного хозяйства. Стандарт не распространяется на рабочие чертежи антикоррозионной защиты, осуществляемой в процессе изготовления элементов конструкций (первичная защита).

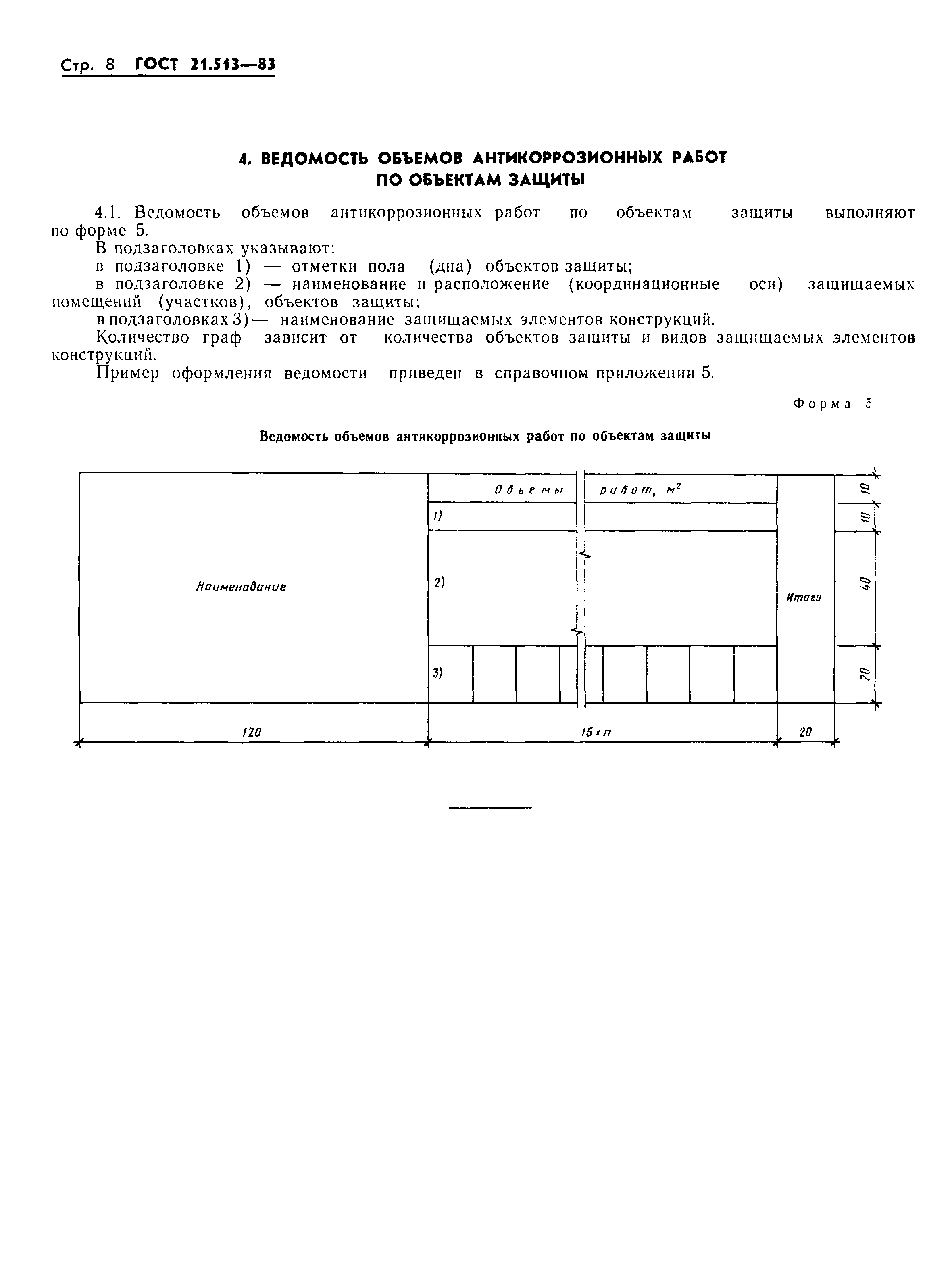

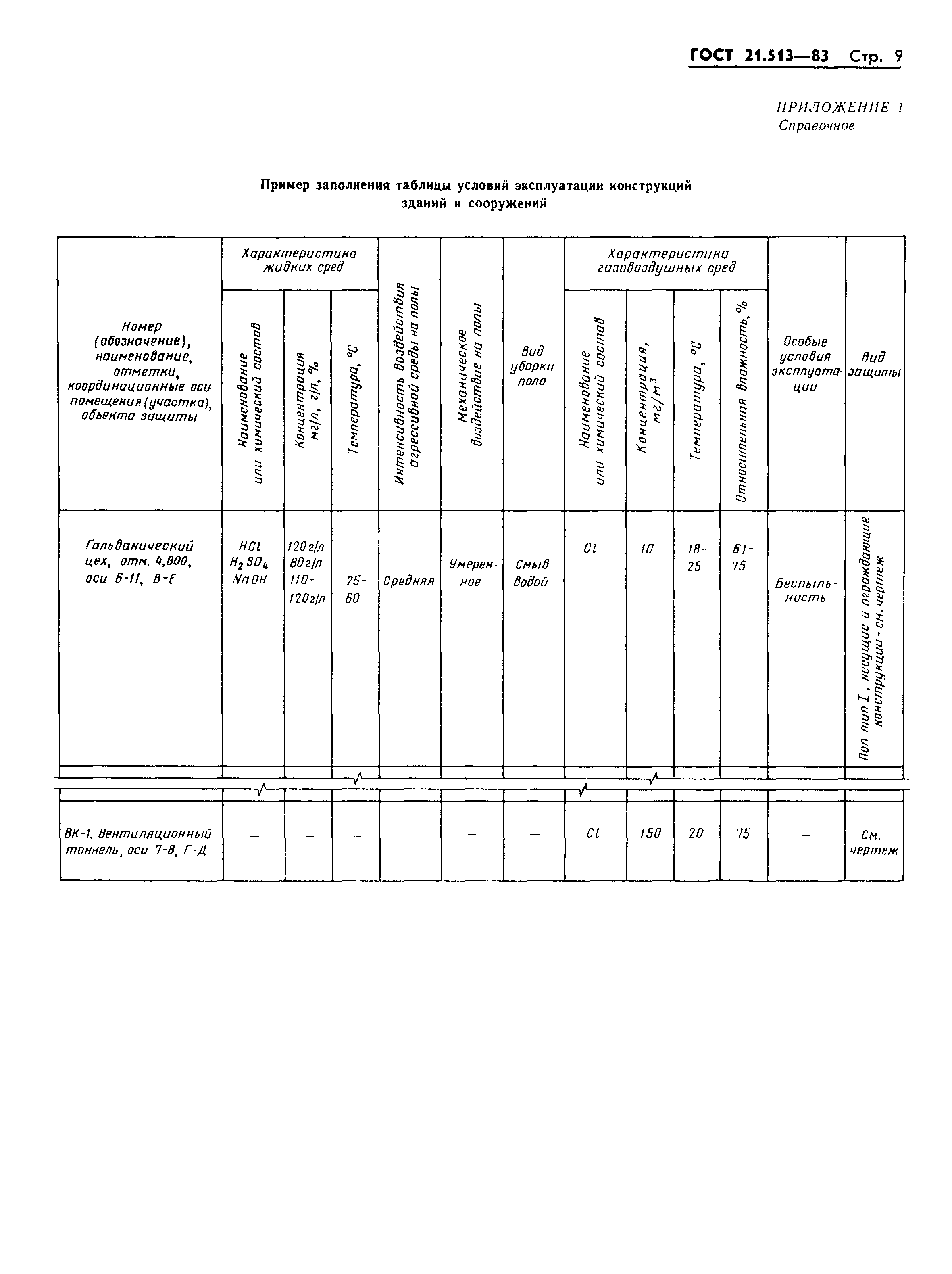

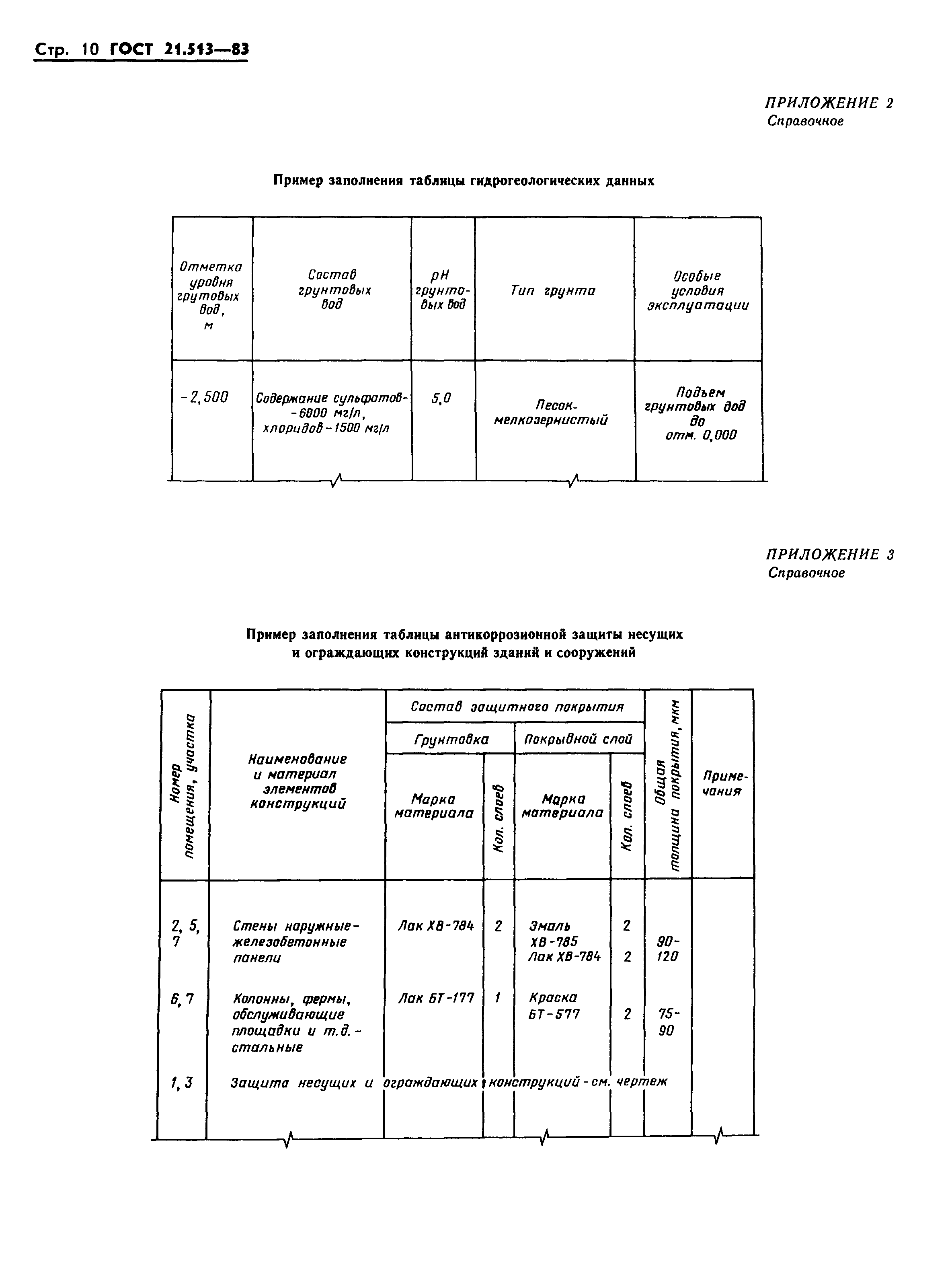

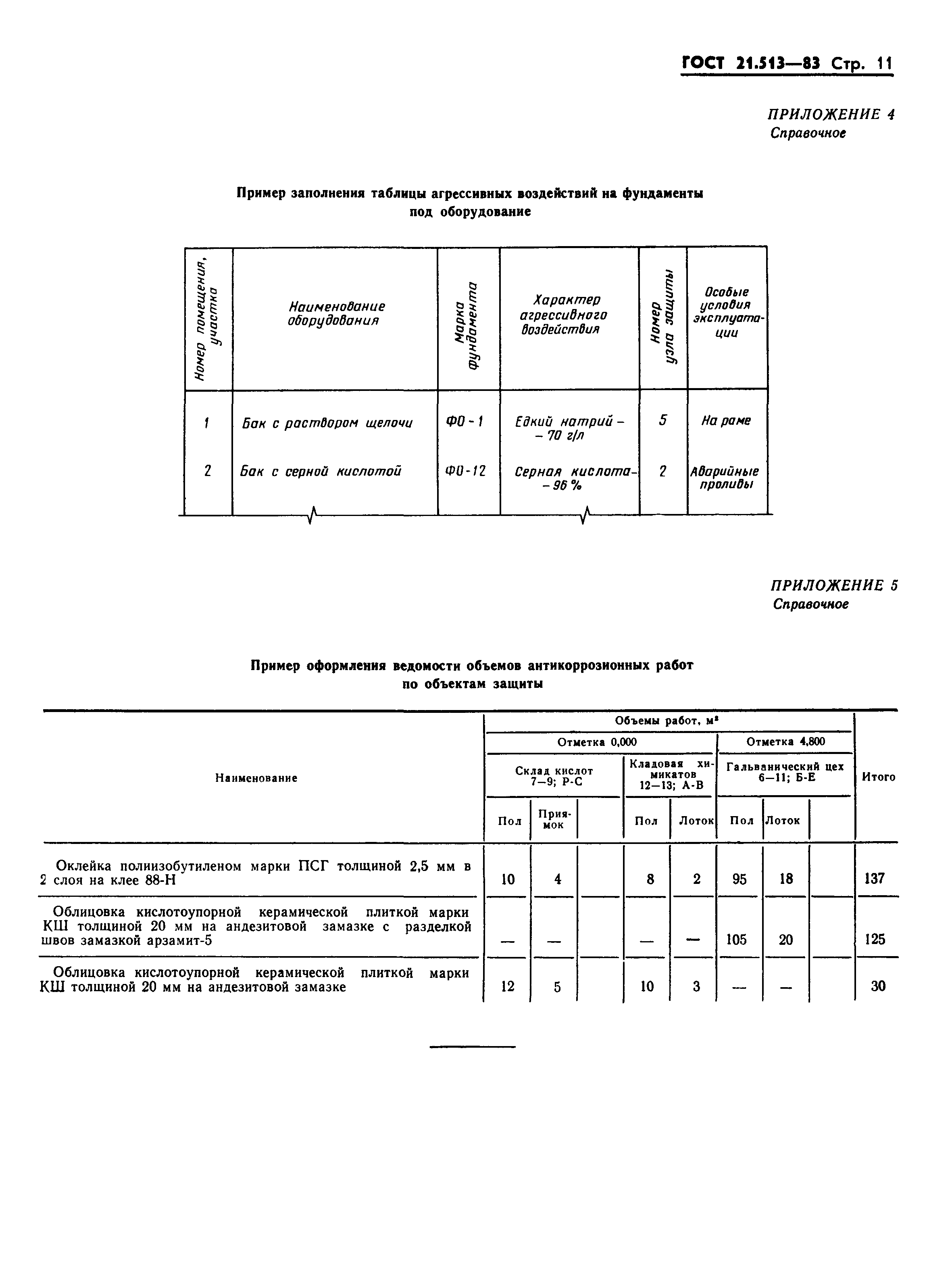

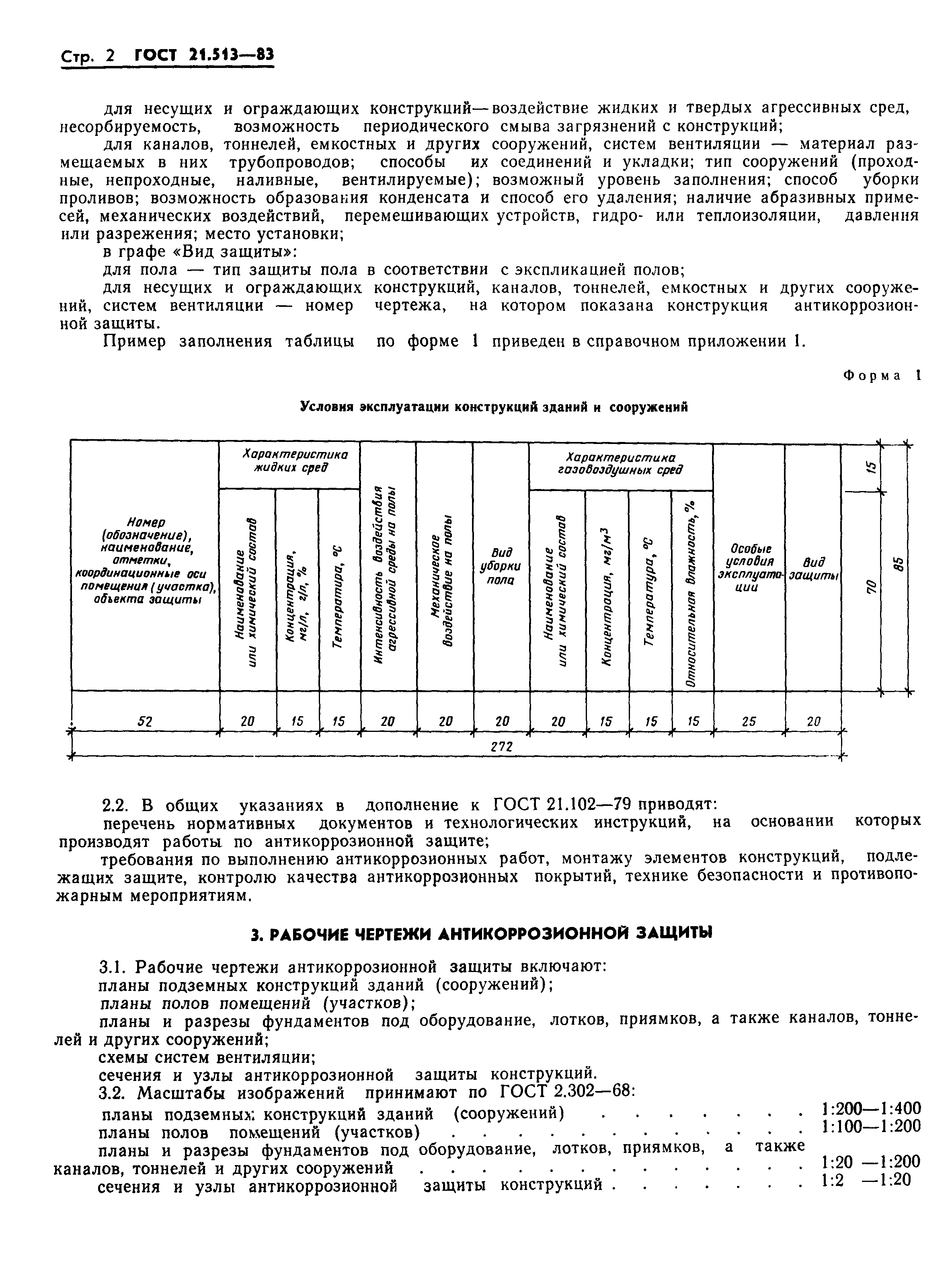

Оглавление:	1 Общие положения 2 Общие данные по рабочим чертежам 3 Рабочие чертежи антикоррозионной защиты 4 Ведомость объемов антикоррозионных работ по объектам защиты Приложение 1 Пример заполнения таблицы условий эксплуатации конструкций зданий и сооружений Приложение 2 Пример заполнения таблицы гидрогеологических данных Приложение 3 Пример заполнения таблицы антикоррозионной защиты несущих и ограждающих конструкций зданий и сооружений Приложение 4 Пример заполнения таблицы агрессивных воздействий на фундаменты под оборудование Приложение 5 Пример оформления ведомости объемов антикоррозионных работ по объектам защиты

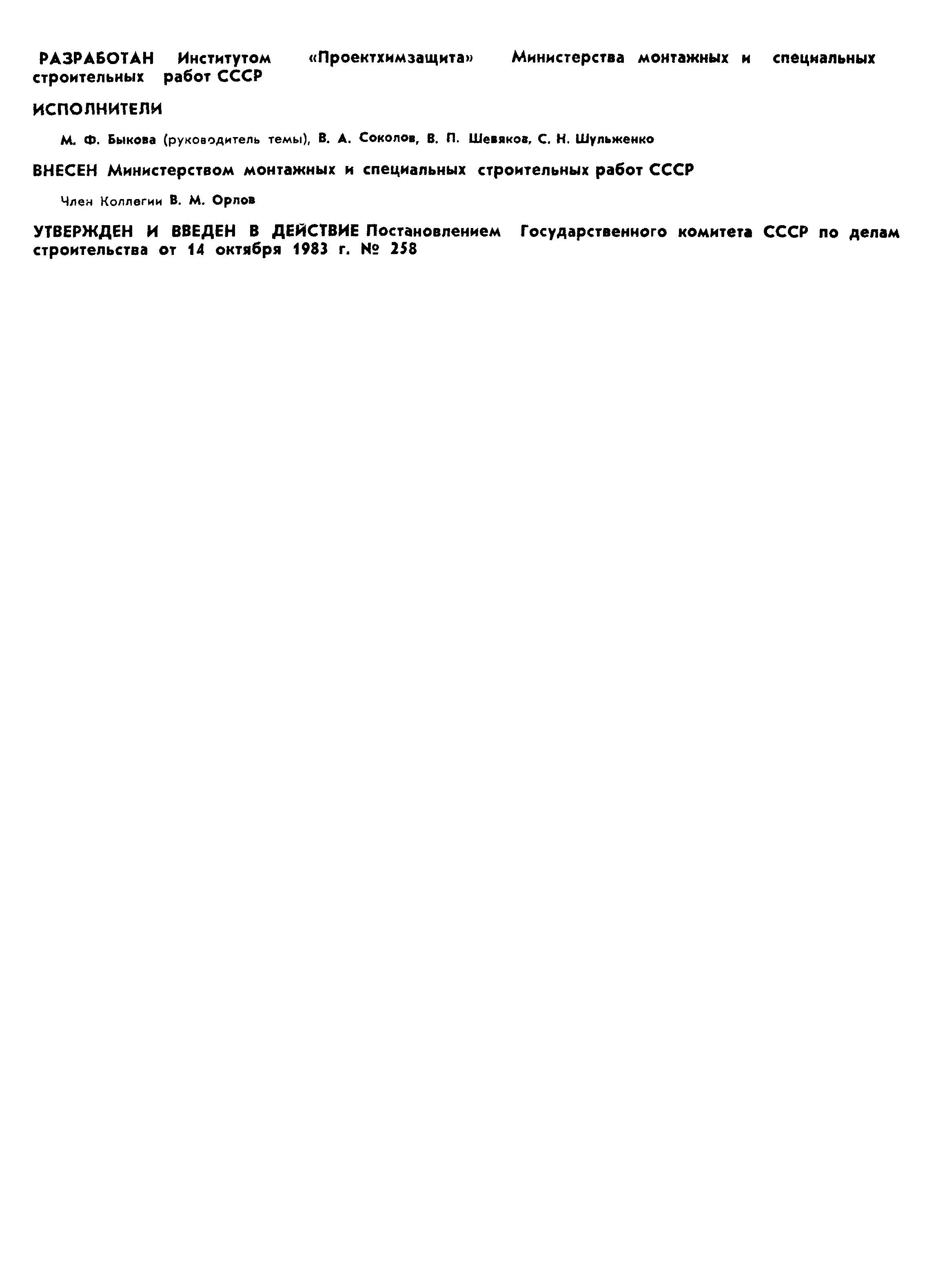

Разработан:	Проектхимзащита Минмонтажспецстроя СССР
Утверждён:	14.10.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 258)
Издан:	Издательство стандартов (1984 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Нормативные ссылки:	ГОСТ 21.501-93 «Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей» ГОСТ 2.302-68 «Единая система конструкторской документации. Масштабы» ГОСТ 21.102-79 «Система проектной документации для строительства. Общие данные по рабочим чертежам»
