Скачать Серия 1.131.9-24 Выпуск 2. Перегородки поэлементной сборки на деревянном каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131.9-24

Выпуск 2. Перегородки поэлементной сборки на деревянном каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Обозначение:	Серия 1.131.9-24
Обозначение англ:	Series 1.131.9-24
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Перегородки поэлементной сборки на деревянном каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986

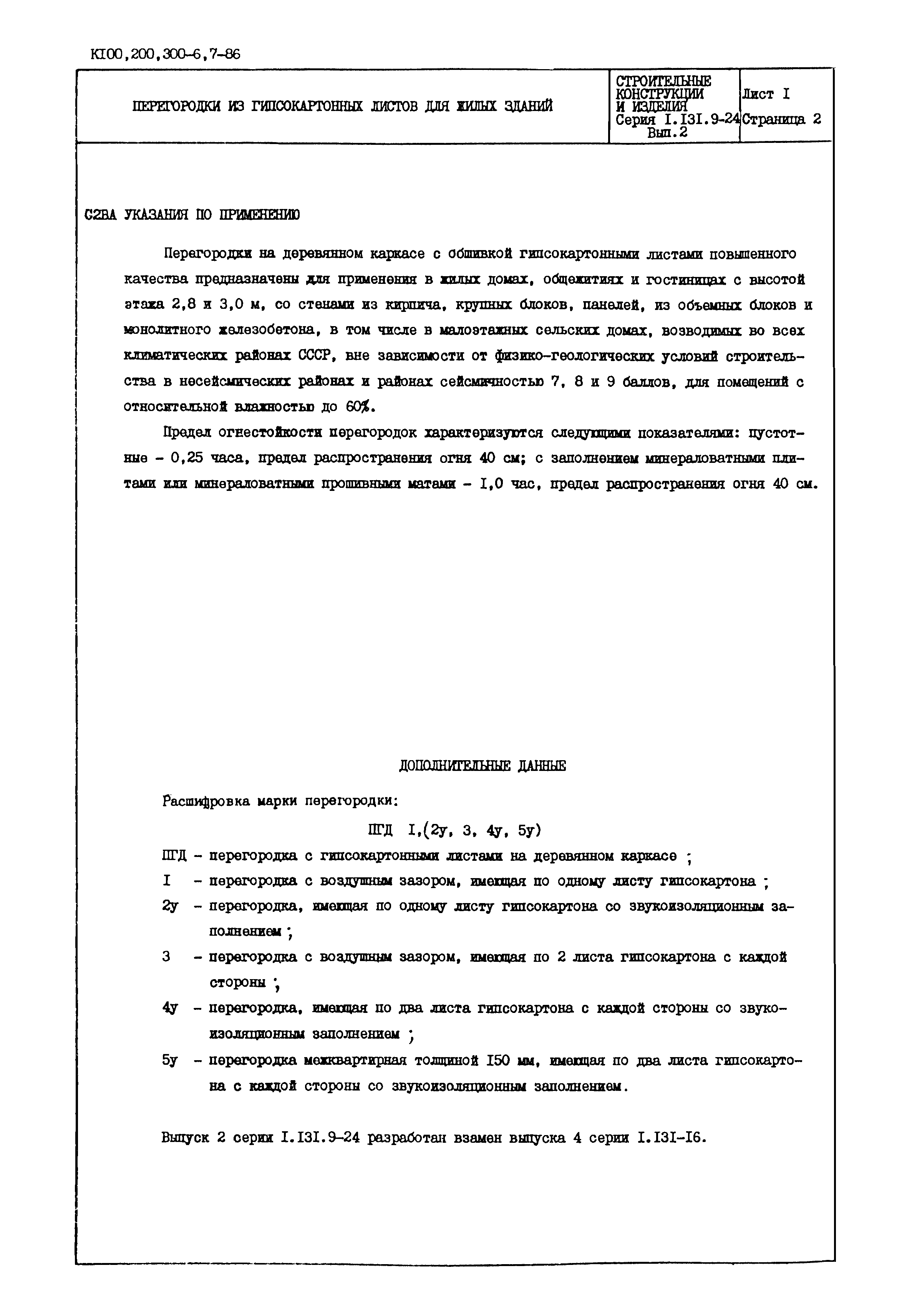

Область применения:	Перегородки поэлементной сборки с гипсокартонными листами повышенного качества на деревянном каркасе предназначены для применения в жилых домах, общежитиях и гостиницах с высотой этажа 2,8 м и 3,0 м из кирпича, крупных блоков, панелей, из объемных блоков и монолитного железобетона, а также в малоэтажных сельских домах, возводимых во всех климатических районах СССР вне зависимости от физико-геологических условий строительства, в несейсмических районах и районах сейсмичностью 7, 8 и 9 баллов

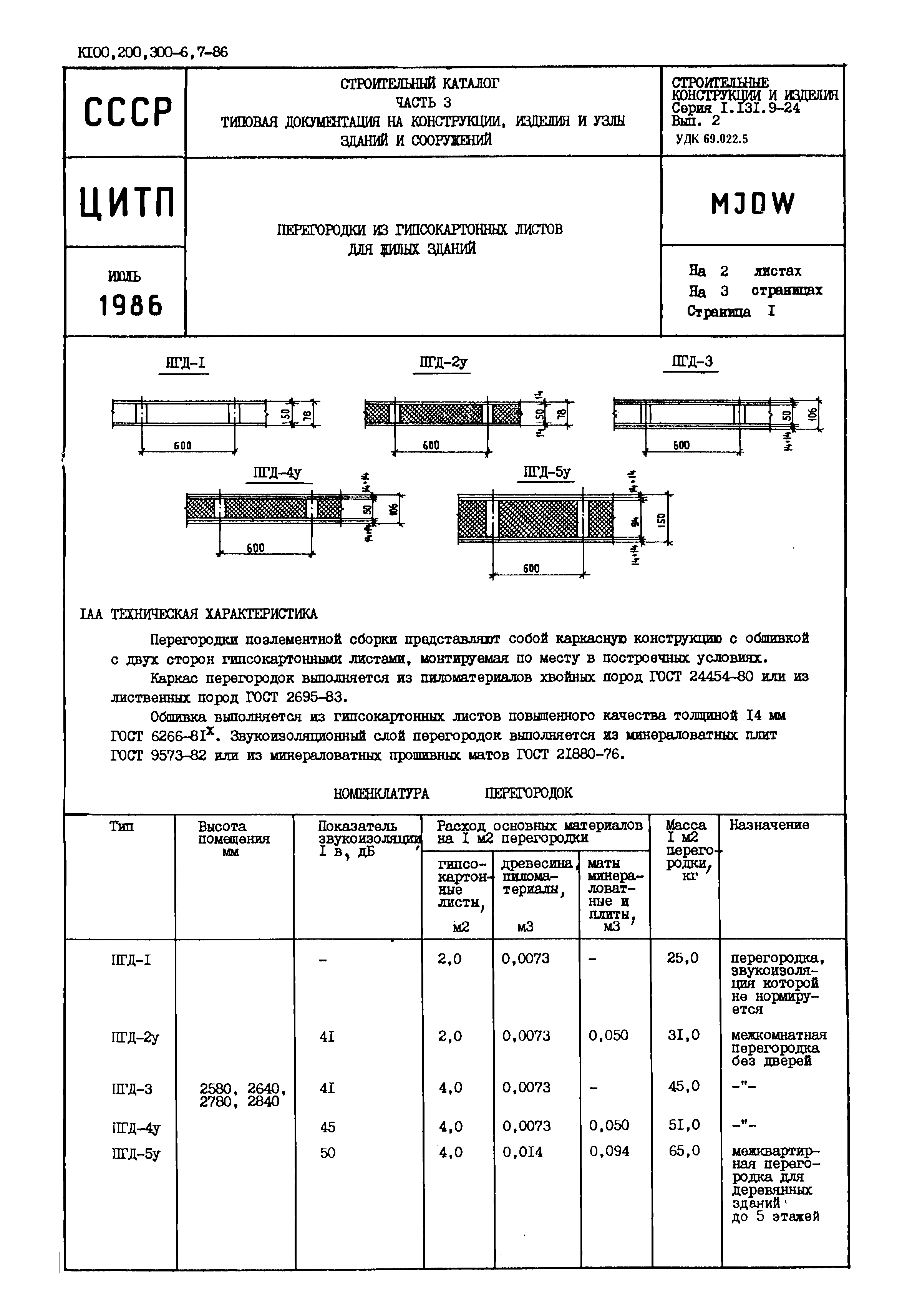

Оглавление:	1.131.9-24.2 Содержание 1.131.9-24.2-00ТО Техническое описание 1.131.9-24.2-00НИ Типы перегородок и технические перегородки 1.131.9-24.2-01 Монтажная схема перегородки с минераловатными плитами 1.131.9-24.2-02 Монтажные схема перегородки с минераловатными прошивными матами 1.131.9-24.2-03 Схема монтажной электропроводки, пример 1.131.9-24.2-04 Пример установки монтажной коробки 1.131.9-24.2-05 Узлы: 1, 1а, Б, 2, 2А, 2Б 1.131.9-24.2-06 Узлы: 3, 4, 5, 6 1.131.9-24.2-07 Узлы: 7, 8, 9 1.131.9-24.2-08 Узлы: 10, 11 1.131.9-24.2-09 Узлы: 12, 13, 4 1.131.9-24.2-10 Варианты крепления минераловатных прошивных матов в перегородках 1.131.9-24.2-11 Скоба для крепления монтажных коробок 1.131.9-24.2-12 Узлы крепления дюбелей, анкеров и крючков
Расположен в:	Техническая документация
