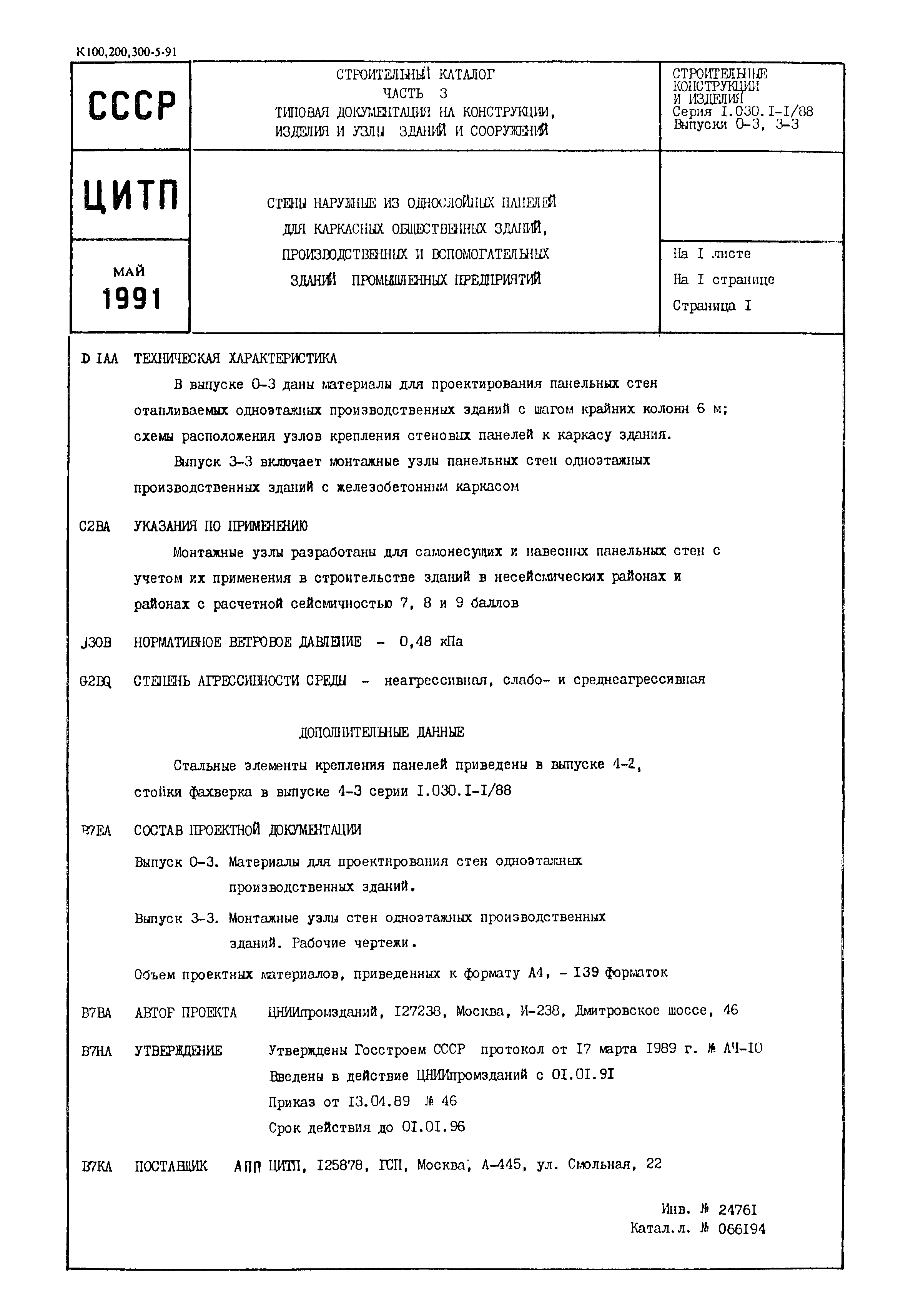

Скачать Серия 1.030.1-1/88 Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.1-1/88

Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи

Обозначение: Серия 1.030.1-1/88
Обозначение англ: Series 1.030.1-1/88
Статус:действует
Название рус.:Выпуск 3-3. Монтажные узлы стен одноэтажных производственных зданий. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Область применения:В выпуске приведены монтажные узлы навесных и самонесущих панельных стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом.
Оглавление:1.030.1-1/88.3-3-ПЗ Пояснительная записка
1.030.1-1/88.3-3-К1 Узел 1. Крепление стойки фахверка к фундамента
1.030.1-1/88.3-3-К2 Узел 2… 5. Стык стоек фахверка, крепление насадки к стойке фахверка
1.030.1-1/88.3-3-К3 Узел 6, 7. Крепление насадки к колонне торцового фахверка
1.030.1-1/88.3-3-К4 Узел 8. Крепление стойки фахверка к колонне
1.030.1-1/88.3-3-К5 Узел 9, 10. Крепление опорной консоли РК и ТК к железобетонной колонне
1.030.1-1/88.3-3-К6 Узел 11, 12. Крепление опорной консоли ТК и ФК к стойке торцового фахверка
1.030.1-1/88.3-3-К7 Узел 13. Обирание стеновой панели на фундаментную балку
1.030.1-1/88.3-3-К8 Узел 14. Крепление стеновой панели к железобетонной колонне, балке покрытия, ферме
1.030.1-1/88.3-3-К9 Узел 15. Крепление стеновой панели к железобетонной ферме и балке, покрытия по продольному ряду колонн при привязке "250"
1.030.1-1/88.3-3-К10 Узел 16. Крепление стеновой панели к железобетонной колонне в уровне низа окна
1.030.1-1/88.3-3-К11 Узел 17. Крепление стеновой панели к железобетонной колонне в уровне верха окна
1.030.1-1/88.3-3-К12 Узел 18. Крепление стеновой панели глухого участка стены к железобетонной колонне в уровне опорной консоли
1.030.1-1/88.3-3-К13 Узел 19. Крепление стеновой панели глухого участка стены к стойке фахверка
1.030.1-1/88.3-3-К14 Узел 20. Крепление стеновой панели к стойке фахверка в уровне низа окна
1.030.1-1/88.3-3-К15 Узел 21. Крепление стеновой панели к стойке фахверка в уровне верха окна
1.030.1-1/88.3-3-К16 Узел 22. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли
1.030.1-1/88.3-3-К17 Узел 23. Крепление стеновой панели глухого участка стены к стольному элементу колонны фахверка
1.030.1-1/88.3-3-К18 Узел 24. Крепление стеновой панели глухого участка стены к надколонной стойке металлической фермы
1.030.1-1/88.3-3-К19 Узел 25. Крепление парапетной панели к плите покрытия при привязке "0"
1.030.1-1/88.3-3-К20 Узел 26. Крепление парапетной панели к плите покрытия при привязке "250"
1.030.1-1/88.3-3-К21 Узел 27… 29 Крепление простенков к надоконной и подоконной панелям. Соединение простенков
1.030.1-1/88.3-3-К22 Узел 30. Крепление стеновой панели фронта к насадке фахверка в глухом участке стены
1.030.1-1/88.3-3-К23 Узел 31. Крепление стеновой панели фронта к насадке фахверка в глухом участке стены при подстропильной ферме
1.030.1-1/88.3-3-К24 Узел 33. Крепление панели к насадке колонны торцового фахверка
1.030.1-1/88.3-3-К25 Узел 34. Крепление панели парапета к насадке фахверка в углу при привязке "250"
1.030.1-1/88.3-3-К26 Узел 35. Крепление панели парапета к насадке фахверка в углу при привязке "0"
1.030.1-1/88.3-3-К27 Узел 36. Крепление панели парапета к насадке фахверка при привязке "250"
1.030.1-1/88.3-3-К28 Узел 37. Крепление панели парапета к насадке фахверка по оси среднего ряда
1.030.1-1/88.3-3-К29 Узел 38. Крепление панели парапета к насадке фахверка
1.030.1-1/88.3-3-К30 Узел 39. Крепление карнизной панели к плите покрытия у рядовой оси
1.030.1-1/88.3-3-К31 Узел 40. Крепление карнизной панели к насадке фахверка в углу здания
1.030.1-1/88.3-3-К32 Узел 41. Крепление стеновой панели к железобетонной колонне в уровне низа окна для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К33 Узел 42. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К34 Узел 43. Крепление стеновой панели глухого участка к железобетонной колонне для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К35 Узел 44. Крепление стеновой панели к стойке фахверка в уровне низа окна в углу для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К36 Узел 45. Крепление стеновой панели глухого участка стены к стойке фахверка по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К37 Узел 46. Крепление стеновой панели к стойке фахверка в уровне низа окна по оси среднего ряда зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К38 Узел 47. Крепление стеновой панели к стойке фахверка в уровне опорной консоли для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К39 Узел 48. Крепление стеновой панели глухого участка стены к стойке фахверка в углу для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К40 Узел 49. Крепление стеновых панелей в углу здания
1.030.1-1/88.3-3-К41 Узел 50. Крепление панелей простенка в углу здания
1.030.1-1/88.3-3-К42 Узел 51. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли по оси среднего ряда для зданий с расчетной сейсмичностью 7, 8 и 9 баллов
1.030.1-1/88.3-3-К43 Узел 52. Крепление стеновой панели к колонне продольного ряда в уровне верха оконного проема в зданиях с увеличенным расстоянием между температурными швами (при в колонны = 400 мм)
1.030.1-1/88.3-3-К44 Узел 53. Крепление стеновой панели к колонне продольного ряда в уровне верха оконного проема в зданиях с увеличенным расстоянием между температурными швами (при в колонны >= 500 мм)
1.030.1-1/88.3-3-К45 Узел 54. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при в колонны = 400 мм)
1.030.1-1/88.3-3-К46 Узел 55. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при в колонны >= 500 мм)
1.030.1-1/88.3-3-К47 Узел 56. Заполнение швов между панелями в несейсмических условиях
1.030.1-1/88.3-3-К48 Узел 57, 58. Заполнение швов между панелями в несейсмических условиях
1.030.1-1/88.3-3-К49 Узел 59, 60. Заполнение швов между панелями в сейсмических условиях
1.030.1-1/88.3-3-К50 Узел 61. Заполнение швов между панелями в сейсмических условиях
1.030.1-1/88.3-3-К51 Узел 62, 63. Заполнение швов в сейсмических условиях
1.030.1-1/88.3-3-К52 Узел 64, 65. Заполнение швов между панелями цементным раствором
1.030.1-1/88.3-3-К53 Монтажные узлы. Спецификация
Расположен в:Техническая документация
Серия 1.030.1-1/88
