Скачать Серия 1.822.1-5 Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.822.1-5

Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи

Обозначение:	Серия 1.822.1-5
Обозначение англ:	Series 1.822.1-5
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1988
Область применения:	Альбом содержит указания по проектированию и рабочие чертежи полурам прямоугольного сечения для рам пролетом 12, 18 и 21 м

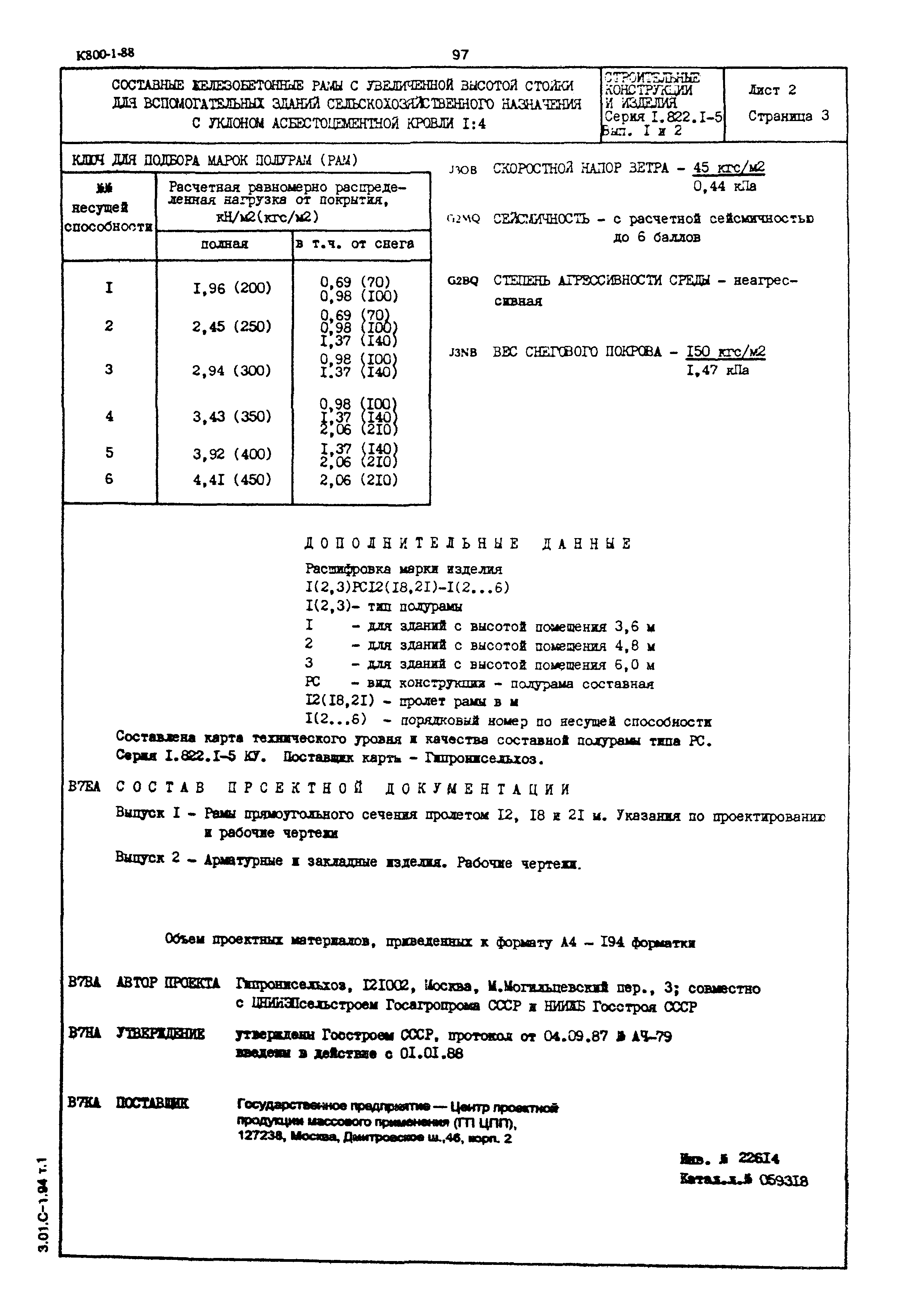

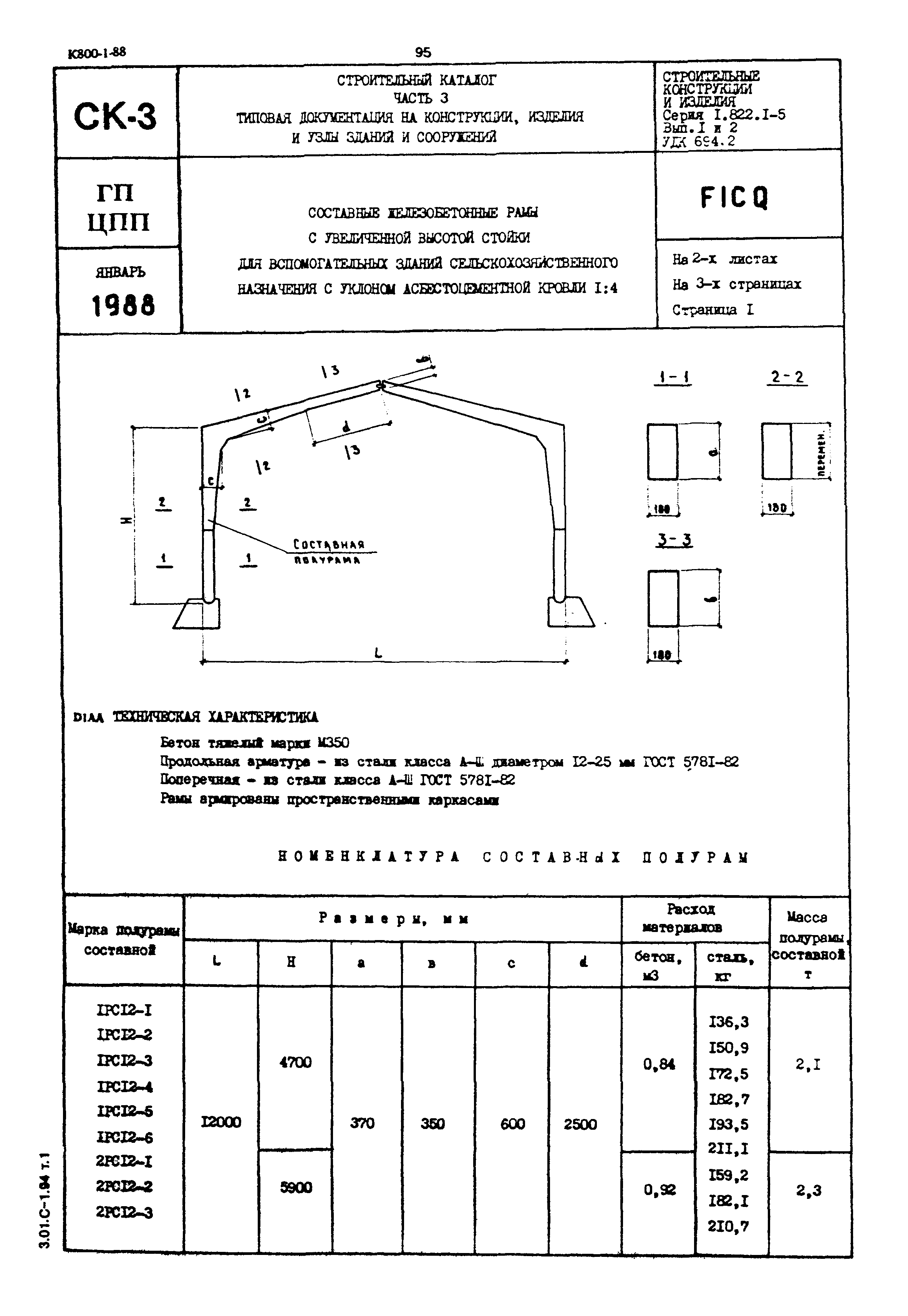

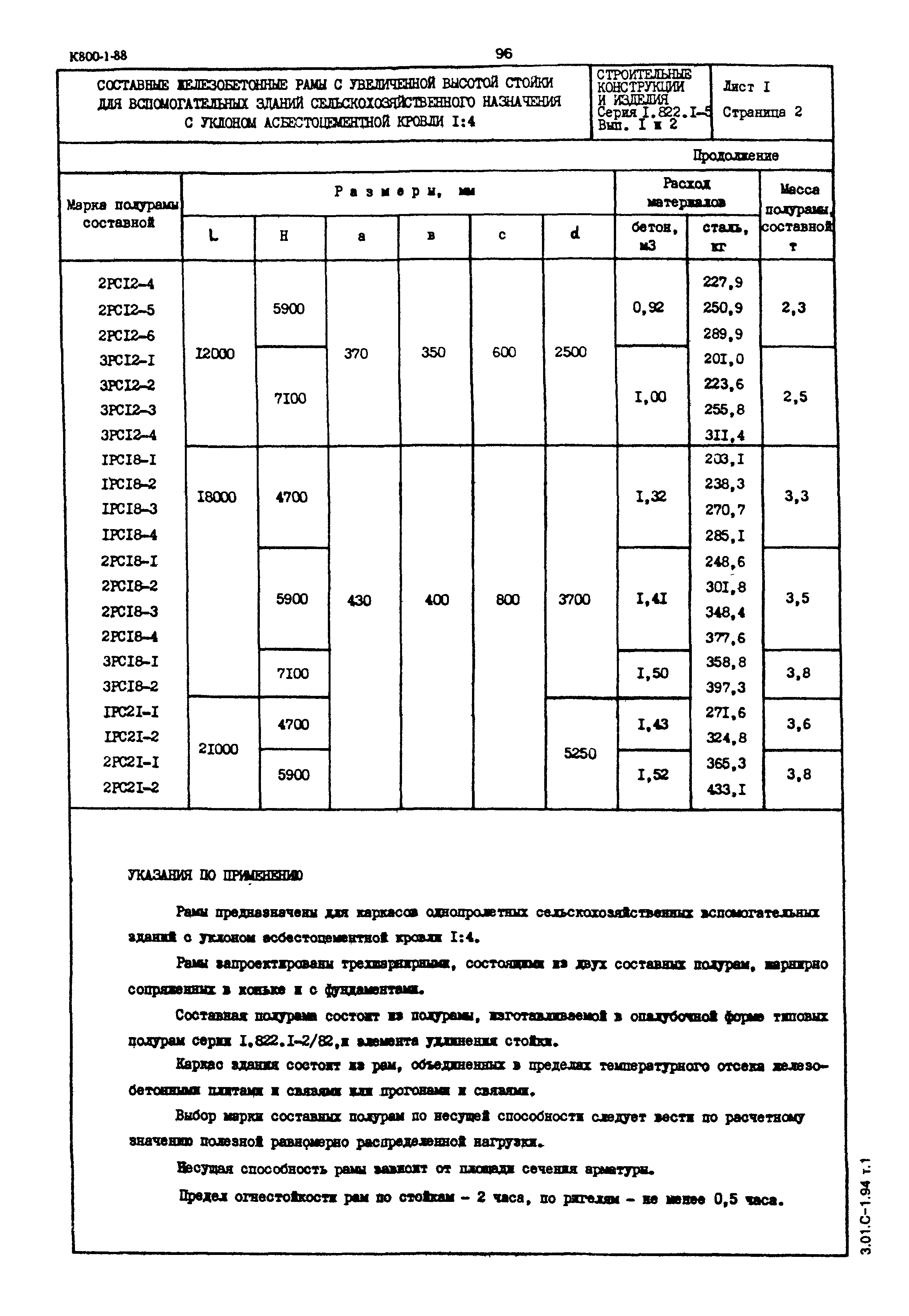

Оглавление:	1.822.1-5.1-000 ПЗ Пояснительная записка 1.822.1-5.1-000 ТУ Технические условия 1.822.1-5.1-000 НИ Номенклатура составных полурам 1.822.1-5.1-000 СМ1 Схемы контрольных испытаний рам 1.822.1-5.1-000 СМ2 Положение закладных изделий для крепления элементов покрытия и стенового ограждения 1.822.1-5.1-000 СМ3 Положение закладных изделий для крепления горизонтальных и вертикальных связей и распорок 1.822.1-5.1-000 СМ4 Схема расположения связей и распорок. Пример 1.822.1-5.1-100 Схема расположения элементов составной рамы 1.822.1-5.1-110 Схема расположения элементов составной полурамы РС12 1.822.1-5.1-120 Схема расположения элементов составной полурамы РС18 и РС 21 1.822.1-5.1-000 Г41 Полурама Р12. Габаритный чертеж 1.822.1-5.1-000 Г42 Полурама Р18 и Р21. Габаритный чертеж 1.822.1-5.1-000 У Узлы 1…4 1.822.1-5.1-000 Г43 Стойка удлинения С12. Габаритный чертеж 1.822.1-5.1-000 Г44 Стойка удлинения С18 и С21. Габаритный чертеж 1.822.1-5.1-111 Полурама Р12 1.822.1-5.1-111СБ Полурама Р12. Сборочный чертеж 1.822.1-5.1-122 Полурама Р18 и Р21 1.822.1-5.1-122 СБ Полурама Р18 и Р21. Сборочный чертеж 1.822.1-5.1-113 Стойка удлинения С12 1.822.1-5.1-113 СБ Стойка удлинения С12. Сборочный чертеж 1.822.1-5.1-124 Стойка удлинения С18 и С21 1.822.1-5.1-124 СБ Стойка удлинения С18 и С21. Сборочный чертеж 1.822.1-5.1-000 РС1 Ведомость расхода стали на полураму Р12 1.822.1-5.1-000 РС2 Ведомость расхода стали на полураму Р18 и Р21 1.822.1-5.1-000 РС3 Ведомость расхода стали на стойку удлинения С12 1.822.1-5.1-000 РС4 Ведомость расхода стали на стойку удлинения С18 и С21 1.822.1-5.1-000 РМ Ведомость расхода материалов
Расположен в:	Техническая документация
Список изменений:	№ 3 от 01.01.2002 (ИБ "Нормирование, стандартизация и сертификация в строительстве" 3-2001; БСТ 7-2001)
