ГОСТ Р 51885-2002 (ИСО 7001:1990)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗНАКИ ИНФОРМАЦИОННЫЕ
ДЛЯ ОБЩЕСТВЕННЫХ МЕСТ
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом классификации, терминологии и информации по стандартизации и качеству (ВНИИКИ), Техническим комитетом по стандартизации ТК10 «Оценка эффективности и управления рисками»
ВНЕСЕН Научно-техническим управлением Госстандарта России
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 15 апреля 2002 г. № 153-ст
3 Настоящий стандарт представляет аутентичный текст международного стандарта ИСО 7001-90 «Информационные знаки для общественных мест» и содержит дополнительные требования, отражающие потребности экономики страны
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
|
4 Цифровой указатель и описание информационных знаков для общественных мест. 2 |
ГОСТ Р 51885-2002 (ИСО 7001:1990)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗНАКИ ИНФОРМАЦИОННЫЕ ДЛЯ ОБЩЕСТВЕННЫХ МЕСТ
Public information symbols
Дата введения 2003-01-01
1 Область распространения
Настоящий стандарт определяет графическое содержание информационных знаков (или пиктограмм), используемых в общественных местах. Область применения, указанная при каждом графическом знаке, определяет, каким образом должны использоваться знаки; графический знак может быть использован и в других областях, если это представляется оправданным.
Графические знаки целесообразно применять в тех случаях, когда использование текста может явиться препятствием для понимания сообщения.
Настоящий стандарт применяется совместно с ИСО/ТО 7239.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ИСО 3864-84 1) Цвета и знаки безопасности
ИСО/ТО 7239-84 1) Разработка и принципы применения информационных условных знаков для населения
1) Перевод имеется в Федеральном фонде стандартов.
3 Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 объект: Изображение с помощью графического знака.
3.2 графический знак: Визуально воспринимаемое изображение, предназначенное для сообщения информации независимо от языка. Знак может быть нарисован, напечатан или нанесен любым другим способом.
3.3 знак, предназначенный для оповещения публики; пиктограмма: Графический знак, предназначенный для сообщения информации широкой публике, для понимания которого не должны требоваться специальные или профессиональные знания.
3.4 назначение: цель графического знака.
3.5 область применения: Контекст, в котором уместно использование графического знака для передачи сообщения.
3.6 графическое содержание: Элементы графического знака с указанием их относительного расположения.
3.7 стандартизованное графическое содержание: Графическое содержание, соответствующее тексту - описанию каждого объекта.
3.8 рекомендуемый образец: Предпочтительная графическая интерпретация графического знака, соответствующая стандартизованному графическому содержанию.
4 Цифровой указатель и описание информационных знаков для общественных мест
Стандартизованное графическое содержание: стрелка с бельгийским (из двух параллелограммов) острием, угол в вершине которого составляет от 84° до 86°.
Назначение: указание направления.
Область применения: общественные места, здания, учреждения.
002 Разрешается курить (рисунок А.2)
Стандартизованное графическое содержание: сигарета с дымом, вид сбоку.
Назначение: указание мест, где разрешено курить.
Область применения: общественные места, здания, учреждения.
Стандартизованное графическое содержание: вертолет, вид сбоку.
Назначение: указание на вертолетный транспорт.
Область применения: общественные места, здания, учреждения, карты, справочники.

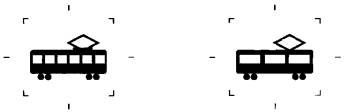

Стандартизованное графическое содержание: трамвай, вид сбоку.
Назначение: указание на трамвайный транспорт.
Область применения: общественные места, здания, учреждения, карты, справочники, расписания.

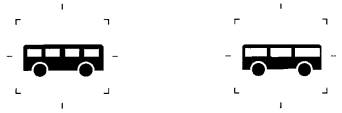

Стандартизованное графическое содержание: автобус, вид сбоку.
Назначение: указание на автобусный транспорт.
Область применения: общественные места, здания, учреждения, карты, справочники, расписания.
Стандартизованное графическое содержание: мужской силуэт.
Назначение: указание туалета для мужчин.
Область применения: общественные места, здания, учреждения.
Стандартизованное графическое содержание: женский силуэт.
Назначение: указание туалета для женщин.
Область применения: общественные места, здания, учреждения.

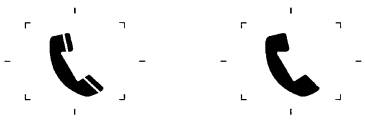

Стандартизованное графическое содержание: телефонная трубка, вид сбоку.
Назначение: указание на телефонную связь.
Область применения: общественные места, здания, учреждения, карты, справочники, путеводители.

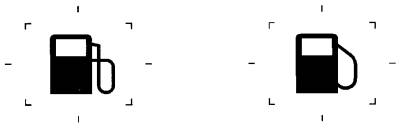

009 Заправочная станция (рисунок А.9)
Стандартизованное графическое содержание: бензоколонка со шлангом.
Назначение: указание на наличие горючего для двигателей.
Область применения: общественные места, здания, учреждения, карты, справочники, расписания.
010 Питьевая вода (водопроводная) (рисунок А.10)
Стандартизованное графическое содержание: кран над стаканом с водой, обозначенной волнистыми линиями.
Назначение: указание на питьевую (водопроводную) воду.
Область применения: общественные места, здания, учреждения, карты, справочники.
Стандартизованное графическое содержание: лестница с двумя силуэтами людей, один из которых поднимается, а другой спускается по лестнице, если не предусмотрено определенное направление;
лестница с одним силуэтом спускающегося человека - лестница, предназначенная только для спуска;
лестница с одним силуэтом поднимающегося человека - лестница, предназначенная только для подъема
Назначение: указание на проход по неподвижной лестнице. Знак не должен использоваться для указания или обозначения эскалатора.
Область применения: общественные места, здания, учреждения.
Стандартизованное графическое содержание: такси, вид спереди; в состав знака входит надпись «TAXI».
Примечание - При исполнении в уменьшенном масштабе надпись «TAXI» может быть опущена.
Назначение: указание на перевозки такси.
Области применения: общественные места, здания, учреждения, карты, справочники, путеводители.
013 Зал ожидания (рисунок А.13)
Стандартизованное графическое содержание: два человеческих силуэта (вид сбоку) и часы у них над головами.
Назначение: указание мест, где люди могут ожидать чего-либо, например на вокзале или в больнице.
Область применения: общественные места, здания, учреждения, справочники.
Стандартизованное графическое содержание: по ГОСТ Р 12.4.026.
Назначение: указание на место расположения огнетушителя и/или обозначение огнетушителя.
Область применения: учреждения, промышленные предприятия, общественный транспорт, мосты, тоннели, увеселительные заведения.
Стандартизованное графическое содержание: унитаз с сиденьем и крышкой, вид спереди.
Назначение: указание на вход в общественный туалет (мужской или женский).
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
016 Мужской туалет (рисунок А.15)
Стандартизованное графическое содержание: мужской силуэт рядом с унитазом, вид спереди.
Назначение: указание на вход в мужские туалеты.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
017 Женский туалет (рисунок А.16)
Стандартизованное графическое содержание: женский силуэт рядом с унитазом, вид спереди.
Назначение: указание на вход в женские туалеты.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
018 Мусорный ящик (рисунок А.17)
Стандартизованное графическое содержание: силуэт человека, стоящего рядом с мусорным ящиком, изображенным в вертикальном сечении. Четыре маленьких квадрата, обозначающих выбрасываемый мусор и падающих в мусорный ящик.
Назначение: указание на мусорный ящик, в который следует класть мусор.
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
019 Не бросать мусор в данном месте (рисунок А.18)
Стандартизованное графическое содержание: рука, бросающая мусор и запрещающий крест, перечеркивающий только выбрасываемую вещь. Запрещающий крест может быть красным полупрозрачным.
Назначение: указание на место, где запрещено бросать мусор.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, транспортные средства.
Стандартизованное графическое содержание: банкнота с изображенным на ней валютным знаком и три произвольно расположенные монеты с различными валютными знаками.
Назначение: указание на расположение бюро обмена иностранной валюты.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, расписания.
Стандартизованное графическое содержание: кабина лифта в шахте и несколько кнопок в кабине. Силуэт человека, стоящего в кабине.
Стрелка, направленная вверх, над кабиной. Стрелка, направленная вниз, под кабиной.
Назначение: указание на расположение пассажирского лифта.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
Стандартизованное графическое содержание: изображение самолета в плане.
Назначение: указание на расположение аэропорта.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, расписания.
023 Стоянка транспортных средств указанного типа (рисунок А.22)
Стандартизованное графическое содержание: заглавная буква Р без уширения в основании в сочетании с соответствующим графическим знаком, обозначающим конкретный тип транспортного средства.
Назначение: указание на расположение места, где можно поставить на стоянку дорожные транспортные средства (дополнительно должны быть указаны сведения о страховании, охране, стоимости стоянки и т.д.).
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, увеселительные и спортивные заведения, коммерческие центры.
Стандартизованное графическое содержание: вид сбоку соответствующего водного транспортного средства.
Назначение: указание на расположение служб водного транспорта и обозначение этих служб.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители и расписания.
025 Особо охраняемая природная зона (рисунок А.24)
Стандартизованное графическое содержание: силуэт дерева рядом с силуэтом животного.
Назначение: указание на расположение охраняемого места, предназначенного для защиты флоры и фауны.
Область применения: общественные места, учреждения и службы, карты, справочники, путеводители.
Стандартизованное графическое содержание: по ГОСТ Р 12.4.026
Назначение: указание и обозначение места входа или маршрута, рекомендуемого для того, чтобы попасть в какое-либо помещение.
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, транспортные средства.
Стандартизованное графическое содержание: по ГОСТ Р 12.4.026
Назначение: указание и обозначение места выхода или маршрута, рекомендуемого для того, чтобы выйти из какого-либо помещения.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители, транспортные средства.
028 Камера хранения (рисунок А.25)
Стандартизованное графическое содержание: комплект из четырех мест багажа, аккуратно размещенных на двух полках.
Назначение: указание на место, где можно временно оставить багаж на хранение.
Область применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
029 Занятия спортом (рисунок А.26)
Стандартизованное графическое содержание: три различные спортивные принадлежности.
Назначение: указание на расположение места, предназначенного для спортивных занятий.
Области применения: общественные места, учреждения и общественные службы, карты, справочники, путеводители.
Стандартизованное графическое содержание: силуэт человека, спящего в кровати.
Назначение: указание на место, где может быть временно предоставлено или заказано жилье.
Области применения: общественные места, учреждения, общественные службы, карты, справочники, путеводители.
Стандартизованное графическое содержание: перпендикулярно скрещенные вилка и нож.
Назначение: указание на место, где можно поесть или приобрести горячую и холодную еду и где разрешено подавать винно-водочные изделия.
Область применения: общественные места, учреждения, общественные службы, карты, справочники, путеводители, расписания, транспортные средства.
Стандартизованное графическое содержание: кровать и над ней контур креста или в зависимости от традиции, любой другой символ, ассоциирующийся с медицинской помощью.
Назначение: указание на место, где имеется постоянная медицинская служба, и/или обозначение здания и пристроек к нему, в которых расположена такая служба.
Область применения: общественные места, учреждения, общественные службы, карты, справочники, путеводители.
033 Канатная подвесная дорога с большими кабинами (рисунок А.30)
Стандартизованное графическое содержание: большая прямоугольная кабина с несколькими окнами, подвешенная на наклонном тросе, вид сбоку.
Назначение: указание на транспортную канатную дорогу, пассажиры которой едут в закрытых подвесных кабинах большой вместимости.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
034 Канатная подвесная дорога с малыми кабинами (рисунок А.31)
Стандартизованное графическое содержание: малая шестиугольная кабина с одним окном, подвешенная на наклонном тросе, вид сбоку.
Назначение: указание на транспортную канатную дорогу, пассажиры которой едут в закрытых подвесных кабинах малой вместимости.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
035 Фуникулер (зубчатая железная дорога) (рисунок А.32)
Стандартизованное графическое содержание: кабина фуникулера (зубчатой железной дороги).
Назначение: указание на транспортный фуникулер (зубчатую железную дорогу), пассажиры которого едут в закрытых кабинах.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
036 Кресельная канатная дорога (рисунок А.33)
Стандартизованное графическое содержание: силуэт человека, который сидит в кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: указание на транспортное средство, пассажиры которого едут по одному на подвесных креслах.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
037 Опустите поручень1) (рисунок А.34)
Стандартизованное графическое содержание: силуэт человека, сидящего в подвесном кресле и опускающего защитный поручень, вид сбоку; стрелка показывает направление движения поручня.
Назначение: указание, предписывающее пассажирам опустить поручень немедленно после посадки.
Область применения: кресельная канатная дорога с поручнями.
038 Поднимите поручень1) (рисунок А.35)
Стандартизованное графическое содержание: силуэт человека, сидящего в подвесном кресле и поднимающего защитный поручень, вид сбоку; стрелка показывает направление движения поручня.
Назначение: указание места, в котором пассажиры, приближаясь к верхней или нижней площадке, должны поднять защитный поручень.
Область применения: кресельная канатная дорога с поручнями.
1) Если знак используют в качестве сигнала безопасности, то должны соблюдаться требования к цвету и форме, приведенные в ИСО 3864.
039 Закройте предохранительную перекладину 1) (рисунок А.36)
Стандартизованное графическое содержание: вид сбоку подвесного кресла с предохранительной перекладиной; стрелка показывает направление, в котором закрывается перекладина.
Назначение: указание, предписывающее пассажирам закрыть предохранительную перекладину (или предохранительную цепь) немедленно после посадки.
Область применения: кресельная канатная дорога с предохранительными перекладинами (или с предохранительными цепями).
040 Откройте предохранительную перекладину 1) (рисунок А.37)
Стандартизованное графическое содержание: вид сбоку подвесного кресла с предохранительной перекладиной; стрелка показывает направление, в котором открывается перекладина.
Назначение: указание места, в котором пассажиры, приближаясь к верхней или нижней площадке, должны открыть предохранительную перекладину (или предохранительную цепь).
Области применения: кресельная канатная дорога с предохранительными перекладинами (или с предохранительными цепями).
1) Если знак используют в качестве сигнала безопасности, то должны соблюдаться требования к цвету и форме, приведенные в ИСО 3864.
041 Держитесь по двое (рисунок А.38)
Стандартизованное графическое содержание: вид спереди двух сплошных силуэтов людей, стоящих рядом, за каждым из которых видны контуры подобных силуэтов.
Назначение: указание, предписывающее пассажирам держаться по двое.
Область применения: двухместные кресельные канатные дороги и бугельные подъемники.
042 Держитесь по трое (рисунок А.39)
Стандартизованное графическое содержание: вид спереди трех сплошных силуэтов людей, стоящих рядом, за каждым из которых видны контуры подобных силуэтов.
Назначение: указание, предписывающее пассажирам держаться по трое.
Область применения: трехместные кресельные канатные дороги.
043 Приподнимите носки лыж (рисунок А.40)
Стандартизованное графическое содержание: силуэт человека в лыжах, сидящего на подвесном кресле, вид сбоку, стрелка вблизи носков лыж, направленная вверх.
Назначение: указание места, где пассажиры должны приподнять носки лыж.
Область применения: кресельные канатные дороги.
044 Бугельный подъемник (рисунок А.41)
Стандартизованное графическое содержание: силуэт человека, стоящего на лыжах и держащегося за бугель, направленный в сторону движения, вид сбоку.
Назначение: указание на транспортный бугельный подъемник, предназначенный только для подъема на лыжах.
Область применения: горнолыжные базы и туристические центры, информационные щиты, карты, путеводители.
Стандартизованное графическое содержание: силуэт человека в ванне с водой, изображенной с помощью волнистой черты.
Назначение: указание и обозначение места внутри здания, где расположено оборудование, позволяющее человеку частично погрузиться в воду в горизонтальном положении. Знак не должен использоваться для указания или обозначения душа или бассейна.
Область применения: общественные места, здания и учреждения, планы этажей, информационные схемы, карты, справочники.
Стандартизованное графическое содержание: вид сбоку душа, из сетки которого в бак льется вода, изображенная с помощью пунктира.
Назначение: указание и обозначение оборудования, позволяющего человеку помыться под непрерывным потоком рассеиваемой воды, или указание и обозначение помещения, в котором расположено такое оборудование. Знак не должен использоваться для указания или обозначения ванны.
Область применения: общественные места, здания и учреждения, планы этажей, информационные схемы, карты, путеводители.
Стандартизованное графическое содержание: силуэт человека, держащего ракетку, над которой изображен мяч; двойной горизонтальной линией изображен верх сетки.
Назначение: указание и обозначение места, где можно играть в теннис, и/или указание и обозначение теннисных кортов. Знак не должен использоваться для обозначения настольного тенниса, сквоша или ракетбола.
Область применения: общественные места, здания и учреждения, информационные схемы, карты, путеводители.
048 Сквош / ракетбол (рисунок А.45)
Стандартизованное графическое содержание: линии, изображающие угол комнаты, на них налагается силуэт человека, держащего ракетку, над которой изображен мяч.
Примечание - При исполнении в малом масштабе мяч может быть опущен.
Назначение: указание и обозначение оборудования, позволяющего заниматься сквошем и /или ракетболом.
Знак не должен использоваться для обозначения тенниса или настольного тенниса.
Область применения: общественные места, здания и учреждения, информационные схемы, карты, путеводители.
049 Бюро находок. Утерянные и найденные вещи (рисунок А.46)
Стандартизованное графическое содержание: перчатка, зонт с ярлыком, на котором изображен вопросительный знак, и портфель.
Назначение: указание и обозначение места, куда заявляют об утерянных вещах и где могут быть получены найденные вещи. Знак не должен использоваться для обозначения бюро по розыску затерявшегося багажа.
Область применения: общественные места, здания и учреждения, информационные схемы, карты, путеводители.
Стандартизованное графическое содержание: рука, держащая два билета.
Назначение: указание и обозначение службы выдачи билетов. Допускается использовать для обозначения билетных автоматов. Знак не допускается использовать для указания на контроль билетов.
Область применения: общественные места, здания и учреждения, транспортные средства, планы этажей, информационные схемы, карты.
051 Телескопическое кресло на два места (рисунок А.48)
Стандартное графическое содержание: силуэты двух людей, сидящих на кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: информация о том, что телескопическое кресло может транспортировать одновременно двух пассажиров, сидящих рядом.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
052 Телескопическое кресло на три места (рисунок А.49)
Стандартное графическое содержание: силуэты трех людей, сидящих на кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: информация о том, что телескопическое кресло может транспортировать одновременно трех пассажиров, сидящих рядом.
Области применения: лыжные станции и туристические центры, указательные щиты, карты путеводители.
053 Телескопическое кресло на четыре места (рисунок А.50)
Стандартное графическое содержание: силуэты четырех людей, сидящих на кресле, подвешенном на наклонном тросе, вид сбоку.
Назначение: информация о том, что телескопическое кресло может транспортировать одновременно четырех пассажиров, сидящих рядом.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
054 Встаньте по четыре в ряд (рисунок А.51)
Стандартное графическое содержание: закрашенные силуэты четырех стоящих рядом людей, вид спереди, за каждым из которых видны подобные контурные силуэты.
Назначение: информировать пассажиров о том, что они должны встать по четыре в ряд.
Область применения: телескопические кресла на четыре места, лыжные станции и туристические центры, указательные щиты, карты, путеводители.
055 Поднимитесь и выходите (для пешеходов) 1) (рисунок А.52)
Стандартное графическое содержание: силуэт человека в профиль, сходящего с подвесного кресла, стрелка указывает направление требуемого движения.
Назначение: информировать пассажиров без лыж, сидящих на телескопическом кресле, о месте, где они должны высаживаться.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
056 Поднимайтесь и выходите (для лыжников) 1) (рисунок А.53)
Стандартное графическое содержание: силуэт лыжника на лыжах в профиль, сходящего с подвесного кресла; стрелка указывает направление требуемого движения.
Назначение: информировать пассажиров лыжников, сидящих на телескопическом кресле, о месте, где они должны высаживаться.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
057 Крутой склон (для подъемных склонов) 1) (рисунок А.54)
Стандартное графическое содержание: силуэт лыжника на лыжах в профиль, которого почти вертикально тянет подъемник. Лыжи параллельны стороне закрашенного равностороннего треугольника со знаком % наклона.
Назначение: информировать лыжников об особой крутизне некоторых участков подъемного склона.
Область применения: лыжные станции и туристические центры, указательные щиты, карты, путеводители.
1) Если знак используют в качестве сигнала безопасности, то должны соблюдаться требования к цвету и форме, приведенные в ИСО 3864.
Алфавитный указатель информационных знаков
Автобус 005
Билеты 050
Больница 032
Бугельный подъемник 044
Бюро находок 049
Ванна 045
Вертолет 003
Встаньте по четыре в ряд 054
Вход 026
Выход 027
Держитесь по двое 041
Держитесь по трое 042
Душ 046
Женский туалет 017
Женщина 007
Жилье 030
Закройте предохранительную перекладину 039
Зал ожидания 013
Занятия спортом 029
Заправочная станция 009
Зубчатая железная дорога 035
Камера хранения 028
Канатная подвесная дорога с большими кабинами 033
Канатная подвесная дорога с малыми кабинами 034
Кресельная канатная дорога 036
Крутой склон (для подъемных склонов) 057
Лестница 011
Лифт 021
Мужской туалет 016
Мужчина 006
Мусорный ящик 018
Направление 001
Не бросать мусор в данном месте 019
Обмен 020
Огнетушитель 014
Опустите поручень 037
Откройте предохранительную перекладину 040
Особо охраняемая природная зона 025
Питьевая вода (водопроводная) 010
Поднимите поручень 038
Поднимитесь и выходите (для лыжников) 056
Поднимитесь и выходите (для пешеходов) 055
Приподнимите носки лыж 043
Разрешается курить 002
Ресторан 031
Самолет 022
Сквош / ракетбол 048
Стоянка транспортных средств указанного типа 023
Судно 024
Такси 012
Телескопическое кресло на два места 051
Телескопическое кресло на три места 052
Телескопическое кресло на четыре места 053
Телефон 008
Теннис 047
Трамвай 004
Туалет 015
Утерянные и найденные вещи 049
Фуникулер 035
ПРИЛОЖЕНИЕ А
(рекомендуемое)
Рекомендуемые образцы и их размеры
А.1 Размеры сторон квадрата, в котором размещают графическое изображение знака для общественных мест, зданий, учреждений и т.п., рекомендуется выбирать из таблицы А.1.
Таблица А.1 - Размеры знаков в зависимости от расстояния опознания
|
Длина стороны квадрата, мм |
Расстояние опознания, м |
Длина стороны квадрата, мм |
|
|
1 |
50 |
11 - 12 |
300 |
|
2 |
80 |
13 - 14 |
350 |
|
3 |
100 |
15 - 16 |
400 |
|
4 |
100 |
17 - 18 |
450 |
|
5 |
150 |
19 - 20 |
500 |
|
6 |
150 |
21 - 22 |
550 |
|
7 - 8 |
200 |
23 - 24 |
600 |
|
9 - 10 |
250 |
25 |
650 |
А.2 Рекомендуемые размеры сторон квадрата, в котором размещают графическое изображение знаков для печатной продукции (справочников, расписаний, карт и т.п.) от 3 до 50 мм.
А.3 Если представлены два рисунка, то один из них предназначен для исполнения в крупном масштабе, а другой, упрощенный, для использования в уменьшенном масштабе. В таких случаях при использовании рисунка для воспроизведения в очень маленьком масштабе могут быть опущены некоторые элементы, являющиеся частью стандартизованного содержания.
А.4 Знаки, представленные на рисунках А.33 - А.36, А.44, А.51 - А.53, А.55 - А.57, могут быть изменены так, чтобы они соответствовали направлению движения.
А.5 Рекомендуемые образцы
|
Рисунок А.1 |
Рисунок А.2 |
Рисунок А.3 |
|||
|
Рисунок А.4 |
|||||
|
Рисунок А.5 |
|||||
|
Рисунок А.6 |
Рисунок А.7 |
||||
|
Рисунок А.8 |
|||||
|
Рисунок А.9 |
|||||
|
Рисунок А.10 |
Рисунок А.11 |
||||
|
Рисунок А.12 |
Рисунок А.13 |
||||
|
Рисунок А.14 |
Рисунок А.15 |
Рисунок А.16 |
Рисунок А.17 |
||
|
Рисунок А.18 |
Рисунок А.19 |
Рисунок А.20 |
Рисунок А.21 |
||
|
Рисунок А.22 |
Рисунок А.23 |
Рисунок А.24 |
|||
|
Рисунок А.25 |
Рисунок А.26 |
Рисунок А.27 |
|||
|
Рисунок А.28 |
Рисунок А.29 |
Рисунок А.30 |
|||
|
Рисунок А.31 |
Рисунок А.32 |
Рисунок А.33 |
|||
|
Рисунок А.34 |
Рисунок А.35 |
Рисунок А.36 |
|||
|
Рисунок А.37 |
Рисунок А.38 |
Рисунок А.39 |
|||
|
Рисунок А.40 |
Рисунок А.41 |
Рисунок А.42 |
|||
|
Рисунок А.43 |
Рисунок А.44 |
Рисунок А.45 |
|||
|
Рисунок А.46 |
Рисунок А.47 |
Рисунок А.48 |
|||
|
Рисунок А.49 |
Рисунок А.50 |
Рисунок А.51 |
|||
|
Рисунок А.52 |
Рисунок А.53 |
Рисунок А.54 |
|||
Ключевые слова: символ, графическое изображение, знак, информационная отметка, описание, применение, размер, цифровой код
