ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ 18477-79
(СТ СЭВ 772-83)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ Типы, основные параметры и размеры Universal containers. Types. Basic parameters and dimensions |
ГОСТ (СТ СЭВ 772-83) Взамен |
Постановлением Государственного комитета СССР по стандартам от 14 сентября 1979 г. № 3572 срок введения установлен
Проверен в 1984 г. Постановлением Госстандарта с 01.01.80,
от 07.12.84 № 4170 срок действия продлен до 01.01.90
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.
Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.
В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.
Стандарт полностью соответствует СТ СЭВ 772-83.
(Измененная редакция, Изм. № 3).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:
крупнотоннажные - массой брутто от 10 т и выше с угловыми фитингами;
среднетоннажные - массой брутто от 3 до 10,0 т с рымными узлами;
малотоннажные - массой брутто менее 3 т с рымными узлами.
(Измененная редакция, Изм. № 3).
1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.
Таблица 1
|
Обозначение типоразмера |
Масса брутто, т |
Внутренний объем, м3, не менее |
||
|
Rном |
Rмакс |
|||
|
Крупнотоннажные |
|
|
|
|
|
1АА |
30 |
30,48 |
65,6 |
|
|
1А |
30 |
30,48 |
61,3 |
|
|
1АХ |
30 |
30,48 |
* |
|
|
1ВВ** |
25 |
25,40 |
48,9 |
|
|
1В** |
25 |
25,40 |
45,7 |
|
|
1ВХ** |
25 |
25,40 |
* |
|
|
1СС |
24 |
24,00 |
32,1 |
|
|
1C |
24 |
24,00 |
30,0 |
|
|
1СХ |
24 |
24,00 |
* |
|
|
1D |
10 |
10,16 |
14,3 |
|
|
1DX |
10 |
10,16 |
* |
|
|
Среднетоннажные |
|
|
|
|
|
УУКП-5(6) |
5 |
6,00*** |
11,3 |
|
|
УУКП-5 |
5 |
5,0 |
11,3 |
|
|
УУК-5(6) |
5 |
6,00*** |
10,4 |
|
|
УУК-5 |
5 |
5,00 |
10,4 |
|
|
УУК-5У |
5 |
5,00 |
5,1 |
|
|
УУКП-3(5) |
3 |
5,00 |
5,7 |
|
|
УУК-3(5) |
3 |
5,00 |
5,1 |
|
|
УУК-3 |
3 |
3,00 |
5,1 |
|
|
Малотоннажные |
|
|
|
|
|
АУК-1,25 |
1,25 |
1,25 |
3,0 |
|
|
АУК-0,625 |
0,625 |
0,63 |
1,4 |
|
|
* Определяют расчетом в зависимости от принятой высоты контейнера. ** К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава. *** Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств. |
||||
(Измененная редакция, Изм. № 1, 2, 3).
1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/ м3.
1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.
Внутренний объем открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров - по согласованию с транспортными министерствами.
(Новая редакция, Изм. № 3).
1.5. (Исключен, Изм. № 2).
1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82.
Примеры условного обозначения:
универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м номинальной длины контейнера:
1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82
то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:
1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82
то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:
УУК-5 ГОСТ 18477-79
то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:
УУКП-3(5) ГОСТ 18477-79
автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:
АУК-1,25 ГОСТ 18477-79.
Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1-6 и табл. 2.
Таблица 2
|
Размеры |
Номер чертежа |
||||||
|
Наружные |
Внутренние, не менее |
||||||
|
Длина L |
Ширина В |
Высота Н |
Длина l |
Ширина b |
Высота h |
||
|
1AA |
12192-10 |
2438-5 |
2591-5 |
11988 |
2330 |
2350 |
1 |
|
1А |
12192-10 |
2438-5 |
2438-5 |
11988 |
2330 |
2197 |
1 |
|
1АХ |
12192-10 |
2438-5 |
<2438 |
11988 |
2330 |
* |
1 |
|
1BB |
9125-10 |
2438-5 |
2591-5 |
8931 |
2330 |
2350 |
1 |
|
1В |
9125-10 |
2438-5 |
2438-5 |
8931 |
2330 |
2197 |
1 |
|
1BX |
9125-10 |
2438-5 |
<2438 |
8931 |
2330 |
* |
1 |
|
1СС |
6058-6 |
2438-5 |
2591-5 |
5867 |
2330 |
2350 |
1 |
|
1C |
6058-6 |
2438-5 |
2438-5 |
5867 |
2330 |
2197 |
1 |
|
1СХ |
6058-5 |
2438-5 |
<2438 |
5867 |
2330 |
* |
1 |
|
1D |
2991-5 |
2438-5 |
2438-5 |
2802 |
2330 |
2197 |
1 |
|
1DX |
2991-5 |
2438-5 |
<2438 |
2802 |
2330 |
* |
1 |
|
УУКП-5(6) |
2100±5 |
2650±7 |
2591±5 |
1950 |
2515 |
2310 |
2 |
|
УУКП-5 |
2100±5 |
2650±7 |
2591±5 |
1950 |
2515 |
2310 |
2 |
|
УУК-5(6) |
2100±5 |
2650±7 |
2400±5 |
1950 |
2515 |
2128 |
2 |
|
УУК-5 |
2100±5 |
2650±7 |
2400±5 |
1950 |
2515 |
2128 |
2; 3 |
|
УУК-5У |
2100±5 |
1325±3 |
2400±5 |
1980 |
1216 |
2128 |
4; 5 |
|
УУКП-3(5) |
2100±5 |
1325±3 |
2591±5 |
1980 |
1225 |
2380 |
4; 5 |
|
УУК-3(5) |
2100±5 |
1325±3 |
2400±5 |
1980 |
1225 |
2128 |
4; 5 |
|
УУК-3 |
2100±5 |
1325±3 |
2400±5 |
1980 |
1225 |
2128 |
4; 5 |
|
АУК-1,25 |
1800±5 |
1050±3 |
2000±5 |
1720 |
960 |
1820 |
6 |
|
АУК-0,625 |
1150±3 |
1050±3 |
1700±5 |
1070 |
910 |
1520 |
6 |
|
* Определяют расчетом в зависимости от принятой наружной высоты контейнера. Примечания: 1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1C и 1D - до 2158 мм при соответствующем изменении внутреннего объема. 2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС. 3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °С. |
|||||||
(Новая редакция, Изм. № 3).
2. РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ И ОСНОВНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ КОНТЕЙНЕРОВ
(Измененная редакция, Изм. № 3).
2.1. Ширина и высота торцевого дверного проема закрытых контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл. 3.
Таблица 3
|
Торцевые дверные проемы контейнеров в свету, мм, не менее |
||
|
Ширина |
Высота |
|
|
1АА |
2286 |
2261 |
|
1А |
2286 |
2134 |
|
1ВВ |
2286 |
2261 |
|
1В |
2286 |
2134 |
|
1CС |
2286 |
2261 |
|
1D |
2286 |
2134 |
|
УУКП-5(6) |
1950 |
2280 |
|
УУКП-5 |
1950 |
2280 |
|
УУК-5(6) |
1950 |
2100 |
|
УУК-5 |
1950 |
2100 |
|
УУК-5У |
1216 |
2090 |
|
УУКП-3(5) |
1225 |
2300 |
|
УУК-3(5) |
1225 |
2090 |
|
АУК-1,25** |
1020 |
1780 |
|
АУК-0,625** |
1070 |
1500 |
|
* Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной. ** У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери. |
||
(Измененная редакция, Изм. № 3).
2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1C следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1C) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком.
(Новая редакция, Изм. № 3).

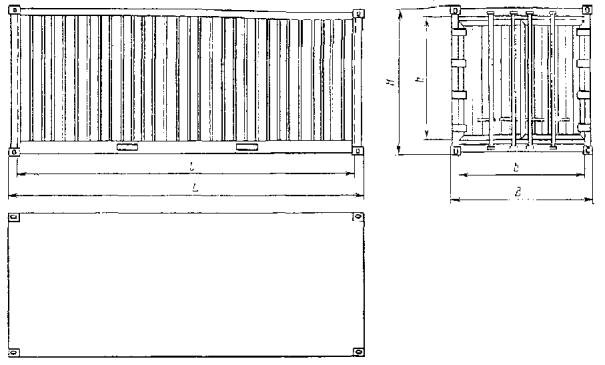

Крупнотоннажные контейнеры
Примечание. Черт. 1-9 не определяют конструкцию контейнера.

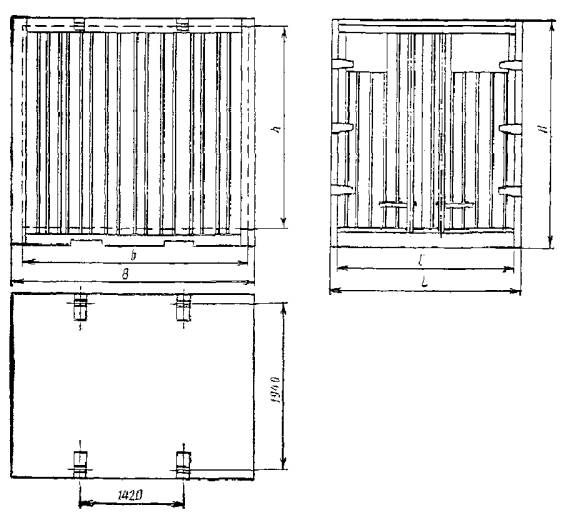

Среднетоннажные контейнеры УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5

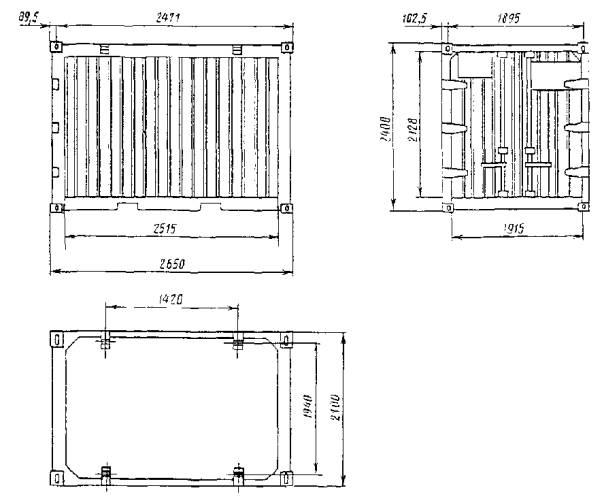

Черт. 2
(Измененная редакция, Изм. № 3).
Среднетоннажные контейнеры УУК-5 с угловыми фитингами
Черт. 3
Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.
Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3
Черт. 4

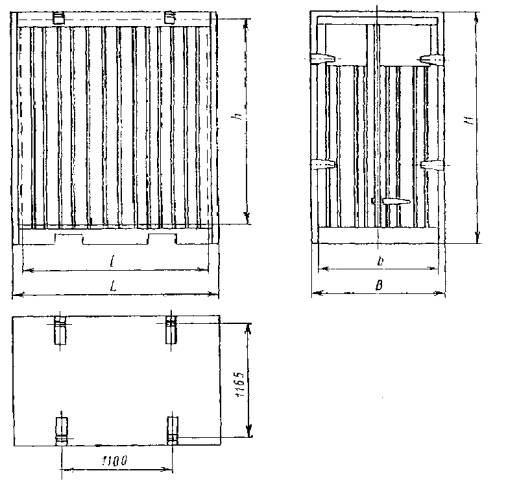

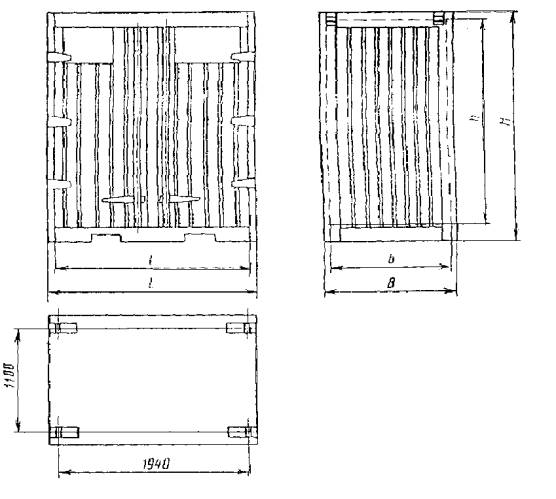

Среднетоннажные контейнеры УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3
Черт. 5
Черт. 4 и 5. (Измененная редакция, Изм. № 1, 3).

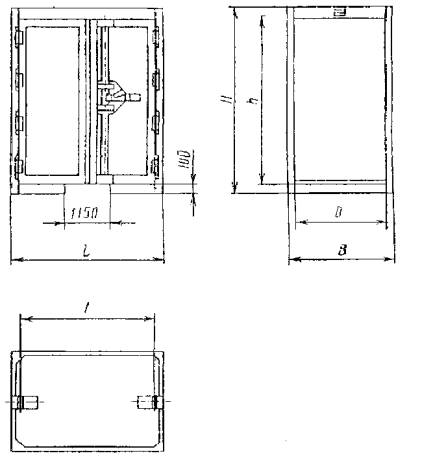

Малотоннажные контейнеры АУК-1,25 и АУК-0,625
Черт. 6
(Измененная редакция, Изм. № 3).
2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3(5).
Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.
(Новая редакция, Изм. № 3).
2.4. Размеры угловых, фитингом и их расположение на крупнотоннажных контейнерах - по ГОСТ 20527-82.
2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579-79 и приведенным на черт. 2-5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225-76.
(Новая редакция, Изм. № 3).
2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт. 3.
Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.
2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1CC, 1C, 1СХ, 1D и 1 DX с торцевыми дверями должны соответствовать указанным на черт. 7 и в табл. 4.
При наличии у контейнеров типоразмеров 1CC, 1C и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт. 7 и в табл. 4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.
Примечания:
1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1CC, 1C и 1СХ предназначена для использования только при подъеме порожних контейнеров.
2. Крупнотоннажные контейнеры с боковыми дверями вилочными проемами не оборудуются.
(Измененная редакция, Изм. № 3).
Черт. 7
Таблица 4
|
Размеры, мм |
|||||||
|
Первая пара вилочных проемов (для груженых или порожних контейнеров) |
Вторая пара вилочных проемов (только для порожних контейнеров) |
||||||
|
a |
b |
c |
d |
a1 |
b1 |
c1 |
|
|
не менее |
не менее |
||||||
|
1CC 1C 1CX |
2050±50 |
355 |
115 |
20 |
900±50 |
305 |
102 |
|
1D 1DX |
900±50 |
305 |
102 |
20 |
- |
- |
- |
|
Примечание. c и c1 - высота проема в свету. |
|||||||

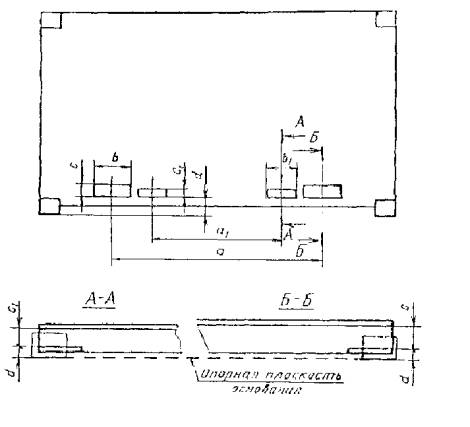

1 - часть стенки, включая выступающие заклепки и головки болтов, не должна отстоять от внутренней грани предохранительной полосы (планки, кромки) более чем на 12-2 мм; 2 - полка балки в зоне контакта с лапой захвата должна быть плоской и горизонтальной и образовывать с предохранительной полосой прямой угол; 3 - нижняя поверхность нижних угловых фитингов
Черт. 8
(Измененная редакция, Изм. № 3).

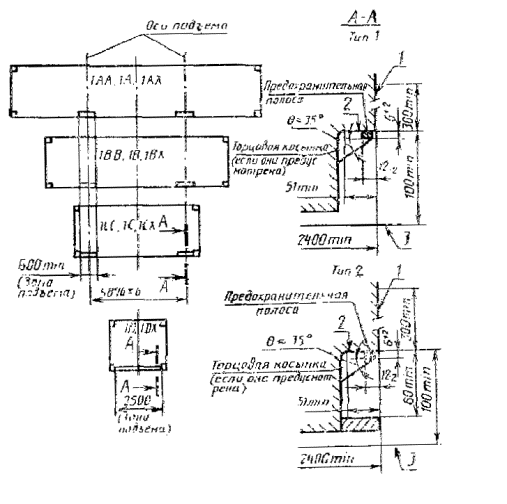

Примечание. Размеры и размещение подхватных устройств в основании контейнеров типоразмеров 1AX, 1СХ, 1DХ такие же, как соответственно у контейнеров типоразмеров 1АА (1А), 1СС (1C) и 1D.

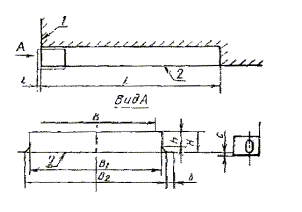

1 - поверхность торцовой стенки; 2 - нижняя поверхность поперечных элементов основания
Черт. 9
Примечания:
1. Высоту паза Н проверяют на расстоянии 600 мм от его конца.
2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл. 5, и иметь сечение, показанное на чертеже жирными линиями или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259-80.
Таблица 5
Размеры мм
|
Ширина |
Высота |
|||||||
|
L |
l |
Bmax |
B1 |
B2 |
bmin |
H |
h |
c |
|
От 3150 до 3500 |
6+1-2 |
930 |
1029+30 |
От 1070 до 1130 |
25 |
1200-3 |
От 35 до 70 |
12,5+5-1,5 |
2.8. Размеры и размещение подхватных устройств в основании, крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт. 8.
2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт. 9 и в табл. 5.
(Измененная редакция, Изм. № 1).
