ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СИСТЕМА «ЧЕЛОВЕК-МАШИНА»

ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ КЛАВИШНЫЕ И КНОПОЧНЫЕ

ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 22614-77



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система «человек-машина»

ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ КЛАВИШНЫЕ И КНОПОЧНЫЕ

Общие эргономические требования ”Man-machinesystem. Key-actuated and push-button switches and commutators. General ergonomic requirements



ГОСТ

22614-77

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 июля 1977 г. 1675 срок введения установлен

с 01.07.73

1. Настоящий стандарт распространяется на все виды клавишных и кнопочных выключателей и переключателей и устанавливает общие эргономические требования к ним.

Стандарт не распространяется на клавиатуру пишущих машин, наборно-типографских машин, а также буквенно-печатающих устройств для ЭВМ, телеграфной аппаратуры, кассовых аппаратов, музыкальных инструментов и кнопки-табло.

Термины и определения, применяемые в стандарте, даны в справочном приложении 1.

2. Кнопочные и клавишные выключатели и переключатели применяют для осуществления операций быстрого включения и выключения, для выбора нужного параметра, набора и ввода команд управления.

3. Приводной элемент кнопочных выключателей и переключателей в сечении горизонтальной плоскости должен иметь круглую или прямоугольную форму со стороны рабочей поверхности (см. черт. 1а-г справочного приложения 2). При необходимости кодирования приводных элементов они могут быть другой формы.

4. Приводной элемент клавишных выключателей и переключателей должен быть прямоугольной формы (см. черт. 1 д, е справочного приложения 2).

5. Кромки рабочей поверхности кнопок и клавишей должны быть закруглены и на них не должно быть заусенцев и зазубрин.

6. Для надежного фиксирования пальца рабочая поверхность кнопок и клавишей должна иметь небольшую вогнутость (см. черт. 1ж справочного приложения 2). У кнопок прямоугольной формы и кнопок малого диаметра (3-5 мм) рабочую поверхность допускается выполнять плоской, без вогнутости. При необходимости на рабочей поверхности допускается выполнять сферу или небольшой бортик, выступающий над рабочей поверхностью кнопок и клавиш.

7. На рабочей поверхности кнопок и клавиш не допускается наносить насечку, кроме случаев, обусловленных особыми условиями применения.

8. В случаях применения кнопочных и клавишных переключателей при освещенности менее 300 лк и частоте нажатия более 50 раз в минуту размер приводных элементов и расстояние между ними увеличивают в 1,5-3 раза, при этом максимально допустимое усилие нажатия должно быть не более 0,6 Н.

Эти требования не распространяются на рабочее место оператора ограниченного объема (площади).

9. Размеры приводных элементов (ПЭ) кнопочных и клавишных выключателей и переключателей в зависимости от значения прилагаемых усилий указаны в таблице и на черт. 2, 3 справочного приложения 2.

10. Кнопочные и клавишные выключатели и переключатели должны иметь в момент нажатия на приводной элемент обратную связь (см. справочное приложение 1).

11. Кнопочные и клавишные выключатели и переключатели должны иметь индикацию положений «включено» или «выключено»:

для фиксирующихся выключателей и переключателей высота выступающей над панелью кнопки или клавиши 5-10 мм для положения «выключено», и 1-3 мм для положения «включено»; при необходимости могут дополняться индикацией со световым сигналом;

для не фиксирующихся переключателей и выключателей в необходимых случаях положение «включено» должно обозначаться световым сигналом или специальными несветящимися индикаторами.

12. При наличии на панели большого количества переключателей и выключателей приводные элементы необходимо кодировать формой, размером и цветом в соответствии с

1.3. Для обозначения функции приводных элементов выключателей и переключателей следует применять надписи или символы. Надписи должны быть короткими и понятными при быстром чтении, сокращения должны использоваться только общепринятые.

Приводной элемент ПЭ

Усилие нажатия Н

Минимальные размеры приводного элемента, мм

Минимальное расстояние между центрами приводных элементов l, мм

Рабочий ход приводного элемента,

m мм

Применение

Примечание

а×b

d

Кнопка под указательный палец

До 1

10×5

3-5

10

До 2

Микроэлектронная аппаратура

Частота нажатия не более двух раз в минуту

1-2

2-4

4-8

12×7 18×8 20×12

10

12

15

15

15-18

18-20

2-3

3-5

4-6

Панели и пульты управления электроустановок радио- и электронной аппаратуры

Частота нажатия не более десяти раз в минуту

Кнопка под большой палец

8-20

20-35

-

-

30

30

30

30

3-8

5-8

Кнопки сброса, аварийные кнопки; аппаратура, работающая в условиях переменных механических нагрузок

Частота нажатия не более пяти раз в минуту

Кнопка под ладонь

10-50

-

50

150

5-10

Применение в особых случаях

Частота нажатия не более трех раз в минуту

Клавиша

До 2,5 2,5-4,0

10 15

-

-

18-25

3-5

4-6

Панели и пульты управления электроустановок радио- и электронной аппаратуры

Частота нажатия не более десяти раз в минуту

4-6

6-16

18

18-20

-

18-25

4-6

5-10

Частота нажатия не более одного раза в минуту

Примечание. Кнопки для микроэлектронной аппаратуры при l=10 мм не допускается располагать более двух в ряд.

Располагать надписи и символы следует в непосредственной близости от приводных элементов или в обоснованных случаях на самих элементах. При этом приводные элементы не должны мешать чтению надписей.

14. При применении кнопочных и клавишных выключателей и переключателей на панели управления расстояние между ближайшими точками приводных элементов и другими органами управления должно быть не менее 15 мм, а при работе в перчатках - не менее 25 мм.

15. Приводные элементы кнопочных и клавишных выключателей и переключателей, используемых для наиболее ответственных операций, во избежание случайного нажатия следует ограждать ободком, делать бортики между кнопками и клавишами, помещать их ниже поверхности используемой панели или применять дополнительные устройства блокировки.

16. Кнопки, расположенные в ряд, а также многокнопочные переключатели следует располагать горизонтально; в случаях, обусловленных особыми условиями применения, допускается располагать их вертикально.

17. Если при проектировании кнопочно-клавишных полей возникает необходимость в кнопках-клавишах различного размера, следует применять модульный принцип выбора их размеров и расстояний между ними. Все значимые размеры должны быть кратными базовому модулю. Следует также применять функционально-цветовое кодирование (см. справочное приложение 3),

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ

Термин

Определение

1. Кнопочные переключатели

Переключатели, которые срабатывают от осевого перемещения привода в виде кнопки за счет воздействия на него усилия нажатия человека-оператора

2. Клавишные переключатели

Переключатели, которые срабатывают от вращательного движения привода в виде клавиши вокруг смещенной оси за счет воздействия на него усилия нажатия человека-оператора

3. Приводной элемент выключателя (переключателя)

Часть выключателя (переключателя), посредством которой производится приведение в действие их подвижной системы пальцами или кистью руки человека-оператора

4. Рабочая поверхность приводного элемента

Участок поверхности приводного элемента (одна из его поверхностей), непосредственно соприкасающийся с пальцем или кистью руки человека-оператора в момент приведения в действие подвижной системы переключателя

5. Нормальный темп работы

Темп работы оператора, не нарушающий комфортные условия работы

6. Базовый модуль

Основной исходный размер (модуль) какой-либо части приводного элемента. Все остальные значимые размеры кратны этому модулю

7. Клавиша

Приводной элемент клавишных выключателей и переключателей, который характеризуется размерами, соизмеримыми с пальцами руки (или больше его) человека-оператора, и, как правило, имеет прямоугольную форму

8. Кнопка

Приводной элемент кнопочных выключателей и переключателей, имеющий размеры, соизмеримые с пальцами руки человека-оператора, и, как правило, имеет прямоугольную или круглую в сечении форму

9. Обратная связь в выключателях и переключателях

Свойство выключателя, заключающееся в том, что в момент приведения в действие его подвижная система оказывает упругое сопротивление пальцу или кисти руки человека-оператора, а после завершения действия сингализирует об этом: механически-резкое падение упругого сопротивления, акустически - «щелчок» или визуально-световой сигнал.

Приложение 2

Справочное

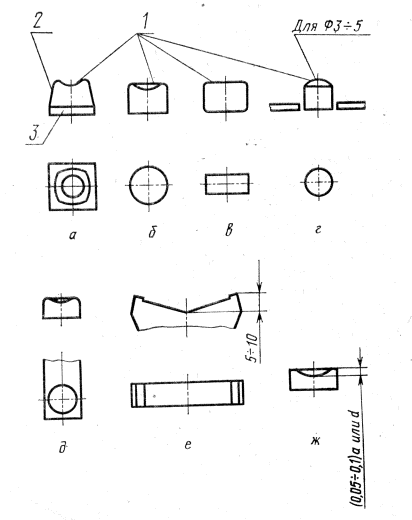

Рекомендуемая форма приводных элементов

1-рабочая поверхность; 2-поверхность перехода; 3-основание

Черт. 1

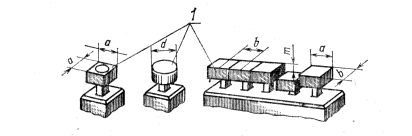

Кнопочные переключатели

1-приводной элемент (кнопка)

Черт. 2

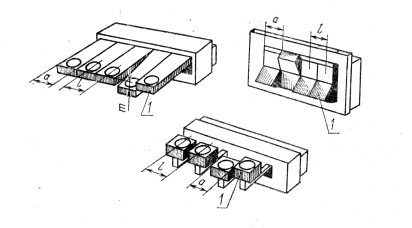

Клавишные переключатели

1-приводной элемент (клавиша)

Черт. 3

ПРИЛОЖЕНИЕ 3

Справочное

ПРИМЕРЫ ФУНКЦИОНАЛЬНО-ЦВЕТОВОГО КОДИРОВАНИЯ

При наличии на панелях управления большого количества кнопок (более 10) должны использоваться следующие принципы группирования.

1. Горизонтально-цветовое группирование

Кнопки располагаются горизонтальными рядами. В каждом ряду размещается от пяти до двадцати кнопок. Группирование кнопок внутри ряда производится в соответствии с табл. 1.

Таблица 1

Общее число кнопок

Группы кнопок и число кнопок в группе

Общее число кнопок

Группы кнопок и число кнопок в группе

Общее число кнопок

Группы кнопок и число кнопок в группе

Общее число кнопок

Группы кнопок и число кнопок в группе

6

5+1

10

5+5

14

5+5+4

18

5+5+5+3

7

5+2

11

5+5+1

15

5+5+5

19

5+5+5+4

8

5+3

12

5+5+2

16

5+5+5+1

20

5+5+5+5

9

5+4

13

5+5+3

17

5+5+5+2





Первую и третью группы кнопок окрашивают одинаковым цветом в случае слабой освещенности панелей управления (пульта) или одинаковым оттенком цвета при хорошей освещенности, соответственно вторую и четвертую группы кнопок окрашивают другим цветом или оттенком цвета.

Горизонтально-цветовое группирование применяют при количестве горизонтальных рядов не более пяти.

2. Вертикально-цветовое группирование

Такое группирование применяют при числе горизонтальных рядов более пяти в соответствии с табл. 2.

Таблица 2

Общее число горизонтальных рядов

Группы горизонтальных рядов и число рядов в них

Общее число горизонтальных рядов

Группы горизонтальных рядов и число рядов в них

6

5+1

14

5+5+4

7

5+2

15

5+5+5

8

5+3

16

5+5+5+1

9

5+4

17

5+5+5+2

10

5+5

18

5+5+5+3

11

5+5+1

19

5+5+5+4

12

5+5+2

20

5+5+5+5

13

5+5+3





Первая и третья группы горизонтальных рядов должны иметь одинаковый цвет пли оттенок, отличный от цвета или оттенка второй и четвертой групп.

Расстояние между группами рядов должно быть больше расстояния между отдельными рядами на величину диаметра кнопки.
