ГОСТ 30331.2-95

(МЭК 364-3-93

ГОСТ Р 50571.2-94

(МЭК 364-3-93)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Электроустановки зданий

Часть 3

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Electrical installations of buildings.
Part 3. General characteristics

Дата введения 1995-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает основные характеристики электроустановок зданий, которые необходимы для обеспечения безопасности при эксплуатации электроустановок.

Область применения стандарта - по ГОСТ 30331.1/ГОСТ Р 50571.1.

Требования настоящего стандарта являются обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам

ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части воздействия специальных сред

ГОСТ 30331.1-95 (МЭК 364-1-72, МЭК 364-2-70)/ГОСТ Р 50571.1-93 (МЭК 364-1-72, МЭК 364-2-70) Электроустановки зданий. Основные положения

МЭК 721 Классификация условий окружающей среды

Часть 3 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

3.1 Общие положения

Электроустановки оценивают по следующим характеристикам:

- назначение электроустановки, ее общая структура и источники питания - 31;

- внешние воздействия, которым она подвержена, - 32;

- совместимость оборудования - 33;

- ремонтопригодность - 34;

- пожаровзрывобезопасность в течение срока службы.

Эти характеристики должны учитываться при выборе защитных мер безопасности, а также при выборе и установке оборудования.

Примечание - Для установок связи необходимо учитывать требования соответствующих государственных стандартов, относящихся к рассматриваемому типу установки.

31 Назначение, структура электроустановки и источники питания

311 Потребляемая мощность и режим работы электроустановки

311.1 Для проектирования экономически целесообразных, надежных и пожаровзрывобезопасных электроустановок в диапазонах допустимых температур и падения напряжения необходима оценка мощности источника питания.

311.2 При определении мощности источника питания электроустановки или ее частей необходимо учитывать одновременность включения потребителей.

312 Питающие электрические сети

Необходимо оценить следующие характеристики питающих электрических сетей:

- типы систем токоведущих проводников;

- типы систем заземления;

- способы и устройства защиты от пожара (взрыва).

312.1 Типы систем токоведущих проводников

В настоящем стандарте рассматривают следующие типы систем токоведущих проводников.

Для систем токоведущих проводников переменного тока: однофазные двухпроводные; однофазные трехпроводные; двухфазные трехпроводные; двухфазные пятипроводные; трехфазные четырехпроводные; трехфазные пятипроводные.

Для систем токоведущих проводников постоянного тока: двухпроводные; трехпроводные.

312.2 Типы систем заземления

В настоящем стандарте рассматривают следующие типы систем заземления электрических сетей: TN-S, TN-C, TN-C-S, ТТ, IT (рисунки 31А - 31К).

На рисунках 31А - 31Е даны примеры типов систем заземления для обычно используемых трехфазных сетей переменного тока. На рисунках 31F - 31К даны примеры типов систем заземления сетей постоянного тока. Используемые на рисунках буквенные обозначения имеют следующий смысл.

Первая буква - характер заземления источника питания:

Т - непосредственное присоединение одной точки токоведущих частей источника питания к земле;

I - все токоведущие части изолированы от земли или одна точка заземлена через сопротивление.

Вторая буква - характер заземления открытых проводящих частей электроустановки:

Т - непосредственная связь открытых проводящих частей с землей, независимо от характера связи источника питания с землей;

N - непосредственная связь открытых проводящих частей с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтраль).

Последующие буквы (если таковые имеются) - устройство нулевого рабочего и нулевого защитного проводников:

S - функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками.

С - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (PEN-проводник).

Обозначения, принятые на рисунках 31А - 31К:

 нулевой рабочий проводник (N)

 защитный проводник (РЕ)

 совмещенный нулевой рабочий и защитный проводник (PEN)

1 - заземление источника питания; 2 - открытые проводящие части

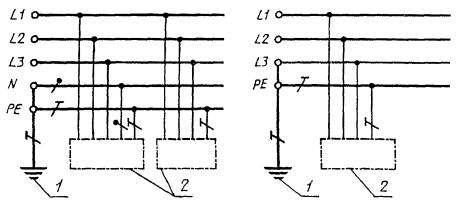

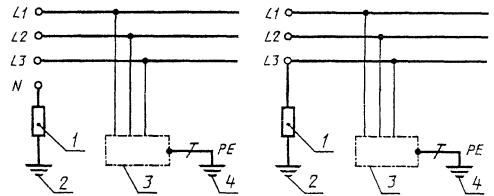

Рисунок 31А - Система TN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)

1 - заземление источника питания; 2 - открытые проводящие части

Рисунок 31В - Система TN-C-S (в части сети нулевой рабочий и нулевой защитный проводники объединены)

1 - заземление источника питания; 2 - открытые проводящие части

Рисунок 31С - Система TN-C (нулевой рабочий и нулевой защитный проводники объединены по всей сети)

1 - заземление источника питания, 2 - открытые проводящие части, 3 - заземление

корпусов оборудования

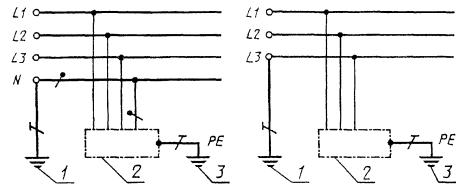

Рисунок 31D - Система ТТ

1 - сопротивление; 2 - заземление источника питания, 3 - открытые проводящие части; 4 - заземление корпусов оборудования

Рисунок 31Е - Система IT

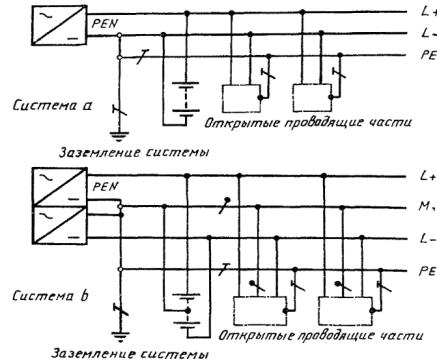

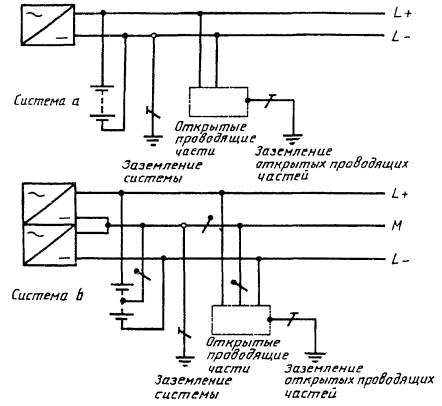

Рисунок 31F - Система TN-S постоянного тока

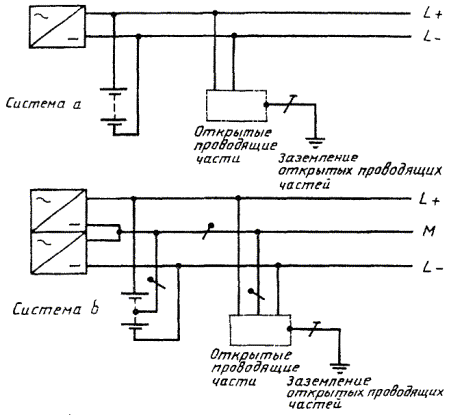

Рисунок 31G - Система TN-C постоянного тока

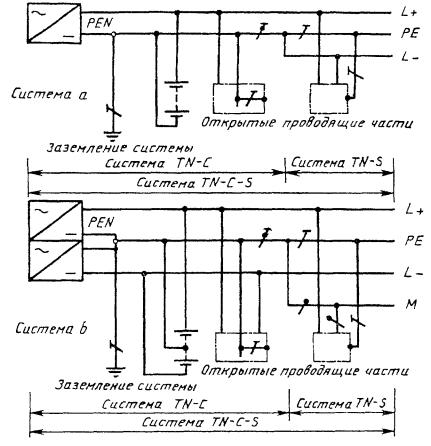

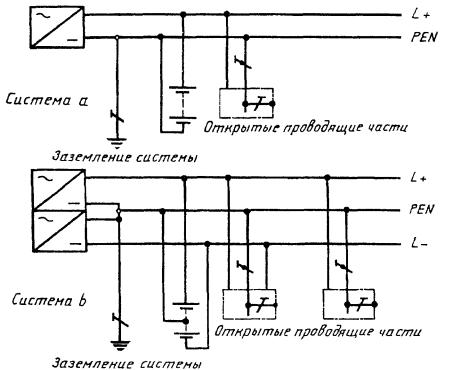

Рисунок 31H - Система TN-C-S постоянного тока

Рисунок 31J - Система ТТ постоянного тока

Рисунок 31К - Система IT постоянного тока

312.2.1 Система TN (рисунки 31А, 31В, 31С)

Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяют к этой точке посредством нулевых защитных проводников

В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:

- система TN-S - нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе;

- система TN-C-S - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети;

- система TN-C - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети.

312.2.2 Система ТТ (рисунок 31D)

Питающая сеть системы ТТ имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.

312.2.3 Система IT (рисунок 31Е)

Питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.

312.2.4 Системы заземления сетей постоянного тока (рисунки 31F, 31G, 31Н, 31J, 31К)

В заземленных системах сетей постоянного тока должна учитываться электрохимическая коррозия заземлителя.

Решение о заземлении положительного или отрицательного полюса должно основываться на конкретных условиях работы установки.

312.2.4.1 Система TN-S (рисунок 31F)

Заземленный линейный (фазный) проводник (например, L -) в системе а) или заземленный средний проводник (М) в системе b) отделены от защитного проводника (РЕ) во всей системе.

312.2.4.2 Система TN-C (рисунок 31Н)

Функции заземленного линейного (фазного) проводника (например, L -) в системе а) и защитного проводника (РЕ) совмещены в одном проводнике PEN (постоянного тока) во всей системе, или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b) совмещены в одном проводнике PEN (постоянного тока) во всей системе.

312.2.4.3 Система TN-C-S (рисунок 31Н)

Функции заземленного линейного (фазного) проводника (например, L -) и защитного проводника (РЕ) в системе а) совмещены в одном проводнике PEN (постоянного тока) в части системы, или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b) совмещены в одном проводнике PEN (постоянного тока) в части системы.

313 Источники питания

313.1 Общие положения

313.1.1 Источники питания оценивают по следующим характеристикам:

- род тока и его частота;

- значение номинального напряжения;

- расчетное значение тока короткого замыкания в точке подвода питания;

- возможность выполнения требований, предъявляемых к установке, в т.ч. возможность обеспечения максимальной потребности мощности;

- соответствие требованиям пожаровзрывобезопасности.

313.1.2 Характеристики по 313.1.1 следует оценить как для внешнего источника питания, так и для внутреннего источника питания. Это положение также распространяется на источники аварийного и резервного питания.

313.2 Источники питания для аварийных служб и питание с переключением на резервный источник

Характеристики источников питания оборудования для обеспечения безопасности и/или резервного питания должны определяться для каждого в отдельности. Мощность этих источников должна соответствовать заданным условиям работы оборудования.

314 Разделение цепей электроустановки

314.1 Каждая электроустановка должна быть разделена на несколько цепей, чтобы в случае необходимости:

- предупредить возможность повреждения и свести к минимуму последствия повреждения;

- облегчить проверку, испытание и техническое обслуживание;

- предотвратить опасность, в т.ч. опасность пожара и взрыва, возникающую вследствие повреждения одной цепи.

314.2 Для частей электроустановки, которые нуждаются в раздельном управлении, должны быть предусмотрены независимые источники питания для того, чтобы на эти цепи не влиял отказ других цепей.

32 Классификация внешних условий

320.1 В настоящем разделе установлены классификация и система кодирования внешних условий, которые необходимо учитывать при проектировании и монтаже электроустановок зданий.

320.2 Каждое внешнее условие обозначают кодом, состоящим из двух заглавных букв и цифр, следующим образом.

Первая буква обозначает общую категорию внешнего условия:

А - внешние воздействующие факторы окружающей среды (п. 321);

В - условия пользования электроэнергией (п. 322);

С - конструкция здания (п. 323).

Вторая буква обозначает природу внешнего воздействующего условия.

Цифра обозначает класс внутри каждого внешнего воздействующего условия. Например, код АС2 означает (п. 321):

А - внешние воздействующие факторы окружающей среды;

АС - внешний воздействующий фактор - высота над уровнем моря;

АС2 - внешний воздействующий фактор - высота над уровнем моря 2000 м.

Примечание - Приведенные в настоящем разделе обозначения кодов не предназначены для маркировки оборудования.

321 Внешние воздействующие факторы (ВВФ) окружающей среды

Код

Обозначение класса

Характеристика

Примеры применения

Ссылки на МЭК 721

Требования, относящиеся к соответствующим пунктам МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандартам (в части ВВФ)











321.А Условия эксплуатации электроустановок. Обозначение условий эксплуатации

Условия эксплуатации электроустановок в части климатических ВВФ устанавливают и обозначают в соответствии с ГОСТ 15150.

Конкретные условия эксплуатации и значения климатических факторов устанавливают в соответствии со следующими видами климатических исполнений электротехнических изделий по ГОСТ 15543.1:

01 УХЛ1 У1 ТУ1 Т1 ТС1

02 УХЛ2 У2 ТУ2 Т2 ТС2

В3 УХЛ3 У3 ТУ3 Т3

04 УХЛ4 ТС4

УХЛ4.2

05 УХЛТС5

УХЛ4. 1*

O1a УХЛ1а У1а O1в

УХЛ1в У1в

О2а УХЛ2а У2а О2в

УХЛ2в У2в

В3а УХЛ3а У3а

УХЛ3в У3в

О4 УХЛ4а О4в УХЛ4в

УХЛ5а

* Значение ВВФ - по ГОСТ 15150

321.1 Температура окружающей среды

321.1A Значения температуры окружающей среды - в соответствии с видом климатического исполнения по ГОСТ 15150





Температура окружающей среды - температура воздуха в месте установки оборудования. Предполагается, что температура учитывает влияние тепловыделений от прочего оборудования, устанавливаемого в том же помещении. Температуру окружающей среды определяют в месте, где должно быть установлено оборудование.









Эту температуру определяют с учетом работы всего остального оборудования, находящегося в этом же месте, но при этом не учитывают тепловыделение рассматриваемого оборудования. Нижние и верхние пределы диапазонов температуры окружающей среды, °С:







АА1



-60 С +5 С



Включает температурный диапазон МЭК 721-3-3-94, класс 3К8, верхняя температура воздуха в котором ограничена до +5 ºС

Часть температурного диапазона МЭК 721-3-4-94, класс 4КА, нижняя температура воздуха которого ограничена -60 ºС, а верхняя +5 ºС



АА2



-40 ºС

+5 ºС



Часть температурного диапазона МЭК 721-3-3-94, класс 3К6, верхняя температура которого ограничена + 5 ºС. Включает температурный диапазон МЭК 721-3-4-94, класс 4К3, верхняя температура которого ограничена +5 °С



АА3



-25 ºС

+5 ºС



Часть температурного диапазона МЭК 721-3-3-94, класс 3К6, верхняя температура которого ограничена +5 °С.













Включает температурный диапазон МЭК 721-3-4-94, класс 4К1, верхняя температура которого ограничена +5 ºС



АА4



-5 °С

+40 °С



Часть температурного диапазона МЭК 721-3-3-94, класс 3К5, верхняя температура которого ограничена +40 ºС



АА5



+5 ºС

+40 °С



Идентично температурному диапазону МЭК 721-3-3-94, класс 3К3.



АА6



+5 ºС

+60 °С



Часть температурного диапазона МЭК 721-3-3-94, класс 3К7, нижняя температура которого ограничена +5 °С, а верхняя температура +60 °С. Включает температурный диапазон МЭК 721-3-4-94, класс 4К4, нижняя температура которого ограничена +5 ºС



АА7



-25 °С

+55 °С



Идентично температурному диапазону МЭК 721-3-3-94, класс 3К6



АА8



-50 ºС

+40 ºС



Идентично температурному диапазону МЭК 721-3-4-94, класс 4К3







Диапазоны температуры окружающей среды применяют, если влажность не оказывает влияния на электроустановку.











Средняя температура за период 24 ч должна быть ниже на 5 °С верхнего предела.

Возможна комбинация двух диапазонов для удовлетворения некоторых требований. Для электроустановок, подверженных воздействию температуры за пределами данных диапазонов, требуется специальное соглашение









Код класса

Характеристики

Примеры применения

Ссылки на МЭК 721

Требования, относящиеся к соответствующим пунктам МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандартам (в части ВВФ)

Нижняя температура воздуха, ºС

Верхняя температура воздуха, °С

Нижняя относительная влажность, %

Верхняя относительная влажность, %

Нижняя абсолютная влажность, г/м3

Верхняя абсолютная влажность, г/м3

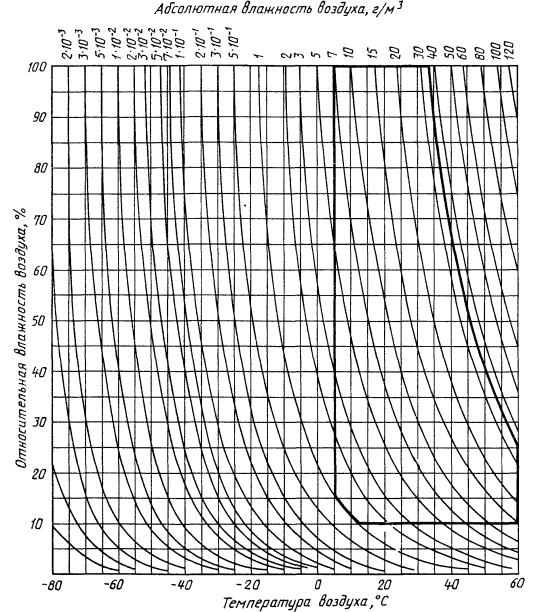

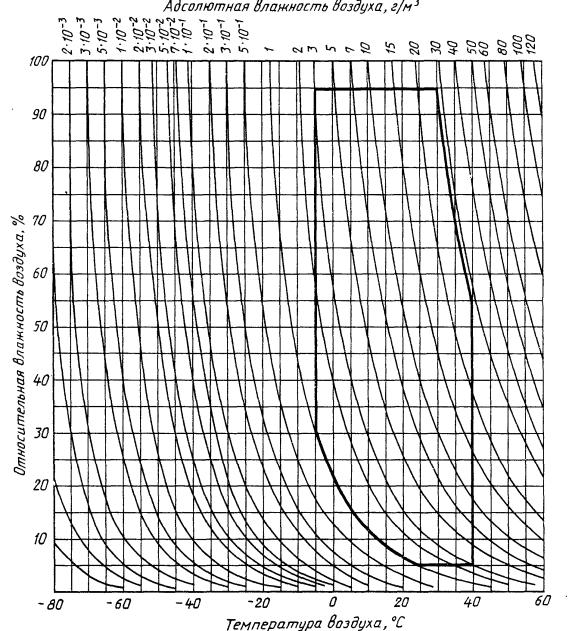

321.2. Комбинированное воздействие температуры и влажности окружающей среды

321.2А Значение сочетания температуры окружающей

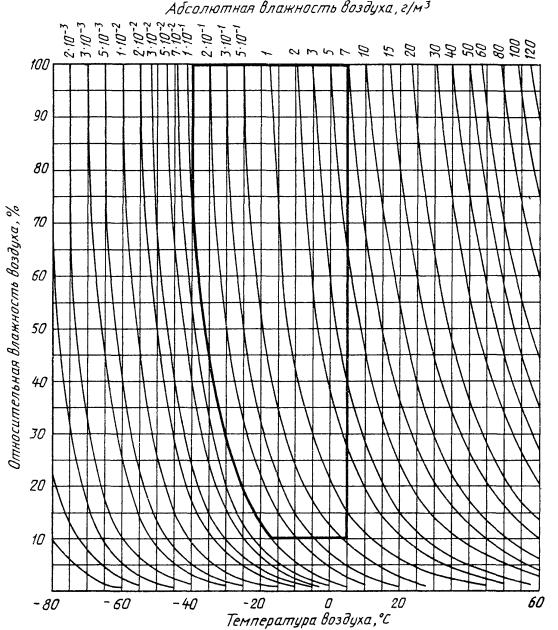

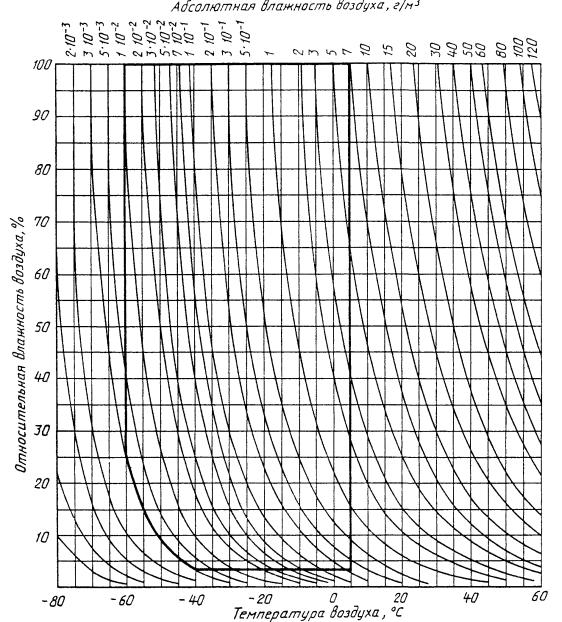

АВ1

-60

+5

3

100

0,003

7

Закрытое и открытое размещение с очень низкими температурами окружающей среды

Включает температурный диапазон МЭК 721-3-3-94, класс 3К8, верхняя температура воздуха в котором ограничена до +5 °С. Часть температурного диапазона МЭК 721-3-4-94, класс 4К4, нижняя температура воздуха которого ограничена -60 °С, верхняя +5 °С

среды и влажности в соответствии с видом климатического исполнения по п. 321.А

АВ2

-40

+5

10

100

0,1

7

Закрытое и открытое размещение с низкими температурами окружающей среды

Часть температурного диапазона МЭК 721-3-3-94, класс 3К7, верхняя температура которого ограничена +5 °С. Включает температурный диапазон МЭК 721-3-4-94, класс 4К3, верхняя температура которого ограничена +5 °С



АВ3

-40

+5

10

100

0,1

7

Закрытое и открытое размещение с низкими температурами окружающей среды

Часть температурного диапазона МЭК 721-3-3-94, класс 3К6, верхняя температура которого ограничена +5 °С. Включает температурный диапазон МЭК 721-3-4-94, класс 4К1, верхняя температура которого ограничена +5 ºС



АВ4

-5

+40

5

95

1

29

Помещения, защищенные от влияния атмосферных воздействий, без контроля температуры и влажности. Для повышения температуры окружающей среды можно использовать нагрев

Идентично температурному диапазону МЭК 721-3-3-94, класс ЗК6, верхняя температура которого ограничена +40 ºС



АВ5

+5

+40

5

85

1

25

Помещения, защищенные от влияния атмосферных воздействий с контролем (регулированием) температуры

Идентично температурному диапазону МЭК 721-3-3-94, класс 3К3



АВ6

+5

+60

10

100

1

35

Закрытое и открытое размещение с очень высокими температурами окружающей среды, где предотвращено влияние низких температур. Возможность солнечного и теплового излучения

Часть температурного диапазона МЭК 721-3-3-94, класс 3К7, нижняя температура которого ограничена +5 ºС, а верхняя +60 ºС. Включает температурный диапазон МЭК 721-3-4-94, класс 4К4, нижняя температура которого ограничена +5 ºС



АВ7

-25

+55

10

100

0,5

29

Закрытые помещения, защищенные от влияния условий на открытом воздухе, без контроля температуры и влажности, которые могут иметь сообщение непосредственно с открытым воздухом и подвергаться солнечному облучению

Идентично температурному диапазону МЭК 721-3-3-94, класс 3К6



АВ8

-50

+40

15

100

0,04

36

Открытое и незащищенное от влияния атмосферных условий размещение на открытом воздухе с низкими и высокими температурами

Идентично температурному диапазону МЭК 721-3-4-94, класс 4К3



Примечания

1 Все нормированные значения являются максимальными или предельными, с низкой вероятностью появления.

2 Низкие и высокие значения относительной влажности ограничены значениями низкой и высокой абсолютной влажности так, что для внешних факторов А и С, или В и D приведенные предельные значения не могут иметь место одновременно. Поэтому в приложении В приведены климато-граммы, которые описывают взаимозависимость между температурой воздуха, относительной влажностью и абсолютной влажностью для нормирования климатических классов.

Продолжение

Код

Обозначение класса

Характеристики

Примеры применения

Ссылки на МЭК 721

Требования, относящиеся к соответствующим пунктам МЭК 364-3-93, установленные для применения в народном хозяйстве согласно государственным стандартам (в части ВВФ)

321.3 Высота над уровнем моря

АС1



Высота над уровнем моря £ 2000 м





Высота над уровнем моря - в соответствии с видом

АС2



Высота над уровнем моря ³ 2000 м





климатического исполнения по 321.1 А

321.4 Наличие воды

AD1

Незначительное

Вероятность появления воды незначительна

Места размещения, в которых обычно на стенах нет следов влаги, за исключением ее появления на непродолжительное время в виде, например, конденсата паров, который быстро высыхает при хорошем проветривании

МЭК 721-3-4-94, класс 4Z6



AD2

Свободно падающие капли

Возможность вертикально падающих капель

Места размещения, в которых пары воды время от времени конденсируются в виде капель, или помещения, в которых периодически появляется водяной пар

МЭК 721-3-3-94, класс 3Z7



AD3

Брызги

Возможность выпадения воды в виде дождя под углом к вертикали до 60 °

Место размещения, в котором разбрызгиваемая вода образует постоянную пленку на полу и/или стенах

МЭК 721-3-3-94, класс 3Z8; МЭК 721-3-4-94, класс 4Z7

Условия воздействия дождя устанавливают по ГОСТ 15150 для разных климатических исполнений, при угле падения дождя от 90 до 30° к горизонтали

AD4

Сплошные брызги

Возможность обрызгивания со всех направлений

Место размещения, в котором оборудование может быть подвергнуто действию сплошных брызг воды, например на некоторых наружных светильниках, строительном оборудовании

МЭК 721-3-3-94, класс 3Z9; МЭК 721-3-4-94, класс 4Z7



AD5

Струи

Возможность наличия струй воды по всем направлениям

Места размещения, в которых постоянно используют воду из шланга (дворы, мойки автомашин)

МЭК 721-3-3-94, класс 3Z10; МЭК 721-3-4-94, класс 4Z8



AD6

Волны

Возможность волн воды

Место размещения на морском берегу, например маяки, причалы, пляжи и т. п.

МЭК 721-3-4-94, класс 4Z9



AD7

Погружение

Возможность периодического или полного покрытия водой

Места размещения, которые могут подвергнуться затоплению и/или, где вода может подниматься до максимального уровня 150 мм над верхней точкой оборудования, причем нижняя часть оборудования находится не ниже 1 м от поверхности воды

-.

В части характеристики класса места размещения, где оборудование может оказаться под водой (один или несколько раз) при глубине погружения не более 150 мм от верхней точки оборудования в течение не более 30 мин подряд

AD8

Нахождение под водой

Возможность долговременного и полного покрытия водой

Места размещения, например плавательные бассейны, где электрическое оборудование одновременно и полностью погружено в воду и находится под давлением более 0,1 бар



В части характеристики класса: места размещения (например, плавательные бассейны), где оборудование находится под водой при условиях более жестких, чем определено для АД7

321.5 Наличие внешних твердых тел

АЕ1

Незначительное

Количество пыли или внешних твердых тел не учитывают



МЭК 721-3-3-94, класс 3S1; МЭК 721-3-4-94, класс 4S1



АЕ2

Мелкие предметы

Наличие внешних твердых тел с наименьшим размером не менее 2,5 мм

Инструменты и мелкие предметы являются примером твердых внешних тел с наименьшим размером не менее 2,5 мм

МЭК 721-3-3-94, класс 3S2; МЭК 721-3-4-94, класс 4S2



АЕ3

Очень мелкие предметы

То же, не менее 1 мм

Проволока является примером твердых внешних тел с наименьшим размером не менее 1 мм

МЭК 721-3-3-94, класс 3S3; МЭК 721-3-4-94, класс 4S3



АЕ4

Легкая пыль

Наличие легких отложений пыли в количестве более 10, но £ 35 мг/(м2×сут)



МЭК 721-3-3-94, класс 3S2; МЭК 721-3-4-94, класс 4S2

Требования по воздействию пыли - по ГОСТ 15150

АЕ5

Средняя пыль

Наличие средних отложений пыли в количестве более 35, но  £ 350 мг/(м2×сут)



МЭК 721-3-3-94, класс 3S3; МЭК 721-3-4-94, класс 4S3

То же, что и для АЕ4

АЕ6

Тяжелая пыль

Наличие больших отложений пыли в количестве более 350, но £ 1000 мг/(м2×сут)



МЭК 721-3-3-94, класс 3S4; МЭК 721-3-4-94, класс 4S4



321.6 Наличие коррозионно-активных и загрязняющих веществ

321.6А Воздействие специальных сред

AF1

Незначительное

Количество или характер коррозионно активных и загрязняющих веществ не существенно



МЭК 721-3-3-94, класс 3С1; МЭК 721-3-4-94, класс 4С1

Условия эксплуатации электроустановок, в части воздействия специальных сред устанавливают такими же, как для электротехнических изделий в соответствии с ГОСТ 24682. При этом условия эксплуатации в части воздействия газо- и парообразных сред групп

AF2

Атмосферное

Наличие значительного количества химически активных и загрязняющих веществ

Электроустановки, расположенные вблизи моря или у промышленных предприятий

МЭК 721-3-3-94, класс 3С2; МЭК 721-3-4-94, класс 4С2

AF3

Кратковременное или случайное

Кратковременное или случайное воздействие некоторых коррозионно-активных сред или загрязняющих веществ

Места размещения, в которых производят работу с химикатами в небольших количествах и где эти химикаты могут лишь случайно попасть на электрооборудование. Такие условия могут иметь место в заводских и прочих лабораториях или помещениях (котельные, гаражи и т.п.)

МЭК 721-3-3-94, класс 3С3; МЭК 721-3-4-94, класс 4С3

1-4 по ГОСТ 24682, а также агрессивных сред при эффективных значениях концентрации £ 0,4 (для SO2 H2SO4), СО2 - 0,8 предельно допустимой концентрации рабочей зоны (ПДКр.з.) обозначают буквой Л. Условия эксплуатации электроустановок в части воздействия агрессивных сред устанавливают и обозначают в соответствии с видами химического исполнения электротехнических изделий по ГОСТ 24682. Условия эксплуатации при необходимости дополняют обозначением группы условий эксплуатации металлов, сплавов, металлических и неметаллических неорганических покрытий по ГОСТ 15150 с целью влияния коррозионно-активных агентов атмосферы

321.7 Механические внешние воздействующие факторы

321. 7А

321.7.1 Удары



AG1

Малые, низкая жесткость

См приложение С

Бытовые и аналогичные условия

МЭК 721-3-3-94, классы 3М1/3М2/3М3; МЭК 721-3-4-94, классы 4М1/ 4М2/4М3;

Условия эксплуатации электроустановок в части механических ВВФ (удары, вибрация) устанавливают и обозначают в соответствии со следующими группами механических исполнений электротехнических изделий по ГОСТ 17516.1:

AG2

Средняя жесткость

То же

Обычные промышленные условия

МЭК 721-3-3-94, классы 3М4/3М5/3М6; МЭК 721-3-4-94, классы 4М4/ 4М5/4М6

AG3

Высокая жесткость

См. приложение С

Жесткие промышленные условия

МЭК 721-3-3-94, классы 3М7/3М8; МЭК 721-3-4-94, классы 4М7/ 4М8

М13, М38,

М39, М40

 M1, М3

М2, М7,

М6, М42, М43

AG4









321.7.2 Вибрация



АН1

Низкая интенсивность

См. приложение С

Бытовые и аналогичные условия

МЭК 721-3-3-94, классы 3М1/3М2/3М3, МЭК 721-3-4-94, классы 4М1/ 4М2/4М3



АН2

Средняя интенсивность

То же

Обычные условия промышленной эксплуатации

МЭК 721-3-3-94, классы 3М4/3М5/3М6; МЭК 721-3-4-94, классы 4М4/ 4М5/4М6



АН3

Высокая интенсивность

»

Промышленные установки, подвергающиеся воздействию интенсивных внешних условий эксплуатации

МЭК 721-3-3-94, классы 3М7/3М8; МЭК 721-3-4-94, классы 4М7/ 4М8



321.8 Наличие флоры и/или плесени



АК1

Неопасное

Отсутствие опасности из-за растительности и/или плесени



МЭК 721-3-3-94, класс 3В1; МЭК 721-3-4-94, класс 4В1

321.8А В части воздействия плесневых грибов условия эксплуатации электроустановок в соответствии с видами климатического исполнения по 321.1А

АК2

Опасное

Опасность от воздействия растительности и/или плесени

Опасность зависит от местных условий и характера растительности. Следует различать опасный рост растений и условия, благоприятные для роста плесени

МЭК 721-3-3-94, класс 3В2; МЭК 721-3-4-94, класс 4В2



321.9 Наличие фауны



AL1

Неопасное

Отсутствие фауноопасности

-

МЭК 721-3-3-94, класс 3В; МЭК 721-3-4-94, класс 4В1



AL2

Опасное

Наличие фауноопасности (насекомые, птицы, мелкие животные)

Опасность зависит от характера фауны. Следует различать:

- наличие насекомых в опасном количестве или агрессивных по природе;

- наличие мелких животных и птиц в опасном количестве или агрессивных по природе

МЭК 721-3-3-94, класс 3В2; МЭК 721-3-4-94, класс 4В2

*



321.10 Электромагнитное, электростатическое и ионизирующее воздействие

AM1

Незначительное

Отсутствие вредного воздействия от блуждающих токов, электромагнитного излучения, электростатических полей, ионизирующего







АМ2

Блуждающие токи

излучения или индукции Наличие опасности от блуждающих токов







АМ3

Электромагнитное

Опасное наличие электромагнитного излучения







АМ4

Ионизирующее

Опасное наличие ионизирующего излучения







АМ5

Электростатическое

Опасное наличие электростатических полей







АМ6

Индукция

Опасное наличие индуцированных токов







321.11 Солнечное излучение

AN1

Низкое

Интенсивность £ 500 Вт/м2



МЭК 721-3-3-94

321.11А Воздействие излучения устанавливают в соответствии с видом климатического исполнения по п. 321.1А

AN 2

Среднее

500 < интенсивность £ 700 Вт/м2



МЭК 721-3-3-94

AN3

Высокое

700 < интенсивность < 1120 Вт/м2



МЭК 721-3-4-94

АР1

Незначительное

Ускорение £ 30 Gal*

Вибрации, способные разрушить здание, не учтены настоящей классификацией.



321.12А Требования к электроустановкам в части сейсмостойкости устанавливают в баллах интенсивности землетрясений по МЭК 3-64 в соответствии с местностью расположения установки и высотой над нулевой отметкой, выбираемой из ряда 10, 20, 25, 30, 70м.

Примечание - Соответствующие значения ускорений вибрации - по ГОСТ 17516.1

АР2

Низкая жесткость

30 < ускорение £ 300 Gal



АР3

Средняя жесткость

300 < ускорение £ 600 Gal





АР4

Высокая жесткость

Ускорение > 600 Gal

Классификация не учитывает частоту, однако, если сейсмическая волна способна вызвать резонанс здания, то сейсмическое влияние должно быть рассмотрено специально. Как правило, частоты сейсмического ускорения находятся в пределах от 0 до 10 Гц



* 1 Gal = 1 см/с2

321.13 Воздействие молнии

AQ1

Незначительное

Менее 25 сут в году

Электроустановки, питаемые воздушными линиями





AQ2

Непрямое воздействие

Более 25 сут в году

Опасности, обусловленные питающими устройствами





AQ3

Прямой удар

Опасность, обусловленная открытой установкой оборудования

Части электроустановки, расположенные снаружи здания

AQ2 и AQ3 относятся к регионам с особенно высоким уровнем грозовой активности





321.14 Движение воздуха

AR1

Низкое

Скорость £ 1 м/с

-

-

321.14А Условия воздействия движения воздуха и ветра устанавливают для различных видов климатических исполнений по ГОСТ 15150

AR2

Среднее

1 м/с < скорость

£ 5 м/с

-

-

AR3

Высокое

5 м/с < скорость £ 10 м/с

-

-

321.15 Ветер

AS1

Низкий

Скорость £ 20 м/с

-

-

321.15А Условия воздействия ветра устанавливают для различных видов климатических исполнений по ГОСТ 15150

AS2

Средний

20 м/с < скорость £ 30 м/с

-

-

AS3

Высокий

30 м/с < скорость £ 50 м/с

-

-

322. УСЛОВИЯ ПОЛЬЗОВАНИЯ ЭЛЕКТРОЭНЕРГИЕЙ

Код

Класс

Характеристика

Примеры применения

Ссылки

322.1 Компетентность персонала

ВА1

Обычные лица

Необученный персонал

-



ВА2

Дети

Дети в предназначенных для них помещениях

Недоступность электрооборудования. Ограничение температуры



ВА3

Инвалиды

Лица, имеющие недостаточные физические или умственные способности (больные, старики)



ВА4

Обученный персонал

Обученный (ремонтный и эксплуатационный) персонал, работающий под надзором квалифицированного персонала





ВА5

Высококвалифицированный персонал

Лица с техническими знаниями или достаточным практическим опытом

Электротехнические помещения



322.2 Электрическое сопротивление тела человека

322.3 Контакты персонала с частями, имеющими потенциал земли

ВС1

Отсутствие контакта

Персонал, находящийся в местах, не имеющих токоведущих частей





ВС2

Редкие контакты

Персонал, обычно не касающийся токоведущих частей или не стоящий на проводящих поверхностях





вC3

Частые контакты

Персонал, часто касающийся токоведущих частей или стоящий на проводящих поверхностях





ВС4

Постоянные контакты

Персонал, постоянно касающийся сторонних проводящих частей, для которых возможность прервать контакт ограничена





322.4 Условия экстренной эвакуации

ВД1

Нормальные

Низкая плотность заселения, легкие условия эвакуации





ВД2

Трудные

Высокая плотность заселения, легкие условия эвакуации





вд3

Переполненные

Размещение с высокой плотностью. Легкие условия эвакуации





ВД4

Трудные и переполненные

Размещение с высокой плотностью, трудные условия эвакуации





322.5 Характер обрабатываемых или складируемых материалов

ВЕ1

Отсутствие существенной опасности







ВЕ2

Пожароопасный

Обработка, изготовление или хранение воспламеняющихся материалов, в т.ч. наличие пыли

Склады, столярные мастерские, бумажные фабрики



ВЕ3

Взрывоопасный

Обработка материалов или хранение взрывоопасных материалов или материалов с низкой температурой

Нефтеперегонные заводы, склады нефтепродуктов



ВЕ4

Возможность заражения

Пищевые концентраты, медикаменты и аналогичные продукты без упаковки

Пищевая промышленность, кухня



323. СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОНСТРУКЦИИ ЗДАНИЙ

Код

Класс

Характеристика

Примеры применения

Ссылки

323.1 Строительные материалы

СА1

Негорючие







СА2

Горючие

Здания, сооружаемые в основном из горючих материалов

Деревянные здания



323.2 Конструкция

СВ1

Опасность распространения огня незначительная







СВ2

Способствует распространению огня

Здания, фермы, размеры, которых способствуют распространению огня (например, благодаря эффекту тяги)

Высотные здания. Системы принудительной вентиляции



СВ3

Подвижная

Опасность, обусловленная перемещениями каркаса (например, сдвиг между разными частями здания или здания и землей, осадка земли и фундаментов)

Здания большой длины или здания, сооруженные на неустойчивом основании



СВ4

Упругая или неустойчивая

Сооружения механически слабые или подверженные перемещениям (например, колебаниям)

Палатки, надуваемые сооружения, подвесные потолки Съемные перегородки



33 Совместимость

330.1 Если электроустановка оказывает неблагоприятное влияние на другие системы, сети, оборудование, то должны быть приняты меры, исключающие это влияние.

К факторам внешнего воздействия относят:

- коммутационные перенапряжения;

- быстропеременные, резкие колебания нагрузки;

- пусковые токи;

- высшие гармоники;

- обратную связь по постоянному току;

- высокочастотные колебания;

- токи утечки;

- необходимость дополнительных присоединений к земле (неравномерность распределения потенциала, вынос потенциала).

34 Эксплуатационная надежность (восстанавливаемость системы)

340.1 Необходимо оценить частоту выходов из строя электроустановки, которые можно ожидать в течение ее срока службы. Если за работу установки отвечает какой-то орган, то с ним следует консультироваться. Эту оценку необходимо принять во внимание при применении требований стандартов на электроустановки зданий для того, чтобы с учетом частоты выходов их из строя:

- можно было выполнить периодическую проверку, испытания, обслуживание и ремонт в течение срока службы;

- была обеспечена эффективность защитных мер безопасности в течение срока службы;

- надежность оборудования, обеспечивающего исправную работу электроустановки, соответствовала предусмотренному сроку службы.

35 Системы, обеспечивающие безопасность

351 Общие положения

Примечание - Необходимость установки системы, обеспечивающей безопасность, и ее техническую характеристику, как правило, определяют официально уполномоченные организации, чьи требования выполняют в обязательном порядке.

Источниками питания систем, обеспечивающих безопасность, могут являться:

- аккумуляторные батареи;

- элементы аккумуляторных батарей;

- мотор-генераторные установки, не зависимые от источника питания нормального режима;

- отдельная питающая линия, полностью не зависимая от системы питания нормального режима.

352 Классификация

Источник питания системы, обеспечивающий безопасность, может быть:

- неавтоматическим, включение которого осуществляется оператором,

- автоматическим, включение которого не зависит от оператора.

В зависимости от времени переключения автоматические источники питания классифицируют следующим образом:

- бесперебойные: автоматический источник, который может обеспечивать непрерывное питание при заданных условиях во время переходного периода, например, при колебаниях напряжения и частоты;

- с весьма малой длительностью перерыва: автоматический источник, включение которого осуществляется в течение 0,15 с;

- с малой длительностью перерыва: автоматический источник, включение которого осуществляется в течение 0,5 с;

- со средней длительностью перерыва: автоматический источник, включение которого осуществляется в течение 15 с:

- с большой длительностью перерыва: автоматический источник, включение которого осуществляется за время, превышающее 15 с

ПРИЛОЖЕНИЕ А

(справочное)

КРАТКИЙ ПЕРЕЧЕНЬ ВНЕШНИХ УСЛОВИЙ

А Внешние воздействующие факторы среды

АА

Температура окружающей среды

AG

Механические воздействия

АА1

-60

+5

AG1

Низкая жесткость

АА2

-40

+5

AG2

Средняя жесткость

АА3

-25

+5

AG3

Высокая жесткость

АА4

-5

+40

AH

Вибрация

АА5

+5

+40

AH1

Низкая интенсивность

АА6

+5

+60

AH2

Средняя интенсивность

АА7

-25

+55

AH3

Высокая интенсивность

АА8

-50

+40

AK

Наличие флоры и/или плесени

АВ

Внешние климатические условия (комбинированное воздействие температуры окружающей среды и влажности):

AK1

Нет опасности

АВ1



AK2

Опасно

АВ2



AL

Наличие фауны:

АВ3



AL1

Неопасное

АВ4



AL2

Опасное

АВ5



AM

Электромагнитное, электростатическое и ионизирующее воздействия:

АВ6



AM1

Незначительное

АВ7



AM2

Блуждающие токи

АВ8



AM3

Электромагнитное

АС

Высота над уровнем моря, м:

AM4

Ионизирующее

АС1

£ 2000

AM5

Электростатическое

АС2

³ 2000

AM6

Индукция

AD

Наличие воды:

AN

Солнечное излучение:

AD1

Незначительное

AN1

Низкое

AD2

Свободно капающие капли

AN2

Среднее

AD3

Брызги

AN3

Высокое

AD4

Сплошные брызги

AP

Воздействие сейсмических факторов:

AD5

Струи

AP1

Незначительное

AD6

Волны

AP2

Низкое

AD7

Погружение

AP3

Среднее

AD8

Нахождение под водой

AP4

Высокое

AE

Наличие инородных твердых тел:

AQ

Воздействие молнии:

AE1

Незначительное

AQ1

Незначительное

AE2

Мелкие предметы

AQ2

Непрямое воздействие

AE3

Очень мелкие предметы

AQ3

Прямой удар

AE4

Легкая пыль

AR

Движение воздуха:

AE5

Средняя пыль

AR1

Низкое

AE6

Тяжелая пыль

AR2

Среднее

AF

Присутствие коррозионно-активных и загрязняющих веществ:

AR3

Высокое

AF1

Незначительное

AS

Ветер:

AF2

Атмосферное

AS1

Низкая скорость

AF3

Кратковременное или случайное

AS2

Средняя скорость

AF4

Постоянное

AS3

Высокая скорость

В Условия пользования электроэнергией

BA

Компетентность персонала

BC4

Постоянные контакты

BA1

Обычные лица

BD

Условия экстренной эвакуации

BA2

Дети

BD1

Нормальные

BA3

Инвалиды

BD2

Трудные

BA4

Обученный персонал

BD3

Переполненные

BA5

Высококвалифицированный персонал

BD4

Трудные и переполненные

BB

Электрическое сопротивление тела человека

BE

Характер обрабатываемых и складируемых материалов:

BC

Контакт персонала с частями, имеющими потенциал земли:

BE1

Отсутствие существенной опасности

BC1

Отсутствие контакта

BE2

Пожароопасный

BC2

Редкие контакты

BE3

Взрывоопасный

BC3

Частые контакты

BE4

Возможность заражения

С Строительные материалы и конструкции зданий

CA

Строительные материалы:

CB2

Способствует распространению огня

CA1

Негорючие

CB3

Подвижная

CA2

Горючие

CB4

Упругая или неустойчивая

CB

Конструкция:





CB1

Опасность распространения огня незначительная





ПРИЛОЖЕНИЕ В

(справочное)

ВЗАИМОСВЯЗЬ МЕЖДУ ТЕМПЕРАТУРОЙ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТЬЮ И АБСОЛЮТНОЙ ВЛАЖНОСТЬЮ ВОЗДУХА*

* В России классы внешних климатических условий регламентируются ГОСТ 15150.

Приложение содержит климатограммы для каждого класса условий, демонстрирующих взаимозависимость между температурой, абсолютной и относительной влажностью воздуха в координатах кривой абсолютной влажности и линиями температуры и относительной влажности.

Что касается температуры воздуха, климатограммы демонстрируют возможные максимальные температурные различия в местах размещения, определяемых конкретным классом.

Что касается влажности, климатограммы содержат только совокупность значений относительной влажности в сочетании с каждым значением температур, имеющимися в диапазонах, принадлежащих данному классу. Взаимозависимость как температуры, так и влажности определяется значениями абсолютной влажности, имеющимся в диапазонах данного класса.

Как уже указывалось в примечаниях к таблице 1 (321.3), предельные значения, к примеру, высокой температуры и высокой относительной влажности, установленных для класса, обычно не встречаются в сочетании друг с другом. Обычно верхнее значение температуры воздуха сочетается с меньшими значениями относительной влажности.

Исключения из этого правила можно встретить для классов АВ1, АВ2, где каждое значение установленной относительной влажности в соответствующих пределах может сочетаться с верхним значением температуры воздуха. Этот факт должен рассматриваться в сочетании со сравнительно низким значением высокой абсолютной влажности для предельного значения высокой температуры воздуха для этих классов.

Для пояснения ситуации в приведенной ниже таблице для каждого класса приведены значения наибольшего значения температуры воздуха, которые могут иметь место, а также наибольшие значения относительной влажности воздуха для данного класса. При более высоком, чем приведено в таблице 1, значении температуры относительная влажность будет ниже, т.е. ниже предельного значения класса.

Код класса

Предельное значение относительной влажности воздуха, %

Наибольшее значение температуры воздуха, ºС, ограниченное предельным значением относительной влажности воздуха

Код класса

Предельное значение относительной влажности воздуха, %

Наибольшее значение температуры воздуха, ºС, ограниченное предельным значением относительной влажности воздуха

АВ1

100

+ 5

АВ5

85

+28

АВ2

100

+5

АВ6

100

+33

АВ3

100

+5

АВ7

100

+27

АВ4

95

+31

АВ8

100

+33

Промежуточное значение относительной влажности воздуха при определенном значении температуры воздуха в пределах температурного диапазона класса может быть определено как точка, где кривая постоянной абсолютной влажности воздуха пересекается с прямыми линиями температуры и относительной влажности воздуха соответственно.

Пример

Должно быть выбрано изделие для условий установки, определяемой классом АВ6. Для нахождения относительной влажности, которую изделие должно выдержать, к примеру, при 40 ºС, следует двигаться по вертикальной линии для температуры 40 °С на климатограмме для класса АВ6 до точки, где эта линия встретится с кривой для 35 г/м3 абсолютной влажности воздуха, которая является предельным значением высокой абсолютной влажности для этого класса. Прочертив горизонтальную линию от этой точки до шкалы относительной влажности воздуха, получим значение 67 % относительной влажности воздуха.

Применяя этот метод, можно найти любую другую комбинацию внутри пределов класса, к примеру, для класса АВб при установленном для него предельном значении высокой температуры воздуха 60 °С получаем значение относительной влажности 27 %.

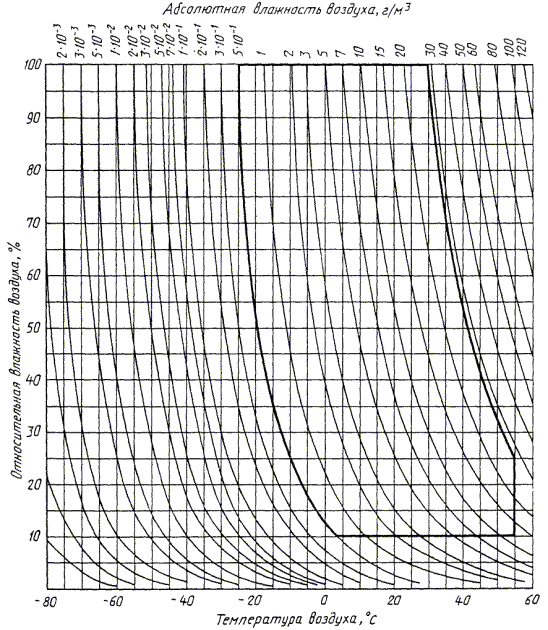

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ1

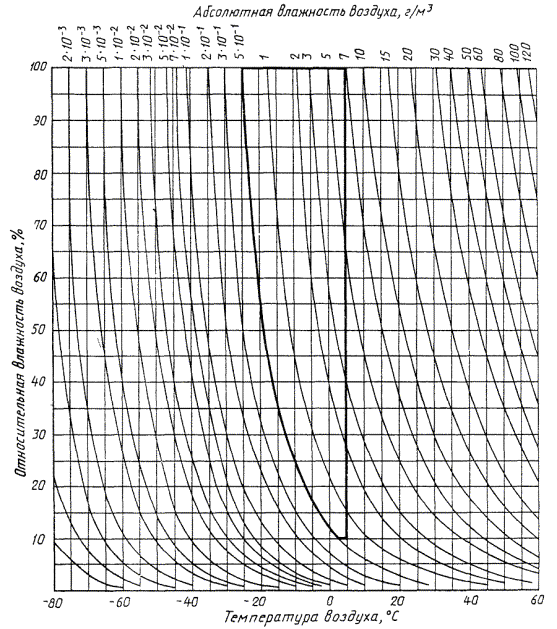

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ2

Климатограмма зависимости относительной и абсолютной влажности

воздуха от температуры

Класс АВ3

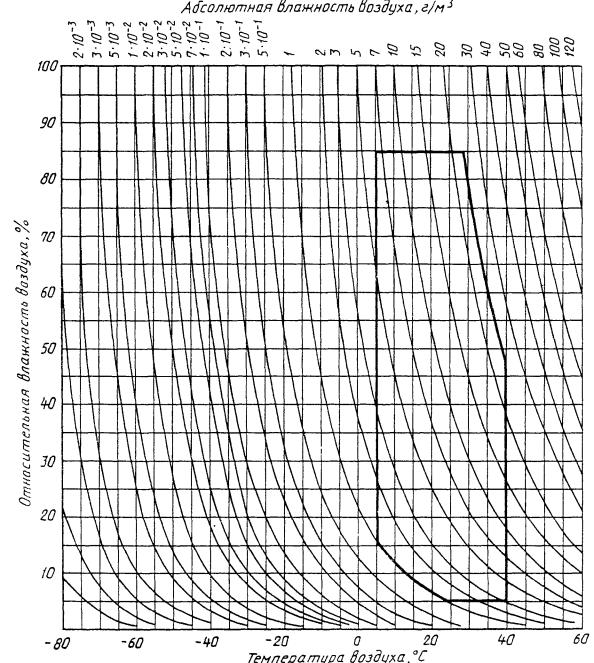

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ4

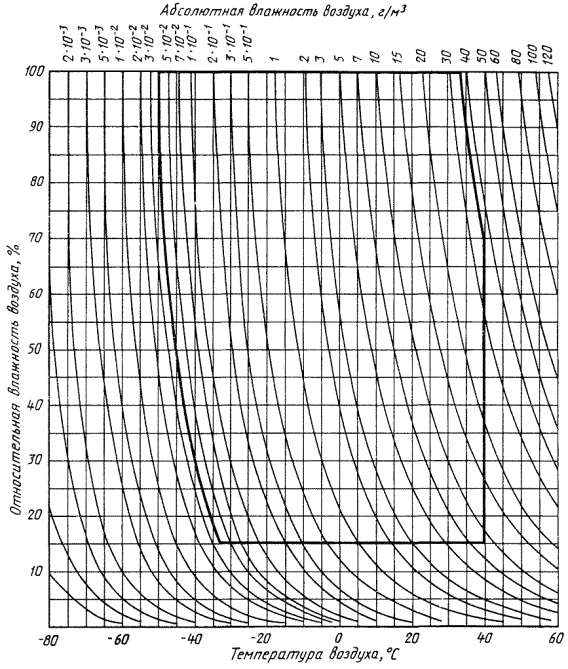

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ5

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ6

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ7

Климатограмма зависимости относительной и абсолютной влажности воздуха от температуры

Класс АВ8

ПРИЛОЖЕНИЕ С

(справочное)

КЛАССИФИКАЦИЯ МЕХАНИЧЕСКИХ УСЛОВИЙ*

Воздействующий фактор

Класс

AG1/AHI

AG2/AH2

3М1

4M1

3М2

4М2

3М3

4М3

3М4

4М4

3М5

4М5

Стационарная синусоидальная вибрация





















Амплитуда смещения, мм

0,3



1,5



1,5



3,0



3,0



Амплитуда ускорения, м/с2



1



5



5



10



10

Диапазон частот, Гц

2 - 9

9 - 200

2 - 9

9 - 200

2 - 9

9 - 200

2 - 9

9 - 200

2 - 9

9 - 200

Нестационарная вибрация, включая удар











Максимальная амплитуда ускорения при длительности 22 мс, м/с2

40

40

270

-

-

То же, при 11 мс

-

-

-

100

-

То же, при 6 мс

-





-

250

Продолжение

Воздействующий фактор

Класс

AG3/AH3

3М6

4М6

3М7

4М7

3М8

4М8

Стационарная синусоидальная вибрация













Амплитуда смешения, мм

7,0



10



15



Амплитуда ускорения, м/с2



20



30



50

Диапазон частот, Гц

2-9

9-200

2-9

9-200

2-9

9-200

Нестационарная вибрация, включая удар

Максимальная амплитуда ускорения при длительности 22 мс,







м/с2

То же. при 11 мс

-

-

-

-

-

-

То же, при 6 мс

250

250

250

* В России следует применять классификацию механических условий по ГОСТ 17516.1

ПРИЛОЖЕНИЕ D

(справочное)

КЛАССИФИКАЦИЯ ВНЕШНИХ ФАКТОРОВ*

Категория внешнего фактора

Климатические условия

Химически и механически активные вещества**

Категория внешнего фактора

Климатические условия

Химически и механически активные вещества**

I

АВ5

AF2/AE1

III

АВ7

AF2/AE5

3К3

3C2/3S1

3К6

3C2/3S3

II

АВ4

AF2/AE4

IV

АВ8

AF3/AE6

3К5, но верхнее значение температуры воздуха ограничено +40 °С

3C1/3S2

4К3

3C3/3S4

Примечание - Внешние макрофакторы - есть ВВФ помещения в здании или другого места размещения, в которых оборудование установлено или эксплуатируется.

* В России следует применять классификацию внешних макрофакторов по ГОСТ 15150 и ГОСТ 24682.

** В числителе приведены обозначения классов в соответствии с разделом 32 МЭК 364-3-93. В знаменателе приведены обозначения классов в соответствии с МЭК 721-3-0-84.

ПРИЛОЖЕНИЕ Е

(справочное)

СООТВЕТСТВИЕ МЕЖДУ УСЛОВИЯМИ В ЧАСТИ ВВФ ПО ТРЕБОВАНИЯМ СТАНДАРТА МЭК 364-3-93 И УСЛОВИЯМИ ПРИМЕНЕНИЯ В ЭКОНОМИКЕ СТРАНЫ

Пункт настоящего стандарта

Условия применения в экономике страны

Условия по МЭК 364-3-93

Примечания

321.А

321.1А

321.2А

УХЛ1, УХЛ2, УХЛ3, УХЛ1а, УХЛ2а, УХЛ3а, УХЛ1в, УХЛ2в, УХЛ3в*

АА1

АВ1

Для всех условий АА и АВ по МЭК 364-3-93 во второй графе приведены условия, соответствующие видам климатического исполнения по ГОСТ 15150

У1, У2, У3, У1а, У2а, У3а, У1в, У2в, У3в*

АА2

АВ2

ТУ1, ТУ2, ТУ3*

АА3

АВ3

т3*



АВ4

УХЛ3.1в, Т3*

АА4



УХЛ4, УХЛ4а, УХЛ4в*

АА5

АВ5

Т1, Т2*

АА6

АВ6

ТУ1*

АА7

АВ7

Условия ТУ1 пригодны, если учитывают верхнее предельное значение температуры

УХЛ2а, УХЛ3а, У2А, У3А, УХЛ2в, УХЛ3в, У2в, У3в*

AA8



Условия У2 и У3 пригодны, если учитывают нижнее предельное значение температуры

О1, О2*



АВ8



321.3





Во второй графе приведены обозначения группы по пониженному давлению по ГОСТ 15150 для эксплуатации на высотах до:

Без обозначений

Нет аналога

1000м

a

АС1

2400 м

b

АС2

4300м

321.4

AD1

AD1



AD2

AD2

Дождь по ГОСТ 15150

AD3

Условия несравнимы, т. к. в МЭК 364-3-93 не нормируется интенсивность брызг

AD4

AD4



AD5

AD5

AD6

AD6

AD7

AD7

AD8

AD8

321.5

АЕ1

АЕ1



АЕ2

АЕ2

АЕ3

АЕЗ

Требования по работоспособности воздействия пыли или пыленепроницаемости по ГОСТ 15150

АЕ4

АЕ5

АЕ6

321.6

Л1*

AF1



Л5, Л7, X1*

AF2

X1 или Х2*

AF3

х3*



XI, Х2, Х3 - условия, соответствующие видам химостойкого исполнения по ГОСТ 24682;

Л1, Л5, Л7: буква «Л» - по 321.6; цифры 1, 5, 7 - обозначение условий эксплуатации металлов по ГОСТ 15150

321.7

М38, М40*

М42*

М7*

М13, М39*

Ml, M2, М42*

М6, М7, M43*

AG1*

AG2

AG3

АН1

АН2

АН3



321.8

У, УХЛ, ТУ, ТС* по ГОСТ

15150

АК1

Во второй графе указаны условия, соответствующие климатическим исполнениям по ГОСТ 15150

Т, ТВ, О* по ГОСТ 15150

АК2

321.9.1

321.9.2

AL1

AL1



AL2

AL2

321.10

AM1

АМ2

АМ3

АМ4

AM1

АМ2

АМ3

АМ4

321.11

Категории 2, 3, 4, 5 по ГОСТ 15150

-



-

AN1

-

AN2

Категория 1* по ГОСТ 15150

AN3

321.12

h £ 10, Б £ 6,

10 < h £30, Б £ 5,

30 < h, Б £ 4

AP1

h - высота установки над нулевой отметкой здания или сооружения:

Б - интенсивность землетрясения в баллах

h £ 10, 7 £ Б £ 9,

10 < h £30, 6 £ Б £ 8,

30 < h, 5 £ Б £ 7

АР2

10 £ h £ 30, Б = 9,

30 < h, Б = 8

АР3

30 < h, Б = 9

АР4

321.13

AQ1

AQ2

AQ3

AQ1

AQ2

AQ3



321.14

Воздействие ветра в соответствии с ГОСТ 15150

AR1, AR2

AR3



321.15

AS1, AS2, AS3



* Приведены наиболее жесткие условия эксплуатации.

Ключевые слова: электроустановки зданий; обеспечение безопасности; характеристики электроустановки; структура электроустановки; источник питания; тип системы токоведущих проводников; тип системы заземления; внешние воздействия; совместимость оборудования; эксплуатационная надежность

СОДЕРЖАНИЕ

1 область применения. 2

2 нормативные ссылки. 2

Часть 3 основные характеристики. 3

Приложение а Краткий перечень внешних условий. 28

Приложение в Взаимосвязь между температурой, относительной влажностью и абсолютной влажностью воздуха. 29

Приложение с Классификация механических условий. 38

Приложение d Классификация внешних факторов. 39

Приложение е Соответствие между условиями в части ввф по требованиям стандарта МЭК 364-3-93 и условиями применения в экономике страны.. 39
