ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАРКА МЕТАЛЛОВ
КЛАССИФИКАЦИЯ
ГОСТ 19521-74
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СВАРКА МЕТАЛЛОВ Классификация Welding of metals Classification |
ГОСТ 19521-74 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 февраля 1974 г. № 445 срок действия установлен
Переиздание, Май 1978 г.
с 01.01.1975 г.
до 01.01.1980 г.
1. Настоящий стандарт устанавливает классификацию сварки металлов по основным физическим, техническим и технологическим признакам.
2. Основные признаки и ступени классификации приведены в табл. 1.
Таблица 1
|
Группа признаков |
Наименование признаков |
Наименование ступеней классификации |
|
Физические |
Форма энергии, используемой для образования сварного соединения |
Класс |
|
|
Вид источника энергии, непосредственно используемого для образования сварного соединения |
Вид |
|
Технические |
Способ защиты металла в зоне сварки Непрерывность сварки Степень механизации сварки |
- |
|
Технологические |
Установлены для каждого вида сварки отдельно |
- |
3 Классификация сварки по физическим признакам приведена в табл. 2
Таблица 2
|
Класс сварки |
Вид сварки |
|
Термический |
Дуговая Электрошлаковая Электронно-лучевая Плазменно-лучевая Ионно-лучевая Тлеющим разрядом Световая Индукционная Газовая Термитная Литейная |
|
Термомеханический |
Контактная Диффузионная Индукционно-прессовая Газопрессовая Термокомпрессионная Дугопрессовая Шлакопрессовая Термитно-прессовая Печная |
|
Механический |
Холодная Взрывом Ультразвуковая Трением Магнитоимпульсная |
Примечания:
1 Диффузионная сварка может осуществляться с применением большинства источников энергии, используемых при сварке металлов, но выделяется как самостоятельный вид сварки по относительно длительному воздействию повышенной температуры и незначительной пластической деформации.
2 В комбинированных технологических процессах возможно одновременное использование разных видов сварки.

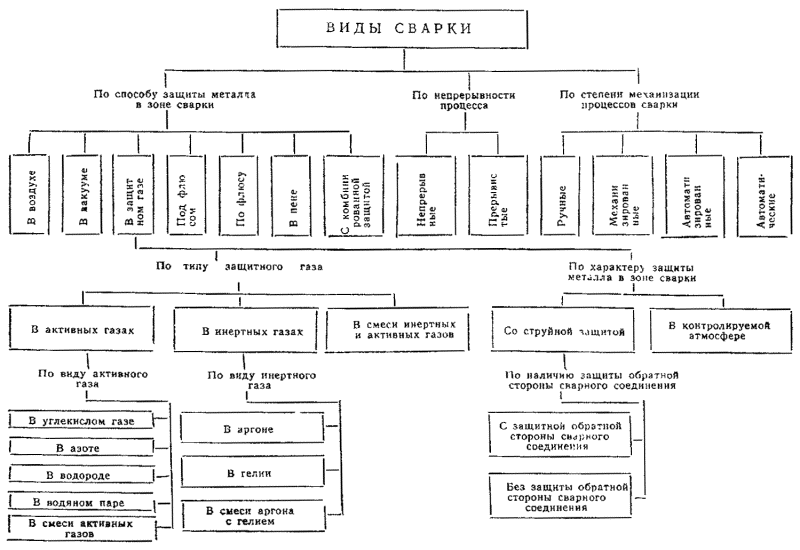

4. Классификация видов сварки по техническим признакам приведена на черт. 1.

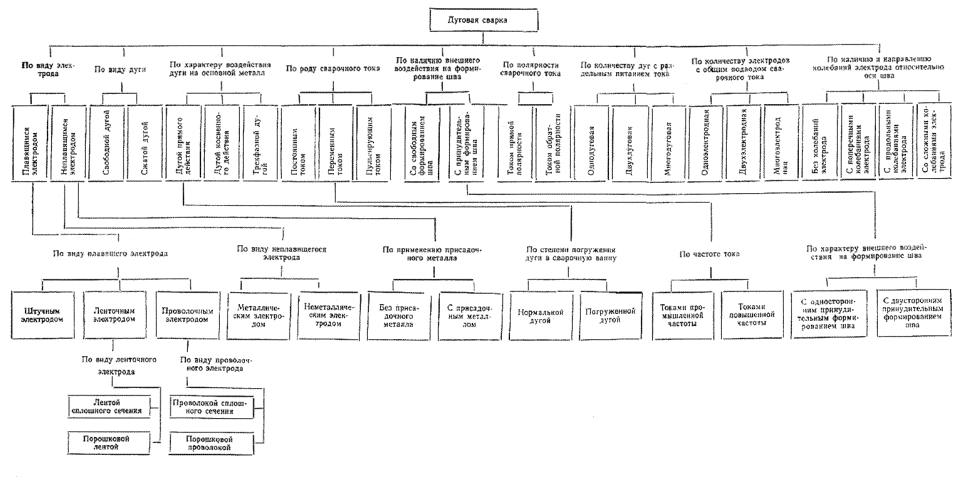

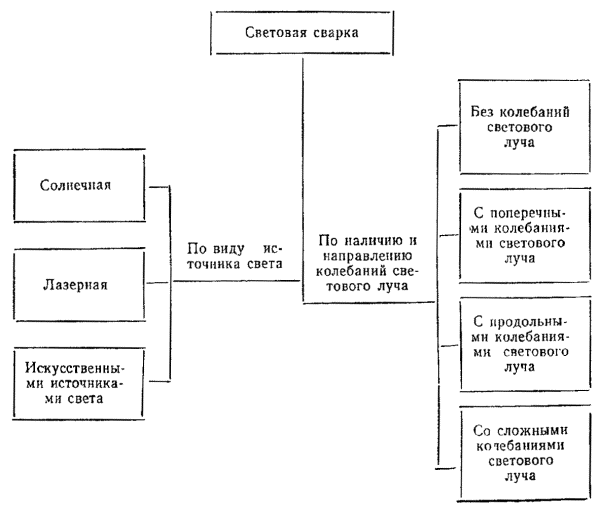

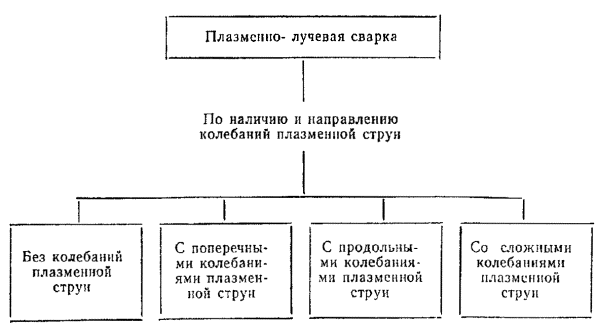

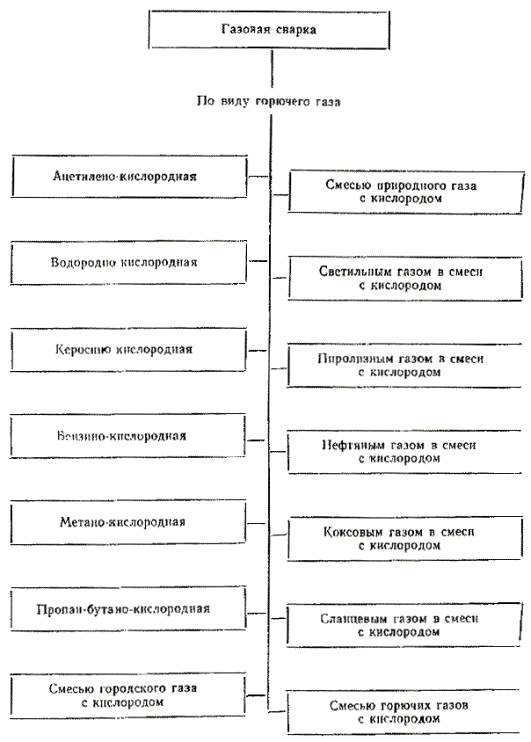

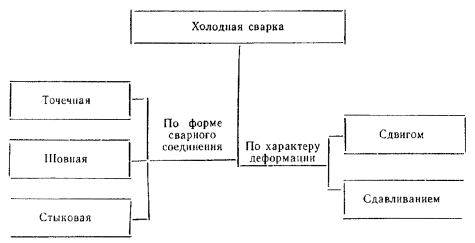

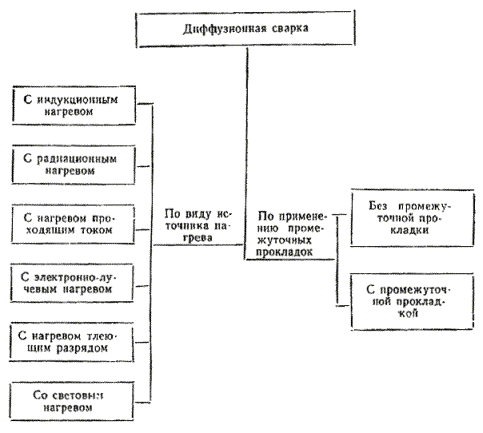

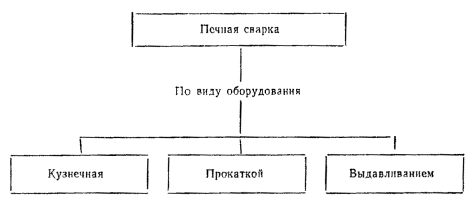

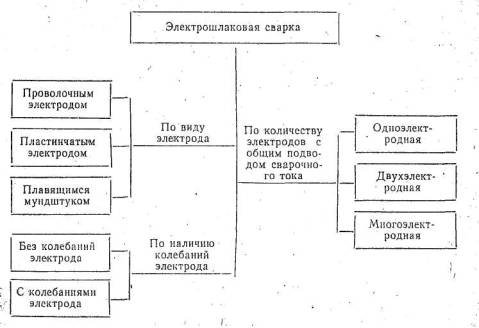

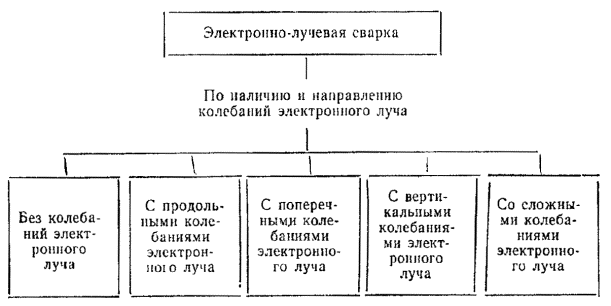

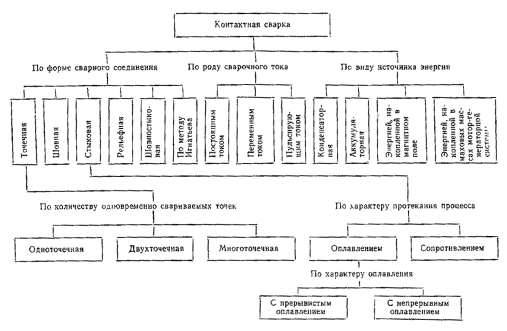

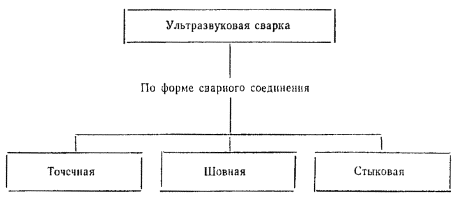

5. Классификация видов сварки по технологическим признакам приведены на черт. 2-12.
6. Термины и определения даны в справочном приложении.
