ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ
И ДРЕВЕСНЫХ МАТЕРИАЛОВ
ДОПУСКИ УГЛОВ
ГОСТ 6449.2-82
МОСКВА - 1982
РАЗРАБОТАНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР и Министерством высшего и среднего специального образования РСФСР
ИСПОЛНИТЕЛИ
В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов
ВНЕСЕНЫ Министерством лесной и целлюлозно-бумажной промышленности СССР
Зам. министра Ю.П. Онищенко
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ Допуски углов Products of wood and wooden materials. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 26 марта 1982 г. № 1286 срок действия установлен
с 01.01.1984 г.
до 01.01.1989 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает допуски углов призматических элементов с длиной меньшей стороны угла до 2500 мм.
2. Условные обозначения допусков углов:
АТ - допуск угла (разность между наибольшим и наименьшим предельными углами);
ATα - округленное значение допуска угла в градусах, минутах, секундах;
АТh - допуск угла, выраженный отрезком на перпендикуляре к стороне угла, противолежащем углу АТ′α на расстоянии L1 от вершины этого угла (черт. 1).
3. Устанавливается семь степеней точности углов: 11, 12, ..., 17 с обозначениями допусков соответственно АТ11, АТ12, ..., АТ17. Числовые значения допусков углов приведены в таблице.
4. Допуски углов должны назначаться в зависимости от номинальной длины L1 меньшей стороны угла (черт. 1).
Черт. 1
α - номинальный угол

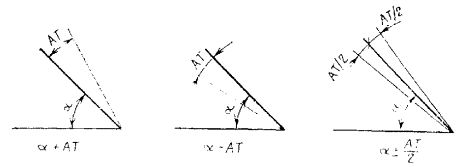

Черт. 2
5. Значения ATh, приведенные в таблице, указаны для крайних значений интервалов длин L1.
6.
Допуски углов могут быть расположены в плюсовую сторону (+АТ),
в минусовую сторону (-AT) или симметрично (
)
относительно
номинального угла (черт. 2).
7. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности угловых размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.
8. Примеры применения степеней точности углов для некоторых элементов изделий из древесины и древесных материалов приведены в рекомендуемом приложении.
Значения допусков углов
|
Интервал длин L1, мм |
Степень точности |
|||||||
|
11 |
12 |
13 |
14 |
|||||
|
АТ′α |
АТh, мм |
АТ′α |
АТh, мм |
АТ′α |
АТh, мм |
АТ′α |
АТh, мм |
|
|
До 10 |
- |
- |
- |
- |
40′ |
...0,125 |
1° |
...0,20 |
|
Св. 10 до 16 |
- |
- |
- |
- |
32′ |
0,10...0,16 |
50′ |
0,16...0,25 |
|
» 16 » 25 |
- |
- |
16′ |
0,08...0,125 |
26′ |
0,125...0,20 |
40′ |
0,20...0,32 |
|
» 25 » 40 |
- |
- |
12′ |
0,10...0,16 |
20′ |
0,16...0,25 |
32′ |
0,25...0,40 |
|
» 40 » 63 |
6′ |
0,08...0,125 |
10′ |
0,125...0,20 |
16′ |
0,20...0,32 |
26′ |
0,32...0,50 |
|
» 63 » 100 |
5′ |
0,10...0,16 |
8′ |
0,16...0,25 |
12′ |
0,25...0,40 |
20′ |
0,40...0,63 |
|
» 100 » 160 |
4′ |
0,125...0,20 |
6′ |
0,20...0,32 |
10′ |
0,32...0,50 |
16′ |
0,50...0,80 |
|
» 160 » 250 |
3′ |
0,16...0,25 |
5′ |
0,25...0,40 |
8′ |
0,40...0,63 |
12′ |
0,63...1,00 |
|
» 250 » 400 |
2′ 30″ |
0,20...0,32 |
4′ |
0,32...0,50 |
6′ |
0,50...0,80 |
10′ |
0,80...1,25 |
|
» 400 » 630 |
2′ |
0,25...0,40 |
3′ |
0,40...0,63 |
5′ |
0,63...1,00 |
8′ |
1,00...1,60 |
|
» 630 » 1000 |
1′ 40″ |
0,32...0,50 |
2′ 30″ |
0,50...0,80 |
4′ |
0,80...1,25 |
6′ |
1,25...2,00 |
|
» 1000 » 1600 |
1′ 20″ |
0,40...0,63 |
2′ |
0,63...1,00 |
3′ |
1,00...1,60 |
5′ |
1,60...2,50 |
|
» 1600 » 2500 |
1′ |
0,50...0,80 |
1′ 40″ |
0,80...1,25 |
2′ 30″ |
1,25...2,00 |
4′ |
2,00...3,20 |
Продолжение таблицы
|
Интервал длин L1, мм |
Степень точности |
|||||
|
15 |
16 |
17 |
||||
|
АТ′α |
АТh, мм |
АТ′α |
АТh, мм |
АТ′α |
АТh, мм |
|
|
До 10 |
1° 40′ |
...0,32 |
2° |
...0,50 |
4° |
...0,80 |
|
Св. 10 до 16 |
1° 20′ |
0,25...0,40 |
1° |
0,40...0,63 |
2° |
0,63...1,00 |
|
» 16 » 25 |
1° |
0,32...0,50 |
0,50...0,80 |
0,80...1,25 |
||
|
» 25 » 40 |
50′ |
0,40...0,63 |
0,63...1,00 |
1,00...1,60 |
||
|
» 40 » 63 |
40′ |
0,50...0,80 |
40′ |
0,80...1,25 |
1° 20′ |
1,25...2,00 |
|
» 63 » 100 |
32′ |
0,63...1,00 |
1,00...1,60 |
1,60...2,50 |
||
|
» 100 » 160 |
26′ |
0,80...1,25 |
1,25...2,00 |
2,00...3,20 |
||
|
» 160 » 250 |
20′ |
1,00...1,60 |
20′ |
1,60...2,50 |
40′ |
2,50...4,00 |
|
» 250 » 400 |
16′ |
1,25...2,00 |
2,00...3,20 |
3,20...5,00 |
||
|
» 400 » 630 |
12′ |
1,00...2,50 |
2,50...4,00 |
4,00...6,30 |
||
|
» 630 » 1000 |
10′ |
2,00...3,20 |
10′ |
3,20...5,00 |
20′ |
5,00...8,00 |
|
» 1000 » 1600 |
8′ |
2,50...4,00 |
4,00...6,30 |
6,30...10,00 |
||
|
» 1600 » 2500 |
6′ |
3,20...5,00 |
5,00...8,00 |
8,00...12,50 |
||
Примечания:
1. Значения АТ′α указывают на чертеже.
2. Значения допусков углов, указанные в таблице, соответствуют ГОСТ 8908-81.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Рекомендуемое
Рекомендации по выбору степеней точности углов
|
Степень точности |
Пример применения |
|
11 |
Сопрягаемые углы в деталях повышенной точности (чертежные инструменты, деревянные музыкальные инструменты, мебель и т.п.) |
|
12 |
Сопрягаемые углы в деталях и сборочных единицах мебельных изделий, корпусов деревянных музыкальных инструментов |
|
13 |
Сопрягаемые углы в деталях и сборочных единицах оконных и дверных блоков. Несопрягаемые углы в составных частях мебели |
|
14, 15 |
Несопрягаемые углы в деталях и сборочных единицах оконных и дверных блоков. Сопрягаемые углы в составных частях деревянных домов |
|
16, 17 |
Несопрягаемые углы в деталях и сборочных единицах пониженной точности (ограждающие конструкции деревянных домов и т.п.) |
