ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Параметры шероховатости поверхности

ГОСТ 7016-82*

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ Параметры шероховатости поверхности Products of wood and wooden materials. Parameters of surface roughness

ГОСТ 7016-82* Взамен ГОСТ 7016-75

Постановлением Государственного комитета СССР по стандартам от 12 октября 1982 г. № 3945 срок введения установлен

с 01.07.83

Снято ограничение срока действия Постановлением Госстандарта СССР от 16.06.87 № 2075

1. Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, фанеру, шпон, древеснослоистые пластики, древесностружечные и древесноволокнистые плиты и изделия из них), не имеющих защитно-декоративных покрытий, и устанавливает номенклатуру параметров шероховатости поверхности, их числовые значения и общие указания по нормированию. Стандарт должен применяться при разработке нормативно-технической документации на конкретную продукцию.

(Измененная редакция, Изм. № 1).

2. Шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями параметров неровностей (риски, неровности разрушения, неровности упругого восстановления, волнистость, а также структурные неровности поверхностей плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях.

3. Требования к шероховатости поверхности не включают требований к механическим повреждениям и порокам в виде резко выделяющихся отдельных неровностей (царапин, выколов и др.).

4. Требования к шероховатости поверхности устанавливаются без учета анатомических неровностей древесины.

При повышенных требованиях к качеству поверхности допускается устанавливать параметры шероховатости с учетом анатомических неровностей.

5. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из номенклатуры, приведенной в п. 6, его числового значения по п. 7 и базовых длин, на которых определяют параметры шероховатости, по п. 8.

6. Параметры шероховатости (один или несколько) выбираются из следующей номенклатуры:

Rm_max - среднее арифметическое высот отдельных наибольших неровностей на поверхности, вычисленное по формуле

где H_{max i} - расстояние от высшей до низшей точки i-й наибольшей неровности (черт. 1);

n - число наибольших неровностей (не менее 5).

Rm - наибольшая высота неровностей профиля, вычисленная по формуле (черт. 2).

Черт. 1

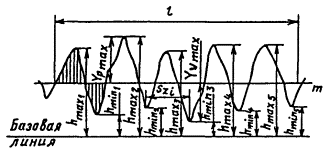

y_i - отклонение профиля от средней линии; l - базовая длина; h_{max i} - расстояние от высшей точки i-го наибольшего выступа до линии, эквидистантной средней и непересекающей профиль; h_{max i} - расстояние от низшей точки i-ой наибольшей впадины до линии, эквидистантной средней и непересекающей профиль; Sz_i - шаг i-ой неровности по впадинам; m - средняя линия профиля

Черт. 2

Rm=y_{p max}+y_{n max},

где y_{p max} - расстояние от средней линии профиля до высшей точки профиля в пределах базовой длины;

y_{n max} - расстояние от средней линии профиля до низшей точки профиля в пределах базовой длины;

Rz - высота неровностей профиля по десяти точкам при отсчете от базовой линии, вычисленная по формуле (черт. 2)

                                                  (2)

или при отсчете от средней линии профиля, вычисляемой по формуле

где у_pi - высота i-го наибольшего выступа профиля;

у_ni - глубина i-й наибольшей впадины профиля.

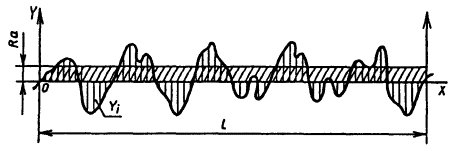

Ra - среднее арифметическое абсолютных отклонений профиля, вычисленное по формуле (черт. 3)

                                                       (3)

или приближенно:

S_Z - средний шаг неровностей профиля по впадинам, вычисленный по формуле (черт. 2)

где S_Zi - шаг i-ой неровности по впадинам;

n - число шагов неровностей по впадинам.

Примечание. Параметр S_Z является вспомогательным и применяется совместно с одним из параметров R_Z или R_a.

Рекомендуемые границы применения параметров по видам обработки приведены в приложении 2.

(Измененная редакция, Изм. № 1).

7. Числовые значения параметров шероховатости Rm_max, Rm, Rz, Ra и Sz (наибольшие, номинальные значения или диапазоны значений) должны выбираться из табл. 1-3.

y_i - отклонение профиля от средней линии; l - базовая длина

Черт. 3

Таблица 1

мкм

Таблица 2

мкм

Таблица 3

мм

8. Числовые значения параметров шероховатости Rm, Rz и Ra должны определяться на базовых длинах l, устанавливаемых из соотношения значений параметров и базовой длины, приведенных в табл. 4 и 5.

Таблица 4

Соотношение значений параметров Rm, Rz и базовой длины l

Таблица 5

Соотношение значений параметра Rа и базовых длин l

При определении параметра Rm_max измерение H_max выполняется в пределах шага каждой из выбранных наибольших неровностей.

(Измененная редакция, Изм. № 1).

9. В технической документации на чертежах на детали и изделия при указании значений параметров должны быть оговорены случаи, когда ворсистость и мшистость на поверхности не допускаются.

10. Обозначения шероховатости поверхности на чертежах должны выполняться по ГОСТ 2.309-73.

11. Термины, используемые в стандарте, и их определения приведены в приложении 1 и ГОСТ 2789-73.

12. Методы определения параметров шероховатости - по ГОСТ 15612-85.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Предельные значения параметров шероховатости

(Измененная редакция, Изм. № 1).
