ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК

Сортамент

Hot-roller channel sections with outward flanges for trolleys. Dimensions

ГОСТ
21026-75

Взамен
ГОСТ 5157-53 в части швеллера с отогнутой полкой для вагонеток

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. № 1957 срок действия установлен

с 01.01. 1977 г.



Ограничение срока действия снято Постановлением Госстандарта от 19.06.91 № 896



Настоящий стандарт устанавливает сортамент горячекатаных швеллеров с отогнутой полкой для вагонеток.

(Введен дополнительно, Изм. № 1).

1a. По точности прокатки швеллеры изготавливаются:

-        высокой точности – А,

-        обычной точности – В.

Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.

(Измененная редакция, Изм. № 1, Поправка).

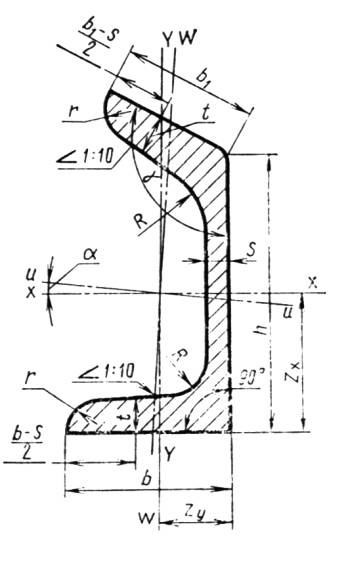

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.

Обозначение к чертежу и табл. 1 и 2:

h - высота швеллера; b - ширина полки; b1 - ширина отогнутой полки; s - толщина стенки; t - средняя толщина полки; R - радиус внутреннего закругления; r - радиус закругления полки; g - внутренний угол наклона полки; I - момент инерции; i -радиус инерции; Zx - расстояние центра тяжести до оси х-х; Zу - расстояние центра тяжести до оси у- у.

2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл. 1 и 2.

Таблица 1

Обозначение профиля

h

b

b1

s

t

b-s

2

b1-s

2

R

r

g

Площадь сечения, см2

Масса 1 м, кг



Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

мм

град



СП-10

100

± 2

55

+ 1,5

40

± 1,5

9

+ 0,7

- 1,0

11

23,0

15,5

11

5,5

123

±30

18,6

14,6



СП-12

120

± 2

60

+ 1,5

45

± 1,5

11

+ 0,7

- 1,0

13

24,5

17,0

13

6,5

126

±30

25,5

20,0



Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.

Таблица 2

Обозначение профиля

Ось х-х

Ось у-у

Ось и-и

Ось w-w

Угол наклона осей tga

Zx, см

Zy, см

Ix, см4

ix, см

Iy, см4

iy, см

Iu, см4

iu, см

Iw, см4

iw, см

СП-10

305,50

4,10

33,48

1,36

304,19

4,09

34,89

1,38

0,064

4,96

1,50

СП-12

594,75

4,87

55,86

1,49

589,93

4,85

61,72

1,57

0,059

6,025

1,62



Предельные отклонения для швеллеров высоко точности должны быть не более: по высоте  мм, по толщине ± 0,7 мм.

(Измененная редакция, Изм. № 1, Поправка).

3. Швеллеры изготовляют длиной от 2 до 9 м:

- мерной длины;

- кратной мерной длины.

(Измененная редакция, Изм. № 1).

4. (Исключен, Изм. № 1).

5. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

обычной точности:

+40 мм - для швеллеров длиной до 4 м,

+60 мм - для швеллеров длиной св. 4 до 6 м,

+80 мм - для швеллеров длиной св. 6 м.

Высокой точности:

+40 мм – для швеллеров длиной св. 4 м до 7 м + 5 мм на каждый метр свыше 7 м.

6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:

0,4 % длины – обычной точности;

0,3 % длины – высоко точности.

5, 6. (Измененная редакция, Изм. № 1, Поправка).

7. Контроль размеров производят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту - в плоскостях у-у.

Контроль толщины полок швеллеров производится по калибрам в валках при их расточке.

8. Скручивание вокруг продольной оси не допускается.

(Измененная редакция. Изм. № 1).
