ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ
КЛАССА ТОЧНОСТИ В
Конструкция и размеры
Hexagon
lock-nuts, product grade В.
Construction and dimensions
|
ГОСТ
5916-70
(СТ СЭВ 3685-82)
|
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм
01.01.73
1. Настоящий стандарт распространяется на шестигранные низкие гайки
класса точности В с диаметром резьбы от 1 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 3685-82.
(Измененная
редакция, Изм. № 4).

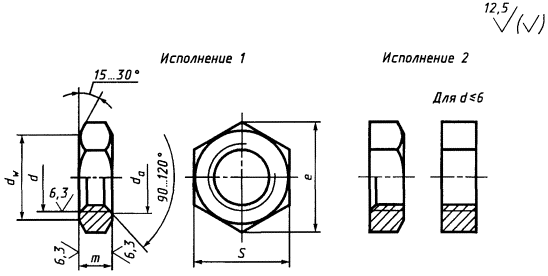

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная
редакция, Изм. № 2-7).
3. Резьба - по ГОСТ 24705.
(Измененная
редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров,
отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхностей гаек и методы контроля
- по ГОСТ 1759.3.
3а, 3б. (Введены
дополнительно, Изм. № 5).
4. (Исключен,
Изм. № 5).
5. Технические требования - по ГОСТ 1759.0.
6. (Исключен,
Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен,
Изм. № 4).
мм
|
Номинальный диаметр резьбы d
|
(1)
|
(1,4)
|
1,6
|
2
|
2,5
|
3
|
(3,5)
|
4
|
5
|
6
|
8
|
10
|
12
|
(14)
|
16
|
(18)
|
20
|
(22)
|
24
|
(27)
|
30
|
36
|
42
|
48
|
|
Шаг резьбы
|
крупный
|
0,25
|
0,3
|
0,35
|
0,4
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
|
мелкий
|
-
|
1
|
1,25
|
1,5
|
2
|
3
|
|
Размер «под ключ» S
|
3,2
|
4
|
5
|
5,5
|
6
|
7
|
8
|
10
|
13
|
16
|
18
|
21
|
24
|
27
|
30
|
34
|
36
|
41
|
46
|
55
|
65
|
75
|
|
Диаметр описанной окружности е, не менее
|
3,3
|
4,2
|
5,3
|
5,9
|
6,4
|
7,5
|
8,6
|
10,9
|
14,2
|
17,6
|
19,9
|
22,8
|
26,2
|
29,6
|
33,0
|
37,3
|
39,6
|
45,2
|
50,9
|
60,8
|
71,3
|
82,6
|
|
dа
|
не менее
|
1,0
|
1,4
|
1,6
|
2
|
2,5
|
3,0
|
3,5
|
4,0
|
5,0
|
6,0
|
8,0
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
27
|
30
|
36
|
42
|
48
|
|
не более
|
1,15
|
1,61
|
1,84
|
2,30
|
2,9
|
3,45
|
4,00
|
4,60
|
5,75
|
6,75
|
8,75
|
10,8
|
13,0
|
15,1
|
17,3
|
19,4
|
21,6
|
23,8
|
25,9
|
29,2
|
32,4
|
38,9
|
45,4
|
51,8
|
|
dw, не менее
|
2,9
|
3,6
|
4,5
|
5,0
|
5,4
|
6,3
|
7,2
|
9,0
|
11,7
|
14,5
|
16,5
|
19,2
|
22,0
|
24,8
|
27,7
|
31,4
|
33,2
|
38,0
|
42,7
|
51,1
|
59,9
|
69,4
|
|
Высота т
(h14 для d £ 12; h15 для
М12 < d £ М18; h16 для d > M18)
|
0,8
|
1,0
|
1,2
|
1,6
|
1,8
|
2,0
|
2,2
|
2,7
|
3,2
|
4,0
|
5,0
|
6,0
|
7,0
|
8,0
|
9,0
|
10,0
|
11,0
|
12,0
|
13,5
|
15,0
|
18,0
|
21,0
|
24,0
|
Примечания:
1. Размеры гаек, заключенные в скобки,
применять не рекомендуется.
2. Предельные отклонения высоты гаек M1-М6, изготавливаемых вырубкой, - по соответствующим
стандартам на материал.
3. Допускается изготавливать гайки с
размерами, указанными в приложении 2.
Пример условного обозначения гайки
исполнения 1 с диаметром резьбы d = 12 мм, с размером «под
ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н,
класса прочности 04, без покрытия:
Гайка М12-6Н.04 (S18) ГОСТ 5916-70
То же, исполнения 2, с размером «под ключ» S = 19 мм,
с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки
40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12´1,25-6Н.05.40Х.016 ГОСТ 5916-70
ПРИЛОЖЕНИЕ 1
Справочное
Масса
стальных гаек (исполнение 1) с крупным шагом резьбы
|
Номинальный
диаметр резьбы d, мм
|
Теоретическая
масса 1000 шт. гаек, кг »
|
Номинальный
диаметр резьбы d, мм
|
Теоретическая
масса 1000 шт. гаек, кг »
|
Номинальный
диаметр резьбы d, мм
|
Теоретическая
масса 1000 шт. гаек, кг »
|
|
1
|
0,037
|
5
|
0,656
|
20
|
35,53
|
|
1,4
|
0,038
|
6
|
1,254
|
22
|
50,01
|
|
1,6
|
0,057
|
8
|
2,667
|
24
|
59,79
|
|
2
|
0,074
|
10
|
5,020
|
27
|
88,06
|
|
2,5
|
0,163
|
12
|
6,840
|
30
|
127,15
|
|
3
|
0,218
|
14
|
11,67
|
36
|
216,99
|
|
3,5
|
0,276
|
16
|
17,68
|
42
|
360,63
|
|
4
|
0,431
|
18
|
25,98
|
48
|
558,12
|
Для определения массы гаек из
других материалов значения массы, указанные в таблице, следует умножить на
коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. №
3, 4, 6).
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
|
Номинальный диаметр резьбы d
|
10
|
12
|
14
|
22
|
|
Размер «под ключ» S
|
17
|
19
|
22
|
32
|
|
Диаметр описанной окружности е, не менее
|
18,7
|
20,9
|
23,9
|
35,0
|
|
dw, не менее
|
15,5
|
17,2
|
20,1
|
29,5
|
|
Теоретическая масса 1000 шт. гаек
(исполнение 1) с крупным шагом резьбы, кг »
|
6,110
|
8,304
|
13,66
|
40,43
|
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд.
техн. наук
2.
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и
измерительных приборов при Совете Министров СССР от 12.08.70 № 178
3.
Стандарт полностью соответствует СТ СЭВ 3685-82
4.
ВЗАМЕН ГОСТ 5916-62
5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6.
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета
по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7.
ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными
в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г.,
июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
