ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С УВЕЛИЧЕННОЙ ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

ГОСТ 7802-81
СТ СЭВ 2323-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С УВЕЛИЧЕННОЙ ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Increased cup head square shoulder bolts, product grade С.
Construction and dimensions

ГОСТ
7802-81*

(CT СЭВ 2323-80)

Взамен
ГОСТ 7802-72

Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 2 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением Госстандарта СССР от 23.06.86 № 1643 срок действия продлен

до 01.01.97

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С с номинальным диаметром резьбы от 5 до 24 мм.

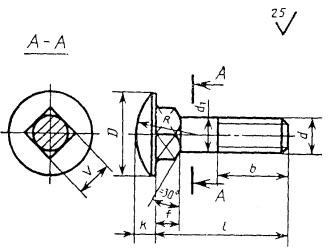

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

24

Диаметр головки D

11

14

18

23

28

35

44

52

Высота головки k

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

Радиус сферы R »

8

11

14

18

22

26

32

39

Размер стороны квадратного подголовка V

5

6

8

10

12

16

20

24

Высота подголовка f, не менее

3

4

5

6

8

10

12

15

Длина резьбы b

Для l £ 120

16

18

22

26

30

38

46

54

Для l > 120

-

-

-

32

36

44

52

60

Пример условного обозначения болта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 60 мм, класса прочности 3.6, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Болт M12´60.36.016 ГОСТ 7802-81

Таблица 2

мм

Длина болта l

Номинальный диаметр резьбы d

5

6

8

10

12

16

20

24

12





-

-

-

-

-

-

14







-

-

-

-

-

16









-

-

-

-

20











-

-

-

25















-

30















-

35















-

40















-

45















-

50















-

55















-

60















-

65















-

70















-

75

-















80

-















90

-















100

-















110

-

-













120

-

-













130

-

-













140

-

-













150

-

-













160

-

-













170

-

-













180

-

-













190

-

-













200

-

-













220

-

-













240

-

-

-











260

-

-

-











Примечания:

1. Болты изготовляют с длинами, заключенными между жирными линиями.

2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой по всей длине стержня.

3. Резьба - по ГОСТ 24705-81, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ 27148-88. Концы болтов - по ГОСТ 12414-66.

2, 3. (Измененная редакция, Изм. № 1, 2).

3а. Радиус под головкой - по ГОСТ 24670-81.

3б. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы 6е.

3в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

3а - 3в. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d1 примерно равен среднему диаметру резьбы или номинальному диаметру резьбы.

5. Технические требования - по ГОСТ 1759.0-87.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6, 5.8, 8.8.

6. Теоретическая масса болтов указана в справочном приложении.
