ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ А

Конструкция и размеры

Hexagon bolts with reduced head, product grade A.
Construction and dimensions

ГОСТ
7808-70

Дата введения 01.01.72

1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой класса точности А с диаметром резьбы от 8 до 48 мм.

(Измененная редакция, Изм. № 4).

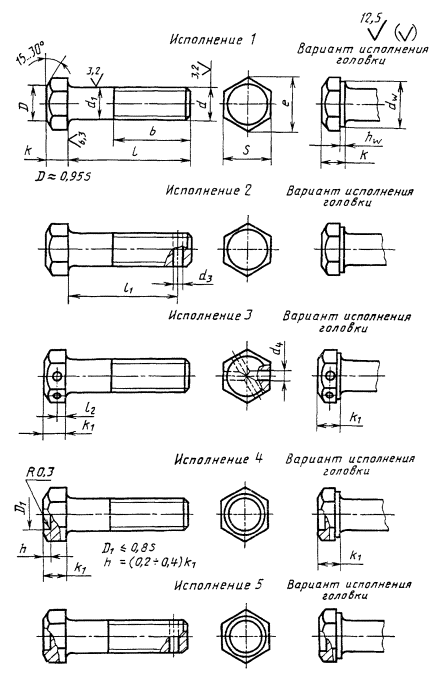

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. № 2 - 6).

3. Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414.

(Измененная редакция, Изм. № 5).

3а. Радиус под головкой - по ГОСТ 24670.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3в. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

3а - 3в. (Введены дополнительно, Изм. № 4).

4. Допускается по соглашению между изготовителем и потребителем изготавливать:

- болты исполнений 1 и 2 с высотой головки, равной k1;

- болты с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.

(Измененная редакция, Изм. № 2, 4).

5. Вариант исполнения головки устанавливает изготовитель.

5а. Допускается по согласованию изготовителя с потребителем изготавливать болты с диаметром гладкой части стержня d1 приблизительно равным среднему диаметру резьбы.

5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.

5а, 5б. (Введены дополнительно, Изм. № 5).

6. Технические требования - по ГОСТ 1759.0.

7. (Исключен, Изм. № 2).

8. Масса болтов указана в приложении 1.

9. (Исключен, Изм. № 4).

Таблица 1

мм

Номинальный диаметр резьбы d

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

1

1,25

1,5

2

3

Диаметр стержня d1

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Размер «под ключ» S

12

14

17

19

22

24

27

30

32

36

41

50

60

70

Высота головки k

5

6

7

8

9

10

11

12

13

15

17

20

23

26

Высота головки k1

5,3

6,4

7,5

8,8

10,0

12,0

12,5

14,0

15,0

17,0

18,7

22,5

26,0

30,0

Диаметр описанной окружности е, не менее

13,2

15,5

18,9

21,1

24,5

26,8

30,1

33,5

35,7

40,0

45,6

55,8

67,0

78,3

dw, не менее

10,6

12,6

15,6

17,4

20,6

22,5

25,3

28,2

30,0

33,6

38,4

46,9

56,3

65,8

hw

не менее

0,15

0,20

0,25

не более

0,6

0,8

Диаметр отверстия в стержне d3

2,0

2,5

3,2

4,0

5,0

6,3

8,0

Диаметр отверстия в головке d4

H15

2,5

3,2

4,0

5,0

Расстояние от опорной поверхности до оси отверстия в головке l2

js15

2,8

3,5

4,0

4,5

5,0

6,0

6,5

7,0

7,5

8,5

9,5

11,5

13,0

15,0

Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.

Таблица 2

мм

Длина болта l

Длина резьбы b и расстояние от опорной поверхности головки до оси отверстия в стержне l1 при номинальном диаметре резьбы d (знаком × отмечены болты с резьбой на всей длине стержня)

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

l1

b

8

-

×



×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

10

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

12

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

14

-

×

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

12

×

-

×

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

(18)

14

×

14

×

-

×

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

16

×

16

×

15

×

-

×

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

(22)

18

×

18

×

17

×

17

×

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

25

21

×

21

×

20

×

20

×

19

×

-

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

(28)

24

22

24

×

23

×

23

×

22

×

22

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

-

-

30

26

22

26

×

25

×

25

×

24

×

24

×

24

×

-

×

-

-

-

-

-

-

-

-

-

-

-

-

(32)

28

22

28

26

27

×

27

×

26

×

26

×

26

×

25

×

-

×

-

-

-

-

-

-

-

-

-

-

35

31

22

31

26

30

30

30

×

29

×

29

×

29

×

28

×

28

×

-

×

-

-

-

-

-

-

-

-

(38)

34

22

34

26

33

30

33

×

32

×

32

×

32

×

31

×

31

×

-

×

-

-

-

-

-

-

-

-

40

36

22

36

26

35

30

35

34

34

×

34

×

34

×

33

×

33

×

32

×

-

×

-

-

-

-

-

-

45

41

22

41

26

40

30

40

34

39

38

39

×

39

×

38

×

38

×

37

×

36

×

-

-

-

-

-

-

50

46

22

46

26

45

30

45

34

44

38

44

42

44

×

43

×

43

×

42

×

41

×

40

×

-

-

-

-

55

51

22

51

26

50

30

50

34

49

38

49

42

49

46

48

×

48

×

47

×

46

×

45

×

-

×

-

-

60

56

22

56

26

55

30

55

34

54

38

54

42

54

46

53

50

53

×

52

×

51

×

50

×

48

×

-

-

65

61

22

61

26

60

30

60

34

59

38

59

42

59

46

58

50

58

54

57

×

56

×

55

×

53

×

-

×

70

66

22

66

26

65

30

65

34

64

38

64

42

64

46

63

50

63

54

62

60

61

×

60

×

58

×

58

×

75

71

22

71

26

70

30

70

34

69

38

69

42

69

46

68

50

68

54

67

60

66

66

65

×

63

×

63

×

80

76

22

76

26

75

30

75

34

74

38

74

42

74

46

73

50

73

54

72

60

71

66

70

×

68

×

68

×

(85)

81

22

81

26

80

30

80

34

79

38

79

42

79

46

78

50

78

54

77

60

76

66

75

×

73

×

73

×

90

86

22

86

26

85

30

85

34

84

38

84

42

84

46

83

50

83

54

82

60

81

66

80

78

78

×

78

×

(95)

91

22

91

26

90

30

90

34

89

38

89

42

89

46

88

50

88

54

87

60

86

66

85

78

83

×

83

×

100

96

22

96

26

95

30

95

34

94

38

94

42

94

46

93

50

93

54

92

60

91

66

90

78

88

×

88

×

(105)

-

-

101

26

100

30

100

34

99

38

99

42

99

46

98

50

98

54

97

60

96

66

95

78

93

90

93

×

110

-

-

106

26

105

30

105

34

104

38

104

42

104

46

103

50

103

54

102

60

101

66

100

78

98

90

98

×

(115)

-

-

111

26

110

30

110

34

109

38

109

42

109

46

108

50

108

54

107

60

106

66

105

78

103

90

103

102

120

-

-

116

26

115

30

115

34

114

38

114

42

114

46

113

50

113

54

112

60

111

66

110

78

108

90

108

102

(125)

-

-

121

26

120

30

120

34

119

38

119

42

119

46

118

50

118

54

117

60

116

66

115

78

113

90

113

102

130

-

-

126

32

125

36

125

40

124

44

124

48

124

52

123

56

123

60

122

66

121

72

120

84

118

96

118

108

140

-

-

136

32

135

36

135

40

134

44

134

48

134

52

133

56

133

60

132

66

131

72

130

84

128

96

128

108

150

-

-

146

32

145

36

145

40

144

44

144

48

144

52

143

56

143

60

142

66

141

72

140

84

138

96

138

108

160

-

-

156

32

155

36

155

40

154

44

154

48

154

52

153

56

153

60

152

66

151

72

150

84

148

96

148

108

170

-

-

166

32

165

36

165

40

164

44

164

48

164

52

163

56

163

60

162

66

161

72

160

84

158

96

158

108

180

-

-

176

32

175

36

175

40

174

44

174

48

174

52

173

56

173

60

172

66

171

72

170

84

168

96

168

108

190

-

-

186

32

185

36

185

40

184

44

184

48

184

52

183

56

183

60

182

66

181

72

180

84

178

96

178

108

200

-

-

196

32

195

36

195

40

194

44

194

48

194

52

193

56

193

60

192

66

191

72

190

84

188

96

188

108

220

-

-

-

-

215

49

215

53

214

57

214

61

214

65

213

69

213

73

212

79

211

85

210

97

208

109

208

121

240

-

-

-

-

235

49

235

53

234

57

234

61

234

65

233

69

233

73

232

79

231

85

230

97

228

109

228

121

260

-

-

-

-

255

49

255

53

254

57

254

61

254

65

253

69

253

73

252

79

251

85

250

97

248

109

248

121

280

-

-

-

-

-

-

275

53

274

57

274

61

274

65

273

69

273

73

272

79

271

85

270

97

268

109

268

121

300

-

-

-

-

-

-

295

53

294

57

294

61

294

65

293

69

293

73

292

79

291

85

290

97

288

109

288

121

Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 12 мм, длиной l = 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

Болт М12-6g×60.58 ГОСТ 7808-70

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Болт 2М12×1,25-6g×60.109.40Х.016 ГОСТ 7808-70

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных болтов (исполнение 1) с крупным шагом резьбы

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм

8

10

12

14

16

18

20

22

24

27

30

36

42

48

8

7,732

-

-

-

-

-

-

-

-

-

-

-

-

-

10

8,458

13,57

-

-

-

-

-

-

-

-

-

-

-

-

12

9,184

14,71

-

-

-

-

-

-

-

-

-

-

-

-

14

9,910

15,85

25,09

-

-

-

-

-

-

-

-

-

-

-

16

10,640

16,99

26,73

35,04

-

-

-

-

-

-

-

-

-

-

18

11,360

18,12

28,37

37,28

55,80

-

-

-

-

-

-

-

-

-

20

12,090

19,26

30,01

39,52

58,75

75,63

-

-

-

-

-

-

-

-

22

12,810

20,40

31,65

41,76

61,70

79,39

-

-

-

-

-

-

-

-

25

13,900

22,11

34,11

45,11

66,12

84,95

111,5

-

-

-

-

-

-

-

28

15,150

23,81

36,57

48,47

70,54

90,51

118,4

-

-

-

-

-

-

-

30

15,940

24,95

38,21

50,71

73,49

94,21

123,0

156,5

-

-

-

-

-

-

32

16,720

26,32

39,85

52,95

76,44

97,92

127,6

162,1

195,6

-

-

-

-

-

35

17,910

28,17

42,59

56,30

80,86

103,50

134,6

170,5

205,6

279,0

-

-

-

-

38

19,090

30,02

45,26

59,66

85,28

109,00

141,5

178,9

215,6

291,7

-

-

-

-

40

19,880

31,25

47,03

64,56

88,23

112,70

146,1

184,5

222,2

300,2

400,7

-

-

-

45

21,860

34,34

51,48

70,60

96,26

122,00

157,7

198,5

238,8

321,3

426,8

-

-

-

50

23,830

37,42

55,92

76,65

104,20

132,20

169,2

212,6

255,4

342,5

452,8

712,6

-

-

55

25,810

40,51

60,36

82,70

112,10

142,20

181,9

226,6

272,0

363,7

478,9

750,3

1124

-

60

27,780

43,59

64,80

88,74

120,00

152,20

194,3

242,6

288,6

384,9

504,9

787,9

1175

-

65

29,760

46,68

69,25

94,79

127,80

162,20

206,6

257,5

307,4

406,0

531,0

825,5

1226

1729

70

31,730

49,76

73,69

100,80

135,80

172,20

218,9

272,4

325,2

429,5

557,0

863,2

1278

1796

75

33,710

52,85

78,13

106,90

143,70

182,20

231,3

287,4

342,9

452,0

585,6

900,8

1329

1863

80

35,680

55,93

82,57

112,90

151,60

192,20

243,6

302,3

360,7

474,4

613,4

938,4

1380

1930

85

37,650

56,02

87,02

119,00

159,40

202,20

256,0

317,2

378,5

496,9

641,1

976,0

1432

1998

90

39,630

62,10

91,46

125,00

167,40

212,20

268,3

332,2

396,2

519,4

668,9

1018,0

1483

2065

95

41,600

65,19

95,90

131,10

175,20

222,20

280,6

347,1

414,0

541,9

696,7

1059,0

1534

2132

100

43,580

68,27

100,30

137,10

183,10

232,20

293,0

362,0

431,8

564,4

724,4

1098,0

1586

2199

105

-

71,36

104,80

143,20

191,00

242,10

305,3

377,0

449,6

586,9

752,2

1138,0

1645

2266

110

-

74,44

109,20

149,20

198,90

252,10

317,7

391,9

467,3

609,4

780,0

1178,0

1699

2332

115

-

77,52

113,70

155,30

206,80

262,10

330,0

406,8

485,1

631,9

807,7

1218,0

1753

2409

120

-

80,61

118,10

161,30

214,70

272,10

342,3

421,8

502,9

654,4

835,5

1258,0

1808

2480

125

-

83,70

122,60

167,40

222,60

282,10

354,7

436,7

520,6

676,8

863,3

1298,0

1863

2550

130

-

86,78

127,00

173,40

230,50

292,10

367,0

451,6

538,4

699,3

891,0

1338,0

1917

2623

140

-

92,94

135,90

185,50

246,30

312,10

391,7

481,5

574,0

744,3

946,6

1418,0

2026

2765

150

-

99,11

144,80

197,60

262,10

332,10

416,4

511,3

609,5

789,3

1002,0

1498,0

2135

2907

160

-

105,30

153,60

207,70

277,90

352,10

441,1

541,2

645,0

834,3

1058,0

1578,0

2244

3049

170

-

111,40

162,50

221,80

293,70

372,10

465,7

571,0

680,6

879,3

1113,0

1658,0

2353

3191

180

-

117,60

171,40

233,90

309,50

392,10

490,4

600,9

716,1

924,3

1169,0

1738,0

2461

3333

190

-

123,80

180,30

246,00

325,30

412,10

515,1

630,8

751,6

969,2

1224,0

1818,0

2570

3475

200

-

130,00

189,20

258,00

341,10

432,10

539,8

660,7

787,2

1014,0

1280,0

1898,0

2679

3618

220

-

-

207,00

282,20

372,70

472,00

589,1

720,4

858,2

1104,0

1391,0

2058,0

2897

3902

240

-

-

224,00

306,40

404,30

512,00

638,5

780,1

929,4

1194,0

1502,0

2218,0

3115

4186

260

-

-

245,50

330,60

435,90

552,00

687,6

839,9

1000,0

1284,0

1613,0

2378,0

3332

4471

280

-

-

-

354,80

467,50

592,00

737,2

899,5

1072,0

1374,0

1724,0

2538,0

3550

4755

300

-

-

-

378,00

499,00

632,00

786,6

959,3

1143,0

1464,0

1835,0

2698,0

3768

5039

Для определения массы болтов из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 5, 6).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 6).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И. Н. Недовизий, канд. техн. наук; Б. М. Ригмант; В. И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.70 № 270

3. ВЗАМЕН ГОСТ 7808-62

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

6

ГОСТ 24670-81

3а

ГОСТ 1759.1-82

3б

ГОСТ 24705-81

3

ГОСТ 1759.2-82

3в

ГОСТ 27148-86

3

ГОСТ 12414-94

3





5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ (апрель 1998 г.) с Изменениями № 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 8-85, 6-89, 9-95)
