ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ШРИФТЫ ЧЕРТЕЖНЫЕ

ГОСТ 2.304-81



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.82

Настоящий стандарт устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2)

1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

1.1. Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.

1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.

Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10 h (черт. 1 и 2).

1.3. Ширина буквы g - наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например, g = 6/10 h, или по отношению к толщине линии шрифта d, например, g = 6 d.

1.4. Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.

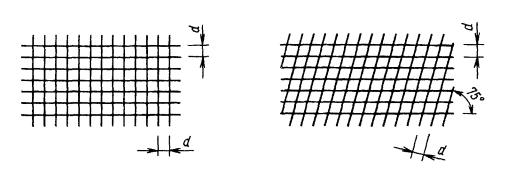

1.5. Вспомогательная сетка - сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (черт. 3).

Черт. 3

2. ТИПЫ И РАЗМЕРЫ ШРИФТА

2.1. Устанавливаются следующие типы шрифта:

тип А без наклона (d = 1/14 h) с параметрами, приведенными в табл. 1;

тип А с наклоном около 75° (d = 1/14 h) с параметрами, приведенными в табл. 1;

тип Б без наклона (d = 1/10 h) с параметрами, приведенными в табл. 2;

тип Б с наклоном около 75° (d = 1/10 h) с параметрами, приведенными в табл. 2.

Таблица 1

Шрифт типа А (d = h/14)

Таблица 2

Шрифт типа Б (d = h/10)

Примечания:

1. Расстояние а между буквами, соседние линии которых не параллельны между собой (например, ГА, AT), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.

2. Минимальным расстоянием между словами е, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом.

При выполнении документов автоматизированным способом допускается применять шрифты, используемые средствами вычислительной техники. В этом случае должны быть обеспечены их хранение и передача пользователям документов.

(Измененная редакция, Изм. № 2)

2.2. Устанавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Примечание. Применение шрифта размером 1,8 не рекомендуется и допускается только для типа Б.

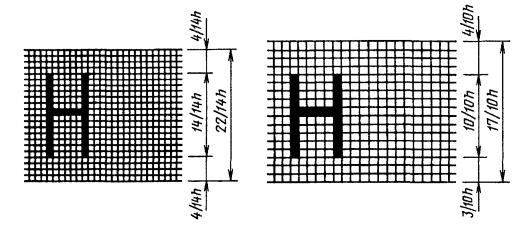

2.3. Построение шрифта во вспомогательной сетке показано на черт. 4.

Черт. 4

2.4. Предельные отклонения размеров букв и цифр ± 0,5 мм.

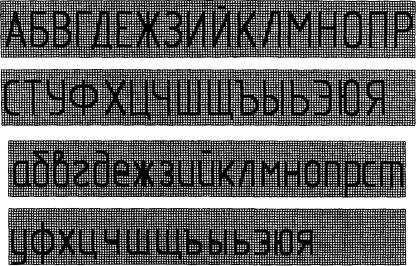

3. РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)

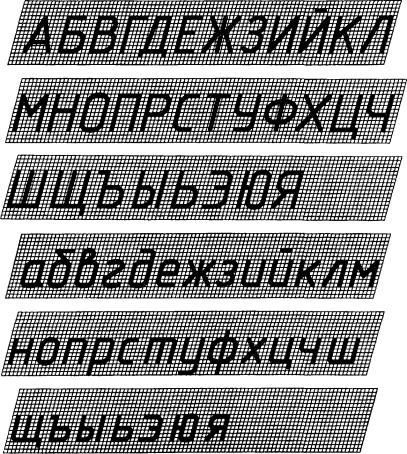

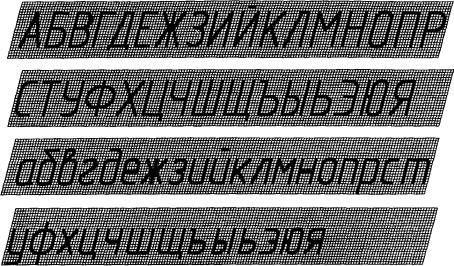

3.1. Шрифт типа А с наклоном приведен на черт. 5

Черт. 5

3.2. Шрифт типа А без наклона приведен на черт. 6.

Черт. 6

3.3. Шрифт типа Б с наклоном приведен на черт. 7.

Черт. 7

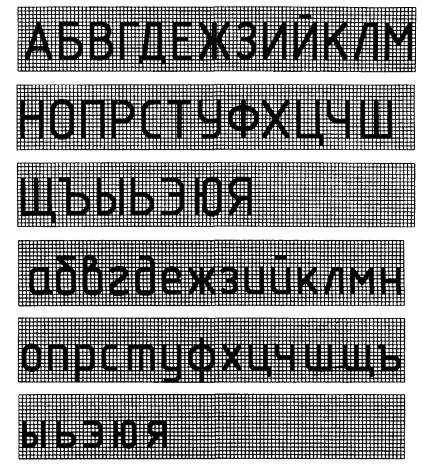

3.4. Шрифт типа Б без наклона приведен на черт. 8.

Черт. 8

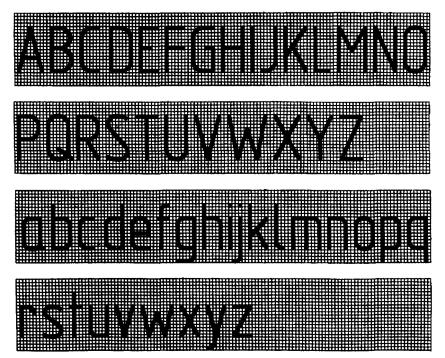

4. ЛАТИНСКИЙ АЛФАВИТ

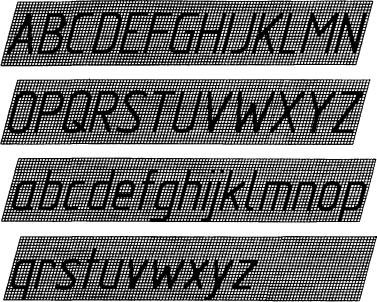

4.1. Шрифт типа А с наклоном приведен на черт. 9.

Черт. 9

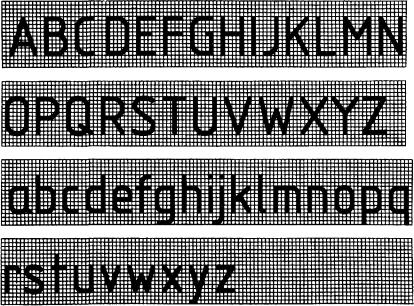

4.2. Шрифт типа А без наклона приведен на черт. 10.

Черт. 10

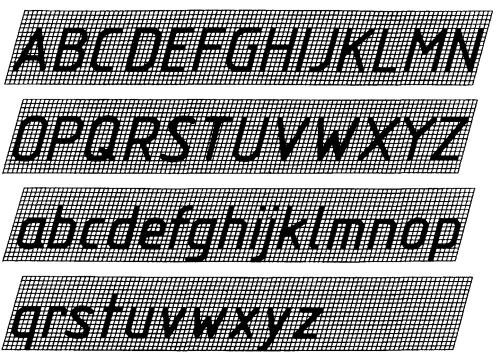

4.3. Шрифт типа Б с наклоном приведен на черт. 11.

Черт. 11

4.4. Шрифт типа Б без наклона приведен на черт. 12.

Черт. 12

4.5. Виды, форма и расположение диакритических знаков для шрифтов типов А и Б без наклона приведены в справочном приложении.

Диакритические знаки для шрифтов с наклоном следует выполнять по тем же правилам.

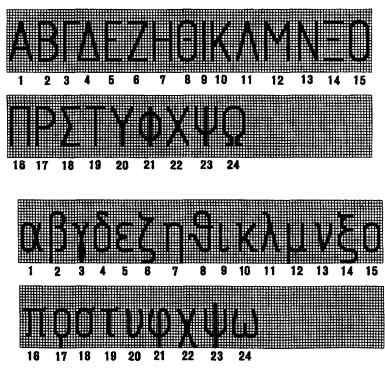

5. ГРЕЧЕСКИЙ АЛФАВИТ

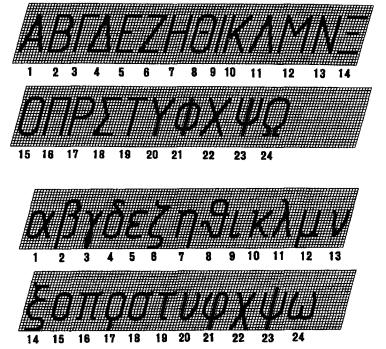

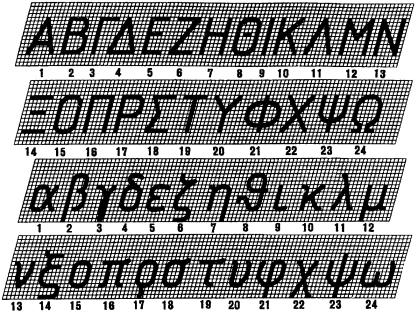

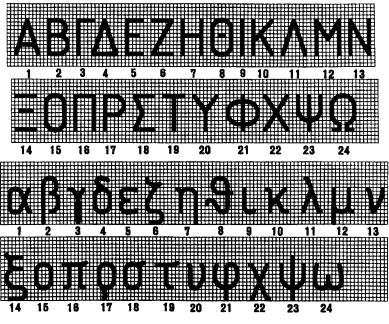

5.1. Шрифт типа А с наклоном приведен на черт. 13.

Черт. 13

5.2. Шрифт типа А без наклона приведен на черт. 14.

Черт. 14

5.3. Шрифт типа Б с наклоном приведен на черт. 15.

Черт. 15

5.4. Шрифт типа Б без наклона приведен на черт. 16.

Черт. 16

5.5. Наименование букв греческого алфавита, приведенных на черт. 13 - 16:

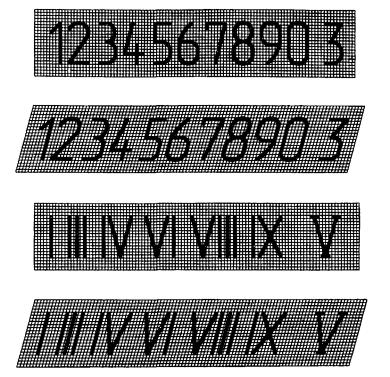

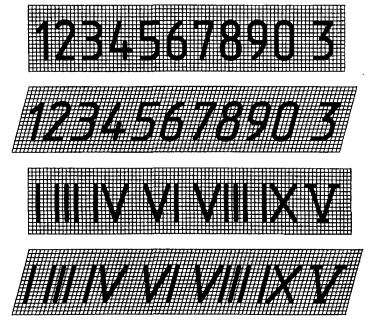

6. АРАБСКИЕ И РИМСКИЕ ЦИФРЫ

6.1. Шрифт типа А приведен на черт. 17.

Черт. 17

6.2. Шрифт типа Б приведен на черт. 18.

Черт. 18

Примечания:

1. Римские цифры L, С, D, М следует выполнять по правилам латинского алфавита.

2. Римские цифры допускается ограничивать горизонтальными линиями.

7. ЗНАКИ

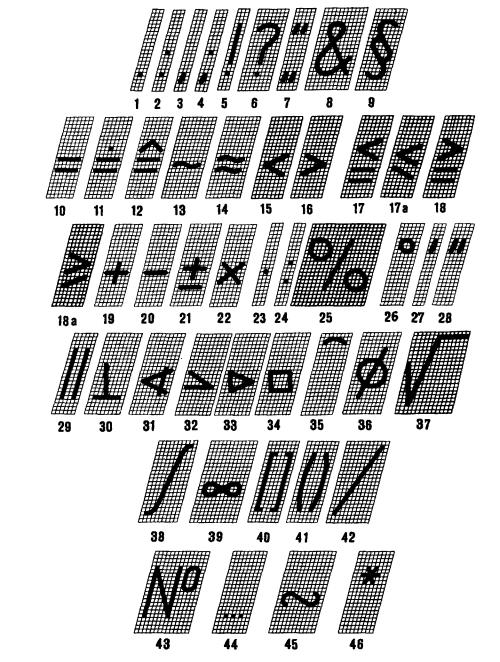

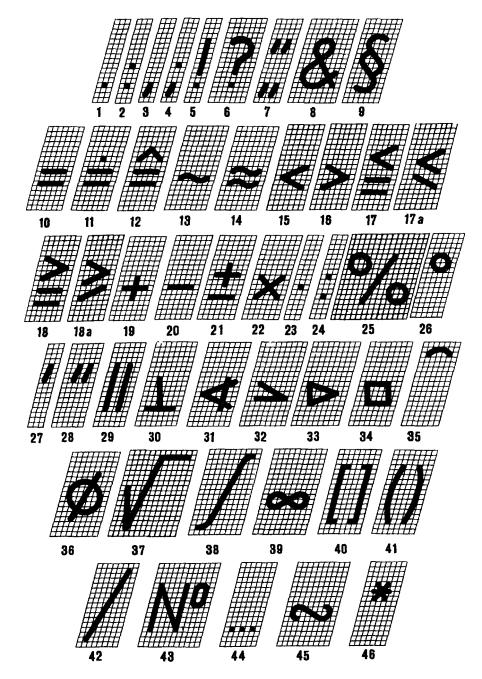

7.1. Шрифт типа А с наклоном приведен на черт. 19.

Черт. 19

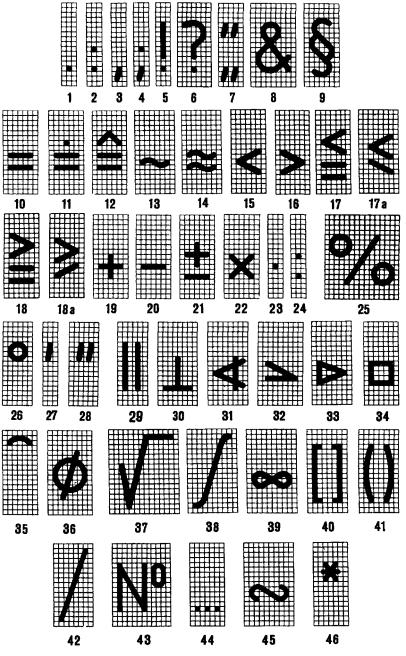

7.2. Шрифт типа А без наклона приведен на черт. 20.

Черт. 20

7.3. Шрифт типа Б с наклоном приведен на черт. 21.

Черт. 21

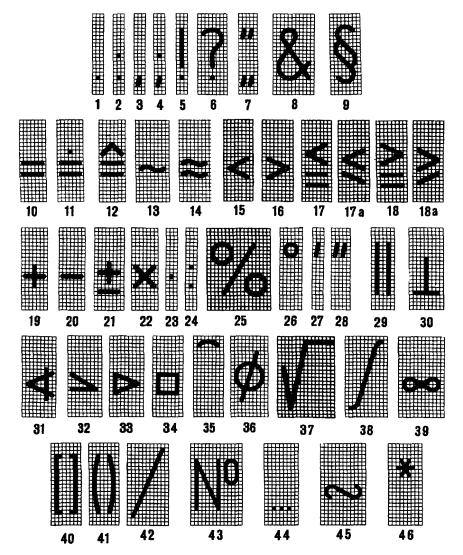

7.4. Шрифт типа Б без наклона приведен на черт. 22.

Черт. 22

7.5. Наименования знаков приведены в табл. 3.

Таблица 3

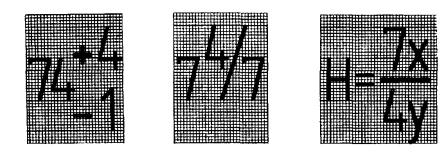

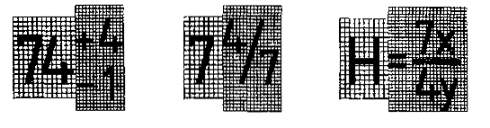

8. ПРАВИЛА НАПИСАНИЯ ДРОБЕЙ, ПОКАЗАТЕЛЕЙ, ИНДЕКСОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

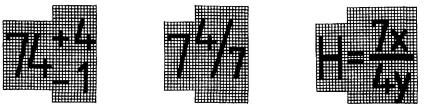

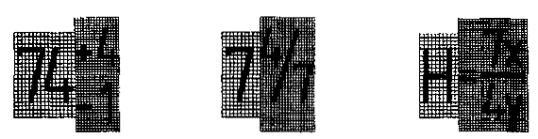

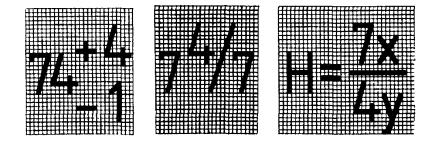

8.1. Дроби, показатели, индексы и предельные отклонения выполняются в соответствии с табл. 4 размером шрифта:

на одну ступень меньшим, чем размер шрифта основной величины, к которой они приписываются;

одинакового размера с размером шрифта основной величины.

Таблица 4

ПРИЛОЖЕНИЕ

Справочное

ДИАКРИТИЧЕСКИЕ ЗНАКИ

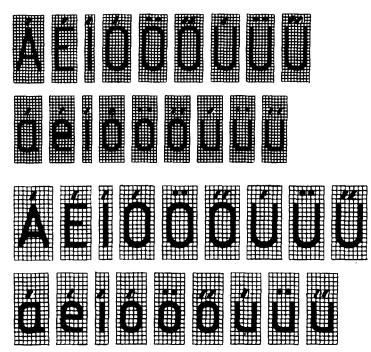

Венгерский язык

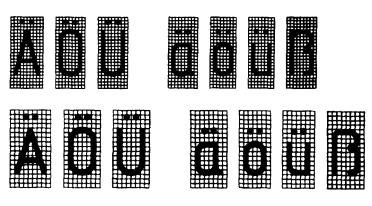

Немецкий язык

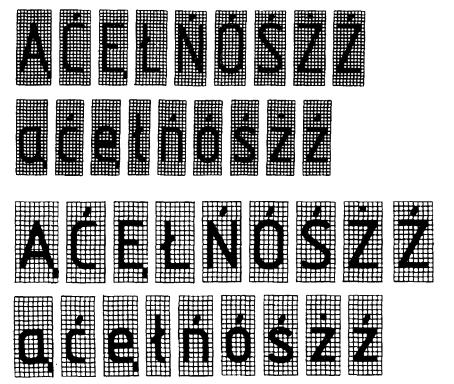

Польский язык

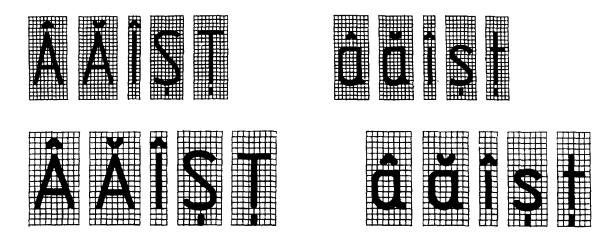

Румынский язык

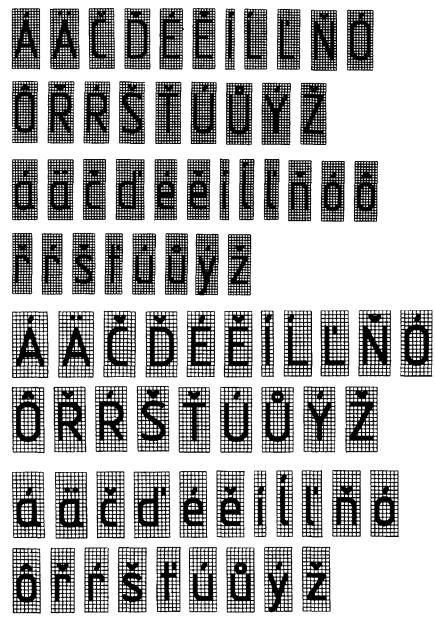

Чешский и словацкий язык

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.03.81 № 1562

3. (Исключен, Изм. № 2)

4. ВЗАМЕН ГОСТ 2.304-68

5. Издание (июль 2001 г.) с Изменением № 1, утвержденным в марте 1989 г. (ИУС 7-89)
