ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 1144-80
(СТ СЭВ 2329-80)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

Конструкция и размеры

Half - round head wood screws.
Construction and dimensions

ГОСТ
1144-80

(СТ СЭВ 2329-80)

Дата введения 1982-01-01

1. Настоящий стандарт распространяется на шурупы с полукруглой головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует CT СЭВ 2329.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

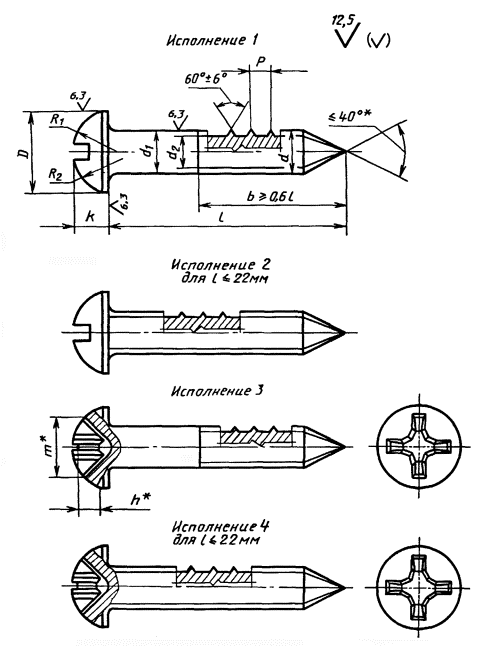

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

__________________

* Размеры для справок.

Таблица 1

мм

Диаметр резьбы d (пред. откл. h14)

1,6

2

2,5

3

3,5

4

5

6

8

10

Внутренний диаметр резьбы d2, не более

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7,0

Шаг резьбы Р (пред, откл. ± 0,2 Р)

0,8

1

1,25

1,25

1,5

1,75

2

2,5

3,5

4,5

Диаметр головки D

3,2

4,0

5,0

6,0

7,0

8,0

10,0

12,0

16,0

20,0

Высота головки К

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7,0

Радиус сферы

R1 »

2,6

3,2

4,0

4,8

5,6

6,4

8,0

9,6

12,8

16,0

R2 »

1,3

1,6

2,0

2,4

2,8

3,2

4,0

4,8

6,4

8,0

Номер крестообразного шлица

-

0

1

2

3

4

Диаметр крестообразного шлица m

-

2

2,6

3,0

4,1

4,6

5,2

7,0

8,2

10,6

Глубина крестообразного шлица h, не более

-

1,2

1,3

1,7

1,8

2,2

2,8

3,2

4,6

5,6

Глубина вхождения калибра в крестообразный шлиц.

не более

-

1,3

1,4

1,8

2,2

2,5

3,1

3,7

5,1

6,3

не менее

-

1,0

1,1

1,5

1,7

2,0

2,6

3,2

4,6

5,8

Таблица 2

мм

Длина шурупа l

Диаметр шурупа d

1,6

2

2,5

3

3,5

4

5

6

8

10

7







-

-

-

-

-

-

-

10











-

-

-

-

-

13















-

-

-

16

-













-

-

-

(18)

-

-













-

-

20

-

-

Стандартные длины

-

-

(22)

-

-













-

-

25

-

-













-

-

30

-

-

-











-

-

35

-

-

-

-









-

-

40

-

-

-

-









-

-

45

-

-

-

-

-







-

-

50

-

-

-

-

-









-

60

-

-

-

-

-









-

70

-

-

-

-

-

-







-

80

-

-

-

-

-

-

-







90

-

-

-

-

-

-

-







100

-

-

-

-

-

-

-







Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия

Шуруп 1 - 3×20 ГОСТ 1144-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным

Шуруп 1 - 3×20.016 ГОСТ 1144-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2 - 3×20.2 ГОСТ 1144-80

(Измененная редакция, Изм. № 2).

3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.

(Измененная редакция, Изм. № 2).

3а. Диаметр гладкой части стержня d1 должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

3б. Радиус под головкой - по ГОСТ 24670.

3а, 3б. (Введены дополнительно, Изм. № 2).

4. Технические требования - по ГОСТ 1147.

5. Теоретическая масса шурупов указана в приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных шурупов

Длина шурупа l, мм

Теоретическая масса 1000 шт. стальных шурупов, кг » при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

3,5

4

5

6

8

10

7

0,13

0,20

0,33

-

-

-

-

-

-

-

10

0,16

0,26

0,42

0,64

0,89

-

-

-

-

-

13

0,20

0,32

0,51

0,77

1,07

1,44

2,40

-

-

-

16

-

0,38

0,60

0,90

1,25

1,67

2,76

-

-

-

18

-

-

0,66

0,99

1,36

1,83

3,00

4,53

-

-

20

-

-

0,71

1,08

1,48

1,98

3,24

4,88

-

-

22

-

-

0,77

1,16

1,60

2,14

3,49

5,22

-

-

25

-

-

0,86

1,30

1,78

2,36

3,85

5,74

-

-

30

-

-

-

1,52

1,07

2,75

4,45

6,61

-

-

35

-

-

-

-

2,36

3,14

5,06

7,47

-

-

40

-

-

-

-

2,66

3,52

5,67

8,34

-

-

45

-

-

-

-

-

3,91

6,27

9,20

-

-

50

-

-

-

-

-

4,29

6,88

10,07

18,47

-

60

-

-

-

-

-

5,06

8,09

11,80

21,52

-

70

-

-

-

-

-

-

9,30

13,53

24,57

-

80

-

-

-

-

-

-

-

15,26

27,63

44,39

90

-

-

-

-

-

-

-

16,99

30,68

49,14

100

-

-

-

-

-

-

-

18,72

33,73

53,89

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2
Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ

Поля допусков

по ЕСДП СЭВ

по системе ОСТ

h14

В7

js15

CM8

js17

СМ10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

В. Г. Вильде, Р. В. Жирова, Т. М. Хлопунова, Т. Е. Юрченко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274

3. Стандарт полностью соответствует СТ СЭВ 2329-80

4. ВЗАМЕН ГОСТ 1144-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1147-80

4

ГОСТ 10753-86

3

ГОСТ 24669-81

3

ГОСТ 24670-81

3б

СТ СЭВ 2329-80

1

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)
