ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
ОТВОДЫ КРУТОИЗОГНУТЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17375-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
|
ДЕТАЛИ
ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ
ПРИВАРНЫЕ НА Ру £ 10 МПа (£
100 кгс/см2)
ОТВОДЫ
КРУТОИЗОГНУТЫЕ.
Конструкция и размеры
Seamless welded steel pipeline
components for Pn £ 10 MPa (£ 100 kgf/cm2). Sharply
curved offsets. Design and dimensions
|
ГОСТ
17375-83*
Взамен
ГОСТ
17375-77
|
Постановлением
Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6711 срок
действия установлен
с 01.01.85
до 01.01.90
* Переиздание (июль 1986 г.)
с Изменениями № 1, 2,
утвержденными в декабре 1984 г.; Пост. № 4187 от 10.12.84, декабре 1985 г.
(ИУС № 3-85, 4-86).
Изменение № 3
ГОСТ 17375-83 детали
трубопроводов стальные бесшовные приварные на Ру £
10 МПа (£
100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры
Утверждено и введено в действие Постановлением
Государственного комитета СССР по стандартам от 22.06.89 № 1870
Дата введения 01.01.90
1. Настоящий стандарт
распространяется на стальные бесшовные приварные отводы с углами 90, 60 и 45°
на Ру £ 10 МПа (£ 100 кгс/см2).
2. Основные параметры отводов -
по ГОСТ 17380-83.
(Измененная редакция, Изм. №
3).
3. Конструкция и размеры отводов

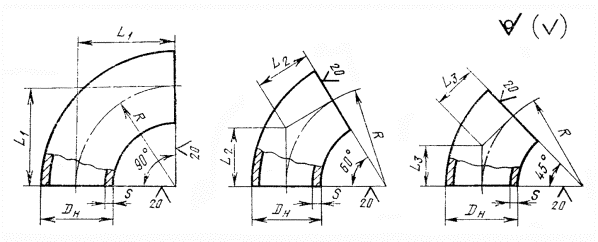

должны соответствовать указанным на чертеже
и в таблице.
(Измененная редакция, Изм. №
2).
4. Отводы должны изготавливаться
методами горячей протяжки или штамповки.
Размеры, мм
|
Условный
проход Dy
|
Наружный диаметр Dн
|
L1 = R
|
L2
|
L3
|
s
|
Условное давление Ру, МПа (» кгс/см2), не более
|
Масса, кг, не более,
отвода с углом
|
|
Транспортируемые вещества
|
|
неагрессивные
|
среднеагрессивные
|
пар и горячая вода
|
90°
|
60°
|
45°
|
|
40
|
45
|
60
|
35
|
25
|
2,5
|
10,0 (100)
|
2,5 (25)
|
10,0 (100)
|
0,3
|
0,2
|
0,2
|
|
4,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,5
|
0,3
|
0,3
|
|
50
|
57
|
75
|
43
|
30
|
3,0
|
10,0 (100)
|
4,0 (40)
|
10,0 (100)
|
0,5
|
0,3
|
0,3
|
|
|
|
|
5,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
0,8
|
0,5
|
0,4
|
|
(100)
|
(57)
|
(41)
|
(5,0)
|
10,0 (100)
|
10,0 (100)
|
10,0 (100)
|
1,1
|
0,7
|
0,6
|
|
65
|
76
|
100
|
57
|
41
|
3,5
|
10,0 (100)
|
4,0 (40)
|
10,0 (100)
|
1,0
|
0,7
|
0,5
|
|
5,0***
|
10,0 (100)*
|
8,0 (80)
|
10,0 (100)*
|
1,5
|
1,0
|
0,8
|
|
6,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)*
|
1,7
|
1,1
|
0,9
|
|
80
|
89
|
120
|
69
|
50
|
3,5
|
10,0 (100)
|
4,0 (40)
|
6,3 (63)
|
1,4
|
0,9
|
0,7
|
|
5,0***
|
10,0 (100)*
|
8,0 (80)
|
8,0 (80)
|
2,0
|
1,4
|
1,0
|
|
6,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
2,4
|
1,6
|
1,2
|
|
100
|
108
|
150
|
87
|
62
|
4,0
|
10,0 (100)
|
4,0 (40)
|
6,3 (63)
|
2,5
|
1,7
|
1,3
|
|
5,0***
|
10,0 (100)*
|
6,3 (63)
|
63, (63)*
|
3,2
|
2,1
|
1,6
|
|
6,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
3,8
|
2,5
|
1,9
|
|
8,0
|
10,0 (100)*
|
10,0 (100)"
|
10,0 (100)*
|
4,7
|
3,1
|
2,4
|
|
(114)
|
(6,0)
|
10,0 (100)
|
10,0 (100)
|
10,0 (100)
|
3,8
|
2,5
|
1,9
|
|
125
|
133
|
190
|
110
|
79
|
4,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
3,8
|
2,5
|
1,9
|
|
3,5***
|
4,0 (40)
|
1,6 (16)
|
2,5 (25)
|
3,4
|
2,3
|
1,7
|
|
5,0
|
10,0 (100)
|
4,0 (40)*
|
6,3 (63)
|
4,8
|
3,2
|
2,4
|
|
6,0***
|
10,0 (100)*
|
6,3 (63)
|
8,0 (80)
|
5,8
|
3,9
|
2,9
|
|
8,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
8,2
|
5,5
|
4,1
|
|
10,0
|
10,0 (100)*
|
10,0 (100)*
|
10,0 (100)*
|
10,3
|
6,9
|
5,2
|
|
150
|
159
|
225
|
130
|
93
|
4,0
|
4,0 (40)
|
2,5 (25)
|
2,5 (25)
|
5,5
|
3,7
|
2,8
|
|
4,5
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
6,1
|
4,1
|
3,1
|
|
5,0***
|
6,3 (63)*
|
4,0 (40)*
|
4,0 (40)*
|
7,0
|
4,7
|
3,5
|
|
6,0
|
10,0 (l00)
|
6,3 (63)
|
6,3 (63)
|
8,4
|
5,6
|
4,2
|
|
7,0***
|
10,0 (100)*
|
6,3 (63)*
|
8,0 (80)
|
9,8
|
6,5
|
4,9
|
|
8,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
10,5
|
7,0
|
5,3
|
|
9,0***
|
10,0 (100)*
|
10,0 (100)*
|
10,0 (100)*
|
11,8
|
7,9
|
5,9
|
|
10,0
|
10,0 (100)*
|
10,0 (100)*
|
10,0 (100)*
|
13,1
|
8,7
|
6,6
|
|
168
|
(6,0)
|
10,0 (100)
|
6,3 (63)
|
6,3 (63)
|
9,7
|
6,5
|
4,9
|
|
(8,0)
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
13,3
|
8,9
|
6,7
|
|
200
|
219
|
300
|
173
|
124
|
5,0***
|
4,0 (40)
|
2,5 (25)
|
2,5 (25)
|
12,4
|
8,3
|
6,2
|
|
6,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
14,9
|
10,0
|
7,5
|
|
7,0***
|
6,3 (63)*
|
4,0 (40)*
|
4,0 (40)*
|
17,4
|
11,6
|
8,7
|
|
8,0
|
10,0 (100)
|
6,3 (63)
|
6,3 (63)
|
19,9
|
13,3
|
10,0
|
|
9,0***
|
10,0 (100)*
|
6,3 (63)*
|
8,0 (80)
|
22,8
|
15,2
|
11,4
|
|
10,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
25,3
|
16,9
|
12,7
|
|
12,0
|
10,0 (100)*
|
10,0 (100)*
|
10,0 (100)*
|
28,9
|
19,3
|
14,5
|
|
250
|
273
|
375
|
217
|
155
|
6,0***
|
4,0 (40)
|
2,5 (25)
|
2,5 (25)
|
26,4
|
17,6
|
13,2
|
|
7,0
|
6,3 (63)
|
4,0 (40)
|
4,0 (40)
|
30,8
|
20,5
|
15,4
|
|
9,0***
|
8,0 (80)
|
4,0 (40)*
|
4,0 (40)*
|
35,5
|
23,7
|
17,8
|
|
10,0
|
10,0 (100)
|
6,3 (63)
|
6,3 (63)
|
39,4
|
26,3
|
19,7
|
|
12,0
|
10,0 (100)*
|
10,0 (100)
|
10,0 (100)
|
46,7
|
31,1
|
23,4
|
|
16,0
|
10,0 (100)*
|
10,0 (100)*
|
10,0 (100)*
|
62,0
|
41,3
|
31,0
|
|
300
|
325
|
450
|
260
|
186
|
7,0***
|
4,0 (40)
|
2,5
(25)
|
2,5
(25)
|
38,5
|
25,7
|
19,3
|
|
8,0
|
6,3 (63)
|
4,0
(40)
|
4,0
(40)
|
43,9
|
29,3
|
22,0
|
|
9,0***
|
6,3 (63)*
|
4,0
(40)*
|
4,0
(40)*
|
49,4
|
33,0
|
24,7
|
|
10,0
|
8,0 (80)
|
6,3
(63)
|
6,3
(63)
|
54,9
|
36,6
|
27,5
|
|
12,0
|
10,0 (100)
|
8,0
(80)
|
8,0
(80)
|
65,9
|
43,9
|
33,0
|
|
14,0***
|
10,0 (100)*
|
8,0
(80)*
|
8,0
(80)*
|
76,9
|
51,3
|
38,5
|
|
16,0
|
10,0 (100)*
|
10,0
(100)
|
10,0
(100)
|
87,3
|
58,2
|
43,7
|
|
350
|
377
|
525
|
303
|
217
|
9,0***
|
4,0 (40)
|
2,5
(25)
|
2,5
(25)
|
67,2
|
44,8
|
33,6
|
|
10,0
|
6,3 (63)
|
4,0
(40)
|
4,0
(40)
|
74,6
|
49,7
|
37,3
|
|
12,0
|
8,0 (80)
|
6,3
(63)
|
6,3
(63)
|
89,0
|
59,3
|
44,5
|
|
16,0
|
10,0 (100)
|
10,0
(100)
|
8,0
(80)
|
117,5
|
78,3
|
58,8
|
|
400
|
426
|
600
|
346
|
248
|
9,0***
|
4,0 (40)
|
2,5
(25)
|
2,5
(25)
|
109,0
|
72,7
|
54,5
|
|
10,0
|
6,3 (63)
|
4,0
(40)
|
4,0
(40)
|
121,0
|
80,7
|
60,5
|
|
12,0**
|
8,0 (80)
|
6,3
(68)
|
6,3
(63)
|
145,2
|
96,8
|
72,6
|
|
14,0
|
8,0 (80)
|
6,3
(63)
|
6,3
(63)
|
169,4
|
112,9
|
84,7
|
|
16,0
|
10,0 (100)
|
8,0
(80)
|
8,0
(80)
|
173,5
|
115,7
|
86,8
|
|
500
|
530
|
500
|
289
|
207
|
9,0***
|
2,5 (25)
|
1,6 (16)
|
1,6 (16)
|
108,0
|
72,0
|
54,0
|
|
10,0
|
4,0 (40)
|
2,5 (25)
|
2,5 (25)
|
120,0
|
80,0
|
60,0
|
|
12,0
|
4,0 (40)*
|
4,0 (40)
|
4,0 (40)
|
130,0
|
86,7
|
65,0
|
|
14,0***
|
4,0 (40)*
|
4,0
(40)*
|
4,0
(40)*
|
151,7
|
101,2
|
75,9
|
|
16,0
|
6,3 (63)
|
4,0
(40)*
|
4,0
(40)*
|
173,3
|
115,5
|
86,7
|
|
16,0**
|
8,0 (80)
|
6,3
(63)
|
6,3
(63)
|
173,3
|
115,5
|
86,7
|
|
18,0
|
8,0 (80)
|
6,3
(63)
|
6,3
(63)
|
195,0
|
130,0
|
97,5
|
|
20,0**
|
10,0 (100)
|
8,0
(80)
|
8,0
(80)
|
216,7
|
144,5
|
108,4
|
|
600
|
630
|
600
|
345
|
248
|
9,0***
|
1,6 (16)
|
1,6 (16)
|
1,6 (16)
|
147,2
|
98,2
|
73,6
|
|
10,0
|
2,5 (25)
|
2,5 (25)
|
2,5 (25)
|
163,5
|
109,0
|
81,8
|
|
12,0
|
4,0 (40)
|
2,5 (25)*
|
2,5 (25)
|
195,5
|
130,3
|
97,8
|
|
14,0***
|
4,0 (40)*
|
2,5 (25)*
|
2,5 (25)*
|
228,1
|
152,1
|
114,1
|
|
16,0***
|
4,0 (40)*
|
4,0 (40)
|
4,0 (40)
|
260,6
|
173,8
|
130,3
|
|
18,0***
|
6,3 (63)
|
4,0 (40)*
|
4,0 (40)*
|
293,3
|
195,6
|
146,7
|
|
20,0**
|
8,0 (80)
|
6,3 (63)
|
6,3 (63)
|
325,8
|
217,2
|
162,9
|
* Для условий
эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.
** Изготавливаются только из стали 09Г2С.
*** Изготавливаются по согласованию между изготовителем и
потребителем.
Примечания:
1. Условные давления, указанные в графе «пар и
горячая вода», относятся только к деталям трубопроводов, на которые
распространяются «Правила устройства и безопасной эксплуатации трубопроводов
пара и горячей воды» Госгортехнадзора СССР.
2. Отводы, размеры которых указаны в скобках, для
вновь проектируемых трубопроводов применять не рекомендуется.
3. Масса отводов указана для справок.
4. (Исключен, Изм. № 2).
(Измененная редакция, Изм. №
3).
Пример условного
обозначения отвода с углом 90°, Dн = 159 мм, s = 6 мм, из
стали 20:
Отвод
90° 159×6 ГОСТ 17375-83
То же, из стали 10Г2:
Отвод
90° 159×6 - 10Г2 ГОСТ 17375-83
То же, из стали 20 для трубопроводов пара и горячей воды:
Отвод
П 90° 159×6 ГОСТ 17375-83.
5. Технические требования - по ГОСТ 17380-83.
6. Коды ОКП приведены в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
1. Коды ОКП отводов
для неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.
2. Коды ОКП отводов
для трубопроводов пара и горячей воды должны соответствовать указанным в табл. 2.
Таблица 1
|
Обозначение отводов
|
Коды ОКП отводов из стали
|
|
20
|
10Г2
|
09Г2С
|
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
|
Отвод 90°,
R =
1,5 Dy
|
45×2,5
|
14 6811 0102
|
05
|
14 6811 5000
|
06
|
14 6811 5700
|
07
|
|
45×4,0
|
14 6811 0104
|
08
|
14 6811 5002
|
04
|
14 6811 5702
|
05
|
|
57×3,0
|
14 6811 0106
|
06
|
14 6811 5004
|
02
|
14 6811 5704
|
03
|
|
57×5,0
|
14 6811 0108
|
04
|
14 6811 5006
|
00
|
14 6811 5706
|
01
|
|
76×3,5
|
14 6811 0110
|
02
|
14 6811 5008
|
09
|
14 6811 5708
|
10
|
|
76×5,0
|
14 6811 0111
|
09
|
14 6811 5009
|
08
|
14 6811 5709
|
09
|
|
76×6,0
|
14 6811 0112
|
08
|
14 6811 5010
|
04
|
14 6811 5710
|
05
|
|
89×3,5
|
14 6811 0114
|
06
|
14 6811 5012
|
02
|
14 6811 5712
|
03
|
|
89×5,0
|
14 6811 0115
|
05
|
14 6811 5013
|
01
|
14 6811 5713
|
02
|
|
89×6,0
|
14 6811 0116
|
04
|
14 6811 5014
|
00
|
14 6811 6714
|
01
|
|
108×4,0
|
14 6811 0118
|
02
|
14 6811 5016
|
09
|
14 6811 5716
|
09
|
|
108×5,0
|
14 6811 0119
|
01
|
14 6811 5017
|
08
|
14 6811 5717
|
09
|
|
108×6,0
|
14 6811 0120
|
08
|
14 6811 5018
|
07
|
14 6811 5718
|
08
|
|
108×8,0
|
14 6811 0122
|
06
|
14 6811 5020
|
02
|
14 6811 5720
|
03
|
|
114×6,0
|
14 6811 0123
|
05
|
14 6811 5021
|
01
|
14 6811 5721
|
02
|
|
133×3,5
|
14 6811 0125
|
03
|
14 6811 5023
|
10
|
14 6811 5723
|
00
|
|
133×4,0
|
14 6811 0124
|
04
|
14 6811 5022
|
00
|
14 6811 5722
|
01
|
|
133×5,0
|
14 6811 0126
|
02
|
14 6811 5024
|
09
|
14 6811 5724
|
06
|
|
133×6,0
|
14 6811 0127
|
01
|
14 6811 5025
|
08
|
14 6811 5725
|
09
|
|
133×8,0
|
14 6811 0128
|
00
|
14 6811 5026
|
07
|
14 6811 5726
|
08
|
|
133×10,0
|
14 6811 0130
|
06
|
14 6811 5028
|
05
|
14 6811 5728
|
06
|
|
159×4,0
|
14 6811 0131
|
05
|
14 6811 5029
|
04
|
14 6811 5727
|
07
|
|
159×4,5
|
14 6811 0132
|
04
|
14 6811 5030
|
00
|
14 6811 5730
|
01
|
|
159×5,0
|
14 6811 0133
|
03
|
14 6811 5031
|
08
|
14 6811 5729
|
05
|
|
159×6,0
|
14 6811 0134
|
02
|
14 6811 5032
|
09
|
14 6811 5732
|
03
|
|
159×7,0
|
14 6811 0139
|
08
|
14 6811 5033
|
08
|
14 6811 5731
|
00
|
|
159×8,0
|
14 6811 0135
|
01
|
14 6811 5034
|
07
|
14 6811 5734
|
08
|
|
159×9,0
|
14 6811 0141
|
03
|
14 8811 5085
|
06
|
14 6811 5733
|
09
|
|
159×10,0
|
14 6811 0138
|
09
|
14 6811 5036
|
05
|
14 6811 5736
|
06
|
|
168×6,0
|
14 6811 0136
|
00
|
14 6811 5037
|
04
|
14 6811 5735
|
07
|
|
168×8,0
|
14 6811 0137
|
07
|
14 6811 5039
|
02
|
14 6811 5737
|
05
|
|
219×5,0
|
14 6811 0143
|
01
|
14 6811 5041
|
08
|
14 6811 5741
|
09
|
|
219×6,0
|
14 6811 0140
|
04
|
14 6811 5038
|
03
|
14 6811 5738
|
04
|
|
219×7,0
|
14 6811 0145
|
10
|
14 6811 5043
|
06
|
14 6811 5743
|
07
|
|
219×8,0
|
14 6811 0142
|
02
|
14 6811 5040
|
09
|
14 6811 5740
|
00
|
|
219×9,0
|
14 6811 0147
|
08
|
14 6811 5045
|
04
|
14 6811 5745
|
05
|
|
219×10,0
|
14 6811 0144
|
00
|
14 6811 5042
|
07
|
14 6811 5742
|
08
|
|
219×12,0
|
14 6811 0146
|
09
|
14 6811 5044
|
05
|
14 6811 5744
|
06
|
|
273×6,0
|
14 6811 0149
|
06
|
14 6811 5047
|
02
|
14 6811 5747
|
03
|
|
273×7,0
|
14 6811 0148
|
07
|
14 6811 5046
|
03
|
14 6811 5746
|
04
|
|
273×9,0
|
14 6811 0151
|
01
|
14 6811 5049
|
00
|
14 6811 5749
|
01
|
|
273×10,0
|
14 6811 0150
|
02
|
14 6811 5048
|
01
|
14 6811 5748
|
02
|
|
273×12,0
|
14 6811 0152
|
00
|
14 6811 5050
|
07
|
14 6811 5750
|
08
|
|
273×16,0
|
14 6811 0154
|
09
|
14 6811 5052
|
05
|
14 6811 5752
|
06
|
|
325×7,0
|
14 6811 0155
|
08
|
14 6811 5053
|
04
|
14 6811 5753
|
05
|
|
325×8,0
|
14 6811 0156
|
07
|
14 6811 5054
|
03
|
14 6811 5754
|
04
|
|
325×9,0
|
14 6811 0157
|
06
|
14 6811 5055
|
02
|
14 6811 5755
|
03
|
|
325×10,0
|
14 6811 0158
|
05
|
14 6811 5056
|
01
|
14 6811 5756
|
02
|
|
325×12,0
|
14 6811 0160
|
00
|
14 6811 5058
|
02
|
14 6811 5758
|
00
|
|
325×14,0
|
14 6811 0161
|
10
|
14 6811 5059
|
09
|
14 6811 5757
|
01
|
|
325×16,0
|
14 6811 0162
|
09
|
14 6811 5060
|
05
|
14 6811 5760
|
06
|
|
377×9,0
|
14 6811 0163
|
08
|
14 6811 5061
|
04
|
14 6811 5761
|
05
|
|
377×10,0
|
14 6811 0164
|
07
|
14 6811 5062
|
03
|
14 6811 5762
|
04
|
|
377×12,0
|
14 6811 0166
|
05
|
14 6811 5064
|
01
|
14 6811 5764
|
02
|
|
377×16,0
|
14 6811 0168
|
03
|
14 6811 5066
|
00
|
14 6811 5766
|
00
|
|
426×9,0
|
14 6811 0167
|
04
|
14 6811 5067
|
09
|
14 6811 5767
|
10
|
|
426×10,0
|
14 6811 0170
|
09
|
14 6811 5068
|
08
|
14 6811 5768
|
09
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6811 5769
|
08
|
|
426×14,0
|
14 6811 0171
|
08
|
14 6811 5069
|
07
|
14 6811 5771
|
03
|
|
426×16,0
|
14 6811 0172
|
07
|
14 6811 5070
|
03
|
14 6811 6770
|
04
|
|
Отвод 90°,
R =
1 Dy
|
530×9,0
|
14 6811 0175
|
04
|
14 6811 5071
|
02
|
14 6811 5782
|
00
|
|
530×10,0
|
14 6811 0174
|
05
|
14 6811 5072
|
01
|
14 6811 5772
|
02
|
|
530×12,0
|
14 6811 0176
|
03
|
14 6811 5074
|
07
|
14 6811 5773
|
01
|
|
530×14,0
|
14 6811 0179
|
00
|
14 6811 5073
|
00
|
14 6811 5784
|
09
|
|
530×16,0
|
14 6811 0181
|
06
|
14 6811 5077
|
07
|
14 6811 5786
|
07
|
|
530×18,0
|
14 6811 0177
|
02
|
14 6811 5075
|
09
|
14 6811 5775
|
10
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14 6811 5777
|
08
|
|
630×9,0
|
14 6811 0186
|
01
|
14 6811 5079
|
05
|
14 6811 5788
|
05
|
|
630×10,0
|
14 6811 0178
|
01
|
14 6811 5076
|
08
|
14 6811 5776
|
09
|
|
630×12,0
|
14 6811 0180
|
07
|
14 6811 5078
|
06
|
14 6811 5778
|
07
|
|
630×14,0
|
14 6811 0188
|
10
|
14 6811 5082
|
10
|
14 6811 5790
|
00
|
|
630×16,0
|
14 6811 0190
|
05
|
14 6811 5084
|
08
|
14 6811 5792
|
09
|
|
630×18,0
|
14 6811 0192
|
03
|
14 6811 5086
|
06
|
14 6811 5794
|
07
|
|
Отвод 90°,
R =
2 Dy
|
57×5,0
|
14 6811 0182
|
05
|
14 6811 5080
|
01
|
14 6811 5780
|
02
|
|
Отвод 60°,
R =
1,5 Dy
|
45×2,5
|
14 6811 0400
|
03
|
14 6811 5300
|
08
|
14 6811 5800
|
02
|
|
45×4,0
|
14 6811 0402
|
01
|
14 6811 5302
|
06
|
14 6811 5802
|
02
|
|
57×3,0
|
14 6811 0404
|
06
|
14 6811 5304
|
04
|
14 6811 5804
|
00
|
|
57×5,0
|
14 6811 0406
|
08
|
14 6811 5306
|
02
|
14 6811 5806
|
09
|
|
76×3,5
|
14 6811 0408
|
06
|
14 6811 5308
|
00
|
14 6811 5808
|
07
|
|
76×5,0
|
14 6811 0409
|
05
|
14 6811 5309
|
10
|
14 6811 5809
|
06
|
|
76×6,0
|
14 6811 0410
|
01
|
14 6811 5310
|
06
|
14 6811 5810
|
02
|
|
89×3,5
|
14 6811 0412
|
03
|
14 6811 5312
|
04
|
14 68М 5812
|
00
|
|
89×5,0
|
14 6811 0413
|
09
|
14 6811 5313
|
03
|
14 6811 5813
|
10
|
|
89×6,0
|
14 6811 0414
|
08
|
14 6811 5314
|
02
|
14 6811 5814
|
09
|
|
108×4,0
|
14 6811 0416
|
06
|
14 6811 5316
|
00
|
14 6811 5816
|
07
|
|
108×5,0
|
14 6811 0417
|
05
|
14 6811 5317
|
10
|
14 6811 5817
|
06
|
|
108×6,0
|
14 6811 0418
|
04
|
14 6811 5318
|
09
|
14 6811 5818
|
05
|
|
108×8,0
|
14 6811 0420
|
00
|
14 6811 5320
|
04
|
14 6811 5820
|
00
|
|
114×6,0
|
14 6811 0422
|
08
|
14 6811 5321
|
03
|
14 6811 5821
|
10
|
|
133×3,5
|
14 6811 0423
|
07
|
14 6811 5323
|
01
|
14 6811 5823
|
08
|
|
133×4,0
|
14 6811 0424
|
06
|
14 6811 5322
|
02
|
14 6811 5822
|
09
|
|
133×5,0
|
14 6811 0426
|
04
|
14 6811 5324
|
00
|
14 6811 5824
|
07
|
|
133×6,0
|
14 6811 0427
|
03
|
14 6811 5325
|
10
|
14 6811 5825
|
06
|
|
133×8,0
|
14 6811 0428
|
02
|
14 6811 5326
|
09
|
14 6811 5826
|
06
|
|
133×10,0
|
14 6811 0430
|
08
|
14 6811 5328
|
07
|
14 6811 5828
|
03
|
|
159×4,0
|
14 6811 0431
|
07
|
14 6811 5327
|
08
|
14 6811 5829
|
02
|
|
159×4,5
|
14 6811 0432
|
06
|
14 6811 5330
|
02
|
14 6811 5830
|
09
|
|
159×5,0
|
14 6811 0433
|
05
|
14 6811 5329
|
06
|
14 6811 5831
|
08
|
|
159×6,0
|
14 6811 0434
|
04
|
14 6811 5332
|
00
|
14 6811 5832
|
07
|
|
159×7,0
|
14 6811 0435
|
03
|
14 6811 5331
|
01
|
14 6811 5833
|
06
|
|
159×8,0
|
14 6811 0436
|
02
|
14 6811 5334
|
09
|
14 6811 5834
|
05
|
|
159×9,0
|
14 6811 0437
|
01
|
14 6811 5333
|
10
|
14 6811 5835
|
04
|
|
159×10,0
|
14 6811 0438
|
00
|
14 6811 5336
|
07
|
14 6811 5836
|
03
|
|
168×6,0
|
14 6811 0439
|
08
|
14 6811 5335
|
08
|
14 6811 5837
|
02
|
|
168×8,0
|
14 6811 0440
|
06
|
14 6811 5337
|
06
|
14 6811 5839
|
00
|
|
219×5,0
|
14 6811 0443
|
03
|
14 6811 5339
|
04
|
14 6811 5843
|
04
|
|
219×6,0
|
14 6811 0441
|
06
|
14 6811 5338
|
05
|
14 6811 5841
|
06
|
|
219×7,0
|
14 6811 0445
|
01
|
14 6811 5341
|
10
|
14 6811 5845
|
02
|
|
219×8,0
|
14 6811 0442
|
04
|
14 6811 5340
|
00
|
14 6811 5840
|
07
|
|
219×9,0
|
14 6811 0447
|
10
|
14 6811 5343
|
08
|
14 6811 5847
|
00
|
|
219×10,0
|
14 6811 0444
|
02
|
14 6811 5342
|
09
|
14 6811 5842
|
05
|
|
219×12,0
|
14 6811 0446
|
00
|
14 6811 5344
|
07
|
14 6811 5844
|
03
|
|
273×6,0
|
14 6811 0449
|
08
|
14 6811 5345
|
06
|
14 6811 5849
|
09
|
|
273×7,0
|
14 6811 0448
|
09
|
14 6811 5346
|
05
|
14 6811 5846
|
01
|
|
273×9,0
|
14 6811 0451
|
03
|
14 6811 5347
|
04
|
14 6811 5851
|
04
|
|
273×10,0
|
14 6811 0450
|
04
|
14 6811 5348
|
03
|
14 6811 5848
|
04
|
|
273×12,0
|
14 6811 0452
|
02
|
14 6811 5350
|
09
|
14 6811 5850
|
05
|
|
273×16,0
|
14 6811 0454
|
00
|
14 6811 5352
|
07
|
14 6811 5852
|
03
|
|
325×7,0
|
14 6811 0457
|
08
|
14 6811 5353
|
06
|
14 6811 5853
|
02
|
|
325×8,0
|
14 6811 0456
|
09
|
14 6811 5354
|
05
|
14 6811 5854
|
01
|
|
325×9,0
|
14 6811 0459
|
06
|
14 6811 5355
|
04
|
14 6811 5855
|
00
|
|
325×10,0
|
14 6811 0458
|
07
|
14 6811 5356
|
03
|
14 6811 5856
|
10
|
|
325×12,0
|
14 6811 0460
|
02
|
14 6811 5358
|
01
|
14 6811 5858
|
08
|
|
325×14,0
|
14 6811 0461
|
01
|
14 6811 5359
|
00
|
14 6811 5859
|
07
|
|
325×16,0
|
14 6811 0462
|
00
|
14 6811 5360
|
07
|
14 6811 5860
|
03
|
|
377×9.0
|
14 6811 0463
|
10
|
14 6811 5361
|
06
|
14 6811 5861
|
02
|
|
377×10,0
|
14 6811 0464
|
09
|
14 6811 5362
|
05
|
14 6811 5862
|
01
|
|
377×12,0
|
14 6811 0466
|
07
|
14 6811 5364
|
03
|
14 6811 5864
|
09
|
|
377×16,0
|
14 6811 0468
|
05
|
14 6811 5366
|
01
|
14 6811 5866
|
08
|
|
426×9,0
|
14 6811 0469
|
04
|
14 6811 5367
|
00
|
14 6811 5867
|
07
|
|
426×10,0
|
14 6811 0470
|
00
|
14 6811 5368
|
00
|
14 6811 5868
|
06
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6811 5869
|
05
|
|
426×14,0
|
14 6811 0471
|
10
|
14 6811 5369
|
09
|
14 6811 5871
|
00
|
|
426×16,0
|
14 6811 0472
|
09
|
14 6811 5370
|
05
|
14 6811 5870
|
01
|
|
Отвод 60°,
R =
1 Dy
|
530×9,0
|
14 6811 0473
|
08
|
14 6811 5371
|
04
|
14 6811 5881
|
09
|
|
530×10,0
|
14 6811 0474
|
07
|
14 6811 5372
|
03
|
14 6811 5872
|
06
|
|
530×12,0
|
14 6811 0476
|
05
|
14 6811 5374
|
01
|
14 6811 5874
|
08
|
|
530×14,0
|
14 6811 0475
|
06
|
14 6811 5373
|
02
|
14 6811 5882
|
08
|
|
530×16,0
|
14 6811 0479
|
02
|
14 6811 5377
|
09
|
14 6811 5883
|
07
|
|
530×18,0
|
14 6811 0477
|
04
|
14 6811 5375
|
00
|
14 6811 5875
|
07
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14 6811 5877
|
05
|
|
630×9,0
|
14 6811 0486
|
03
|
14 6811 5379
|
07
|
14 6811 5884
|
06
|
|
630×10,0
|
14 6811 0478
|
03
|
14 6811 5376
|
08
|
14 6811 5876
|
06
|
|
630×12,0
|
14 6811 0480
|
09
|
14 6811 5378
|
08
|
14 6811 5878
|
04
|
|
630×14,0
|
14 6811 0488
|
01
|
14 6811 5382
|
01
|
14 6811 5885
|
05
|
|
630×16,0
|
14 6811 0490
|
07
|
14 6811 5384
|
10
|
14 6811 5886
|
04
|
|
630×18,0
|
14 6811 0492
|
05
|
14 6811 5386
|
08
|
14 6811 5887
|
03
|
|
630×20,0
|
-
|
-
|
-
|
-
|
14 6811 5879
|
03
|
|
Отвод 60°,
R =
2 Dy
|
57×5,0
|
14 6811 0482
|
07
|
14 6811 5380
|
03
|
14 6811 5880
|
03
|
|
Отвод 45°,
R =
1,5 Dy
|
45×2,5
|
14 6811 0700
|
05
|
14 6811 5600
|
08
|
14 6811 5900
|
01
|
|
45×4,0
|
14 6811 0702
|
03
|
14 6811 5602
|
08
|
14 6811 5902
|
09
|
|
57×3,0
|
14 6811 0704
|
01
|
14 6811 5604
|
06
|
14 6811 5904
|
08
|
|
57×5,0
|
14 6811 0706
|
07
|
14 6811 5606
|
04
|
14 6811 5906
|
06
|
|
76×3,5
|
14 6811 0708
|
08
|
14 6811 5608
|
02
|
14 6811 5908
|
04
|
|
76×5,0
|
14 6811 0709
|
07
|
14 6811 5609
|
01
|
14 6811 5909
|
03
|
|
76×6,0
|
14 6811 0710
|
03
|
14 6811 5610
|
08
|
14 6811 5910
|
06
|
|
89×3,5
|
14 6811 0712
|
01
|
14 6811 5612
|
06
|
14 6811 5912
|
08
|
|
89×5,0
|
14 6811 0713
|
00
|
14 6811 5613
|
05
|
14 6811 5913
|
07
|
|
89×6,0
|
14 6811 0714
|
04
|
14 6811 5614
|
04
|
14 6811 5914
|
06
|
|
108×4,0
|
14 6811 0716
|
08
|
14 6811 5616
|
02
|
14 6811 5916
|
04
|
|
108×5,0
|
14 6811 0717
|
07
|
14 6811 5617
|
01
|
14 6811 5917
|
03
|
|
108×6,0
|
14 6811 0718
|
06
|
14 6811 5618
|
00
|
14 6811 5918
|
02
|
|
108×8,0
|
14 6811 0720
|
01
|
14 6811 5620
|
06
|
14 6811 5920
|
08
|
|
108×6,0
|
14 6811 0721
|
00
|
14 6811 5621
|
05
|
14 6811 5921
|
07
|
|
133×3,5
|
14 6811 0723
|
09
|
14 6811 5623
|
03
|
14 6811 5923
|
05
|
|
133×4,0
|
14 6811 0722
|
01
|
14 6811 5622
|
04
|
14 6811 5922
|
06
|
|
133×5,0
|
14 6811 0724
|
08
|
14 6811 5624
|
02
|
14 6811 5924
|
04
|
|
133×8,0
|
14 6811 0726
|
06
|
14 6811 5626
|
00
|
14 6811 5926
|
02
|
|
133×10,0
|
14 6811 0728
|
04
|
14 6811 5628
|
09
|
14 6811 5928
|
00
|
|
133×6,0
|
14 6811 0725
|
07
|
14 6811 5625
|
01
|
14 6811 5925
|
03
|
|
159×4,5
|
14 6811 0730
|
09
|
14 6811 5630
|
04
|
14 6811 5930
|
06
|
|
159×4,0
|
14 6811 0729
|
06
|
14 6811 5629
|
08
|
14 6811 5927
|
01
|
|
159×6,0
|
14 6811 0732
|
08
|
14 6811 5632
|
02
|
14 6811 5932
|
04
|
|
159×5,0
|
14 6811 0731
|
09
|
14 6811 5631
|
03
|
14 6811 5929
|
10
|
|
159×7,0
|
14 6811 0733
|
07
|
14 6811 5633
|
01
|
14 6811 5931
|
05
|
|
159×8,0
|
14 6811 0734
|
06
|
14 6811 5634
|
00
|
14 6811 5934
|
02
|
|
159×9,0
|
14 6811 0735
|
05
|
14 6811 5639
|
06
|
14 6811 5933
|
03
|
|
159×10,0
|
14 6811 0736
|
04
|
14 6811 5636
|
09
|
14 6811 5936
|
00
|
|
168×6,0
|
14 6811 0737
|
03
|
14 6811 5635
|
10
|
14 6811 5935
|
01
|
|
168×8,0
|
14 6811 0739
|
01
|
14 6811 5637
|
08
|
14 6811 5937
|
10
|
|
219×5,0
|
14 6811 0741
|
07
|
14 6811 5641
|
01
|
14 6811 5939
|
08
|
|
219×6,0
|
14 6811 0738
|
02
|
14 6811 5638
|
07
|
14 6811 5938
|
09
|
|
219×7,0
|
14 6811 0743
|
05
|
14 6811 5643
|
10
|
14 6811 5941
|
03
|
|
219×8,0
|
14 6811 0740
|
08
|
14 6811 5640
|
02
|
14 6811 5940
|
04
|
|
219×9,0
|
14 6811 0745
|
03
|
14 6811 5645
|
08
|
14 6811 5943
|
01
|
|
219×10,0
|
14 6811 0742
|
06
|
14 6811 5642
|
00
|
14 6811 5942
|
02
|
|
219×12,0
|
14 6811 0744
|
04
|
14 6811 5644
|
09
|
14 6811 5944
|
00
|
|
273×6,0
|
14 6811 0747
|
01
|
14 6811 5647
|
06
|
14 6811 5945
|
10
|
|
273×7,0
|
14 6811 0746
|
02
|
14 6811 5646
|
07
|
14 6811 5946
|
09
|
|
273×9,0
|
14 6811 0749
|
10
|
14 6811 5649
|
04
|
14 6811 5947
|
08
|
|
273×10,0
|
14 6811 0748
|
00
|
14 6811 5648
|
05
|
14 6811 5948
|
07
|
|
273×12,0
|
14 6811 0750
|
06
|
14 6811 5650
|
00
|
14 6811 5950
|
02
|
|
273×16,0
|
14 6811 0752
|
04
|
14 6811 5652
|
09
|
14 6811 5952
|
00
|
|
325×7,0
|
14 6811 0753
|
03
|
14 6811 5653
|
08
|
14 6811 5953
|
10
|
|
325×8,0
|
14 6811 0754
|
02
|
14 6811 5654
|
07
|
14 6811 5954
|
09
|
|
325×9,0
|
14 6811 0755
|
01
|
14 6811 5655
|
06
|
14 6811 5955
|
08
|
|
325×10,0
|
14 6811 0756
|
00
|
14 6811 5656
|
05
|
14 6811 5956
|
07
|
|
325×12,0
|
14 6811 0758
|
09
|
14 6811 5658
|
03
|
14 6811 5958
|
05
|
|
325×14,0
|
14 6811 0759
|
08
|
14 6811 5659
|
02
|
14 6811 5959
|
04
|
|
325×16,0
|
14 6811 0760
|
04
|
14 6811 5660
|
06
|
14 6811 5960
|
00
|
|
377×9,0
|
14 6811 0761
|
03
|
14 6811 5661
|
08
|
14 6811 5961
|
10
|
|
377×10,0
|
14 6811 0762
|
02
|
14 6811 5662
|
07
|
14 6811 5962
|
09
|
|
377×12,0
|
14 6811 0764
|
00
|
14 6811 5664
|
05
|
14 6811 5964
|
07
|
|
377×16,0
|
14 6811 0766
|
09
|
14 6811 5666
|
03
|
14 6811 5966
|
05
|
|
426×9,0
|
14 6811 0767
|
08
|
14 6811 5667
|
02
|
14 6811 5965
|
06
|
|
426×10,0
|
14 6811 0768
|
07
|
14 6811 5668
|
01
|
14 6811 5968
|
03
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6811 5967
|
04
|
|
426×14,0
|
14 6811 0769
|
06
|
14 6811 5669
|
00
|
14 6811 5969
|
02
|
|
426×16,0
|
14 6811 0770
|
02
|
14 6811 5670
|
07
|
14 6811 5970
|
09
|
|
Отвод 45°,
R =
1 Dy
|
530×9,0
|
14 6811 0771
|
01
|
14 6811 5673
|
0,4
|
14 6811 5981
|
06
|
|
530×10,0
|
14 6811 0772
|
00
|
14 6811 5672
|
05
|
14 6811 5972
|
07
|
|
530×12,0
|
14 6811 0774
|
09
|
14 6811 5674
|
03
|
14 6811 5974
|
05
|
|
530×14,0
|
14 6811 0773
|
10
|
14 6811 5677
|
00
|
14 6811 5982
|
05
|
|
530×16,0
|
14 6811 0777
|
06
|
14 6811 5679
|
09
|
14 6811 5983
|
04
|
|
530×18,0
|
14 6811 0775
|
08
|
14 6811 5675
|
02
|
14 6811 5975
|
04
|
|
530×20,0
|
-
|
-
|
-
|
|
14 6811 5977
|
02
|
|
630×9,0
|
14 6811 0779
|
04
|
14 6811 5682
|
03
|
14 6811 5984
|
03
|
|
630×10,0
|
14 6811 0776
|
07
|
14 6811 5676
|
01
|
14 6811 5976
|
03
|
|
630×12,0
|
14 6811 0778
|
05
|
14 6811 5678
|
09
|
14 6811 5978
|
01
|
|
630×14,0
|
14 6811 0782
|
09
|
14 6811 5684
|
01
|
14 6811 5985
|
02
|
|
630×16,0
|
14 6811 0784
|
07
|
14 6811 5686
|
10
|
14 6811 5986
|
01
|
|
630×18,0
|
14 6811 0786
|
05
|
14 6811 5688
|
08
|
14 6811 5987
|
00
|
|
630×20,0
|
-
|
-
|
-
|
-
|
14 6811 5979
|
00
|
|
Отвод 45°,
R =
2 Dy
|
57×5,0
|
14 6811 0780
|
00
|
14 6811 5680
|
05
|
14 6811 5980
|
07
|
Таблица 2
|
Обозначение отводов
|
Коды ОКП отводов для
трубопроводов пара и горячей воды из стали
|
|
20
|
10Г2
|
09Г2С
|
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
Код ОКП
|
КЧ
|
|
Отвод 90°,
R =
1,5 Dy
|
45×2,5
|
14 6811 1000
|
00
|
14 6811 6000
|
02
|
14 6811 6500
|
09
|
|
45×4,0
|
14 6811 1002
|
09
|
14 6811 6002
|
00
|
14 6811 6502
|
07
|
|
57×3,0
|
14 6811 1.004
|
07
|
14 6811 6004
|
09
|
14 6811 6504
|
06
|
|
57×5,0
|
14 6811 1006
|
05
|
14 6811 6006
|
07
|
14 6811 6506
|
03
|
|
76×3,5
|
14 6811 1008
|
03
|
14 6811 6008
|
05
|
14 6811 6508
|
01
|
|
76×5,0
|
14 6811 1009
|
02
|
14 6811 6009
|
04
|
14 6811 6509
|
00
|
|
76×6,0
|
14 6811 1010
|
09
|
14 6811 6010
|
00
|
14 6811 6510
|
07
|
|
89×З,5
|
14 6811 1012
|
07
|
14 6811 6012
|
09
|
14 6811 6512
|
05
|
|
89×5.0
|
14 6811 1013
|
06
|
14 6811 6013
|
08
|
14 6811 6513
|
04
|
|
89×6,0
|
14 6811 1014
|
05
|
14 6811 6014
|
07
|
14 6811 6514
|
03
|
|
108×4,0
|
14 6811 1016
|
03
|
14 6811 6016
|
05
|
14 6811 6516
|
01
|
|
108×5,0
|
14 6811 1017
|
02
|
14 6811 6017
|
04
|
14 6811 6517
|
00
|
|
108×6,0
|
14 6811 1018
|
01
|
14 6811 6018
|
03
|
14 6811 6518
|
02
|
|
108×8,0
|
14 6811 1020
|
07
|
14 6811 6020
|
09
|
14 6811 6520
|
05
|
|
114×6,0
|
14 6811 1021
|
06
|
14 6811 6021
|
08
|
14 6811 6521
|
04
|
|
133×3,5
|
14 6811 1023
|
04
|
14 6811 6023
|
06
|
14 6811 6523
|
02
|
|
133×4,0
|
14 6811 1022
|
05
|
14 6811 6022
|
07
|
14 6811 6522
|
03
|
|
133×5,0
|
14 6811 1024
|
03
|
14 6811 6024
|
05
|
14 6811 6524
|
01
|
|
133×6,0
|
14 6811 1025
|
02
|
14 6811 6025
|
04
|
14 6811 6525
|
00
|
|
133×8,0
|
14 6811 1026
|
01
|
14 6811 6026
|
03
|
14 6811 6526
|
00
|
|
133×10,0
|
14 6811 1028
|
07
|
14 6811 6028
|
01
|
14 6811 6528
|
08
|
|
159×4,0
|
14 6811 1027
|
00
|
14 6811 6029
|
00
|
14 6811 6529
|
07
|
|
159×4,5
|
14 6811 1030
|
05
|
14 6811 6030
|
07
|
14 6811 6530
|
03
|
|
159×5,0
|
14 6811 1031
|
04
|
14 6811 6031
|
06
|
14 6811 6531
|
02
|
|
159×6,0
|
14 6811 1032
|
03
|
14 6811 6032
|
05
|
14 6811 6532
|
01
|
|
159×7,0
|
14 6811 1033
|
02
|
14 6811 6033
|
04
|
14 6811 6533
|
00
|
|
159×8,0
|
14 6811 1034
|
01
|
14 6811 6034
|
03
|
14 6811 6534
|
07
|
|
159×9,0
|
14 6811 1035
|
00
|
14 6811 6035
|
02
|
14 6811 6535
|
09
|
|
159×10,0
|
14 6811 1036
|
04
|
14 6811 6036
|
01
|
14 6811 6536
|
08
|
|
168×6,0
|
14 6811 1037
|
09
|
14 6811 6037
|
00
|
14 6811 6537
|
07
|
|
168×8,0
|
14 6811 1039
|
07
|
14 6811 6039
|
09
|
14 6811 6538
|
06
|
|
219×5,0
|
14 6811 1041
|
02
|
14 6811 6041
|
04
|
14 6811 6541
|
00
|
|
219×6,0
|
14 6811 1038
|
08
|
14 6811 6038
|
10
|
14 6811 6539
|
05
|
|
219×7,0
|
14 6811 1043
|
00
|
14 6811 6043
|
02
|
14 6811 6543
|
09
|
|
219×8,0
|
14 6811 1040
|
03
|
14 6811 6040
|
06
|
14 6811 6540
|
01
|
|
219×9,0
|
14 6811 1045
|
09
|
14 6811 6045
|
00
|
14 6811 6545
|
07
|
|
219×10,0
|
14 6811 1042
|
01
|
14 6811 6042
|
03
|
14 6811 6542
|
04
|
|
219×12,0
|
14 6811 1044
|
01
|
14 6811 6044
|
01
|
14 6811 6544
|
08
|
|
273×6,0
|
14 6811 1047
|
07
|
14 6811 6047
|
09
|
14 6811 6547
|
05
|
|
273×7,0
|
14 6811 1046
|
08
|
14 6811 6046
|
06
|
14 6811 6546
|
06
|
|
273×9,0
|
14 6811 1049
|
05
|
14 6811 6049
|
07
|
14 6811 6549
|
03
|
|
273×10,0
|
14 6811 1048
|
06
|
14 6811 6048
|
08
|
14 6811 6548
|
04
|
|
273×12,0
|
14 6811 1050
|
01
|
14 6811 6050
|
03
|
14 6811 6550
|
10
|
|
273×16,0
|
14 6811 1052
|
09
|
14 6811 6052
|
01
|
14 6811 6552
|
08
|
|
325×7,0
|
14 6811 1053
|
09
|
14 6811 6053
|
00
|
14 6811 6555
|
05
|
|
325×8,0
|
14 6811 1054
|
08
|
14 6811 6054
|
10
|
14 6811 6554
|
06
|
|
325×9,0
|
14 6811 1055
|
07
|
14 6811 6055
|
09
|
14 6811 6557
|
03
|
|
325×10,0
|
14 6811 1056
|
06
|
14 6811 6056
|
0:8
|
14 6811 6556
|
05
|
|
325×12,0
|
14 6811 1058
|
04
|
14 6811 6058
|
06
|
14 6811 6558
|
02
|
|
325×14,0
|
14 6811 1059
|
03
|
14 6811 6059
|
05
|
14 6811 6559
|
01
|
|
325×16,0
|
14 6811 1060
|
06
|
14 6811 6060
|
01
|
14 6811 6560
|
08
|
|
377×9,0
|
14 6811 1061
|
09
|
14 6811 6061
|
00
|
14 6811 6561
|
07
|
|
377×10,0
|
14 6811 1062
|
08
|
14 6811 6062
|
10
|
14 6811 6562
|
06
|
|
377×12,0
|
14 6811 1064
|
06
|
14 6811 6064
|
08
|
14 6811 6564
|
04
|
|
377×16,0
|
14 6811 1066
|
04
|
14 6811 6066
|
06
|
14 6811 6566
|
02
|
|
426×9,0
|
14 6811 1067
|
03
|
14 6811 6067
|
05
|
14 6811 6565
|
03
|
|
426×10,0
|
14 6811 1068
|
02
|
14 6811 6068
|
04
|
14 6811 6567
|
01
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6811 6568
|
00
|
|
426×14,0
|
14 6811 1069
|
01
|
14 6811 6069
|
03
|
14 6811 6569
|
09
|
|
426×16,0
|
14 6811 1070
|
08
|
14 6811 6070
|
10
|
14 6811 6570
|
06
|
|
Отвод 90°,
R = 1 Dy
|
530×9,0
|
14 6811 1071
|
07
|
14 6811 6071
|
09
|
14 6811 6584
|
00
|
|
530×10,0
|
14 6811 1072
|
06
|
14 6811 6072
|
08
|
14 6811 6572
|
04
|
|
530×12,0
|
14 6811 1074
|
04
|
14 6811 6074
|
06
|
14 6811 6573
|
03
|
|
530×14,0
|
14 6811 1073
|
05
|
14 6811 6073
|
07
|
14 6811 6586
|
09
|
|
530×16,0
|
14 6811 1077
|
01
|
14 6811 6077
|
03
|
14 6811 6588
|
07
|
|
530×18,0
|
14 6811 1075
|
03
|
14 6811 6075
|
05
|
14 6811 6575
|
01
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14 6811 6576
|
00
|
|
630×9,0
|
14 6811 1079
|
10
|
14 6811 6079
|
01
|
14 6811 6590
|
02
|
|
630×10,0
|
14 6811 1076
|
02
|
14 6811 6076
|
04
|
14 6811 6577
|
06
|
|
630×12,0
|
14 6811 1078
|
00
|
14 6811 6078
|
02
|
14 6811 6578
|
09
|
|
630×14,0
|
14 6811 1082
|
04
|
14 6811 6082
|
06
|
14 6811 6592
|
00
|
|
б30×16,0
|
14 6811 1083
|
03
|
14 6811 6084
|
04
|
14 6811 6594
|
09
|
|
630×18,0
|
14 6811 1084
|
02
|
14 6811 6086
|
02
|
14 6811 6596
|
07
|
|
630×20,0
|
-
|
-
|
-
|
-
|
14 6811 6579
|
08
|
|
Отвод 90°,
R =
2 Dy
|
57×5,0
|
14 6811 1080
|
06
|
14 6811 6080
|
08
|
14 6811 6580
|
04
|
|
Отвод 60°,
R =
1,5 Dy
|
45×2,5
|
14 6811 1300
|
02
|
14 6811 6300
|
04
|
14 6811 6700
|
03
|
|
45×4,0
|
14 6811 1302
|
00
|
14 6811 6302
|
02
|
14 6811 6702
|
01
|
|
57×3,0
|
14 6811 1304
|
09
|
14 6811 6304
|
00
|
14 6811 6704
|
02
|
|
57×5,0
|
14 6811 1306
|
07
|
14 6811 6306
|
09
|
14 6811 6706
|
08
|
|
76×3,5
|
14 6811 1308
|
05
|
14 6811 6308
|
07
|
14 6811 6708
|
06
|
|
76×5,0
|
14 6811 1309
|
04
|
14 6811 6309
|
06
|
14 6811 6709
|
05
|
|
76×6,0
|
14 6811 1310
|
00
|
14 6811 6310
|
02
|
14 6811 6710
|
01
|
|
89×3,5
|
14 6811 1312
|
09
|
14 6811 6312
|
00
|
14 6811 6712
|
00
|
|
89×5,0
|
14 6811 1313
|
08
|
14 6811 6313
|
10
|
14 6811 6713
|
09
|
|
89×6,0
|
14 6811 1314
|
07
|
14 6811 6314
|
09
|
14 6811 6714
|
08
|
|
108×4,0
|
14 6811 1316
|
05
|
14 6811 6316
|
07
|
14 6811 6716
|
06
|
|
108×5,0
|
14 6811 1317
|
04
|
14 6811 6317
|
06
|
14 6811 6717
|
05
|
|
108×6,0
|
14 6811 1318
|
03
|
14 6811 6318
|
05
|
14 6811 6718
|
04
|
|
108×8,0
|
14 6811 1320
|
09
|
14 6811 6320
|
00
|
14 6811 6720
|
07
|
|
114×6,0
|
14 6811 1321
|
08
|
14 6811 6321
|
10
|
14 6811 6721
|
09
|
|
133×3,5
|
14 6811 1323
|
06
|
14 6811 6323
|
08
|
14 6811 6723
|
07
|
|
133×4,0
|
14 6811 1322
|
07
|
14 6811 6322
|
09
|
14 6811 6722
|
08
|
|
133×5,0
|
14 6811 1324
|
05
|
14 6811 6324
|
07
|
14 6811 6724
|
06
|
|
133×6,0
|
14 6811 1325
|
04
|
14 6811 6325
|
06
|
14 6811 6725
|
05
|
|
133×8,0
|
14 6811 1326
|
03
|
14 6811 6326
|
05
|
14 6811 6726
|
04
|
|
133×10,0
|
14 6811 1328
|
01
|
14 6811 6328
|
03
|
14 6811 6728
|
02
|
|
159×4,0
|
14 6811 1329
|
00
|
14 6811 6327
|
04
|
14 6811 6727
|
03
|
|
159×4,5
|
14 6811 1330
|
07
|
14 6811 6330
|
09
|
14 6811 6730
|
08
|
|
159×5,0
|
14 6811 1331
|
06
|
14 6811 6329
|
02
|
14 6811 6729
|
01
|
|
159×6,0
|
14 6811 1332
|
05
|
14 6811 6332
|
07
|
14 6811 6732
|
06
|
|
159×7,0
|
14 6811 1333
|
04
|
14 6811 6331
|
08
|
14 6811 6731
|
07
|
|
159×8,0
|
14 6811 1334
|
03
|
14 6811 6334
|
05
|
14 6811 6734
|
04
|
|
159×9,0
|
14 6811 1335
|
02
|
14 6811 6333
|
06
|
14 6811 6735
|
03
|
|
159×10,0
|
14 6811 1336
|
01
|
14 6811 6336
|
03
|
14 6811 6735
|
03
|
|
168×6,0
|
14 6811 1337
|
00
|
14 6811 6335
|
04
|
14 6811 6736
|
02
|
|
168×8,0
|
14 6811 1339
|
09
|
14 6811 6337
|
02
|
14 6811 6737
|
01
|
|
219×5,0
|
14 6811 1341
|
04
|
14 6811 6339
|
00
|
14 6811 6739
|
10
|
|
219×6,0
|
14 6811 1338
|
05
|
14 6811 6338
|
01
|
14 6811 6738
|
00
|
|
219×7,0
|
14 6811 1343
|
02
|
14 6811 6341
|
06
|
14 6811 6741
|
05
|
|
219×8,0
|
14 6811 1340
|
05
|
14 6811 6340
|
07
|
14 6811 6740
|
06
|
|
219×9,0
|
14 6811 1345
|
00
|
14 6811 6343
|
04
|
14 6811 6743
|
03
|
|
219×10,0
|
14 6811 1342
|
03
|
14 6811 6342
|
05
|
14 6811 6742
|
04
|
|
219×12,0
|
14 6811 1344
|
01
|
14 6811 6344
|
03
|
14 6811 6744
|
02
|
|
273×6,0
|
14 6811 1347
|
09
|
14 6811 6345
|
02
|
14 6811 6745
|
01
|
|
273×7,0
|
14 6811 1346
|
02
|
14 6811 6346
|
01
|
14 6811 6746
|
00
|
|
273×9,0
|
14 6811 1349
|
07
|
14 6811 6347
|
00
|
14 6811 6747
|
10
|
|
273×10,0
|
14 6811 1348
|
08
|
14 6811 6348
|
07
|
14 6811 6748
|
09
|
|
273×12,0
|
14 6811 1350
|
03
|
14 6811 6350
|
05
|
14 6811 6750
|
04
|
|
273×16,0
|
14 6811 1352
|
01
|
14 6811 6352
|
03
|
14 6811 6752
|
02
|
|
325×7,0
|
14 6811 1353
|
00
|
14 6811 6353
|
02
|
14 6811 6753
|
01
|
|
325×8,0
|
14 6811 1354
|
00
|
14 6811 6354
|
05
|
14 6811 6754
|
00
|
|
325×9,0
|
14 6811 1355
|
09
|
14 6811 6355
|
00
|
14 6811 6755
|
10
|
|
325×10,0
|
14 6811 1356
|
08
|
14 6811 6356
|
04
|
14 6811 6756
|
09
|
|
325×12,0
|
14 6811 1358
|
06
|
14 6811 6358
|
08
|
14 6811 6758
|
07
|
|
325×14,0
|
14 6811 1359
|
05
|
14 6811 6359
|
07
|
14 6811 6759
|
06
|
|
325×16,0
|
14 6811 1360
|
01
|
14 6811 6360
|
03
|
14 6811 6760
|
02
|
|
377×9,0
|
14 6811 1361
|
00
|
14 6811 6361
|
02
|
14 6811 6761
|
01
|
|
377×10,0
|
14 6811 1362
|
07
|
14 6811 6362
|
01
|
14 6811 6762
|
00
|
|
377×12,0
|
14 6811 1364
|
08
|
14 6811 6364
|
10
|
14 6811 6764
|
09
|
|
377×16,0
|
14 6811 1366
|
06
|
14 6811 6366
|
08
|
14 6811 6766
|
07
|
|
426×9,0
|
14 6811 1367
|
05
|
14 6811 6367
|
07
|
14 6811 6767
|
06
|
|
426×10,0
|
14 6811 1368
|
04
|
14 6811 6368
|
06
|
14 6811 6768
|
05
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6811 6769
|
04
|
|
426×14,0
|
14 6811 1369
|
03
|
14 6811 6369
|
05
|
14 6811 6770
|
00
|
|
426×16,0
|
14 6811 1370
|
04
|
14 6811 6370
|
01
|
14 6811 6771
|
03
|
|
Отвод 60°,
R =
1 Dy
|
530×9,0
|
14 6811 1371
|
08
|
14 6811 6371
|
00
|
14 6811 6782
|
07
|
|
530×10,0
|
14 6811 1372
|
08
|
14 6811 6372
|
09
|
14 6811 6772
|
09
|
|
530×12,0
|
14 6811 1374
|
06
|
14 6811 6374
|
08
|
14 6811 6773
|
08
|
|
530×14,0
|
14 6811 1373
|
07
|
14 6811 6373
|
09
|
14 6811 6784
|
05
|
|
530×16,0
|
14 6811 1377
|
03
|
14 6811 6377
|
05
|
14 6811 6786
|
03
|
|
530×18,0
|
14 6811 1375
|
05
|
14 6811 6375
|
07
|
14 6811 6775
|
06
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14 6811 6776
|
05
|
|
630×9,0
|
14 6811 1379
|
01
|
14 6811 6379
|
03
|
14 6811 6788
|
01
|
|
630×10,0
|
14 6811 1376
|
04
|
14 6811 6376
|
06
|
14 6811 6777
|
04
|
|
630×12,0
|
14 6811 1378
|
02
|
14 6811 6378
|
04
|
14 6811 6778
|
03
|
|
630×14,0
|
14 6811 1382
|
06
|
14 6811 6382
|
08
|
14 6811 6790
|
07
|
|
630×16,0
|
14 6811 1384
|
04
|
14 6811 6384
|
06
|
14 6811 6792
|
05
|
|
630×18,0
|
14 6811 1386
|
02
|
14 6811 6386
|
04
|
14 6811 6794
|
03
|
|
630×20
|
-
|
-
|
-
|
-
|
14 6811 6779
|
02
|
|
Отвод 60°,
R =
2 Dy
|
57×5,0
|
14 6811 1380
|
08
|
14 6811 6380
|
06
|
14 6811 6780
|
09
|
|
Отвод 45°,
R =
1,5 Dy
|
45×2,5
|
14 6811 1600
|
04
|
14 6811 6400
|
01
|
14 6811 6800
|
00
|
|
45×4,0
|
14 6811 1602
|
02
|
14 6811 6402
|
10
|
14 6811 6802
|
09
|
|
57×3,0
|
14 6811 1604
|
00
|
14 6811 6404
|
08
|
14 6811 6804
|
07
|
|
57×5,0
|
14 6811 1606
|
09
|
14 6811 6406
|
06
|
14 6811 6806
|
05
|
|
76×3,5
|
14 6811 1608
|
07
|
14 6811 6408
|
04
|
14 6811 6808
|
03
|
|
76×5,0
|
14 6811 1609
|
06
|
14 6811 6409
|
03
|
14 6811 6809
|
02
|
|
76×6,0
|
14 6811 1610
|
02
|
14 6811 6410
|
10
|
14 6811 6810
|
09
|
|
89×3,5
|
14 6811 1612
|
00
|
14 6811 6412
|
08
|
14 6811 6812
|
07
|
|
89×5,0
|
14 6811 1613
|
10
|
14 6811 6413
|
07
|
14 6811
6813
|
06
|
|
89×6,0
|
14 6811 1614
|
09
|
14 6811 6414
|
06
|
14 6811 6814
|
05
|
|
108×4,0
|
14 6811 1616
|
07
|
14 6811 6416
|
04
|
14 6811 6816
|
03
|
|
108×5,0
|
14 6811 1617
|
06
|
14 6811 6417
|
03
|
14 6811 6817
|
02
|
|
108×6,0
|
14 6811 1618
|
05
|
14 6811 6418
|
02
|
14 6811 6818
|
01
|
|
108×8,0
|
14 6811 1620
|
00
|
14 6811 6420
|
08
|
14 6811 6820
|
07
|
|
114×6,0
|
14 6811 1621
|
10
|
14 6811 6421
|
07
|
14 6811 6821
|
06
|
|
133×3,5
|
14 6811 1623
|
08
|
14 6811 6423
|
05
|
14 6811 6823
|
04
|
|
133×4,0
|
14 6811 1622
|
09
|
14 6811 6422
|
06
|
14 6811 6822
|
05
|
|
133×5,0
|
14 6811 1624
|
07
|
14 6811 6424
|
04
|
14 6811 6824
|
03
|
|
133×6,0
|
14 6811 1625
|
06
|
14 6811 6425
|
03
|
14 6811 6825
|
02
|
|
133×8,0
|
14 6811 1626
|
05
|
14 6811 6426
|
02
|
14 6811 6826
|
01
|
|
133×10,0
|
14 6811 1628
|
03
|
14 6811 6428
|
00
|
14 6811 6828
|
00
|
|
159×4,0
|
14 6811 1629
|
02
|
14 6811 6427
|
01
|
14 6811 6829
|
09
|
|
159×4,5
|
14 6811 1630
|
09
|
14 6811 6430
|
06
|
14 6811 6830
|
05
|
|
159×5,0
|
14 6811 1631
|
08
|
14 6811 6429
|
10
|
14 6811 6831
|
04
|
|
159×6,0
|
14 6811 1632
|
07
|
14 6811 6432
|
04
|
14 6811 6832
|
03
|
|
159×7,0
|
14 6811 1633
|
06
|
14 6811 6431
|
05
|
14 6811 6833
|
02
|
|
159×8,0
|
14 6811 1634
|
05
|
14 6811 6434
|
02
|
14 6811 6834
|
01
|
|
159×9,0
|
14 6811 1635
|
04
|
14 6811 6433
|
03
|
14 6811 6835
|
00
|
|
159×10,0
|
14 6811 1636
|
03
|
14 6811 6435
|
01
|
14 6811 6836
|
08
|
|
168×6,0
|
14 6811 1637
|
02
|
14 6811 6436
|
00
|
14 6811 6837
|
09
|
|
168×8,0
|
14 6811 1639
|
00
|
14 6811 6437
|
10
|
14 6811 6838
|
08
|
|
219×5,0
|
14 6811 1641
|
06
|
14 6811 6439
|
08
|
14 6811 6841
|
02
|
|
219×6,0
|
14 6811 1638
|
01
|
14 6811 6438
|
09
|
14 6811 6839
|
09
|
|
219×7,0
|
14 6811 1643
|
04
|
14 6811 6441
|
03
|
14 6811 6843
|
00
|
|
219×8,0
|
14 6811 1640
|
07
|
14 6811 6440
|
04
|
14 6811 6840
|
03
|
|
219×9,0
|
14 6811 1645
|
02
|
14 6811 6443
|
01
|
14 6811 6845
|
09
|
|
219×10,0
|
14 6811 1642
|
05
|
14 6811 6442
|
02
|
14 6811 6842
|
01
|
|
219×12,0
|
14 6811 1644
|
08
|
14 6811 6444
|
00
|
14 6811 6844
|
05
|
|
273×6,0
|
14 6811 1647
|
00
|
14 6811 6445
|
10
|
14 6811 6847
|
07
|
|
273×7,0
|
14 6811 1646
|
01
|
14 6811 6446
|
09
|
14 6811 6846
|
08
|
|
273×9,0
|
14 6811 1649
|
09
|
14 6811 6447
|
08
|
14 6811 6849
|
05
|
|
273×10,0
|
14 6811 1648
|
03
|
14 6811 6448
|
07
|
14 6811 6848
|
06
|
|
273×12,0
|
14 6811 1650
|
05
|
14 6811 6450
|
02
|
14 6811 6850
|
01
|
|
273×16
|
14 6811 1652
|
03
|
14 6811 6452
|
00
|
14 6811 6852
|
10
|
|
325×7,0
|
14 6811 1653
|
02
|
14 6811 6453
|
10
|
14 6811 6853
|
09
|
|
325×8,0
|
14 6811 1654
|
01
|
14 6811 6454
|
09
|
14 6811 6854
|
08
|
|
325×9,0
|
14 6811 1655
|
00
|
14 6811 6455
|
08
|
14 6811 6855
|
07
|
|
325×10,0
|
14 6811 1656
|
00
|
14 6811 6456
|
07
|
14 6811 6856
|
06
|
|
325×12,0
|
14 6811 1658
|
08
|
14 6811 6458
|
05
|
14 6811 6858
|
04
|
|
325×14,0
|
14 6811 1659
|
07
|
14 6811 6459
|
04
|
14 6811 6859
|
03
|
|
325×16,0
|
14 6811 1660
|
03
|
14 6811 6460
|
00
|
14 6811 6860
|
10
|
|
377×9,0
|
14 6811 1661
|
02
|
14 6811 6461
|
10
|
14 6811 6861
|
09
|
|
377×10,0
|
14 6811 1662
|
01
|
14 6811 6462
|
09
|
14 6811 6862
|
08
|
|
377×12,0
|
14 6811 1664
|
08
|
14 6811 6464
|
07
|
14 6811 6864
|
06
|
|
377×16,0
|
14 6811 1666
|
08
|
14 6811 6466
|
05
|
14 6811 6866
|
04
|
|
426×9,0
|
14 6811 1667
|
07
|
14 6811 6467
|
04
|
14 6811 6865
|
05
|
|
426×10,0
|
14 6811 1668
|
06
|
14 6811 6468
|
03
|
14 6811 6867
|
03
|
|
426×12,0
|
-
|
-
|
-
|
-
|
14 6811 6868
|
02
|
|
426×14,0
|
14 6811 1669
|
05
|
14 6811 6469
|
02
|
14 6811 6869
|
01
|
|
426×16,0
|
14 6811 1670
|
01
|
14 6811 6470
|
09
|
14 6811 6870
|
08
|
|
Отвод 45°,
R =
1 Dy
|
530×9,0
|
14 6811 1671
|
00
|
14 6811 6471
|
08
|
14 6811 6882
|
04
|
|
530×10,0
|
14 6811 1672
|
05
|
14 6811 6472
|
07
|
14 6811 6871
|
07
|
|
530×12,0
|
14 6811 1674
|
08
|
14 6811 6474
|
05
|
14 6811 6872
|
06
|
|
530×14,0
|
14 6811 1673
|
09
|
14 6811 6473
|
06
|
14 6811 6884
|
02
|
|
530×16,0
|
14 6811 1677
|
05
|
14 6811 6477
|
02
|
14 6811 6886
|
00
|
|
530×18,0
|
14 6811 1675
|
07
|
14 6811 6475
|
04
|
14 6811 6874
|
04
|
|
530×20,0
|
-
|
-
|
-
|
-
|
14 6811 6875
|
03
|
|
630×9,0
|
14 6811 1679
|
03
|
14 6811 6479
|
00
|
14 6811 6888
|
09
|
|
630×10,0
|
14 6811 1676
|
06
|
14 6811 6476
|
03
|
14 6811 6876
|
02
|
|
630×12,0
|
14 6811 1678
|
04
|
14 6811 6478
|
01
|
14 6811 6878
|
00
|
|
630×14,0
|
14 6811 1682
|
08
|
14 6811 6482
|
05
|
14 6811 6890
|
04
|
|
630×16,0
|
14 6811 1683
|
07
|
14 6811 6484
|
03
|
14 6811 6892
|
02
|
|
630×18,0
|
14 6811 1684
|
06
|
14 6811 6486
|
01
|
14 6811 6894
|
00
|
|
630×20,0
|
-
|
-
|
-
|
-
|
14 6811 6879
|
07
|
|
Отвод 45°,
R = 2 Dy
|
57×5,0
|
14 6811 1680
|
10
|
14 6811 6480
|
07
|
14 6811 6880
|
06
|
(Измененная
редакция, Изм. № 1, 2)
