ГОСТ 12818-80* «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА
НА Р_у от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²)

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12818-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА
на Р_у от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²)

Конструкция и размеры

Cast malleable iron flanges for P_nom
from 1,6 to 4,0 MPa (from 16 to 40 kgf/cm²).
Design and dimensions

ГОСТ
12818-80

Срок действия с 01.01.83
до 01.01.93

1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Р_у от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °С).

Требования пп. 1 - 3; 5; 7 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

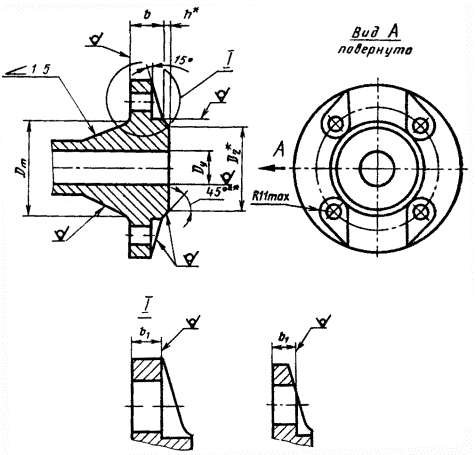

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

4. Предельные отклонения размеров отливок - по 9 классу точности ГОСТ 26645-85.

(Измененная редакция, Изм. № 2).

5. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.

6. Допускается изготовление фланцев D_y 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.

7. Технические требования, материал фланцев, крепежных деталей и прокладок - по ГОСТ 12816-80.

______________________

^* D₂ и h - по ГОСТ 12815-80.

^** Допускается выполнять скругление.

мм

Проход условный D_y	P_y, МПа (кгс/см²)
	1,6 (16)			2,5 и 4,0 (25 и 40)
	b	b₁	D_m	b	b₁	D_m
15	12	8	38	14	8	38
20			44			44
25			49			49
32	13	10	62	15	10	62
40	13		70	15		70
50	15		80	17		80
65	17		106	19		106
80	19		116	21		116

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР.

ИСПОЛНИТЕЛИ

М. И. Власов, О. Н. Шпаков, Р. И. Хасанов, О. И. Федоров (руководитель темы), Б. В. Бурмистров, А. П. Келка, Н. С. Сизова.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2238.

3. Срок первой проверки - 1991 г.; периодичность проверки - 5 лет.

4. ВЗАМЕН ГОСТ 12817-67, ГОСТ 12818-67, ГОСТ 12819-67.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 26645-85	4
ГОСТ 12815-80	3
ГОСТ 12816-80	7

6. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2 утвержденными в декабре 1987 г., апреле 92 г. (ИУС 4-88, 7-92)
