ГОСТ 14114-85* «Устройства строповые для сосудов и аппаратов. Штуцера монтажные. Конструкция и размеры»

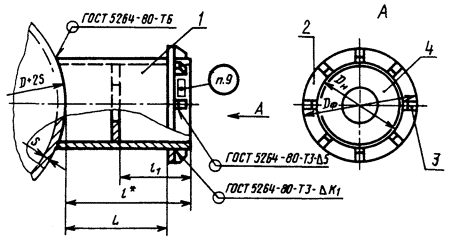

Исполнение	Усилие на один штуцер	Область применения штуцеров для сосудов и аппаратов диаметром D, мм
1	От 320 до 630	От 32 до 63	От 800 до 3600
2	Св. 630 » 1000	Св. 63 » 100	» 1600 » 6400
3	» 1000 » 2500	» 100 » 250	» 2200 » 8000

Таблица 2

Размеры в мм

Обозначение штуцера	Усилие на один штуцер		Исполнение	Диаметр сосуда или аппарата D	Сварной шов К₁	L	D_н	D_ф	l*	l₁	l₂	l₃	Масса, кг	Поз. 1 Оболочка		Поз. 2 Фланец	Поз. 3 Косынка		Поз. 4 Ребро
	кН	тс												Количество
														1	1		8	10	1	2	3
														Обозначение
01	320	32	1	800-1000	10	115	273	425	225	160	-	-	33,9	01/1	01/2		01/3	-	01/4	-	-
02				1200-2200										02/1
03				2400-3600										03/1
04	400	40		1400-2600										04/1
05	400	40		2800-3600										05/1
06	500	50		1400-2000		160	325	475	270	180	-	-	55,1	06/1	06/2		06/3		06/4
07	500	50		2200-3600		160	325	475	270	180	-	-	55,1	07/1	06/2		06/3		06/4
08	630	63		1600-2200		170	377	530	283	195	-	-	67,4	08/1	08/2		06/3		08/4
09	630	63		2400-3600		170	377	530	283	195	-	-	67,4	09/1	08/2		06/3		08/4
10	800	80	2	1600-1800		250	480	630	378	190	275	-	115,5	10/1	10/2		10/3		-	10/4
11				2000-2400										11/1
12				2600-3600										12/1
13				3800-6400										13/1
14	1000	100	2	2000-2400	12	250	530	680	376	190	275	-	129,0	14/1	14/2		10/3	-	-	14/4	-
15				2600-3200										15/1
16				3400-4000										16/1
17				4200-6400										17/1
18	1250	125	3	2200-2600		290	630	780	422	180	250	330	185,6	18/1	18/2					-	18/4
19				2800-3400										19/1
20				3600-4600										20/1
21				4800-6400										21/1
22	1400	140		2400-2600		340	720	870	480	195	280	365	231,3	22/1	22/2						22/4
23				2800-3200										23/1
24				3400-4000										24/1
25				4200-5200										25/1
26				5400-6400										26/1
27	1600	160		2600-2800		340	820	970	480	195	280	365	273,7	27/1	27/2						27/4
28				3000-3400										28/1
29				3600-4000										29/1
30				4200-5000									266,7	30/1
31				5200-6400										31/1
32				7000-8000										32/1
33	1800	180		2600-2800		355	920	1070	485	195	285	370	346,2	33/1	33/2		-	10/3			33/4
34				3000-3200										34/1
35				3400-3800										35/1
36				4000-4600									335,5	36/1
37				4800-5600										37/1
38				5800-6400										38/1
39				7000-8000										39/1
40	2000	200		2600-2800		355	920	1070	485	195	285	370	381,1	40/1	33/2			40/3			40/4
41				3000-3200										41/1
42				3400-3800										42/1
43				4000-4600									370,4	43/1
44				4800-5600										44/1
45				5800-6400										45/1
46				7000-8000										46/1
47	2250	225	3	2600	12	375	1020	1170	516	205	300	395	443	47/1	47/2		-	40/3	-	-	47/4
48				2800										48/1
49				3000-3200										49/1
50				3400-3600										50/1
51				3800-4200									429,2	51/1
52				4400-5000										52/1
53				5200-5800										53/1
54				6300-8000										54/1
55	2500	250		2600		405	1220	1370	555	225	325	425	558,7	55/1	55/2						55/4
56				2800										56/1
57				3000										57/1
58				3200									545,6	58/1
59				3400-3600										59/1
60				3800-4000										60/1
61				4200										61/1
62				4500-5000		415			566				533,1	62/1
63				5400-5800										63/1
64				6300-7000										64/1
65				8000										65/1

Примечания:

1. Размер l*, приведенный в таблице, является максимальным для данной группы сосудов или аппаратов.

2. Размеры катетов и типы сварных швов приварки ребер (поз. 4) даны в п. 8.

Пример условного обозначения штуцера монтажного для аппарата диаметром 4500 мм с усилием на один штуцер 250 тс:

Штуцер монтажный 62 ГОСТ 14114-85

(Измененная редакция, Изм. № 1).

4. Конструкция и размеры оболочки (поз. 1) должны соответствовать указанным на черт. 2 и в табл. 3.

___________

* Размер для справок.

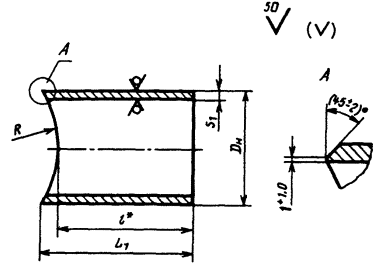

Черт. 2

Таблица 3

Размеры в мм

Обозначение оболочки	L₁	l*	R	D_н	s₁	Масса, кг
01/1	230	209	450	273	11	16,3
02/1		219	850
03/1		224	1500
04/1		220	1000
05/1		224	1600
06/1	280	264	850	325	14	30,0
07/1	280	270	1400	325		30,0
08/1	295	276	950	377		36,9
09/1	295	283	1500	377		36,9
10/1	390	355	850	480		63,0
11/1		363	1100
12/1		371	1500
13/1		378	2500
14/1		358	1100	530		69,5
15/1		366	1450
16/1		370	1800
17/1		376	2500
18/1	440	398	1200	630		93,6
19/1		407	1540
20/1		415	2000
21/1		422	2700
22/1	500	447	1250	720		122,0
23/1		456	1500
24/1		464	1800
25/1		472	2330
26/1		478	2900
27/1	510	445	1350	820		141,0
28/1		457	1600
29/1		465	1900
30/1	485	448	2300			134,0
31/1		456	2900
32/1		463	3750
33/1	540	465	1350	920	16	192,6
34/1		475	1550
35/1		484	1800
36/1	510	464	2150			181,9
37/1		472	2620
38/1		477	3050
39/1		484	3750
40/1	540	465	1350			192,6
41/1		475	1550
42/1		484	1800
43/1	510	464	2150			181,9
44/1		472	2620
45/1		477	3050
46/1		484	3750
47/1	585	488	1300	1020	16	231,7
48/1		495	1400
49/1		504	1550
50/1		514	1750
51/1	550	488	2000			217,9
52/1		498	2380
53/1		505	2750
54/1		516	3600
55/1	670	526	1300	1220		291,6
56/1		538	1400
57/1		547	1500
58/1	640	526	1600			278,5
59/1		536	1750
60/1		547	1950
61/1		555	2100
62/1	610	535	2400			266,0
63/1		546	2800
64/1		557	3350
65/1		566	4000

Пример условного обозначения оболочки для штуцера монтажного 62:

Оболочка 62/1 ГОСТ 14114-85

4.1. Оболочка изготавливается из трубы D_н ´ s₁ по ГОСТ 8732 и ГОСТ 10704.

Допускается изготовление оболочки из листа сварной с одним продольным швом или штампосварной с двумя продольными швами.

5. Конструкция и размеры фланца (поз. 2) должны соответствовать указанным на черт. 3 и в табл. 4.

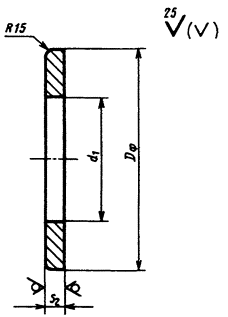

Черт. 3

Таблица 4

Размеры в мм

Обозначение фланца	D_ф	d₁	s₂	Масса, кг
01/2	425	276 H14	20	12,8
06/2	475	328 H14	24	18,3
08/2	530	380 H14	30	22,2
10/2	630	483 H14		30,2
14/2	680	534 H14		32,8
18/2	780	634 H14		37,9
22/2	870	724 H14	32	45,6
27/2	970	825 H13	32	51,3
33/2	1070	925 H13	34	59,7
47/2	1170	1025 Н13		66,0
55/2	1370	1225 Н13		78,0

Примечание. Размер d₁ необходимо корректировать в зависимости от фактического наружного диаметра оболочки для обеспечения допустимого зазора в сварном соединении в соответствии с ГОСТ 5264.

Пример условного обозначения фланца для штуцера монтажного 62:

Фланец 55/2 ГОСТ 14114-85

5.1. Допускается изготовление фланцев диаметром св. 500 мм сварными из 2-4 деталей в виде части кольца каждая с разделкой кромок под сварку С 21 по ГОСТ 5264.

6. Конструкция и размеры косынки (поз. 3) должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Обозначение косынки	s₃, мм	Масса, кг
01/3	8	0,26
06/3	10	0,325
10/3	12	0,39
40/3	16	0,52

Пример условного обозначения косынки для штуцера монтажного 62:

Косынка 40/3 ГОСТ 14114-85

7. Конструкция и размеры ребер (поз. 4) должны соответствовать указанным на черт. 5 и в табл. 6.

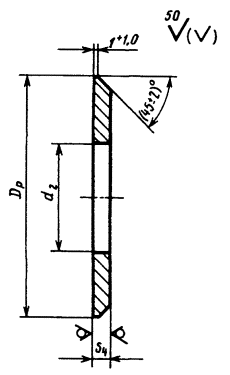

Черт. 5

Таблица 6

Размеры в мм

Обозначение ребра	D_p	d₂	s₄	Масса, кг
01/4	249 Н14	90	8	2,7
06/4	294 Н14	135	10	4,2
08/4	346 Н14	165	10	5,7
10/4	449 Н14	270	12	9,6
14/4	499 Н14	300		11,8
18/4	599 Н14	360		17,0
22/4	689 Н14	450		20,2
27/4	789 Н14	520		26,1
33/4	885 Н13	615		30,0
40/4	885 Н13	605	16	41,2
47/4	985 Н13	705		46,7
55/4	1185 Н13	885		61,3

Примечание. Размер D_p необходимо корректировать в зависимости от фактического внутреннего диаметра оболочки для обеспечения допустимого зазора в сварном соединении в соответствии с ГОСТ 5264.

Пример условного обозначения ребра для штуцера монтажного 62:

Ребро 55/4 ГОСТ 14114-85

7.1. Допускается изготовление ребер диаметром св. 500 мм сварными из 2-4 деталей в виде части кольца каждая с разделкой кромок под сварку С 21 по ГОСТ 5264.

8. Приварка ребер штуцеров должна соответствовать указаниям, приведенным на черт 6 и в табл. 2.

9. На каждый штуцер должна быть нанесена маркировка, содержащая его условное обозначение.

10. Остальные технические требования - по ГОСТ 14116.

11. Фактическая масса штуцеров не должна превышать более чем на 6 % значений, приведенных в табл. 2-6.

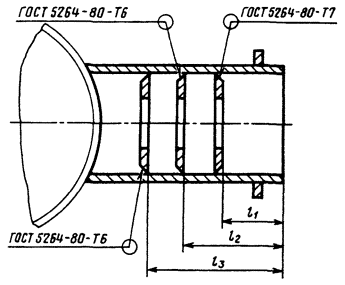

Черт. 6

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

РАЗРАБОТЧИКИ

В.А. Воронов, Э.Я. Гордон, В.С. Европин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.01.85 № 140

3. ВЗАМЕН ГОСТ 14114-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5264-80	3, 5, 5.1, 7, 7.1, 11
ГОСТ 8732-78	4.1
ГОСТ 10704-91	4.1
ГОСТ 14116-85	10

5. Ограничение срока действия снято Постановлением Госстандарта от 18.06.90 № 1617

6. ПЕРЕИЗДАНИЕ (январь 1999 г.) с Изменением № 1, утвержденным в июне 1990 г. (ИУС 9-90)
