СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА
РОССИЙСКОЙ ФЕДЕРАЦИИ

Утверждены и введены в действие с 15 июня 2001 года
постановлением Госстроя России от 23 июня 2001 № 4

ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ
СМЕТНЫЕ НОРМЫ
НА ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

ГЭСНп-2001
Сборник № 2

АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ

Государственный комитет Российской Федерации
по строительству и жилищно-коммунальному комплексу
(Госстрой России)

Москва 2001 г.

Настоящие Государственные элементные сметные нормы (ГЭСНп) предназначены для определения потребности в ресурсах (затратах труда пусконаладочного персонала) при выполнении пусконаладочных работ по вводу в эксплуатацию автоматизированных систем управления и используются для составления сметных расчетов (смет) ресурсным методом.

ГЭСНп являются исходными нормативами для разработки единичных расценок на пусконаладочные работы федерального (ФЕР), территориального (ТЕР), отраслевого (ОЕР) уровней, индивидуальных и укрупненных сметных норм (расценок) и других нормативных документов, применяемых для определения прямых затрат в сметной стоимости пусконаладочных работ.

РАЗРАБОТАНЫ АООТ «Ассоциация Монтажавтоматика» (Б.З. Барласов, М.И. Логойко), ФГУП Центральный научно-исследовательский институт экономики и управления в строительстве (ЦНИИЭУС) Госстроя России (к.т.н. Ж.Г. Чернышева, Л.В. Размадзе) при участии Межрегионального центра по ценообразованию в строительстве и промышленности строительных материалов (МЦЦС) Госстроя России (И.И. Дмитренко).

РАССМОТРЕНЫ Управлением ценообразования и сметного нормирования в строительстве и жилищно-коммунальном комплексе Госстроя России (Редакционная комиссия: В.А. Степанов - руководитель, В.Н. Маклаков, Т.Л. Грищенкова).

ВНЕСЕНЫ Управлением ценообразования и сметного нормирования в строительстве и жилищно-коммунальном комплексе Госстроя России.

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ с 15 июля 2001 года постановлением Госстроя России от 23 июля 2001 № 84.

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Общие положения

1.1. Настоящие Государственные элементные сметные нормы (ГЭСНп) предназначены для определения потребности в ресурсах (затратах труда пусконаладочного персонала) при выполнении пусконаладочных работ по вводу в эксплуатацию автоматизированных систем управления и используются для составления сметных расчетов (смет) на пуско-наладочные работы ресурсным методом.

ГЭСНп являются исходными нормативами для разработки единичных расценок на пусконаладочные работы федерального (ФЕР), территориального (ТЕР) и отраслевого (ОЕР) уровней, индивидуальных и укрупненных сметных норм (расценок) и других нормативных документов, применяемых для определения прямых затрат в сметной стоимости пусконаладочных работ.

1.2. ГЭСНп отражают среднеотраслевой уровень технологии и организации пусконаладочных работ.

ГЭСНп обязательны для применения всеми предприятиями и организациями независимо от их принадлежности и форм собственности, осуществляющими капитальное строительство за счет средств государственного бюджета всех уровней и целевых внебюджетных фондов.

Для строек, финансирование которых осуществляется за счет собственных средств предприятий, организаций и физических лиц, сметные нормы настоящего сборника носят рекомендательный характер.

1.3. При применении настоящего Сборника, помимо положений, содержащихся в настоящей технической части, необходимо учитывать требования общего характера, приведенные в Указаниях по применению государственных элементных сметных норм на пусконаладочные работы (МДС 81-27.2001), утвержденных и введенных в действие постановлением Госстроя России от 23.07.2001 №83.

1.4. Настоящий Сборник распространяется на:

- автоматизированные системы управления технологическими процессами (АСУ ТП);

- системы централизованного оперативного диспетчерского управления:

- системы автоматической пожарной и охранно-пожарной сигнализации;

- системы контроля и автоматического управления пожаротушением и противодымной защитой;

- телемеханические системы.

Сборник не предназначен для определения затрат труда в сметной стоимости работ:

- по прецизионным поточным анализаторам физико-химических свойств сред и продуктов, обращающихся в технологическом процессе: рефрактометров, хроматографов, октанометров и других аналогичных анализаторов единичного применения;

- по комплексам программно-технических средств вычислительных центров экономической или иной информации, не связанной с технологическими процессами;

- по системам видеонаблюдения (охраны) с использованием телевизионных установок, громкоговорящей связи (оповещения) и др., трудоемкость которых определяется по Сборнику на монтаж оборудования № 10 «Оборудование связи».

(Измененная редакция. Изм. № 2)

1.5. Сметные нормы Сборника разработаны исходя из следующих условий:

- комплексы программно-технических средств (КПТС) или комплексы технических средств (КТС), переданные под наладку - серийные, укомплектованные, с загруженным системным и прикладным программным обеспечением, обеспечены технической документацией (паспорта, свидетельства и т.п.), срок их хранения на складе не превышает нормативного;

- пусконаладочные работы производятся организациями, имеющими лицензию на проведение данных видов работ, при выполнении работ на объектах, поднадзорных органам государственного надзора, дополнительно имеются лицензии и /или разрешения этих ведомств. Работники-исполнители работ имеют квалификацию, соответствующую технической сложности автоматизированных систем, прошли необходимое обучение, аттестацию или сертификацию, обеспечены необходимым оборудованием, измерительными приборами, контрольно-испытательными стендами, инструментальным программным обеспечением, программаторами, калибраторами, инструментами, средствами индивидуальной защиты и т.п.;

- пусконаладочные работы выполняются на основании утвержденной заказчиком рабочей документации, при необходимости - с учетом проекта производства работ (ППР), программы и графика;

- к началу производства работ пусконаладочной организации заказчиком передана рабочая проектная документация, включая части проекта АСУ ТП: математическое обеспечение (МО), информационное обеспечение (ИО), программное обеспечение (ПО), организационное обеспечение (ОО);

- к производству пусконаладочных работ приступают при наличии у заказчика документов об окончании монтажных работ, предусмотренных СНиП (актов, протоколов и др.). При возникновении вынужденных перерывов между монтажными и наладочными работами по причинам, не зависящим от подрядной организации, к пусконаладочным работам приступают после проверки сохранности ранее смонтированных технических средств и монтажа ранее демонтированных (в этом случае акт окончания монтажных работ составляется заново на дату начала пусконаладочных работ);

- переключения режимов работы технологического оборудования производятся заказчиком в соответствии с проектом, регламентом и в периоды, предусмотренные согласованными программами и графиками производства работ;

- обнаруженные дефекты монтажа программно-технических (ПТС) или технических средств (ТС), устраняются монтажной организацией.

(Измененная редакция. Изм. № 2)

1.6. Сметные нормы разработаны в соответствии с требованиями государственных стандартов, в частности, ГОСТ 34.603-92 «Информационная технология. Виды испытаний автоматизированных систем», стандартов «Государственной системы промышленных приборов и средств автоматизации», «Государственной системы обеспечения единства измерений», 3-й части СНиП «Организация, производство и приемка работ». Правил устройства электроустановок (ПУЭ). Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок (ПОТРМ-016-2001) РД 153-34.0-03.150-00, Правила безопасности систем газораспределения и газопотребления (ПБ-12-529-03), Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств (ПБ 09-540-03) и других правил и норм органов государственного надзора, технической документации предприятий-изготовителей ПТС или ТС, утвержденных в установленном порядке инструкций, технических и технологических регламентов, руководящих технических материалов и другой технической документации по монтажу, наладке и эксплуатации ПТС и ТС.

(Измененная редакция. Изм. № 2)

1.7. Сметными нормами учтены затраты труда на производство полного комплекса работ одного технологического цикла пусконаладочных работ по вводу в эксплуатацию АСУТП в соответствии с требованиями нормативной и технической документации, включая следующие этапы (стадии);

1.7.1. Подготовительные работы, проверка КПТС (КТС) автоматизированных систем:

изучение рабочей и технической документации, в т.ч. материалов предпроектной стадии (технические требования к системе и др.), выполнение других мероприятий инженерно-технической подготовки работ, обследование технологического объекта управления, внешний осмотр оборудования и выполненных монтажных работ по АСУ ТП, определение готовности смежных с АСУ ТП систем (электроснабжения и т.п.) и т.д.

проверка соответствия основных технических характеристик аппаратуры требованиям, установленным в паспортах и инструкциях предприятий-изготовителей (результаты проверки и регулировки фиксируются в акте или паспорте аппаратуры, неисправные ПТС или ТС передаются заказчику для ремонта и замены).

(Измененная редакция. Изм. № 2)

1.7.2. Автономная наладка автоматизированных систем после завершения их монтажа:

- проверка монтажа ПТС (ТС) на соответствие требованиям инструкций предприятий-изготовителей и рабочей документации;

- замена отдельных дефектных элементов на исправные, выдаваемые заказчиком;

- проверка правильности маркировки, подключения и фазировки электрических проводок:

- фазировка и контроль характеристик исполнительных механизмов (ИМ);

- настройка логических и временных взаимосвязей систем сигнализации, защиты, блокировки и управления, проверка правильности прохождения сигналов;

- проверка функционирования прикладного и системного программного обеспечения;

- предварительное определение характеристик объекта, расчет и настройка параметров аппаратуры автоматизированных систем, конфигурирование измерительных преобразователей и программно-логических устройств;

- подготовка к включению и включение в работу систем измерения, контроля и управления для обеспечения индивидуального испытания технологического оборудования и корректировка параметров настройки аппаратуры систем управления в процессе их работы;

- оформление производственной и технической документации.

(Измененная редакция. Изм. № 2)

1.7.3. Комплексная наладка автоматизированных систем:

- доведение параметров настройки ПТС (ТС), каналов связи и прикладного программного обеспечения до значений (состояния), при которых автоматизированные системы могут быть использованы в эксплуатации, при этом осуществляются в комплексе:

- определение соответствия порядка отработки устройств и элементов систем сигнализации, защиты и управления алгоритмам рабочей документации с выявлением причин отказа или «ложного» срабатывания их, установка необходимых значений срабатывания позиционных устройств;

- определение соответствия пропускной способности запорно-регулирующей арматуры требованиям технологического процесса, правильности отработки конечных и путевых выключателей, датчиков положения и состояния;

- определение расходных характеристик регулирующих органов (РО) и приведение их к требуемой норме с помощью имеющихся в конструкции элементов настройки;

- уточнение статических и динамических характеристик объекта, корректировка значений параметров настройки систем с учетом их взаимного влияния в процессе работы;

- подготовка к включению в работу систем для обеспечения комплексного опробования технологического оборудования;

- испытание и определение пригодности автоматизируемых систем для обеспечения эксплуатации технологического оборудования с производительностью, соответствующей нормам освоения проектных мощностей в начальный период;

- анализ работы автоматизированных систем;

- оформление производственной документации, акта приемки в эксплуатацию систем в соответствии с требованиями СНиП;

- внесение в один экземпляр принципиальных схем из комплекта рабочей документации изменений по результатам производства пусконаладочных работ, согласованных с заказчиком.

1.8. В нормах настоящего Сборника не учтены затраты на:

- пусконаладочные работы, нормы затрат труда на которые приведены в соответствующих разделах ГЭСНп-2001-01 «Электротехнические устройства»: по электрическим машинам (двигателям) электроприводов, коммутационным аппаратам, статическим преобразователям, устройствам питания, измерениям и испытаниям в электроустановках;

- испытание автоматизированных систем сверх 24 часов их работы в период комплексного опробования технологического оборудования;

- составление технического отчета и сметной документации (по желанию заказчика);

- сдачу средств измерения в госповерку;

- конфигурирование компонентов и экранных форм, корректировку и доработку проектного математического, информационного и программного обеспечения, определяемых на основании нормативов на проектные работы;

- ревизию ПТС (ТС), устранение их дефектов (ремонт) и дефектов монтажа, в том числе доведение изоляции электротехнических средств, кабельных линий связи и параметров смонтированных волоконно-оптических линий связи (ВОЛС) до норм;

- проверку соответствия монтажных схем принципиальным схемам и внесение изменений в монтажные схемы;

- составление принципиальных, монтажных, развернутых схем и чертежей;

- частичный или полный перемонтаж шкафов, панелей, пультов;

- согласование выполненных работ с надзорными органами;

- проведение физико-технических и химических анализов, поставку образцовых смесей и т.п.,

- составление программы комплексного опробования технологического оборудования;

- обучение эксплуатационного персонала;

- разработку эксплуатационной документации;

- техническое (сервисное) обслуживание и периодические проверки КПТС (КТС) в период эксплуатации.

(Измененная редакция, Изм. № 1).

1.9. Сметные нормы настоящего Сборника разработаны для автоматизированных систем (в дальнейшем изложении - системы) в зависимости от категории их технической сложности, характеризующейся структурой и составом КПТС (КТС), с учетом коэффициента сложности.

Категории технической сложности систем, их характеристики и коэффициенты сложности представлены в табл. 1.

Таблица 1

Примечания 1 Системы II и III категории технической сложности могут иметь один или несколько признаков, приведенных в качестве характеристики системы.

2. В том случае, если сложная система содержит в своем составе системы (подсистемы), по структуре и составу КПТС или КТС относимые к разным категориям технической сложности, коэффициент сложности такой системы рассчитывается согласно п. 2.2

1.10. Сметные нормы разработаны для систем I, II и III категории технической сложности в зависимости от количества каналов связи формирования входных и выходных сигналов.

Под каналом связи формирования входных и выходных сигналов (в дальнейшем изложении - канал) следует понимать совокупность технических средств и линий связи, обеспечивающих преобразование, обработку и передачу информации для использования в системе.

В Сборнике учитывается количество:

- каналов информационных (в т.ч. каналов измерения, контроля, известительных, адресных, состояния и т.п.);

- каналов управления.

В составе каналов информационных и каналов управления, в свою очередь, учитывается количество каналов:

- дискретных - контактные и бесконтактные на переменном и постоянном токе, импульсные от дискретных (сигнализирующих) измерительных преобразователей, для контроля состояния различных двухпозиционных устройств, а также для передачи сигналов типа «включить-выключить» и т.п.;

- аналоговых, к которым относятся (для целей настоящего Сборника) все остальные - токовые, напряжения, частоты взаимной индуктивности, естественные или унифицированные сигналы измерительных преобразователей (датчиков), которые изменяются непрерывно, кодированные (импульсные или цифровые) сигналы для обмена информацией между различными цифровыми устройствами обработки информации и т.п.

В дальнейшем изложении используются условные обозначения количества каналов, приведенные в табл. 2.

Таблица 2

2. Порядок применения сметных норм

2.1. В таблице сметных норм Сборника приведены базовые нормы () затрат труда на пусконаладочные работы для систем I, II и III категории технической сложности (,,), в зависимости от общего количества каналов информационных и управления аналоговых и дискретных () в данной системе.

Базовые нормы для системы II и III категории технологической сложности (табл. ГЭСНп 02-01-002 и 02-01-003) рассчитаны на основе базовых норм для системы I категории технической сложности (табл. ГЭСНп 02-01-001) с применением к ним коэффициентов сложности, приведенных в табл. 1:



2.2. Базовая норма для сложной системы, имеющей в своем составе подсистемы с разной категорией технической сложности, определяется применением к соответствующей базовой норме для системы I категории технической сложности коэффициента сложности (С), рассчитываемого по формуле:

,                   (1)

где: , ,  - общее количество аналоговых и дискретных каналов информационных и управления относимых к подсистемам соответственно, I, II, III категории технической сложности;

;                                              (1.1)

В этом случае базовая норма для сложной системы рассчитывается по формуле:

,                                                           (2)

или

при 1 < С < 1,313 Н^сл_б =Н^I_б×С                                                       (2.1.)

при 1,313 < С < 1,566      Н^сл_б = Н^II_б×С : 1,313                                  (2.2.)

(Измененная редакция. Изм. № 2)

2.3. При составлении сметных расчетов (смет) на пусконаладочные работы для учета характеристики конкретной системы к базовой норме трудоемкости () следует применять следующие коэффициенты:

2.3.1. Коэффициент (), учитывающий два фактора: «метрологическую сложность» и «развитость информационных функций» системы

Коэффициент  рассчитывается по формуле:

,                                            (3)

где  - коэффициент «метрологической сложности», определяемый по табл. 3;

 - коэффициент «развитости информационных функций», определяемый по табл.4.

(Измененная редакция, Изм. № 1)

Таблица 3

Примечание: Если в системе имеются измерительные преобразователи (датчики) и измерительные приборы, относимые к разным классам точности, коэффициент  рассчитывается по формуле:

,                               (4)

где

;                                                   (4.1)

Таблица 4

(Измененная редакция. Изм. № 2)

Примечание: Если система имеет разные характеристики «развитости информационных функций», коэффициент И рассчитывается по формуле:

,                              (5)

где:

;                                                   (5.1)

2.3.2. Коэффициент , учитывающий «развитость управляющих функций», рассчитываемый по формуле:

,                                          (6)

где: У - коэффициент «развитости управляющих функций», определяется по табл.5

(Измененная редакция, Изм. № 1).

Таблица 5

(Измененная редакция, Изм. № 1).

Примечание: Если система имеет разные характеристики «развитости управляющих функций», коэффициент У рассчитывается по формуле:

,                                (7)

где:

;                                                (7.1)

2.4. Сметная норма затрат труда (Н) для конкретной системы рассчитывается применением к базовой норме, установленной в соответствии с п. 2.2., коэффициентов ,, которые между собой перемножаются:

;                                                     (8)

2.5. При выполнении пусконаладочных работ в более сложных производственных условиях, по сравнению с предусмотренными в сборнике вследствие чего снижается производительность труда, к сметным нормам затрат труда следует применять коэффициенты табл. 1 Указаний по применению государственных элементных норм на пусконаладочные работы (МДС 81-27.2001).

(Измененная редакция, Изм. № 1).

2.6. При выполнении повторных пусконаладочных работ (до сдачи объекта в эксплуатацию) к сметным нормам затрат труда необходимо применять коэффициент 0,537. Под повторным выполнением пусконаладочных работ следует понимать работы, вызванные необходимостью изменения технологического процесса, режима работы технологического оборудования, в связи с частичным изменением проекта или вынужденной заменой оборудования. Необходимость в повторном выполнении работ должна подтверждаться обоснованным заданием (письмом) заказчика.

2.7. В том случае, если АСУ ТП создана в составе автоматизированного технологического комплекса (АТК), включенного в план опытного или экспериментального строительства, либо в перечень уникальных или особо важных (важнейших) объектов (строек), либо АСУ ТП включает экспериментальные или опытные программно-технические (технические) средства, к сметным нормам затрат труда применяется коэффициент 1,2.

2.8. В том случае, если пусконаладочные работы производятся при техническом руководстве персонала предприятия-изготовителя или фирмы-поставщика оборудования, к сметным нормам затрат труда следует применять коэффициент 0,8.

2.9. Указанные в пп. 2.5 - 2.8 коэффициенты применяются к сметным нормам затрат тех этапов работ (соответствующего количества каналов информационных и управления), на которые действуют вышеперечисленные условия. При использовании нескольких коэффициентов их следует перемножать.

2.10. Понижающий коэффициент для однотипных автоматизированных технологических комплексов (АТК) в соответствии с п. 2.5. МДС 81-40.2006 учтен нормами настоящего Сборника при условии особого порядка расчета, при котором сметная норма затрат определяется первоначально в целом для нескольких однотипных АТК в соответствии с проектом и, при необходимости, выделяется сметная норма трудозатрат для одного однотипного АТК. Не допускается, при определении сметных норм затрат труда, искусственное, вопреки проекту, разделение автоматизированной системы на отдельные системы измерения, контуры управления (регулирования), подсистемы.

Например. Для централизованной системы оперативного диспетчерского управления вентиляцией и кондиционированием воздуха, включающей несколько подсистем приточно-вытяжной вентиляции, сметная норма затрат труда определяется в целом для централизованной системы управления; при необходимости, затраты труда для отдельных подсистем определяются в рамках общей нормы трудозатрат в целом по системе с учетом количества каналов, относимых к подсистемам.

(Измененная редакция, Изм. № 1, Изм. № 2).

2.11. При составлении смет сумма средств на оплату труда пусконаладочного персонала рассчитывается на основании сметных норм затрат труда с учетом квалификационного состава звена (бригады) исполнителей пусконаладочных работ (в процентах участия в общих трудозатратах), приведенного в табл. 6.

Таблица 6

Примечание: Для сложной системы, состоящей из подсистем разной категории технической сложности, базовая сумма средств на оплату труда (ЗП) рассчитывается следующим образом:

при 1 < С < 1313

ЗП^СЛ_Б = ЗП^I_Б × С × (0,14 × С + 0,86), ………………………………………………………..(9)

где: С - коэффициент технической сложности системы по формуле (1);

ЗП^I_Б - базовая оплата труда для системы I категории технической сложности (С=1) по табл. 6.

при 1,313 < С < 1,566

ЗП^СЛ_Б = ЗП^II_Б × С : 1,313 (0,34 × С + 0,56), ……………………………………………….(10)

где: ЗП^II_Б - базовая оплата труда для системы II категории технической сложности (С=1,313) по табл. 6.

(Измененная редакция. Изм. № 2)

2.12. При необходимости промежуточных расчетов за выполненные пусконаладочные работы рекомендуется использовать примерную структуру трудоемкости пусконаладочных работ по их основным этапам (если договором подряда не предусмотрены иные условия взаиморасчетов сторон), приведенную в табл. 7.

Таблица 7

(Измененная редакция. Изм. № 2)

Примечания: 1. Содержание этапов выполнения работ соответствует п. 1.7. настоящей технической части.

2. В том случае, если заказчик привлекает для выполнения пусконаладочных работ по программно-техническим средствам одну организацию (например, разработчика проекта или производителя оборудования, имеющих соответствующие лицензии на выполнение пусконаладочных работ), а по техническим средствам - другую пусконаладочную организацию, распределение объемов выполняемых ими работ (в рамках общей нормы трудозатрат по системе), в том числе по этапам табл. 7, производится, по согласованию с заказчиком, с учетом общего количества каналов, относимых к ПТС и ТС.

3. Порядок подготовки исходных данных для составления смет.

3.1. Подготовка исходных данных для составления смет осуществляется на основании проектной и технической документации по конкретной системе.

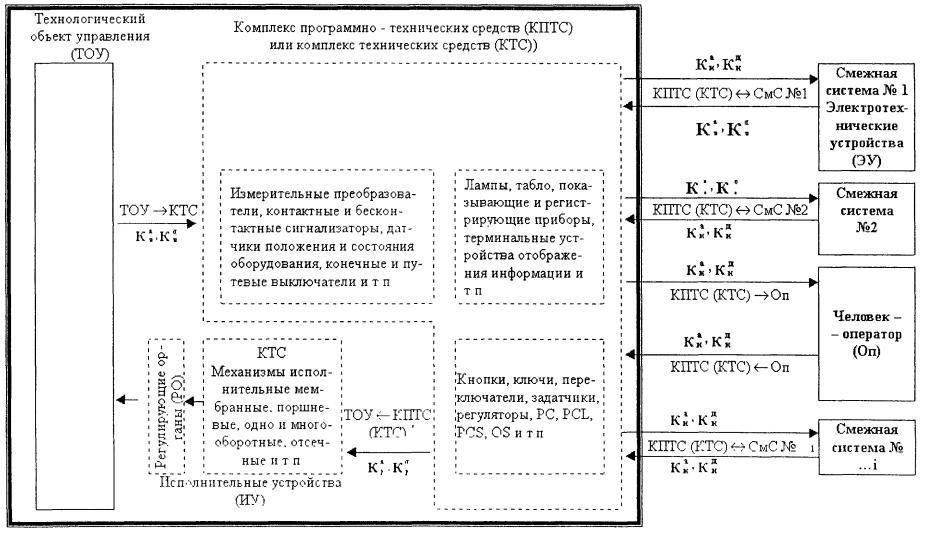

При подготовке исходных данных рекомендуется использовать «Схему автоматизированного технологического комплекса (АТК)», приведенную в приложении 1.

Подготовка исходных данных ведется в следующей последовательности:

3.1.1. В составе АТК по схеме выделяются следующие группы каналов согласно табл. 8

Таблица 8

(Измененная редакция, Изм. № 1, Изм. № 2).

Примечания: 1. Переключатели напряжения, плавкие предохранители, встроенные в приборы и т.п., в качестве каналов не учитываются.

2. Индикаторы (лампа, светодиод) состояния или положения, встроенные в первичные измерительные преобразователи (датчики), контактные или бесконтактные сигнализаторы, кнопки, ключи управления, переключатели и т.п. в качестве каналов не учитываются.

3. Индикаторы (лампа, светодиод) наличия напряжения, встроенные в приборы, в качестве каналов не учитываются.

4. Если параметр отображается одной формой представления информации на локальном и централизованном уровнях, то такое отображение информации учитывается как два канала.

3.1.2. По каждой группе каналов табл. 8 подсчитывается количество каналов информационных (аналоговых и дискретных) и каналов управления (аналоговых и дискретных), а также общее количество каналов информационных и управления ().

3.1.3. На основании табл. 1 устанавливается категория технической сложности системы и, в зависимости от  по соответствующей таблице ГЭСНп определяется базовая норма затрат труда () при необходимости, рассчитывается базовая норма для сложной системы () - с использованием формул (1) и (2).

3.1.4. Для привязки базовой нормы к конкретной системе рассчитываются поправочные коэффициенты  и  в соответствии с пп. 2.3.1 и 2.3.2, затем рассчитывается сметная норма по формуле (8).

ОТДЕЛ 01. АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ

Таблица ГЭСНп 02-01-001 Автоматизированные системы управления I категории технической сложности

Измеритель: система (нормы 1, 3, 5, 7, 9, 11, 13, 15, 17, 19); канал (нормы 2, 4, 6, 8, 10, 12, 14, 16, 18, 20)

Система с количеством каналов ():

02-01-001-01 2

02-01-001-02 за каждый канал св. 2 до 9 добавлять к норме 1

02-01-001-03 10

02-01-001-04 за каждый канал св. 10 до 19 добавлять к норме 3

02-01-001-05 20

02-01-001-06 за каждый канал св. 20 до 39 добавлять к норме 5

02-01-001-07 40

02-01-001-08 за каждый канал св. 40 до 79 добавлять к норме 7

02-01-001-09 80

02-01-001-10 за каждый канал св. 80 до 159 добавлять к норме 9

02-01-001-11 160

02-01-001-12 за каждый канал св. 160 до 319 добавлять к норме 11

02-01-001-13 320

02-01-001-14 за каждый канал св. 320 до 639 добавлять к норме 13

02-01-001-15 640

02-01-001-16 за каждый канал св. 640 до 1279 добавлять к норме 15

02-01-001-17 1280

02-01-001-18 за каждый канал св. 1280 до 2559 добавлять к норме 17

02-01-001-19 2560

02-01-001-20 за каждый канал св. 2560 добавлять к норме 19









Таблица ГЭСНп 02-01-002 Автоматизированные системы управления II категории технической сложности

Измеритель: система (нормы 1, 3, 5, 7, 9, 11, 13, 15, 17, 19); канал (нормы 2, 4, 6, 8, 10, 12, 14, 16, 18, 20)

Система с количеством каналов ():

02-01-002-01 2

02-01-002-02 за каждый канал св. 2 до 9 добавлять к норме 1

02-01-002-03 10

02-01-002-04 за каждый канал св. 10 до 19 добавлять к норме 3

02-01-002-05 20

02-01-002-06 за каждый канал св. 20 до 39 добавлять к норме 5

02-01-002-07 40

02-01-002-08 за каждый канал св. 40 до 79 добавлять к норме 7

02-01-002-09 80

02-01-002-10 за каждый канал св. 80 до 159 добавлять к норме 9

02-01-002-11 160

02-01-002-12 за каждый канал св. 160 до 319 добавлять к норме 11

02-01-002-13 320

02-01-002-14 за каждый канал св. 320 до 639 добавлять к норме 13

02-01-002-15 640

02-01-002-16 за каждый канал св. 640 до 1279 добавлять к норме 15

02-01-002-17 1280

02-01-002-18 за каждый канал св. 1280 до 2559 добавлять к норме 17

02-01-002-19 2560

02-01-002-20 за каждый канал св. 2560 добавлять к норме 19









Таблица ГЭСНп 02-01-003 Автоматизированные системы управления III категории технической сложности

Измеритель: система (нормы 1, 3, 5, 7, 9, 11, 13, 15, 17, 19); канал (нормы 2, 4, 6, 8, 10, 12, 14, 16, 18, 20)

Система с количеством каналов ():

02-01-003-01 2

02-01-003-02 за каждый канал св. 2 до 9 добавлять к норме 1

02-01-003-03 10

02-01-003-04 за каждый канал св. 10 до 19 добавлять к норме 3

02-01-003-05 20

02-01-003-06 за каждый канал св. 20 до 39 добавлять к норме 5

02-01-003-07 40

02-01-003-08 за каждый канал св. 40 до 79 добавлять к норме 7

02-01-003-09 80

02-01-003-10 за каждый канал св. 80 до 159 добавлять к норме 9

02-01-003-11 160

02-01-003-12 за каждый канал св. 160 до 319 добавлять к норме 11

02-01-003-13 320

02-01-003-14 за каждый канал св. 320 до 639 добавлять к норме 13

02-01-003-15 640

02-01-003-16 за каждый канал св. 640 до 1279 добавлять к норме 15

02-01-003-17 1280

02-01-003-18 за каждый канал св. 1280 до 2559 добавлять к норме 17

02-01-003-19 2560

02-01-003-20 за каждый канал св. 2560 добавлять к норме 19









Приложение 1

Схема автоматизированного технологического комплекса (АТК)

Приложение 2

Термины и их определения, использованные в Сборнике
