ФЕДЕРАЛЬНОЕ ДОРОЖНОЕ АГЕНТСТВО МИНИСТЕРСТВА ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ РОСАВТОДОР Обзорная информация о передовых отечественных и зарубежных технологиях и дорожно-строительных материалах Москва Содержание ВведениеВ разработанном специалистами МАДИ (ГТУ) сборнике представлен анализ передовых технологий, новых материалов, параметры технологии их приготовления. Представленная в данном сборнике оценка эффективности новых технологий, машин и механизмов, позволит добиться повышения качества и долговечности материалов, изделий и сооружений в целом. В данном материале сформирован большой объем объективной технической информации, анализ которой дает возможность принимать управленческие решения, направленные на повышение качества строительства. 1. Устройство цементобетонных покрытий1.1 Устройство покрытий методом смешения на месте1.1.1 ВведениеВ настоящее время на одном из

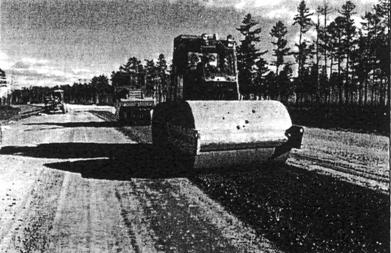

крупнейших объектов строительства в России - автомобильной дороге

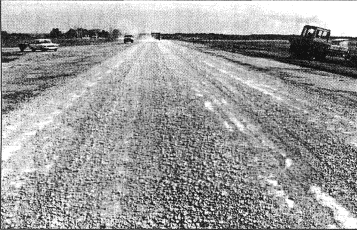

Чита-Хабаровск более интенсивное пылеобразование при движении транспорта в сухую погоду; выброс частиц щебня из-под колес транспортных средств, что с одной стороны приводит к постепенному снижению толщины покрытия, а с другой создает угрозу повреждения лобовых стекол автомобиля. Таким образом, необходимое повышение капитальности дорожной одежды диктуется не только повышением интенсивности движения на автомобильной дороге, но и эксплуатационными недостатками щебеночного покрытия. Существующее щебеночное покрытие обрабатывается органическим или комплексным (органическое совместно с минеральным) вяжущим методом смешения на месте. Полученный слой будет являться верхним слоем основания дорожной одежды. По данному слою обязательно должен быть устроен слой износа. В качестве слоя износа, в зависимости от интенсивности движения и физико-механических свойств верхнего слоя основания, могут рассматриваться различные варианты: от двойной поверхностной обработки до традиционного асфальтобетона. С целью отработки составов смесей с технологий устройства верхнего слоя основания (по которому в настоящее время осуществляется движение транспорта) методом смешения на месте было принято решение о строительстве опытных участков. В качестве базовой машины был использован ресайклер немецкой фирмы WIRTGEN - WR 2500. 1.1.2 Опыт применения данной технологииОколо 12-13 лет назад появилась привлекательная и перспективная технология холодного ресайклинга дорожных одежд на месте или прямо на дороге (cold deep in-place recycling). Она получила мировое признание за свой возврат к главным идеям терморегенерации, но на более высоком качественном уровне конечного результата, и в первую очередь относительно долговечности или сроков службы восстанавливаемых по этой технологии дорожных одежд с асфальтобетонными покрытиями. Невзирая на свою относительную молодость, география и объемы практического использования холодного ресайклинга стали постепенно расширяться, особенно после появления и насыщения рынка специальными машинами фирм Wirtgen (Германия), Caterpillar (США), Bomag (Германия) и других. Есть основания полагать, что пик популярности и производственных успехов, в том числе в России, у холодного ресайклинга еще впереди. Долгое время в СССР, а затем в
России наиболее распространенным способом восстановления и повышения
прочностных и эксплуатационных показателей дефектных и изношенных дорожных
одежд было устройство дополнительного слоя усиления (4- Технология горячей регенерации продолжительное время также была на вооружении некоторых крупных российских подрядчиков, прежде всего в больших городах и на магистральных дорогах. Из-за дороговизны комплекта машин для технологии, к примеру, "remix" - дорожные организации с малым объемом работ и малыми мощностями были лишены возможности приобретать этот комплект и загружать его надлежащим объемом работ. Поэтому необходимый ремонт и реконструкция покрытий производились в основном по первому способу. Правда, с появлением и более широкой доступностью средних и крупных менее дорогих, чем ремиксеры, холодных фрез, фактически все подрядчики, в том числе выполняющие ямочный ремонт, перешли на повсеместно и широко теперь применяемый в России метод замещения изношенного асфальтобетона, удаляемого этими холодными фрезами, на новый из свежей смеси. Такой затратный способ преобладает сейчас на капитальном ремонте покрытий большинства федеральных и территориальных дорог. Технология холодного ресайклинга находит применение в ряде регионов Российской Федерации, но в целом ее внедрение идет медленными темпами. Это обусловлено рядом причин, в том числе малым количеством имеющихся в наличии комплектов этих машин для реализации данной технологии. Имеющиеся единичные экземпляры холодных ресайклеров в Архангельской, Самарской, Свердловской, Кемеровской областях, Подмосковье и Западной Сибири не могут пока влиять на общую ситуацию. Данная технология применялась на одном из крупнейших объектов строительства в нашей стране - автомобильной дороге Чита-Хабаровск. Также использование ресайклера в качестве ведущей машины при выполнении смешения на дороге, происходило на дорогах в Оренбургской области. 1.1.3 Технология производства работРаботы по холодному ресайклированию проводятся по ранее устроенному слою из щебеночно-песчаной смеси, которая должна соответствовать требованиям ГОСТ 25607-94. Подготовительные работы Данные работы включают в себя: - Проверка соответствия устроенного ранее слоя требованиям ГОСТ 25607-94 и СНиП 3.06.03-85; - Расчет длины сменной захватки и производство геодезическо-разбивочных работ непосредственно на участке; - Размещение группы машин для ресайклинга в соответствии с технологической картой; - Подключение всех необходимых трубопроводов к ресайклеру WR 2500. Распределение портландцемента ПЦ 400 d 20 (при применении комплексного вяжущего) Перед началом работы ресайклера WR 2500 необходимо произвести распределение Фото 1. Распределение портландцемента Данная технологическая операция осуществляется: Распределение мешков портландцемента ПЦ 400 d 20 с автомобиля с рассчитанным расстоянием между мешками, исходя из утвержденного состава смеси; Высыпание портландцемента ПЦ 400 d 20 из мешков и удаление мешков с дорожного покрытия; Равномерное распределение портландцемента ПЦ 400 d 20 по поверхности автогрейдером и доработка вручную на всю расчетную ширину слоя. Расчет количества необходимого для производства работ портландцемента ПЦ 400 d 20 производится исходя из утвержденного состава смеси. При укреплении существующего слоя только органическими вяжущими данная операция не производится. При наличии в составе автопоезда прицепной установки WM 1000 для производства и добавления в материал уложенного слоя цементной суспензией, добавление неорганического вяжущего осуществляется автоматически и технологическая операция ручного распределения цемента исключается. Устройство ресайклированного слоя. Устройство ресайклированного слоя

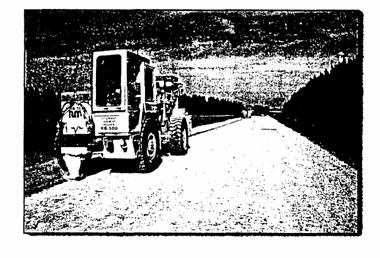

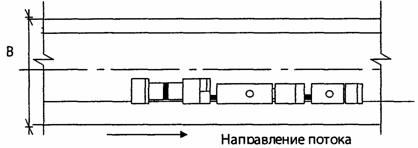

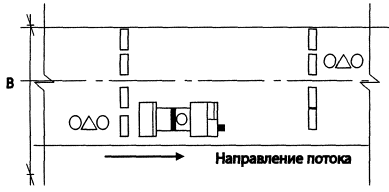

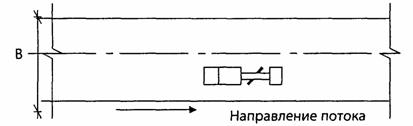

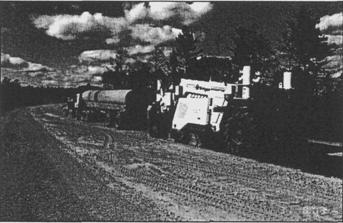

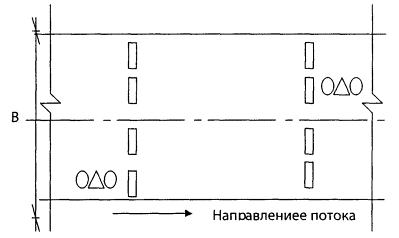

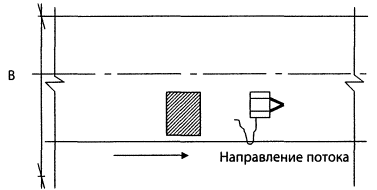

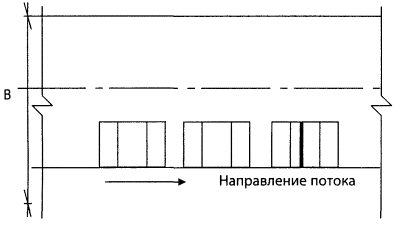

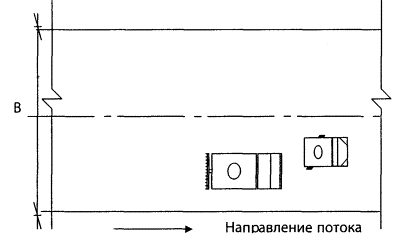

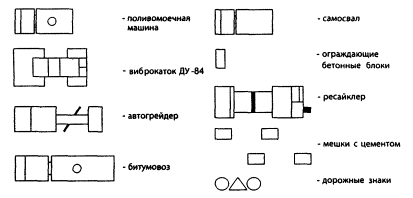

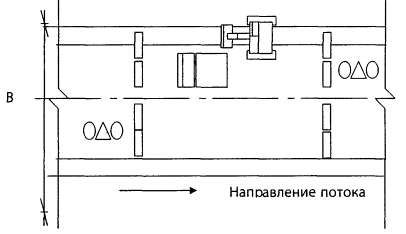

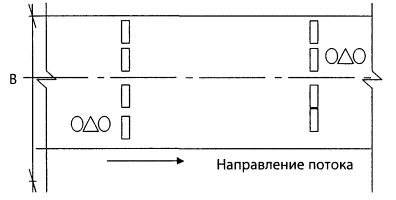

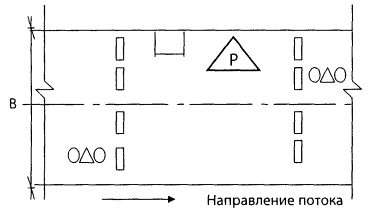

осуществляется на ширину Ресайклер WR 2500 в процессе фрезерования за один проход смешивает распределенный по существующему слою портландцемент с измельченным материалом и (или) органическим вяжущим и водой (Фото 2). Фото 2. Автопоезд, состоящий из ресайклера, битумовоза и поливомоечной машины По прохождению расчетной длины полосы происходит расцепление машин из автопоезда, которые своим ходом возвращаются в начало захватки. Для выполнения работ на завершающей крайней полосе ресайклер WR 2500 смещается в начало захватки по обочине. Профилирование автогрейдором Для устранения таких дефектов как, следы от прохода ресайклера (автопоезда) и некачественное сопряжение смежных полос после прохода ресайклера возможно применение автогрейдера для профилировки устроенного слоя. Уплотнение слоя Уплотнение устроенного слоя производится виброкатком массой 12 тонн (Фото 3). При отсутствии профилировки автогрейдером необходимо уделить особое внимание уплотнению сопряжению смежных полос. Фото 3. Уплотнение ресайклированного слоя 1.1.4 Требования к материалам и контроль качества.Требования к грунту, укрепленному комплексным вяжущим приведены в таблице 1.
Контроль качества работ Контроль качества работ по укреплению слоя смешением на месте состоит из: - Входного контроля; - Операционного контроля; - Приемочного контроля. Входной контроль распространяется на все материалы, используемые при производстве работ по холодному ресайклированию. На все поступающие материалы должны быть представлены паспорта качества и соответствующие сертификаты. Результаты контроля фиксируются в лабораторном журнале. Операционный контроль В ходе производства работ по смешению на месте необходимо контролировать: - влажность минеральных материалов; - температуру органического вяжущего; - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 30491-97 или иного, указанного в Проекте документа. (Формовку образцов необходимо осуществлять в день укладки при температуре смеси, соответствующей температуре слоя после прохода ресайклера. Образцы отформовываются ежедневно, но не реже чем на каждые устроенные 1000 погонных метров); - качество сопряжения смежных полос. Приемочный контроль При проведении приемки выполненных работ необходимо контролировать: - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 30491-97 или иного, указанного в Проекте документа; - исполнительную производственно-техническую документацию; 1.1.5 Технологическая карта устройства покрытий методом смешения на местеОперация 1. Ограждение участка производства работ (схема ограждения должна быть согласована и утверждена органами ГИБДД) Операция 2. Распределение портландцемента (При использовании прицепной установки WM 1000, технологическая операция ручного распределения цемента исключается) Операция 3. Устройство ресайклированного слоя Операция 4. Профилирование автогрейдором Операция 5. Уплотнение слоя Условные обозначения: В - ширина проезжей части (с учетом обочин) 1.1.6 ЗаключениеИспользование технологии смешения на месте с использованием ресайклера позволяет повысить транспортно-эксплуатационные характеристики нежестких покрытий, снизить аварийность на данных участках и в кратчайшие сроки повысить капитальность существующей дорожной одежды и сохранить ее до устройства вышележащих слоев из асфальтобетона. Необходимо отметить и такое преимущество данной технологии, как использование местных материалов уже уложенных в покрытие. Высокая производительность и использование ранее уложенных материалов позволяет широко использовать данную технологию. 2. Ремонт цементобетонных покрытий2.1 Ремонт цементобетонных покрытий с применением технологии виброрезонансного разрушения2.1.1 ВведениеДорожные одежды являются конструкциями, технико-эксплуатационные характеристики которых сводятся к следующим трем: - сопротивление транспортным нагрузкам, распределяя их и сокращая напряжения до показателей, совместимых с прочностными характеристиками грунта основания; - обеспечение безопасного и комфортного движения транспорта; - сопротивление атмосферным воздействиям для поддержания во времени показателей эксплуатационной надежности, выражающейся в несущей способности и целостности конструкции с начала эксплуатации. Все эти функции должны поддерживаться выше минимального уровня в течение промежутка времени, установленного как "межремонтный срок службы" дорожной одежды, несмотря на ухудшающее (разрушающее) состояние под влиянием транспортных нагрузок и климатических воздействий. Требуется определение критериев границ "межремонтного срока службы" дорожной одежды для объективного вмешательства с целью поддержания (восстановления) утрачиваемых проектных свойств конструктивных слоев дорожной одежды. Принципиальным отличием работы жестких дорожных одежд от нежестких в том, что зона влияния временной (транспортной) нагрузки при цементобетонных покрытиях шире, а разрушающее воздействие на подстилающие слои более интенсивное. К характерным разрушениям цементобетонных покрытий относятся: трещинообразование; разрушение швов; дефекты покрытия (сетка трещин; отслаивание; оголение заполнителя, точечное выкрашивание); другие разрушения (движение плит в зоне поперечного шва, продавливание на участке ограниченном двумя поперечными трещинами, фильтрация с выбросом материала подстилающего слоя через швы или трещин; образование выбоин). Существует, как в отечественной практике, так и в мировой несколько основных категорий возможных мероприятий, направленных на реабилитацию эксплуатируемых цементобетонных покрытий: - восстановление цементобетонного покрытия: - устройство слоев усиления поверх эксплуатируемого цементобетонного покрытия с применением горячей асфальтобетонной смеси или с применением бетонной смеси; - реконструкция. Как правило, данный перечень используется в приоритетном порядке в зависимости от текущего состояния эксплуатируемого цементобетонного покрытия. Однако, следует иметь ввиду, что некоторые стратегии действий с цементобетонным покрытием существенно зависят от текущего состояния покрытия и анализа затрат, рассчитанных на весь перспективный срок эксплуатации ремонтируемого покрытия. Так, например, при отсутствии необходимых средств для капитального ремонта покрытия со значительными дефектами в виде трещин может быть принято решение не выполнять на данный момент никаких ремонтных работ с тем, чтобы в перспективе произвести реконструкцию с разрушением бетонной плиты и перекрытием ее асфальтобетоном. И, наоборот - при определенных условиях оптимальной альтернативой восстановления может быть технология устройства слоев усиления поверх цементобетонного покрытия для предотвращения начавшегося разрушения асфальтобетонного слоя усиления с последующей нарезкой швов. Бесспорно, что существует много других факторов, от которых в конечном итоге зависит выбор технологии восстановления цементобетонного покрытия, однако определяющими являются конструкция покрытия и его текущее состояние. Виброразрушение - это система восстановления, а не просто процесс дробления бетона. Она включает в себя три основных элемента: - эффективную систему краевого дренажа; - бетонное покрытие, разрушенное низкоамплитудным высокочастотным резонансным вибромолотом; - надлежащее качество асфальтобетонного покрытия. В дорожной отрасли должны быть нормативно определены следующие категории состояния цементобетонного покрытия, определяющие выбор той или иной стратегии восстановления утраченных проектных свойств: - показатель текущего технико-эксплуатационного состояния; - показатель состояния покрытия; - остаточный срок службы покрытия. В той или иной мере изложенное выше учитывается в пашей практике при ремонтных мероприятиях на автомобильных дорогах с цементобетонными покрытиями. 2.1.2 Опыт применения данной технологииВ Белоруссии на магистрали М1/Е30
Брест (Козловичи) - Минск - гр. России применялись разные стратегии по
восстановлению цементобетонного покрытия: поверхностные обработки, ремонты швов,
слои усиления из асфальтобетона без и с нарезкой швов. Для предотвращения
отраженных трещин применены разнообразные конструктивные решения. Вместе с тем
требуемый результат не достигнут. Этот вывод можно сделать на основании
проводимых ежегодно ремонтных мероприятий взятых в качестве примера на участке
км 329+430 - км 403+520 протяженностью Развитие отраженных трещин, ямочность и ремонт швов, образованных в асфальтобетонном слое усиления и, как следствие, снижение технико-эксплуатационного состояния покрытия можно отнести к существенным недостаткам применяемых ранее и в настоящее время технических и технологических действий по восстановлению цементобетонных покрытий. Пятнадцатилетний опыт Западной Европы и США технологии ремонта/реконструкции цементобетонных покрытий, предусматривающий предварительное разрушение плит до укладки асфальтобетонного слоя усиления, является наиболее экономичным и успешным методом борьбы с отраженными трещинами. Базовый принцип такого подхода заключается в том, чтобы значительно уменьшить эффективную длину цементобетонных плит путем дробления на мелкие фрагменты и как следствие заметное снижение растягивающих и сдвиговых напряжений в фибре слоя усиления, а при виброрезонансной технологии вообще исключение таких усилий. Виброрезонансная технология
заключается в предотвращении отраженных трещин в слоях усиления за счет полной
деструктуризации бетонных плит. При этом плита разрушается на фрагменты,
аналогичные по своему размеру, гранулометрическому составу традиционного
щебеночного основания. Максимальный размер фрагментов не превышает Для уплотнения после виброрезонансной деструктуризации требуется только несколько проходов 10-тонного виброкатка. В США повсеместно отдается
предпочтение виброрезонансной технологии. С этим можно согласиться по следующим
причинам: гарантия предсказуемости результата разрушения бетонных плит, высокая
производительность применяемых механизмов - Распространение виброразрушения началось в 1986 году. Инженер-технолог Транспортного управления штата Нью-Йорк Джон Бризелл увидел резонансный бетонолом РВ-4 в работе в штате Нью-Джерси. У него возникла мысль, что такой процесс разрушения может решить проблему отраженного трещинообразования на автострадах штата Нью-Йорк. Он порекомендовал испытать низкоамплитудный высокочастотный резонансный бетонолом, назвав сам процесс "виброразрушением". Проблемы, присущие раскалыванию и осадке и другим методам разрушения и утилизации, теперь перешли в разряд чисто теоретических. С 1986 года более чем в тридцати штатах США осуществлено "виброразрушение" более тридцати восьми миллионов кв. м бетона, или приблизительно десяти тысяч километров проезжей части, и ежегодно этот метод внедряют у себя все новые штаты. В 2000 году "виброразрушению" подверглось приблизительно четыре миллиона двести тысяч кв. м бетонных автострад. Этот процесс также позволил восстановить многие километры проезжей части в условиях чрезвычайно напряженного городского движения, предоставив населению возможность самым эффективным образом использовать дороги во время строительства. В нашей стране данная технологи использовалась на объекте капитального ремонта покрытия автодороги М-6 "Каспий" км 357+500 - км 378+500 в Тамбовской области и на участке автомобильной дороги М-5 "Урал" км 101 - 112. 2.1.3 Технология производства работТехнология виброразрушения бетонных дорог включает: устройство дренажной системы; дробление бетонных плит бетоноломом; укатку разрушенного бетона низкоамплитудным высокочастотным гладковальцевым виброкатком; укладку выравнивающего и верхнего слоя асфальтобетонного покрытия традиционным способом. Обнаруженные в процессе виброразрушения и укатки участки со слабым основанием должны быть отремонтированы с обеспечением требуемого модуля упругости. Подготовительные работы Организация движения, установка дорожных знаков и ограждений в зоне ремонтных работ должна выполняться в соответствии с требованиями нормативных документов и согласованной в органах ГИБДД схемой перекрытия движения с организацией объезда с выставлением направляющих знаков. Перед началом работ по виброразрушению цементобетона с его поверхности должны быть удалены устроенные слои асфальтобетона. Удаление слоев асфальтобетона производится фрезерованием до их толщины, не превышающей 3-5мм, чтобы избежать гашения энергии вибрационного воздействия. За одну-две недели до начала работ по виброразрушению цементобетонного покрытия должны быть созданы условия по отводу воды из нижележащих слоев. С этой целью производится полная разборка существующей обочины со снятием слоев покрытия и основания и устройство основания новой обочины вровень с краем покрытия из цементобетона. Устройство обочины до начала работ по виброразрушению позволит предотвратить оползание края покрытия при первом проходе бетонолома у обочины. До начала работ по виброразрушению должны быть прорезаны на полную глубину пазы (ширина пазов 3-5 см) в цементобетоне в тех местах, где стыкуются участки покрытия подвергаемые и не подвергаемые деструктуризации. Участки цементобетонного покрытия с выбоинами, отремонтированные асфальтобетоном, должны быть освобождены от асфальтобетона на всю его толщину. Толщина остаточного слоя асфальтобетона на поверхности цементобетона не должна превышать 3-5 мм. Отработка технологии виброразрушения и настройка оборудования Отработка технологии виброразрушения и настройка оборудования (бетонолома) производится на полосе покрытия шириной 3,5 м и длиной 120 - 150 м. Для оценки эффективности дробления цементобетона, на глубину, равную толщине бетонной плиты, должен быть осуществлен отбор пробы. Оцениваемые параметры: - Размеры дробленых фрагментов
цементобетона, зерновой состав получившегося после виброразрушения слоя
материала. При этом размеры отдельных фрагментов могут варьироваться от размера
песка до фрагментов со средним размером не более 150 мм, однако большая часть
фрагментов разрушенного бетона должна иметь размер 25-100 мм. Максимальный
размер фрагментов в любом измерении не должен превышать - Плита должна быть разрушена на всю толщину при этом разрушения в нижней части цементобетонной плиты толщиной 10-15 см происходят в плоскостях сдвига, расположенных под углом 30-50 градусов к вертикали. В случае несоответствия полученных результатов задаваемым критериям деструктуризации назначается второй участок, проводится наладка машин и снова выполняется проверка путем повторного контрольного отбора проб. Непосредственно технология виброразрушения Виброразрушение покрытия должно начинаться со свободного края от обочины и продвигаться к разделительной полосе. Должен быть обеспечен непрерывный охват всей поверхности покрытия из цементобетона, а если это требуется для обеспечения необходимого качества разрушения, то с перекрытием полос движения виброударного башмака. Если проезжая часть дробится на всю ширину, то с противоположной стороны работы начинаются также от обочины. У обочин необходимо перекрывать ход вибробашмака, т.к. бетонная плита не дробится, а откалывается крупными кусками и уходит в разуплотненную обочину. Работы по виброразрушению должны быть произведены с сохранением существующего поперечного профиля поверхности цементобетонного покрытия. При виброрезонансном разрушении бетона не должно происходить значительного увеличения объема разрушенной плиты, фрагменты которой при этом не должны превышать 350 мм в любом измерении. При виброразрушении недопустимо повреждение основания, нижележащих конструкций и коммуникаций, дренажных сооружений, плит на подходах к мостам, пролётных строений, мостов и других сооружений на ремонтном участке. Технология ремонта цементобетонного покрытия с применением бетонолома представлена на Фото 4 - 7. Фото 4. Бетонолом американский компании Resonant Machines, Inc типа RB-500 Фото 5. Рабочий орган бетонолома. Фото 6. Для укатки разрушенного покрытия из цементобетона используется гладковальцовый виброкаток ДУ-84. Замена мест потери несущей способности, выявленных в процессе работ Выявленные в процессе виброразрушения места с недостаточной несущей способностью должны быть отремонтированы. Признаком недостаточной несущей
способности разрушенного цементобетона и необходимости его замены является
колея глубиной На таких участках должны быть удалены: разрушенное бетонное покрытие и нижележащие слои с их заменой. Замена нижележащих слоев и принимаемые конструктивные решения по ремонтным мероприятиям осуществляются в соответствии с указаниями представителя технического надзора заказчика и согласовываются с проектной организацией. Удаленный материал должен быть заменен и уплотнен послойно в соответствии с действующими нормативными документами. Заделка широких продольных и поперечных трещин После виброразрушения из продольных и поперечных трещин шириной более 8 см и глубиной более 4 см, должен быть удален весь материал заполнения, после чего производится их заполнение засыпана щебнем с последующим уплотнением. Заделка широких швов и трещин должна производиться так, чтобы уровень материала засыпки после уплотнения был на уровне поверхности раздробленного бетона. Прикатка верхнего слоя виброразрушенного бетона При виброразрушении (деструктуризации) плиты покрытия нарушается монолитность ее структуры. Исходя из этого, уплотнение слоя цементобетона в обычном смысле не требуется. Следует обеспечить 2-4 прохода по всей ширине покрытия тяжелого гладковальцового виброкатка для выравнивания поверхности и заполнения возможных пустот. Достаточное количество проходов катка для выравнивания поверхности 4 - для одновальцового, 2 - для двухвальцового. Каток должен работать на максимальной частоте и малой амплитуде. При такой работе проход определяется как движение вперед и назад по всей площади поверхности. Полив водой в сочетании с укаткой будет способствовать получению гладкой поверхности, готовой для укладки покрытия из асфальтобетона. Каток должен работать со скоростью не более 1,8 м/сек. После прикатки должна оставаться ровная поверхность без бугров и впадин в местах заделки трещин и местах ремонта разрушений. Описание технологии: Конфигурация разрушения в виде "складной картинки" Бетон необходимо разрушить таким образом, чтобы разрушенная плита не слишком расширилась, не повредила основание и не внедрялась в него, а ее части, во-первых, не были слишком крупными и. во-вторых, не смещались относительно друг друга. Слишком крупные куски образуют твердые участки, которые не прогибаются под нагрузкой и со временем наклоняются, что приводит к образованию на поверхности отраженных трещин. Структура разрушения должна быть похожа на "пазл", в которой все кусочки ложатся на место, сцепляясь между собой и не двигаясь. Это приводит к значительно более широкому распространению нагрузок от движения транспорта; куски "работают или прогибаются" вместе, распределяя нагрузки по гораздо большей поверхности. Такая картина может быть получена только при разрушении бетона низкоамплитудным (13 мм) высокочастотным резонансным вибромолотом. Падающий молот дробит бетон, ударяя по плите и вызывая растяжение ее нижней части, в результате которого часть разбитой плиты внедряется в основание. Это нарушает взаимное расположение (сопряжение) кусков разбитой плиты, приводя к их относительному перемещению и повреждению основания внедренными в него обломками. В результате снижается способность основания воспринимать и распределять нагрузки от движущегося транспорта. Весьма важно и то обстоятельство, что характер разрушения бетона падающими молотами практически не создает структуры "складной картинки", т.е. сопряжения отдельных кусков, обеспечивающего распределение нагрузок. Размеры кусков бетона, разбитого сильными ударами, неодинаковы, что создает участки высокой и низкой прочности. Поэтому в бетоне, разбитом падающим молотом с высокой энергией удара, распределения нагрузки почти не происходит, т.е. кривая распределения падает прямо вниз. Это может привести к образованию выбоин на поверхности из-за деформации основания кусками бетона, неспособными обеспечить должное распределение нагрузки, или к большему расходу асфальта для получения тех же ожидаемых результатов. Падающие молоты не разрушают сцепление между арматурной сталью и разбитым бетоном. Тепловое расширение и присутствие арматуры, не отделенной от бетона, в конечном счете, приводит к отраженному растрескиванию покрытия. Упругое распределение нагрузки История виброразрушения - это история значительного увеличения срока службы восстановленных бетонных покрытий. В значительной мере это обусловлено упругим распределением нагрузки, которое обеспечивает бетон, разрушенный низкоамплитудным высокочастотным резонансным ударным воздействием, приводящим к растрескиванию. Все данные, демонстрирующие преимущества виброразрушения и успех методики его применения, получены на бетоне, разбитом резонансными вибромолотами. "Трещины" в бетонной плите, разбитой низкоамплитудным высокочастотным резонансным методом, нарушают монолитность плиты и препятствуют отраженному трещинообразованию. Поскольку при разрушении эти трещины сохраняет структуру "складной картинки", сцепленные между собой куски бетона обеспечивают хорошее распределение нагрузки по основанию - каждый кусок передает соседнему некоторую часть нагрузки. Благодаря такому распределению нагрузки измерение деформации готового дорожного полотна при помощи прогибомера с падающим грузом (ППГ) дает значения в интервале 0,1-0,23 мм. Это оптимальный диапазон деформаций; немного меньше - и прогиб может оказаться недостаточным, чтобы предотвратить отраженное трещинообразование; немного больше - и для восприятия нагрузки потребуется увеличивать толщину асфальтового покрытия. Разрушение плиты на куски аналогичных размеров важно для обеспечения однородного прогиба, благодаря которому нагрузки равномерно распределяются по основанию. Монолитность основания При низкоамплитудном высокочастотном резонансном ударном разрушении плиты внедрения обломков бетона в материал основания не происходит. Основание плиты, разрушенной резонансным методом, остается таким же гладким, как и до разрушения. Вся энергия низкоамплитудного высокочастотного резонансного ударного воздействия рассеивается по мере распространения разрушения по плите, низ плиты остается гладким, и внедрения в материал основания или его разрушения не наблюдается. Благодаря низкой амплитуде вибромолота разрушенный материал не внедряется в основание и не причиняет вреда обработанному цементом основанию или подземным коммуникациям. Регулировка ударов Разрушение бетона "резонансным" методом приводит к максимально возможной однородности картины разрушения. "Резонансный" рабочий орган управляется микропроцессором. Он измеряет изменения скорости вибратора во время каждого цикла (44 раза в секунду) и, если удары становятся жестче или мягче, практически мгновенно производит регулировку. Эта мгновенная автоматическая регулировка ударов вибромолота, выполняемая во время каждого цикла, обеспечивает максимальную равномерность разрушения. Многоударные падающие молоты с высокой энергией удара позволяют изменять высоту падения ударников, однако, они не способны распознавать изменения твердости бетона или материала основания во время каждого цикла. Оператор не может увидеть результат разрушения, пока не пройдет текущий участок разрушения, а если бы и мог, то у него нет средств регулировки для каждого цикла. Многоударный молот с высокой энергией удара был использован для дробления автострады в штате Мичиган в 1997 году. На половине дороги основание было мягким, и в результате молот оставил на этой мягкой части дороги значительные неразбитые участки. Куски еще больших размеров оказались под поверхностью. Резонансные вибромолоты с автоматическим микропроцессорным управлением обеспечивают максимальную однородность дробления. Ограничения виброразрушения Очень редко в процессе виброразрушения встречаются ограниченные участки, на которых материал основания потерял свои первоначальные свойства до такой степени, что он не в состоянии выдерживать значительные нагрузки на разрушенную плиту. Такие условия чаще всего встречаются в низинах, в местах, где задерживается значительное количество воды, в местах, где высокий уровень подземных вод способствует скоплению воды под плитой, а также в местах, где основание сложено из влажной глины с илистыми включениями. Признаком того, что участок
основания может быть непригодным или требует удаления и замены, является
"всасывание" плиты резонансным бетоноломом, когда за машиной остаются

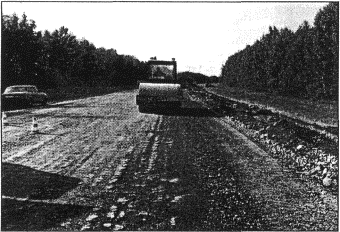

колеи от шин глубиной Тяжелый "контрольный" каток на резиновых шинах может повредить основание и структуру виброразрушенного бетона. Двух-трех проходов десятитонного виброкатка с гладким барабаном достаточно, чтобы согнать мелкие осколки, находящиеся на поверхности, в поверхностные трещины, тем самым еще больше увеличив модуль разрушенного бетона, осадить разбитую плиту в пустоты, которые могут иметься в основании, и подготовить равномерно гладкую поверхность под покрытие. Как показывает практика, подготовке поверхности под покрытие также способствует один проход поливальной автоцистерны перед последним "вибрационным" проходом. В технических условиях некоторых штатов указывается, что виброразрушенный бетон требует "уплотнения". Однако нужно иметь в виду, что плита раскалывается, а не измельчается, и хотя поверхность может быть заглажена и "осажена", уплотнение в обычном смысле этого слова невозможно. Дренаж Вторая часть системы
виброразрушения - это осушение разбитой плиты и материала подстилающего
основания и поддержание их в сухом состоянии. Это осуществляется посредством
установки "краевого дренажа". Используются различные системы краевого
дренажа, но чаще всего они имеют глубину сорок пять - шестьдесят сантиметров и
обкладываются войлоком или фильтром из геоткани. На дно траншеи укладывается
перфорированная труба из ПВХ диаметром После того, как дренаж уложен, вода, которая годами задерживалась в основании и постели, получает выход. Благодаря "разности потенциалов" краевого дренажа и земляного полотна вода получает возможность вытекать из-под плиты. В результате основание осушается и становится прочнее. Слабая вибрация, вызываемая движением транспорта, облегчает выход воды, которая прежде задерживалась. Важно, чтобы не произошло внедрение обломков бетона в материал основания. Каждое место внедрения обломка - это потенциальная водяная ловушка, сток из которой в систему краевого дренажа затруднен. "Работа" разбитой плиты на этих водяных карманах приводит к ухудшению качества не только основания, но и покрытия. 2.1.4 Требования к материалам и контроль качества.Контроль качества работ Контроль качества работ при выполнении высокочастотного низкоамплитудного резонансного виброразрушения (деструктуризации) существующего цементобетонного покрытия состоит из: - Входного контроля; - Операционного контроля; - Приемочного контроля. При входном контроле оценивают качество ремонтных материалов по паспортам и результатам собственных и независимых испытаний на соответствие материалов требованиям Проекта. Особое внимание уделяют показателям прочности, морозостойкости, зернового состава, лещадности и загрязненности ремонтного материала. Результаты контроля фиксируются в лабораторном журнале. Операционный контроль В ходе производства работ по виброрезонансному разрушению необходимо контролировать: - Соответствие требованиям Проекта зернового состава ремонтного материала, а также содержание пылеватых и глинистых частиц. Поверхность щебня после уплотнения должна быть вровень с прилегающей поверхностью раздробленного материала; - Толщину остаточного слоя асфальтобетона на поверхности покрытия после его удаления фрезерованием, который не должен превышать 3-5 мм; - Качество удаления асфальтобетона из ремонтных заплат. На поверхности бетона остаточный слой асфальтобетона не должен быть более 3-5 мм; - Размеры дробленых фрагментов
цементобетона, зерновой состав материала после виброразрушения слоя.
Максимальный размер фрагментов. Периодичность контроля: через Приемочный контроль При проведении приемки выполненных работ необходимо контролировать: - Однородность поверхности разрушенного слоя цементобетона после уплотнения (визуально); - Размеры дробленых фрагментов цементобетона, зерновой состав материала после виброразрушения слоя. Максимальный размер фрагментов; - Сохранение поперечного профиля после виброразрушения слоя покрытия. 90 % результатов определения поперечного уклона должны иметь отклонения от проектных значений неразрушенного слоя цементобетона в пределах до ±100/00, а 10 % в пределах от -15 до +200/00; - Высотные отметки. Разница значений высотных отметок, измеренных по бровке и оси бетонного слоя до разрушения и после прикатки деструктуризированного слоя не должна отличаться более чем на 5 см; - Ровность. После прикатки не
более 5 % результатов определений могут иметь значения просветов под 3-х

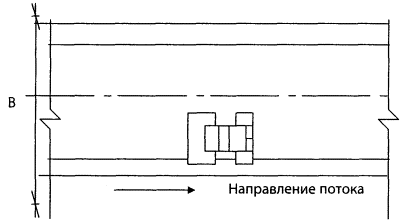

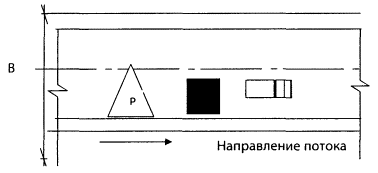

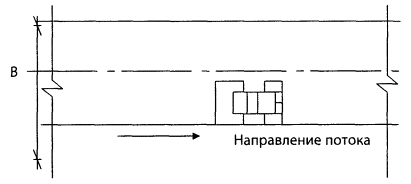

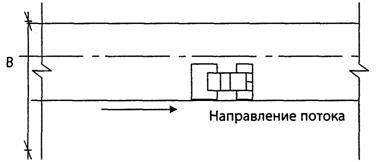

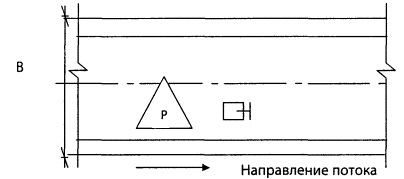

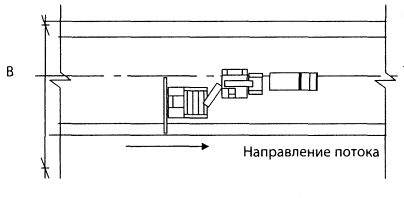

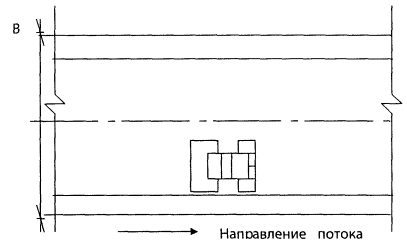

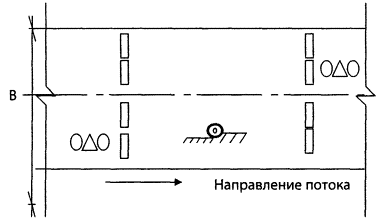

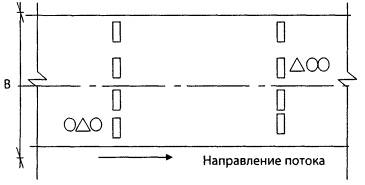

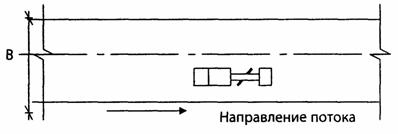

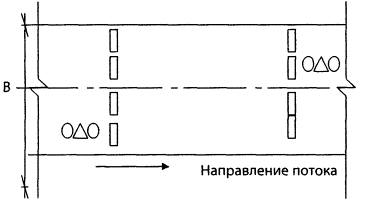

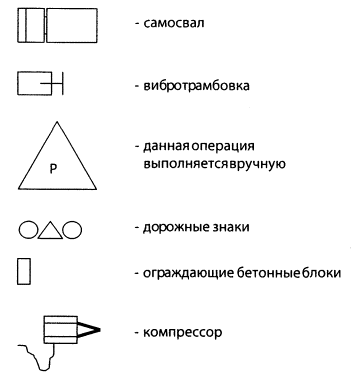

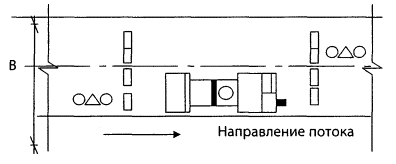

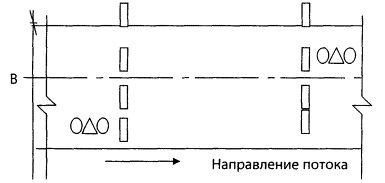

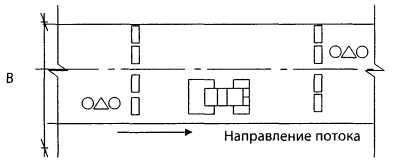

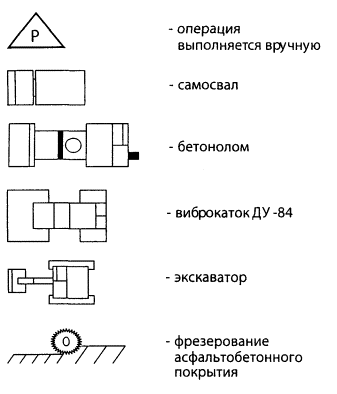

метровой рейкой в пределах до - Эквивалентный модуль упругости на поверхности после виброразрушения бетонного покрытия и прикатки слоя катком. Модуль упругости должен быть не менее указанного в Проекте. Методика определения модуля упругости изложена в ОДН 218.1.052-2002 г. "Оценка прочности нежестких дорожных одежд"; - исполнительную производственно-техническую документацию; 2.1.5 Технологическая карта виброразрушения дорожного покрытия из цементобетонаОперация 1. Ограждение участка производства работ (схема ограждения должна быть согласованна и утверждена органами ГИБДД). Операция 2. Удаление существующего асфальтобетонного покрытия и ремонтных участков (допустимая толщина асфальтобетонного слоя после фрезирования ≤ 5 мм). Операция 3. Разборка обочин. Операция 4. Устройство пробной полосы (отработка технологии и настройка оборудования. Размер участка 120×7 м) Операция 5. Контрольный отбор пробы (данная операция выполняется на каждом погонном километре. Размер контрольного участка 1.0×1.0 м) Операция 6. Деструктуризация существующего покрытия из цементобетона. Операция 7. Прикатка разрушенного цементобетона (Виброкаток ДУ-84. Каток должен осуществлять 4 прохода по одному следу). Условные обозначения: 2.1.6 ЗаключениеК преимуществам данной технологии можно отнести: Долговечность дорог, восстановленных методом виброразрушения, по сравнению с другими методами Применение виброразрушения для правильно выбранного проекта и по правильно разработанной методике может дать восстановленную дорогу с ожидаемым межремонтным сроком службы, что примерно соответствует сроку службы некоторых реконструированных дорог. При этом затраты времени и средств сокращаются в несколько раз. Другие методы, от раскалывания с осадкой до ямочного ремонта, дают кратковременные коррективные решения, требующие регулярных работ по содержанию. Дорожные покрытия, изготовленные с применением виброразрушения, прошли испытания при помощи прогибомера с падающим грузом. Измерения показали, что поверхностные осколки, образовавшиеся при разрушении низкоамплитудным высокочастотным резонансным вибромолотом, под действием вибрации и нагрузок от транспорта постепенно все глубже внедряются в трещины, расклинивая их. При таком расклинивании сохраняется гибкость, достаточная для предотвращения отраженного трещинообразования, но в то же время повышается модуль упругости, и уменьшаются деформации дорожного покрытия, т.е. снижается вероятность образования выбоин и увеличивается возможный срок службы. Преимущества метода при производстве работ на участках с напряженным движением Во многих городских районах имеются дороги, которые интенсивно эксплуатируются как местным, так и транзитным транспортом. Нарушение движения по этим артериям весьма чувствительно сказывается как на населении, так и на перспективах компаний, затрагиваемых строительными работами. Виброразрушение - самый эффективный способ восстановления указанных дорог, причиняющий минимальный ущерб водителям и местным коммерческим операциям. Работы могут проводиться в ночное время. 3. Укладка асфальтобетонных смесей при пониженных температурах воздуха3.1 Укладка асфальтобетонных смесей по технологии "Компакт-асфальт"3.1.1 ВведениеПовышение срока службы нежестких дорожных одежд остается одной из наиболее актуальных задач в дорожном хозяйстве нашей страны. Продолжается поиск и апробация новых материалов и технологий, которые могут повысить устойчивость покрытия и дорожной конструкции в целом к воздействию климатических факторов и транспортных нагрузок. Одной из актуальных конкретных задач в этой области является повышение качества уплотнения асфальтобетона, особенно при пониженных температурах воздуха. Одним из путей более эффективного использования тепловой энергии горячих асфальтобетонных смесей может быть использование технологии "Компакт-асфальт", разработанной в Германии. При этом "Компакт-асфальт" называют двухслойное покрытие, устроенное по способу "горячее по горячему". Особенностью этой технологи является тот факт, что два слоя покрытия (верхний и нижний) укладываются и уплотняются одновременно. При традиционной технологии устройства асфальтобетонных покрытий каждый последующий слой укладывается на ранее уложенный и уже остывший слой. В результате остывание укладываемого слоя происходит в двух направлениях: с верхней поверхности слоя происходит теплоотдача в атмосферу, а через нижнюю поверхность слоя происходит передача тепла в подстилающий слой. Скорость остывания укладываемого слоя является одним из ключевых факторов, определяющим возможность его качественного уплотнения. Как известно, при понижении температуры асфальтобетонных смесей их уплотняемость снижается и существуют некоторые пороговые значения температуры асфальтобетонных смесей, ниже которых их эффективное уплотнение практически невозможно. Скорость падения температуры смесей после укладки в основном определяются двумя факторами: - Температурой воздуха: - Толщиной укладываемого слоя. Укладка одновременно двух слоев асфальтобетона приводит к существенному снижению скорости остывания верхнего слоя покрытия за счет практического отсутствия теплопередачи в подстилающие слои. Это дает возможность повысить качество уплотнения за счет двух факторов: - Увеличение температуры смеси в период уплотнения; - Продление периода эффективного уплотнения. Таким образом удается снизить зависимость конечного результата уплотнения от внешних атмосферных факторов. Помимо этого, несущая способность дорожных одежд зависит от сцепления уложенных слоев. Сцепление зависит от природы компонентов, состояния, условий контакта и природы внешней среды. Сцепление слоев по данной технологии обеспечивается сцепными свойствами вяжущего, а также возможностью расклинивания материала нижнего слоя частицами верхнего. Сцепление осуществляется за счет термосклеивания битумной пленки двух слоев в зоне контакта. По технологии "Компакт-асфальт" можно добиться повышенного сцепления между нижним и верхним слоем, так как они близки между собой по температурным значениям. В виду того, что оба слоя находятся в горячем состоянии и смеси достаточно подвижны, в ходе уплотнения может происходить не только "склеивание" слоев, но и их частичное объединение за счет взаимопроникновения материалов двух слоев. В этом случае сцепление между слоями достигает максимальной величины, и отпадает необходимость в предварительной подгрунтовке нижнего слоя перед устройством верхнего слоя (Фото 8). Этот факт позволяет сократить затраты на устройство асфальтобетонного покрытия. Достигнутое сцепление позволяет добиться высоких показателей несущей способности асфальтобетонного покрытия. 3.1.2 Опыт применения технологии "Компакт-асфальт"Данная технология нашла свое
применение в Германии. Первый опытный участок был построен летом 1995 года на
магистрали А 4 в районе г. Штадтрода. Затем в 1997 году еще два участка были
построены на автомагистралях А4 и А5 вблизи г. Веймара и г. Альсфельда
соответственно. Протяженность этих участков составила по Для верхнего слоя был применен

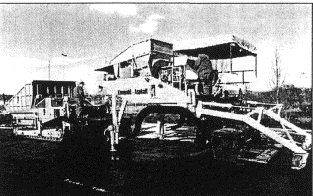

щебнемастичный асфальт 0/11S и 0/8S толщиной Укладка осуществлялась двумя широкозахватными укладчиками и двумя идущими впереди перегрузчиками смеси (Фото 9). Таким образом, подвозящие смесь автомобили приходили в соприкосновение только с перегрузчиками. В результате достигаемая постоянная рабочая скорость укладчика препятствовала осадке трамбующей плиты и расслоению смеси. По данной технологии потребность смеси при укладке значительно возрастает, и обеспечить непрерывность работ возможно только при использовании минимум двух заводов-поставщиков. Фото 8. Керн из покрытия, устроенного по технологии "Компакт-асфальт". В процессе производства работ, а также и в последствии, осуществлялись контрольные замеры продольной и поперечной ровности, колейности, шероховатости, а также на А4 были установлены весы для измерения осевых нагрузок. Общая протяженность участков,
построенных за последние два года по технологии "Компакт-асфальт"

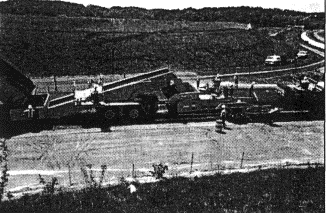

составила около 3.1.3 Технология производства работ.Вследствие анализа результатов производственных работ был разработан комплекс для укладки асфальтобетонной смеси по технологии "Компакт-асфальт" (Фото 10, 11), включающий в себя модульный асфальтоукладчик и комбинированный перегрузчик. Комбинированный перегрузчик имеет совершенно новый приемный бункер, который обладает возможностью полной очистки, а, следовательно, позволяет обеспечить попеременную подачу смеси для нижнего и верхнего слоев из одного и того же бункера. Фото 10. Комплекс для укладки асфальтобетонной смеси по технологии "Компакт-асфальт". Фото 11. Производство работ по технологии "Компакт-асфальт". Модульный асфальтоукладчик представляет собой базовый асфальтоукладчик, дополненный двумя модулями. Первый модуль представляет собой увеличенный до 45 тонн бункер. Данный бункер может быть подсоединен к базовой машине путем заезда укладчика под модуль, т.е. этот бункер является самонесущей конструкцией. Второй модуль более сложен по конструкции. Он включает в себя всю конструктивную и техническую части укладчика верхнего слоя (также и автономное энергоснабжение). Кроме этого, он имеет шнековый транспортер, по которому смесь из приемного бункера укладчика верхнего слоя поступает к плите укладчика. Присоединение второго модуля осуществляется тем же способом, что и первого. Модульный асфальтоукладчик позволяет укладывать нижний и верхний слой непосредственно один за другим, не требуя отдельного уплотнения нижнего слоя. Переустройство самой базовой машины не ведет к большим затратам и в любой момент может быть использована как обычный укладчик (Фото 12). Этот укладочный комплекс был впервые опробован в декабре 1998 года на А7 Вюрцбург-Ганновер в районе Кирххаймер Драйек. На технологию "Компакт-асфальт" оформлено несколько патентов, права на которые переданы производителю оборудования. Таким образом, организации, закупившей необходимое оборудование не нужно решать вопросы, связанные с правами на применение данной технологии. Фото 12. Монтаж модульного асфальтоукладчика. 3.1.4 Требования к материалам и контроль качества.Особое внимание при устройстве асфальтобетонного покрытия по технологии "Компакт-асфальт" необходимо обратить на состав применяемых смесей. При использовании данной технологии необходимо корректировать содержание вяжущего. Вследствие уплотнения более толстого слоя смеси технология "Компакт-асфальт" предусматривает увеличение энергии уплотнения. Естественно, что верхний слой подвергается при этом более интенсивному уплотнению. Исходя из этого содержание вяжущего в смеси рекомендуется сокращать на 0,3 %. Для асфальтобетонных дорог высших категорий, а так же для других высоконагруженных покрытий подбор состава асфальтобетонных смесей должен производиться по расширенной программе испытаний в соответствии с "Методическими указаниями по подбору составов асфальтобетонных смесей". Особенное значение для высоких категорий дорог имеют испытания на устойчивость к деформациям. Влияние низких температур может быть исследовано путем испытаний цилиндрических образцов смеси или кернов, содержащих оба слоя покрытия на растяжение при расколе. С учетом высоких требований по степени уплотнения могут быть установлены следующие значения пористости (при испытаниях образцов по методу Машалла): ВЕРХНИЙ СЛОЙ щебнемастичный асфальт 3,5-5,0 % объема, асфальтобетон 3,0-5,0 % объема: При этом толщина слоя 1,5-2,0 см
для смесей с максимальным размером частиц минеральной части 5мм и 2,0-2,5 см
для смесей с максимальным размером частиц минеральной части 8 или НИЖНИЙ СЛОЙ нижний слой покрытия 6,5-8,0 % объема; верхний слой основания 7,0-10,0 % объема; При этом толщина слоя 5,0-8,0см
для смесей с максимальным размером частиц минеральной части Контроль качества работ Контроль качества работ при устройстве асфальтобетонного покрытия по технологии "Компакт-асфальт" состоит из: - Входного контроля; - Операционного контроля; - Приемочного контроля. Входной контроль распространяется на все материалы используемые при производстве работ по устройству асфальтобетонного покрытия по технологии "Компакт-асфальт". На все поступающие материалы должны быть представлены паспорта качества и соответствующие сертификаты. Результаты контроля фиксируются в лабораторном журнале. Операционный контроль В ходе производства работ необходимо контролировать: - температуру асфальтобетонной смеси; - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - качество сопряжения смежных полос. Приемочный контроль При проведении приемки выполненных работ необходимо контролировать: - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97, ГОСТ 31015-2002 или иного, указанного в Проекте документа: - исполнительную производственно-техническую документацию; 3.1.5 Технологическая карта устройства асфальтобетонных покрытий по технологии "Компакт-асфальт".Операция 1. Ограждение участка производства работ (схема ограждения должна быть согласована и утверждена органами ГИБДД) Операция 2. Укладка асфальтобетонной смеси по технологии "Компакт-асфальт" Операция 3. Уплотнение слоя Условные обозначения: В - ширина проезжей части (с учетом обочин) 3.1.6 ЗаключениеВ заключение необходимо отметить следующие основные преимущества технологии "Компакт-асфальт": исключение из технологического процесса нанесение подгрунтовки, что позволяет снизить общий расход вяжущих материалов; - практическое устранение негативного влияния загрязнения нижнего слоя покрытия на сцепление с верхним: - уменьшение толщины верхнего слоя покрытия на 1,5-2,0 см за счет увеличения несущей способности дорожной одежды; - обеспечение более эффективного уплотнения слоев за счет сохранения запаса тепла нижнего слоя, что особенно важно при низких температурах воздуха. Фактически это позволяет продлить строительный сезон; - использование традиционных асфальтобетонных смесей, выпускаемых на серийных асфальтобетонных заводах. Это позволяет в целом охарактеризовать рассмотренную технологию, как один из вариантов решения проблемы продления строительного сезона и повышения качества уплотнения асфальтобетонных покрытий. 3.2 Укладка асфальтобетонных смесей с применением перегружателей "Шаттл-Багги"3.2.1 ВведениеОдним из важнейших параметров асфальтобетонной смеси, обуславливающих его качество, является однородность. Это свойство нормировано в ГОСТ 9128-97, однако на практике этому вопросу по прежнему уделяется недостаточное внимание. Неоднородность асфальтобетонного покрытия на начальном этапе эксплуатации может проявляться лишь визуально в различной структуре поверхности. Однако постепенно начинается шелушение в местах недоуплотнения. Потенциальные очаги шелушения хорошо видны после дождя, они проявляются более темными пятнами, которые сохнут дольше остальной поверхности покрытия, так как материал в этих местах впитывает в себя больше воды. Коррозионная устойчивость материала в этих зонах понижена и именно здесь отмечается шелушение, выкрашивание и ямочность. Основные причины возникновения неоднородности состава и прочности, асфальтобетонных покрытий связаны с сегрегацией (расслоением) смеси входе технологических переделов и неоднородностью температуры смеси в момент уплотнения (особенно при устройстве асфальтобетонных покрытий при пониженных температурах воздуха). При выгрузке смеси из смесителя в автосамосвал может произойти сегрегация, то есть расслоение смеси. Вероятность этого процесса зависит от типа смеси, высоты разгрузки, объема выгружаемой смеси. При транспортировке асфальтобетонной смеси на объект происходит остывание смеси. Степень охлаждения асфальтобетонной смеси при транспортировке зависит от следующих факторов: температуры смеси при ее загрузке, массы смеси в кузове самосвала, температуры воздуха, скорости ветрового потока, теплофизических свойств смеси, эффективности теплоизоляции смеси, времени транспортировки смеси. Второй вид неоднородности асфальтобетонной смеси связан с температурным режимом, который возникает в результате транспортировки асфальтобетонной смеси от АБЗ к объекту. При транспортировании асфальтобетона смесь активно охлаждается, покрываясь коркой. Под коркой температура смеси меняется мало. При выгрузке смеси в асфальтоукладчик и последующем ее распределении остывшая смесь полностью не перемешивается с основной массой материала и на уложенном покрытии после плиты асфальтоукладчика возникает температурная неоднородность, которая отражается на качестве уплотнения асфальтобетона. Таким образом, выгружаемая в асфальтоукладчик смесь может иметь различную температуру по объему. Укладка и уплотнение асфальтобетонных смесей является завершающими в формировании структуры асфальтобетона. Качество их выполнения в значительной степени определяет эксплуатационную надежность и долговечность асфальтобетонного покрытия. Отмеченная выше возможная неоднородность температуры асфальтобетонной смеси сохраняется и на этапе уплотнения. В крайней форме неоднородность температуры смеси может проявляться в виде комков смеси, сохраняющихся не только в асфальтоукладчике, но и в распределенном после плиты материале. Если комки смеси заметны в покрытии за выглаживающей плитой, то необходимо отрегулировать температурный режим смеси: повысить температурную однородность приготовления смеси, укрыть смесь в кузове пологом или теплоизолировать, снизить простой автосамосвала перед выгрузкой смеси. При этом необходимо чтобы температура перед началом укладки находилась на допустимом уровне. Однако отсутствие комков смеси не является гарантией качества уплотнения. Наличие участков покрытия с разной температурой означает, что степень их уплотнения будет различной, то есть возникает неоднородность покрытия. Сама по себе эта проблема известна давно и различные шаги по ее решению осуществлялись неоднократно. В настоящее время появилась возможность применения новых машин, осуществляющих дополнительное перемешивание смеси после транспортировки перед выгрузкой в асфальтоукладчик. 3.2.2 Опыт примененияВследствие чрезвычайно высокой интенсивности движения в Соединенных Штатах возросла необходимость создавать более качественные дорожные покрытия с большим сроком службы. Такие покрытия должны служить дольше, выдерживать более высокие нагрузки и требовать меньшего ремонта. Создать более качественные дорожные покрытия получилось в результате совершенствования технологий и механизмов, используемых при устройстве дорожных покрытий и ужесточения требований, предъявляемых к материалам и смесям. В течение последних четырех десятилетий асфальтобетон остается самым распространенным типом дорожного покрытия, и исследователи продолжают улучшать его долговечность, устойчивость к разрушению и усталостному образованию трещин. В США в 27 штатах запрещена укладка асфальтобетонной смеси без применения перегружателя смеси. С недавнего времени работники Астек Индастриз начали использовать высокоточную инфракрасную камеру, чтобы оценить возможность ее применения для обнаружения сегрегации компонентов. Когда инфракрасную камеру начали применять для наблюдения за смесью, выгружаемой из кузова самосвала, стало очевидным, что разница температур по поверхности кузова значительно больше, чем считалось раньше. Разница температур до 27°С имела место в смесях, которые при температуре в 143°С перевозились всего на 16-24 км. Некоторые участки кузова имели температуру менее 99 °С. Впервые данный факт был описан в дипломной работе студента последнего курса Университета Вашингтона летом 1996 года, когда проводилось изучение вопросов проблемы сегрегации при укладке асфальтобетона. Данные исследования проводились по поручению департамента транспорта штата Вашингтон. Целью данного исследования было определение причины и потенциального решения проблемы циклической сегрегации асфальтовых покрытий штата Вашингтон. Проблема, которая была названа "циклической сегрегацией", оказалась связанной с разницей температур внутри массы асфальтобетона в грузовиках, которая возникала при перевозке смеси от завода до рабочей площадки. Данное явление было соответственно названо "повреждение вследствие разницы температур". Процесс возникновения повреждения вследствие разницы температур начинается, когда порция асфальтобетонной смеси выгружается в бункер укладчика из кузова грузовика. Если в смеси имеется разница температур, очень холодный материал вдоль краев загрузки вытесняется к краям бункера укладчика. Когда самосвал опустошался, и масса в бункере движется вниз, этот холодный материал осыпается вниз, чтобы оказаться поверх материала на конвейерах. Когда прибывает следующий грузовик и разгружается в укладчик, эта холодная смесь попадает в секцию шнеков и укладывается в полотно. Плита укладчика не может уплотнить более холодную смесь, и на полотне появляются явные участки, похожие на области с разделенными компонентами (повреждения вследствие разницы температур). Поскольку данный процесс может повторяться для каждой укладываемой порции асфальтобетона, циклическая природа данного явления становится очевидной. Это приводит к выводу, что необходимо производить какое-то дополнительное перемешивание непосредственно перед укладкой, чтобы получить однородную температуру. Были изучены различные транспортные средства, чтобы определить их влияние на повреждение вследствие разницы температур. Сравнение проводилось на примере машины для подбора смеси из гряд (транспортер Blaw-Knox) и машина для перегрузки материала Shuttle Buggy компании Roadtec. Машина для подбора смеси из гряд уменьшает степень сегрегации вследствие разницы температур, однако поддержание точного постоянного количества смеси в гряде довольно сложно выполнить практически. Также было очевидно, что избыток или недостаток материала в гряде приводит к тому, что смесь в бункере укладчика задерживается на большее или меньшее время, что увеличивает температурную сегрегацию. Кроме того, большие прицепы с разгрузкой через нижний люк обычно выгружают сначала материал, находящийся в центре, а затем с краев, что приводит к концентрации холодного материала на краях каждой порции. Хотя качество покрытия улучшалось, температурная сегрегация полностью не устранялась. Машина для подбора смеси из гряд Blaw-Knox в сущности является ленточным конвейером с минимальным дополнительным перемешиванием. Машина для перевозки материала Shuttle Buggy компании Roadtec имеет в нижней части накопительный бункер с шнеками повторного перемешивания, который повторно перемешивает материал при выгрузке из машины. Расстояние между нарезами шнековых устройств называется шагом. Если шнек покрыт материалом и шаг шнека постоянен, весь материал будет попадать в пространство между нарезами на входе шнека и перемещаться сквозь массу материала. Это приведет к тому, что весь материал будет выгружаться сначала с внешних сторон бункера, а затем из центра. При изменении шага шнека новый материал может попадать в пространство между нарезами по мере его увеличения. Поскольку на каждом крае бункера шаг нарезов изменяется дважды, происходит перемешивание смеси из шести разных точек бункера, причем холодный и грубый материал с краев перемешивается с горячим и мелким из центральной части. Это явление впервые было обнаружено примерно три года назад, когда подрядчик из Арканзаса, который укладывал тонкий слой асфальта в феврале, заметил, что при использовании Shuttle Buggy компании Roadtec у него значительно повышалась гладкость покрытия. По его наблюдениям, перемешивание в машине приводило к выравниванию температуры и, по его мнению, это имело большее значение, чем устранение сегрегации. В начале 1997 года подрядчик в

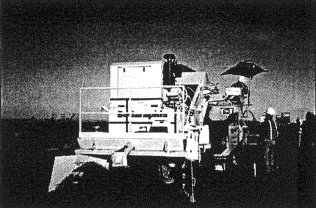

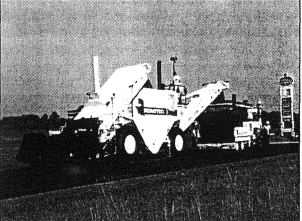

Австралии перевозил смесь на расстояние в Температура смеси после повторного перемешивания в Shuttle Buggy была однородна. При производстве смеси на заводе, правильном хранении в силосах и разгрузки в грузовик, дорожное покрытие не обеспечивает должного уровня качества из-за температурной сегрегации. Это приводит к тому, что некоторые виды смешивания должны производиться непосредственно перед укладкой асфальтобетона для достижения однородной температуры. Машина для перегрузки материала Shuttle Buggy производства Roadtec оказалась единственной из тестируемых машин, которая действительно устраняла эффект сегрегации. Трехшаговые шнеки на дне бункера перемешивают материал перед разгрузкой в асфальтоукладчик. В шнековом агрегате, расстояние между пластинами называется шаг. Когда шнек погружен в материал и шаг на шнеке одинаков, весь материал заполняет пластины и туннель своей массой. Путем изменения шага на шнеке новый материал может попадать на пластины, пока они развертываются. В Shuttle Buggy шаг шнека меняется дважды на каждой стороне бункера, позволяя крупнозернистым холодным, и мелкозернистым горячим материалам смеси из трех различных областей бункера тщательно смешиваться. Отмечая отечественный опыт применения перегружателей по данной технологии можно выделить следующие объекты, приведенные в таблице 2.

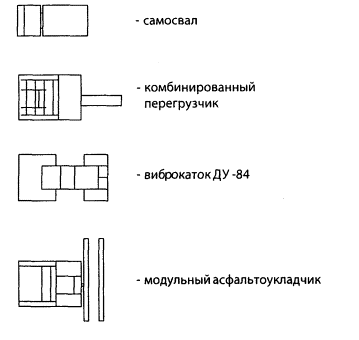

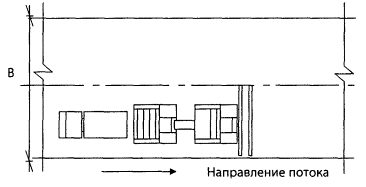

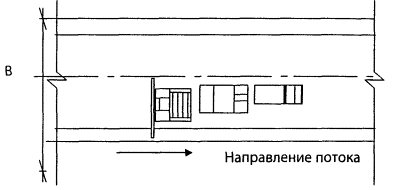

3.2.3 Технология производства работУкладка асфальтобетонной смеси производится в следующем порядке: Оператор перегружателя, подает сигнал на подход автомобиля-самосвала с асфальтобетонной смесью. Автомобиль-самосвал задним ходом подают к отвальному бункеру перегружателя до касания колесами упорных валиков. При работе одного перегружателя, смесь из автомобиля-самосвала выгружают в отвальный бункер перегружателя. В процессе выгрузки автомобиль-самосвал либо разгружается в неподвижный перегружатель, если приемный бункер асфальтоукладчика полон, либо перемещается вместе с перегружателем, если одновременно происходит выгрузка смеси из перегружателя в асфальтоукладчик. При работе двумя перегружателями,
один из перегружателей разгружается в приемный бункер асфальтоукладчика, в то
время как второй находится под загрузкой и автомобили-самосвалы разгружаются в
него без движения. В результате работы двумя перегружателями достигается
сокращение сроков разгрузки и увеличение скорости укладки смеси. Особенно
данный способ эффективен при укладке асфальтобетонной смеси одним
асфальтоукладчиком шириной 9 - Смесь из отвального бункера при помощи расположенных в нем вибраторов, поступает на сходящийся трехшаговый шнек, который, перемешивая асфальтобетонную смесь, перемещает материал прямо на задний конвейер и тем самым, устраняет фракционную сегрегацию и температурную неоднородность. Асфальтобетонная смесь с заднего конвейера поступает непосредственно в приемный бункер асфальтоукладчика, оснащенный специальным устройством (вставкой) для массовой подачи материала прямо на пластинчатый конвейер укладчика. Принцип действия перегружателей асфальтобетонной смеси. Одним из факторов, влияющих на срок службы дорожного покрытия, является нарушение температурного режима смеси при ее укладке. При традиционном способе укладки, как бы не закрывался кузов самосвала и не обеспечивался его подогрев, у металлических бортов идут большие теплопотери. И, как показали многочисленные замеры у бортов температура асфальтобетона ниже 100-90 градусов (это при соблюдении всех условий по сохранению тепла и температурах окружающего воздуха около 20 градусов). Особенно необходимо обратить внимание на тот момент, когда в бункер асфальтоукладчика выгружается остывшая смесь самосвала. В ряде случаев смесь укладывается остывающей до 90-85 градусов за трамбующей плитой укладчика и уплотнение асфальтобетонной смеси недостаточно. Эти места хорошо видны на готовом покрытии. Соответственно, при эксплуатации дороги и воздействия на нее различных факторов, в частности циклов замерзания-оттаивания, происходит разрушение этих участков дороги. В настоящее время применяется технология для перегрузки горячей асфальтобетонной смеси из самосвала в асфальтоукладчик. Принцип нововведения заключается в применении в технологической цепочке дополнительной машины (перегружателя), которая является промежуточным звеном между автосамосвалом и асфальтоукладчиком. Выгрузка смеси осуществляется в бункер перегружателя, оттуда она по транспортеру подается в асфальтоукладчик. Для выполнения этой задачи в разных перегружателях применяются разные методы. Большинство перегружателей повторно перемешивают асфальтобетонная смесь в процессе передачи смеси в асфальтоукладчик. Считается, что процесс повторного смешивания должен обеспечить то, что асфальтобетон, который мог сегрегировать на заводе и/или при транспортировке, становится однородной смесью крупного и мелкого наполнителя. Повторное смешивание также обеспечивает, что температура смеси однородна во время разгрузки в бункер укладчика. При однородных температурах получается относительно однородная плотность. Потенциально перегружатели могут предоставить двойное преимущество: уменьшение сегрегации частиц наполнителя и выход смеси с однородной температурой. Впервые перегружатели появились около 15 лет назад. Они были созданы для повышения ровности дорожного покрытия за счет устранения контакта грузовика и укладчика при выгрузке асфальтобетонной смеси из кузова автомобиля. Также при выгрузке смеси в асфальтоукладчик нарушается центр тяжести и происходит подъем плиты асфальтоукладчика. Для устранения этой проблемы была создана вставка в бункер асфальтоукладчика. Вставка сделана таким образом, что смесь поступает самотеком на ленточный конвейер за счет углов наклона стенок вставки в бункер. При использовании перегружателей асфальтоукладчик работает более производительно, так как оператору не нужно следить за подачей смеси в бункер асфальтоукладчика. При транспортировке смеси с асфальтобетонного завода происходит ее остывание по периметру и сверху кузова, так как смесь отдает тепло кузову. Смесь может расслаиваться не только по температуре, но и по фракционному составу. Остывшая смесь попадает в укладчик первой, а горячая - последней. Так как укладчик не перемешивает смесь и не выравнивает температуру, она попадает на покрытие с различной температурой. Участки, которые имеют различную температуру, уплотняются по-разному. Перегружатели первого поколения позволяли добиться, только частичного перемешивания смеси, но не как не влияли на температуру смеси. Они имели одношаговый шнек (Фото 13) и были созданы в основном для повышения ровности покрытия, исключая контакт асфальтоукладчика и автомобиля. Однако при обследовании температуры покрытия после укладки (Фото 14), но перед уплотнением катками, наблюдается значительный разброс температур в одном створе. Это свидетельствует о том, что при использовании перегружателя с одношаговым шнеком, не достигается необходимое перемешивание смеси. Этот факт послужил основой для модернизации одношагового шнека. Таким образом, был создан новый тип перегружателя с трехшаговым шнеком (Фото 15). Фото 13. Схема одношагового шнека. 1 - одношаговый шнек, 2 - ленточный скребковый конвейер, 3 - асфальтобетонная смесь, 4 - стенка бункера перегружателя Примечание: желтыми стрелками показана подача асфальтобетонной смеси на шнек, красными перемещение асфальтобетонной смеси по шнекам к ленточному конвейеру. Фото 14. Съемка дорожного покрытия инфракрасной камерой с применением одношагового шнека. Анализируя данные, полученные при помощи инфракрасной камеры, можно сделать следующий вывод, что в покрытии в одном створе температура уложенной смеси различна и разброс температур составляет 69,5°С что свидетельствует о недостаточном перемешивании смеси. Двенадцать лет назад компания Roadtec предложила новый тип перегружателя Shuttle Buggy, который перемешивает асфальтобетонную смесь и выравнивает температуру за счет трехшагового шнека. Перегружатель Shuttle Buggy обеспечивает хранение до 25 тонн асфальтобетонной смеси, а также может перевозить ее и перегружать в укладчик, что позволяет грузовикам разгружаться со скоростью до 1000 тонн в час. Фото 15. Схема трехшагового шнека. 1 - трехшаговый шнек, 2 - ленточный скребковый конвейер, 3 - асфальтобетонная смесь, 4 - стенка бункера перегружателя Примечание: оранжевыми стрелками показана подача асфальтобетонной смеси на шнек, желтыми перемешивание асфальтобетонной смеси на трехшаговом шнеке, красными перемещение асфальтобетонной смеси к скребковому конвейеру. Смесь берется из трех точек с обеих сторон и подается на скребковый конвейер. Шнеки толкают смесь в центральный разгрузочный конвейер, который перемещает смесь в заднюю часть машины на третий качающейся конвейер. Когда на каждом шнеке шаг увеличивается, он действует в качестве ворот, принимая дополнительную смесь. Таким образом, шнеки на дне емкости для асфальтобетонной смеси действуют в качестве перемешивающих шнеков, собирая смесь с шести точек и устраняя разделение которое может возникать при погрузке и разгрузке грузовика. Семь лет назад пытались доказать, что применение Shuttle Buggy не устраняет явление температурной неоднородности, однако был получен обратный результат - однородность температур была достигнута. В данной работе была использована инфракрасная камера, с помощью которой удалось наблюдать стабильность температур смеси в различных точках (Фото 16). Фото 16. Съемка дорожного покрытия инфракрасной камерой с применением трехшагового шнека. Анализируя данные, полученные при

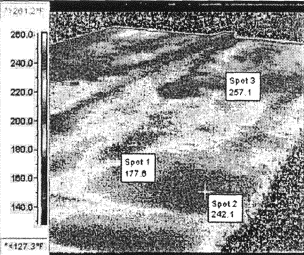

помощи инфракрасной камеры, можно сделать следующий вывод, что в покрытии в
одном створе температура уложенной смеси достаточно стабильна и незначительный
разброс температур составляет Следовательно, применяя перегружатель с трехшаговым шнеком можно добиться стабилизации температур смеси в покрытии, что в значительной степени повысит качество дорожной одежды. Виды перегружателей Перегружатель BG 650 (компания BARBER-GREEN). Фото 17. Перегружатель компании BARBER-GREEN модель BG 650 Модель BG-650 Windrow Elevator- используется для перегрузки в асфальтоукладчик асфальтобетонной смеси, уложенной в валик на проезжую часть. Технология выгрузки смеси из большегрузных самосвалов на покрытие через специальное устройство широко применяется в США. Эта машина обладает способностью укладывать смещенные или широкие дорожные валики без потерь в производительности. Она может перегружать дорожные валики, уложенные как обычными самосвалами с задней разгрузкой, так и самосвалами с донной разгрузкой. Управление и следование по контуру точное, подъемник можно легко и быстро переставлять на рабочей площадке. Следует отметить преимущества данной модели: - Шнеки для смешивания, монтируемые на нижний вал, создают широкую горловину для подборки смещенных от центра и слишком широких валиков. - Высокопроизводительный пластинчатый конвейер с пластинами, установленными на роликовой скребкой цепи, обеспечивает долгую эксплуатацию и низкие эксплуатационные расходы. - Опора на три точки позволяет машине тщательно следовать контуру дороги. - Быстросъемные скребки защищают машину от случайных поломок из-за препятствий на проезжей части. - Конструкция переднего направляющего ролика обеспечивает высокий, направленный назад вход перекладины в валик на дороге, чтобы способствовать входу установки в валик и свести к минимуму вибрацию. - Двойные работающие станции обеспечивают полный контроль, на уровне земли и с любой стороны машины. Недостатки данной модели: Так как, эта модель не имеет приемочного бункера, она не может обеспечивать непосредственную выгрузку смеси из самосвала. Для ее работы необходима перегрузка смеси в дорожные валики, что в свою очередь ведет к потерям температур. Этот факт следует отнести к существенным недостаткам данной модели. Перегружатель МС-30 (компания BLAW-KNOX). Фото 18. Перегружатель компании BLAW-KNOX модель МС-30. Перегружатель МС-30 является самоходным, на колесном ходу, система переработки/доставки сыпучего материала. Следует отметить преимущества данной модели: - Встроенный расходный бункер емкостью примерно 30 тонн. - МС-30 показало снижение стоимости перевозки материала и увеличение производительности по укладке дорожного покрытия, улучшая качество и гладкость нового асфальтового покрытия. - Модель имеет ленточный конвейер с высокомощным нижним приводом для разгрузки в соответствии с требованиями и для ровной непрерывной работы машины по укладке дорожного покрытия. - Применяя МС-30, возможна поточная или автономная укладка дорожного покрытия. Недостатки данной модели: Так как, эта модель имеет не изолированный конвейер для перегрузки асфальтобетонной смеси, это приводит к потерям температур. Так же большие размеры машины делают эту модель менее маневренной, что приводит к потерям производительности. Это также следует отнести к существенным недостаткам данной модели. Перегружатель CR 461 (компания CEDARAPIDS). Фото 19. Перегружатель компании CEDARAPIDS модель CR 461 (MS-2) Машина для подборки дорожных валиков с двигателем John Deere 4039Т Следует отметить преимущества данной модели: - Двойные роликовые цепи подъемника с накладными скребками. - Облицовочные плиты основания из высоколегированного сплава. - Подъемник с обратным ходом для очистки от засорений. - Двойное уплотнение на коробке передач главного вала. - Регулируемый отвал переднего скребка. - Ширина задних колес обеспечивает возможность погрузки на прицеп переднего скрепера. - Подвеска на трех опорных точках с гидравлическим фронтальным выравниванием. - Крышка устройства задней разгрузки элеватора съемная, для простоты технического обслуживания. Недостатки данной модели: Так как, эта модель не имеет приемочного бункера она не может обеспечивать непосредственную выгрузку смеси из самосвала. Для ее работы необходима перегрузка смеси в дорожные валики, что в свою очередь ведет к потерям температур. Этот факт следует отнести к существенным недостаткам данной модели. Перегружатель Shuttle Buggy 2500В (компания Roadtec). Фото 20. Перегружатель компании Roadtec Shuttle Buggy 2500В. Данная модель характеризуется: Место оператора: Места операторов с обеих сторон.
Панель управления поворачивается для использования с каждого положения,
позволяя управлять работой на той же или смежной полосе. Гидравлически
поднимаемый люк обеспечивает легкий доступ к основным механизмам. Внутренний
радиус разворота Пластинчатые конвейеры: Разгрузки грузовика: Высокопроизводительная система
разгрузки самосвала низкой высоты, отверстие шириной Бункеры: Перегружает из бункера с помощью
многошагового нихардового шнека внешним диаметром Разгрузки укладчика: Конвейер отклоняется от центра на
55 градусов в обе стороны. Максимальная высота подъема конвейера составляет 3.2.4 Требования к материалам и контроль качества. Контроль качества работКонтроль качества работ при устройстве асфальтобетонного покрытия с применением перегружателя асфальтобетонной смеси состоит из: - Входного контроля; - Операционного контроля; - Приемочного контроля. Входной контроль распространяется на все материалы используемые при производстве работ по устройству асфальтобетонного покрытия с применением перегружателя асфальтобетонной смеси. На все поступающие материалы должны быть представлены паспорта качества и соответствующие сертификаты. Результаты контроля фиксируются в лабораторном журнале. Операционный контроль В ходе производства работ по смешению на месте необходимо контролировать: - температуру асфальтобетонной смеси; - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - качество сопряжения смежных полос. Приемочный контроль При проведении приемки выполненных работ необходимо контролировать: - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - исполнительную производственно-техническую документацию. 3.2.5 Технологическая карта устройства асфальтобетонных покрытий с применением перегружателейОперация 1. Ограждение участка производства работ (схема ограждения должна быть согласована и утверждена органами ГИБДД) Операция 2. Подготовка основания Операция 3. Укладка асфальтобетонной смеси Операция 4. Уплотнение асфальтобетонной смеси Условные обозначения: В - ширина проезжей части (с учетом обочин) 3.2.6 Заключение1. Использование перегружателей позволяет: - Увеличивает производительность по укладке дорожного покрытия: смесь подается к асфальтоукладчику для обеспечения длительной непрерывной работы. - Снижает стоимость транспортировки материала: общее количество необходимых грузовиков снижается на 25 %, позволяет эффективно использовать более крупные грузовики, исключает "узкое место" - ожидание грузовика возле асфальтоукладчика. 2. Машина для перегрузки материала Shuttle Buggy производства Roadtec оказалась единственной из тестируемых машин, которая действительно полностью устраняла эффект сегрегации. 3. Результаты обследования покрытия показали, что при устройстве слоя с применением Shuttle Buggy 2500В температура покрытия более стабильна, чем температура, полученная без ее применения. Следовательно, достижение стабильности температур в покрытии, позволит в значительной степени повысить качество дорожной одежды. 4. Применяя перегружатель с трехшаговым шнеком Shuttle Buggy можно добиться стабилизации температур смеси в покрытии. Использование Shuttle Buggy избавляет от необходимости заезжать и выезжать со строящейся полосы или обочины. Отпадает необходимость строить временную полосу для грузовиков, объезжающих укладчик. 4. Регенерация асфальтобетонных покрытий4.1 Технология горячего ресайклинга4.1.1 ВведениеВо всем мире насчитывается более 15 млн. км дорог с асфальтобетонным покрытием и ежегодно несколько тысяч километров требуют капитального ремонта. Зарубежном местные органы управления тратят ежегодно около 100 млрд. долларов США с целью поддержания безопасного и функционального состояния дорог. Однако, ввиду недостаточности средств и высокой стоимости обычных способов ремонта, общая протяженность дорог, требующих восстановления, во всем мире весьма значительная. Поврежденное покрытие характеризуется плохим качеством поверхности дорожного полотна и его физическим старением в виде трещин, выбоин и рытвин. Разрушение покрытия в значительной степени зависит от климатических условий, интенсивности транспортного потока, повышенной нагрузки, а также от качества строительства и обслуживания дороги. Как показано на графике, разрушение асфальтобетонного покрытия увеличивается после нескольких лет эксплуатации, однако своевременные ремонтно-восстановительные работы - такие как устройство нового покрытия или вторичная переработка ранее уложенного асфальтобетона - могут восстановить качество покрытия и продлить срок службы дороги. Исследования Всемирного Банка показали, что вторичная переработка асфальтобетона является экономически эффективной в том случае, когда она выполняется до того, как разрушение дорожного покрытия станет значительным. Поверхностный слои (слои износа) выполняется из смеси битума (связующего компонента асфальтобетона), являющегося побочным продуктом переработки нефти, и минеральных заполнителей, состоящих из высококачественного гравия и песка. Во многих регионах мира этих материалов не хватает, что повышает их стоимость. В течение десятилетий специалисты по дорожным покрытиям испытывали различные способы повторного использования заполнителей и битума, находящихся в поврежденном асфальтовом покрытии. Одним из многообещающих методов является горячая вторичная переработка асфальтобетона на месте, и для этой технологии было создано различное оборудование. Процессы, использовавшиеся в ранних моделях такой дорожно-строительной техники, имели ряд недостатков, которые в большей степени устранены за счет внедрения ряда недавно разработанных инновационных технологических систем. Эти усовершенствования были успешно реализованы в AR2000 Super Recycler - дорожной технике компании Martec, при работе которой по восстановлению дорог используются все экологические, технические и экономические преимущества, присущие горячей вторичной переработке асфальтобетона на месте. 4.1.2 Опыт примененияОбъект: Межштатная магистраль "1-55" Страна: Соединенные Штаты Америки Местонахождение проекта: Северный и южный участки магистрали "1-55" в административном округе Пайк, штат Миссисипи Объем работ: Этот проект - первый случай использования системы "AR2000 Super Recycler" в Соединенных Штатах Америки. Департамент Транспорта штата Миссисипи ("МДГ") начал планирование применения метода горячей регенерации асфальтобетонного покрытия на месте после того, как его представители познакомились с работой оборудования компании "Martec" в Канаде в 1997 году. Первоначальное покрытие этого
шоссе было устроено в 1967 году и состояло из 140 мм плотной смеси горячего
асфальтобетона, уложенного поверх 200-миллиметрового слоя цементированного
основания. Проект ремонта дорожного покрытия на этом участке в 1984 году
включал создание "защитного" подслоя - стресс-абсорбирующей мембраны -
и укладку новой горячей асфальтобетонной смеси толщиной Главным видом повреждения дороги было повсеместное трещино-образование с минимальным колееобразованием. Данный проект предоставил
интересную возможность выполнения операции повторной регенерации ранее уже
рециклированного покрытия на месте. Была поставлена цель рециклирования
существующего дорожного покрытия на глубину до Этот проект продемонстрировал метод разработки состава и мониторинга выполнения работ по технологии получения покрытия типа "Superpave" с использованием горячей регенерации на месте. Объект: Межштатная магистраль "1 -85" Страна: США Местонахождение проекта: Административный
округ Кливленд, штат Северная Каролина Объем работ: Тип покрытия в результате проекта: "Open Graded Course" Год выполнения работ: 2001 В качестве главных подрядчиков для этого проекта Департамент Транспорта Северной Каролины выбрал "РИА Констракшин Компани" и "Миллер Труп Инк". Субподрядная организация "Мартек Рисайклинг Корпорэйшн" предоставила свою систему "AR2000 Super Recycler" для выполнения горячей регенерации на месте. Этот участок автодороги "1-85" был построен в 1965 году и являлся самой старой частью магистрали, в результате чего существовавшее покрытие требовало ремонта. Деформации и дефекты асфальтобетона, колейность покрытия - вот далеко не все параметры состояния участка. Работы начались в ноябре 2000 года и должны были продолжаться зимой. Однако из-за неожиданных погодных условий и низких температур работы были отложены до весны 2001 года. Работы, выполненные в рамках

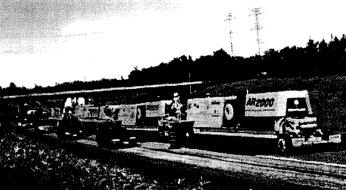

этого проекта, включали рециклирование существовавшего покрытия на глубину Средняя производительность
оборудования "AR2000 Super Recycler" на этом объекте составляла
примерно К маю 2001 года проект был успешно завершен. Помимо преимуществ, предоставляемых системой "AR2000", в чем убедилась компания "Миллер Труп Инк" при работе на этом объекте, они также пришли к выводу, что "забота об охране окружающей среды будет продолжать способствовать продвижению JPHM на позицию лидирующей технологии в отрасли". Автопоезд компании "Мартек" AR2000 Super Recycler за работой на межштатной магистрали "1-85" в штате Северная Каролина, США. Объект: Сочетание работы системы "AR2000 Super Recycler" компании "Martec" с оборудованием "ART220 Recycler" фирмы "Marini" Страна: Италия Местонахождение проекта: северная часть автострады А12-Е80, Ливорно-Чечина Объем работ Тип покрытия: полимерно-модифицированный пористый асфальтобетон Год выполнения работ: 2003 Использование пористого типа асфальтобетонных смесей и полимерно-модифицированного битума постоянно растет. Особенно пористое покрытие обладает явными преимуществами во влажном климате благодаря своим свойствам высокой водопроницаемости. Пористые асфальтобетоны также имеют преимущества по уменьшению шума. Однако одним из недостатков пористого покрытия является сложность поддержания дорог этого типа, так как поверхностные поры постепенно "блокируются" различными материалами, такими как масло, грязь, частицами шин, что значительно ограничивает преимущества этого покрытия. Движущим стимулом проекта являлось желание найти новаторское решение для восстановления пористого дорожного покрытия. "Martec" вошел в партнерские отношения с итальянской компанией "Pavimental S.p.A". и сдал ей в аренду автопоезд "AR2000 Super Recycler". Осуществление проекта включало использование системы "AR2000 Super Recycler" вместе с итальянским оборудованием ART 220 Recycler фирмы "Marini", которое было специально модифицировано для этого проекта. Впервые эта комбинация была использована для экономичной регенерации на месте пористого дорожного покрытия. Непрерывная операция включала
последовательную работу Предварительного Нагревателя и Предварительного
Нагревателя/Фрезы компании "Martec" с операцией "Marini ART 220
Recycler". На первом этапе операции коррекция градации состава смеси
достигалась разбрасыванием Компания "Autostrade
S.p.A", владеющая магистралями с пористым покрытием, осталась довольна
успешной работой компании "Pavimental S.p.A", а также усилиями той
компании по разработке эффективных методов ремонта дорог с пористым покрытием в
Италии. В целом, компания "Autostrade S.p.A" одобрила этот метод, и
дальнейшая работа была проведена на участке шоссе А12 Ливорно - Розиньяно.
Общее количество пористых покрытий, регенерированных компанией "Pavimental
S.p.A"достигло Объект: Международная автомагистраль, соединяющая Северную и Южную Америки. Страна: Коста Рика Местонахождение проекта: Северная
часть магистрали Объем работ: Международная автомагистраль,
соединяющая Северную и Южную Америки, или "Межамериканская
автострада", - это самая длинная дорога в мире протяженностью в Через Коста Рику проходят Объем работ по проекту автострады состоял в регенерации дорожного покрытия толщиной от 40 мм до 50 мм с Добавлением от 15 до 35 процентов новой асфальтобетонной смеси. Предпочтение было отдано методу горячей регенерации асфальтобетонного покрытия на месте по следующим причинам: этот метод дает качественные результаты; технические характеристики регенерированного асфальтобетона полностью совпадают с техническими характеристиками битумного асфальта; создается экономия времени и средств; улучшаются геометрические параметры дороги; улучшается коэффициент шероховатости и качества езды; выбросы в атмосферу не превышают допустимых норм; технология требует минимальной добычи гравийно-песочных асфальтных заполнителей; вызывает минимальные помехи дорожному движению по трассе; уменьшает импорт асфальтобетона и утечку валюты за границу; успешный опыт предыдущей работы "AR2000" гарантирует реализацию преимуществ горячей регенерации на месте, а также облегчает проведение последующего ремонта и поддержания надежного состояния дороги. Объект: Демонстрационный проект в Провинции Хебей. Страна: Китайская Народная Республика Местонахождение проекта:
Скоростная автомагистраль "Ши-Ан" Объем работ: Одна дорожная полоса
длиной Тип покрытия в результате проекта: Стандартная асфальтобетонная смесь Год выполнения работ: 2004 После нескольких лет изучения существующих технологий и различного оборудования, горячая регенерация асфальтобетонных покрытий на месте была выбрана в качестве наиболее подходящей технологии для программы восстановления автодорог в одной из самых крупных провинций Китая. Это решение было принято Департаментом Коммуникаций Провинции Хебей ("HPCD") на основе сопоставления традиционных методов ремонта дорог - таких, как наложение нового слоя, фрезерование с наложением нового укрытия, холодная регенерация асфальтобетонных покрытий на месте - с горячей регенерацией на месте. В октябре 2002 года фирма "Martec Recycling Corporation" в условиях жесткой международной конкуренции выиграла конкурс на поставку своего запатентованного самоходного оборудования - автопоезда "AR2000 Super Recycler". Был подписан заказ на поставку нового комплекта системы "AR2000 Super Recycler", после чего он был изготовлен в Японии и доставлен в Китай. "Martec" и "HPCD" запланировали демонстрацию на период июнь-июль 2004 года, основная цель которой состояла в следующем: - продемонстрировать производственные возможности и преимущества "AR2000" местным властям и специалистам-дорожникам; - ввести автопоезд в эксплуатацию на объекте проекта с одновременным практическим обучением китайских рабочих по управлению оборудованием с тем, чтобы подготовить их к самостоятельной работе с этой техникой на будущих реальных дорожных участках. Для достижения вышеуказанных целей компания "Martec" создала международную группу специалистов. Операторы из Коста Рики, которые недавно закончили работу на межамериканской автомагистрали с применением "AR2000", привезли в Хебей практический опыт, приобретенный в своей стране. Японская компания "Hitachi Construction Machinery Co.Ltd." поручила своему персоналу помочь компании "Martec" и его китайскому заказчику своевременно ввести эксплуатацию оборудование компании. Канадская компания "Trow Associates Inc." предоставила свои знания в области проектирования и подпора рецептуры асфальтобетонной смеси. Такая комбинация создала уникальную и редкую возможность для китайского персонала - перенять ценный опыт из первых рук от самых лучших "учителей". Одновременно местные дорожные рабочие, операторы, техники, инженеры и менеджеры получили возможность обучения во время демонстрации проекта. Система "AR2000" продемонстрировала свои возможности по обеспечению стандартного асфальтобетонного покрытия дороги в ходе проведения горячей регенерации на месте со скоростью от 3 до 6 м/мин. 4.1.3 Технология работТрадиционный метод восстановления поврежденного асфальтового полотна состоит в наложении новых слоев асфальта горячего смешивания, что возможно как поверх имеющегося покрытия без удаления старого асфальтобетона, так и с предварительным холодным дроблением изношенного слоя и удалением снимаемых материалов либо для их повторного использования в новой асфальтовой смеси, либо для их складирования как строительные отходы. Обычно новые слои устраиваются на всю поверхность дорожного полотна, включая обочины. Использование этого обычного метода ремонта приводит к большому расходу природных ресурсов, таких как битум и высококачественные заполняющие материалы. Такой процесс наложения нового слоя асфальтобетонного покрытия является не только материалоемким и дорогостоящим, но также приводит к значительным затратам времени, нарушению движения и потенциально опасен для автомобилистов. Горячая вторичная переработка асфальта на месте Горячая вторичная переработка асфальта на месте - это процесс восстановления поврежденного асфальтового покрытия. Весь процесс выполняется непосредственно на месте оборудованием автопоезда и начинается с подачи тепла на поверхностный слой изношенного асфальта для его нагрева. Материал асфальтобетона размягчается и рыхлится, дробится на месте барабанными механизмами, перемешивается с добавлением или без добавления восстанавливающего компонента и подается в смеситель. Затем эта смесь размещается по дорожному полотну и уплотняется для завершения восстановительного процесса. Несмотря на то, что этот основной метод 100 %-ного вторичного использования асфальтобетона может быть достаточно эффективным, для корректировки структурного состава или улучшения качества дорожного покрытия, возможно потребуются некоторые изменения состава смеси, такие как добавление нового асфальтобетона горячего смешивания или агрегатных материалов-заполнителей. Горячая вторичная переработка асфальтобетона на месте позволяет эффективно устранить классические симптомы повреждений дорожного покрытия: - Прекращается образование трещин и производится заполнение образовавшегося пространства. - Происходит перемешивание заполнителей и покрытие их поверхностей битумом. - Заполняются выбоины и ямы, сглаживаются бугры и ухабы. - Восстанавливаются дренажные каналы и выпуклость дорожного профиля. - Возобновляется эластичность покрытия посредством химического "омоложения" состарившегося и ставшего хрупким покрытия. - Становится возможной модификация крупности заполнителей и состава асфальта. - Улучшается безопасность движения на автострадах благодаря повышению устойчивости при торможении. Совершенствующаяся технология Первые поколения дорожной техники для горячей вторичной переработки асфальта на месте использовали нагреватели с форсунками открытого пламени или инфракрасные нагреватели высокой интенсивности, причем оба типа оборудования работали на пропане. Такие системы нагрева имели склонность к перегреву и повреждению связующих компонентов асфальтобетона, что приводило к образованию дыма и других нежелательных выбросов. Попытки избежать этого посредством снижения подачи тепла часто приводят к разрушению заполнителей на стадии разрыхления. В результате перегрева или недостаточного нагрева асфальтобетона получается перерабатываемый продукт, не соответствующий стандартам качества. Другими общими недостатками таких технологий являются небольшая скорость работы и опасности, возникающие в связи с использованием легко воспламеняющегося пропана. Большинство проблем, существовавших на ранних стадиях развития технологии, сейчас успешно решены. При правильной предварительной инженерной подготовке проекта ремонта дороги и при реализации его в условиях обеспечения контроля качества работы, технология горячей вторичной переработки асфальтобетона на месте позволяет получить дорожное покрытие по качеству такое же или даже с лучшими техническими характеристиками, чем дорожное полотно, "восстановленное" с использованием традиционного" метода наложения нового слоя горячей асфальтобетонной смеси. Основные преимущества Основными преимуществами горячей вторичной переработки асфальта на месте являются: - Существенная экономия средств и времени при сохранении существующей окружающей среды. - Сокращение потребления невозобновляемых ресурсов, таких как битум и агрегатные материалы. - Возможное проведение ремонта одной полосы дороги с созданием минимальных помех дорожному движению - Обеспечение более безопасных условий вождения для водителей благодаря отсутствию опасных, неровных поверхностей и скользкого, с маслянистой пленкой, дорожного полотна. - Сохранение существующей геометрии покрытия, что особенно важно на обочинах, люках и мостовых подъездах. Автопоезд "AR2000 Super Recycler" AR2000 Super Recycler компании Martec представляет собой группу самоходного оборудования - автопоезд, включающий один или два одинаковых предварительных нагревателя, дробильную установку (рыхлитель) с нагревателем и смесительно-сушильную установку с дополнительным нагревателем. В дополнение к этим основным блокам, для укладки и уплотнения нового покрытия обычно используются традиционный асфальтоукладчик и пневмоколесный и вибрационный дорожные катки. Для увеличения производительности работы автопоезда в его состав может быть включен дополнительный предварительный нагреватель асфальтобетона. Фото 21. Автопоезд "AR2000 Super Recycler" Принцип работы AR2000 Super Recycler использует Технологический Процесс компании Martec, разработанный для горячей переработки асфальта на месте, что обеспечивает высокие эксплуатационные характеристики этого оборудования. Данный процесс состоит из следующих этапов: предварительного нагрева; горячего разрыхления; повышения качества покрытия; и дополнительного нагрева, сушки и смешивания, за которыми следует укладка полученной новой асфальтобетонной смеси и трамбование нового покрытия. Две уникальные и запатентованные особенности Технологического Процесса Martec заключаются в применении технологии комбинированного нагрева асфальтобетонного покрытия направленным горячим воздухом в сочетании с низкоинтенсивным инфракрасным излучением и процессов дополнительного нагрева, сушки и смешивания. Предварительный нагрев Предварительный нагреватель оборудован блоком запатентованной системы нагрева, позволяющей плавно нагреть и размягчить поврежденное асфальтовое покрытие. Этот предварительный нагрев достигается комбинацией принудительной подачи горячего воздуха в сочетании с теплом инфракрасного излучения низкой интенсивности. Воздух разогревается до температуры около 700°С в камере сгорания, работающей на дизельном топливе. Струи горячего получаемого газа с высокой скоростью подаются на поверхность дорожного полотна через тысячи небольших отверстий в нижней плоскости камеры нагрева. Комбинация тепла направленного потока горячего воздуха с теплом низкоинтенсивного инфракрасного излучения, генерируемым камерой нагрева, эффективно обеспечивает равномерное и контролируемое прогревание изношенной поверхности дороги. Отработанный теплый воздух закачивается обратно в камеру для повторного подогрева, что уменьшает потери тепла и снижает потребление топлива. Эта инновационная технология нагрева используется во всех основных системах AR2000. Горячее разрыхление Машина горячего дробления

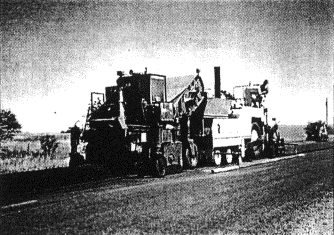

обеспечивает дополнительное нагревание асфальтобетона, что облегчает работу
трех барабанных рыхлителей-дробилок и позволяет удаление размягченной смеси
поврежденного асфальтобетона с горячей поверхности дорожного полотна без
разрушения заполнителей. Оснащение этой машины устройством автоматического
контроля обеспечивает съем слоя асфальтобетонного покрытия четко установленной
глубины за один проход машины по поверхности ремонтируемой дороги, а
расположение барабанных рыхлителей-дробилок при необходимости может меняться в

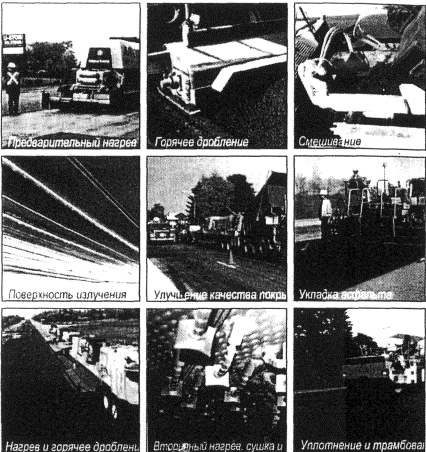

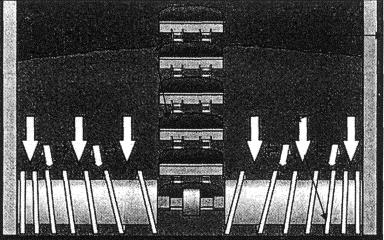

интервале от Фото 22. Система нагрева направленным потоком горячего воздуха в сочетании с инфракрасным излучением низкой интенсивности Улучшение качества покрытия С целью удовлетворения требований заказчика к качеству окончательного покрытия к перерабатываемой асфальтобетонной смеси (ПАС) могут добавляться корректирующие материалы. Ими могут быть восстановители, улучшающие связующие свойства асфальтобетона, а также новая асфальтобетонная смесь и заполнители, добавление которых используется для повышения качества и коррекции структурного состава покрытия. Благодаря установленной электронной системе мониторинга и дозирования добавки могут добавляться в любой комбинации с точной дозировкой как по объему, так и по скорости подачи. Вторичный нагрев, сушка, смешивание На этапе вторичного нагрева (сушки) смешивания ПАС непрерывно перемешивается и подвергается продолжающемуся прогреву горячим воздухом и инфракрасным излучением низкой интенсивности. Процесс вторичного нагрева, сушки и перемешивания обеспечивает тщательный и однородный нагрев ПАС и любых корректирующих добавок, а также и открывшегося подстилающего слоя дорожного полотна, в то же время предоставляя последнюю возможность для удаления всех излишков влаги. Перемешивание в смесителе ПАС и любые корректирующие добавки, температура которых достигает желаемого уровня, подбираются с поверхности дороги пластинчатым конвейером и транспортируются в двухвальный смеситель-мешалку, работающий с производительностью 200 тонн/час. Качество окончательного продукта обеспечивается тщательным перемешиванием ПАС и любых добавляемых материалов в этой мешалке высокой производительности. Укладка и уплотнение Из смесителя-мешалки полностью перемешанная новая асфальтовая смесь подается в бункер обычного асфальтоукладчика для последующей укладки. Уплотнение и покрытия дороги осуществляется обычными пневмоколесными и вибрационными дорожными катками. Фото 23. Технология работ Основные преимущества AR2000 Super Recycler: - Экономия затрат и времени Горячая вторичная переработка асфальтбетона оборудованием AR2000 Super Recycler может снизить затраты до 35 % и сократить время работы до 50 % по сравнению с традиционными методами перекрытия дорожного полотна. - Экологически благоприятная технология Оборудование AR2000 Super Recycler разработано и изготавливается для работы на дорогах практически без выбросов в атмосферу. - Производительность При восстановлении асфальтобетона

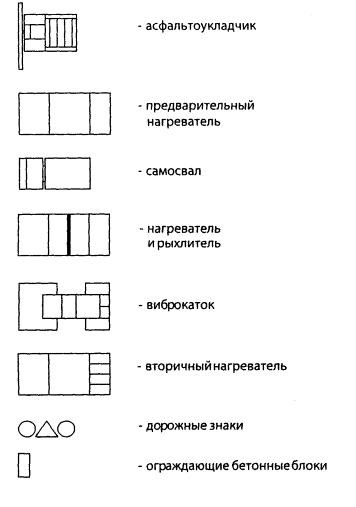

на глубину - Запатентованная система нагрева асфальтобетона. Запатентованная комбинированная система нагрева высокоскоростным потоком горячего воздуха и теплом инфракрасного излучения низкой интенсивности способна обеспечивать равномерный и контролируемый прогрев изношенного слоя. Это позволяет AR2000 Super Recycler перерабатывать все типы асфальтовых покрытий, таких как асфальт на основе гравия и мастики, с модифицированным полимером, пористый или не содержащий композитных веществ на основе графитового волокна, или типа "Superpave". - Запатентованная система последующего нагрева, сушки и смешивания Запатентованная система последующего нагрева, сушки и смешивания устраняет различие в температурах перерабатываемого снятого слоя асфальта и добавляемых материалов, повышает температуру смеси и одновременно с этим удаляет остаточную влагу, которая обычно присутствует в изношенном асфальтовом покрытии и отрицательно воздействует на качество переработанного асфальта. - Повышенные качества стыковки при укладке За счет правильно обеспечиваемого нагрева краев дорожного полотна и только что оголенной поверхности подстилающего слоя, стыковка имеющегося и нового материалов покрытия осуществляется по типу "горячих сварных швов" во время уплотнения асфальтобетона. - Добавки корректирующих материалов Любые комбинации различных корректирующих материалов, таких как восстановитель, улучшающий связующие свойства асфальтобетона, или новая добавочная смесь или агрегатные заполнители, корректирующие структурный состав или повышающие качество вторичного асфальтобетона, могут быть добавлены в восстанавливаемую дорожную одежду по спецификации заказчика. - Работа на дизельном топливе Система нагрева AR2000 Super Recycler работает на дизельном топливе, которое обычно доступно в любой точке мира. Это позволяет избежать использования сжиженного газа, такого как пропан. Горячая вторичная переработка асфальта на месте теперь может быть безопасно выполнена в любой точке мира. - Эффективное использование топлива Система AR2000 Super Recycler снижает потери тепла за счет принудительного закачивания отдавшего тепло воздуха обратно в камеру нагрева, что позволяет сократить расходы на генерирование тепла до 50% по сравнению с показателями работы оборудования вторичной переработки асфальтобетона предыдущих поколений, в которых для нагрева асфальтобетона применялись системы открытого пламени или тепло высоко интенсивного инфракрасного излучения. - Простота перемещения Основные блоки оборудования в составе AR2000 Super Recycler могут быть легко соединены с тракторными тягачами и передислоцированы на новый участок работы, двигаясь по автомагистралям с нормальной скоростью движения. 4.1.4 Требования к материалам и контроль качества.Контроль качества работ при устройстве асфальтобетонного покрытия с применением технологии горячего ресайклирования состоит из: - Входного контроля; - Операционного контроля; - Приемочного контроля. Входной контроль распространяется на все материалы используемые при производстве работ по устройству асфальтобетонного покрытия с применением ресайклера. На все поступающие материалы должны быть представлены паспорта качества и соответствующие сертификаты. Результаты контроля фиксируются в лабораторном журнале. Операционный контроль В ходе производства работ по ресайклированию необходимо контролировать: - температуру асфальтобетонной смеси; - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - качество сопряжения смежных полос. Приемочный контроль При проведении приемки выполненных работ необходимо контролировать: - геометрические параметры уложенного слоя; - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - исполнительную производственно-техническую документацию. 4.1.5 Технологическая картаОперация 1. Ограждение участка производства работ (схема ограждения должна быть согласована и утверждена органами ГИБДД) Операция 2. Предварительное нагревание и рыхление покрытия Операция 3. Укладка асфальтобетонной смеси с применением вторичного нагревателя. Операция 4. Уплотнение асфальтобетонной смеси Условные обозначения: В - ширина проезжей части (с учетом обочин) 4.1.6 ЗаключениеПрименение данной технологии позволяет обеспечить следующие преимущества: - Экономия затрат и времени Горячая вторичная переработка асфальта оборудованием AR2000 Super Recycler может снизить затраты до 35 % и сократить время работы до 50 % по сравнению с традиционными методами перекрытия дорожного полотна. - Экологически благоприятная технология Оборудование AR2000 Super Recycler разработано и изготавливается для работы на дорогах практически без выбросов в атмосферу. - Производительность При восстановлении асфальтобетона
на глубину - Повышенные качества стыковки при укладке За счет правильно обеспечиваемого нагрева краев дорожного полотна и только что оголенной поверхности подстилающего слоя, стыковка имеющегося и нового материалов покрытия осуществляется по типу "горячих сварных швов" во время укатывания асфальта. - Эффективное использование топлива Система AR2000 Super Recycler снижает потери тепла за счет принудительного закачивания отдавшего тепло воздуха обратно в камеру нагрева, что позволяет сократить расходы на генерирование тепла до 50 % по сравнению с показателями работы оборудования вторичной переработки асфальта предыдущих поколений, в которых для нагрева асфальта применялись системы открытого пламени или тепло высоко интенсивного инфракрасного излучения. - Простота перемещения Основные блоки оборудования в составе AR2000 Super Recycler могут быть легко соединены с тракторными тягачами и передислоцированы на новый участок работы, двигаясь по автомагистралям с нормальной скоростью движения. 5. Применение холодного асфальтобетона при ямочном ремонте5.1.1. ВведениеИспользование холодного асфальтобетона, связано с получением ряда выгод, в частности, на отдаленных участках работ, невыгодных для использования горячего асфальтобетона, а также по экологическим причинам. Эта технология требует мастерства и учения, профессиональной подготовленности и соответствующих материалов. Ограниченность разработок в этой области до настоящего времени не позволяла получения свойств, для этого типа асфальтобетона, близких к свойствам горячего асфальтобетона. В последние годы в исследованиях получены важные результаты, которые позволят отказаться от эмпирических методов изготовления смеси, а производить ее на основе точного знания природы минералогического гранулата и получать качество смеси сравнимое с качеством горячей смеси. Покрытия с холодной укладкой применяются в различных формах: - тяжелая эмульсия - холодная смесь - жидкая холодная смесь Все эти продукты представляют собой смесь гранулата с эмульсией, однако различие между ними достаточно большое и их применение должно соответствовать специфике использования. 5.1.2. Опыт примененияВ период 1990-2000 гг. в Швеции, компании Nynas, Skanska и NCC разработали и улучшили технологию применения холодных смесей. Были разработаны эмульгатор, метод укладки и добавка, позволяющая улучшить контроль за когезией и ограничить обезвоживание. В 2005 году в Нижнем Новгороде проведён текущий (ямочный) ремонт холодным асфальтом: - пересечение улиц Ванеева - Н.
Сусловой ( - пересечение ул. Тимирязева -

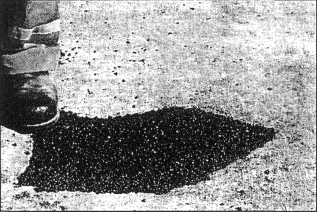

пл. Лядова ( - ул. Тимирязева ( В 2005 году в г. Москве на проспекте Андропова и Варшавском шоссе в рамках эксперимента произведен ямочный ремонт холодным асфальтом. Площадь ремонта не превышала 10 квадратных метров, однако этого достаточно, чтобы провести мониторинг состояния автомагистрали в течение длительного времени и поведения нового материала при больших скоростях, экстренном торможении автомобилей и т.п. Фото. 24 Проведение ямочного ремонта холодным асфальтом. 5.1.3 Технология работТерминология, относящаяся к материалу "холодного асфальта", несколько запутана, различия между его видами неспециалистам не всегда понятны. Данный материал - это смесь, состоящая из основы - гранулата и битумной эмульсии. Уложенная смесь уплотняется. Холодная смесь: это название охватывает два вида смеси - смесь на эмульсии для немедленного применения; - смесь, которая может некоторое время храниться. Классификация осуществляется по содержанию в покрытии пустот (табл. 2).
В частности
зарубежный стандарт NF Р 98-139 для холодного асфальтобетона размер фракций
гранулата устанавливает как 0/10 или 0/14 при толщине покрытия 5- Первые эксперименты проводились на асфальтобетоне 0/6 с толщиной слоя 3-4 см. Состояние этого покрытия через четыре зимы оказалось вполне удовлетворительным. Основные характеристики данного покрытия даны в таблице 3.

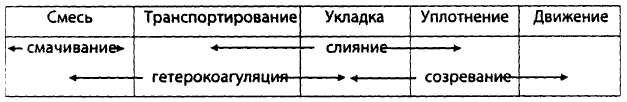

В изготовлении этого покрытия широко использована эмульсия. По своим характеристикам оно сравнимо с полугранулированным асфальтобетоном. К числу его достоинств можно отнести: - возможность изготовления на подвижной смеси в установке; - возможность выполнения операций по выравниванию и отделке покрытия на завершающем этапе; - равномерная макроструктура: =
0,6 - Со старением это покрытие представляет собой классический асфальтобетон. Путями улучшения покрытия могут быть: - предварительная подготовка гранулата (холодная); для обработки его поверхности и задержания распада эмульсии используются эмульгаторы, затем эмульсия. С помощью эмульгаторов может быть повышена (модифицирована) стабильность эмульсии. - рекомендуется хорошее смачивание гранулата перед внесением в смесь эмульсии. Условия внесения поверхностно-активного вещества в смесь: поверхностно-активное вещество может, как добавка, вносится до внесения эмульсии или вместе с нею, т.к. кинетическая адсорбция поверхностно-активного вещества происходит быстрее, чем адсорбция битума. Формирование битумной пленки является функцией вязкости, которая может быть слишком низкой для получения смеси нужного качества. Необходимо применять смешанную эмульсию с мягким битумом [проницаемость (пенетрация) 500] и с жестким (проницаемость 20/30) для получения в итоге битума 50/70. Другой, более общий подход представляет производство холодного асфальтобетона, с высококачественным выполнением каждого из необходимых этапов: изготовление, транспортировка, укладка, уплотнение, образование когезии. Для данного материала необходимы следующие условия: - покрытие: комплексная обработка материалов; - гибкость: легкость применения при транспортировке и укладке; - распад: осуществление контроля; - когезия: обеспечение быстрого образования когезии для открытия транспортного движения. Механизм устройства покрытия Одним из исследуемых свойств холодного асфальтобетона является легкость обволакивания зерен гранулата эмульсией. Образование битумной пленки можно рассмотреть в четыре приема: - смачивание эмульсией гранулометрического состава; - гетерокоагуляция молекул битума, обеспечивающее цельность битумной пленки и начало образования когезии; - фаза слияния; - легкость обработки, ведущая к свойствам финального этапа устройства покрытия. Данные процессы представлены в таблице 4. Таблица 4 Образование битумной пленки: - Гидрофобизация гранулата Минералогический состав гранулата неоднороден, в нем могут быть материалы, содержащие кремнезем, известняк и др. породы. Разнообразность каменных материалов будет характерной для гранулометрического состава в большинстве случаев устройства дорожных покрытий. Гидрофобизация ограничивает взаимосвязь кислотосодержащих материалов с эмульсией, предотвращает преждевременный распад эмульсии, повышает адгезию вяжущего. - Коалесценция (слипание) образуется путем образования битумной пленки. - частицы битума перегруппировываются в сгустки небольшого объема. Уменьшение объема не способствует сохранению неразрывности пленки битума. Однако происходящее необходимо для внедрения фильтогенного агента, понижающего внутреннее напряжение в пленке и в модуле эластичности глобул. Дозирование добавок для улучшения внутреннего напряжения измеряется капельным тензиометром. Добавки позволяют получить гомогенную, хорошо применяющую к гранулату пленку. Осуществить реологическое измерение пленки возможности нет. Из-за отсутствия специфической технологии характеристики материала измерялись по методам классических исследований, которые обеспечивают определение большинства свойств, например, содержание воды, механическое сопротивление в сравнении с горячей смесью, когезия на ранней стадии уложенного покрытия. 5.1.4 Требования к материалам и контроль качестваБитумная эмульсия исследуется по ее важнейшим характеристикам: вязкости, стабильности, способности к хранению, реактивности и сцеплению. Влияние содержания вяжущего и гранулата на вязкость и на стабильность хранения, а содержание эмульгатора на реактивность хорошо известны. Также как тенденция выпадения крупных частиц в эмульсии в осадок. При изготовлении эмульсии важно знать показатель распада эмульсии. Форма гранулометрической кривой, в большей или меньшей степени, влияет на вязкость эмульсии. Наличие крупных частиц определяет степень возможности выпадения их в осадок При изготовлении эмульсии используемый эмульгатор окутывает частицы битума в его жидкой фазе. Содержание остаточного эмульгатора позволяет также определить величину поверхностно-активного вещества в этой фазе. Эта информация нужна, т.к. распределение поверхностно-активного вещества не всегда бывает идентичным. Реактивность эмульсии прямо связана с количеством остаточного эмульгатора. При его большем содержании стабильность эмульсии выше. Некоторые параметры, такие как количество воды или остаточного эмульгатора, облегчают устройство покрытия, но их избыток вреден, что представляет собой определенную проблему. При изготовлении холодной смеси необходимо с самого, начала изучить компоненты гранулометрического состава, его поверхностные характеристики, обусловливающих контакт с эмульсией. Соответственно необходимо знать реактивность гранулята, особенно увеличение рН или базовый потенциал гранулята, связанного со свободными катионами. Количество и химическая природа свободных катионов обусловливают тип эмульгатора, применяемого при изготовлении эмульсии. В результате облегчается контакт между катионами и эмульгатором. Как уже упоминалось, для получения хороших механических характеристик необходимо избежание в смеси избытка воды и содержания остаточного эмульгатора. Механические свойства покрытия со временем изменяются. Если холодная смесь изготавливается с вяжущим, которое используется для горячей смеси, то ее характеристики могут иметь значения сравнимые с характеристиками горячей смеси. Исследованиями установлено, что как избыток в смеси воды, так и избыток эмульгатора замедляют процесс усадки. При изготовлении смеси важно предусматривать требующееся содержание вяжущего материала, но и точное количество воды в смеси в фазах ее укладки и уплотнения. Исследования показали, что механические свойства холодного асфальта по мере удаления воды повышаются, однако, ее содержание не должно до полного удаления, считается нормальное, если ее содержание сохранится на уровне 1-1,5 %. Контроль качества работ Контроль качества работ при устройстве ямочного ремонта асфальтобетонного покрытия с применением холдного асфальтобетона состоит из: - Входного контроля; - Операционного контроля; - Приемочного контроля. Входной контроль распространяется на все материалы используемые при производстве работ по устройству ямочного ремонта асфальтобетонного покрытия. На все поступающие материалы должны быть представлены паспорта качества и соответствующие сертификаты. Результаты контроля фиксируются в лабораторном журнале. Операционный контроль В ходе производства работ по ямочному ремонту асфальтобетонного покрытия необходимо контролировать: - Качество подготовки (очистка от пыли и грязи, просушка, подгрунтовка и т.д.) карт ремонта; - физико-механические показатели устроенной карты ремонта согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - качество сопряжения смежных полос. Приемочный контроль При проведении приемки выполненных работ необходимо контролировать: - геометрические параметры устроенной карты (ровность); - физико-механические показатели устроенного слоя согласно ГОСТ 9128-97 или иного, указанного в Проекте документа; - исполнительную производственно-техническую документацию; 5.1.5 Технологическая картаОперация 1. Ограждение участка производства работ (схема ограждения должна быть согласована и утверждена органами ГИБДД) Операция 2. Подготовительные работы (нарезка и очистка карт ямочного ремонта от пыли и грязи, просушка и подгрунтовка) Операция 3. Укладка холодной асфальтобетонной смеси Операция 4. Уплотнение карты ямочного ремонта 1 Условные обозначения: В - ширина проезжей части (с учетом обочин) 5.1.6 ЗаключениеНаучные работы позволили получить новые результаты в области применения холодного асфальта, уточнили или подтвердили сведения, полученные эмпирическим путем. Применяемые в составе холодных асфальтобетонных смесей эмульсии характеризуются тем, что они стабильны на протяжении всего рабочего процесса по устройству ямочного ремонта. Это позволяет использовать вязкий битум на дорогах с интенсивным движением, расширяет область применения холодных асфальтобетонных смесей, благоприятствует снижению вредного влияния на окружающую среду и обеспечивает снижение затрат. 6. ЗаключениеВ настоящее время в дорожном хозяйстве России при выполнении дорожно-строительных работ во многих случаях используются традиционные технологии и материалы, которые были изучены и рекомендованы десятилетия назад. Новые технологии и материалы в дорожной отрасли применяются в недостаточной степени. Это частично объясняется несвоевременной и недостаточно полной и объективной информацией о новых технологиях и материалах. В ходе проведенного анализа отечественных и зарубежных новых технологий, машин и механизмов была оценена их эффективность. Использование результатов данного анализа позволит повысить качество материалов, конструкций и изделий и увеличить долговечность автомобильных дорог. Информация о результатах данного анализа должна быть доведена до органов управления дорожным хозяйством о новых технологиях и дорожно-строительных материалах. Полученная объективная информация о новых технологиях и дорожно-строительных материалах позволит органам управления дорожным хозяйством оперативно ее использовать при выполнении дорожно-строительных работ, что обеспечит достижение необходимого качества в меньшие сроки и с наименьшими затратами. | ||||||||||||||||||||||||||||||||||||||||||
