Изменение № 2 ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 41 от 24.05.2012)

Зарегистрировано Бюро по стандартам МГС № 6591

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, BY, KZ, KG, MD, RU, TJ, UZ [коды альфа-2 по MK (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации*

________

* Дата введения в действие на территории Российской Федерации - 2013-07-01.

Раздел 1 изложить в новой редакции (кроме наименования): «Настоящий стандарт распространяется на стальные вертикальные цилиндрические резервуары (далее - резервуары) вместимостью от 100 до 100000 м3, используемые для определения объема нефти и нефтепродуктов при проведении государственных учетных операций и для их хранения, при осуществлении торговли и товарообменных операций с нефтью и нефтепродуктами и устанавливает методику первичной, периодической и внеочередной поверок».

(Поправка).

Пункт 3.1. Первый абзац после слов «с целью» изложить в новой редакции: «подтверждения соответствия резервуаров метрологическим требованиям».

Пункт 3.17 дополнить примечанием:

«Примечание - При применении для поверки резервуаров передвижных эталонных установок со сдвигом дозирования и проскоком в качестве поверочной жидкости используют только воду».

Пункт 5.1.2. Второй абзац изложить в новой редакции (до слов «при объемном методе»):

«при геометрическом методе:

±0,20 % - для резервуаров вместимостью от 100 до 3000 м3;

±0,15 % -    »                      »                      от 3000 до 5000 м3;

±0,10 % -    »                      »          от 5000 до 100000 м3 и более;».

Пункт 5.2.5. Исключить слова: «по взрывозащищенности - ГОСТ 12.1.011».

Пункт 6.1 изложить в новой редакции (сноску1) исключить):

«6.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели».

Подпункт 7.1.1. Сноску1) изложить в новой редакции:

«1) На территории Российской Федерации действует Приказ Ростехнадзора от 29.01.2007 № 37».

Пункт 7.9 после слов «объемным методом» изложить в новой редакции: «должны быть во взрывозащищенном исполнении для группы взрывоопасных смесей категории II-TЗ по ГОСТ 12.1.011 и предназначены для эксплуатации на открытом воздухе. Данное требование по взрывозащищенности не распространяется на средства поверки, если в качестве поверочной жидкости применяется вода».

Подпункт 9.1.3.3 дополнить перечислением - и):

«и) устанавливают рейку повторно против первой отметки разбивки, отсчитывают показания шкалы рейки l´1 с погрешностью до 1 мм. Расхождение между показаниями шкалы рейки l1 и l´1 не должно превышать ±3 мм. В случае не выполнения этого условия проводят повторные измерения, выполняя процедуры, изложенные в перечислениях в) - и)».

Пункт 9.1.7 дополнить подпунктом - 9.1.7.3:

«9.1.7.3 Проводят нивелирование нижней границы внутренней детали в следующей последовательности (рисунок А.15а):

а) устанавливают нивелир на днище резервуара и приводят его в горизонтальное положение;

б) устанавливают рейку в точке касания днища грузом рулетки JI и отсчитывают показания рейки Jл с точностью до 1 мм;

в) устанавливают рейку в точке А и отсчитывают показания рейки с точностью до 1 мм:

1) в точке В, соответствующей расстоянию по вертикали от днища резервуара до нижнего торца внутренней детали по ее оси J'д;

2) в точке С, соответствующей расстоянию по вертикали от днища резервуара до горизонта J"д.

Примечание - Нивелирование нижней границы внутренней детали может быть проведено при нивелировании высоты «мертвой» полости резервуара.

Результаты измерений Jл, J'д, J"д вносят в протокол, форма которого приведена в приложении Б».

Пункт 9.1.8 дополнить подпунктом - 9.1.8.8:

«9.1.8.8 Проводят нивелирование высоты «мертвой» полости резервуара с приемно-раздаточным патрубком (ПРП) или приемно-раздаточным устройством (ПРУ) в следующей последовательности (рисунки А.15б, А.15в):

а) устанавливают нивелир в соответствии с 9.1.7.3, перечисление а);

б) устанавливают рейку вертикально в точке касания днища грузом рулетки JI и отсчитывают показания рейки Jл с точностью до 1 мм;

в) устанавливают рейку вертикально в точке А и отсчитывают показания рейки с точностью до 1 мм:

1) в точке В, соответствующей нижней внутренней образующей j-го ПРП (рисунок А.15б) (J"м.п)п , или соответствующей верхнему срезу j-го ПРУ (рисунок А.15в) (м.п)уj;

2) в точке С, соответствующей расстоянию по вертикали от днища резервуара до горизонта нивелира (J"м.п)пj, (J"м.п)уj.

Результаты измерений Jл, (м.п)j, (J"м.п)j. вносят в протокол, форма которого приведена в приложении Б».

Пункт 9.1.11.2. Первый абзац после слов «измеряют рулеткой» изложить в новой редакции: «от днища резервуара (при отсутствии наклона резервуара) или от точки касания днища грузом рулетки (при наличии наклона резервуара) до нижней части плавающего покрытия или до нижнего края поплавка понтона резервуара (рисунок А.20)».

Подпункт 10.3.1.1 после слов «шагом DНн = 1 см» дополнить словами: «или шагом DНн = 1 мм (при необходимости)».

Пункт 10.3.3 изложить в новой редакции:

«10.3.3 При составлении градуировочной таблицы значения вместимости резервуара в метрах кубических определяют до третьего знака после запятой, соответствующего 1 дм3».

Пункт 10.3.4. Формулу (18) изложить в новой редакции:

«Vi = Vцi + (DVгi - DVг (i - 1)),

(18)».

Приложение А дополнить рисунками - А.15а, А.15б, А.15в, А.20:

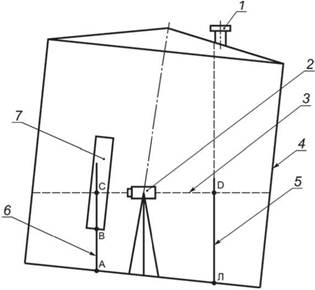

1 - измерительный люк; 2 - нивелир; 3 - горизонт нивелира; 4 - резервуар;
5 - рейка, установленная в точке Л; 6 - рейка, установленная в точке А; А, Л - точки установки рейки;
В, С, D - точки отсчета по рейке

Рисунок А.15а - Схема нивелирования нижнего положения внутренней детали

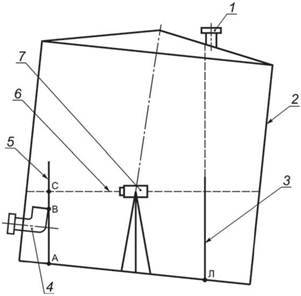

1 - измерительный люк; 2 - резервуар; 3 - рейка, установленная в точке Л;
4 - приемно-раздаточный патрубок (ПРП); 5 - рейка, установленная в точке А; 6 - горизонт нивелира;
7 - нивелир; А, Л - точки установки рейки; В, С - точки отсчета по рейке

Рисунок А. 15б - Схема нивелирования высоты «мертвой» полости резервуара

1 - измерительный люк; 2 - резервуар; 3 - рейка, установленная в точке Л;
4 - приемно-раздаточное устройство (ПРУ); 5 - рейка, установленная в точке А; 6 - горизонт нивелира;
7 - нивелир; А, Л - точки установки рейки; В, С - точки отсчета по рейке

Рисунок А.15в - Схема нивелирования высоты «мертвой» полости резервуара

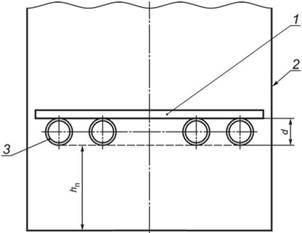

1 - понтон с поплавками; 2 - стенка резервуара; 3 - поплавок;
hп - расстояние от днища резервуара до нижней части поплавков; d - диаметр поплавка

Рисунок А.20 - Схема резервуара с понтоном с цилиндрическими поплавками

Приложение Б дополнить таблицами - Б.7.1, Б.9.3, Б.9.4, Б.15.1:

Таблица Б.7.1 - Нивелирование нижней границы внутренней детали

Диаметр, мм

Объем, м3

Верхняя граница hвд, мм

Отсчет по рейке, мм

Jл

J´д

J"д

1

2

3

4

5

6













Примечания

1 Графу 3 заполняют только для внутренней детали сложной геометрической формы

2 Значение hвд (графа 3) принимают по технической документации на резервуар.

Таблица Б.9.3 - Нивелирование высоты «мертвой» полости резервуара с ПРП

Номер ПРП

Отсчет по рейке, мм

Вместимость V м.п, м3

Jл

(J'м.п )п

(J"м.п)п

1

2

3

4

5































Примечания

1 Графу 5 заполняют при определении вместимости «мертвой» полости объемным методом.

2 Обозначение «п» соответствует термину «патрубок».

Таблица Б.9.4 - Нивелирование высоты «мертвой» полости резервуара с ПРУ

Номер ПРУ

Отсчет по рейке, мм

Вместимость V м.п, м3

Jл

(J´м.п )у

(J"м.п )у

1

2

3

4

5































Примечания

1) Графу 5 заполняют при определении вместимости «мертвой» полости объемным методом.

2) Обозначение «у» (графы 3, 4) соответствует термину «устройство».

Таблица Б.15.1 - Понтон с поплавками цилиндрической формы

Масса тп , кг

Диаметр поплавка d, мм

Суммарная длина поплавков Lп, мм

Диаметр отверстия, мм

Расстояние от днища резервуара при крайнем положении поплавков, мм

Di

D2



нижнем hп

верхнем h'n

1

2

3

4

5

6

7

8

















Окончание таблицы Б.15.1

Параметр опоры

Уровень жидкости в момент всплытия Нвсп , мм

Объем жидкости в момент всплытия Vвсп , м3

Диаметр, мм

Число, шт.

Высота, мм

9

10

11

12

13











Примечания

1) Если опоры понтона приварены к днищу резервуара, то их относят к числу внутренних деталей.

2) Графы 12, 13 заполняют при применении объемного метода.

Приложение Г. Пункт Г.5.3. Формулу (Г.27) изложить в новой редакции:

«

(Г.27)»;

пункт Г.5.4 дополнить подпунктом - Г.5.4.1:

«Г.5.4.1 При нивелировании высоты «мертвой» полости резервуара по 9.1.8.8 уровень жидкости, соответствующий высоте «мертвой» полости , вычисляют по формуле

(Г.30б)

где Jл - показание рейки в точке Л (рисунок А.15а);

м.п, J"м.п - показание рейки в точках В, С»;

подпункт Г.5.7.2. Заменить слова: «в пределах уровня Н'0» на «в пределах от плоскости, проходящей через контур днища резервуара, до уровня Н0»;

формулы (Г.34), (Г.34а) и экспликацию изложить в новой редакции; дополнить примечаниями и формулой (Г. 34б):

(Г.34)

где Н - уровень жидкости, отсчитываемый от плоскости, проходящей через контур днища резервуара;

K0 - параметр, вычисляемый по формуле

(Г.34a)

где α - угол, вычисляемый по формуле

(Г.34б)

Примечания

1 Коэффициент K0 используют только при выполнении условия: fл < Н0.

2 Значение коэффициента K0 при уровне Н0 принимают равным единице»;

подпункт Г.5.7.3 изложить в новой редакции:

«Г.5.7.3 Объем неровностей днища Dдн при уровне выше уровня Н0 до высоты неровностей днища f0 вычисляют по формуле

(Г.35)»;

подпункт Г.5.7.4 после слов «грузом рулетки f"л» изложить в новой редакции: «при выполнении условия fл > Н0 величину DVл вычисляют по формуле

(Г.36)»;

исключить слова: «Величину DV0 вычисляют по формуле (Г.34)»;

исключить последний абзац.

Подпункт Г.5.7.5. Формулу (Г.37) изложить в новой редакции:

(Г.37)»;

подпункт Г.7.5.6 изложить в новой редакции:

«Г.5.7.6 Поправочный коэффициент F и внутренний радиус первого пояса резервуара R, входящие в формулы (Г.34) - (Г.37), вычисляют по формулам:

(Г.38)

(Г.39);

где f0 - высота неровностей днища, вычисляемая по формуле (Г.33);

Lвн - внутренняя длина окружности первого пояса резервуара, вычисляемая по формуле (Г.2) или по формуле (Г.2а);

η - степень наклона резервуара, вычисляемая по формуле (Г.13) или по формулам (Г.14), (Г.15).

Примечание - Поправочный коэффициент F учитывает влияние наклона резервуара на объем неровностей днища резервуара»;

пункт Г.5.7 дополнить пунктом - Г.5.7.11:

«Г.5.7.11 При нивелировании нижней границы внутренней детали по 9.1.7.3 уровень жидкости, соответствующий нижней границе внутренней детали , вычисляют по формуле

(Г.39г)

где Jл - показания рейки в точке JI (рисунок А.15а);

 - показания рейки в точках В, С.

Если высота горизонта нивелира находится выше верхней границы внутренней детали (на рисунке А.15а не показано), то уровень жидкости, соответствующий верхней границе внутренней детали ()´, вычисляют по формуле (Г.39г)»;

подпункт Г.5.8.1. Формула (Г.41). Экспликация. Последний абзац изложить в новой редакции; дополнить формулой (Г.41а):

«α - угол, вычисляемый по формуле

,

где Н' - уровень жидкости, отсчитываемый от плоскости, проходящей через контур днища резервуара, до уровня H0;

Ни - исходный уровень, вычисляемый по формуле

(Г.41а)»;

подпункт Г.5.8.2. Формулу (Г.42) и экспликацию изложить в новой редакции:

(Г.42)

где Н - уровень, отсчитываемый от плоскости, проходящей через контур днища резервуара»;

пункт Г.7.1. Формулу (Г.47) изложить в новой редакции:

«

(Г.47)»;

экспликацию дополнить абзацами:

Rn - радиус плавающего покрытия;

0- величина, вычисляемая по формуле

0 = l0 + D,

где D - зазор между стенкой резервуара и плавающим покрытием»;

пункт Г.7.2. Формула (Г.48г). Экспликацию Dh1 изложить в новой редакции; дополнить формулой - (Г.48д):

«где Dh1 - предельная высота дополнительного погружения плавающего покрытия, определяемая из уравнения:

(Г.48д)

где F (Dhпред ) - предельное значение функции F (Dh), вычисляемое по формуле (Г.48в);

Dh - текущая высота дополнительного погружения плавающего покрытия, изменяющего от 0 до Dh1»;

пункт Г.7.2 дополнить подпунктами - Г.7.2.1, Г.7.2.2:

«Г.7.2.1 Уровень, соответствующий высоте всплытия понтона с поплавками цилиндрической формы  (рисунок А.20), вычисляют по формуле

где Нп - уровень жидкости, соответствующий расстоянию от днища резервуара до нижней части поплавков hп (рисунок А.20), вычисляемый по формуле (Г.47) при значении η, равном нулю;

Dh* - предельная высота погружения поплавков, при которой происходит всплытие понтона.

Значение величины Dh* определяют из уравнения

(Г 48е)

где Vn - объем жидкости, вытесненный поплавками, вычисляемый по формуле (Г.45), м3;

Vопор - объем опор понтона, м3. Если опоры понтона смонтированы на днище резервуара, то значение объема опор принимают равным нулю;

d - диаметр поплавков, мм;

Lп - суммарная длина поплавков, мм;

Dh - текущая высота дополнительного погружения поплавков, изменяющаяся от 0 до Dh*, мм.

Г.7.2.2 Объем жидкости от исходного уровня до уровня, соответствующего всплытию понтона:

- от уровня, соответствующего высоте «мертвой» полости резервуара Нм.п, до уровня , м3, вычисляют по формуле

(Г.48ж)

- от уровня (Нп - Нм.п) до уровня (Нп + Dh*) , м3, вычисляют по формуле

(Г.48и)

где Т - параметр, вычисляемый по формуле

;

hопор - высота опор понтона.

Значения объема  определяют по формуле (Г.48и), последовательно увеличивая высоту погружения понтона Dh от 0 до ее предельного значения Dh*»;

пункт Г.7.3. Формула (Г.49а). Заменить обозначение: «Dh пред» на «(Hп - Hм.п)»;

формула (Г.49б). Экспликацию дополнить абзацем:

«Dh1 - предельная высота дополнительного погружения плавающего покрытия, определяемая по формуле (Г.48д)».

Пункт Г.9.1. Формулу (Г.51) изложить в новой редакции:

(Г.51)».

Приложение И. Пункт И.2 исключить.

Приложение К. Пункт К.1 после слов «градуировочной таблицы» дополнить знаком сноски: 1);

дополнить сноской:

«1) Форма титульного листа градуировочной таблицы не подлежит изменению»;

пункт К.2 после слов «градуировочной таблицы» дополнить знаком сноски: 2);

дополнить сноской:

«2) Форма градуировочной таблицы не подлежит изменению».

Приложение JI. Исключить слова: «Согласовано. Руководитель органа государственной метрологической службы».

Приложение М. Библиография. Позицию [5] изложить в новой редакции:

«[5] РД 153-39-011-97 Инструкция по учету нефтепродуктов на магистральных нефтепродуктопроводах».

(ИУС № 12 2012 г.)
