Министерство энергетики и электрификации СССР Заместитель начальника Главного Технического управления Письмо № 8-7/8 Д.Я. Шамараков 24 января 1978 г. |
УТВЕРЖДАЮ Заместитель министра энергетического машиностроения Ю.В. Котов 16 марта 1978 г. со сроком введения 01.04 1978 г. |
ИЗМЕНЕНИЕ № 2 ОСТ 24.838.16-74 «Аппараты золосмывные. Основные параметры и размеры. Технические требования»
Стр. 2 заменена новой.
Черт. 2 в таблице «Обозначение сплава» заменить на «Обозначение сопла».
Раздел 2 «Технические требования» дополнить пунктом 2.14.
«2.14. По требованию заказчика установка люка и сопла может производиться при монтаже по месту».
|
Размеры, мм |
|||||||||
|
B* |
L |
Dy |
dy |
b |
h* |
L*1 |
L2 |
L3 |
|
|
АЗ-370 |
410 |
690 |
370 |
152 |
130 |
115 |
315 |
310 |
250 |
|
АЗ-520 |
560 |
960 |
520 |
212 |
215 |
150 |
490 |
425 |
300 |
|
АЗ-750 |
790 |
1380 |
750 |
317 |
300 |
180 |
705 |
610 |
450 |
Размеры B, h и L1 уточняются при разработке рабочих чертежей.

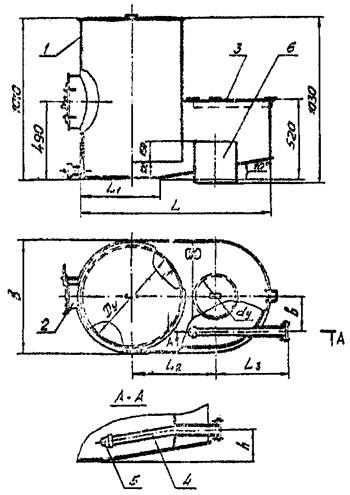

1 - корпус; 2 - люк; 3 - крышка; 4 - патрубок подводящий; 5 - сопло; 6 - сливная труба
Черт. 1
ИЗМЕНЕНИЕ № 2
РАЗРАБОТАНО Научно-производственным объединением по исследованию и проектированию энергетического оборудования (ЦКТИ)
|
письмо № 15/2330 от 02.03.77 г. |
Н.М. Марков |
|
|
Заведующий отраслевым отделом стандартизации |
письмо № 15/2330 от 02.03.77 г. |
В.Л. Марков |
|
Руководитель темы |
письмо № 15/2330 от 02.03.77 г. |
Н.Н. Прокофичев |
|
Исполнители |
письмо № 15/2330 от 02.03.77 г. |
O.K. Егорова |
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ
Техническим управлением
Министерства энергетического
машиностроения
Начальник Технического
управления _________________ В.П. Плестов
09.03.77
