Изменение № 1 ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия
Раздел 1 изложить в новой редакции:
Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой с увеличенным размером под ключ (далее - болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе - в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150».
Раздел 2 дополнить ссылками:
«ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С
ГОСТ Р ИСО 6157-1-2009 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»;
ссылки на ГОСТ 1759.1-82, ГОСТ 1759.2-82 и их наименования исключить.
Раздел 3. Первый абзац изложить в новой редакции:
«Конструкция болтов должна соответствовать указанной на рисунке 1, а размеры болтов соответствовать указанным в таблице 1»;
рисунок 1 заменить новым:

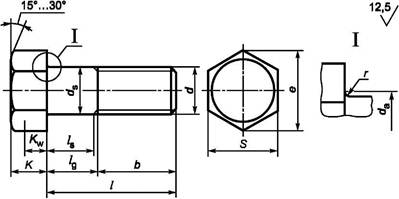

Рисунок 1 - Конструктивное исполнение тела болта 1 (основное исполнение)
Таблица 1. Графы «S», «е», «г» изложить в новой редакции:
|
|
d |
М16 |
(М18)1) |
М20 |
(М22) |
М24 |
(М27) |
М30 |
М36 |
М42 |
М48 |
|
|
|
S |
Не более |
27,0 |
30,0 |
34,0 |
36,0 |
41,0 |
46,0 |
50,0 |
60,0 |
65,0 |
75,0 |
|
|
Не менее |
26,16 |
29,16 |
33,0 |
35,0 |
40,0 |
45,0 |
49,0 |
58,8 |
63,1 |
73,1 |
|
|
|
e |
Не менее |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
55,4 |
66,4 |
71,3 |
82,6 |
|
|
r |
Не менее |
1,2 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
Раздел 4. Таблица 3. Заменить ссылку: ГОСТ 1759.1 на ГОСТ Р ИСО 4759-1 (2 раза), ГОСТ 1759.2 на ГОСТ Р ИСО 6157-1.
Раздел 6. Последний пример изложить в новой редакции:
«Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной l = 75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306:
Болт 2.1 М22×75 10.9 хим. фос ГОСТ Р 52644-2006».
Приложение А. Рисунок А.2 заменить новым:
Kw, = 0,65K
Для исполнений 2 и 3 dw = 0,95S
Для исполнения 4 dw = 1,05е
Рисунок А.2 - Конструктивное исполнение головки болта
(ИУС № 6 2011 г.)
