Изменение № 1 ГОСТ 27680-88 Плиты древесно-стружечные и древесно-волокнистые. Методы контроля размеров и формы
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 36 от 11.11.2009)
Зарегистрировано Бюро по стандартам МГС № 5927
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: BY, KZ, KG, MD, RU, UA [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации*
_______
* Дата введения в действие на территории Российской Федерации - 2011-01-01.
Пункт 2.1. Заменить ссылку: ГОСТ 7502-80 на ГОСТ 7502-98.
Пункт 2.2. Заменить ссылки и значения: ГОСТ 11358-74 на ГОСТ 11358- 89; ГОСТ 6507-78 на ГОСТ 6507-90; 8 мм на 10 мм; 0,01 мм на 0,05 мм; 0,1 мм на 0,05 мм.
Пункты 2.3, 2.4 изложить в новой редакции (чертеж 1 исключить):
«2.3. Приборы для контроля прямолинейности: линейка измерительная металлическая по ГОСТ 427-75 длиной не менее длины контролируемых плит, проволока по ГОСТ 792-67 или ГОСТ 1049-74, или штангенциркуль типа ШЦ по ГОСТ 166-89.
2.4. Приборы для контроля перпендикулярности кромок: угольник поверочный 90° типа УШ второго класса точности длиной 1000 мм по ГОСТ 3749-77, линейка измерительная металлическая по ГОСТ 427- 75, рулетка металлическая с ценой деления 1 мм по ГОСТ 7502-98 или штангенциркуль типа ШЦ по ГОСТ 166-89».
Пункты 2.5, 2.6 исключить.
Пункт 3.1. Исключить слова: «от 50 до».
Пункт 3.2 изложить в новой редакции:

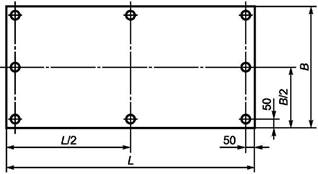

«3.2. Толщину контролируемых плит измеряют в восьми точках, указанных на чертеже. Погрешность измерения толщины должна быть не более 0,1 мм.
Схема расположения точек измерений толщины плит
Пункты 3.3, 3.3.1, 3.3.2 исключить.
Пункты 3.4, 3.5, 4.1, 4.2 изложить в новой редакции:
«3.4. Прямолинейность кромок контролируют при помощи измерительной линейки, приложенной к выбранной кромке, или натяжением проволоки по углам выбранной кромки плиты. Штангенциркулем измеряют наибольшее отклонение между линейкой (проволокой) и кромкой плиты и округляют результат с точностью до 0,5 мм.
Измерения проводят для каждой из кромок плиты.
3.5. Перпендикулярность кромок контролируют при помощи поверочного угольника, приложенного к одной из сторон плиты, прямоугольность которой должна быть измерена. На расстоянии (1000 ± 1) мм от угла плиты штангенциркулем измеряют расстояние между краем плиты и другой стороной угольника. Измерения проводят на всех четырех углах плиты. Допускается перпендикулярность кромок контролировать определением разности длин диагоналей пласти плиты, которая не должна быть более 0,2 % длины плиты.
4.1. За толщину контролируемой плиты принимают среднеарифметическое значение результатов измерений в восьми точках, округленное до 0,1 мм.
За длину (ширину) контролируемой плиты принимают среднеарифметическое значение результатов измерений длины (ширины) соответственно, округленное до 1 мм.
Прямолинейность кромок (отдельно для длины и ширины плиты) характеризуется бόльшим из измеренных отклонений, деленным на длину соответствующей кромки, в мм/м.
Прямоугольность кромок характеризуется наибольшим измеренным значением отклонения стороны поверочного угольника от кромки плиты, деленным на длину кромки плиты (мм/м) и округленным до 0,5 мм/м.
4.2. Результаты всех измерений включают в протокол, составленный в соответствии с требованиями ГОСТ 10633-78».
Информационные данные. Пункт 5 изложить в новой редакции:
«5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
2.3, 2.4 |
|
|
2.3, 2.4 |
|
|
2.3 |
|
|
2.3 |
|
|
2.4 |
|
|
2.2 |
|
|
2.1, 2.4 |
|
|
4.2 |
|
|
2.2 |
(ИУС № 2 2011 г.)
