ИЗМЕНЕНИЕ № 5

OCT 26-2094-83

ЛЮКИ С ФЛАНЦАМИ И
КРЫШКАМИ,

ОБЛИЦОВАНЫМИ ЛИСТОМ

ИЗ КОРРОЗИОННОСТОЙКОЙ

СТАЛИ, СТАЛЬНЫХ

СВАРНЫХ СОСУДОВ И

АППАРАТОВ.

Конструкция





УТВЕРЖДАЮ

Председатель ТК 260

Оборудование химическое и
нефтегазоперерабатывающее»

______________ В.А. Заваров

«01» ___07___ 1998 г.

Дата введения 1998-08-01





ОАО «НИИхиммаш»



Зарегистрировано 98 1998-07-01



Заместитель Генерального директора

по научно-производственной
деятельности

_____________________ В.В. Раков

Раздел 2. Шестой абзац. Заменить ссылку: ОСТ 26-2037-77 на ОСТ 26-2037-96;

седьмой абзац. Заменить ссылку: ОСТ 26-2038-77 на ОСТ 26-2038-96;

девятый абзац. Исключить;

Раздел 3. Пункт 3.2. Рисунок 1. Поз. 4. Исключить ссылку: «Исполн. 2 по АТК 24.201.18-91».

Раздел 3. Дополнить пунктом 3.5 (после пункта 3.4).

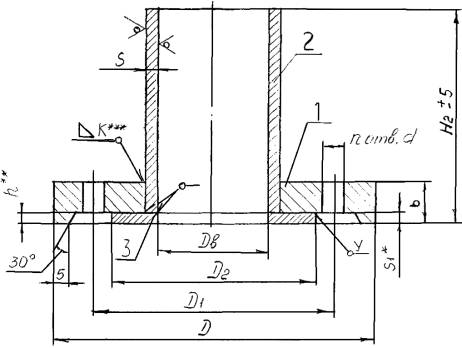

3.5 Конструкция и размеры фланца люка исполнения 1 на условное давление 0,1 МПа (1 кгс/см2) должны соответствовать указанным на рисунке 4 и в таблице 3.

1. Фланец; 2. Втулка; 3. Накладка

* Размер S1 равен S, но не более 6 мм

** Размер h равен S1,

*** Катет К равен S.

Рисунок 4

Примечание - Допускается производить контроль плотности сварных швов облицовки (поз. 3) пневматическим испытанием при давлении не менее 0,05 МПа. Диаметр контрольного отверстия не более 4 мм.

Таблица 3

Размеры в миллиметрах

Dв

D

D1

D2

H2

d

n

b

S

400

510

470

446

264

18

20

22

4

500

610

570

546

284

24

600

710

670

646

324

28

25

700

810

770

746

364

32

Пример условного обозначения фланца люка исполнения 1 с условным проходом 500 мм на условное давление 0,1 МПа из стали марки Ст3сп

Фланец 1-500-0,1-Ст3сп ОСТ 26-2094-83.

Приложение А (справочное). Дополнить таблицей А2.

Таблица А2

Масса фланцев, втулки, накладки

Давление условное МПа (кгс/см2)

Диаметр внутренний люка Dв, мм

Наименование

фланец

втулка

накладка

Масса, кг

0,1(1)

400

9,92

10,4

0,96

500

12,10

13,9

1,20

600

15,80

19,1

1,40

700

18,20

24,9

1,60

Примечание - Масса подсчитана при плотности стали 7,85 г/см3.
