OCT 26-2094-83
ОТРАСЛЕВОЙ СТАНДАРТ
ЛЮКИ С ФЛАНЦАМИ И КРЫШКАМИ,
ОБЛИЦОВАННЫМИ ЛИСТОМ ИЗ
КОРРОЗИОННОСТОЙКОЙ СТАЛИ,
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ
Конструкция
Предисловие
1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740
3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297530 от 16 сентября 1983 г.
4. ВВЕДЕН ВПЕРВЫЕ
5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.
6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверки - 5 лет.
ОТРАСЛЕВОЙ СТАНДАРТ
ЛЮКИ С ФЛАНЦАМИ
И КРЫШКАМИ,
ОБЛИЦОВАННЫМИ ЛИСТОМ ИЗ КОРРОЗИОННОСТОЙКОЙ СТАЛИ,
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ
Конструкция
Дата введения 1994-01-01
1. Область применения
Настоящий стандарт распространяется на люки с фланцами и крышками, облицованными листом из коррозионностойкой стали, стальных сварных сосудов и аппаратов на условное давление от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2) и температуру от минус 70 до 100 °С.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры.
ГОСТ 28759.6-90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования.
ОСТ 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.
OCT 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.
OCT 26-2037-96 Болты с шестигранной головкой для фланцевых соединений. Конструкция и размеры.
ОСТ 26-2038-96 Гайки шестигранные для сланцевых соединений. Конструкция и размеры.
ОСТ 26-2095-83 Крышки, облицованные листом из коррозионностойкой стали, люков стальных сварных сосудов и аппаратов. Конструкция.
(Измененная редакция. Изм. № 5).
3. Конструкция и основные размеры
3.1. Стандарт устанавливает конструкции люков следующих исполнений:
1 - с гладкой уплотнительной поверхностью без соединительного выступа на условное давление 0,1 МПа (1 кгс/см2);
2 - с гладкой уплотнительной поверхностью с соединительним выступом;
3 - с уплотнительной поверхностью типа «шип-паз».

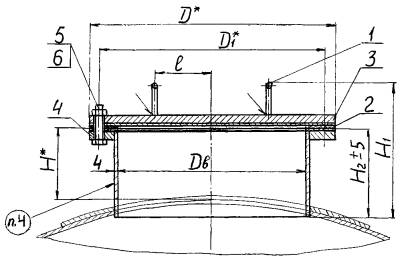

3.2. Конструкция и размеры люков исполнения 1 на условное давление 0,1 МПа (1 кгс/см2) должны соответствовать указанным на рисунке 1 и в таблице 1.
1. Ручка по ОСТ 26-2002. 2. Прокладка по
ОСТ 26-2002.
3. Крышка исполн. 1 по ОСТ 26-2095.
4. Фланец. 5. Болт по ОСТ 26-2037. 6. Гайка по ОСТ
26-2038.
Рисунок 1
Таблица 1
В миллиметрах
|
D* |
D1* |
H* |
H1 |
H2 |
l |
|
|
400 |
510 |
470 |
200 |
347 |
264 |
160 |
|
500 |
610 |
570 |
|
367 |
284 |
215 |
|
600 |
710 |
670 |
220 |
409 |
324 |
|
|
700 |
810 |
770 |
250 |
439 |
364 |
250 |
|
* Для справок |
||||||
Пример условного обозначения люка исполнения 1 диаметром Dв = 400 мм на условное давление 0,1 МПа с шифром материального исполнения 2:
Люк 1-400-0,1-2 ОСТ 26-2094-83
(Измененная редакция. Изм. № 5).

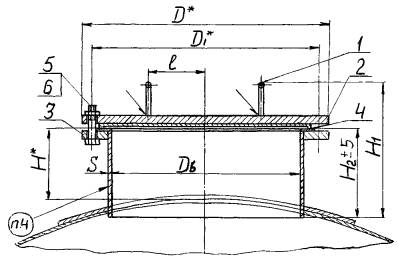

3.3. Конструкция и размеры люка исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
1. Ручка по ОСТ 26-2002. 2. Крышка исполн. 2 по ОСТ 26-2095. 3. Фланец
исполнен. 6 по ГОСТ 28759.2.
4. Прокладка исполн. 2 по ГОСТ 28759.6. 5.
Болт по ОСТ
26-2037. 6. Гайка по ОСТ
26-2038.
Рисунок 2

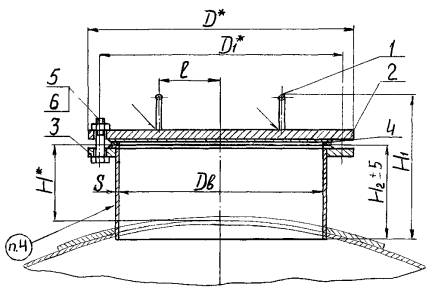

3.4. Конструкция и размеры люка исполнения 3 должны соответствовать указанным на рисунке 3 и в таблице 2.
1. Ручка
по OCT 26-2002. 2.
Крышка исполн. 3 по ОСТ 26-2095. 3. Фланец исполнен. 7 по ГОСТ 28759.2.
4.
Прокладка исполн. 1 по ГОСТ 28759.6. 5. Болт по
ОСТ 26-2037. 6. Гайка по ОСТ
26-2038.
Рисунок 3
Таблица 2
Размеры в миллиметрах
|
Диаметр внутренний люка Dв |
D* |
D1* |
Н* |
H1 |
Н2 |
l |
S |
||||
|
МПа |
кгс/см2 |
исп. 2 |
исп. 3 |
исп. 2 |
исп. 3 |
||||||
|
0,6 |
6 |
400 |
520 |
480 |
200 |
357 |
364 |
266 |
272 |
160 |
6 |
|
1,0 |
10 |
535 |
495 |
363 |
368 |
268 |
8 |
||||
|
1,6 |
16 |
367 |
372 |
||||||||
|
0,6 |
6 |
450 |
570 |
530 |
379 |
384 |
288 |
292 |
190 |
||
|
1,0 |
10 |
590 |
550 |
383 |
390 |
||||||
|
1,6 |
16 |
391 |
394 |
290 |
10 |
||||||
|
0,6 |
6 |
500 |
620 |
580 |
381 |
386 |
328 |
215 |
8 |
||
|
1,0 |
10 |
640 |
600 |
385 |
392 |
||||||
|
1,6 |
16 |
393 |
398 |
290 |
10 |
||||||
|
0,3 |
3 |
600 |
720 |
680 |
220 |
419 |
424 |
328 |
332 |
8 |
|
|
0,6 |
6 |
423 |
428 |
||||||||
|
1,0 |
10 |
740 |
700 |
431 |
434 |
330 |
10 |
||||
|
1,6 |
16 |
437 |
442 |
||||||||
|
0,3 |
3 |
700 |
820 |
780 |
250 |
459 |
466 |
368 |
372 |
250 |
8 |
|
0,6 |
6 |
465 |
472 |
||||||||
|
1,0 |
10 |
840 |
800 |
473 |
478 |
370 |
10 |
||||
|
1,6 |
16 |
483 |
486 |
372 |
12 |
||||||
|
* Для справок |
|||||||||||
Пример условного обозначения люка исполнения 2 диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 9:
Люк 2-400-1,6-9 ОСТ 26-2094-83
Пример условного обозначения люка исполнения 3 диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 9 при применении прокладки из фторопласта:
Люк 3-400-1,6-9-Ф ОСТ 26-2094-83.
3.5 Конструкция и размеры фланца люка исполнения 1 на условное давление 0,1 МПа (1 кгс/см2) должны соответствовать указанным на рисунке 4 и в таблице 3.
1. Фланец; 2. Втулка; 3. Накладка
_____________
* Размер S1 равен S, но не более 6 мм
** Размер h равен S1,
*** Катет К равен S.
Рисунок 4
Примечание - Допускается производить контроль плотности сварных швов облицовки (поз. 3) пневматическим испытанием при давлении не менее 0,05 МПа. Диаметр контрольного отверстия не более 4 мм.
Таблица 3
Размеры в миллиметрах
|
D |
D1 |
D2 |
H2 |
d |
n |
b |
S |
|
|
400 |
510 |
470 |
446 |
264 |
18 |
20 |
22 |
4 |
|
500 |
610 |
570 |
546 |
284 |
24 |
|||
|
600 |
710 |
670 |
646 |
324 |
28 |
25 |
||
|
700 |
810 |
770 |
746 |
364 |
32 |
Пример условного обозначения фланца люка исполнения 1 с условным проходом 500 мм на условное давление 0,1 МПа из стали марки Ст3сп
Фланец 1-500-0,1-Ст3сп ОСТ 26-2094-83.
Пункт 3.5 (Введен дополнительно. Изм. № 5).
4. Технические требования и маркировка по ОСТ 26-2011.
5. Масса люков указана в справочном приложении А.
Приложение А
(справочное)
Таблица А.1
Масса люков
|
Давление условное |
Диаметр внутренний люка мм |
Наименование |
||||||
|
Люк |
Коррозионностойкая сталь |
|||||||
|
Масса, кг, при исполнении люка |
||||||||
|
МПа |
кгс/см2 |
1 |
2 |
3 |
1 |
2 |
3 |
|
|
0,1 |
1 |
400 |
43,1 |
- |
16,2 |
- |
||
|
0,6 |
6 |
- |
67,4 |
69,2 |
- |
21,0 |
22,8 |
|
|
1,0 |
10 |
89,2 |
89,8 |
27,9 |
29,4 |
|||
|
1,6 |
16 |
99,8 |
101,0 |
|||||
|
0,6 |
6 |
450 |
86,0 |
87,5 |
- |
32,6 |
33,9 |
|
|
1,0 |
10 |
111,0 |
114,0 |
34,3 |
35,8 |
|||
|
1,6 |
16 |
138,0 |
136,0 |
41,5 |
42,5 |
|||
|
0,1 |
1 |
500 |
57,5 |
- |
22,1 |
- |
||
|
0,6 |
6 |
- |
102,0 |
104,0 |
- |
36,6 |
38,0 |
|
|
1,0 |
10 |
136,0 |
138,0 |
38,1 |
40,1 |
|||
|
1,6 |
16 |
162,0 |
163,0 |
46,4 |
47,5 |
|||
|
0,1 |
1 |
600 |
82,8 |
- |
30,0 |
- |
||
|
0,3 |
3 |
- |
127,0 |
129,0 |
- |
49,7 |
51,4 |
|
|
0,6 |
6 |
145,0 |
147,0 |
|||||
|
1,0 |
10 |
200,0 |
194,0 |
62,7 |
63,9 |
|||
|
1,6 |
16 |
224,0 |
226,0 |
|||||
|
0,1 |
1 |
700 |
104,0 |
- |
38,9 |
- |
||
|
0,3 |
3 |
- |
170,0 |
173,0 |
- |
64,9 |
66,8 |
|
|
0,6 |
6 |
206,0 |
208,0 |
|||||
|
1,0 |
10 |
260,0 |
262,0 |
81,3 |
82,8 |
|||
|
1,6 |
16 |
324,0 |
325,0 |
95,9 |
95,7 |
|||
Примечание - Масса люков подсчитана при плотности стали 7,85 г/см3.
Таблица А2
Масса фланцев, втулки, накладки
|
Давление условное МПа (кгс/см2) |
Диаметр внутренний люка Dв, мм |
Наименование |
||
|
фланец |
втулка |
накладка |
||
|
Масса, кг |
||||
|
0,1(1) |
400 |
9,92 |
10,4 |
0,96 |
|
500 |
12,10 |
13,9 |
1,20 |
|
|
600 |
15,80 |
19,1 |
1,40 |
|
|
700 |
18,20 |
24,9 |
1,60 |
|
Примечание - Масса подсчитана при плотности стали 7,85 г/см3.
Таблица А2 (Введена дополнительно. Изм. № 5).
