OCT 26-2002-83

ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ С ПЛОСКИМИ КРЫШКАМИ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ
И АППАРАТОВ

Конструкция

Предисловие



1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297504 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2002-77

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8 - 1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверки - 5 лет.



ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ С ПЛОСКИМИ КРЫШКАМИ СТАЛЬНЫХ
СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на люки с плоскими крышками стальных сварных сосудов и аппаратов на условное давление от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2) и температуру от минус 70 до 300 °С.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры.

ГОСТ 28759.6-90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования.

ОСТ 26-2008-83 Крышки плоские люков стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2037-96 Болты с шестигранной головкой для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений. Конструкция и размеры.

(Измененная редакция. Изм. № 5).

3. Конструкция и основные размеры.

3.1. Стандарт устанавливает конструкции люков следующих исполнений:

1 - с гладкой уплотнительной поверхностью без соединительного выступа на условное давление 0,1 МПа (1 кгс/см2);

2 - с гладкой уплотнительной поверхностью с соединительным выступом;

3 - с уплотнительной поверхностью типа «шип-паз».

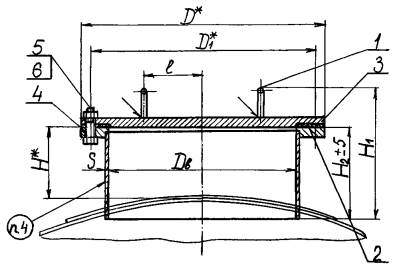

3.2. Конструкция и размеры люков исполнения 1 на условное давление 0,1 МПа (1 кгс/см2) должны соответствовать указанным на рисунке 1 и в таблице 1.

1. Ручка. 2. Прокладка. 3. Крышка исполн. 1 по OCT 26-2008. 4. Фланец.
5. Болт по ОСТ 26-2037. 6. Гайка по ОСТ 26-2038.

(Измененная редакция. Изм. № 5).

Рисунок 1

Таблица 1

В миллиметрах

Диаметр внутренний люка, Dв

D*

D1*

H*

Н1

H2

l

S

400

510

470

200

349

270

160

4

500

610

570

369

290

215

600

710

670

220

410

330

700

810

770

250

450

370

250

800

925

880

472

390

5

* Для справок

Пример условного обозначения люка исполнения 1 диаметром Dв = 400 мм на условное давление 0,1 МПа с шифром материального исполнения 2:

Люк 1-400-0,1-2 ОСТ 26-2002-83

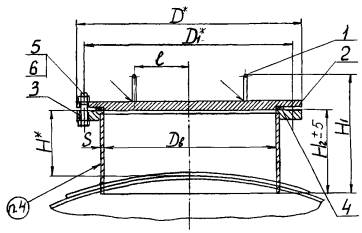

3.3. Конструкция и размеры люков исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.

1. Ручка. 2. Крышка исполн. 1 по ОСТ 26-2008. 3. Фланец исполнен. 1 по ГОСТ 28759.2.
4. Прокладка исполн. 2 по ГОСТ 28759.6. 5. Болт по ОСТ 26-2037.
6. Гайка по ОСТ 26-2038.

Рисунок 2

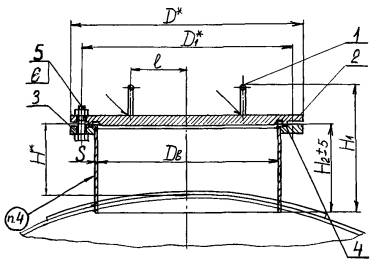

3.4. Конструкция и размеры люков исполнения 3 должны соответствовать указанным на рисунке 3 и в таблице 2.

1. Ручка. 2. Крышка исполн. 2 по ОСТ 26-2008. 3. Фланец исполнен. 2 по ГОСТ 28759.2.
4. Прокладка исполн. 1 по ГОСТ 28759.6. 5. Болт по ОСТ 26-2037.
6. Гайка по ОСТ 26-2038.

Рисунок 3

Таблица 2

Размеры в миллиметрах

Давление условное

Диаметр внутренний, Dв

D*

D1*

H*

H1

H2

l

S

МПа

кгс/см2

исп. 2

исп. 3

0,6

6

400

520

480

200

359

361

270

160

6

1,0

10

535

495

366

366

275

8

1,6

16

375

371

280

0,6

6

450

570

530

379

381

290

190

1,0

10

590

550

388

386

295

1,6

16

404

398

305

10

0,6

6

500

620

580

379

381

290

215

8

1,0

10

640

600

395

391

300

1,6

16

406

402

305

10

0,3

3

600

720

680

220

418

420

330

8

0,6

6

426

427

335

1,0

10

740

700

438

434

340

10

1,6

16

449

445

345

0,3

3

700

820

780

250

458

460

370

250

8

0,6

6

474

472



1,0

10

840

800

480

476

380

10

1,6

16

503

499

395

12

0,3

3

800

920

880

478

480

390

8

0,6

6

496

492

400

* Для справок

Пример условного обозначения люка исполнения 2 диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения I

Люк 2-400-1,6-1 ОСТ 26-2002-83

Пример условного обозначения люка исполнения 3 диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 4 при применении прокладки из фторопласта:

Люк 3-400-1,6-4-Ф ОСТ 26-2002-83.

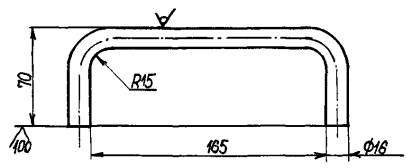

3.5. Конструкция и размеры ручек, поз. 1, должны соответствовать указанным на рисунке 4.

Рисунок 4

Пример условного обозначения ручки из стали марки Ст3сп4:

Ручка Ст3сп4                      ОСТ 26-2002-83.

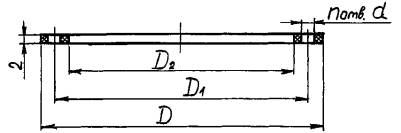

3.6. Конструкция и размеры прокладок, поз. 2, люков исполнения 1 на условное давление 0,1 МПа (1 кгс/см2), должны соответствовать указанным на рисунке 5 и в таблице 3.

Рисунок 5

Таблица 3

В миллиметрах

Диаметр внутренний люка

D

D1

D2

d

n

400

510

470

422

20

20

500

610

570

522

24

600

710

670

622

28

700

810

770

722

32

800

925

880

824

25

28

Пример условного обозначения прокладки с диаметром D = 510 мм:

Прокладка 510   ОСТ 26-2002-83

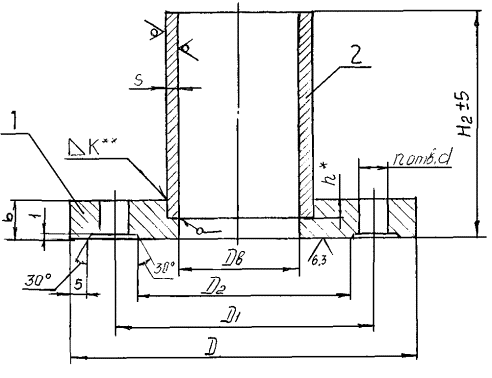

3.7 Конструкция и размеры фланцев поз. 4, люков исполнения 1 на условное давление 0,1 МПа (1 кгс/см2) должны соответствовать указанным на рисунке 6 и в таблице 4.

1. Фланец; 2. Втулка

_____________

* Размер h равен 0,5 м

** Размер К равен S.

Рисунок 6

Таблица 4

Размеры в миллиметрах

Dв

D

D1

D2

H2

d

n

b

S

400

510

470

446

270

18

20

18

4

500

610

570

546

290

24

600

710

670

646

330

28

20

700

810

770

746

370

32

800

925

880

850

390

23

28

5

Пример условного обозначения фланца люка исполнения 1 с условным проходом 500 мм на условное давление 0,1 МПа из стали марки Ст3сп

Фланец 1-500-0,1-Ст3сп ОСТ 26-2002-83.

3.7. (Введен дополнительно. Изм. № 5).

4. Технические требования и маркировка по ОСТ 26-2011

5. Масса люков и их деталей, указана в справочном приложении А.

Приложение А
(справочное)

Таблица А.1

Масса люков и их деталей

Давление условное

Диаметр внутренний люка, Dв, мм

Наименование

Прокладка

Ручка

Люк

Масса, кг, при исполнении люка

МПа

кгс/см2

1

1; 2; 3

1

2

3

0,1

1

400

0,35

0,45

38,7

-

0,6

6

-

-

65,6

71,5

1,0

10

82,9

85,5

1,6

16

94,2

89,4

0,6

6

450

83,9

91,7

1,0

10

104,0

103,0

1,6

16

132,0

123,0

0,1

I

500

0,42

51,6

-

06

6

-

-

95,4

105,0

1,0

10

128,0

122,0

1,6

16

155,0

149,0

0,1

1

600

0,50

75,6

-

0,3

3

-

-

124,0

138,0

0,6

6

137,0

150.0

1,0

10

188,0

181,0

1,6

16

214,0

206,0

0,1

1

700

0,57

95,3

-

0,3

3

-

-

158,0

176,0

0,6

6

195,0

198,0

1,0

10

247,0

240,0

1,6

16

316,0

298,0

0,1

1

800

0,75

141,0

-

0,3

3

-

-

193,0

217,0

0,6

6

249,0

241,0

(Измененная редакция. Изм. № 5).

Примечание - Масса люков и их деталей подсчитана при плотности стали 7,85 г/см3.

Таблица А.2

Масса фланцев и втулки

Давление условное МПа (кгс/см2)

Диаметр внутренний люка Dв, мм

Наименование

фланец

втулка

Масса, кг

0,1 (1)

400

9,44

10,4

500

11,50

14,0

600

15,10

19,1

700

17,50

25,0

800

22,40

37,7

Примечание - Масса подсчитана при плотности стали 7,85 г/см3.

Таблица А.2. (Введена дополнительно. Изм. № 5).
