OCT 26-2008-83

ОТРАСЛЕВОЙ СТАНДАРТ

КРЫШКИ ПЛОСКИЕ ЛЮКОВ СТАЛЬНЫХ
СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция

Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297572 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2008-77

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г., периодичность проверки - 5 лет.

ОТРАСЛЕВОЙ СТАНДАРТ

КРЫШКИ ПЛОСКИЕ ЛЮКОВ СТАЛЬНЫХ
СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на плоские крышки люков по ОСТ 26-2002, ОСТ 26-2005, ОСТ 26-2007.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2005-83 Люки с фланцами, приварными встык, с уплотнительной поверхностью «выступ-впадина» стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2006-83 Люки с фланцами, приварными встык, с уплотнительной поверхностью «шип-паз» стальных сварных сосудов и аппаратов. Конструкция.

OCT 26-2007-83 Люки с фланцами, приварными встык, под прокладку восьмиугольного сечения стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

3. Конструкция и основные размеры.

3.1. Стандарт устанавливает конструкции крышек следующих исполнений:

1 - с гладкой уплотнительной поверхностью;

2 - с уплотнительной поверхностью типа «шип»;

3 - с уплотнительной поверхностью типа «выступ»;

4 - с уплотнительной поверхностью под прокладку восьмиугольного сечения.

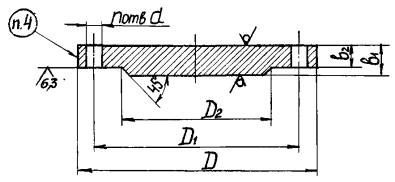

3.2. Конструкция и размеры крышек исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Давление условное		Диаметр внутренний люка	D	D₁	D₂	b₁	b₂	d	n
МПа	кгс/см²	Диаметр внутренний люка	D	D₁	D₂	b₁	b₂	d	n
0,1	1	400	510	470	390	10	7	18	20
0,6	6		520	480		20	17	23	16
1,0	10		535	495		22	19		20
1,6	16		535	495		26	23
0,6	6	450	570	530	440	20	17
1,0	10		590	550		24	21		24
1,6	16		590	550		30	27
0,1	1	500	610	570	490	10	7	18
0,6	6		620	580		20	17	23	20
1,0	10		640	600		26	23		24
1,6	16		640	600		32	29		24
0,1	1	600	710	670	590	12	8	18	28
0,3	3		720	680		20	16	23	20
0,6	6		720	680		22	18		24
1,0	10		740	700		30	26		28
1,6	16		740	700		36	32		28
0,1	1	700	810	770	690	12	8	18	32
0,3	3		820	780		20	16	23	24
0,6	6		820	780		26	22		28
1,0	10		840	880		32	28		32
1,6	16		840			40	36		32
0,1	1	800	925		790	14	10		28
0,3	3		920			20	16		28
0,6	6		920			28	24		32

Пример условного обозначения крышки исполнения 1 люка диаметром 400 мм на условное давление 1,6 МПа из стали марки Ст3сп5:

Крышка 1-400-1,6-Ст3сп5 ОСТ 26-2008-83.

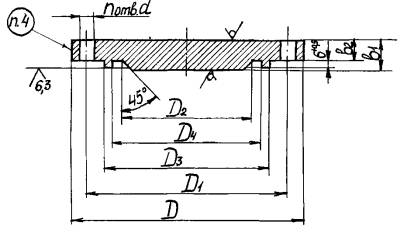

3.3. Конструкция и размеры крышек исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.

Рисунок 2

Таблица 2

Размеры в миллиметрах

Давление условное		Диаметр внутренний люка	D	D₁	D₂	D₃	D₄	b₁	b₂	d	h
МПа	кгс/см²	Диаметр внутренний люка	D	D₁	D₂	D₃	D₄	b₁	b₂	d	h
0,6	6	400	520	480	390	443	419	26	17	23	16
1,0	10		535	495		457	433				20
1,6	16										20
2,5	25							34	25		24
4,0	40		590	530			429	45	36	33	20
0,6	6	450	570	530	440	493	469	26	17	23	20
1,0	10		590	550		513	489	26	17		24
1,6	16							28	19
2,5	25							36	27
4,0	40		640	580		507	479	50	41	33	20
0,6	6	500	620	580	490	543	519	26	17	23	20
1,0	10		640	600		563	539	26	17		24
1,6	16							32	23		24
2,5	25							40	31		28
4,0	40		695	635		557	529	50	41	33	24
0,3	3	600	720	680	590	643	619	26	16	23	20
0,6	6		720	680		643	619	28	18		24
1,0	10		740	700		663	639	30	20		28
1,6	16							36	26		28
2,5	25							45	35		32
4,0	40		795	735		657	629	60	50	33	28
0,3	3	700	820	780	690	743	719	26	16	23	24
0,6	6		820	780		743	719	28	18		28
1,0	10		840	800		763	739	32	22		32
1,6	16		840	800		763	739	40	30
0,3	3	800	920	880	790	841	817	26	16		28
0,6	6	800	920	880	790	841	817	28	18		32

Пример условного обозначения крышки исполнения 2 люка диаметром 400 мм на условное давление 1,6 МПа из стали марки Ст3сп5:

Крышка 2-400-1,6-Ст3сп5 ОСТ 26-2008-83.

Пример условного обозначения крышки исполнения 2 люка диаметром 400 мм на условное давление 4,0 МПа из стали марки 12X18H10T при применении прокладки из фторопласта:

Крышка 2-400-4,0-12Х18Н10Т-Ф ОСТ 26-2008-83.

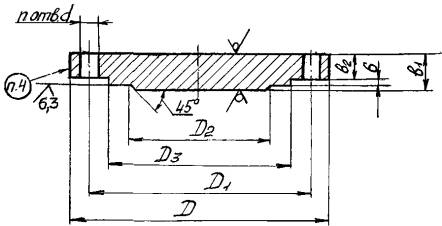

3.4. Конструкция и размеры крышек исполнения 3 должны соответствовать указанным на рисунке 3 и в таблице 3.

Рисунок 3

Таблица 3

Размеры в миллиметрах

Давление условное		Диаметр внутренний люка	D	D₁	D₃	D₂	b₁	b₂	d	n
МПа	кгс/см²	Диаметр внутренний люка	D	D₁	D₃	D₂	b₁	b₂	d	n
1,6	16	400	535	495	457	390	26	17	23	20
2,5	25		535	495			34	25	23	24
4,0	40		590	530			45	36	33	20
1,6	16	450		550	513	440	28	19	23	24
2,5	25			550	513		36	27	23	24
4,0	40		640	580	507		50	41	33	20
1,6	16	500		600	563	490	32	23	23	24
2,5	25			600	563		40	31	23	26
4,0	40		695	635	557		50	41	33	24
1,6	16	600	740	700	663	590	36	26	23	28
2,5	25		740	700	663		45	35	23	32
4,0	40		795	735	657		60	50	33	28

Пример условного обозначения крышки исполнения 3 люка диаметрам 400 мм на условное давление 2,5 МПа из стали марки 16ГС:

Крышка 3-400-2,5-16ГС ОСТ 26-2008-83

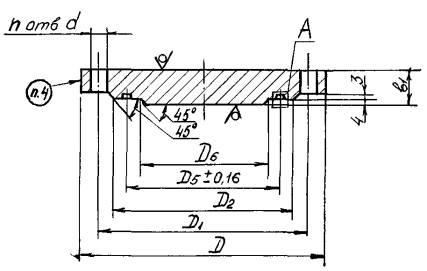

3.5. Конструкция и размеры крышек исполнения 4 должны соответствовать указанным на рисунке 4 и в таблице 4.

Рисунок 4

Таблица 4

Размеры в миллиметрах

Давление условное		Диаметр внутренний люка	D	D₁	D₂	D₅	D₆	R	а	b₁	h	d	n
МПа	кгс/см²	Диаметр внутренний люка	D	D₁	D₂	D₅	D₆	R	а	b₁	h	d	n
6,3	63	400	590	530	490	430	390	1,6	7	50	8	33	20
10,0	100		630	565	526	475			7	70	8	33	24
16,0	160		715	630	578	475			10	95	12	46	20
6,3	63	450	640	580	540	510	440		7	55	8	33	20
10,0	100		690	625	586	525			9	75	8	33	24
16,0	160		775	690	638	525		2,4	12	100	13	46	20
6,3	63	500	695	635	590	560	490	1,6	7	60	8	33	24
10,0	100	500	750	685	649	575	490	1,6	9	80	10	33	28

Пример условного обозначения крышки исполнения 4 люка диаметром 400 мм на условное давление 6,3 МПа из стали марки 09Г2С:

Крышка 4-400-6,3-09Г2С ОСТ 26-2008-83

Технические требования и маркировка по ОСТ 26-2011.

Допускается производить маркировку на наружной поверхности.

5. Масса крышек указана в справочном приложении А.

Приложение А
(справочное)

Таблица А.1

Масса крышек

Давление условное		Диаметр внутренний люка, мм	Масса, кг, при исполнении крышки
МПа	кгс/см²	Диаметр внутренний люка, мм	1	2	3	4
0,1	1	400	14,4	-	-	-
0,6	6		30,2	36,4
1,0	10		35,1	38,3
1,6	16		41,9	38,3	41,9
2,5	25		-	51,4	52,8
4,0	40			81,8	83,0
6,3	63			-	-	97,1
10,0	100					144,3
16,0	160					266,0
0,6	6	450	36,5	44,7		-
1,0	10		47,0	47,0
1,6	16		59,4	51,1	59,4
2,5	25		-	67,5	70,9
4,0	40			109,8	113,9
6,3	63			-	-	127,9
10,0	100					199,1
16,0	160					338,1
0,1	1	500	21,0	-	-	-
0,6	6		43,6	53,6
1,0	10		60,7	56,1
1,6	16		75,4	70,8	75,4
2,5	25		-	89,8	93,3
4,0	40			130,0	134,9
6,3	63			-	-	164,1
10,0	100			-	-	252,6
0,1	1	600	34,9	-	-	-
0,3	3		58,6	72,7
0,6	6		64,6	78,7
1,0	10		93,9	88,1
1,6	16		114,0	108,0	113,6
2,5	25		-	135,0	142,2
4,0	40		-	206,1	215,0
0,1	1	700	45,7	-	-	-
0,3	3		76,7	95,8
0,6	6		101,0	104,0
1,0	10		131,0	124,0
1,6	16		165,0	158,0
0,1	1	800	69,9	-	-	-
0,3	3		97,3	122,0
0,6	6		138,0	132,0

Примечание - Масса крышек подсчитана при плотности стали 7,85 г/см³.
