OCT 26-2006-83

ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ С ФЛАНЦАМИ, ПРИВАРНЫМИ ВСТЫК,
С УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ «ШИП-ПАЗ»
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция



Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740.

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297551 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2006-77.

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ № 1; 2; 3; 4: 1 - ИУС 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г., периодичность проверки - 5 лет.





ЛЮКИ С ФЛАНЦАМИ, ПРИВАРНЫМИ ВСТЫК,
С УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ «ШИП-ПАЗ»
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И АППАРАТОВ

Конструкция

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на люки с фланцами приварными встык с уплотнительной поверхностью «шип-паз» стальных сварных сосудов и аппаратов на условное давление от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²) и температуру от минус 70 до 540 °С.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 28759.3-90 Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры.

ГОСТ 28759.6-90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования.

ГОСТ 28759.7-90 Прокладки асбометаллические. Конструкция и размеры. Технические требования.

ОСТ 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2008-83 Крышки плоские люков стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2010-83 Обечайки люков стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2040-96 Шпильки для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2041-96 Гайки для фланцевых соединений. Конструкция и размеры.

(Измененная редакция. Изм. № 5).

3. Конструкция и основные размеры

3.1. Стандарт устанавливает конструкции люков следующих исполнений:

1 - люки с обечайками по рисунку 1;

2 - люки с обечайками по рисунку 2.

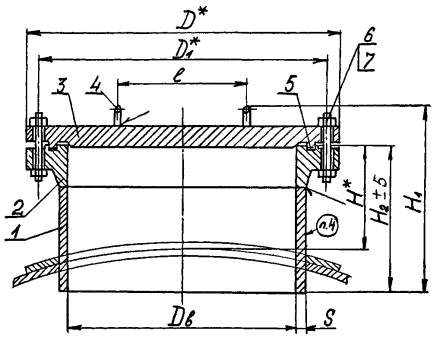

3.2. Конструкция и размеры люков исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

1. Обечайка исполн. 1 по OCT 26-2010. 2. Фланец исполн. 3 по ГОСТ 28759.3. 3. Крышка исполн. 2 по ОСТ 26-2008-83.
4. Ручка по ОСТ 26-2002. 5. Прокладка по ГОСТ 28759.6; ГОСТ 28759.7. 6. Шпилька по ОСТ 26-2040.
7. Гайка по ОСТ 26-2041.

Рисунок 1

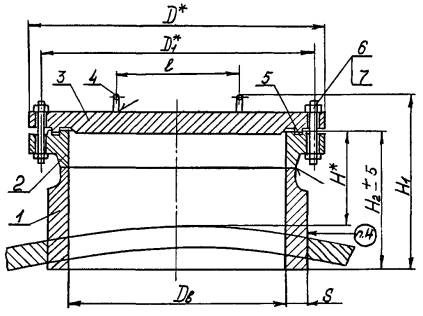

3.2. Конструкция и размеры люков исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 1.

1. Обечайка исполн. 2 по ОСТ 26-2010. 2. Фланец исполн. 3 по ГОСТ 28759.3. 3. Крышка исполн. 2 по ОСТ 26-2008.
4. Ручка по ОСТ 26-2002. 5. Прокладка по ГОСТ 28759.6; ГОСТ 28759.7 6. Шпилька по ОСТ 26-2040.
7. Гайка по ОСТ 26-2041.

Рисунок 2

Таблица 1

Размеры в миллиметрах

Пример условного обозначения люка исполнения 1 диаметром D_в = 450 мм на условное давление 4 МПа с размером S = 12 мм, основной шифр материального исполнения люка 2, дополнительный шифр материального исполнения люка 3, шифр материального исполнения крепежных деталей 1:

Люк 1-450-4-12-2-3-1 ОСТ 26-2006-83.

Пример условного обозначения люка исполнения 1 диаметром D_в = 450 мм на условное давление 4 МПа с размером S = 12 мм шифром материального исполнения 7, дополнительным шифром материального исполнения 2, шифром материального исполнения крепежных деталей 4 при применении прокладки из фторопласта:

Люк 1-450-4-12-7-2-4-Ф ОСТ 26-2006-83.

4. Технические требования и маркировка по ОСТ 26-2011.

5. Масса люков указана в справочном приложении А.



Приложение А
(справочное)

Таблица A.1

Масса люков

Примечание - Масса люков подсчитана при плотности стали 7,85 г/см³.
